ФИЗИКА
Содержание
- 1. ФИЗИКА
- 2. Задача № 1.Бесконечно длинный тонкий проводник с
- 3. Исходные данные для вариантов5 см = 0,05 м
- 4. Разобьём весь контур на 3 участка. Магнитная
- 5. Слайд 5
- 6. Закон Био-Савара-ЛапласаТак как угол между направлением тока
- 7. Магнитная индукция создаваемая бесконечно длинным проводником для
- 8. Магнитная индукция создаваемая в точке О половиной
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Задача № 2.Протон, пройдя ускоряющую разность потенциалов
- 14. Исходные данные для вариантов0,9 кВ = 0,9∙103
- 15. Слайд 15
- 16. Слайд 16
- 17. Задача № 3.Рамка гальванометра длиной a и
- 18. Исходные данные для вариантов1,5 мА = 1,5∙10-3 А = 0,0015 А
- 19. Решение
- 20. Слайд 20
- 21. Задача № 4.Рамка из провода сопротивлением R
- 22. Исходные данные для вариантов150 см² = 150∙ 10-4 м2 = 0,015 м2
- 23. Решение
- 24. Слайд 24
- 25. Задача № 5.По обмотке соленоида с параметрами:
- 26. Исходные данные для вариантов
- 27. Слайд 27
- 28. Скачать презентанцию
Задача № 1.Бесконечно длинный тонкий проводник с током силой I имеет изгиб (плоскую петлю) радиусом r. Определить в точке 0 магнитную индукцию поля, создаваемого этим током, в случаях а - д,
Слайды и текст этой презентации
Слайд 4Разобьём весь контур на 3 участка. Магнитная индукция в точке
О создаётся суммой магнитных индукций 3 полей – принцип суперпозиции
полей:B₁ и B₃ прямые на всех рисунках,
В₂ - окружность на рис. г, д.
В₂ - половина окружности на рис. а, б.
В₂ - ¾ окружности на рис. в.
Слайд 6Закон Био-Савара-Лапласа
Так как угол между направлением тока и точкой О
α = 0° (или α = 180°) то Sinα =
0B₁ = B₃ = 0 на рис. а - обе прямые
B₁ = 0 на рис. в - верхняя прямая
Найдём B₁ и B₃ создаваемые прямыми
Слайд 7Магнитная индукция создаваемая бесконечно длинным проводником для рис. б, г
и д.
Магнитная индукция создаваемая половиной бесконечно длинного проводника для рис.
в.
Слайд 8Магнитная индукция создаваемая в точке О половиной окружности для рис.
а и б
Магнитная индукция создаваемая в точке О ¾ окружности
для рис. вМагнитная индукция создаваемая в точке О окружностью (рис. г и д)
Слайд 13Задача № 2.
Протон, пройдя ускоряющую разность потенциалов U, влетает в
однородное магнитное поле перпендикулярно линиям индукции. Индукция поля равна В.
Определить радиус траектории частицы, ее кинетическую энергию, период вращения, магнитный момент эквивалентного кругового тока.

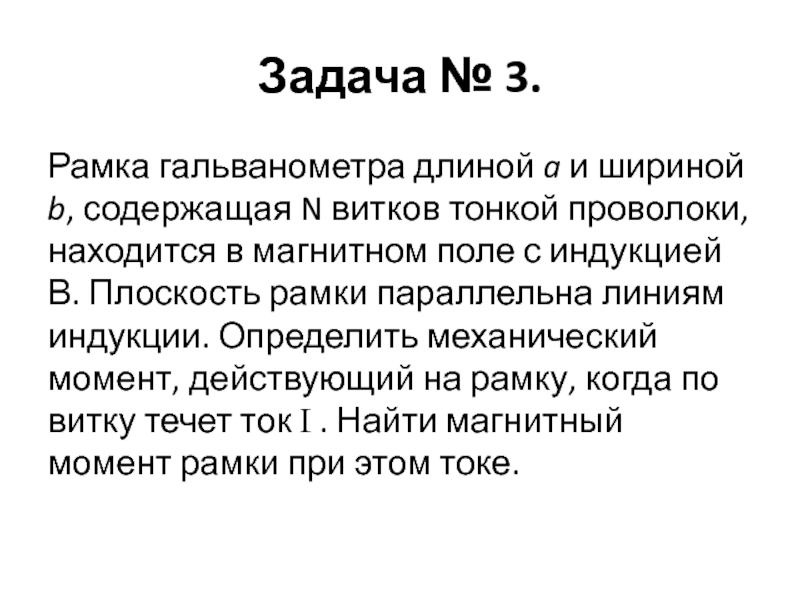

Слайд 17Задача № 3.
Рамка гальванометра длиной a и шириной b, содержащая
N витков тонкой проволоки, находится в магнитном поле с индукцией
В. Плоскость рамки параллельна линиям индукции. Определить механический момент, действующий на рамку, когда по витку течет ток I . Найти магнитный момент рамки при этом токе.
Слайд 21Задача № 4.
Рамка из провода сопротивлением R равномерно вращается в
однородном магнитном поле с индукцией . Ось вращения лежит в
плоскости рамки и перпендикулярно линиям индукции. Площадь рамки S. Определить какой заряд Q протечет через рамку за время ее поворота от угла 1 до угла 2 .
Слайд 25Задача № 5.
По обмотке соленоида с параметрами: число витков N,
длина l, диаметр d течет ток I. Определить потокосцепление, энергию,
объемную плотность энергии соленоида.
