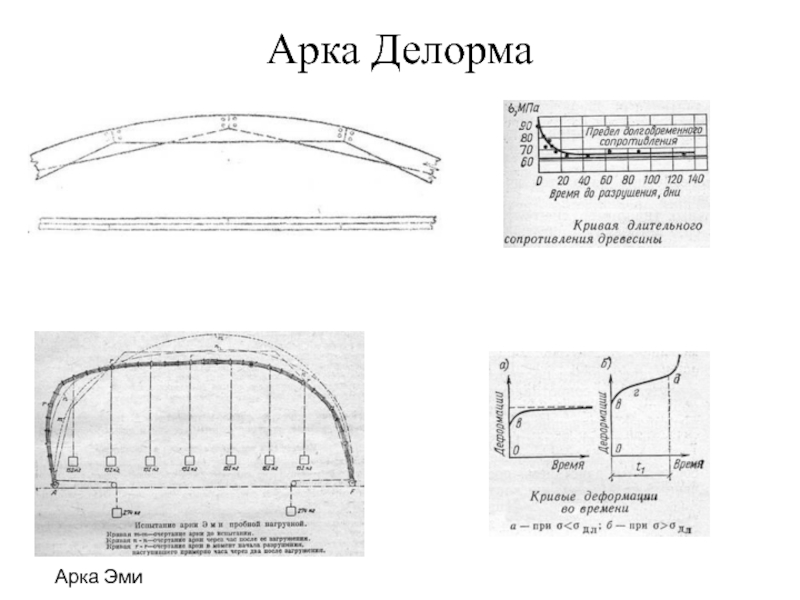

- 46. Арка Делорма Арка Эми
- 47. Слайд 47
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Фазовое состояние вещества определяется степенью упорядоченности частиц,
- 53. Аморфные полимеры с линейными молекулами в зависимости
- 54. Стеклообразное состояние существует при низких температурах, когда
- 55. Переход из одного реологического состояния в другое
- 56. Известно, что прочность вещества возрастает с увеличением
- 57. Повышение прочности древесины при её уплотнении в
- 58. Носителем механических свойств древесины является высокоориентированный полимер-целлюлоза.
- 59. Состав древесины по содержанию основных компонентов (%).Различные
- 60. При приложении усилий к полимеру могут возникнуть
- 61. При возрастающем напряжении от сжатия поперек волокон

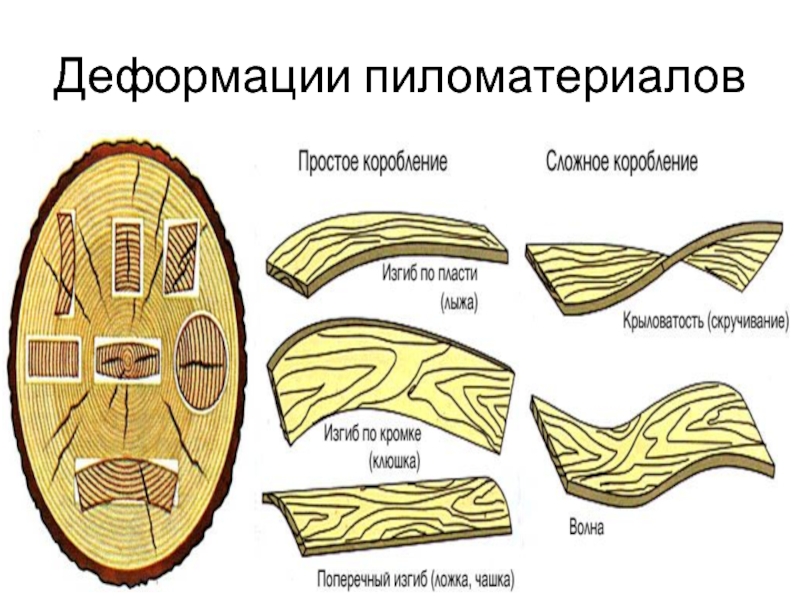

- 62. Деформации пиломатериалов
- 63. Слайд 63
- 64. Наличие в древесине гибких цепных волокон природной
- 65. Реологические модели и закономерности их деформирования /37/:а
- 66. Переход древесины из одного состояния в другое
- 67. Слайд 67
- 68. При сжатии влажной и нагретой древесины, после
- 69. Склеивание шпонаВ начальный период прессования, имеющаяся в
- 70. Уплотнение древесины в процессе склеивания приводит к
- 71. Экспериментально установлено, что при склеивании шпона в
- 72. Слайд 72
- 73. После снятия нагрузки наблюдается некоторое “распрессовывание” пакета,
- 74. Скачать презентанцию

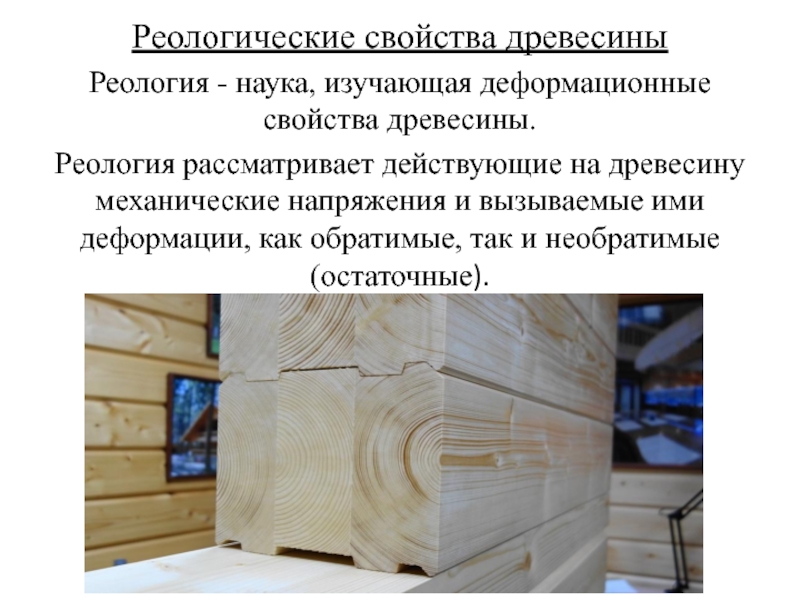

Реологические свойства древесиныРеология - наука, изучающая деформационные свойства древесины. Реология рассматривает действующие на древесину механические напряжения и вызываемые ими деформации, как обратимые, так и необратимые (остаточные).
Слайды и текст этой презентации
Слайд 45Реологические свойства древесины
Реология - наука, изучающая деформационные свойства древесины.
Реология
Слайд 52Фазовое состояние вещества определяется степенью упорядоченности частиц, из которого оно
состоит.
Газообразное состояние самое неупорядоченное;
Кристаллическое имеет наиболее упорядоченную структуру.
Жидкое состояние занимает среднее положение, в нем отсутствует дальний порядок, но наблюдается ближний порядок расположения частиц.
Для отверждённых полимеров, твёрдое состояние вещества, имеющее структуру жидкости, называется аморфным состоянием.

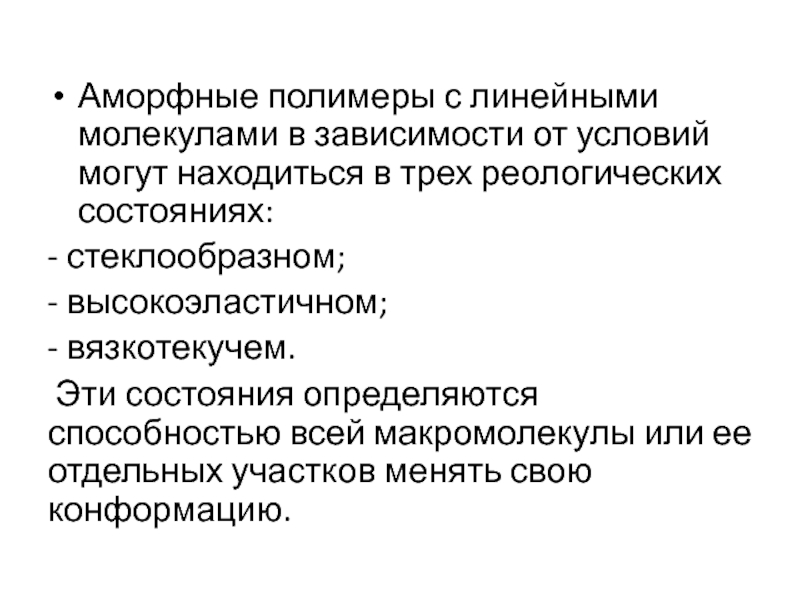

Слайд 53Аморфные полимеры с линейными молекулами в зависимости от условий могут
находиться в трех реологических состояниях:
- стеклообразном;
- высокоэластичном;
- вязкотекучем.
Эти состояния
определяются способностью всей макромолекулы или ее отдельных участков менять свою конформацию.
Слайд 54Стеклообразное состояние существует при низких температурах, когда энергия теплового движения
молекул ниже энергии межмолекулярного взаимодействия. Скорость перемещения молекул мала; молекулярные
цепи не могут менять ни своей конформации, ни взаимного расположения. Это твердое состояние.Высокоэластичное состояние существует в области промежуточных температур. При таком состоянии вещества возможно изменение взаимного расположения отдельных частей молекул, но не макромолекул в целом. Вещество проявляет эластичные свойства.
Вязкотекучее состояние существует при высоких температурах. Молекулы могут перемещаться друг относительно друга. Вещество обладает текучестью, только его вязкость в 10 в 10 степени раз больше вязкости низкомолекулярных жидких соединений.

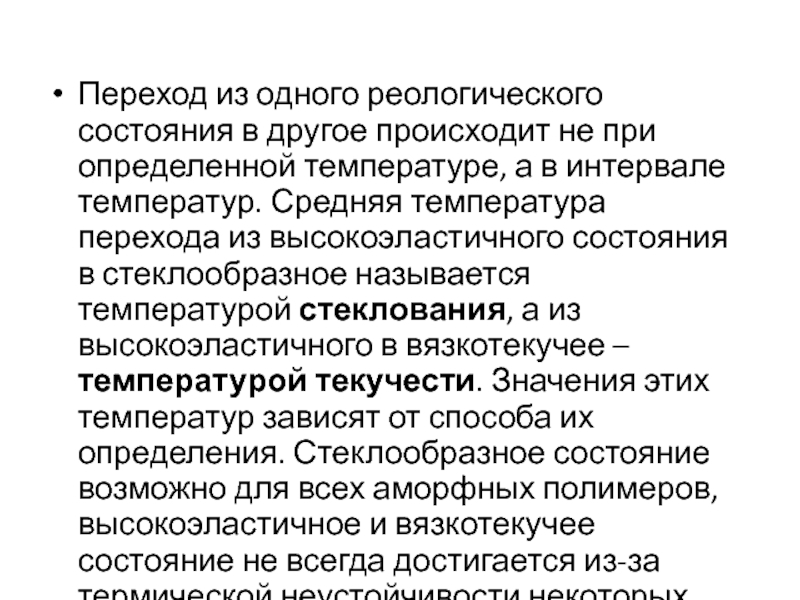

Слайд 55Переход из одного реологического состояния в другое происходит не при
определенной температуре, а в интервале температур. Средняя температура перехода из
высокоэластичного состояния в стеклообразное называется температурой стеклования, а из высокоэластичного в вязкотекучее – температурой текучести. Значения этих температур зависят от способа их определения. Стеклообразное состояние возможно для всех аморфных полимеров, высокоэластичное и вязкотекучее состояние не всегда достигается из-за термической неустойчивости некоторых полимеров.

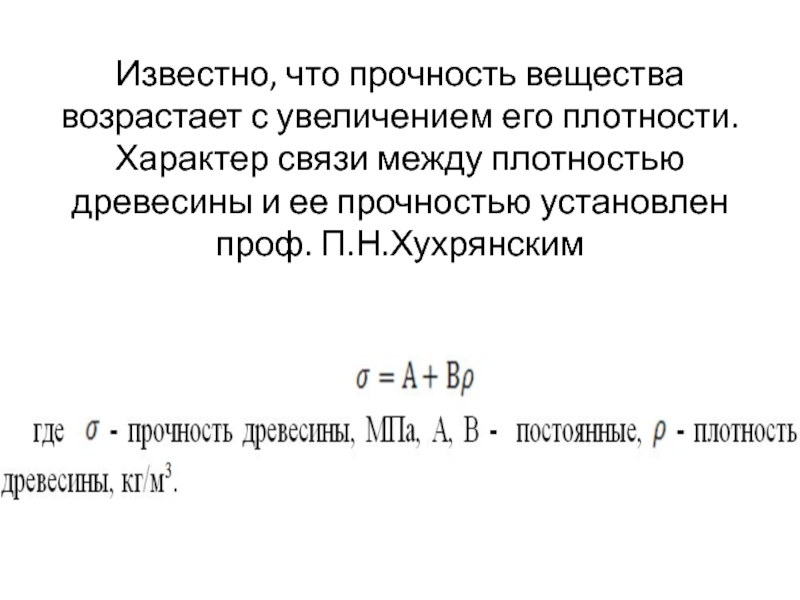

Слайд 56Известно, что прочность вещества возрастает с увеличением его плотности. Характер
связи между плотностью древесины и ее прочностью установлен проф. П.Н.Хухрянским

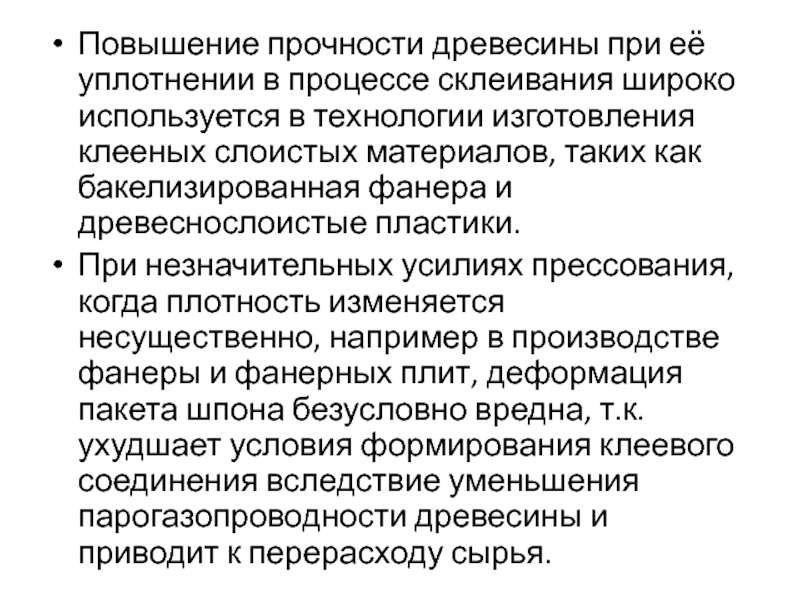

Слайд 57Повышение прочности древесины при её уплотнении в процессе склеивания широко
используется в технологии изготовления клееных слоистых материалов, таких как бакелизированная
фанера и древеснослоистые пластики.При незначительных усилиях прессования, когда плотность изменяется несущественно, например в производстве фанеры и фанерных плит, деформация пакета шпона безусловно вредна, т.к. ухудшает условия формирования клеевого соединения вследствие уменьшения парогазопроводности древесины и приводит к перерасходу сырья.

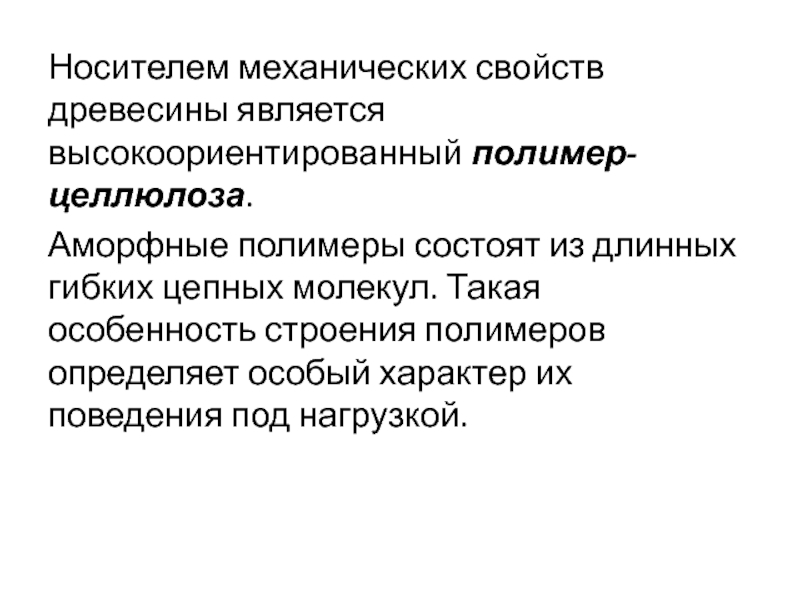

Слайд 58Носителем механических свойств древесины является высокоориентированный полимер-целлюлоза.
Аморфные полимеры состоят
из длинных гибких цепных молекул. Такая особенность строения полимеров определяет
особый характер их поведения под нагрузкой.
Слайд 59Состав древесины по содержанию основных компонентов (%).
Различные породы древесины по
своему элементному составу весьма схожи и в абсолютно сухом состоянии
содержат около 49,5% углерода, 44,2% кислорода и 6,3% водорода

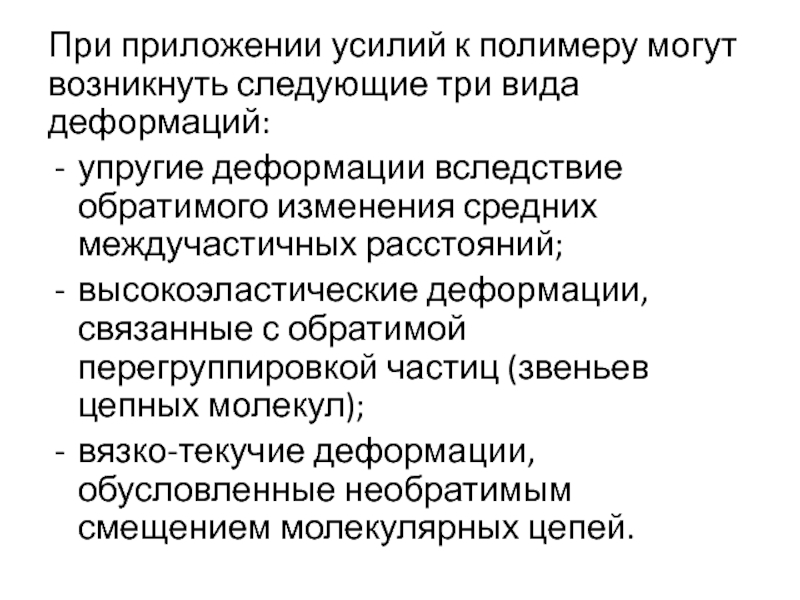

Слайд 60При приложении усилий к полимеру могут возникнуть следующие три вида
деформаций:
упругие деформации вследствие обратимого изменения средних междучастичных расстояний;
высокоэластические
деформации, связанные с обратимой перегруппировкой частиц (звеньев цепных молекул); вязко-текучие деформации, обусловленные необратимым смещением молекулярных цепей.

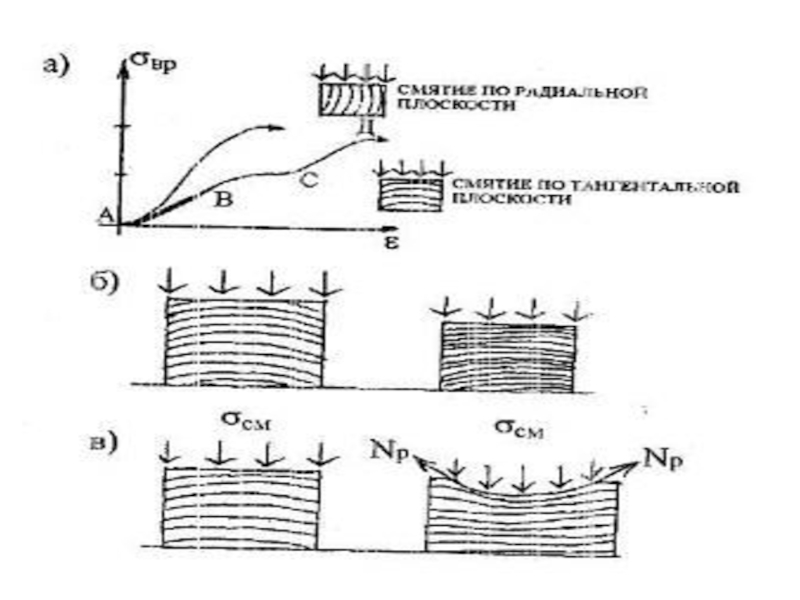

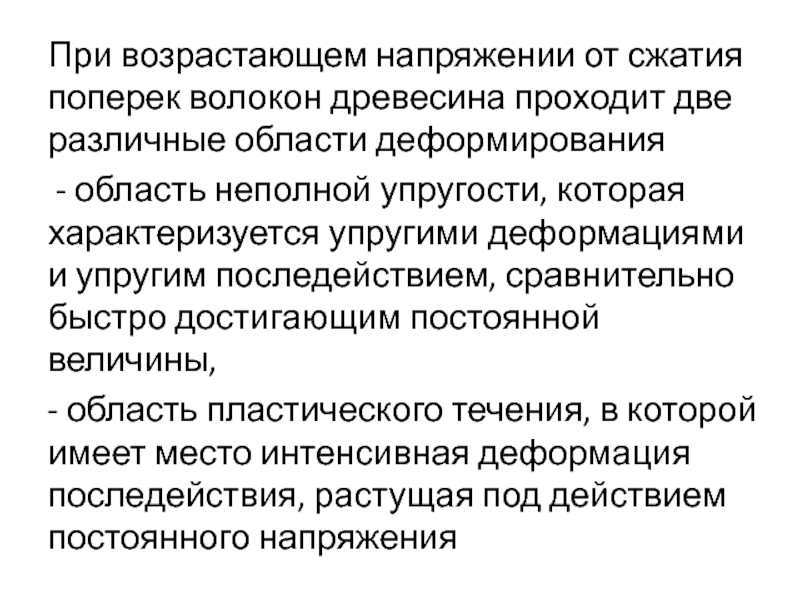

Слайд 61При возрастающем напряжении от сжатия поперек волокон древесина проходит две
различные области деформирования
- область неполной упругости, которая характеризуется упругими
деформациями и упругим последействием, сравнительно быстро достигающим постоянной величины, - область пластического течения, в которой имеет место интенсивная деформация последействия, растущая под действием постоянного напряжения
Слайд 64Наличие в древесине гибких цепных волокон природной целлюлозы определяет релаксационный
характер процессов деформирования древесины и вызывает необходимость учета фактора времени.
Два
физических состояния древесины - стеклообразное и высокоэластическое. В первом - деформации в основном упругие и подобны деформациям твердого кристаллического тела. Модуль упругости при деформации в 1-ом состоянии остается постоянным. Во втором - кроме упругой, в древесине развивается высокоэластическая деформация (ползучести) .
Слайд 65Реологические модели и закономерности их деформирования /37/:
а – Гуково тело;
б – Ньютонова жидкость; в – Тело Максвелла;
г – Тело
Фойгта; д – Тело Бюргерса (шпон).

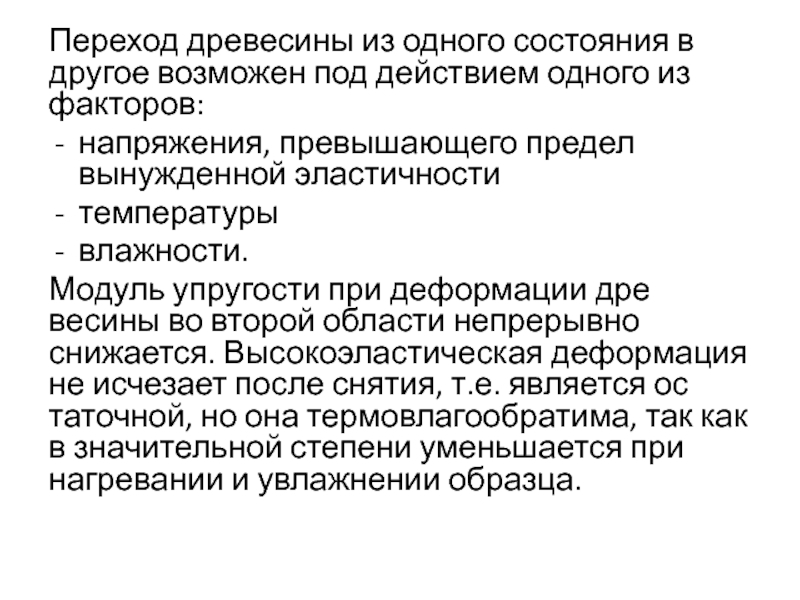

Слайд 66Переход древесины из одного состояния в другое возможен под действием
одного из факторов:
напряжения, превышающего предел вынужденной эластичности
температуры
влажности.
Модуль
упругости при деформации древесины во второй области непрерывно снижается. Высокоэластическая деформация не исчезает после снятия, т.е. является остаточной, но она термовлагообратима, так как в значительной степени уменьшается при нагревании и увлажнении образца.
Слайд 68При сжатии влажной и нагретой древесины, после прекращения действия внешней
силы (равной усилию прессования фанеры и фанерных плит) конечный размер
почти полностью восстанавливается

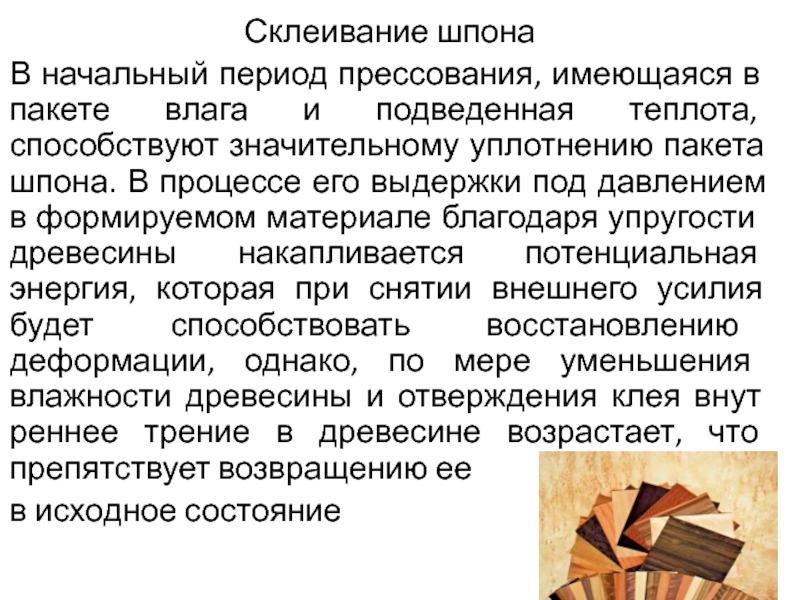

Слайд 69Склеивание шпона
В начальный период прессования, имеющаяся в пакете влага и
подведенная теплота, способствуют значительному уплотнению пакета шпона. В процессе его
выдержки под давлением в формируемом материале благодаря упругости древесины накапливается потенциальная энергия, которая при снятии внешнего усилия будет способствовать восстановлению деформации, однако, по мере уменьшения влажности древесины и отверждения клея внутреннее трение в древесине возрастает, что препятствует возвращению еев исходное состояние

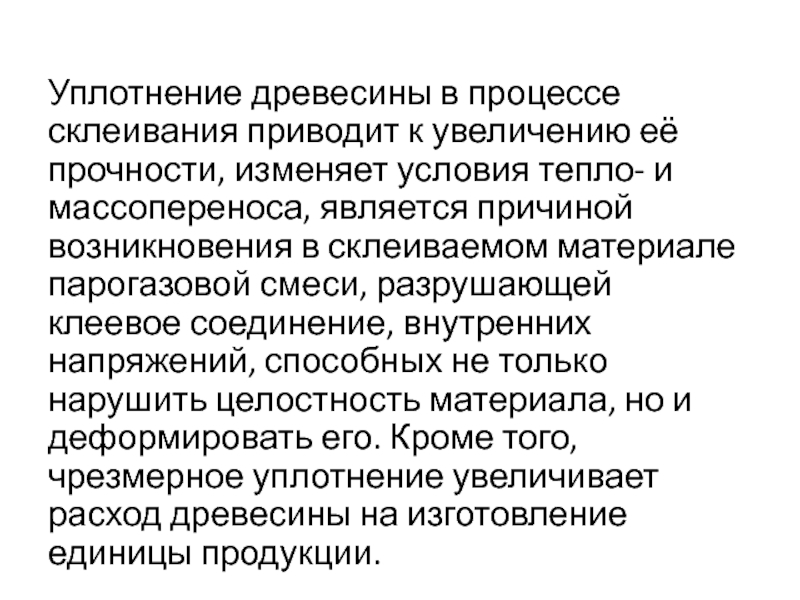

Слайд 70Уплотнение древесины в процессе склеивания приводит к увеличению её прочности,
изменяет условия тепло- и массопереноса, является причиной возникновения в склеиваемом
материале парогазовой смеси, разрушающей клеевое соединение, внутренних напряжений, способных не только нарушить целостность материала, но и деформировать его. Кроме того, чрезмерное уплотнение увеличивает расход древесины на изготовление единицы продукции.

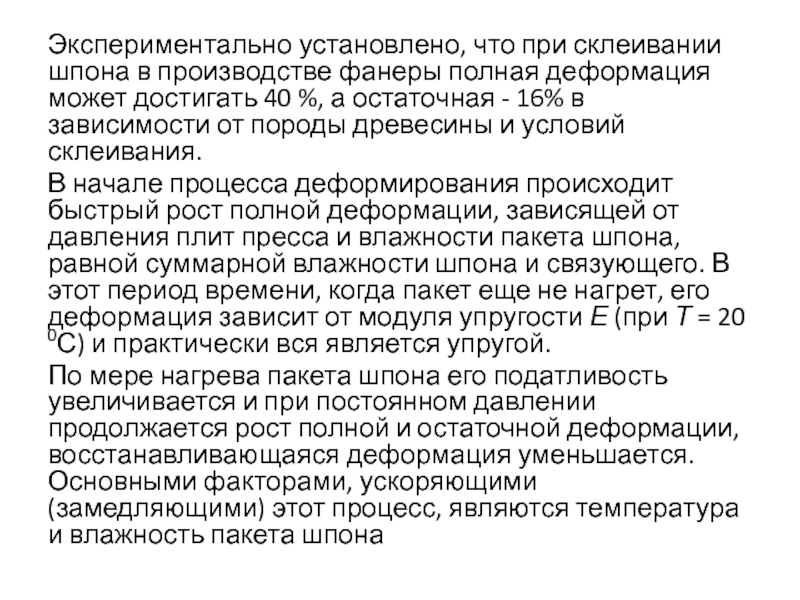

Слайд 71Экспериментально установлено, что при склеивании шпона в производстве фанеры полная
деформация может достигать 40 %, а остаточная - 16% в
зависимости от породы древесины и условий склеивания.В начале процесса деформирования происходит быстрый рост полной деформации, зависящей от давления плит пресса и влажности пакета шпона, равной суммарной влажности шпона и связующего. В этот период времени, когда пакет еще не нагрет, его деформация зависит от модуля упругости Е (при Т = 20 0С) и практически вся является упругой.
По мере нагрева пакета шпона его податливость увеличивается и при постоянном давлении продолжается рост полной и остаточной деформации, восстанавливающаяся деформация уменьшается. Основными факторами, ускоряющими (замедляющими) этот процесс, являются температура и влажность пакета шпона

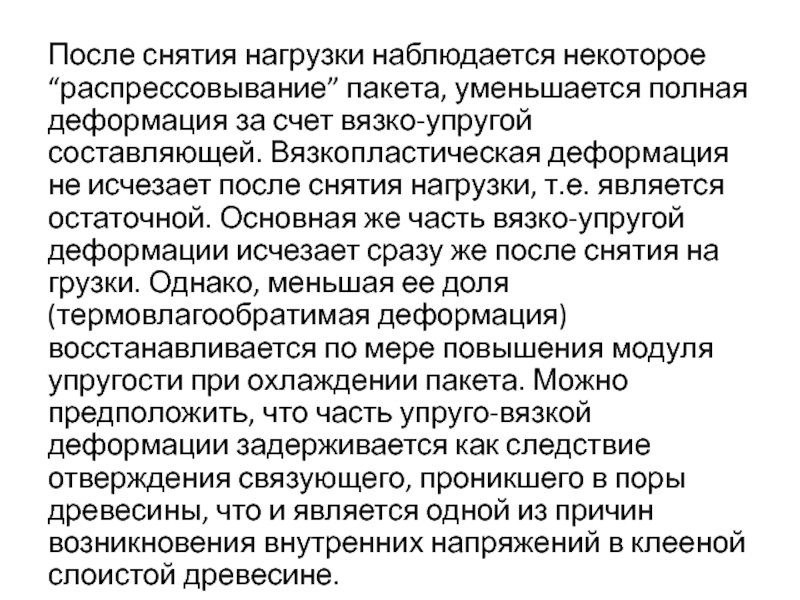

Слайд 73После снятия нагрузки наблюдается некоторое “распрессовывание” пакета, уменьшается полная деформация
за счет вязко-упругой составляющей. Вязкопластическая деформация не исчезает после снятия
нагрузки, т.е. является остаточной. Основная же часть вязко-упругой деформации исчезает сразу же после снятия нагрузки. Однако, меньшая ее доля (термовлагообратимая деформация) восстанавливается по мере повышения модуля упругости при охлаждении пакета. Можно предположить, что часть упруго-вязкой деформации задерживается как следствие отверждения связующего, проникшего в поры древесины, что и является одной из причин возникновения внутренних напряжений в клееной слоистой древесине.
