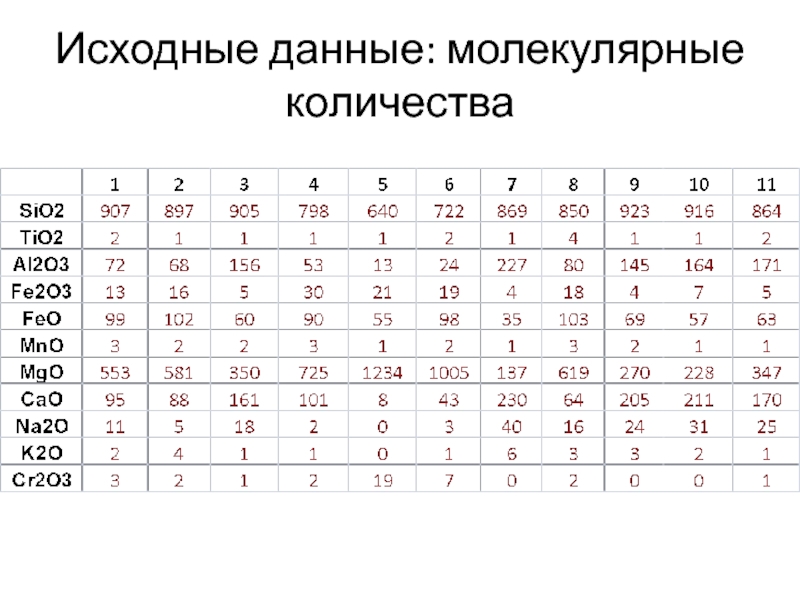

- 24. Исходные данные: молекулярные количества
- 25. Важные петрохимические параметрыПетрохимические коэффициенты могут быть представлены
- 26. Коэффициент агпаитности указывает на наличие или отсутствие
- 27. Коэффициент глиноземистостиal1 = Al / (2Ca +
- 28. Отношения Na и K:N1 = Na2O /
- 29. Диаграмма AFMТройная диаграммаМолекулярные количестваА = Na2O +
- 30. ДИАГРАММА AFM, Wager, Deer, 1939, — тройная,
- 31. Слайд 31
- 32. Диаграмма AFM
- 33. Слайд 33
- 34. AFM diagram: can further subdivide the subalkaline
- 35. Fe-Ti oxides are restricted to the groundmass,
- 36. Классификационная диаграмма Al2O3 - (FeO* + TiO2)
- 37. SiO2 vs. FeO total /MgO binaryDiagram of Miyashiro (1974) distinguishing between tholeiitic and calc-alkalineigneous rocks.
- 38. Na2O – Al2O3 – K2O (mol. %)
- 39. Диаграмма Пирса и др. (1977)Применяется для базальтоидов и средних вулканитов
- 40. Диаграмма О` Коннера (1965)Применяется для гранитоидов (при
- 41. Диаграмма Маниара и Пикколи (1989)Применяется для гранитоидов, позволяет проводить геотектоническую классификацию гранитоидов
- 42. Диаграммы Фроста и др. (2001)SiO2 vs FeO`
- 43. Metaluminous
- 44. Скачать презентанцию
Петрохимические данные представляют в виде таблиц и графиков.Первичный аналитический материал следует представлять в виде таблиц. Это дает возможность использовать его в дальнейших исследованиях.Также широко используются петрохимические коэффициенты.
Слайды и текст этой презентации

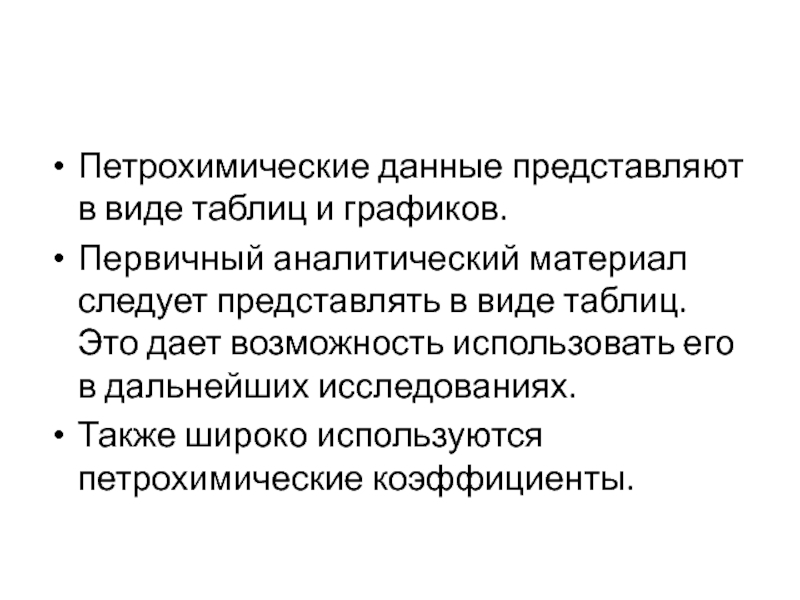

Слайд 2Петрохимические данные представляют в виде таблиц и графиков.
Первичный аналитический материал
Также широко используются петрохимические коэффициенты.

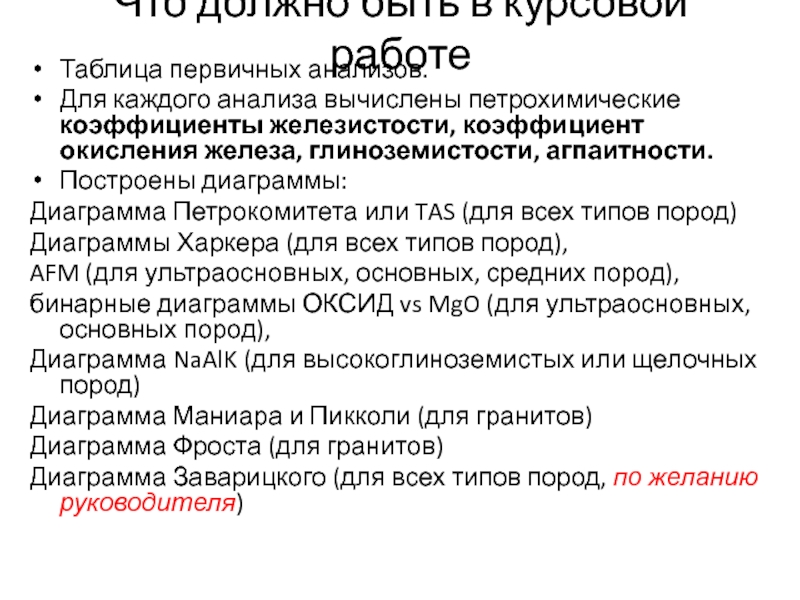

Слайд 3Что должно быть в курсовой работе

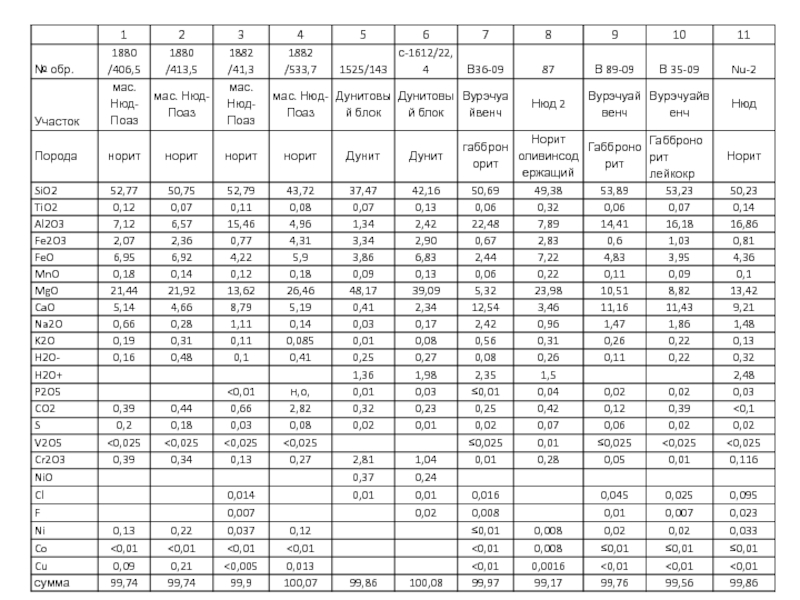

Таблица первичных анализов.
Для каждого анализа
вычислены петрохимические коэффициенты железистости, коэффициент окисления железа, глиноземистости, агпаитности.
Построены диаграммы:
Диаграмма Петрокомитета или TAS (для всех типов пород)
Диаграммы Харкера (для всех типов пород),
AFM (для ультраосновных, основных, средних пород),
бинарные диаграммы ОКСИД vs MgO (для ультраосновных, основных пород),
Диаграмма NaAlK (для высокоглиноземистых или щелочных пород)
Диаграмма Маниара и Пикколи (для гранитов)
Диаграмма Фроста (для гранитов)
Диаграмма Заварицкого (для всех типов пород, по желанию руководителя)

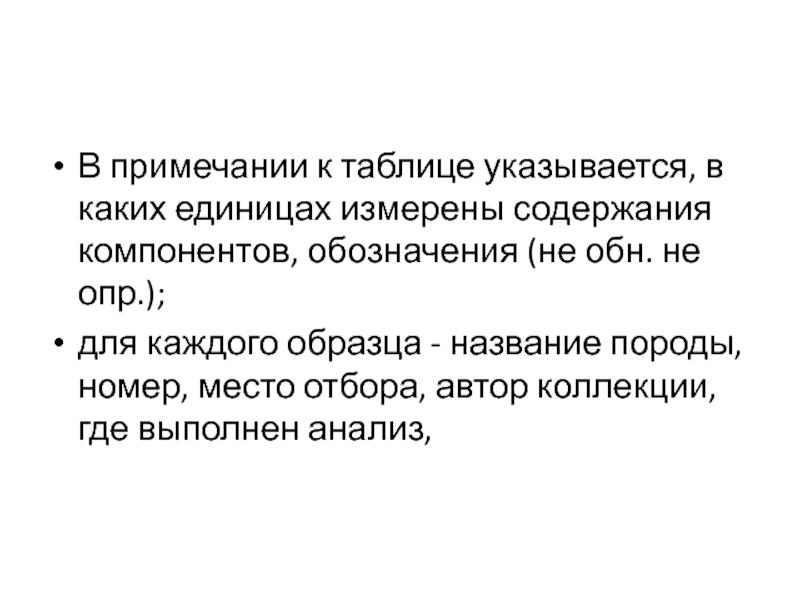

Слайд 5В примечании к таблице указывается, в каких единицах измерены содержания
компонентов, обозначения (не обн. не опр.);
для каждого образца -
название породы, номер, место отбора, автор коллекции, где выполнен анализ,

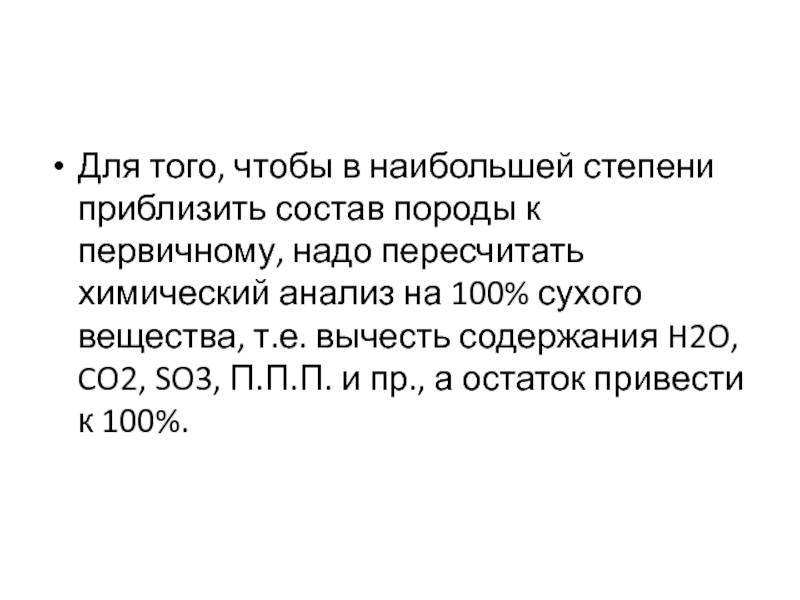

Слайд 6Для того, чтобы в наибольшей степени приблизить состав породы к
первичному, надо пересчитать химический анализ на 100% сухого вещества, т.е.
вычесть содержания H2O, CO2, SO3, П.П.П. и пр., а остаток привести к 100%.

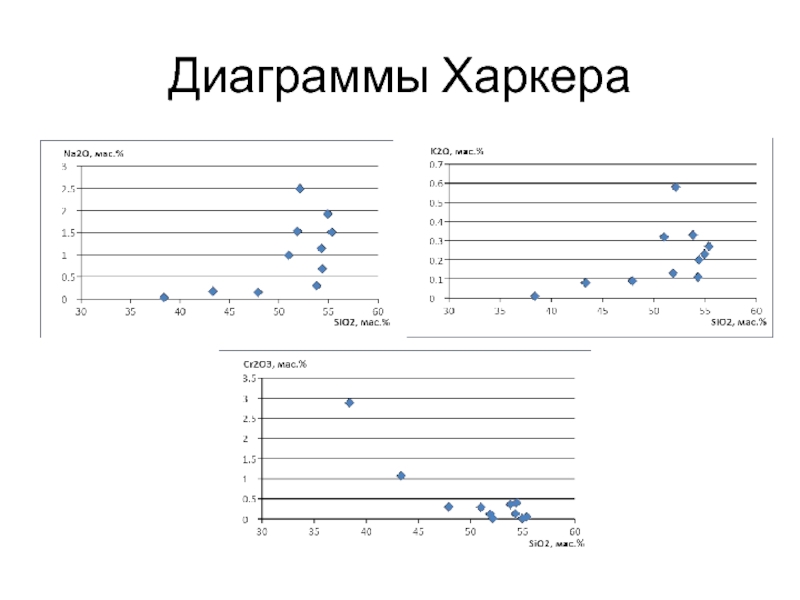

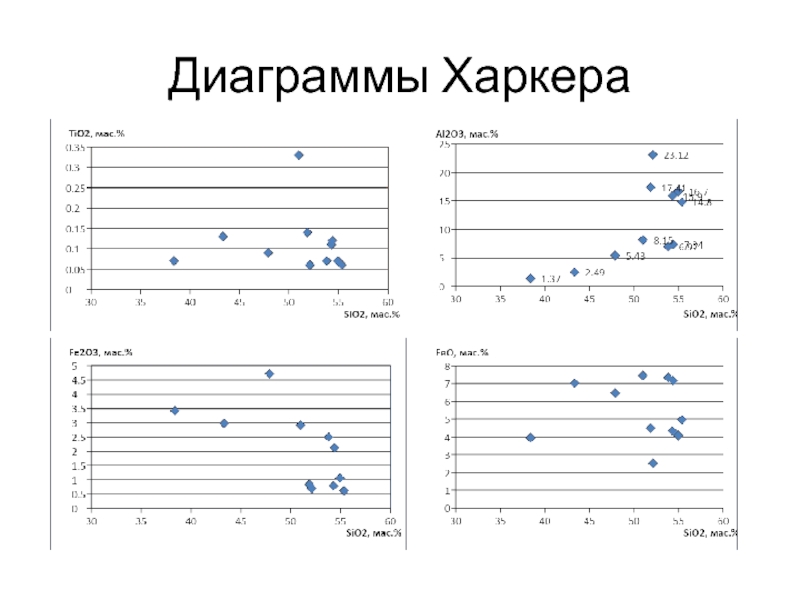

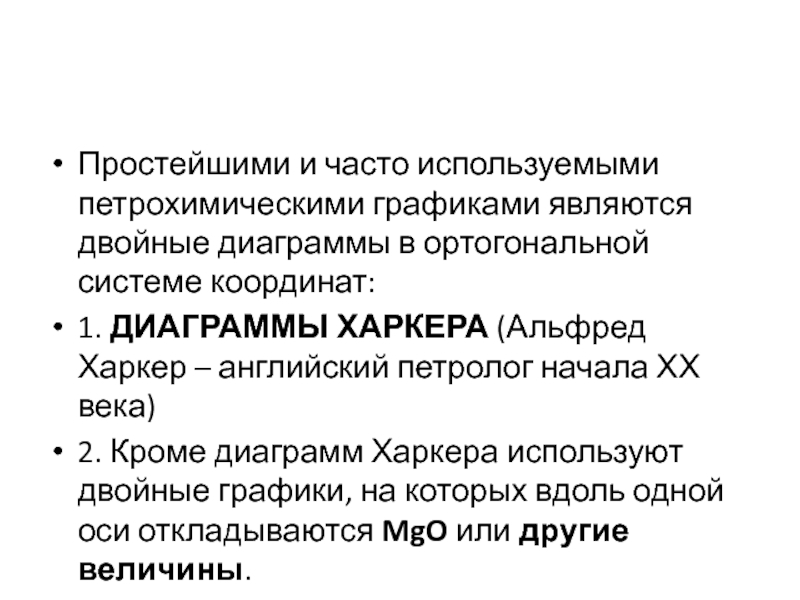

Слайд 11Простейшими и часто используемыми петрохимическими графиками являются двойные диаграммы в
ортогональной системе координат:
1. ДИАГРАММЫ ХАРКЕРА (Альфред Харкер – английский петролог
начала ХХ века)2. Кроме диаграмм Харкера используют двойные графики, на которых вдоль одной оси откладываются MgO или другие величины.

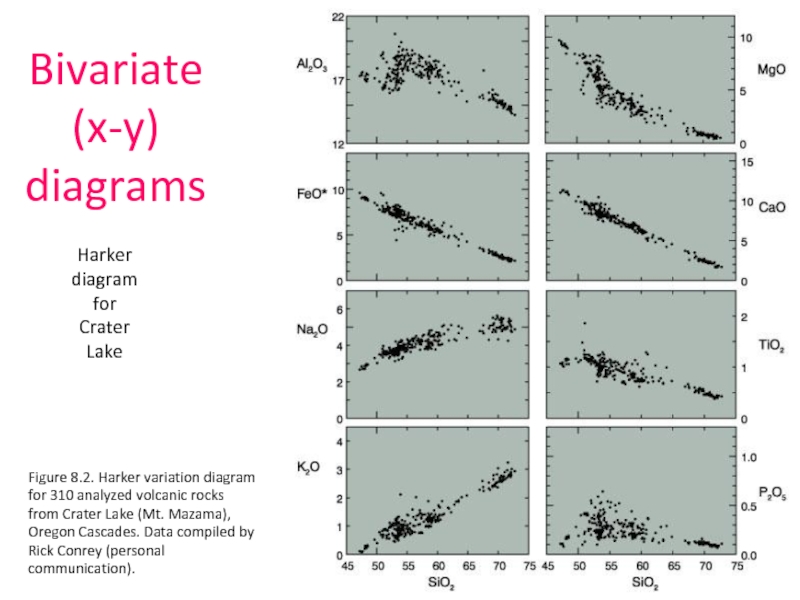

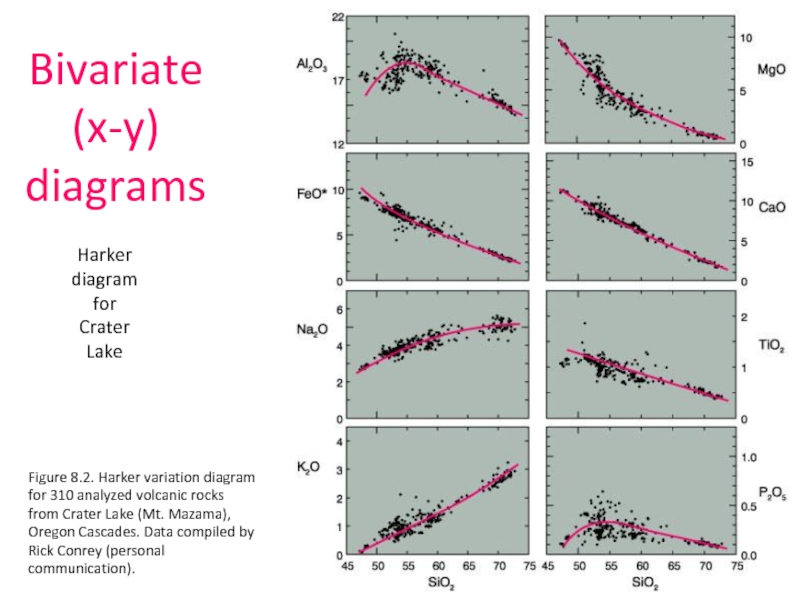

Слайд 15Bivariate (x-y) diagrams
Harker
diagram
for
Crater
Lake
Figure 8.2. Harker variation diagram for 310
analyzed volcanic rocks from Crater Lake (Mt. Mazama), Oregon Cascades.
Data compiled by Rick Conrey (personal communication).
Слайд 16Bivariate (x-y) diagrams
Harker
diagram
for
Crater
Lake
Figure 8.2. Harker variation diagram for 310
analyzed volcanic rocks from Crater Lake (Mt. Mazama), Oregon Cascades.
Data compiled by Rick Conrey (personal communication).
Слайд 17Alkali vs. Silica diagram for Hawaiian volcanics:
Seems to be two
distinct groupings: alkaline and subalkaline
Figure 8.11. Total alkalis vs. silica
diagram for the alkaline and sub-alkaline rocks of Hawaii. After MacDonald (1968). GSA Memoir 116

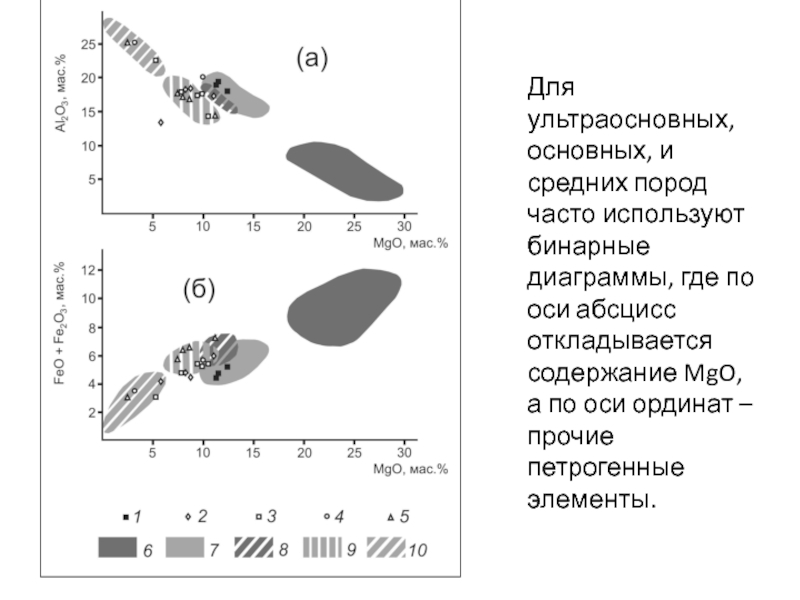

Слайд 18Для ультраосновных, основных, и средних пород часто используют бинарные диаграммы,
где по оси абсцисс откладывается содержание MgO, а по оси
ординат – прочие петрогенные элементы.

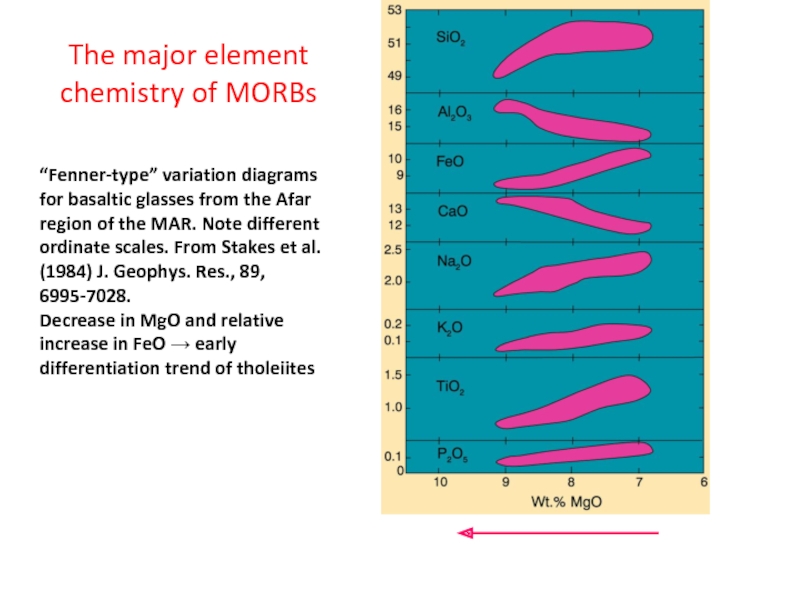

Слайд 19“Fenner-type” variation diagrams for basaltic glasses from the Afar region
of the MAR. Note different ordinate scales. From Stakes et
al. (1984) J. Geophys. Res., 89, 6995-7028.Decrease in MgO and relative increase in FeO early differentiation trend of tholeiites
The major element chemistry of MORBs

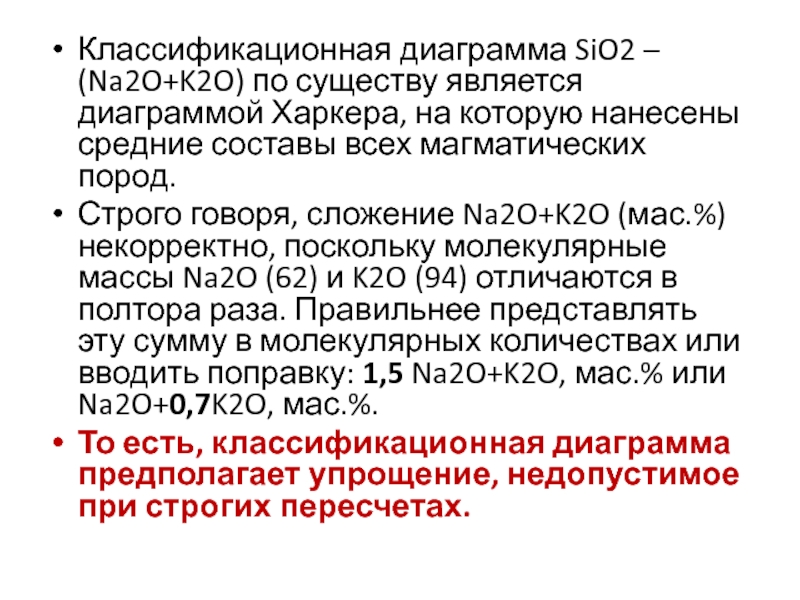

Слайд 20Классификационная диаграмма SiO2 – (Na2O+K2O) по существу является диаграммой Харкера,
на которую нанесены средние составы всех магматических пород.
Строго говоря,
сложение Na2O+K2O (мас.%) некорректно, поскольку молекулярные массы Na2O (62) и K2O (94) отличаются в полтора раза. Правильнее представлять эту сумму в молекулярных количествах или вводить поправку: 1,5 Na2O+K2O, мас.% или Na2O+0,7K2O, мас.%. То есть, классификационная диаграмма предполагает упрощение, недопустимое при строгих пересчетах.
Слайд 21Во многих случаях используются не мас.%, а молекулярные или атомные
количества.
Во всех случаях, когда суммируются содержания разных оксидов или хим.
элементов, эти содержания должны быть выражены в молекулярных или атомных количествах !!!!!!

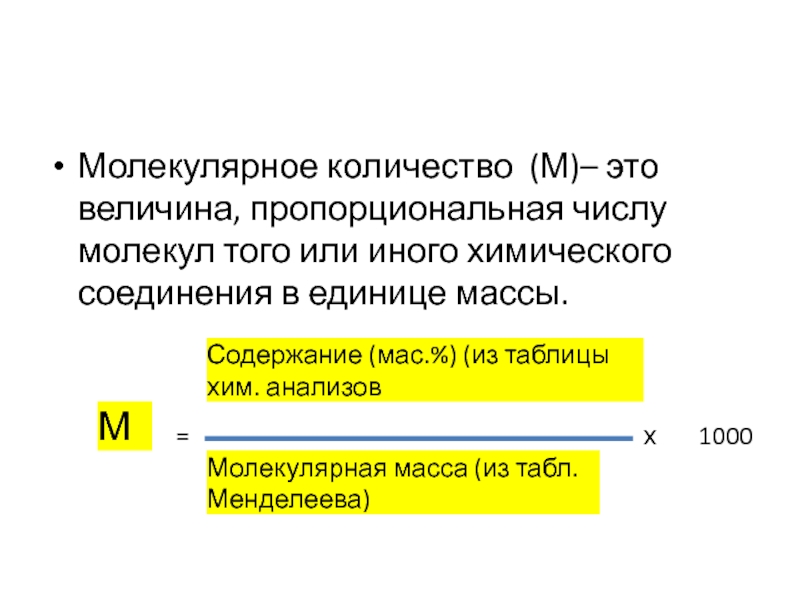

Слайд 22Молекулярное количество (М)– это величина, пропорциональная числу молекул того или
иного химического соединения в единице массы.
Слайд 25Важные петрохимические параметры
Петрохимические коэффициенты могут быть представлены в различной форме
(используются молекулярные или атомные количества!!!)
Коэффициент железистости. Он отражает соотношения Fe
и Mg в силикатах (оливине, пироксенах, амфиболах, биотите и др.), а также относительное количество оксидов железа (магнетит, ильменит и пр.).f1 = FeO`/ (FeO` + MgO) = Fe / (Fe + Mg)
f2 = FeO` / MgO = Fe / Mg
Магнезиальное число (М) характеризует долю магния от суммы железа и магния или отношение Mg/Fe 2+:
M1 = 1 – f1; M2 = 1/f2
Коэффициент окисления железа
φ1 = Fe203 / (Fe2O3 + FeO)
φ2 = Fe203 / FeO

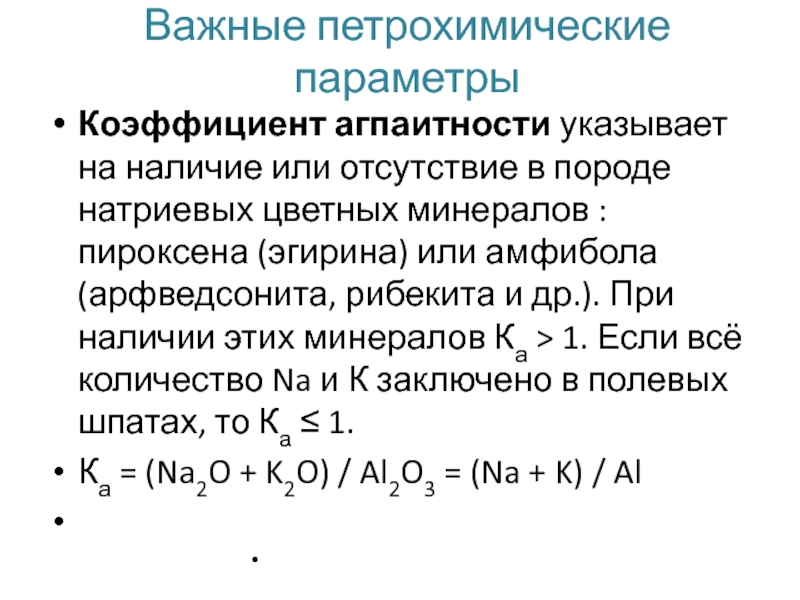

Слайд 26Коэффициент агпаитности указывает на наличие или отсутствие в породе натриевых
цветных минералов : пироксена (эгирина) или амфибола (арфведсонита, рибекита и
др.). При наличии этих минералов Ка > 1. Если всё количество Na и К заключено в полевых шпатах, то Ка ≤ 1.Ка = (Na2O + K2O) / Al2O3 = (Na + K) / Al
Важные петрохимические параметры
Слайд 27Коэффициент глиноземистости
al1 = Al / (2Ca + Na + K);
al2
= (2Ca + Na + K - Al) / 2Ca.
Этот
параметр отражает степень насыщения пород алюминием относительно стехиометрии полевых шпатов (al1 = 1 и al2 = 0). В породах с al1 > 1 и al2 < 0, кроме полевых шпатов, содержатся высокоглиноземистые минералы: слюды, силлиманит, кордиерит, гранат и др.
В породах с 0 ≤ al2 ≤ 1, Са, Na и K заключены преимущественно в полевых шпатах.
Если al1 < 1 и al2 > 1, то это указывает на наличие в породе натриевых цветных минералов (при этом Ка > 1).
Важные петрохимические параметры

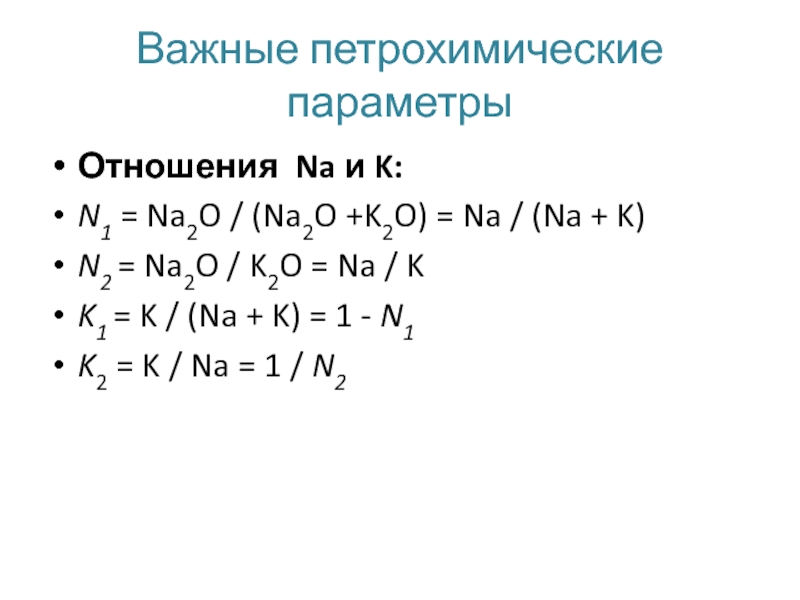

Слайд 28Отношения Na и K:
N1 = Na2O / (Na2O +K2O) =
Na / (Na + K)
N2 = Na2O / K2O =
Na / KK1 = K / (Na + K) = 1 - N1
K2 = K / Na = 1 / N2
Важные петрохимические параметры

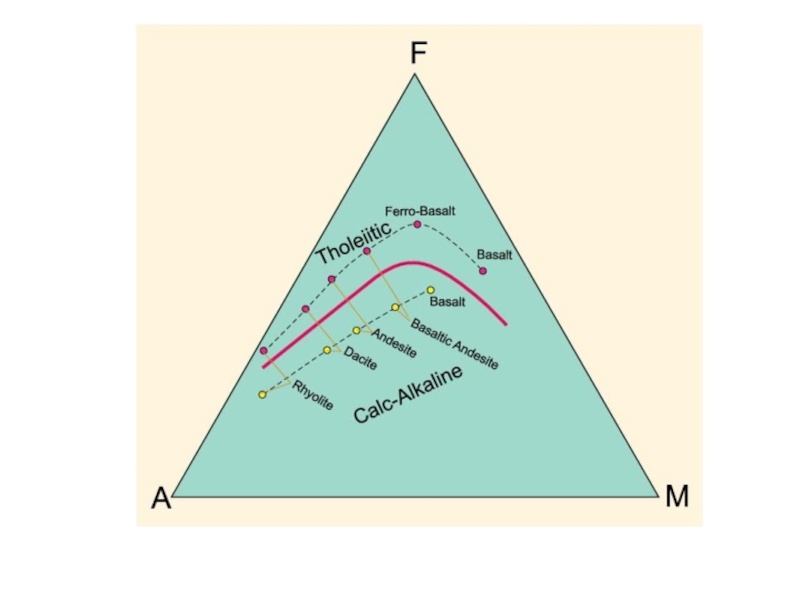

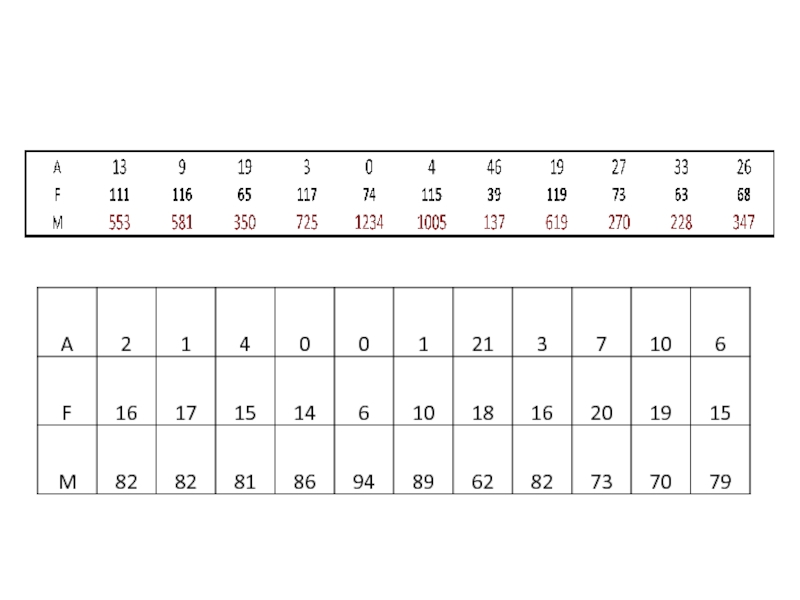

Слайд 29Диаграмма AFM
Тройная диаграмма
Молекулярные количества
А = Na2O + K2O
F = FeO`
= 0,9 Fe2O3 + FeO
M = MgO
Привести к 100%
Внимание! Возможна
ложная корреляция!

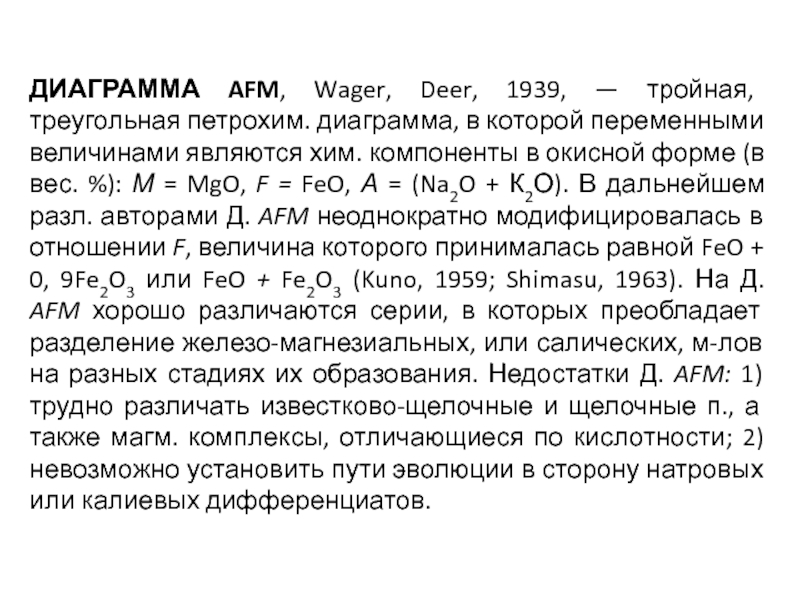

Слайд 30ДИАГРАММА AFM, Wager, Deer, 1939, — тройная, треугольная петрохим. диаграмма,
в которой переменными величинами являются хим. компоненты в окисной форме
(в вес. %): М = MgO, F = FeO, А = (Na2O + К2О). В дальнейшем разл. авторами Д. AFM неоднократно модифицировалась в отношении F, величина которого принималась равной FeO + 0, 9Fe2O3 или FeO + Fe2O3 (Kuno, 1959; Shimasu, 1963). На Д. AFM хорошо различаются серии, в которых преобладает разделение железо-магнезиальных, или салических, м-лов на разных стадиях их образования. Недостатки Д. AFM: 1) трудно различать известково-щелочные и щелочные п., а также магм. комплексы, отличающиеся по кислотности; 2) невозможно установить пути эволюции в сторону натровых или калиевых дифференциатов.

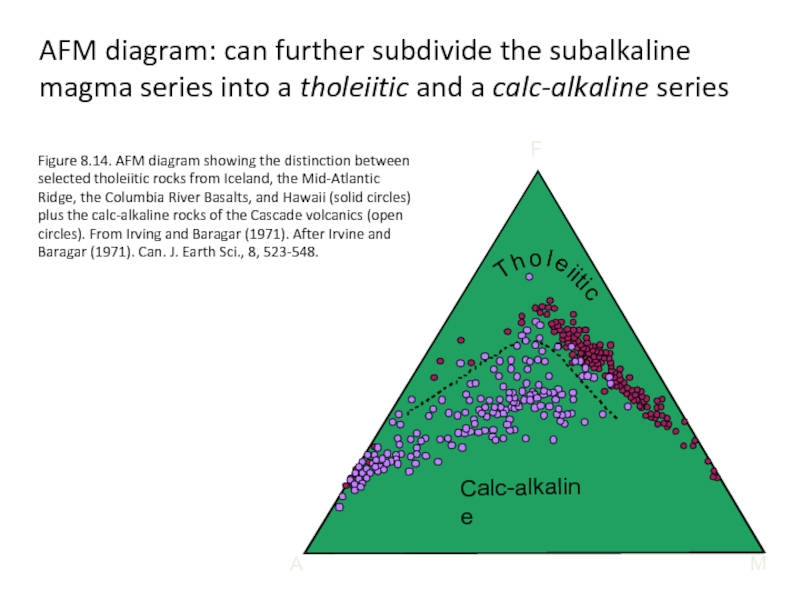

Слайд 34AFM diagram: can further subdivide the subalkaline magma series into
a tholeiitic and a calc-alkaline series
Figure 8.14. AFM diagram showing
the distinction between selected tholeiitic rocks from Iceland, the Mid-Atlantic Ridge, the Columbia River Basalts, and Hawaii (solid circles) plus the calc-alkaline rocks of the Cascade volcanics (open circles). From Irving and Baragar (1971). After Irvine and Baragar (1971). Can. J. Earth Sci., 8, 523-548.

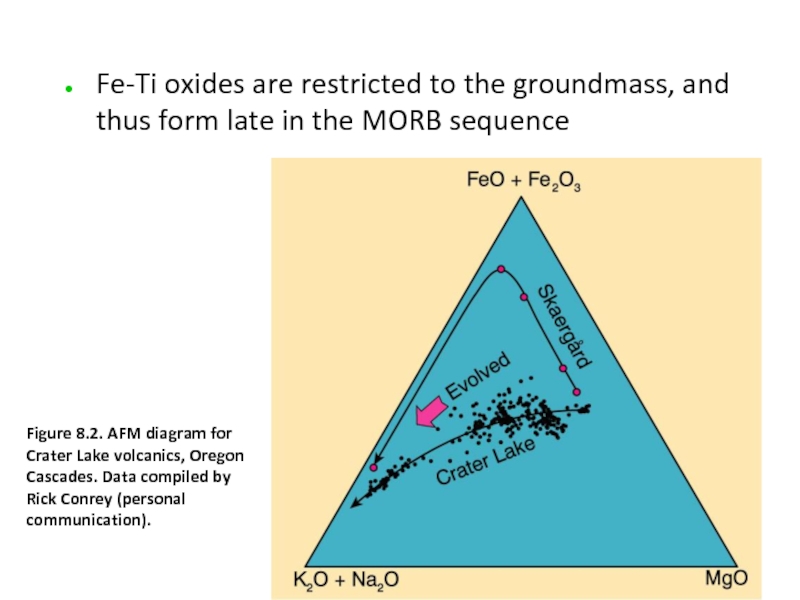

Слайд 35Fe-Ti oxides are restricted to the groundmass, and thus form
late in the MORB sequence
Figure 8.2. AFM diagram for Crater
Lake volcanics, Oregon Cascades. Data compiled by Rick Conrey (personal communication).
Слайд 36Классификационная диаграмма Al2O3 - (FeO* + TiO2) – MgO Дженсена
(Jensen, 1976), скорректированная Риквудом (Rickwood, 1989) с полями коматиитовых, толеитовых
и известково-щелочных вулканитов, в мол.%. FeO* = FeO + 0.89 Fe2O3.Диаграмма Дженсена

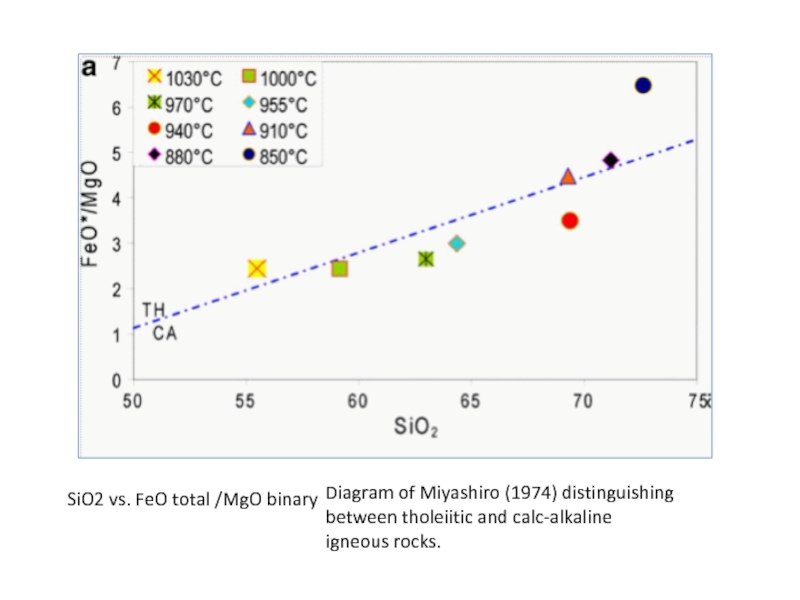

Слайд 37SiO2 vs. FeO total /MgO binary
Diagram of Miyashiro (1974) distinguishing
between tholeiitic and calc-alkaline
igneous rocks.
Слайд 38Na2O – Al2O3 – K2O (mol. %)
Na2O – Al2O3
– K2O Тройная диаграмма – позволяет различить высокоглиноземистые и щелочные
породы, а также калийные и натровые серии.Диаграмма NaAlK
Слайд 40Диаграмма О` Коннера (1965)
Применяется для гранитоидов (при содержании кварца не
менее 10%), используются нормативные содержания альбита, анортита и ортоклаза

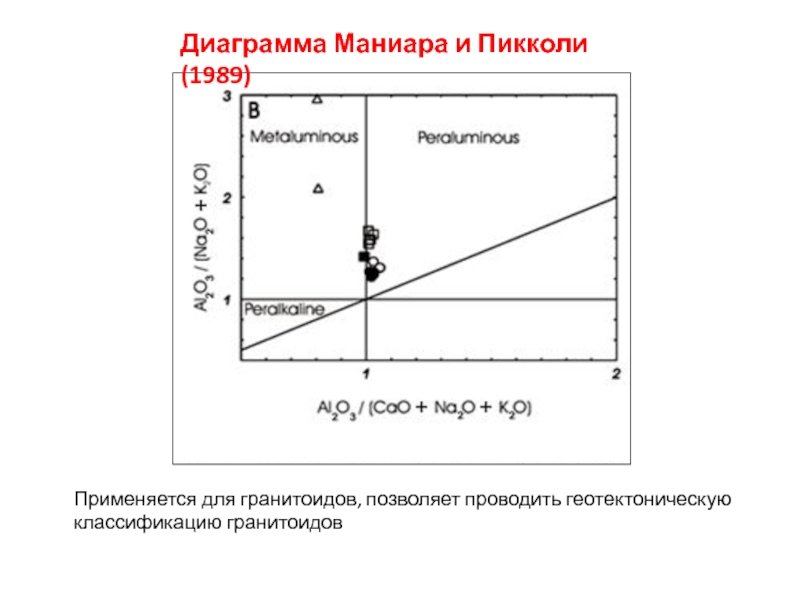

Слайд 41Диаграмма Маниара и Пикколи (1989)
Применяется для гранитоидов, позволяет проводить геотектоническую
классификацию гранитоидов

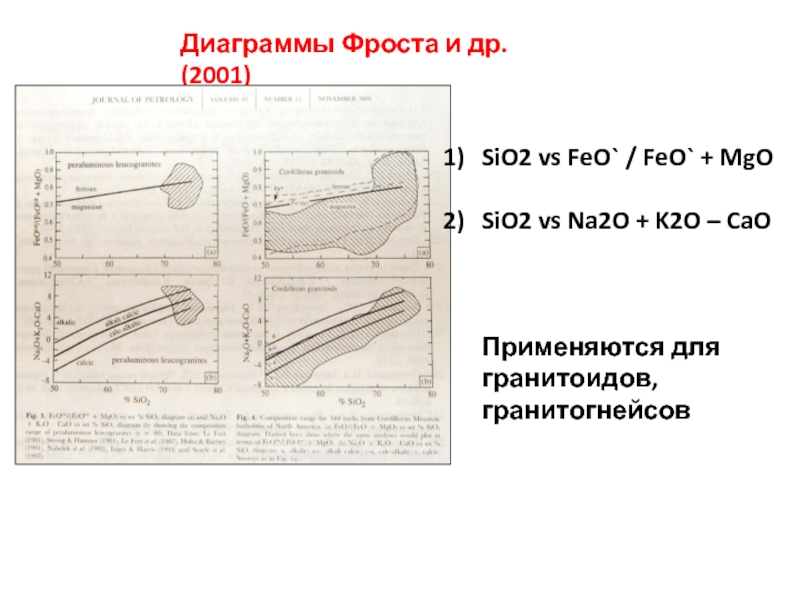

Слайд 42Диаграммы Фроста и др. (2001)
SiO2 vs FeO` / FeO` +
MgO
SiO2 vs Na2O + K2O – CaO
Применяются
для гранитоидов, гранитогнейсов
