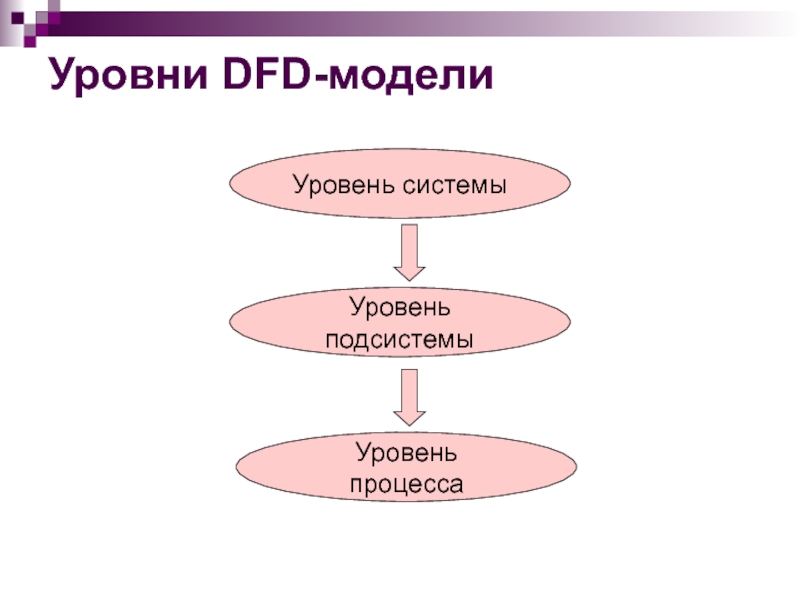

- 14. Уровни DFD-моделиУровень системы
- 15. Построение иерархии DFD1. Построение диаграмм уровня системы и подсистемы
- 16. Построение иерархии DFD2. Построение диаграмм уровня процесса
- 17. Пример DFD-модели постройки дачного домика1. Контекстная диаграмма уровня системы
- 18. Пример DFD-модели постройки дачного домика2. Диаграмма уровня подсистемы

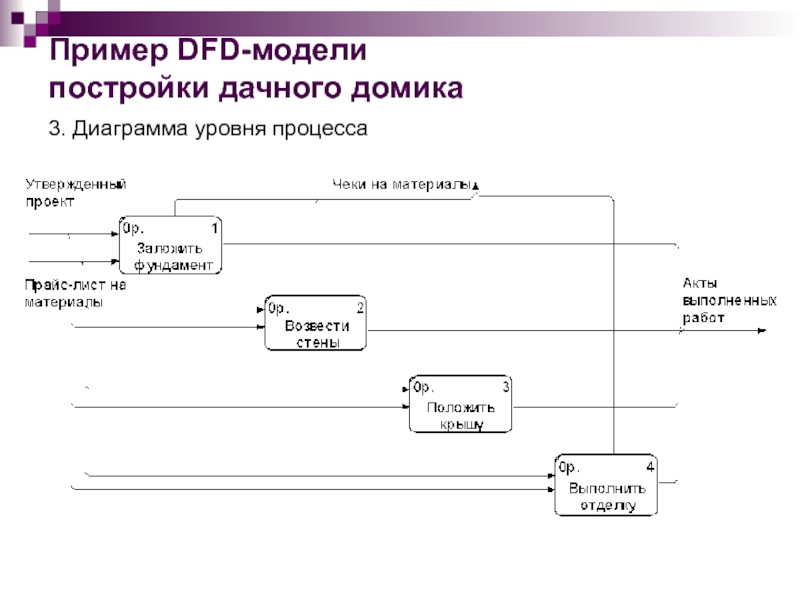

- 19. Пример DFD-модели постройки дачного домика3. Диаграмма уровня процесса
- 20. Изученные понятияДиаграмма потоков данныхВнешняя сущностьНакопитель данныхСистема / Подсистема / ПроцессПоток данныхИерархия DFD
- 21. ЗаданиеПровести сравнительный анализ функциональных моделей IDEF0 и DFD
- 22. Скачать презентанцию
Основные вопросыОпределение и функциональное назначение DFD-моделейОсновные компоненты DFD-моделейИерархия DFDРассмотрение примера DFD-модели
Слайды и текст этой презентации
Слайд 1Функциональное моделирование систем с использованием методологии DFD
ПМ.02 Разработка и администрирование
Лекция 4

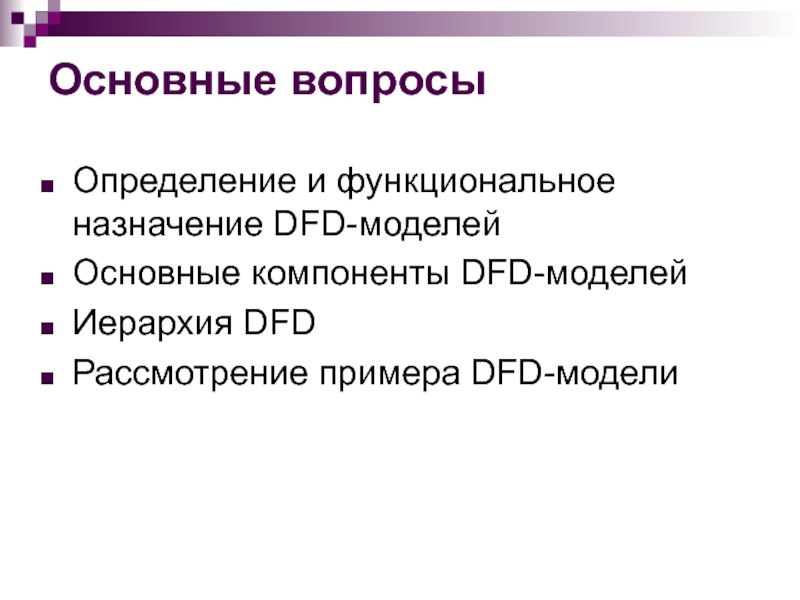

Слайд 2Основные вопросы
Определение и функциональное назначение DFD-моделей
Основные компоненты DFD-моделей
Иерархия DFD
Рассмотрение примера
DFD-модели

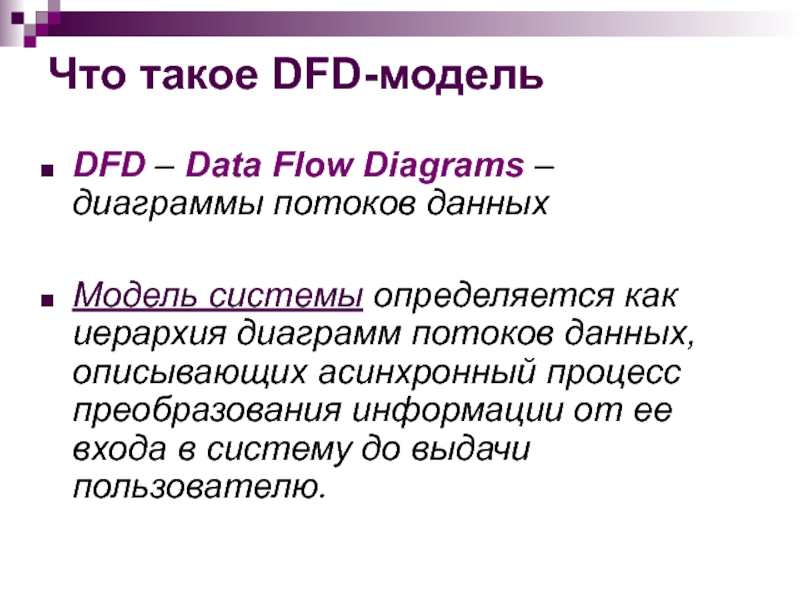

Слайд 3Что такое DFD-модель
DFD – Data Flow Diagrams – диаграммы потоков
данных
Модель системы определяется как иерархия диаграмм потоков данных, описывающих асинхронный
процесс преобразования информации от ее входа в систему до выдачи пользователю.
Слайд 4Что такое DFD-модель?
Главная цель такого представления – продемонстрировать, как каждый
процесс преобразует свои входные данные в выходные, а также выявить
отношения между этими процессами.Примечание. DFD-модели могут быть использованы в дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации.

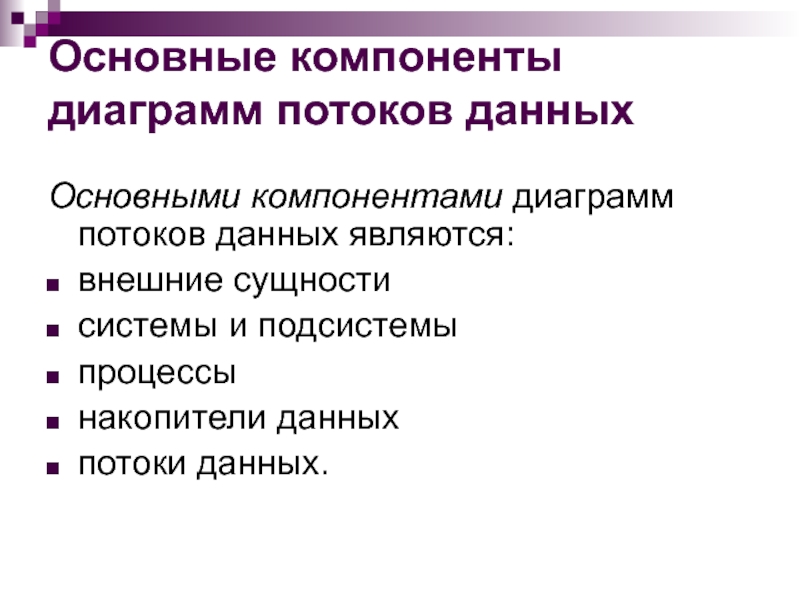

Слайд 5Основные компоненты диаграмм потоков данных
Основными компонентами диаграмм потоков данных являются:
внешние
сущности
системы и подсистемы
процессы
накопители данных
потоки данных.

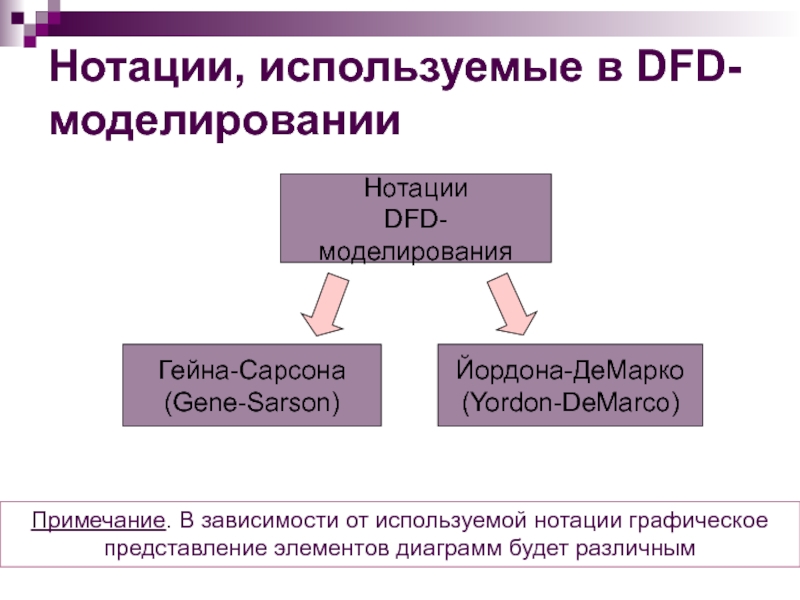

Слайд 6Нотации, используемые в DFD-моделировании
Примечание. В зависимости от используемой нотации графическое
представление элементов диаграмм будет различным

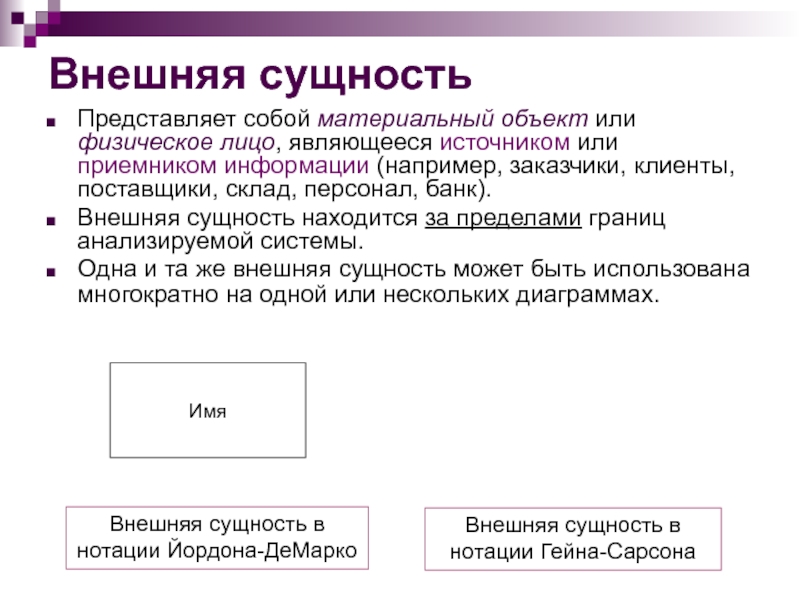

Слайд 7Внешняя сущность
Представляет собой материальный объект или физическое лицо, являющееся источником
или приемником информации (например, заказчики, клиенты, поставщики, склад, персонал, банк).
Внешняя сущность находится за пределами границ анализируемой системы.
Одна и та же внешняя сущность может быть использована многократно на одной или нескольких диаграммах.
Слайд 8Система и подсистема
При построении модели сложной системы она может быть
представлена в самом общем виде на так называемой контекстной диаграмме
в виде одной системы, либо в виде ряда подсистем.Наименование системы/подсистемы представляется в виде словосочетания с отглагольным существительным (рассмотрение повестки дня, решение задачи, получение денег и т.п.).
Слайд 9Процесс
Представляет собой преобразование входных потоков в выходные в соответствии с
определенным алгоритмом.
Примеры: обработка входных документов и выпуск отчетности определенным
подразделением, процессы физически реализованного устройства.Процесс именуется в виде словосочетания с активным глаголом в неопределенной форме, за которым следует существительное в винительном падеже.

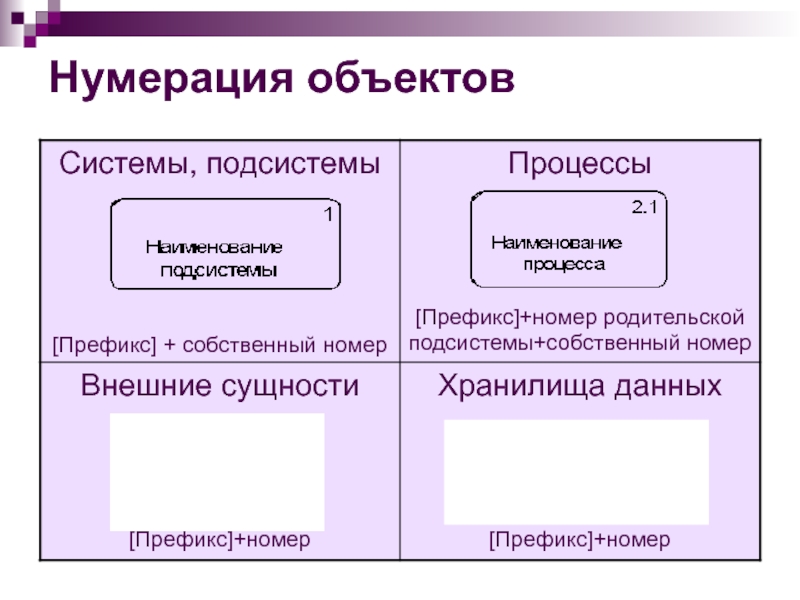

Слайд 11Накопитель данных
Это абстрактное устройство для хранения информации, которую можно в
любой момент поместить в накопитель и через некоторое время извлечь.
Примеры: ящик в картотеке, таблицы в ОЗУ, файл на электронном носителе
Примечание: В нотациях Гейна-Сарсона и Йордона-ДеМарко графическое представление данного элемента аналогичное.

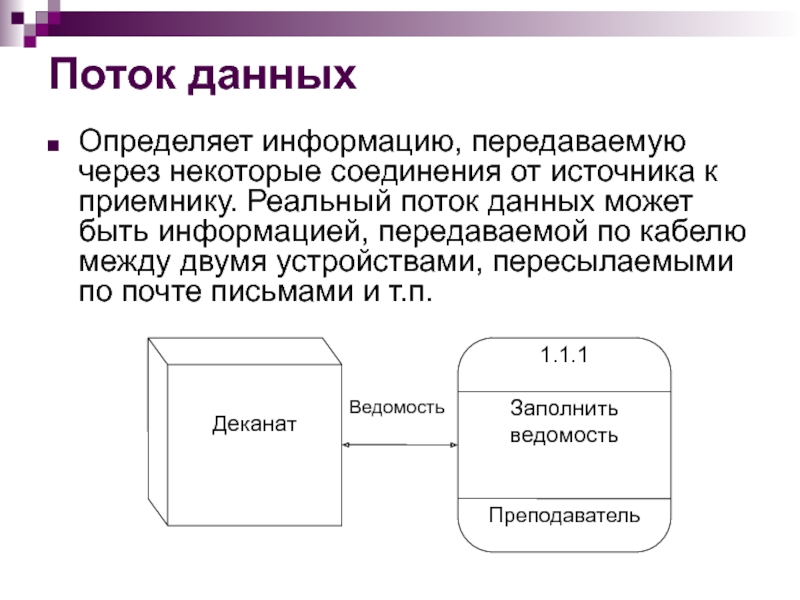

Слайд 12Поток данных
Определяет информацию, передаваемую через некоторые соединения от источника к
приемнику. Реальный поток данных может быть информацией, передаваемой по кабелю
между двумя устройствами, пересылаемыми по почте письмами и т.п.

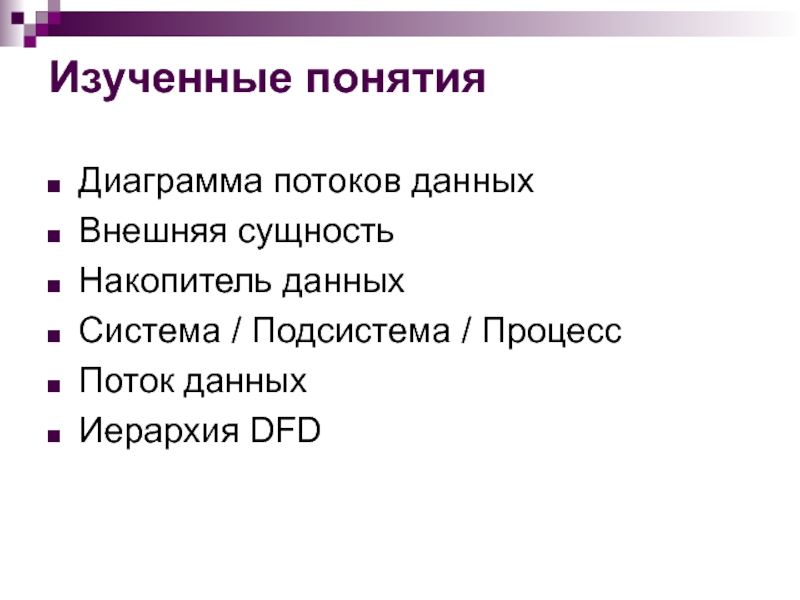

Слайд 20Изученные понятия
Диаграмма потоков данных
Внешняя сущность
Накопитель данных
Система / Подсистема / Процесс
Поток
данных
Иерархия DFD
