ГАЗель Next c двигателем Monoturbo VW EA189
Содержание
- 1. ГАЗель Next c двигателем Monoturbo VW EA189
- 2. Технические характеристики двигателей VW ЕА189
- 3. Потребительские свойстваСравнение двигателей
- 4. Применение двигателя VW ЕА189Caddy, Golf, Jetta, Passat,
- 5. Потребительские свойстваОписание 6-ступенчатой КПП для ГАЗель Next
- 6. Конструкция ГАЗель Next с двигателем VW ЕА189
- 7. Насос от BoschГенератор ValeoДвигатель Monoturbo VW ЕА189Конструкция ГАЗель Next c двигателем VW EA189
- 8. Подвеска двигателя и рамаПоперечина задней подвескиДве передние
- 9. Система охлажденияДополнительный насосВакуумный клапанКожух радиаторовРадиатор с зеркальным
- 10. Система охлаждения отработавших газовДатчик давленияШланги к двигателюИнтеркуллер
- 11. Привод коробки передачМастер опора под 6МКППТроса под 6МКПП6МКППКонструкция ГАЗель Next c двигателем VW EA189
- 12. Система топливоподачи и топливный бакПластиковый топливный бакПогружной
- 13. Вакуумная системаКрышка воздушного фильтраВакуумный насос (установлен на
- 14. gazgroup.ruТехнические характеристики
- 15. Технические характеристики
- 16. Сравнение технических характеристик
- 17. Опциональный и базовый состав ГАЗель-Next с двигателем VW ЕА189Технические характеристики
- 18. Модельная линейка ГАЗель Next c дв. VW EA189 Грузовые версии N13.5тL23.5тL23.5тL23.5тL33.5тL33.5тL33.5тL23.5тL3A21R22A22R22A31R22A32R22A21R32A22R32A31R32A32R32Пассажирские версии M23.8тL24.2тL3A65R22A65R32
- 19. Скачать презентанцию
Технические характеристики двигателей VW ЕА189
Слайды и текст этой презентации
Слайд 4Применение двигателя VW ЕА189
Caddy, Golf, Jetta, Passat, Tiguan, Crafter, Amarok
Octavia,
Superb, Yeti
Слайд 5Потребительские свойства
Описание 6-ступенчатой КПП для ГАЗель Next
Для включения задней передачи
необходимо сдвинуть «зеленую» шторку на рукояти вверх
Слайд 7Насос от Bosch
Генератор Valeo
Двигатель Monoturbo VW ЕА189
Конструкция ГАЗель Next c
двигателем VW EA189
Слайд 8Подвеска двигателя и рама
Поперечина задней подвески
Две передние опоры Vibrocaustic S1
Поперечина
передней подвески двигателя
Поперечина передней подвески двигателя
Задняя опора Anvis
Левый кронштейн передней
подвески ДВСПравый кронштейн передней подвески ДВС
Конструкция ГАЗель Next c двигателем VW EA189
Слайд 9Система охлаждения
Дополнительный насос
Вакуумный клапан
Кожух радиаторов
Радиатор с зеркальным расположением патрубков
Расширительный бачок
Трубопроводы
системы охлаждения
Конструкция ГАЗель Next c двигателем VW EA189
Слайд 10Система охлаждения отработавших газов
Датчик давления
Шланги к двигателю
Интеркуллер Cummins
Шланги от турбины
Датчик
температуры
Конструкция ГАЗель Next c двигателем VW EA189
Слайд 11Привод коробки передач
Мастер опора под 6МКПП
Троса под 6МКПП
6МКПП
Конструкция ГАЗель Next
c двигателем VW EA189
Слайд 12Система топливоподачи и топливный бак
Пластиковый топливный бак
Погружной топливный насос
ФТОТ с
датчик влаги
Топливопроводы (металлические)
Топливопроводы (полиамид)
Конструкция ГАЗель Next c двигателем VW EA189
Слайд 13Вакуумная система
Крышка воздушного фильтра
Вакуумный насос (установлен на двигателе)
Вакуумный резервуар (интегрирован
в клапанную крышку)
EGR cooling valve
Трубки подвода вакуума, установленные на двигателе
(красные)Трубки подвода вакуума, установленные на автомобиле (серые)
Вакуумные модуляторы установлены на кронштейне на правом лонжероне кабины
Конструкция ГАЗель Next c двигателем VW EA189

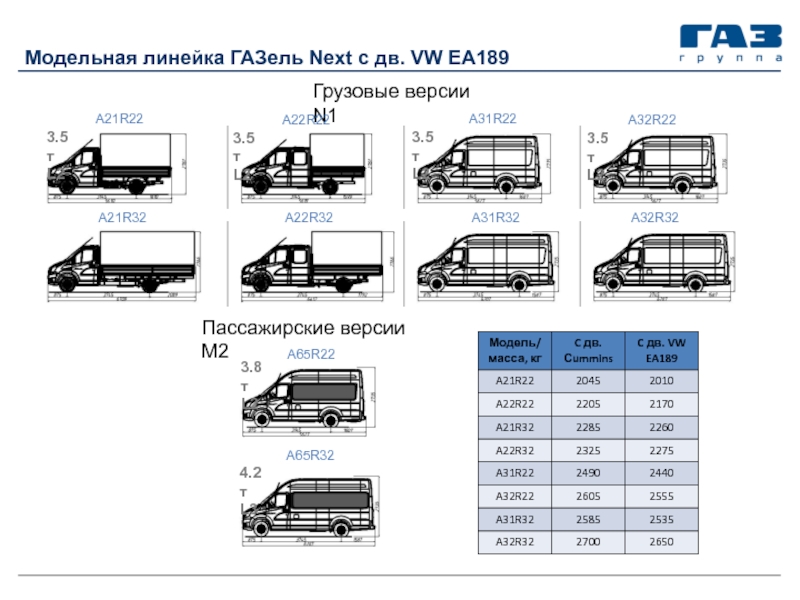

Слайд 18Модельная линейка ГАЗель Next c дв. VW EA189
Грузовые версии
N1
3.5т
L2
3.5т
L2
3.5т
L2
3.5т
L3
3.5т
L3
3.5т
L3
3.5т
L2
3.5т
L3
A21R22
A22R22
A31R22
A32R22
A21R32
A22R32
A31R32
A32R32
Пассажирские версии M2
3.8т
L2
4.2т
L3
A65R22
A65R32
