Слайд 1Выполнил : Плотников М.Б.(Д-189)
Газопрессовая сварка
Слайд 2 Сущность процесса газопрессовой сварки состоит в том,
что изделия, подлежащие соединению, нагреваются пламенем многосопловых горелок и после
достижения необходимой температуры сдавливаются и свариваются.
Общие сведения
Слайд 3Область применения
Для стыков стальных трубопроводов для газа и нефти;
Для сварки
рельсового стыка.

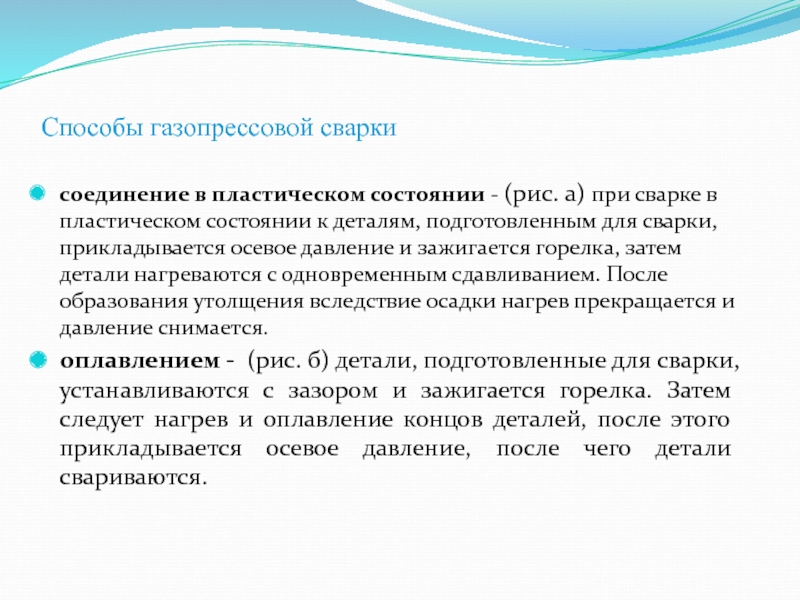

Слайд 4Способы газопрессовой сварки
соединение в пластическом состоянии - (рис. а) при
сварке в пластическом состоянии к деталям, подготовленным для сварки, прикладывается
осевое давление и зажигается горелка, затем детали нагреваются с одновременным сдавливанием. После образования утолщения вследствие осадки нагрев прекращается и давление снимается.
оплавлением - (рис. б) детали, подготовленные для сварки, устанавливаются с зазором и зажигается горелка. Затем следует нагрев и оплавление концов деталей, после этого прикладывается осевое давление, после чего детали свариваются.
рис.а
рис.б
Схемы процессов газопрессовой сварки в пластическом состоянии и оплавлением: А — ацетилен; К — кислород; В — вода.
Слайд 6Оборудование
Для газопрессовой сварки применяются установки, состоящие из
следующих основных частей:
1) станка с механизмами для зажатия свариваемых деталей
и создания осевого усилия осадки в процессе сварки;
2) горелки для осуществления сварочного нагрева;
3) системы питания газами, водой (для охлаждения) и воздухом (в случае применения пневматических устройств).
Слайд 7Схема
Схема поста газопрессовой сварки: 1 — неподвижный захват; 2 —
многопламенная горелка; 3 — подвижный захват; 4 — изделие; 5
— пневматический цилиндр.
служат для равномерного нагрева свариваемых изделий.
Горелки
делятся на:
торцовые и подковообразные (служащие для сварки по методу оплавления (рис.));
многопламенные (для сварки в пластическом состоянии).
Слайд 9Схема многопламенной горелки
Для большой устойчивости пламени, горелки питаются ацетиленом высокого
давления и во избежание перегрева горелки и воспламенения горючей ацетилено-кислородной
смеси внутри горелки корпус горелки имеет охлаждение водой, протекающей по внутренним каналам.
Слайд 10Схема поводкообразной горелки
Горелка для газопрессовой сварки труб
1— наконечник: 2 —
ствол горелки; 3 — распределительная камера.
Слайд 11Схема торцевой горелки
Отверстия для горючей смеси и
огни пламени распределяются равномерно по всему сечению сварки.
Горелка для
газопрессовой сварки изготовляется двусторонней.
Слайд 12Особенность
Время нагрева стыка не зависит от
диаметра трубы, а лишь от толщины её стенки.
Это объясняется тем, что с изменением диаметра трубы соответственно меняется и диаметр горелки и число мундштуков, так что на каждый мундштук приходится всегда определённый участок поверхности металла трубы.
Это имеет большую практическую ценность и даёт возможность выполнения газопрессовой сварки стыков труб значительного диаметра с исключительной скоростью, не достижимой ни при одном из других способов сварки.
Слайд 13Достоинства
высокое качество сварных соединений,
отсутствие необходимости в присадочном материале и
мощных источников электроэнергии,
возможность использования природных газов,
дешевизна оборудования,
отсутствие необходимости поворачивать
трубы в процессе
сварки,
время сварки 3-5 минут.
Слайд 14Недостатки
неравномерность нагрева изделия по сечению при сварке в пластическом состоянии,
более
низкая производительность по сравнению с контактной сваркой.
основным недостатком газопрессовой
сварки является то, что основные характеристики процесса - температура, время осадки - определяются на глаз и зависят целиком от квалификации сварщика.
Слайд 15Параметры режима
температура нагрева (1200 — 1300º);
мощность горелки (1,5 —
2 л/час на 1 мм2 площади сечения)
удельное давление (1,5 —
4,5 кгс/мм2)
Давление горючего газа на входе в горелку 0,35 кгс/см2
Удельное давление усилия прессования. 1,5–1,75 кгс/мм2
Величина осадки (0,4 – r0,5 d)
Размах колебания горелки (0,5 d)
Здесь d – диаметр свариваемого вала.
