Слайд 1Р.А. Щеколдин Структурная геология Конспект лекций
Геометрия пласта
МГ
МВ
МИ

α

Р.А. Щеколдин Структурная геология Конспект лекций Геометрия пластаМГМВМИα

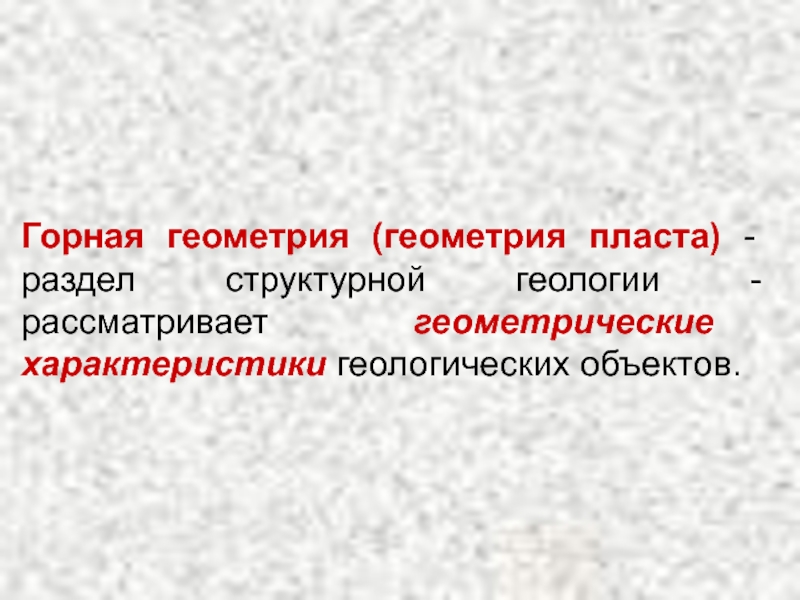

Слайд 2Горная геометрия (геометрия пласта) - раздел структурной геологии - рассматривает

геометрические характеристики геологических объектов.

Горная геометрия (геометрия пласта) - раздел структурной геологии - рассматривает геометрические характеристики геологических объектов.

Слайд 3Идеальный пласт

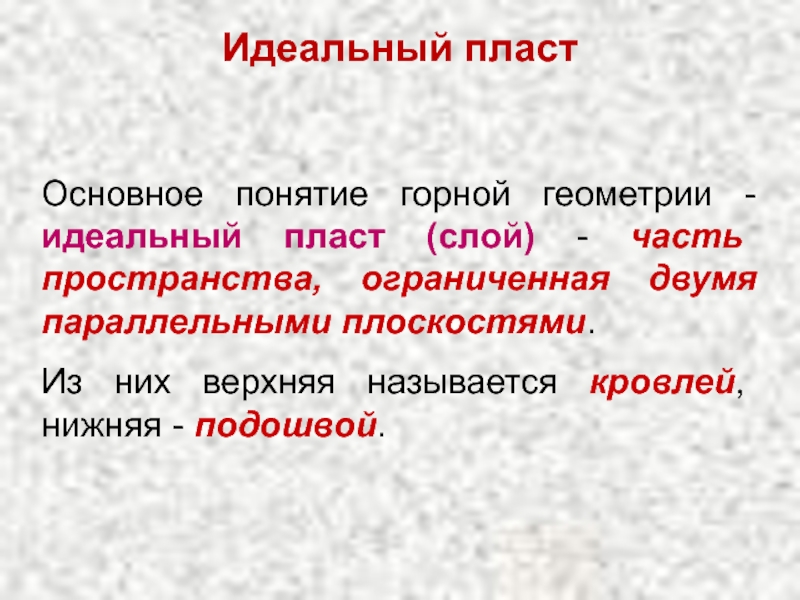

Основное понятие горной геометрии - идеальный пласт (слой) -

часть пространства, ограниченная двумя параллельными плоскостями.
Из них верхняя называется

кровлей, нижняя - подошвой.
Идеальный пластОсновное понятие горной геометрии - идеальный пласт (слой) - часть пространства, ограниченная двумя параллельными плоскостями. Из

Слайд 4Это понятие может быть применено к разным реальным геологическим объектам

плоской формы:
пластам осадочных пород,
покровам вулканических пород,


пластовым интрузиям и дайкам,

контактовым зонам интрузий,

жильным образованиям,

разрывным нарушениям и др.

Это понятие может быть применено к разным реальным геологическим объектам плоской формы: пластам осадочных пород, покровам вулканических

Слайд 5Мощность
Расстояние между подошвой и кровлей называется мощностью пласта.

МощностьРасстояние между подошвой и кровлей называется мощностью пласта.

Слайд 6Виды мощности
Кратчайшее расстояние от подошвы до кровли пласта - по

перпендикуляру - называется истинной мощностью (Ми)
Ми
Расстояние от подошвы до кровли

пласта в горизонтальной плоскости называется горизонтальной мощностью (Мг)

Расстояние от подошвы до кровли пласта по вертикальной линии называется вертикальной мощностью (Мв)

Мг

Мв

Расстояние вдоль земной поверхности - видимая мощность (Мвид) - зависит от соотношения между падением пласта и уклоном земной поверхности

Мвид

Мвид

Неполная мощность (сохранившаяся или вскрытая) наблюдается в том случае, когда отсутствует одна из поверхностей пласта (или обе):

сохранившаяся мощность (Мсохр) - расстояние от земной поверхности до подошвы пласта, кровля которого разрушена

вскрытая мощность (Мвскр) - расстояние от земной поверхности до кровли пласта, подошва которого находится на глубине

Мсохр

Мвскр


Виды мощностиКратчайшее расстояние от подошвы до кровли пласта - по перпендикуляру - называется истинной мощностью (Ми)МиРасстояние от

Слайд 7Элементы залегания

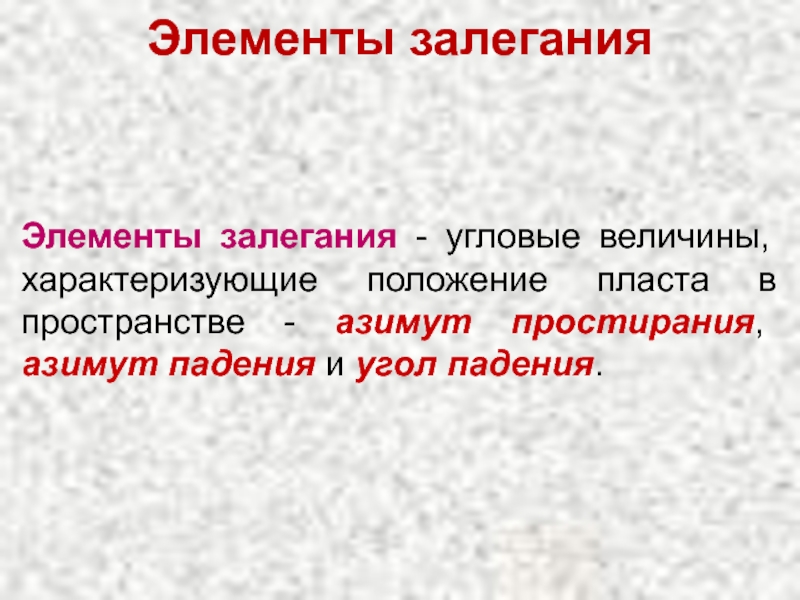

Элементы залегания - угловые величины, характеризующие положение пласта в

пространстве - азимут простирания, азимут падения и угол падения.

Элементы залеганияЭлементы залегания - угловые величины, характеризующие положение пласта в пространстве - азимут простирания, азимут падения и

Слайд 8в
а
а
б


б
горизонтальная
плоскость
поверхность
пласта
Линия простирания (а-а) - линия пересечения поверхности пласта горизонтальной плоскостью
Линия

падения (б-б) перпендикулярна линии простирания и проходит по поверхности пласта

сверху вниз

Линия (б-в) – проекция линии падения на горизонтальную плоскость


α

Угол падения (α) - угол между линией падения и ее проекцией на горизонтальную плоскость

вааббгоризонтальнаяплоскостьповерхностьпластаЛиния простирания (а-а) - линия пересечения поверхности пласта горизонтальной плоскостьюЛиния падения (б-б) перпендикулярна линии простирания и проходит

Слайд 9Поверхность
пласта
Линия
простирания
Поверхность воды –лучшая модель горизонтальной поверхности

Поверхность пластаЛиния простиранияПоверхность воды –лучшая модель горизонтальной поверхности

Слайд 10Линия
падения

Линияпадения

Слайд 11Угол падения

α

Угол паденияα

Слайд 12Азимут простирания - угол между направлением на север и линией

простирания, измеренный по часовой стрелке.
Может иметь два значения, различающиеся

на 180°. Однако принято записывать северо-восточное или северо-западное значение.
Азимут простирания - угол между направлением на север и линией простирания, измеренный по часовой стрелке. Может иметь

Слайд 13Азимут падения - угол между направлением на север и проекцией

линии падения на горизонтальную плоскость. Может иметь только одно значение.


Азимут падения - угол между направлением на север и проекцией линии падения на горизонтальную плоскость. Может иметь

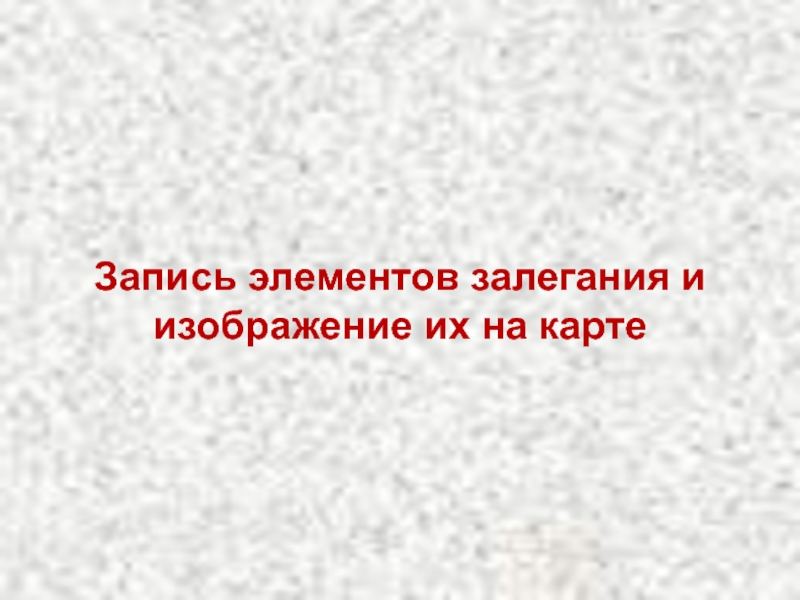

Слайд 14Запись элементов залегания и изображение их на карте

Запись элементов залегания и изображение их на карте

Слайд 15При горизонтальном залегании нет ни угла падения, ни азимутов простирания

и падения
Поэтому записывается просто:
«Залегание горизонтальное»
Изображение на карте:

При горизонтальном залегании нет ни угла падения, ни азимутов простирания и паденияПоэтому записывается просто:«Залегание горизонтальное»Изображение на карте:

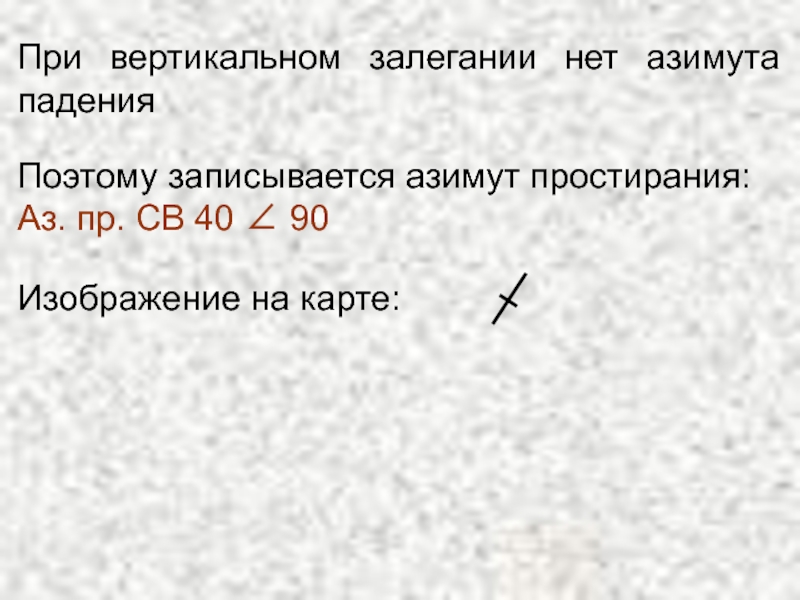

Слайд 16При вертикальном залегании нет азимута падения
Поэтому записывается азимут простирания:
Аз. пр.

СВ 40 ∠ 90
Изображение на карте:

При вертикальном залегании нет азимута паденияПоэтому записывается азимут простирания:Аз. пр. СВ 40 ∠ 90Изображение на карте:

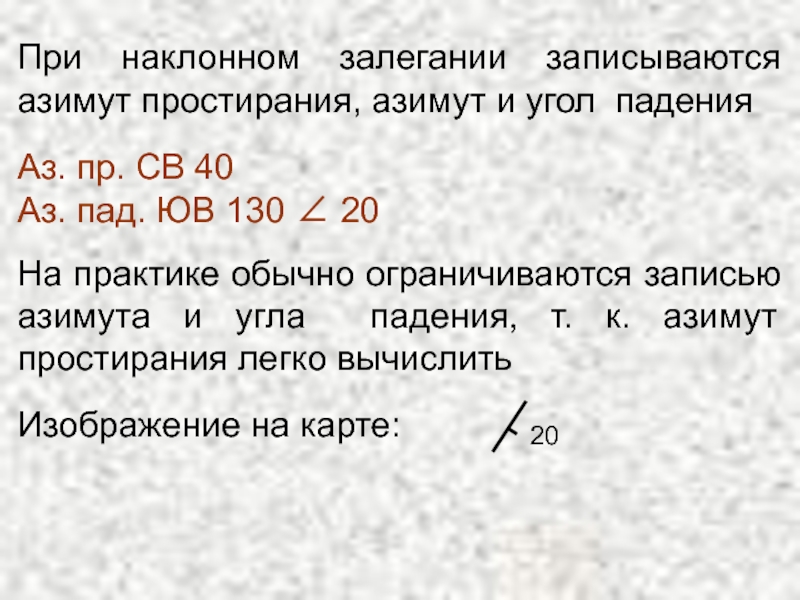

Слайд 17При наклонном залегании записываются азимут простирания, азимут и угол падения
Аз.

пр. СВ 40
Аз. пад. ЮВ 130 ∠ 20
Изображение на карте:
На

практике обычно ограничиваются записью азимута и угла падения, т. к. азимут простирания легко вычислить
При наклонном залегании записываются азимут простирания, азимут и угол паденияАз. пр. СВ 40Аз. пад. ЮВ 130 ∠

Слайд 18При опрокинутом залегании также записываются азимут и угол падения, но

уточняется, что залегание опрокинутое:
Аз. пад. ЮВ 130 ∠ 70 (опрокинутое)

на карте:
При опрокинутом залегании также записываются азимут и угол падения, но уточняется, что залегание опрокинутое:Аз. пад. ЮВ 130

Слайд 19


Измерение азимута падения и угла падения с помощью горного

компаса.

                                                      Измерение азимута падения и угла падения с помощью горного компаса.

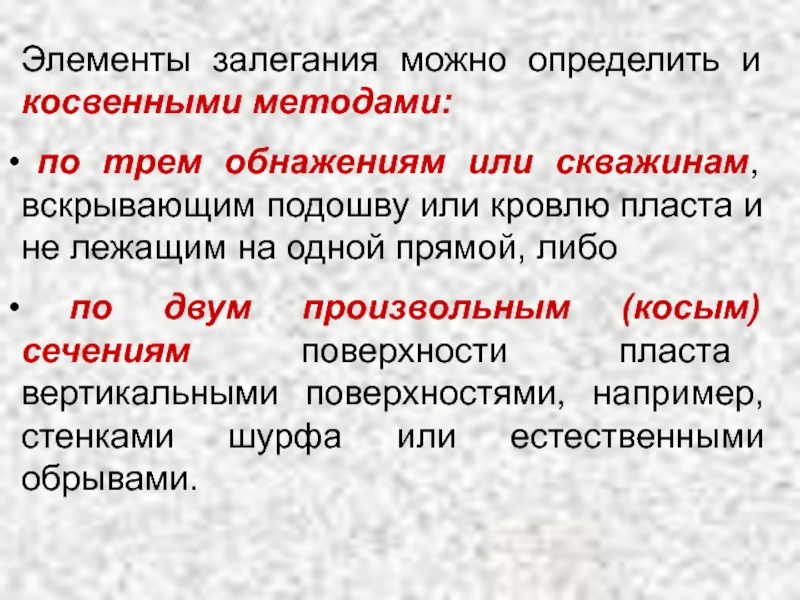

Слайд 20Элементы залегания можно определить и косвенными методами:
по трем обнажениям

или скважинам, вскрывающим подошву или кровлю пласта и не лежащим

на одной прямой, либо
по двум произвольным (косым) сечениям поверхности пласта вертикальными поверхностями, например, стенками шурфа или естественными обрывами.
Элементы залегания можно определить и косвенными методами: по трем обнажениям или скважинам, вскрывающим подошву или кровлю пласта

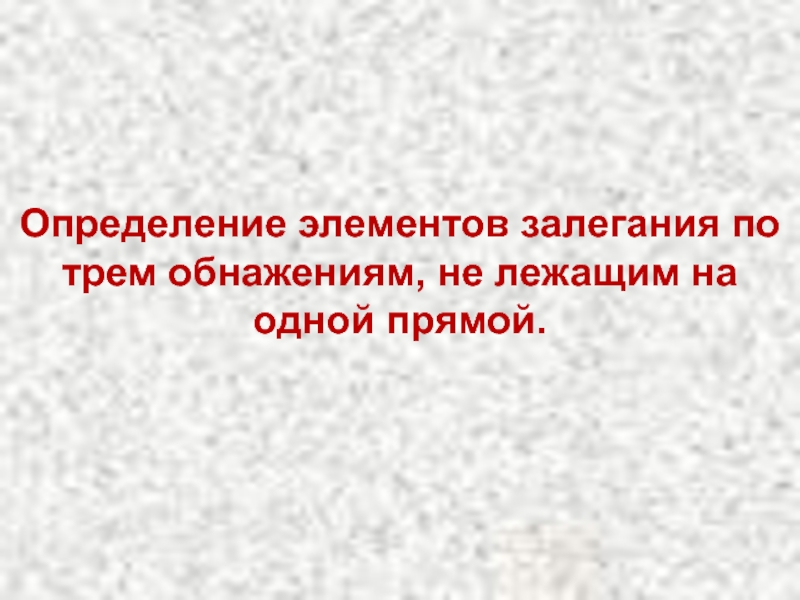

Слайд 21Определение элементов залегания по трем обнажениям, не лежащим на одной

прямой.

Определение элементов залегания по трем обнажениям, не лежащим на одной прямой.

Слайд 22

300






200



320
220
200
220
240
260
280
300
линия
простирания
линия
падения
h

α
Вначале нужно определить высотные отметки обнажений
Самое высокое (3) и самое

низкое (1) обнажения соединяются отрезком прямой
На этом отрезке находится точка

с такой же отметкой, как и у оставшегося обнажения (2)

1

2

3

Через эту точку и обн. 2 проводится прямая, которая является линией простирания

Из обн. 3 на нее опускается перпендикуляр, который являеся проекцией линии падения на горизонтальную плоскость

От точки пересечения этого перпендикуляра с линией простирания откладывается отрезок h, равный превышению обн. 3 над обн. 2, выраженному в масштабе карты

Конец этого отрезка соединяется с обн. 3.

Получаем угол падения (α)

300200320220200220240260280300линияпростираниялинияпаденияhαВначале нужно определить высотные отметки обнаженийСамое высокое (3) и самое низкое (1) обнажения соединяются отрезком прямойНа этом

Слайд 23Определение элементов залегания по двум косым сечениям

Определение элементов залегания по двум косым сечениям

Слайд 24
β1, β2 - азимуты косых сечений;
поверхность
пласта
горизонтальная
поверхность
С
Ю

β1
β2
β
α1

α2
α
O
A
C
D
B
α1, α2 - углы

видимых падений в косых сечениях
BC - линия простирания
AD - линия

падения

OD - ее проекция на горизонтальную плоскость

β - азимут падения

α - угол падения

Построим схематическую блок-диаграмму

β1, β2 - азимуты косых сечений; поверхностьпластагоризонтальнаяповерхностьСЮβ1β2βα1α2αOACDBα1, α2 - углы видимых падений в косых сеченияхBC - линия

Слайд 25С
Ю
β1
β2

90−α1
90−α2
α
A1
O
A2
A3
B
D
C
Чертеж ориентирован относительно линии север-юг
Из некоторой произвольно выбранной точки O

проводятся два луча по направлениям косых сечений β1 и β2

.

При точке О восстанавливаются перпендикуляры к обоим направлениям и на них откладываются отрезки OA1 и OA2 произвольной, но равной длины

При конце перпендикуляра к первому направлению видимого падения (точке A1) строится угол, дополнительный к углу видимого падения по этому направлению, 90°— α1

При конце второго перпендикуляра (точке A2) строится угол, дополнительный к углу видимого падения по второму направлению, 90°— α2

Стороны этих углов продолжаются до пересечения с направлениями видимых падений в точках B и C

Через эти точки проводится прямая BC – линия простирания

Из точки O на линию простирания опускается перпендикуляр OD – направление падения (β)

Из точки O восстанавливается перпендикуляр к направлению падения и на нем откладывается отрезок OA3 , равный отрезкам OA1 и OA2

β

Точка A3 соединяется с точкой D отрезком прямой

Полученный угол A3DO и является искомым углом падения (α)

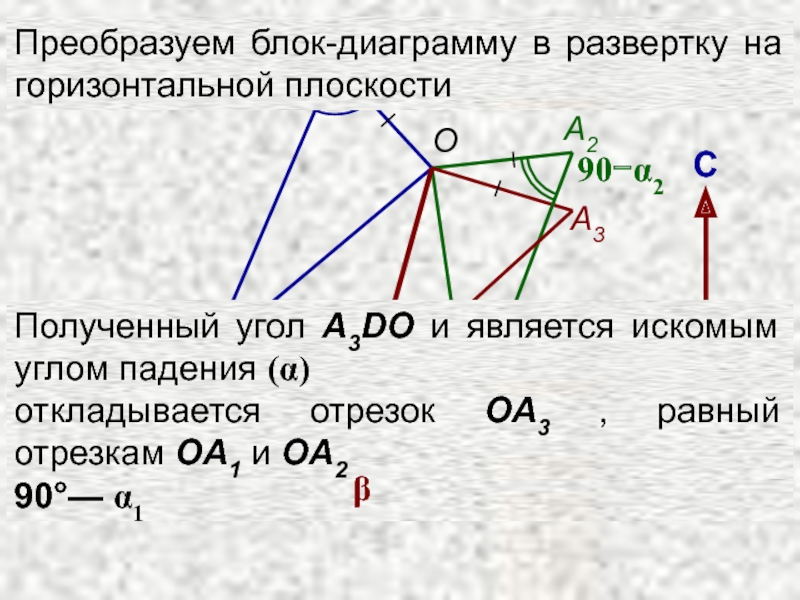

Преобразуем блок-диаграмму в развертку на горизонтальной плоскости

СЮβ1β290−α190−α2αA1OA2A3BDCЧертеж ориентирован относительно линии север-югИз некоторой произвольно выбранной точки O проводятся два луча по направлениям косых сечений

Слайд 26Изображение горизонтальных, наклонных и вертикальных слоев на геологических картах в

равнинном и расчлененном рельефе

Изображение горизонтальных, наклонных и вертикальных слоев на геологических картах в равнинном и расчлененном рельефе

Слайд 27I. Горизонтальные слои
В равнинном рельефе на поверхности будут обнажаться одни

и те же слои, т.е., на карте вся поверхность будет

закрашена одним цветом.

А) В равнинном рельефе

Однако поскольку даже равнинные местности прорезаны долинами водотоков (рек, ручьев), то в этих долинах в виде узких полос вскрываются более древние слои.

I. Горизонтальные слоиВ равнинном рельефе на поверхности будут обнажаться одни и те же слои, т.е., на карте

Слайд 28
I. Горизонтальные слои
Б) В расчлененном рельефе




200

180

160


140
120
А
Б
разрез
А
Б
200
180
160
140
120










Горизонтальные пласты на карте местности

с расчлененным рельефом ограничены криволинейными контурами, огибающими горизонтали рельефа земной

поверхности и нигде их не пересекающими

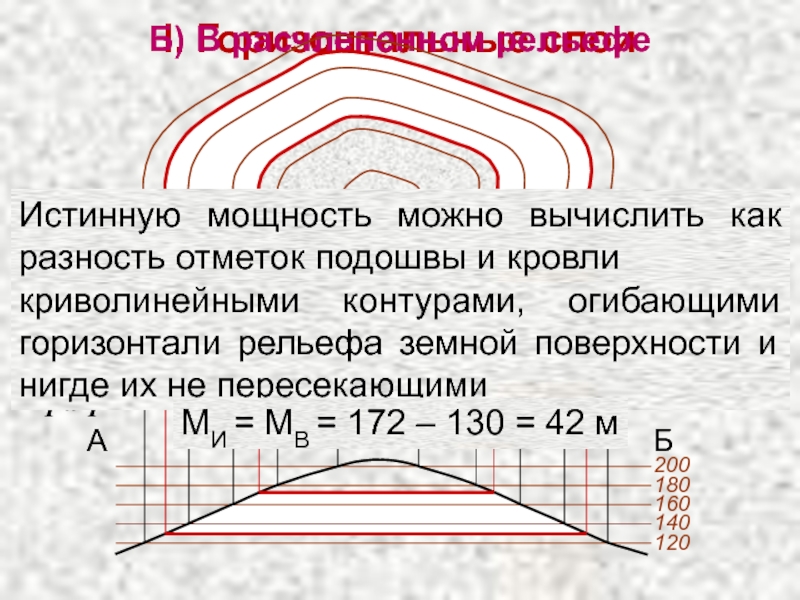

Истинную мощность можно вычислить как разность отметок подошвы и кровли

МИ = МВ = 172 – 130 = 42 м

I. Горизонтальные слоиБ) В расчлененном рельефе200180160140120АБразрезАБ200180160140120Горизонтальные пласты на карте местности с расчлененным рельефом ограничены криволинейными контурами, огибающими

Слайд 29II. Наклонные слои
Поверхности напластования - наклонные плоскости - при пересечении

с горизонтальной плоскостью образуют прямые линии, расстояние между которыми -

горизонтальная мощность - зависит от угла падения

А) В равнинном рельефе

При одной и той же истинной мощности горизонтальная мощность тем меньше, чем больше угол падения

МИ = МГ · sin α

МГ

МГ

II. Наклонные слоиПоверхности напластования - наклонные плоскости - при пересечении с горизонтальной плоскостью образуют прямые линии, расстояние

Слайд 30




200

180

160


140
120
А
Б
разрез
А
Б
200
180
160
140
120










II. Наклонные слои
Б) В расчлененном рельефе
Наклонные пласты на карте ограничены

криволинейными контурами, пересекающими горизонтали рельефа земной поверхности
При уменьшении угла падения

линия выхода приближается к горизонталям, при увеличении - приближается к прямой

Расстояние между подошвой и кровлей на карте - проекция видимой мощности на горизонтальную плоскость – может иметь любое значение в зависимости от соотношения между элементами залегания пласта и уклоном рельефа местности

200180160140120АБразрезАБ200180160140120II. Наклонные слоиБ) В расчлененном рельефеНаклонные пласты на карте ограничены криволинейными контурами, пересекающими горизонтали рельефа земной поверхностиПри

Слайд 31


200

180

160


140
120
А
Б
разрез
А
Б
200
180
160
140
120










III. Вертикальные слои
Вертикальные пласты на карте, независимо от характера рельефа,

ограничены параллельными прямыми, пересекающими горизонтали рельефа земной поверхности и совпадающими

с простиранием пласта

Расстояние между подошвой и кровлей на карте - горизонтальная мощность, совпадающая с истинной мощностью

200180160140120АБразрезАБ200180160140120III. Вертикальные слоиВертикальные пласты на карте, независимо от характера рельефа, ограничены параллельными прямыми, пересекающими горизонтали рельефа земной

Слайд 32Построение выхода наклонного пласта
Чтобы построить выход подошвы или кровли наклонного

пласта на карте местности с расчлененным рельефом, нужно изобразить эту

поверхность в стратоизогипсах с тем же сечением, что и у горизонталей рельефа. Для этого нужно знать элементы залегания пласта и его отметку хотя бы в одной точке.

130

130

140

150

160

120

110

100

h


20°

Заложение стратоизогипс определяется исходя из угла падения и масштаба карты

h – сечение горизонталей в масштабе карты

100

110

120

130

140

150

160

Построение выхода  наклонного пластаЧтобы построить выход подошвы или кровли наклонного пласта на карте местности с расчлененным

Слайд 33








Затем требуется найти точки пересечения стратоизогипс и горизонталей с одинаковыми

отметками















Найденные точки надо соединить плавной кривой
Эта кривая не должна пересекать

ни горизонтали, ни стратоизогипсы в других местах, кроме найденных точек
Затем требуется найти точки пересечения стратоизогипс и горизонталей с одинаковыми отметкамиНайденные точки надо соединить плавной кривойЭта кривая

Слайд 34Три основных случая выхода наклонного пласта в расчлененном рельефе

Три основных случая  выхода наклонного пласта  в расчлененном рельефе

Слайд 35

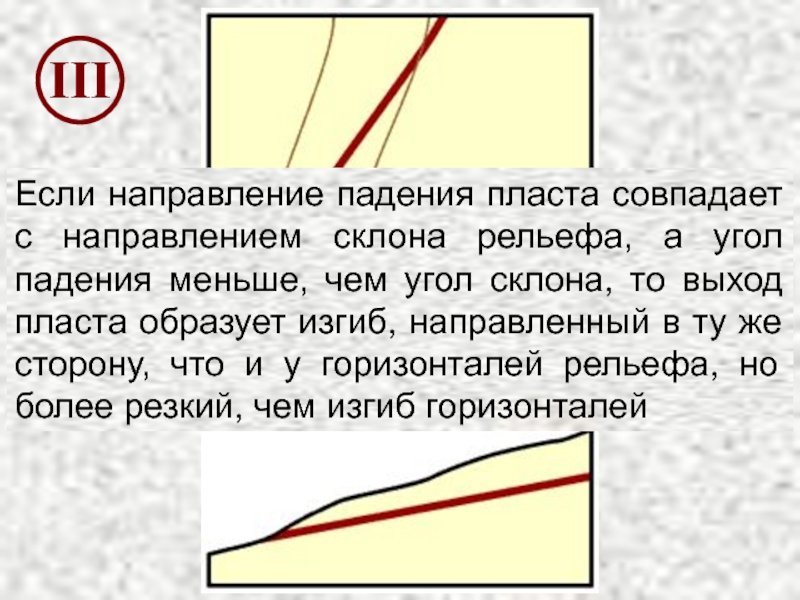

Если направление падения пласта совпадает с направлением склона рельефа, а

угол падения больше, чем угол склона, то выход пласта образует

изгиб в сторону, противоположную изгибу горизонталей рельефа


I

Если направление падения пласта совпадает с направлением склона рельефа, а угол падения больше, чем угол склона, то

Слайд 36

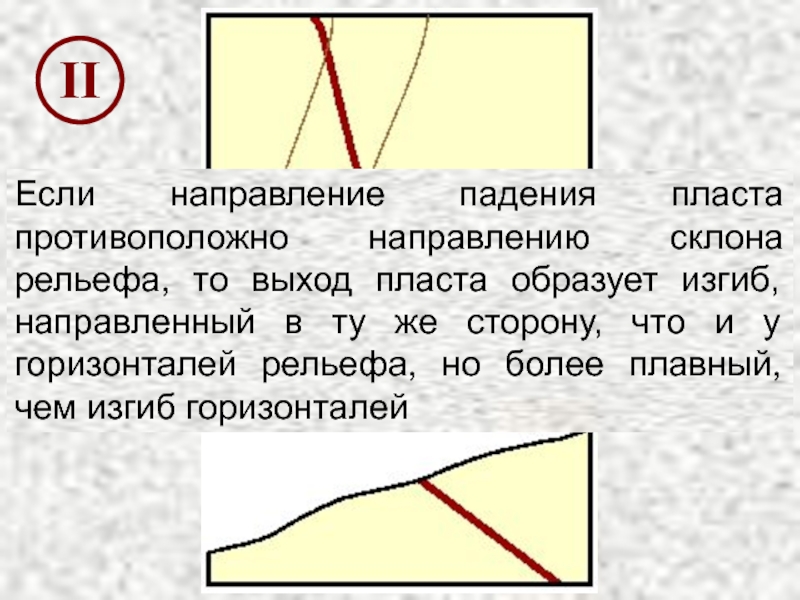

Если направление падения пласта противоположно направлению склона рельефа, то выход

пласта образует изгиб, направленный в ту же сторону, что и

у горизонталей рельефа, но более плавный, чем изгиб горизонталей


II

Если направление падения пласта противоположно направлению склона рельефа, то выход пласта образует изгиб, направленный в ту же

Слайд 37
Если направление падения пласта совпадает с направлением склона рельефа, а

угол падения меньше, чем угол склона, то выход пласта образует

изгиб, направленный в ту же сторону, что и у горизонталей рельефа, но более резкий, чем изгиб горизонталей



III

Если направление падения пласта совпадает с направлением склона рельефа, а угол падения меньше, чем угол склона, то

Слайд 38Определение элементов залегания и мощности пласта с помощью стратоизогипс

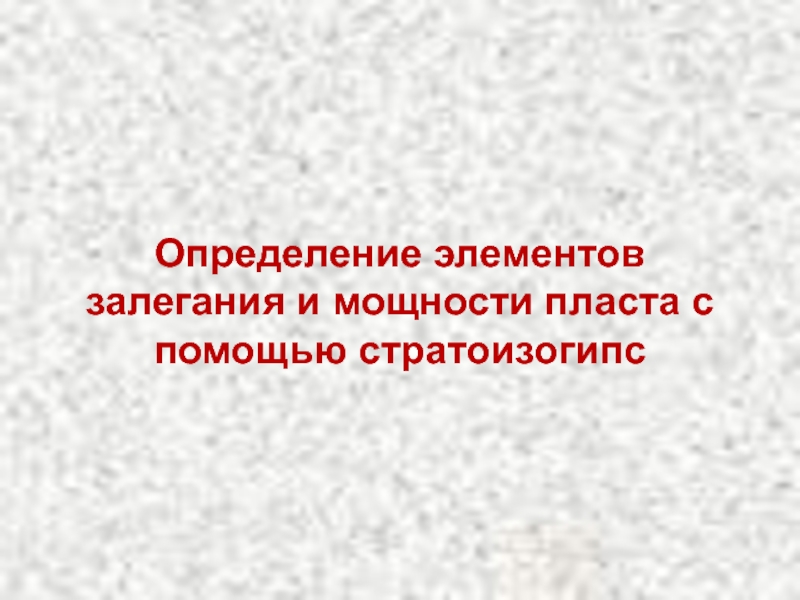

Определение элементов залегания и мощности пласта с помощью стратоизогипс

Слайд 39Определение элементов залегания




180



200

подошва




200 п
180 п
линия падения
h

α
Для определения элементов залегания

используется одна линия выхода (подошва или кровля) и две горизонтали

рельефа с разными отметками, каждая из которых пересекает линию выхода в двух точках.

Через эти точки проводятся стратоизогипсы (на рисунке 180 п и 200 п).
Любая стратоизогипса является линией простирания.

Перпендикулярно стратоизогипсам проводится линия падения (она направлена в сторону стратоизогипсы с меньшей отметкой).

Для построения угла падения от точки пересечения линии падения со стратоизогипсой откладывается отрезок (h=200-180=20 м), равный разности отметок стратоизогипс в масштабе карты.

Через конец этого отрезка и точку пересечения линии падения со второй стратоизогипсой проводится линия.

Угол между этой линией и линией падения - это угол падения пласта (α).

Определение элементов залегания180200подошва 200 п180 плиния паденияhαДля определения элементов залегания используется одна линия выхода (подошва или кровля)

Слайд 40Определение мощности



180



подошва
кровля





180 п

α
МГ
180 к
Для определения мощности используются две

линии выхода (подошва и кровля) и одна горизонталь рельефа, которая

пересекает линии выхода в двух точках каждую.

Через эти точки проводятся стратоизогипсы (на рисунке 180 п и 180 к).

Перпендикулярно стратоизогипсам проводится отрезок прямой, который представляет собой горизонтальную мощность пласта (МГ).

Отложив определенный ранее угол падения пласта (α), строим так называемый треугольник мощностей, второй катет в котором - вертикальная мощность (МВ), а высота, опущенная на гипотенузу - истинная мощность (МИ).

МВ

МИ

Определение мощности180подошва кровля 180 пαМГ180 кДля определения мощности используются две линии выхода (подошва и кровля) и одна

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
