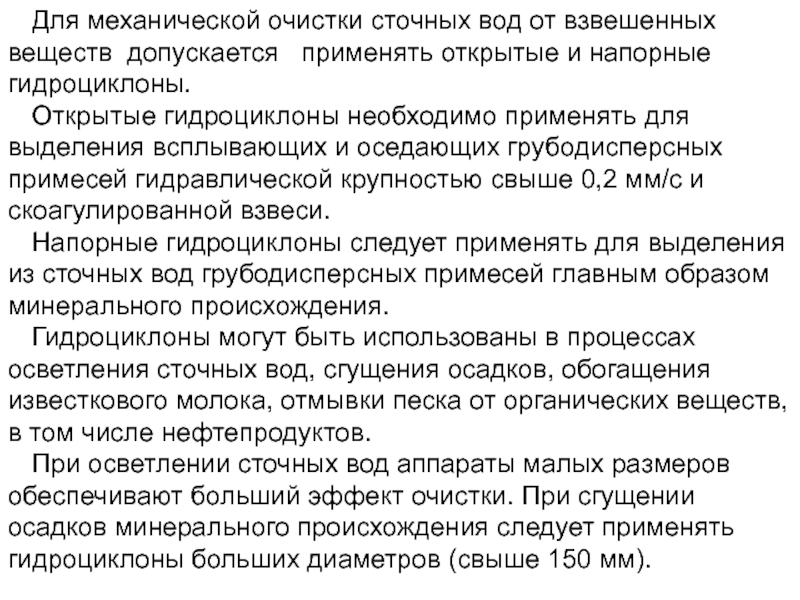

Слайд 2Для механической очистки сточных вод от взвешенных веществ допускается
применять открытые и напорные гидроциклоны.
Открытые гидроциклоны необходимо применять для выделения
всплывающих и оседающих грубодисперсных примесей гидравлической крупностью свыше 0,2 мм/с и скоагулированной взвеси.
Напорные гидроциклоны следует применять для выделения из сточных вод грубодисперсных примесей главным образом минерального происхождения.
Гидроциклоны могут быть использованы в процессах осветления сточных вод, сгущения осадков, обогащения известкового молока, отмывки песка от органических веществ, в том числе нефтепродуктов.
При осветлении сточных вод аппараты малых размеров обеспечивают больший эффект очистки. При сгущении осадков минерального происхождения следует применять гидроциклоны больших диаметров (свыше 150 мм).
Слайд 3Удельную гидравлическую нагрузку qhc, м3/(м2⋅ч), для открытых гидроциклонов
следует определять по формуле
u0 — гидравлическая крупность частиц, которые
необходимо выделить для обеспечения требуемого эффекта, мм/с; Khc — коэффициент пропорциональности, зависящий от типа гидроциклона и равный для гидроциклонов:
- без внутренних устройств — 0,61;
- с конической диафрагмой и внутренним цилиндром - 1,98;
- многоярусного с центральными выпусками
nti — число ярусов; Dhc — диаметр гидроциклона, м; den — диаметр окружности, на которой располагаются раструбы выпусков, м;

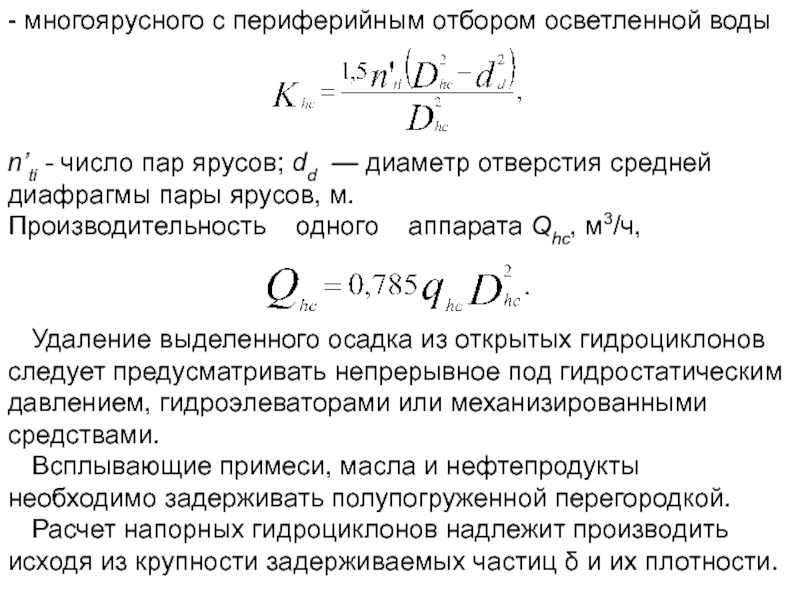

Слайд 4- многоярусного с периферийным отбором осветленной воды
n’ti - число пар
ярусов; dd — диаметр отверстия средней диафрагмы пары ярусов, м.
Производительность
одного аппарата Qhc, м3/ч,
Удаление выделенного осадка из открытых гидроциклонов следует предусматривать непрерывное под гидростатическим давлением, гидроэлеваторами или механизированными средствами.
Всплывающие примеси, масла и нефтепродукты необходимо задерживать полупогруженной перегородкой.
Расчет напорных гидроциклонов надлежит производить исходя из крупности задерживаемых частиц δ и их плотности.
Слайд 5Диаметр гидроциклона D’hc
Основные размеры напорного гидроциклона следует подбирать поданным
заводов-изготовителей.
Давление на входе в напорный гидроциклон над лежит принимать:
- 0,15-0,4
МПа - при одноступенчатых схемах осветления и сгущения осадков и многоступенчатых установках, работающих с разрывом струи;
- 0,35-0,6 МПа - при многоступенчатых схемах, работающих без разрыва струи.
Число резервных аппаратов следует принимать:
- при очистке сточных вод и уплотнении осадков, твердая фаза которых не обладает абразивными свойствами, - один при числе рабочих аппаратов до 10, два — при числе до 15 и по одному на каждые десять при числе рабочих аппаратов свыше 15;
при очистке сточных вод и осадков с абразивной твердой фазой — 25 % числа рабочих аппаратов.
Слайд 6Производительность напорного гидроциклона Q’hc, м3/ч, назначенных размеров
g — ускорение
силы тяжести, м/с2; ΔP - потери давления в гидроциклоне, МПа;
den, dex - диаметры питающего и сливного патрубков, мм.
В зависимости от требуемой эффективности очистки сточных вод и степени сгущения осадков обработка в напорных гидроциклонах может осуществляться в одну, две или три ступени путем последовательного соединения аппаратов с разрывом и без разрыва струи.
Для сокращения потерь воды с удаляемым осадком шламовый патрубок гидроциклона первой ступени следует герметично присоединять к шламовому резервуару.
На первой ступени следует использовать гидроциклоны больших размеров для задержания основной массы взвешенных веществ и крупных частиц взвеси, которые могут засорить гидроциклоны малых размеров, используемые на последующих ступенях установки.

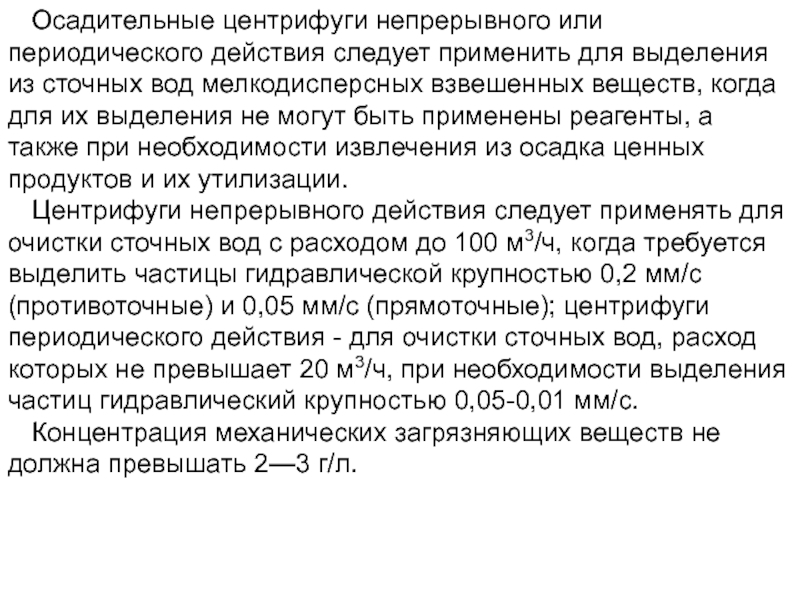

Слайд 8Осадительные центрифуги непрерывного или периодического действия следует применить для выделения
из сточных вод мелкодисперсных взвешенных веществ, когда для их выделения
не могут быть применены реагенты, а также при необходимости извлечения из осадка ценных продуктов и их утилизации.
Центрифуги непрерывного действия следует применять для очистки сточных вод с расходом до 100 м3/ч, когда требуется выделить частицы гидравлической крупностью 0,2 мм/с (противоточные) и 0,05 мм/с (прямоточные); центрифуги периодического действия - для очистки сточных вод, расход которых не превышает 20 м3/ч, при необходимости выделения частиц гидравлический крупностью 0,05-0,01 мм/с.
Концентрация механических загрязняющих веществ не должна превышать 2—3 г/л.
Слайд 9Подбор необходимого типоразмера осадительной центрифуги необходимо производить по величине требуемого
фактора разделения Fr, при котором обеспечивается наибольшая степень очистки. Фактор
разделения Fr и продолжительность центрифугирования tcf, с, следует определять по результатам экспериментальных данных, полученных в лабораторных условиях.
Объемную производительность центрифуги Qcf, м3/ч, надлежит рассчитывать по формуле
Wcf - объем ванны ротора центрифуги, м3; Kcf — коэффициент использования объема центрифуги, принимаемый равным 0,4-0,6.

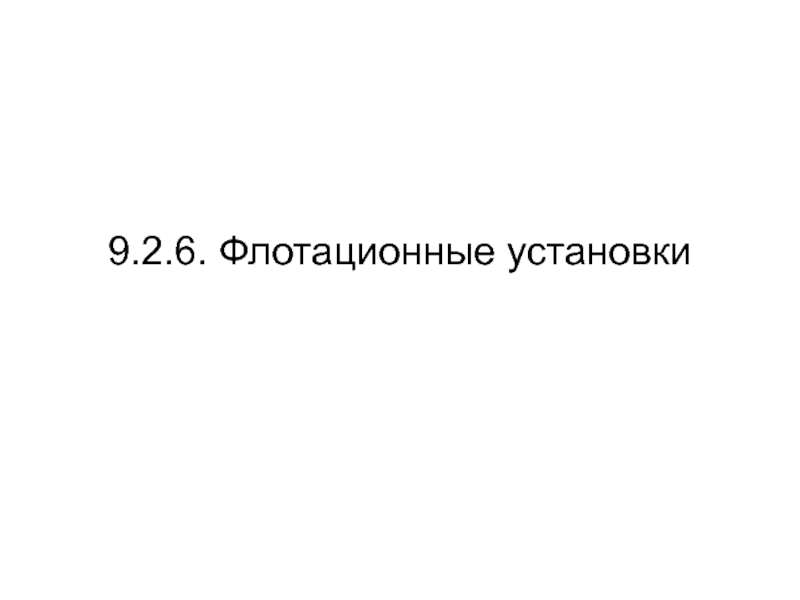

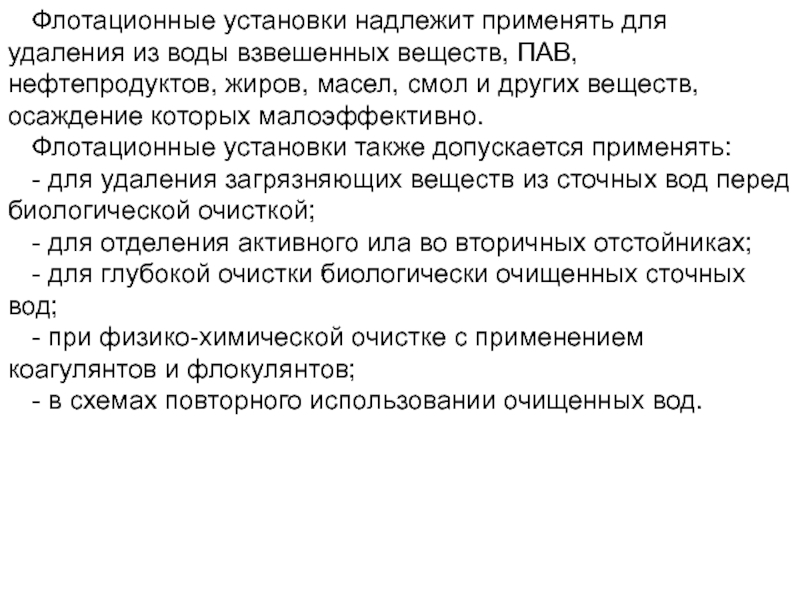

Слайд 11Флотационные установки надлежит применять для удаления из воды взвешенных веществ,
ПАВ, нефтепродуктов, жиров, масел, смол и других веществ, осаждение которых
малоэффективно.
Флотационные установки также допускается применять:
- для удаления загрязняющих веществ из сточных вод перед биологической очисткой;
- для отделения активного ила во вторичных отстойниках;
- для глубокой очистки биологически очищенных сточных вод;
- при физико-химической очистке с применением коагулянтов и флокулянтов;
- в схемах повторного использовании очищенных вод.

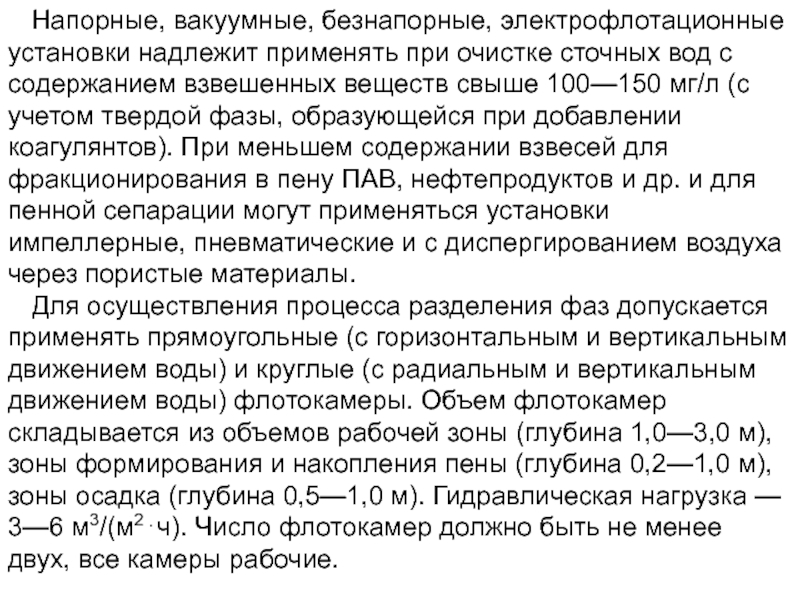

Слайд 12Напорные, вакуумные, безнапорные, электрофлотационные установки надлежит применять при очистке сточных
вод с содержанием взвешенных веществ свыше 100—150 мг/л (с учетом
твердой фазы, образующейся при добавлении коагулянтов). При меньшем содержании взвесей для фракционирования в пену ПАВ, нефтепродуктов и др. и для пенной сепарации могут применяться установки импеллерные, пневматические и с диспергированием воздуха через пористые материалы.
Для осуществления процесса разделения фаз допускается применять прямоугольные (с горизонтальным и вертикальным движением воды) и круглые (с радиальным и вертикальным движением воды) флотокамеры. Объем флотокамер складывается из объемов рабочей зоны (глубина 1,0—3,0 м), зоны формирования и накопления пены (глубина 0,2—1,0 м), зоны осадка (глубина 0,5—1,0 м). Гидравлическая нагрузка — 3—6 м3/(м2⋅ч). Число флотокамер должно быть не менее двух, все камеры рабочие.

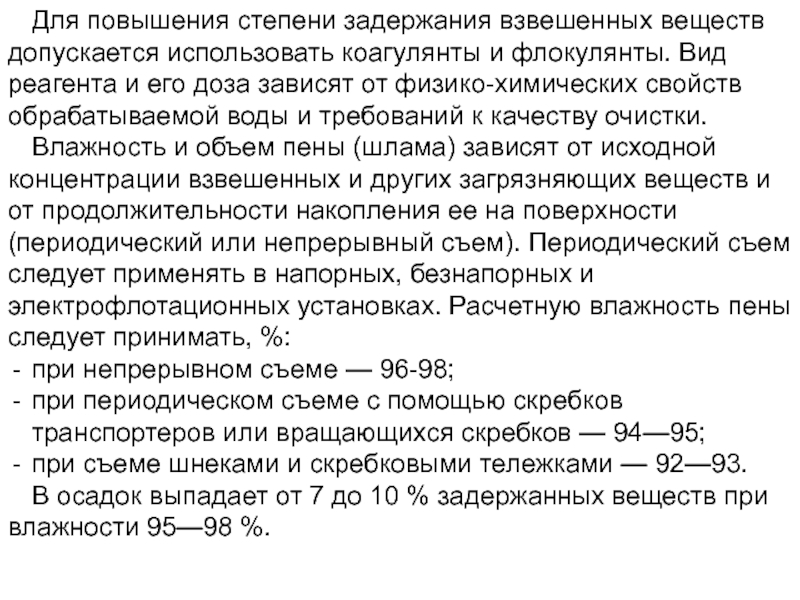

Слайд 13Для повышения степени задержания взвешенных веществ допускается использовать коагулянты и
флокулянты. Вид реагента и его доза зависят от физико-химических свойств
обрабатываемой воды и требований к качеству очистки.
Влажность и объем пены (шлама) зависят от исходной концентрации взвешенных и других загрязняющих веществ и от продолжительности накопления ее на поверхности (периодический или непрерывный съем). Периодический съем следует применять в напорных, безнапорных и электрофлотационных установках. Расчетную влажность пены следует принимать, %:
при непрерывном съеме — 96-98;
при периодическом съеме с помощью скребков транспортеров или вращающихся скребков — 94—95;
при съеме шнеками и скребковыми тележками — 92—93.
В осадок выпадает от 7 до 10 % задержанных веществ при влажности 95—98 %.
Слайд 14Объем пены (шлама) Wmud при влажности 94—95 % может быть
определен по формуле (% к объему обрабатываемой воды)
Cen — исходная
концентрация нерастворенных примесей, г/л.

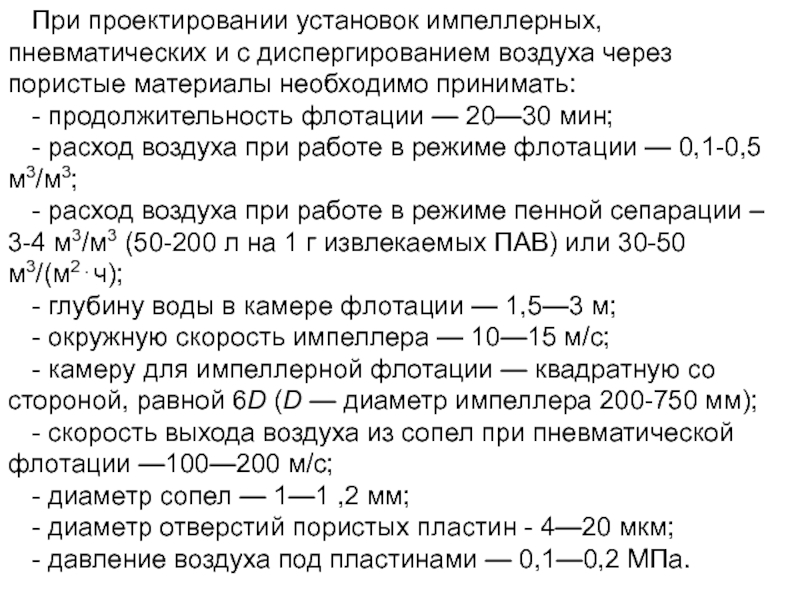

Слайд 15При проектировании установок импеллерных, пневматических и с диспергированием воздуха через
пористые материалы необходимо принимать:
- продолжительность флотации — 20—30 мин;
- расход воздуха при работе в режиме флотации — 0,1-0,5 м3/м3;
- расход воздуха при работе в режиме пенной сепарации – 3-4 м3/м3 (50-200 л на 1 г извлекаемых ПАВ) или 30-50 м3/(м2⋅ч);
- глубину воды в камере флотации — 1,5—3 м;
- окружную скорость импеллера — 10—15 м/с;
- камеру для импеллерной флотации — квадратную со стороной, равной 6D (D — диаметр импеллера 200-750 мм);
- скорость выхода воздуха из сопел при пневматической флотации —100—200 м/с;
- диаметр сопел — 1—1 ,2 мм;
- диаметр отверстий пористых пластин - 4—20 мкм;
- давление воздуха под пластинами — 0,1—0,2 МПа.

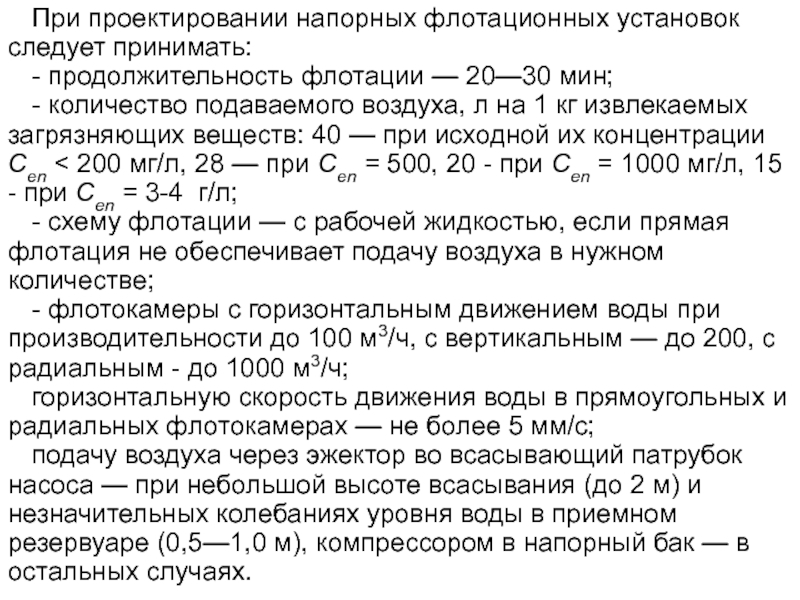

Слайд 16При проектировании напорных флотационных установок следует принимать:
- продолжительность флотации
— 20—30 мин;
- количество подаваемого воздуха, л на 1
кг извлекаемых загрязняющих веществ: 40 — при исходной их концентрации Cen < 200 мг/л, 28 — при Cen = 500, 20 - при Cen = 1000 мг/л, 15 - при Cen = 3-4 г/л;
- схему флотации — с рабочей жидкостью, если прямая флотация не обеспечивает подачу воздуха в нужном количестве;
- флотокамеры с горизонтальным движением воды при производительности до 100 м3/ч, с вертикальным — до 200, с радиальным - до 1000 м3/ч;
горизонтальную скорость движения воды в прямоугольных и радиальных флотокамерах — не более 5 мм/с;
подачу воздуха через эжектор во всасывающий патрубок насоса — при небольшой высоте всасывания (до 2 м) и незначительных колебаниях уровня воды в приемном резервуаре (0,5—1,0 м), компрессором в напорный бак — в остальных случаях.

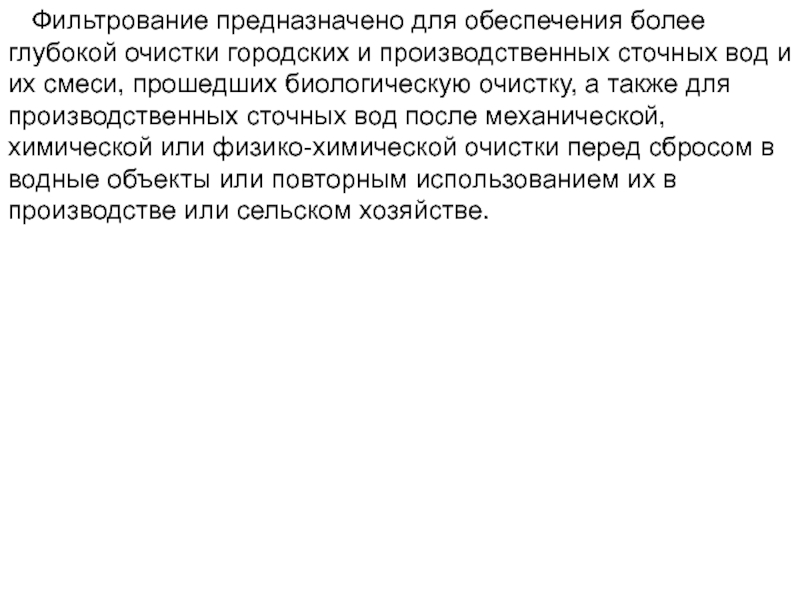

Слайд 18Фильтрование предназначено для обеспечения более глубокой очистки городских и производственных
сточных вод и их смеси, прошедших биологическую очистку, а также
для производственных сточных вод после механической, химической или физико-химической очистки перед сбросом в водные объекты или повторным использованием их в производстве или сельском хозяйстве.

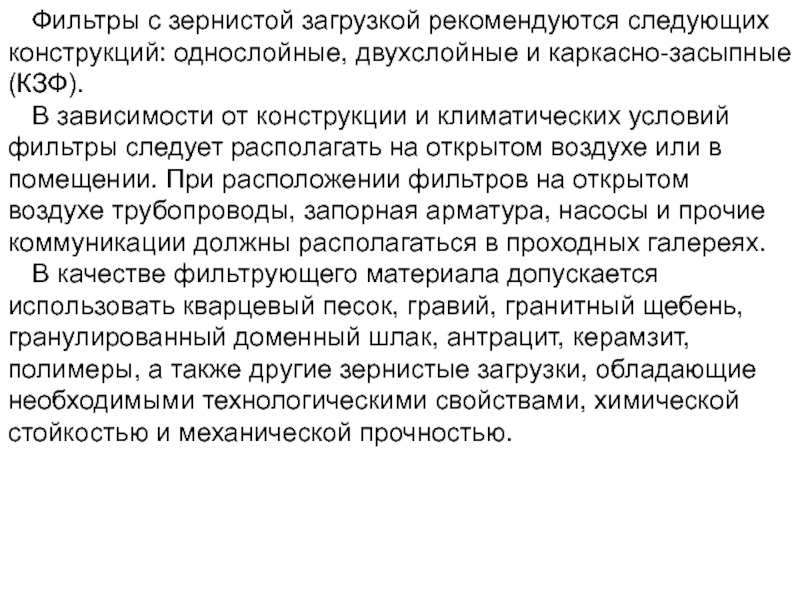

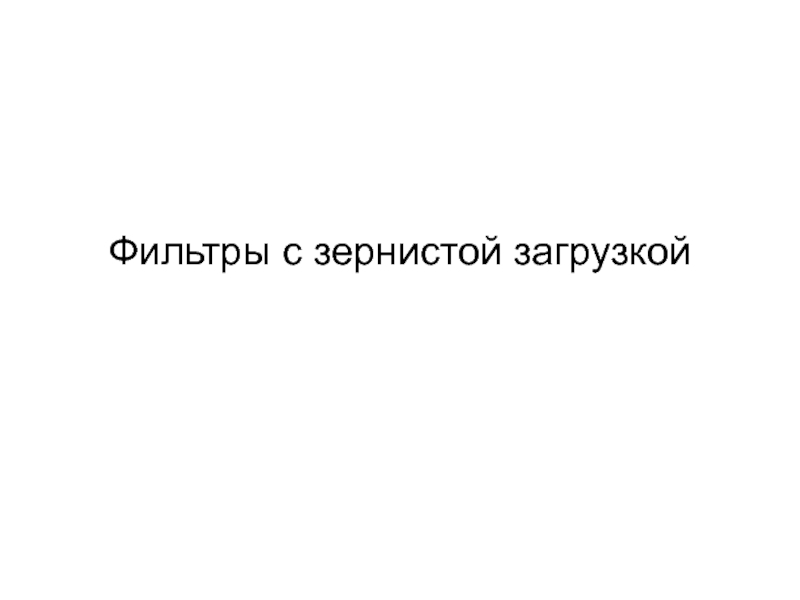

Слайд 20Фильтры с зернистой загрузкой рекомендуются следующих конструкций: однослойные, двухслойные и
каркасно-засыпные (КЗФ).
В зависимости от конструкции и климатических условий фильтры следует
располагать на открытом воздухе или в помещении. При расположении фильтров на открытом воздухе трубопроводы, запорная арматура, насосы и прочие коммуникации должны располагаться в проходных галереях.
В качестве фильтрующего материала допускается использовать кварцевый песок, гравий, гранитный щебень, гранулированный доменный шлак, антрацит, керамзит, полимеры, а также другие зернистые загрузки, обладающие необходимыми технологическими свойствами, химической стойкостью и механической прочностью.

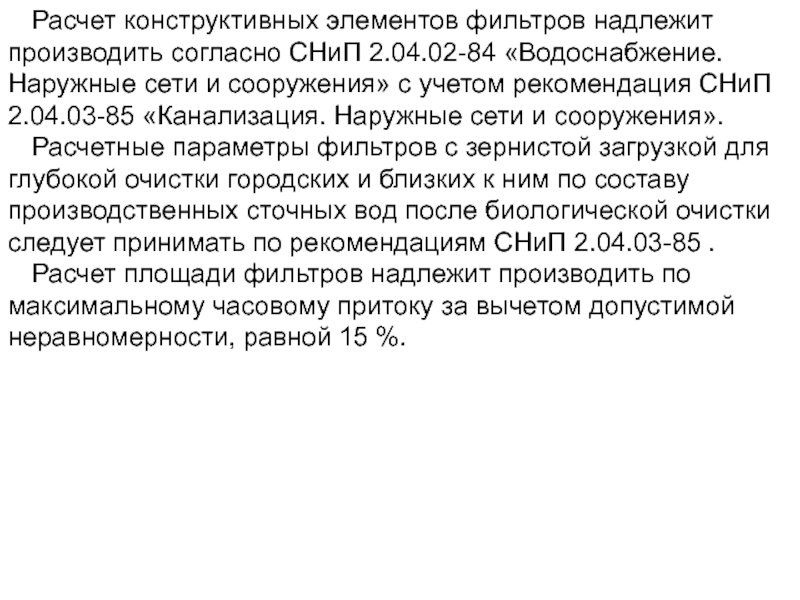

Слайд 21Расчет конструктивных элементов фильтров надлежит производить согласно СНиП 2.04.02-84 «Водоснабжение.
Наружные сети и сооружения» с учетом рекомендация СНиП 2.04.03-85 «Канализация.
Наружные сети и сооружения».

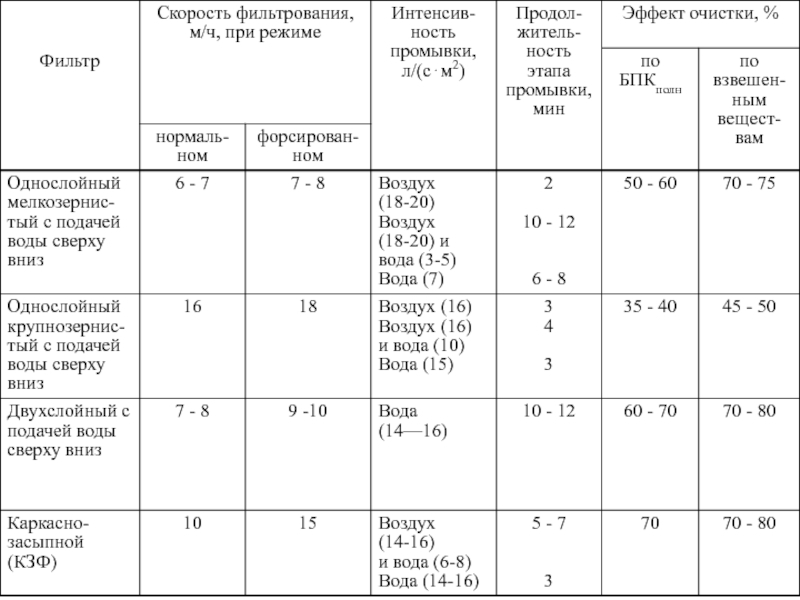

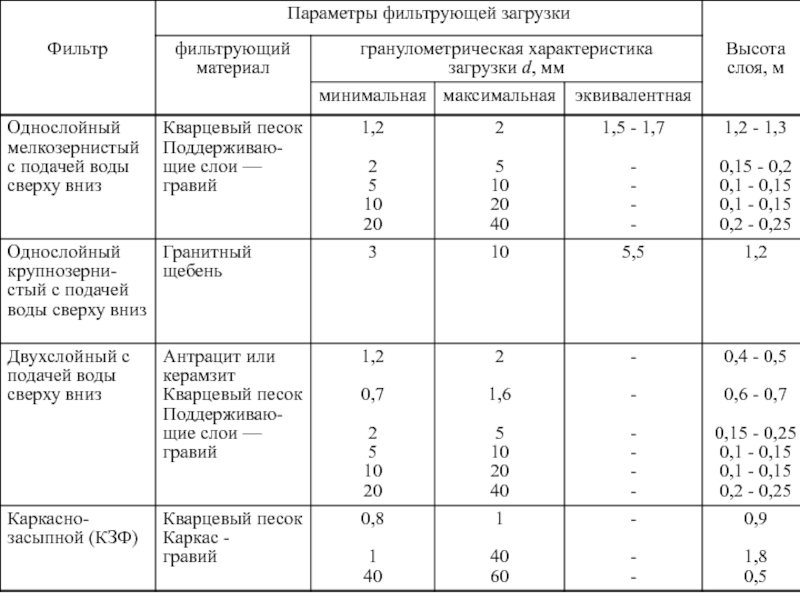

Расчетные параметры фильтров с зернистой загрузкой для глубокой очистки городских и близких к ним по составу производственных сточных вод после биологической очистки следует принимать по рекомендациям СНиП 2.04.03-85 .
Расчет площади фильтров надлежит производить по максимальному часовому притоку за вычетом допустимой неравномерности, равной 15 %.

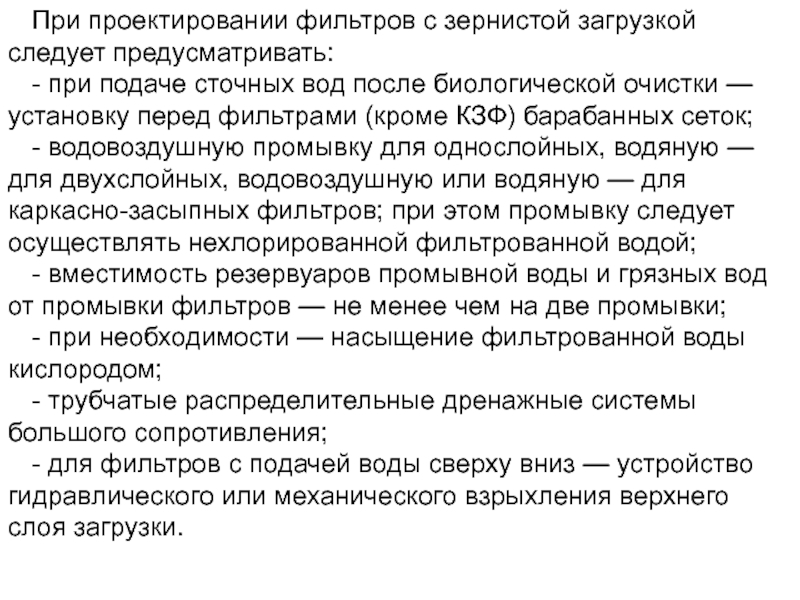

Слайд 24При проектировании фильтров с зернистой загрузкой следует предусматривать:
- при подаче
сточных вод после биологической очистки — установку перед фильтрами (кроме
КЗФ) барабанных сеток;
- водовоздушную промывку для однослойных, водяную — для двухслойных, водовоздушную или водяную — для каркасно-засыпных фильтров; при этом промывку следует осуществлять нехлорированной фильтрованной водой;
- вместимость резервуаров промывной воды и грязных вод от промывки фильтров — не менее чем на две промывки;
- при необходимости — насыщение фильтрованной воды кислородом;
- трубчатые распределительные дренажные системы большого сопротивления;
- для фильтров с подачей воды сверху вниз — устройство гидравлического или механического взрыхления верхнего слоя загрузки.

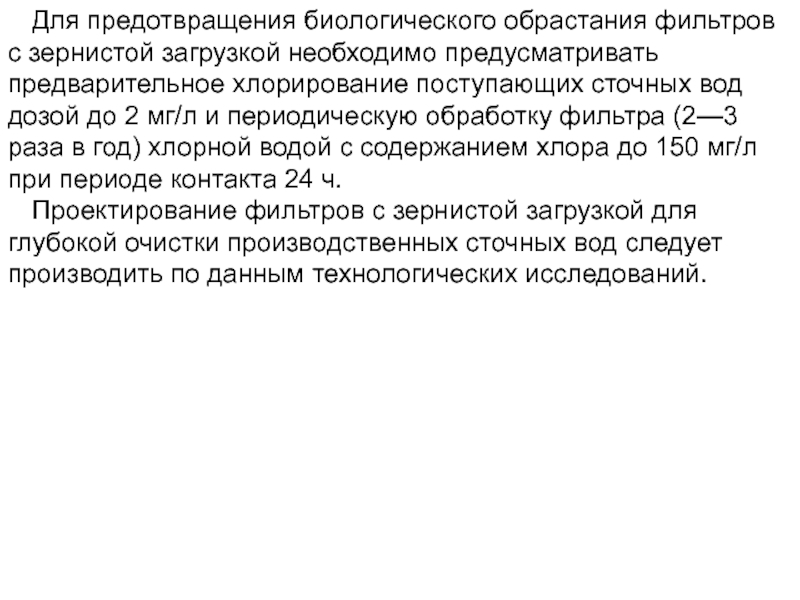

Слайд 25Для предотвращения биологического обрастания фильтров с зернистой загрузкой необходимо предусматривать
предварительное хлорирование поступающих сточных вод дозой до 2 мг/л и
периодическую обработку фильтра (2—3 раза в год) хлорной водой с содержанием хлора до 150 мг/л при периоде контакта 24 ч.
Проектирование фильтров с зернистой загрузкой для глубокой очистки производственных сточных вод следует производить по данным технологических исследований.

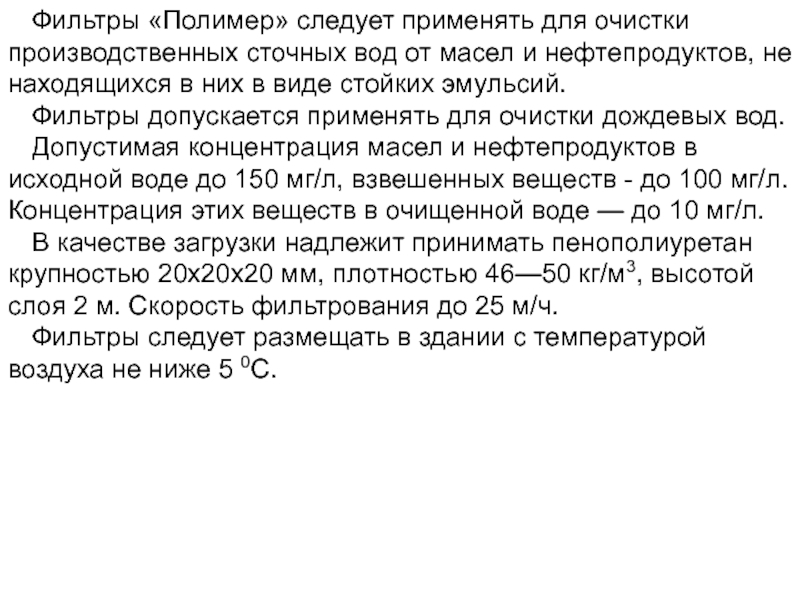

Слайд 27Фильтры «Полимер» следует применять для очистки производственных сточных вод от
масел и нефтепродуктов, не находящихся в них в виде стойких
эмульсий.
Фильтры допускается применять для очистки дождевых вод.
Допустимая концентрация масел и нефтепродуктов в исходной воде до 150 мг/л, взвешенных веществ - до 100 мг/л. Концентрация этих веществ в очищенной воде — до 10 мг/л.
В качестве загрузки надлежит принимать пенополиуретан крупностью 20х20х20 мм, плотностью 46—50 кг/м3, высотой слоя 2 м. Скорость фильтрования до 25 м/ч.
Фильтры следует размещать в здании с температурой воздуха не ниже 5 0С.

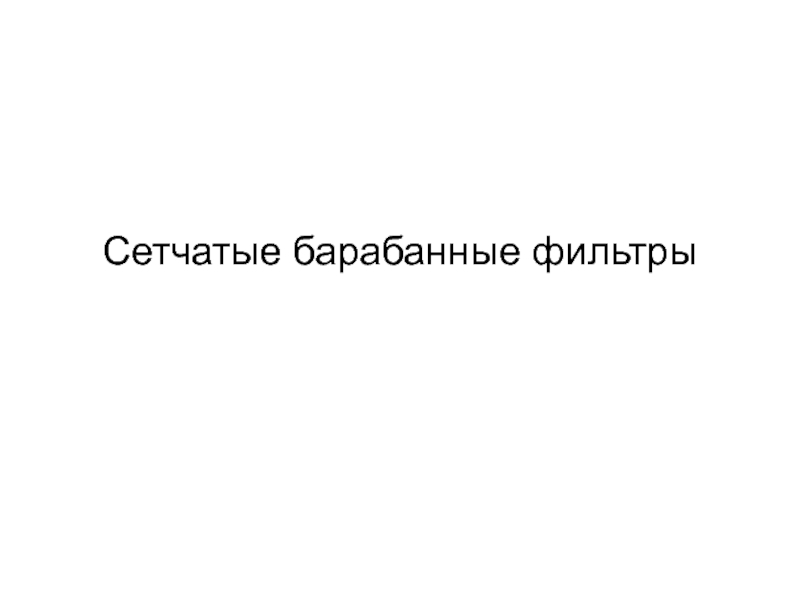

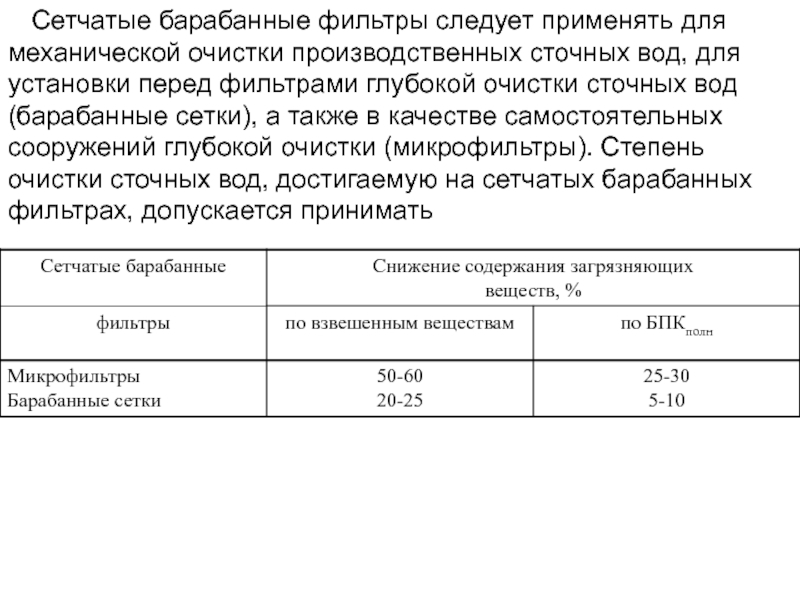

Слайд 29Сетчатые барабанные фильтры следует применять для механической очистки производственных сточных
вод, для установки перед фильтрами глубокой очистки сточных вод (барабанные
сетки), а также в качестве самостоятельных сооружений глубокой очистки (микрофильтры). Степень очистки сточных вод, достигаемую на сетчатых барабанных фильтрах, допускается принимать

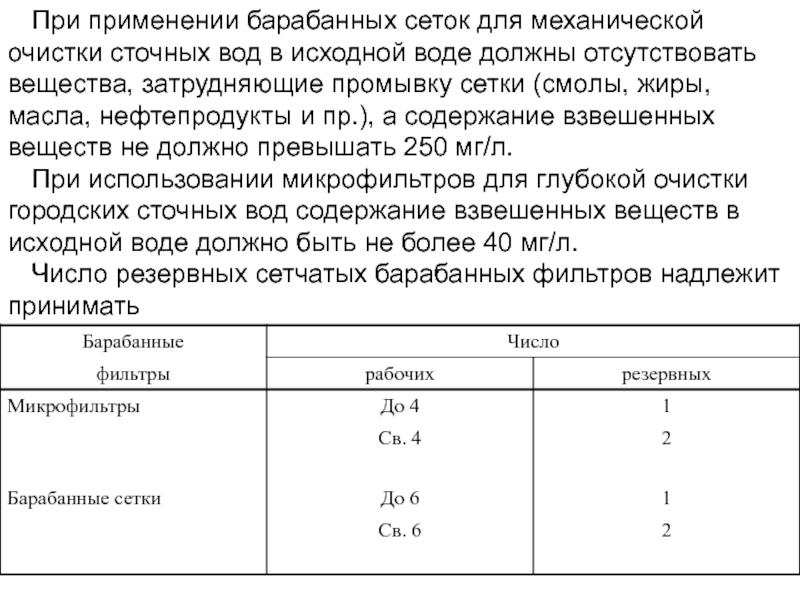

Слайд 30При применении барабанных сеток для механической очистки сточных вод в
исходной воде должны отсутствовать вещества, затрудняющие промывку сетки (смолы, жиры,
масла, нефтепродукты и пр.), а содержание взвешенных веществ не должно превышать 250 мг/л.
При использовании микрофильтров для глубокой очистки городских сточных вод содержание взвешенных веществ в исходной воде должно быть не более 40 мг/л.
Число резервных сетчатых барабанных фильтров надлежит принимать

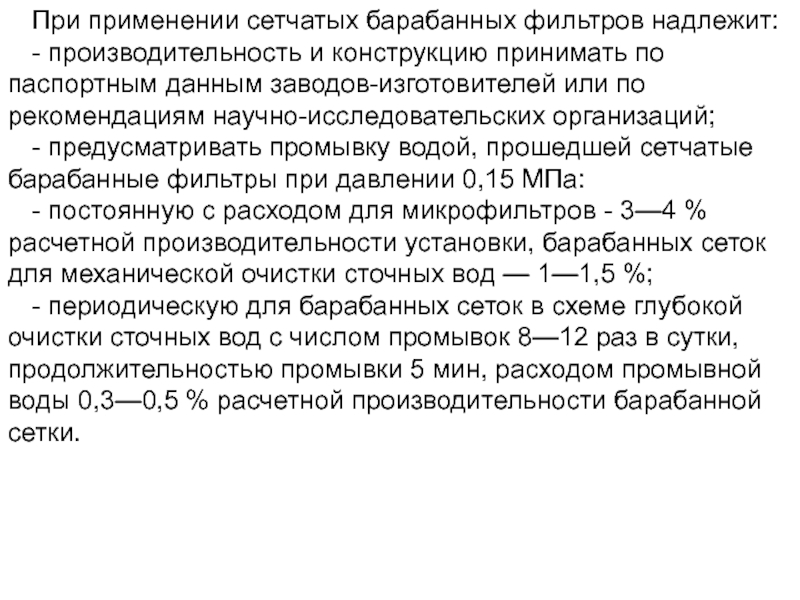

Слайд 31При применении сетчатых барабанных фильтров надлежит:
- производительность и конструкцию принимать
по паспортным данным заводов-изготовителей или по рекомендациям научно-исследовательских организаций;
- предусматривать
промывку водой, прошедшей сетчатые барабанные фильтры при давлении 0,15 МПа:
- постоянную с расходом для микрофильтров - 3—4 % расчетной производительности установки, барабанных сеток для механической очистки сточных вод — 1—1,5 %;
- периодическую для барабанных сеток в схеме глубокой очистки сточных вод с числом промывок 8—12 раз в сутки, продолжительностью промывки 5 мин, расходом промывной воды 0,3—0,5 % расчетной производительности барабанной сетки.
