ГОЛОГРАФИЧЕСКАЯ ИНТЕРФЕРОМЕТРИЯ
Содержание
- 1. ГОЛОГРАФИЧЕСКАЯ ИНТЕРФЕРОМЕТРИЯ
- 2. лазерделитель
- 3. лазерделитель
- 4. Процедура метода визуализации интерферограммв реальном масштабе времениобъектный пучокопорный пучок
- 5. Наблюдение «живых» полос в реальноммасштабе времени
- 6. Основное соотношение голографической интерферометрии ABВ тракте освещающего пучка:В тракте отраженного пучка:темные полосысветлые полосысветлые полосы:- вектор чувствительности

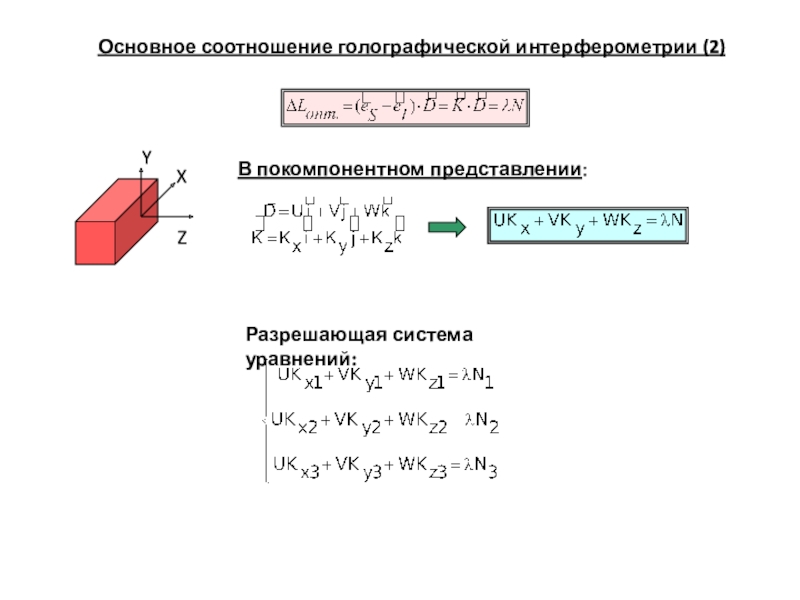

- 7. Основное соотношение голографической интерферометрии (2)В покомпонентном представлении:

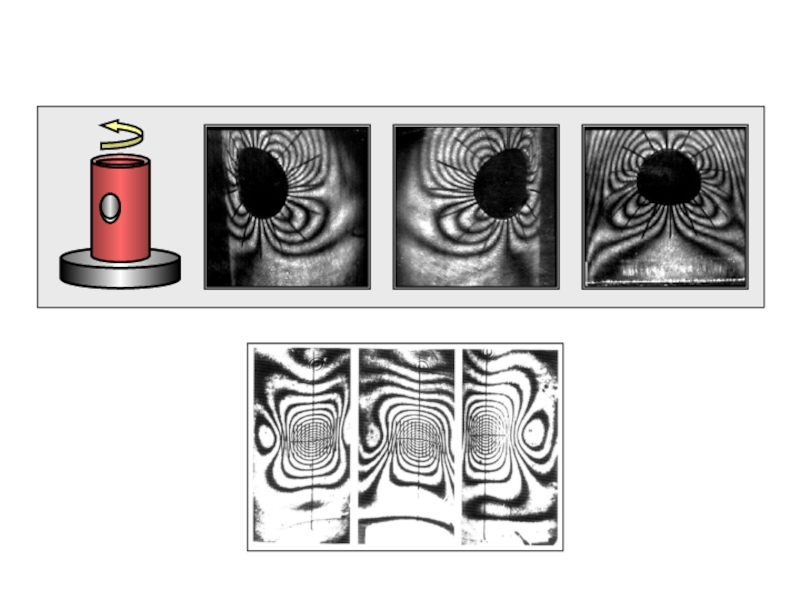

- 8. Слайд 8

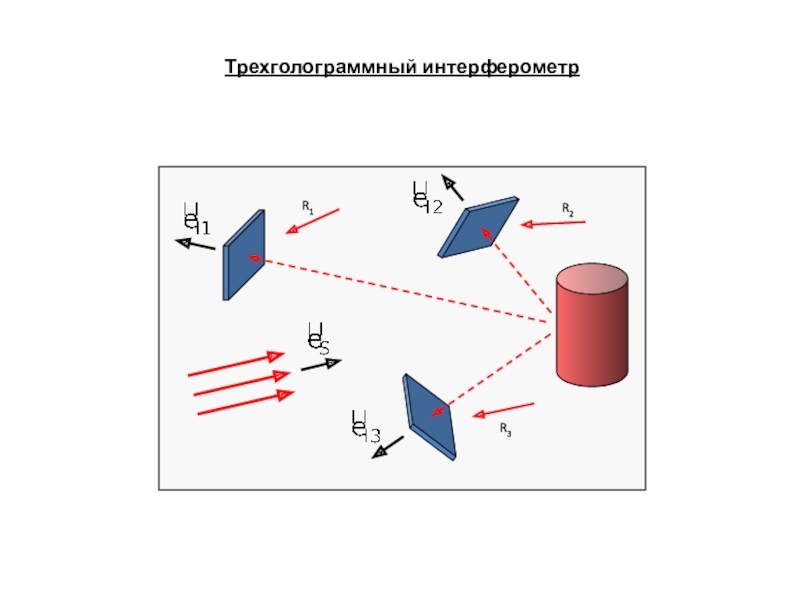

- 9. Слайд 9
- 10. ЧИСТЫЙ ИЗГИБ БАЛКИ-ПОЛОСЫОПРЕДЕЛЕНИЕ КОНСТАНТ УПРУГОСТИ ИЗОТРОПНОГО МАТЕРИАЛА С ПРИМЕНЕНИЕМ ИНТЕРФЕРЕНЦИОННО-ОПТИЧЕСКИХ МЕТОДОВ КРУЧЕНИЕ БАЛКИ-ПОЛОСЫ

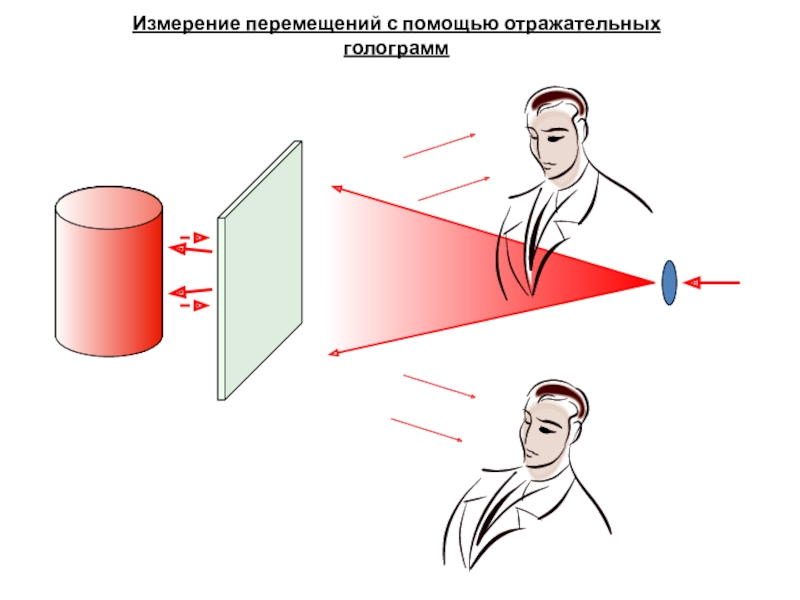

- 11. Измерение перемещений с помощью отражательных голограмм
- 12. Слайд 12
- 13. Исследование вибраций стробоскопическим методом

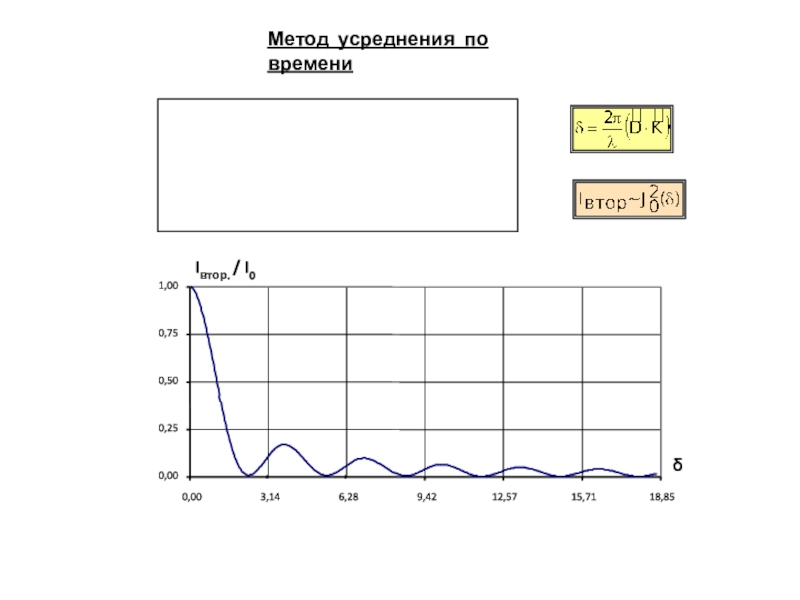

- 14. Метод усреднения по времени
- 15. Методы голографической виброметрииI. МЕТОД РЕАЛЬНОГО ВРЕМЕНИОпределение частот резонансных колебаний
- 16. Исследование резонансных колебаний тонкой пластины

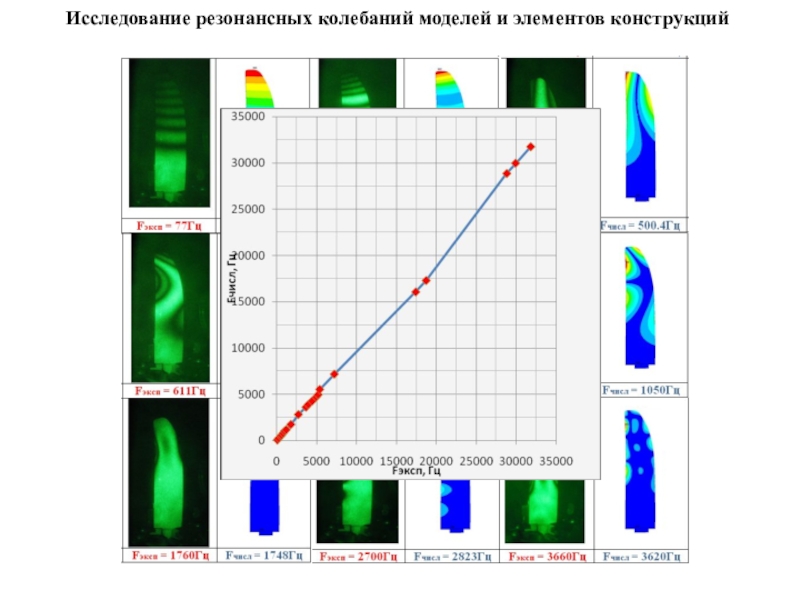

- 17. Исследование резонансных колебаний моделей и элементов конструкций

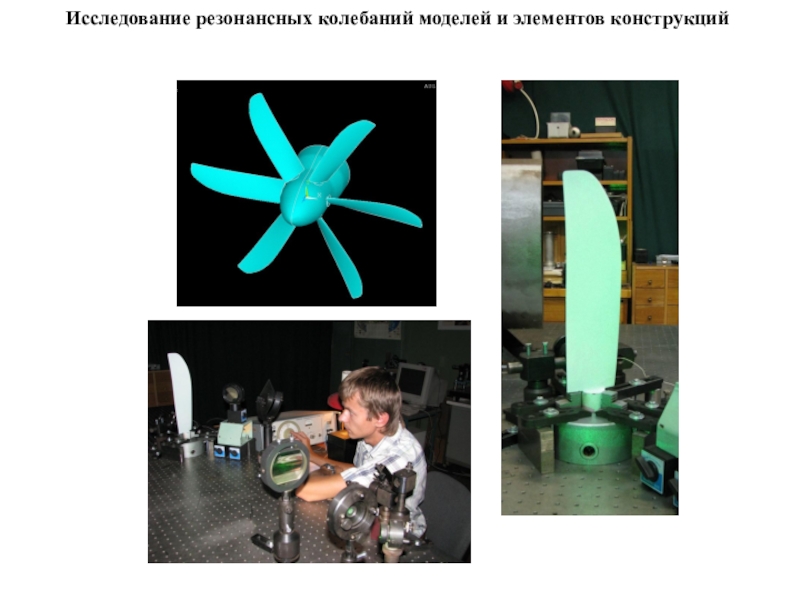

- 18. Исследование резонансных колебаний моделей и элементов конструкций
- 19. Голографическое образование контуров рельефа. Иммерсионный метод.опорный пучокосвещающий пучокиммерсионная камераголограммаΔn = n1 - n2Z=>z
- 20. Голографическое образование контуров рельефа. Иммерсионный метод.
- 21. ЭЛЕКТРОННАЯ ЦИФРОВАЯ СПЕКЛ-ИНТЕРФЕРОМЕТРИЯ

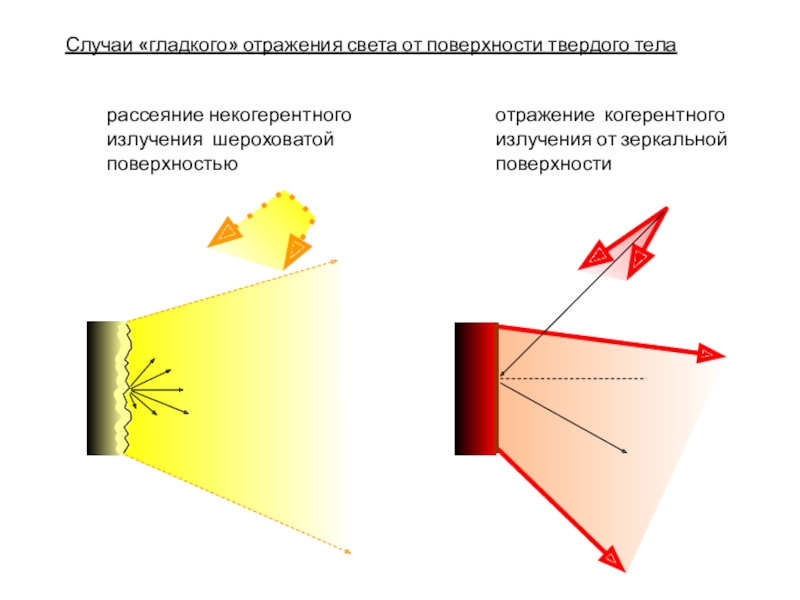

- 22. Слайд 22
- 23. интенсивность хОтражение когерентного света от шероховатой поверхности твердого тела(объективная спекл-структура)
- 24. Субъективная спекл-структура (спеклы в плоскости изображения)плоскость изображенияI
- 25. Когерентное наложение двух диффузных волн(субъективная спекл-структура)плоскость изображения изменение спекл-структуры
- 26. Электронная (цифровая) спекл-интерферометрия.Измерение нормальной компоненты перемещений (I)7654321исходный лазерный лучколлиматор;полупрозрачное зеркало;объект исследования;«опорный» объект;объектив;ПЗС-матрица;ПЭВМ.
- 27. ОПРЕДЕЛЕНИЕ ДЕФОРМАЦИОННЫХ СВОЙСТВ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ ПРИ ИСПЫТАНИЯХ НА ИЗГИБ

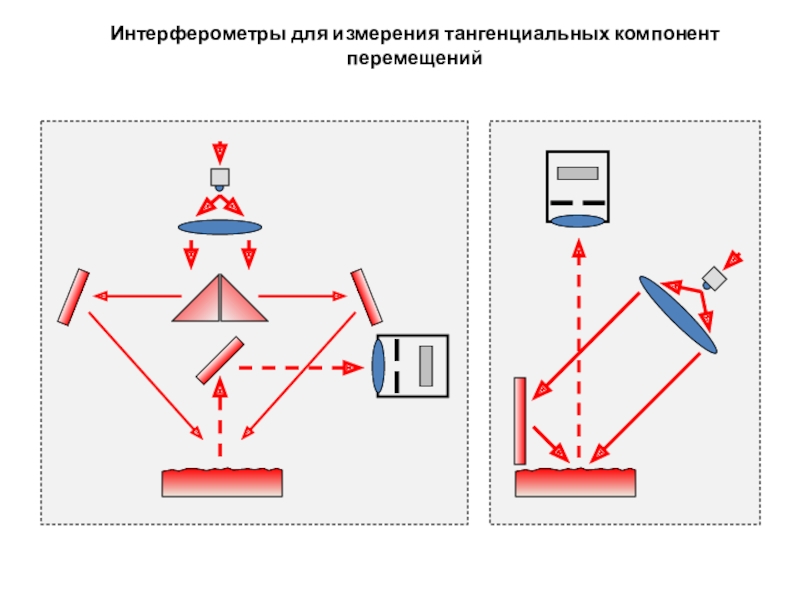

- 28. Интерферометры для измерения тангенциальных компонент перемещений

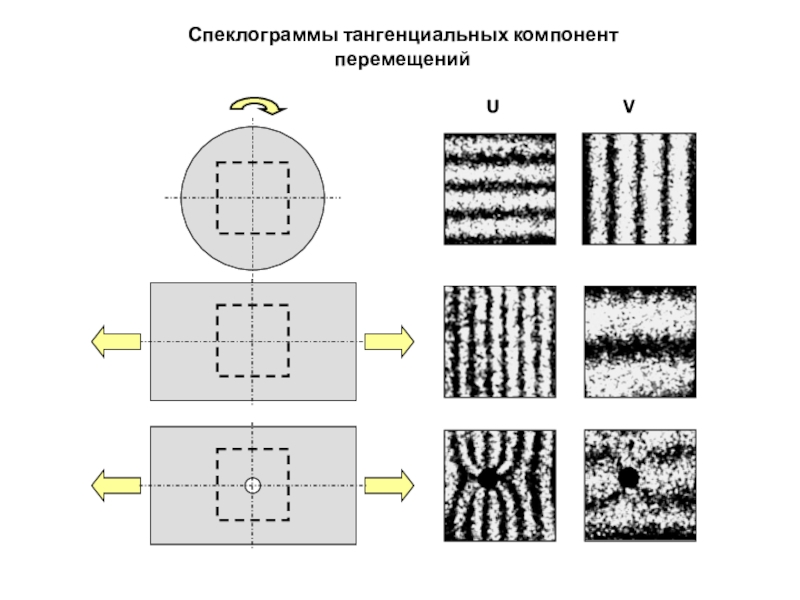

- 29. Спеклограммы тангенциальных компонент перемещений

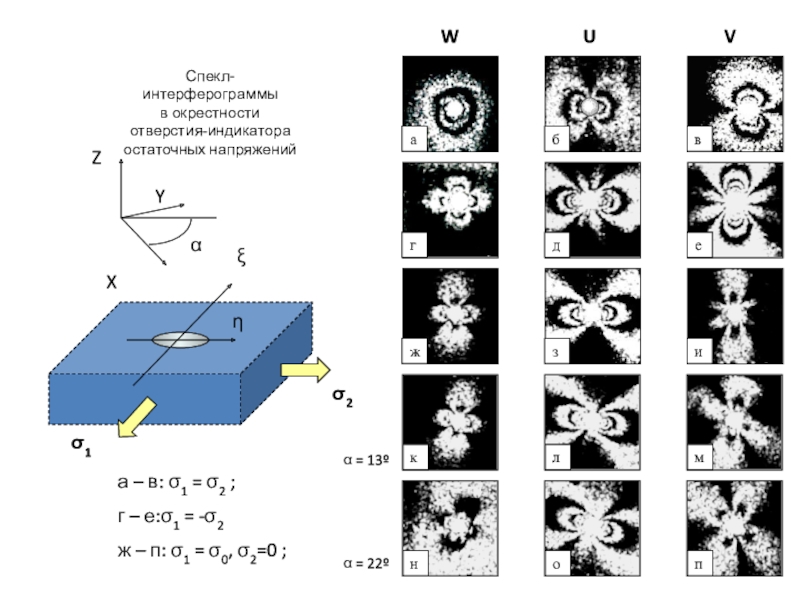

- 30. Слайд 30
- 31. Метод номинального откликаФактический отклик материала: Rэксп.Номинальный отклик

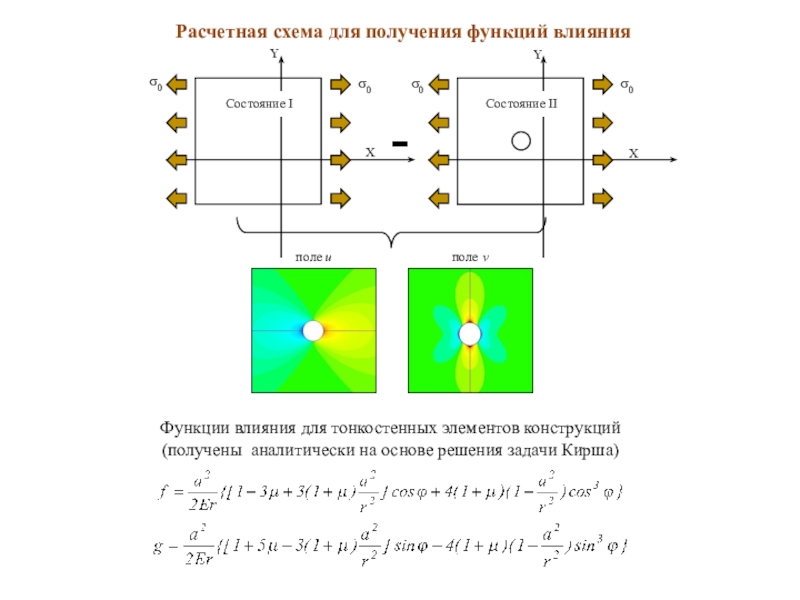

- 32. Расчетная схема для получения функций влияния

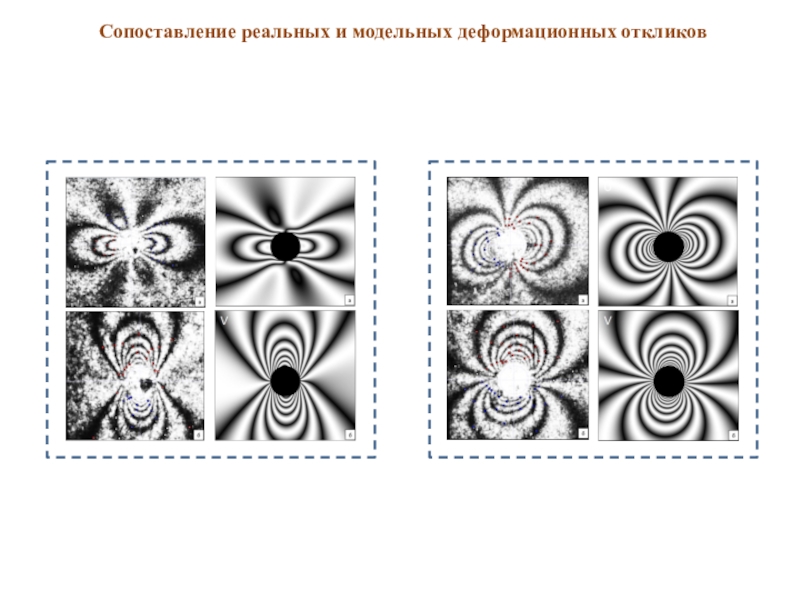

- 33. Сопоставление реальных и модельных деформационных откликов

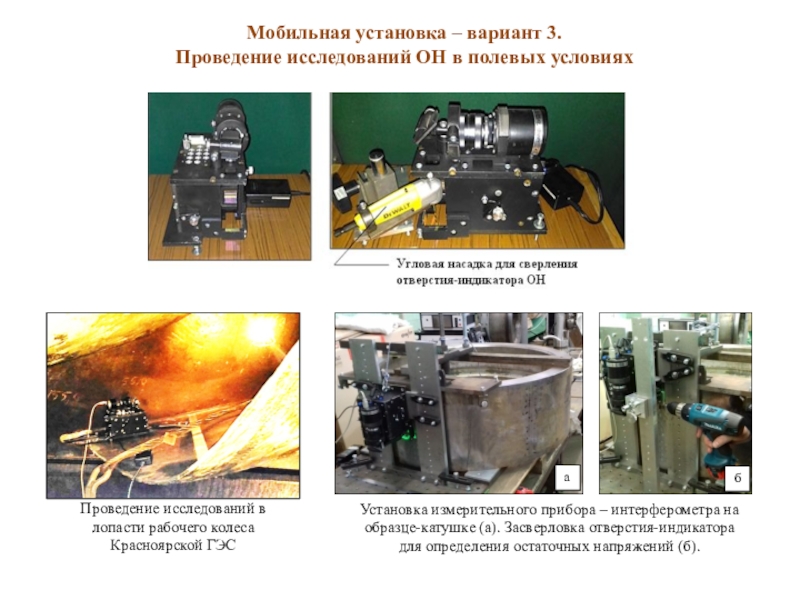

- 34. Мобильная установка – вариант 3. Проведение исследований ОН в полевых условиях

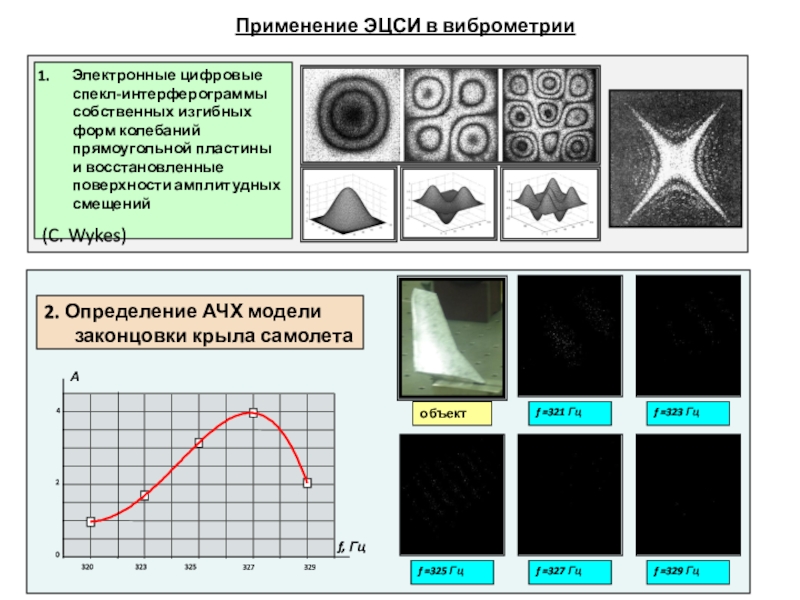

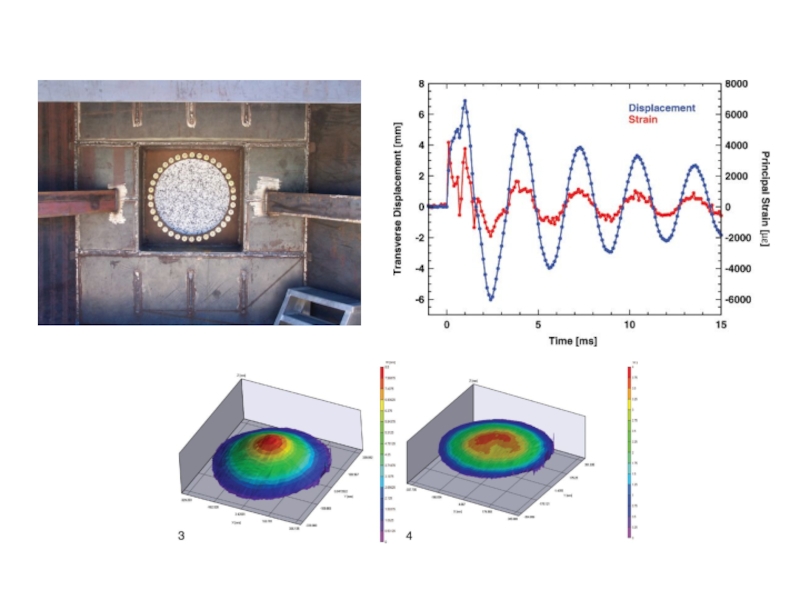

- 35. Применение ЭЦСИ в виброметрии

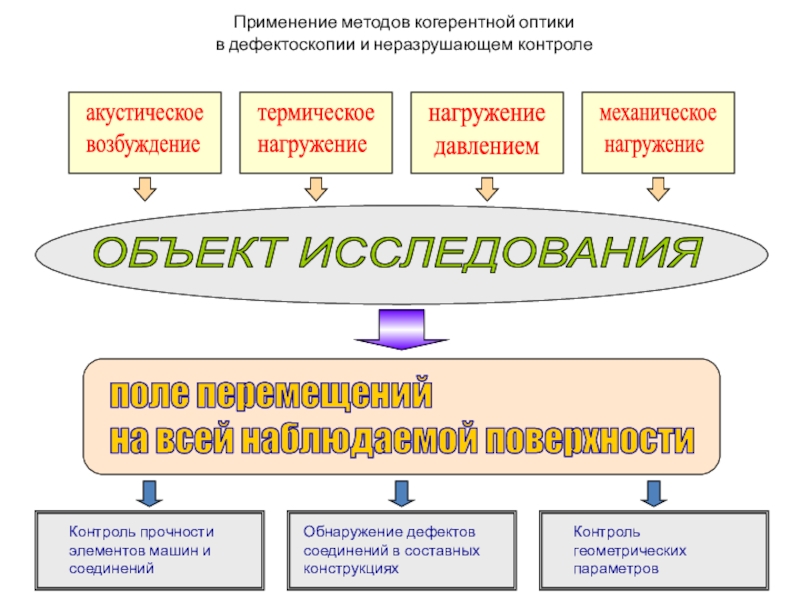

- 36. Применение методов когерентной оптики в дефектоскопии и неразрушающем контроле
- 37. Примеры применения метода голографической и спекл-интерферометрии к обнаружению дефектов в изделиях из композитных материалов
- 38. Примеры применения к контролю качества изготовления и
- 39. Обнаружение мест отслоения краски от загрунтованной основы на картинеПьетро делла Франческо.«Святая Екатерина» (XV в.)
- 40. МЕТОД КОРРЕЛЯЦИИ ЦИФРОВЫХ ИЗОБРАЖЕНИЙ(DIGITAL IMAGE CORRELATION)

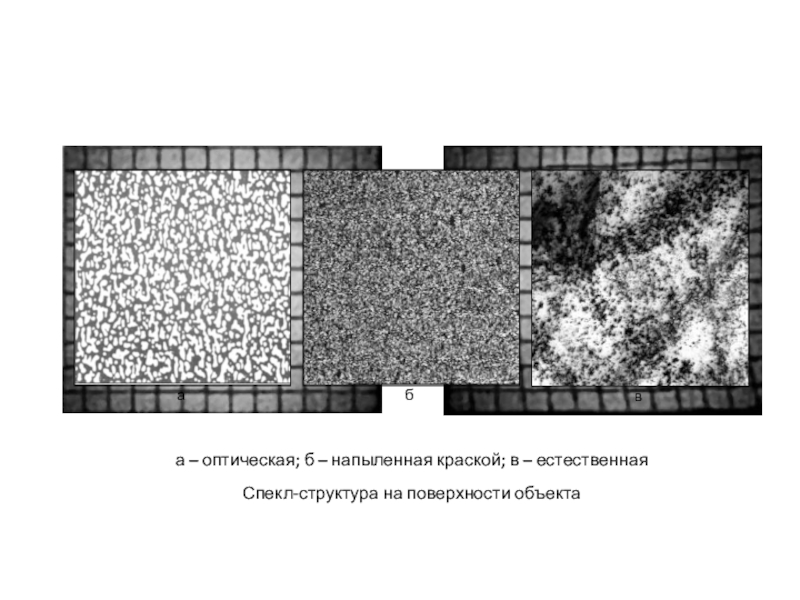

- 41. Слайд 41

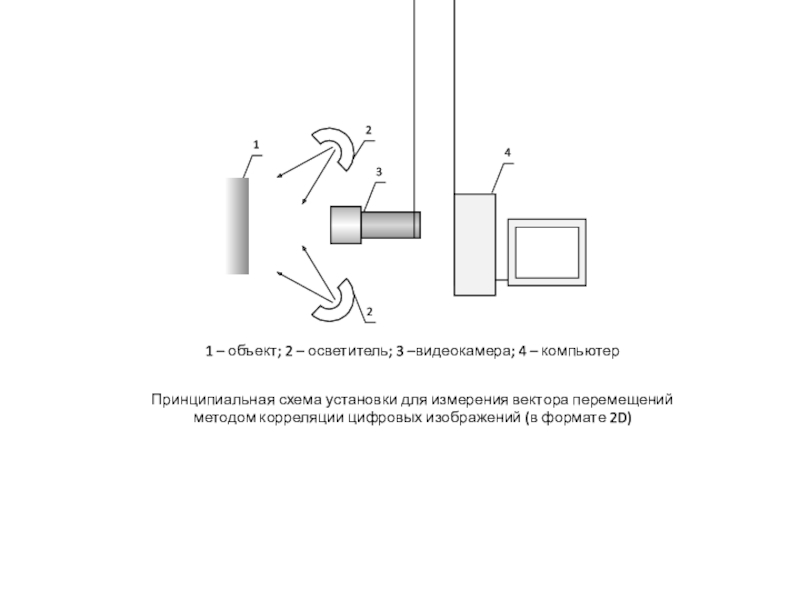

- 42. Слайд 42

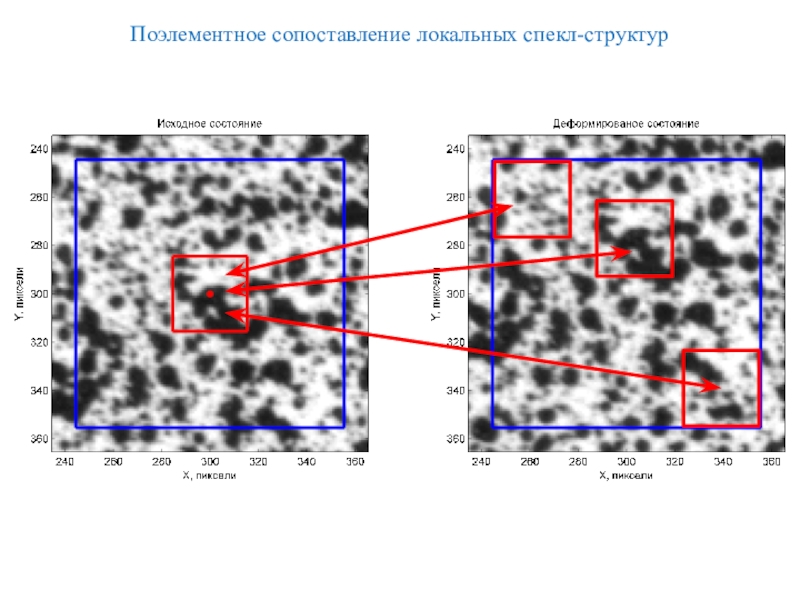

- 43. Поэлементное сопоставление локальных спекл-структур
- 44. Центрированный коэффициент кросс-корреляции :Коэффициент кросс-корреляции:Оценка корреляционного соответствия спекл-структур

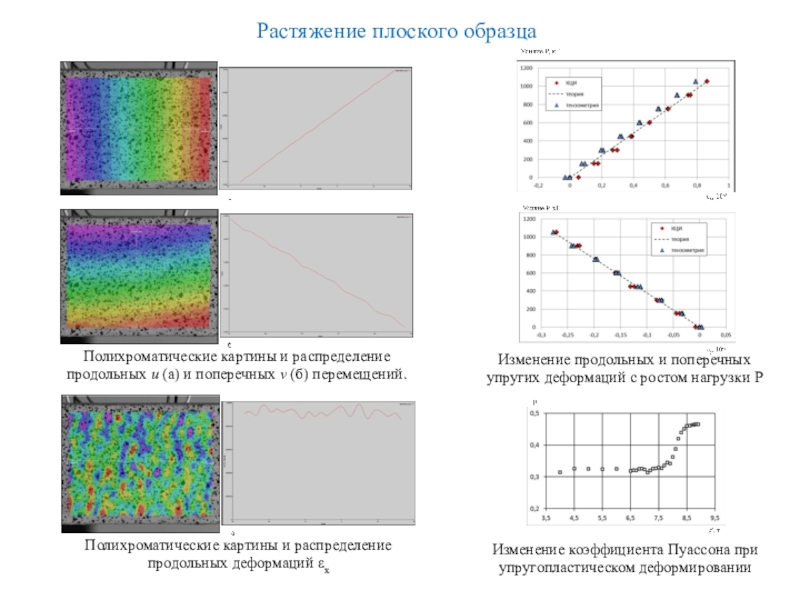

- 45. Растяжение плоского образца

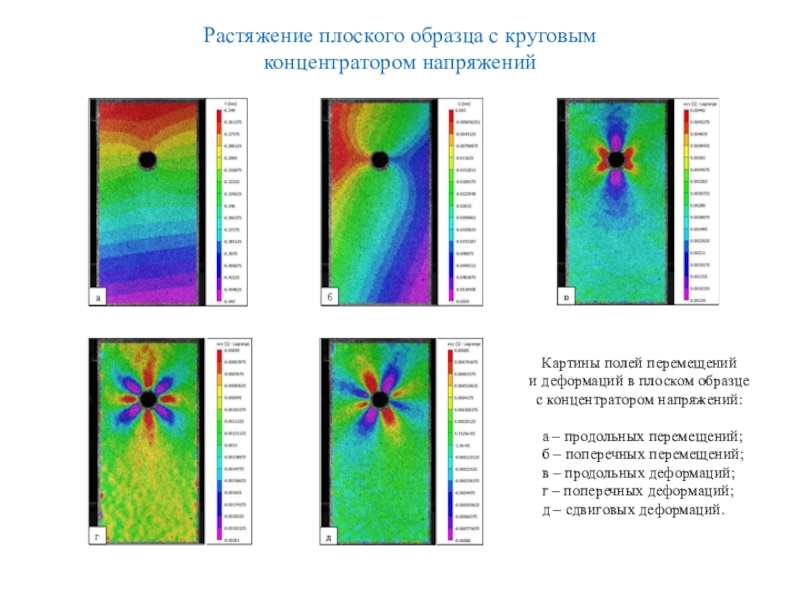

- 46. Растяжение плоского образца с круговым концентратором напряжений
- 47. Объект исследования: прямоугольный компактный образец с краевой

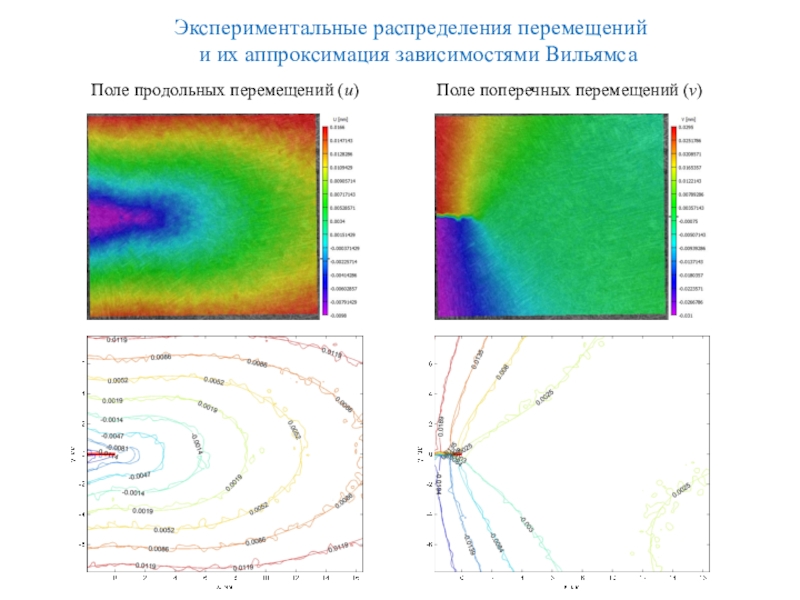

- 48. Экспериментальные распределения перемещений и их аппроксимация зависимостями Вильямса
- 49. Образец: пластина с нанесенными несквозными дефектамиСхематическое изображение
- 50. VIC-3D (эксперимент)ANSYS (модель)Поле деформации ɛx Нагрузка: F = 21,8 кНПредварительный поиск местоположения дефектов
- 51. VIC-3DМКЭ - ANSYSПоле деформации ɛy Детализация экспериментальной информации за счет уменьшения габаритов исследуемой зоны
- 52. 1 – объект исследования; 2 – осветитель;
- 53. Горизонтальное расположение камерВертикальное расположение камерВертикальный или горизонтальный
- 54. The Application of Digital Image Correlation for

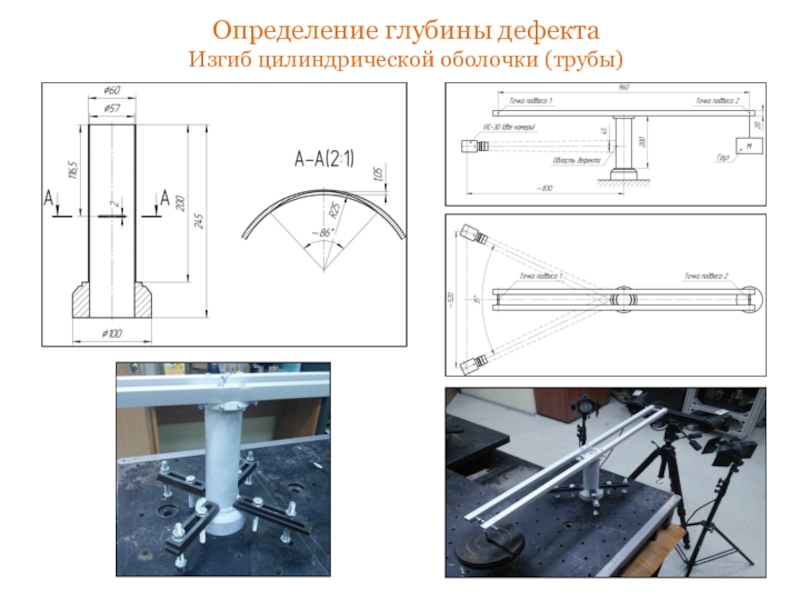

- 55. Определение глубины дефектаИзгиб цилиндрической оболочки (трубы)
- 56. а – перемещения по оси X (компонента
- 57. Процедура экспериментально-расчетного исследованияОпределение двух параметров наблюдаемого отклика
- 58. Слайд 58
- 59. Скачать презентанцию

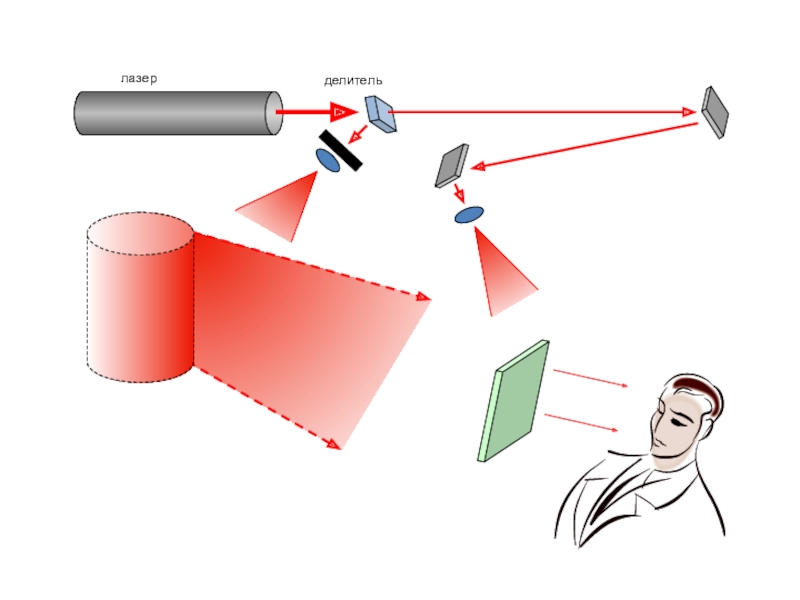

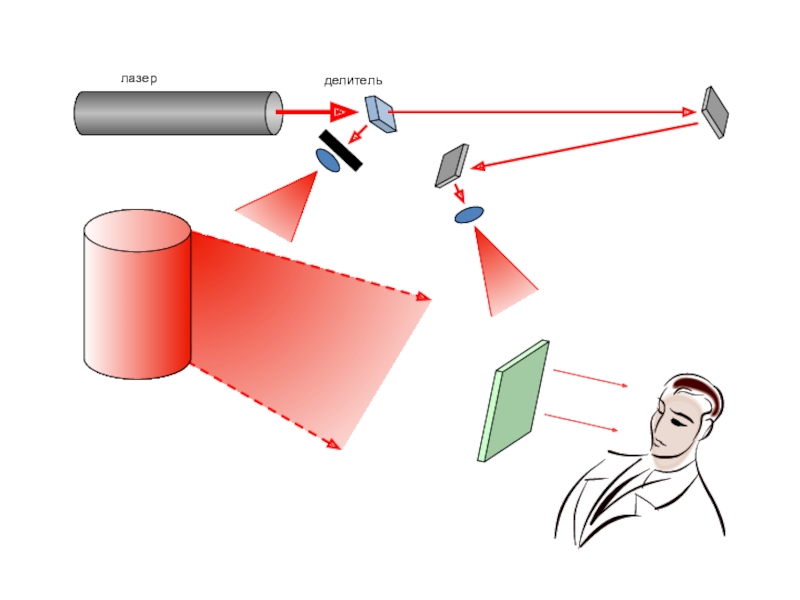

лазерделитель
Слайды и текст этой презентации

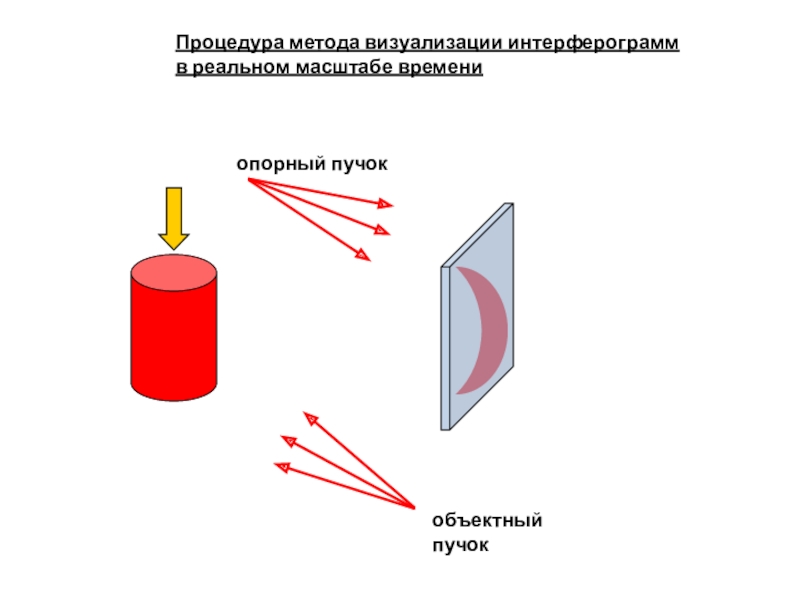

Слайд 4Процедура метода визуализации интерферограмм
в реальном масштабе времени
объектный пучок
опорный пучок
Слайд 6Основное соотношение голографической интерферометрии
A
B
В тракте освещающего пучка:
В тракте отраженного
пучка:

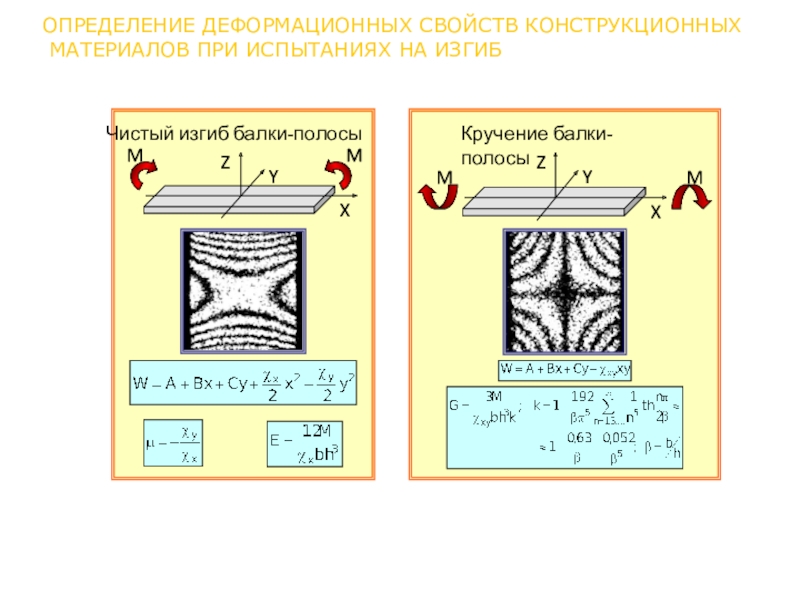

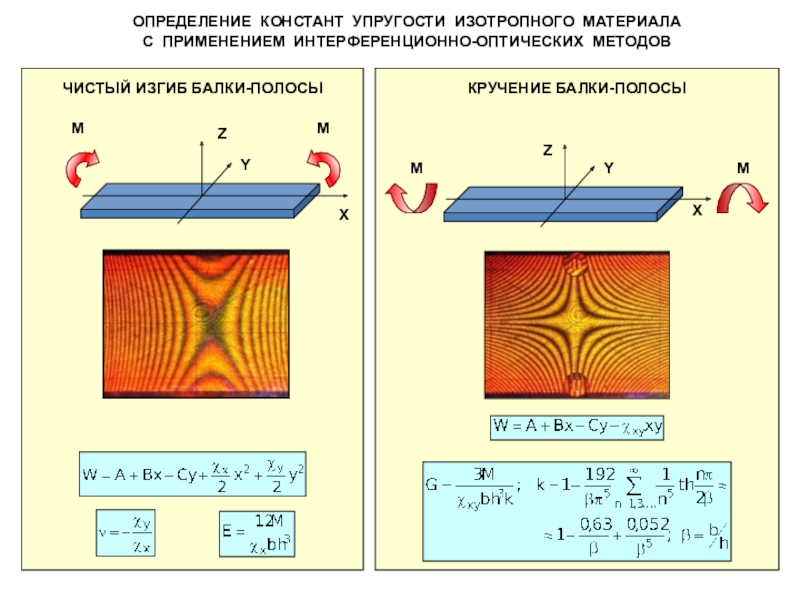

Слайд 10ЧИСТЫЙ ИЗГИБ БАЛКИ-ПОЛОСЫ
ОПРЕДЕЛЕНИЕ КОНСТАНТ УПРУГОСТИ ИЗОТРОПНОГО МАТЕРИАЛА
С ПРИМЕНЕНИЕМ ИНТЕРФЕРЕНЦИОННО-ОПТИЧЕСКИХ
МЕТОДОВ
КРУЧЕНИЕ БАЛКИ-ПОЛОСЫ

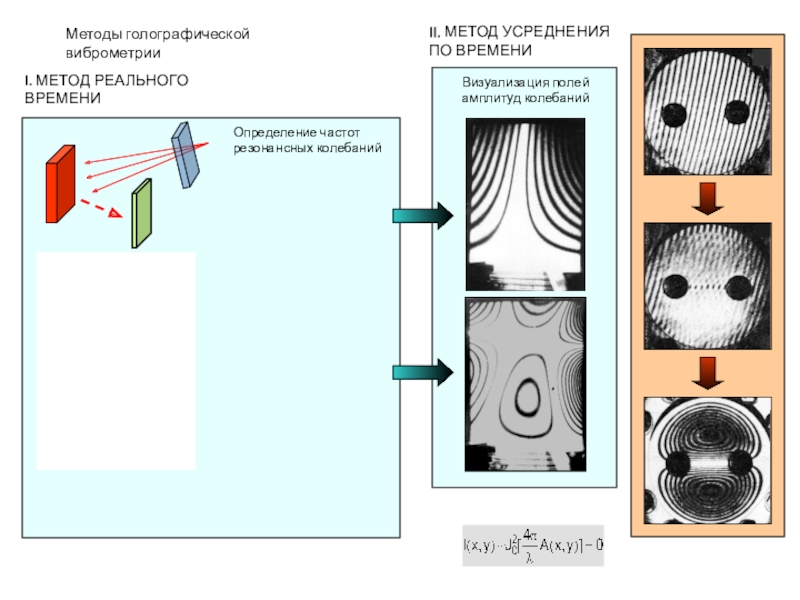

Слайд 15Методы голографической виброметрии
I. МЕТОД РЕАЛЬНОГО ВРЕМЕНИ
Определение частот резонансных колебаний

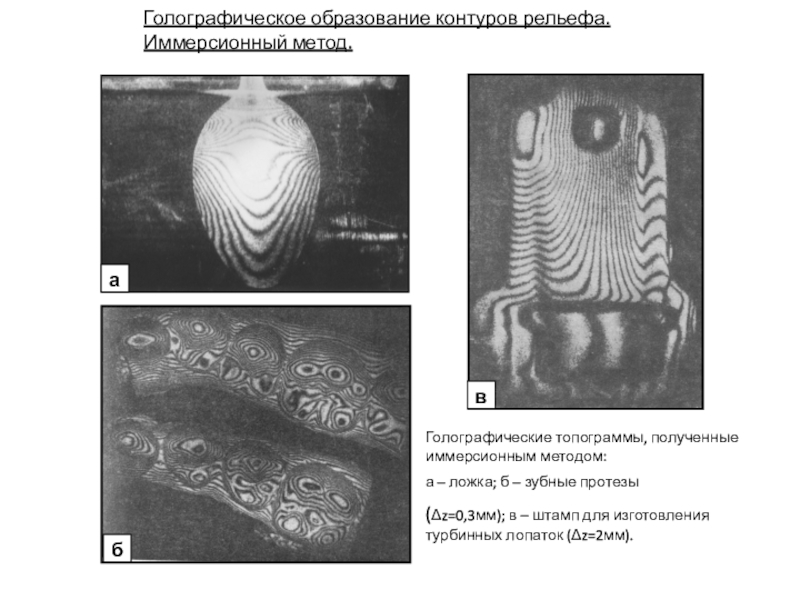

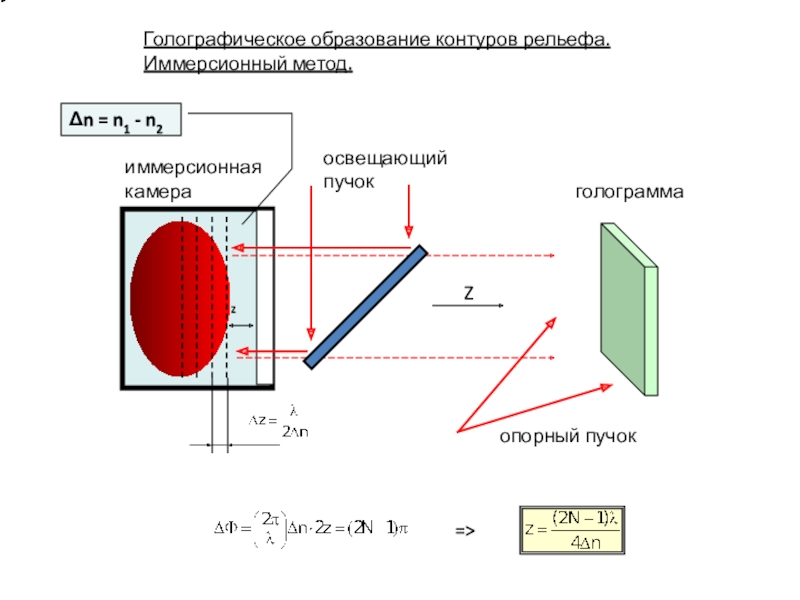

Слайд 19Голографическое образование контуров рельефа. Иммерсионный метод.
опорный пучок
освещающий пучок
иммерсионная камера
голограмма
Δn =
n1 - n2
Z
=>
z

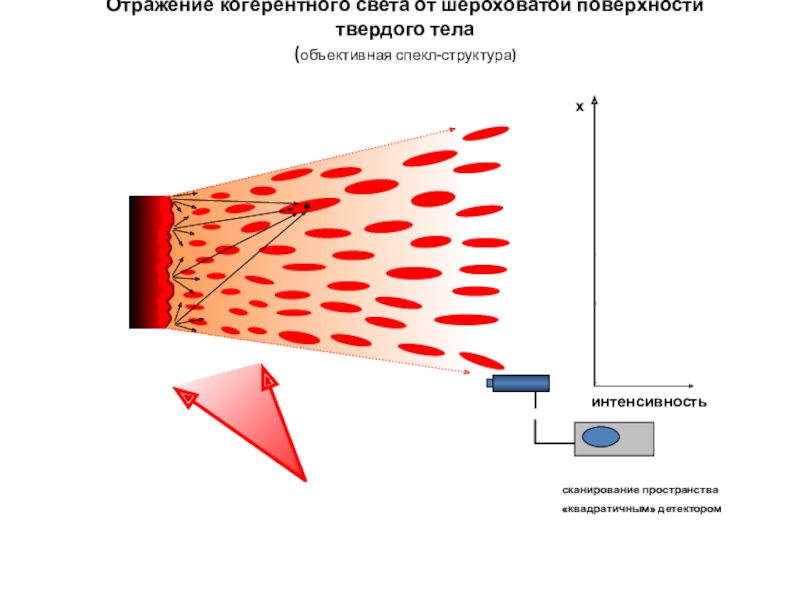

Слайд 23интенсивность
х
Отражение когерентного света от шероховатой поверхности твердого тела
(объективная спекл-структура)
Слайд 25Когерентное наложение двух диффузных волн
(субъективная спекл-структура)
плоскость
изображения
изменение спекл-структуры

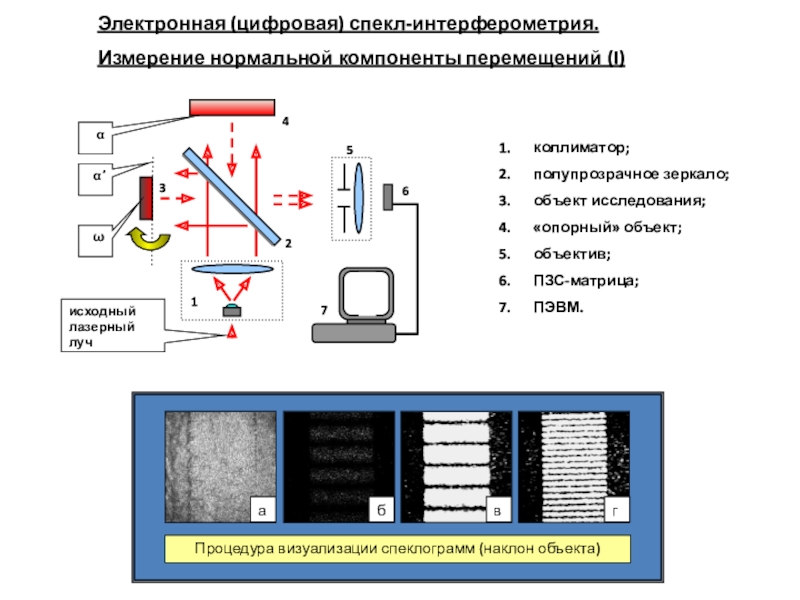

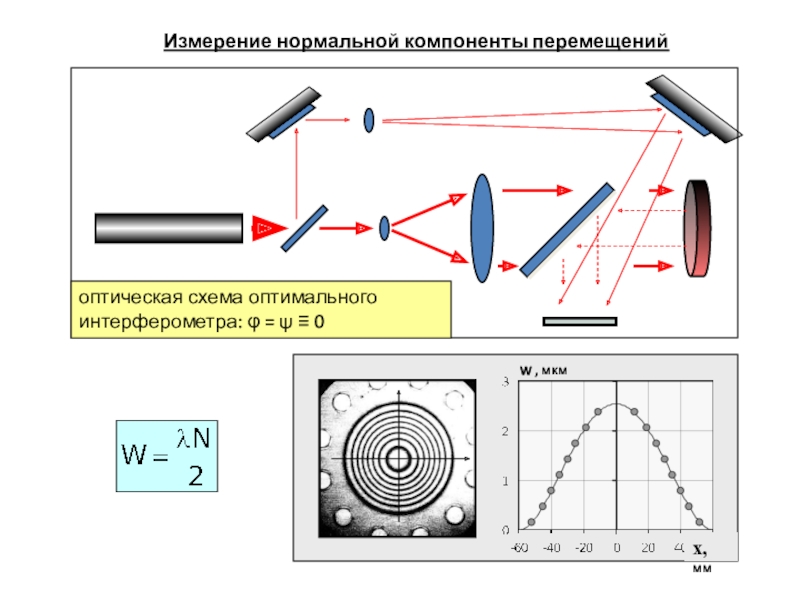

Слайд 26Электронная (цифровая) спекл-интерферометрия.
Измерение нормальной компоненты перемещений (I)
7
6
5
4
3
2
1
исходный лазерный луч
коллиматор;
полупрозрачное зеркало;
объект
исследования;
«опорный» объект;
объектив;
ПЗС-матрица;
ПЭВМ.

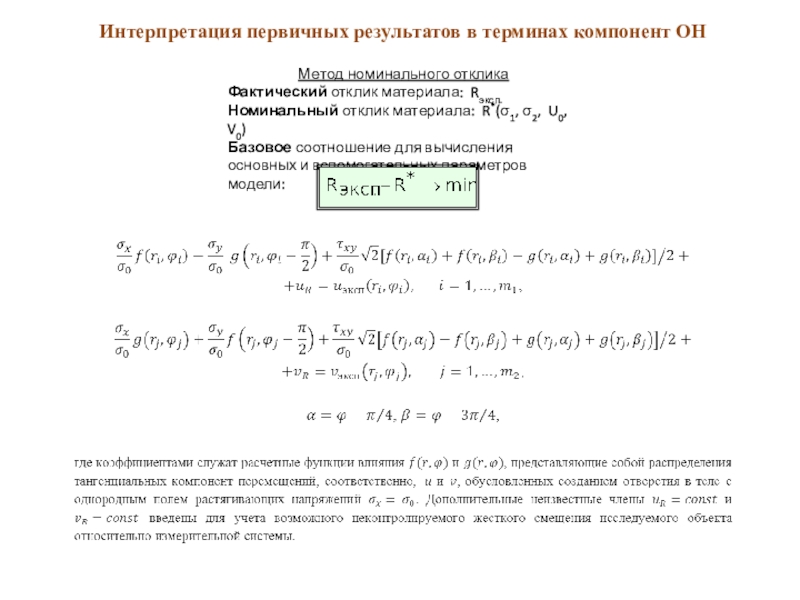

Слайд 31Метод номинального отклика
Фактический отклик материала: Rэксп.
Номинальный отклик материала: R*(σ1, σ2,
U0, V0)
Базовое соотношение для вычисления основных и вспомогательных параметров
модели:
Интерпретация первичных результатов в терминах компонент ОН

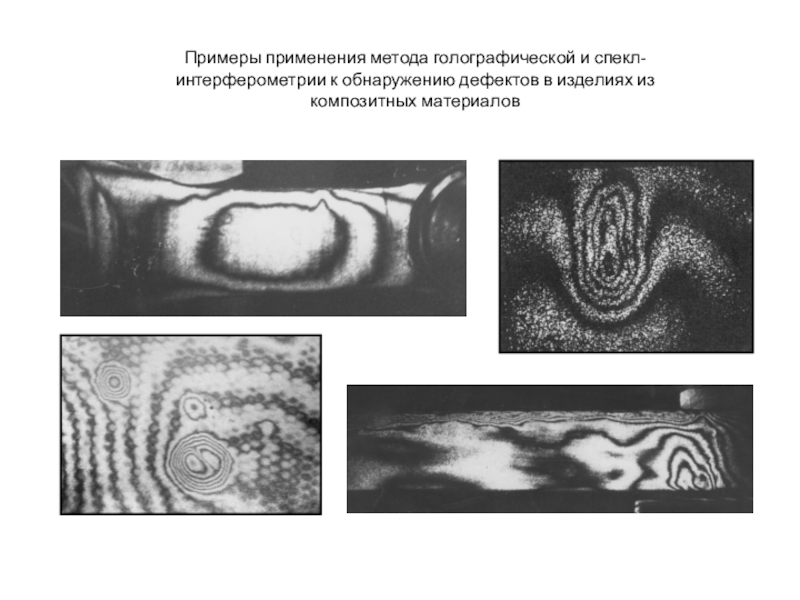

Слайд 37Примеры применения метода голографической и спекл-интерферометрии к обнаружению дефектов в
изделиях из композитных материалов

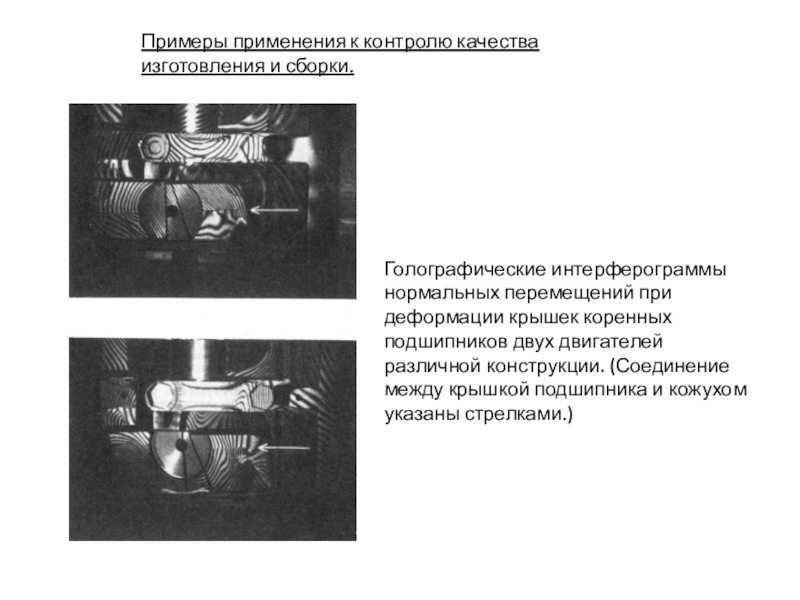

Слайд 38Примеры применения к контролю качества изготовления и сборки.
Голографические интерферограммы нормальных
перемещений при деформации крышек коренных подшипников двух двигателей различной конструкции.
(Соединение между крышкой подшипника и кожухом указаны стрелками.)

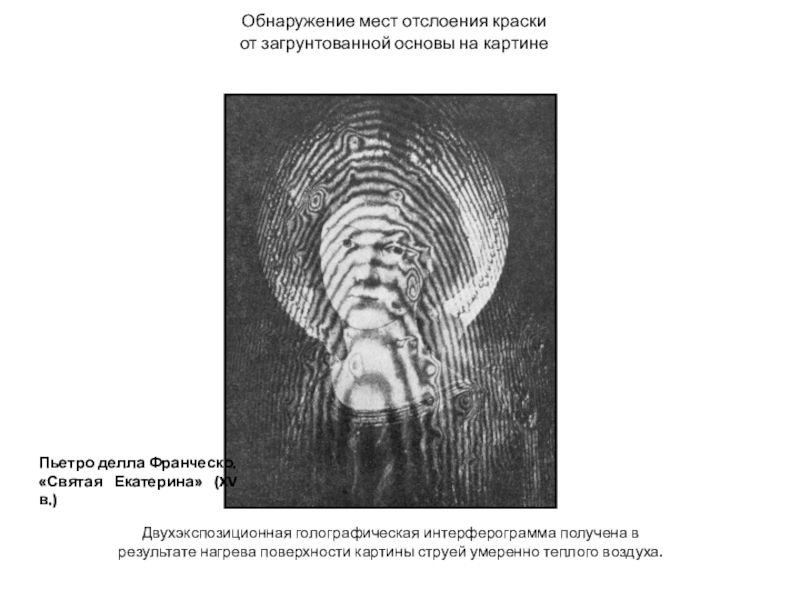

Слайд 39Обнаружение мест отслоения краски
от загрунтованной основы на картине
Пьетро делла
Франческо.
«Святая Екатерина» (XV в.)

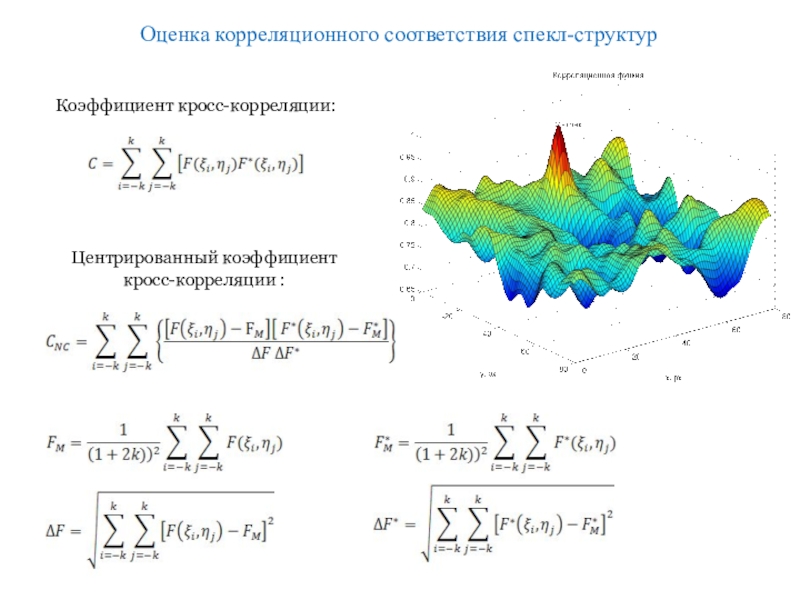

Слайд 44Центрированный коэффициент кросс-корреляции :
Коэффициент кросс-корреляции:
Оценка корреляционного соответствия спекл-структур

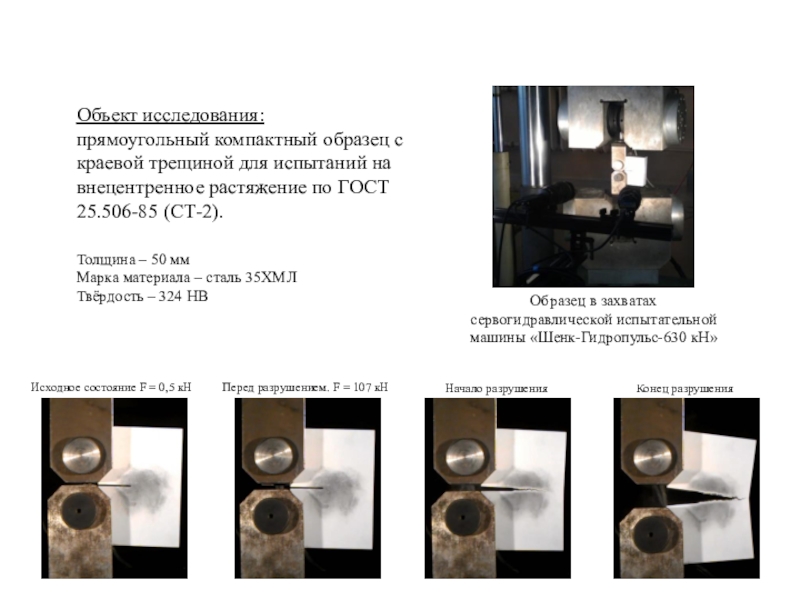

Слайд 47Объект исследования:
прямоугольный компактный образец с краевой трещиной для испытаний
на внецентренное растяжение по ГОСТ 25.506-85 (СТ-2).
Толщина – 50 мм
Марка материала – сталь 35ХМЛ
Твёрдость – 324 НВ

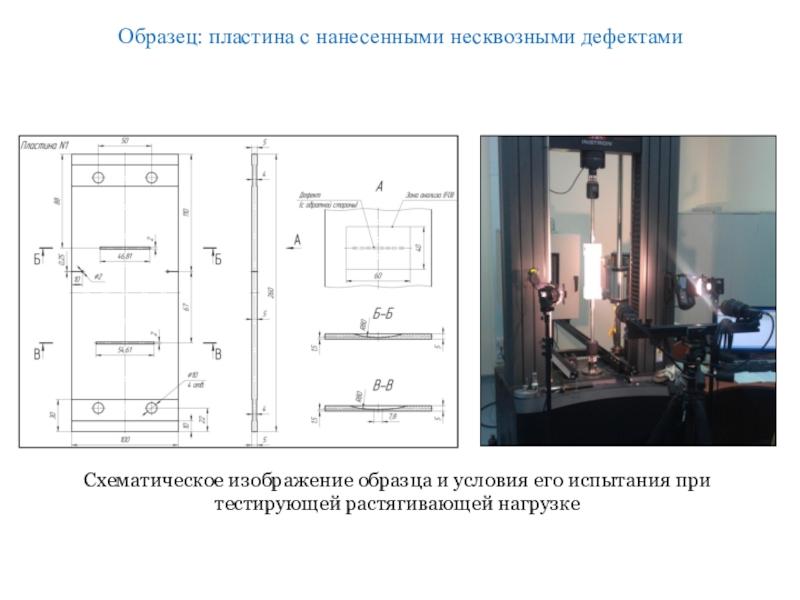

Слайд 49Образец: пластина с нанесенными несквозными дефектами
Схематическое изображение образца и условия
его испытания при тестирующей растягивающей нагрузке
Слайд 50VIC-3D (эксперимент)
ANSYS (модель)
Поле деформации ɛx
Нагрузка: F = 21,8 кН
Предварительный
поиск местоположения дефектов

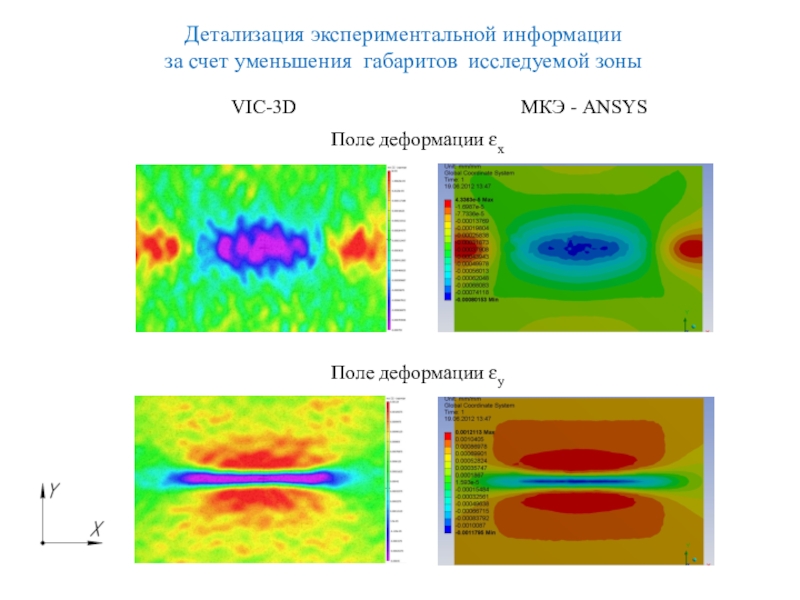

Слайд 51VIC-3D
МКЭ - ANSYS
Поле деформации ɛy
Детализация экспериментальной информации
за счет
уменьшения габаритов исследуемой зоны

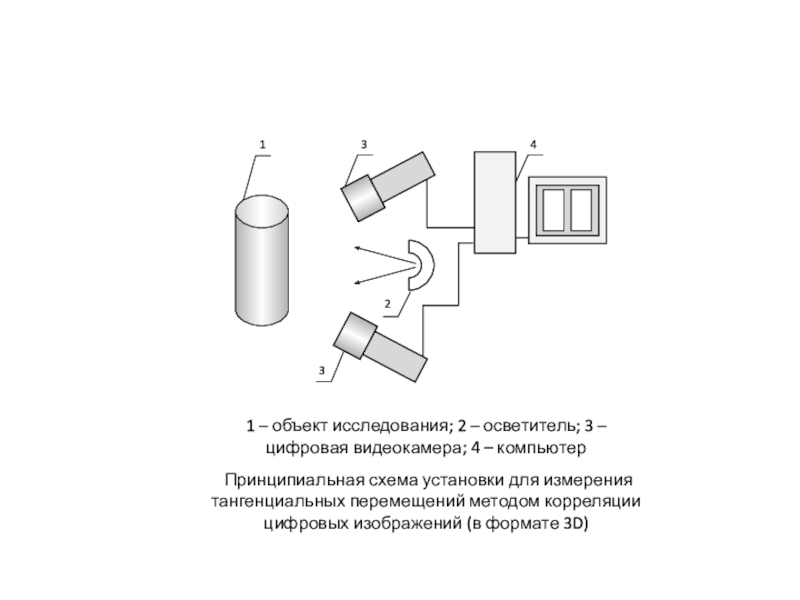

Слайд 521 – объект исследования; 2 – осветитель; 3 – цифровая
видеокамера; 4 – компьютер
Принципиальная схема установки для измерения
тангенциальных перемещений методом корреляции цифровых изображений (в формате 3D)

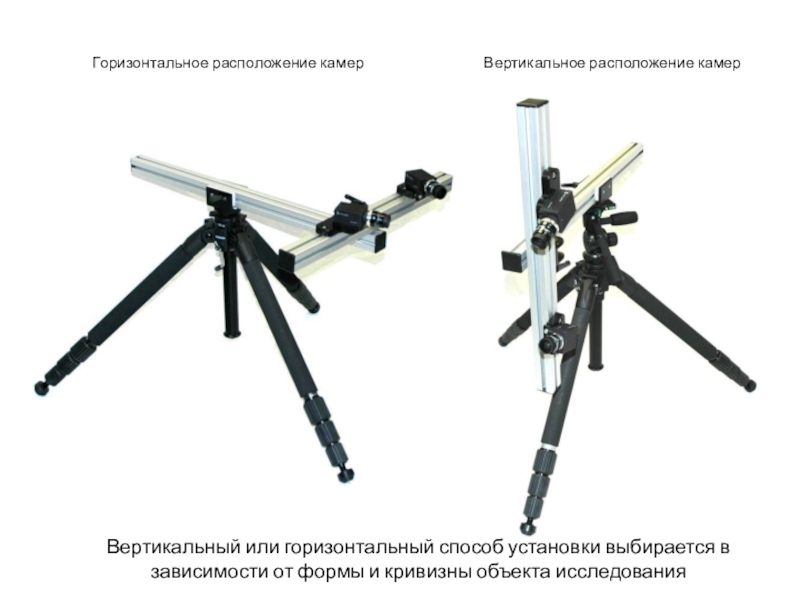

Слайд 53Горизонтальное расположение камер
Вертикальное расположение камер
Вертикальный или горизонтальный способ установки выбирается
в зависимости от формы и кривизны объекта исследования

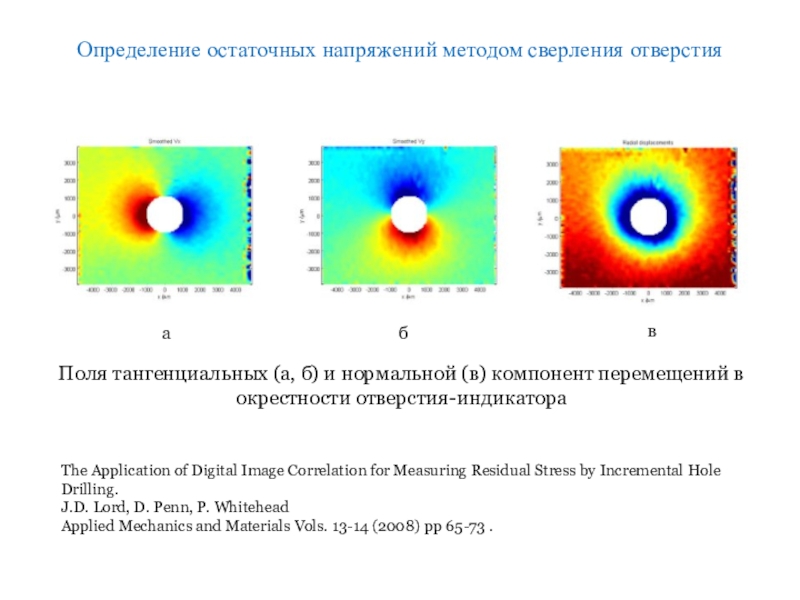

Слайд 54The Application of Digital Image Correlation for Measuring Residual Stress
by Incremental Hole Drilling.
J.D. Lord, D. Penn, P. Whitehead
Applied
Mechanics and Materials Vols. 13-14 (2008) pp 65-73 .Определение остаточных напряжений методом сверления отверстия
Поля тангенциальных (а, б) и нормальной (в) компонент перемещений в окрестности отверстия-индикатора
а
б
в

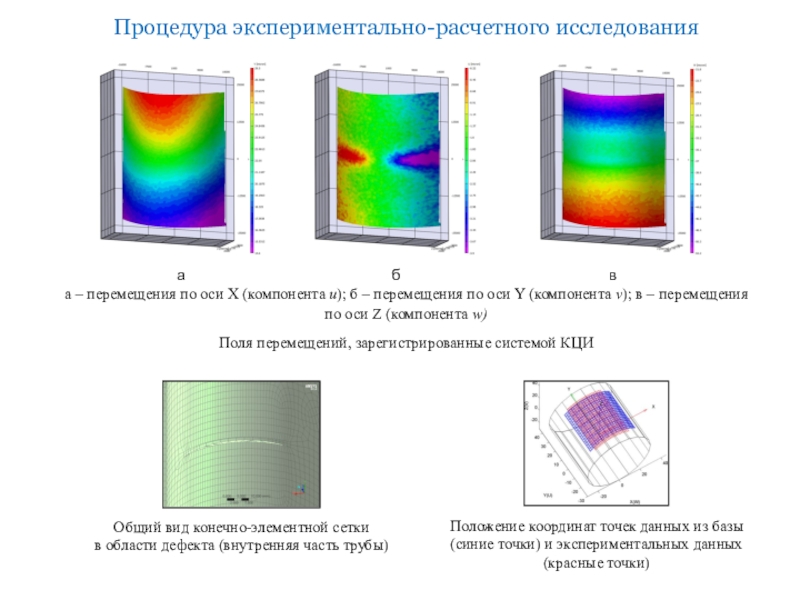

Слайд 56а – перемещения по оси X (компонента u); б –
перемещения по оси Y (компонента v); в – перемещения по
оси Z (компонента w)Поля перемещений, зарегистрированные системой КЦИ
Процедура экспериментально-расчетного исследования

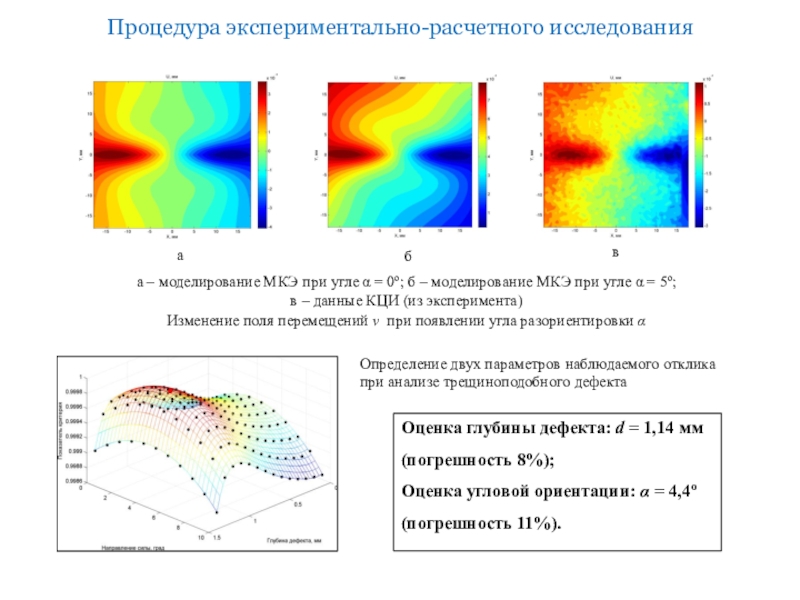

Слайд 57Процедура экспериментально-расчетного исследования
Определение двух параметров наблюдаемого отклика при анализе трещиноподобного
дефекта
Оценка глубины дефекта: d = 1,14 мм
(погрешность 8%);
Оценка угловой
ориентации: α = 4,4º (погрешность 11%).
