Слайд 1Гродненский государственный медицинский университет

КУРС ЛЕКЦИЙ ПО ТОПОГРАФИЧЕСКОЙ АНАТОМИИ И ОПЕРАТИВНОЙ

ХИРУРГИИ
(МУЛЬТИМЕДИЙНЫЕ ПРЕЗЕНТАЦИИ)


Гродно 2008

Гродненский государственный медицинский университет КУРС ЛЕКЦИЙ ПО ТОПОГРАФИЧЕСКОЙ АНАТОМИИ И ОПЕРАТИВНОЙ ХИРУРГИИ (МУЛЬТИМЕДИЙНЫЕ ПРЕЗЕНТАЦИИ)Гродно 2008

Слайд 2Составители:
Жук И.Г., профессор кафедры оперативной хирургии и топографической анатомии,

доктор медицинских наук, профессор;
Юрченко В.П., заведующий кафедрой оперативной хирургии

и топографической анатомии, доктор медицинских наук, профессор;
Ложко П.М., доцент кафедры оперативной хирургии и топографической анатомии, кандидат медицинских наук, доцент;
Кумова И.В., ассистент кафедры оперативной хирургии и топографической анатомии, кандидат медицинских наук;
Стенько А.А., ассистент кафедры оперативной хирургии и топографической анатомии, кандидат медицинских наук.

Краткий курс лекций в виде мультимедийных презентаций предназначен для студентов лечебного и педиатрического факультетов. В учебном пособии на современном уровне и в доступной форме освещены основные вопросы по топографической анатомии и оперативной хирургии. Данная форма изложения лекционного материала призвана облегчить подготовку студентов к практическим занятиям и будет способствовать лучшему усвоению предмета.

Рецезенты:
Е.С. Околокулак, зав.кафедрой анатомии человека УО «Гродненский государственный медицинский университет», докт. мед. наук, профессор.
Г.Г. Мармыш, профессор кафедры обшей хирургии УО «Гродненский государственный медицинский университет», докт. мед. наук, профессор.
Составители: Жук И.Г., профессор кафедры оперативной хирургии и топографической анатомии, доктор медицинских наук, профессор; Юрченко В.П., заведующий

Слайд 3 кафедра оперативной хирургии и топографической анатомии
ПРЕДСТАВЛЯЕТ
КУРС ЛЕКЦИЙ

кафедра оперативной хирургии и топографической анатомии ПРЕДСТАВЛЯЕТКУРС ЛЕКЦИЙ

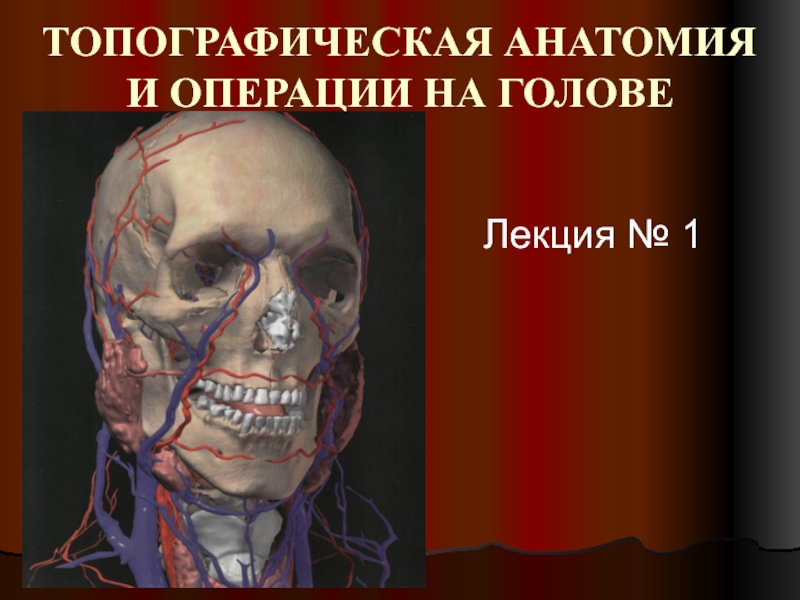

Слайд 4ТОПОГРАФИЧЕСКАЯ АНАТОМИЯ И ОПЕРАЦИИ НА ГОЛОВЕ
Лекция №

ТОПОГРАФИЧЕСКАЯ АНАТОМИЯ     И ОПЕРАЦИИ НА ГОЛОВЕЛекция № 1

Слайд 5 ГРАНИЦЫ И ОТДЕЛЫ

ГОЛОВЫ

Граница между головой и шеей: подбородочный выступ; нижний край, угол и ветвь нижней челюсти; наружный слуховой проход; вершина сосцевидного отростка; верхняя выйная линия; наружный затылочный бугор.
Отделы: мозговой и лицевой
Граница между мозговым и лицевым отделами: надпереносье; верхний край глазницы; скуловая дуга; наружный слуховой проход.
мозговой:
-свод (лобно-теменно-затылочная, височная, область сосцевидного отростка)
-основание (внутренняя, наружная поверхности)
лицевой:
-передняя поверхность (области глазницы, носа, рта)
-боковая поверхность (щечная, околоушно-жевательная, глубокая область лица).

ГРАНИЦЫ И ОТДЕЛЫ

Слайд 6 МОЗГОВОЙ ОТДЕЛ ГОЛОВЫ ЛОБНО-ТЕМЕННО-ЗАТЫЛОЧНАЯ ОБЛАСТЬ
СЛОИ:
1.КОЖА – толстая, малоподвижная, соединена

с апоневрозом соединительно-тканными перемычками.
2.ПОДКОЖНО-ЖИРОВАЯ КЛЕТЧАТКА (ПЖК) – разделена

на ячейки этими соединительно-тканными перемычками, здесь проходят поверхностные артерии и вены.
3.СУХОЖИЛЬНЫЙ ШЛЕМ – состоит из мышечной и плотной сухожильной частей (апоневроз).
4.ПОДАПОНЕВРОТИЧЕСКАЯ КЛЕТЧАТКА – рыхлая, легко отслаивается.
5.НАДКОСТНИЦА – отделена от кости слоем поднадкостничной клетчатки, срастается с костью в местах швов.
6.ПОДНАДКОСТНИЧНАЯ КЛЕТЧАТКА – ограничена пределами одной кости.
7.КОСТЬ – состоит из 3-ех слоев:
наружная компактная пластинка;
диплоэтическое вещество (диплоэ);
внутренняя компактная пластинка (стекловидная).


Продолжение следует…Vertae!

МОЗГОВОЙ ОТДЕЛ ГОЛОВЫ ЛОБНО-ТЕМЕННО-ЗАТЫЛОЧНАЯ ОБЛАСТЬСЛОИ:1.КОЖА – толстая, малоподвижная, соединена    с апоневрозом соединительно-тканными перемычками.2.ПОДКОЖНО-ЖИРОВАЯ

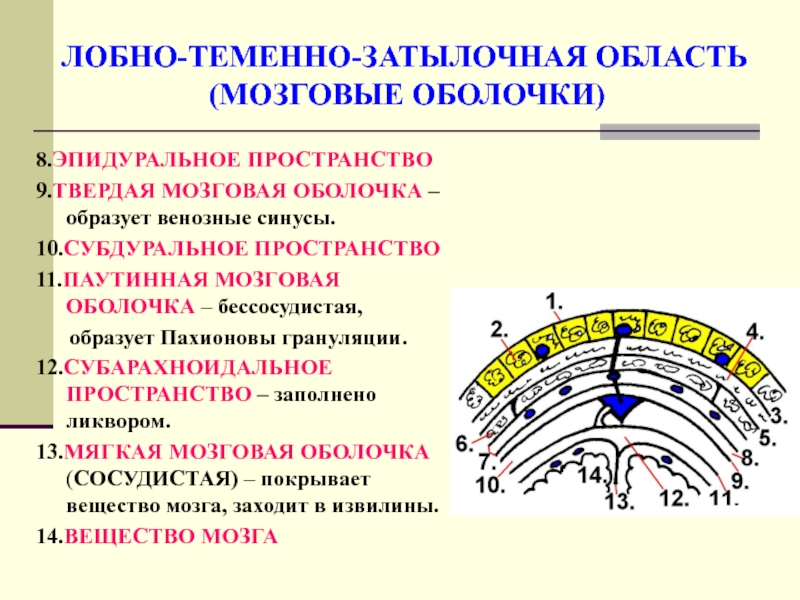

Слайд 7ЛОБНО-ТЕМЕННО-ЗАТЫЛОЧНАЯ ОБЛАСТЬ

(МОЗГОВЫЕ ОБОЛОЧКИ)
8.ЭПИДУРАЛЬНОЕ ПРОСТРАНСТВО
9.ТВЕРДАЯ МОЗГОВАЯ ОБОЛОЧКА – образует венозные синусы.
10.СУБДУРАЛЬНОЕ

ПРОСТРАНСТВО
11.ПАУТИННАЯ МОЗГОВАЯ ОБОЛОЧКА – бессосудистая,
образует Пахионовы грануляции.
12.СУБАРАХНОИДАЛЬНОЕ ПРОСТРАНСТВО – заполнено ликвором.
13.МЯГКАЯ МОЗГОВАЯ ОБОЛОЧКА (СОСУДИСТАЯ) – покрывает вещество мозга, заходит в извилины.
14.ВЕЩЕСТВО МОЗГА
















ЛОБНО-ТЕМЕННО-ЗАТЫЛОЧНАЯ ОБЛАСТЬ           (МОЗГОВЫЕ ОБОЛОЧКИ)8.ЭПИДУРАЛЬНОЕ ПРОСТРАНСТВО9.ТВЕРДАЯ МОЗГОВАЯ ОБОЛОЧКА

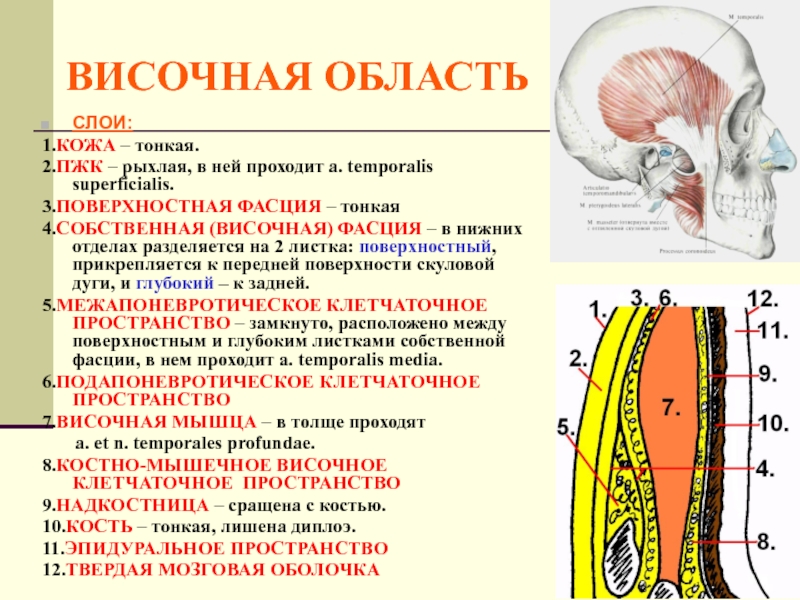

Слайд 8 ВИСОЧНАЯ ОБЛАСТЬ
СЛОИ:
1.КОЖА – тонкая.
2.ПЖК – рыхлая, в ней проходит

a. temporalis superficialis.
3.ПОВЕРХНОСТНАЯ ФАСЦИЯ – тонкая
4.СОБСТВЕННАЯ (ВИСОЧНАЯ) ФАСЦИЯ – в

нижних отделах разделяется на 2 листка: поверхностный, прикрепляется к передней поверхности скуловой дуги, и глубокий – к задней.
5.МЕЖАПОНЕВРОТИЧЕСКОЕ КЛЕТЧАТОЧНОЕ ПРОСТРАНСТВО – замкнуто, расположено между поверхностным и глубоким листками собственной фасции, в нем проходит a. temporalis media.
6.ПОДАПОНЕВРОТИЧЕСКОЕ КЛЕТЧАТОЧНОЕ ПРОСТРАНСТВО
7.ВИСОЧНАЯ МЫШЦА – в толще проходят
a. et n. temporales profundae.
8.КОСТНО-МЫШЕЧНОЕ ВИСОЧНОЕ КЛЕТЧАТОЧНОЕ ПРОСТРАНСТВО
9.НАДКОСТНИЦА – сращена с костью.
10.КОСТЬ – тонкая, лишена диплоэ.
11.ЭПИДУРАЛЬНОЕ ПРОСТРАНСТВО
12.ТВЕРДАЯ МОЗГОВАЯ ОБОЛОЧКА

ВИСОЧНАЯ ОБЛАСТЬСЛОИ:1.КОЖА – тонкая.2.ПЖК – рыхлая, в ней проходит a. temporalis superficialis.3.ПОВЕРХНОСТНАЯ ФАСЦИЯ – тонкая4.СОБСТВЕННАЯ (ВИСОЧНАЯ)

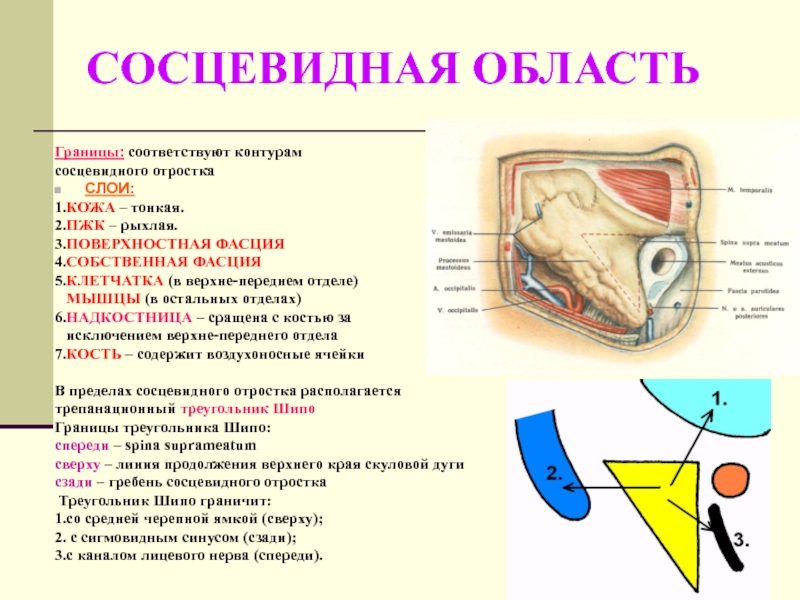

Слайд 9СОСЦЕВИДНАЯ ОБЛАСТЬ

Границы: соответствуют контурам
сосцевидного отростка
СЛОИ:
1.КОЖА – тонкая.
2.ПЖК – рыхлая.
3.ПОВЕРХНОСТНАЯ

ФАСЦИЯ
4.СОБСТВЕННАЯ ФАСЦИЯ
5.КЛЕТЧАТКА (в верхне-переднем отделе)
МЫШЦЫ (в остальных отделах)
6.НАДКОСТНИЦА

– сращена с костью за
исключением верхне-переднего отдела
7.КОСТЬ – содержит воздухоносные ячейки

В пределах сосцевидного отростка располагается
трепанационный треугольник Шипо
Границы треугольника Шипо:
спереди – spina suprameatum
сверху – линия продолжения верхнего края скуловой дуги
сзади – гребень сосцевидного отростка
Треугольник Шипо граничит:
1.со средней черепной ямкой (сверху);
2. с сигмовидным синусом (сзади);
3.с каналом лицевого нерва (спереди).

СОСЦЕВИДНАЯ ОБЛАСТЬГраницы: соответствуют контурам сосцевидного отросткаСЛОИ:1.КОЖА – тонкая.2.ПЖК – рыхлая.3.ПОВЕРХНОСТНАЯ ФАСЦИЯ4.СОБСТВЕННАЯ ФАСЦИЯ5.КЛЕТЧАТКА (в верхне-переднем отделе)  МЫШЦЫ

Слайд 10 ОСНОВНЫЕ СОСУДИСТО-

НЕРВНЫЕ ПУЧКИ

ОСНОВНЫЕ СОСУДИСТО-НЕРВНЫЕ ПУЧКИ:
1.

a. et n. supratrochleares
2. a. et n. supraorbitales
3. a. temporalis superficialis et n. auriculotemporalis
4. a. occipitalis et nn. occipitales minor et major
5. a. et n. auriculares posteriora
ОСОБЕННОСТИ СОСУДОВ:
1.радиальное направление относительно верхней точки головы (макушки);
2.расположение в подкожной клетчатке,
фиксация стенок к соединительно-тканным
перемычкам (при повреждении – зияние
просвета и обильное кровотечение);
3. богатая сеть артериальных анастомозов
(хорошее заживление ран).


ОСНОВНЫЕ СОСУДИСТО-          НЕРВНЫЕ ПУЧКИ

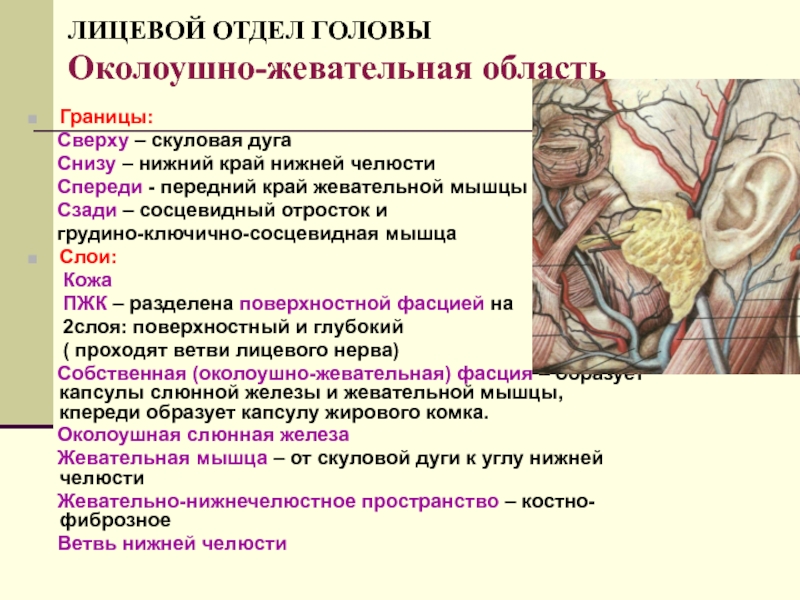

Слайд 11ЛИЦЕВОЙ ОТДЕЛ ГОЛОВЫ Околоушно-жевательная область
Границы:
Сверху – скуловая

дуга
Снизу – нижний край нижней челюсти

Спереди - передний край жевательной мышцы
Сзади – сосцевидный отросток и
грудино-ключично-сосцевидная мышца
Слои:
Кожа
ПЖК – разделена поверхностной фасцией на
2слоя: поверхностный и глубокий
( проходят ветви лицевого нерва)
Собственная (околоушно-жевательная) фасция – образует капсулы слюнной железы и жевательной мышцы, кпереди образует капсулу жирового комка.
Околоушная слюнная железа
Жевательная мышца – от скуловой дуги к углу нижней челюсти
Жевательно-нижнечелюстное пространство – костно-фиброзное
Ветвь нижней челюсти
ЛИЦЕВОЙ ОТДЕЛ ГОЛОВЫ Околоушно-жевательная областьГраницы:   Сверху – скуловая дуга   Снизу – нижний край

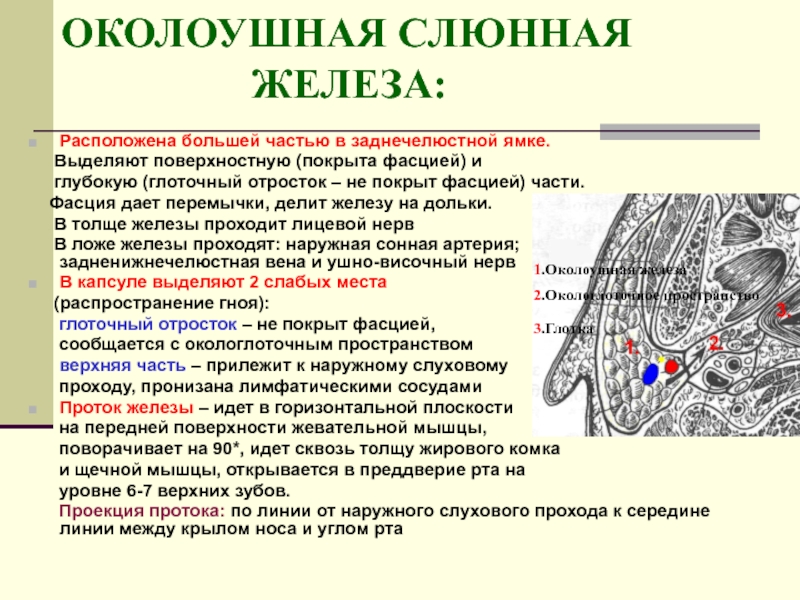

Слайд 12ОКОЛОУШНАЯ СЛЮННАЯ

ЖЕЛЕЗА:
Расположена большей частью в заднечелюстной ямке.
Выделяют

поверхностную (покрыта фасцией) и
глубокую (глоточный отросток – не покрыт фасцией) части.
Фасция дает перемычки, делит железу на дольки.
В толще железы проходит лицевой нерв
В ложе железы проходят: наружная сонная артерия; задненижнечелюстная вена и ушно-височный нерв
В капсуле выделяют 2 слабых места
(распространение гноя):
глоточный отросток – не покрыт фасцией,
сообщается с окологлоточным пространством
верхняя часть – прилежит к наружному слуховому
проходу, пронизана лимфатическими сосудами
Проток железы – идет в горизонтальной плоскости
на передней поверхности жевательной мышцы,
поворачивает на 90*, идет сквозь толщу жирового комка
и щечной мышцы, открывается в преддверие рта на
уровне 6-7 верхних зубов.
Проекция протока: по линии от наружного слухового прохода к середине линии между крылом носа и углом рта

1.Околоушная железа
2.Окологлоточное пространство
3.Глотка

ОКОЛОУШНАЯ СЛЮННАЯ           ЖЕЛЕЗА: Расположена большей частью в

Слайд 13 ХОД ВЕТВЕЙ ЛИЦЕВОГО НЕРВА
Ствол лицевого нерв проецируется на

1,5 см ниже наружного слухового протока и в толще околоушной

железы делится на свои конечные ветви:
1. височные (вертикально вверх)
2. скуловые (к наружному углу глаза)
3. щечные (к крылу носа и углу рта)
4. краевая ветвь нижней челюсти (вдоль нижнего края нижней челюсти)
5. шейная ветвь (вертикально вниз)
ХОД ВЕТВЕЙ ЛИЦЕВОГО НЕРВАСтвол лицевого нерв проецируется на 1,5 см ниже наружного слухового протока и

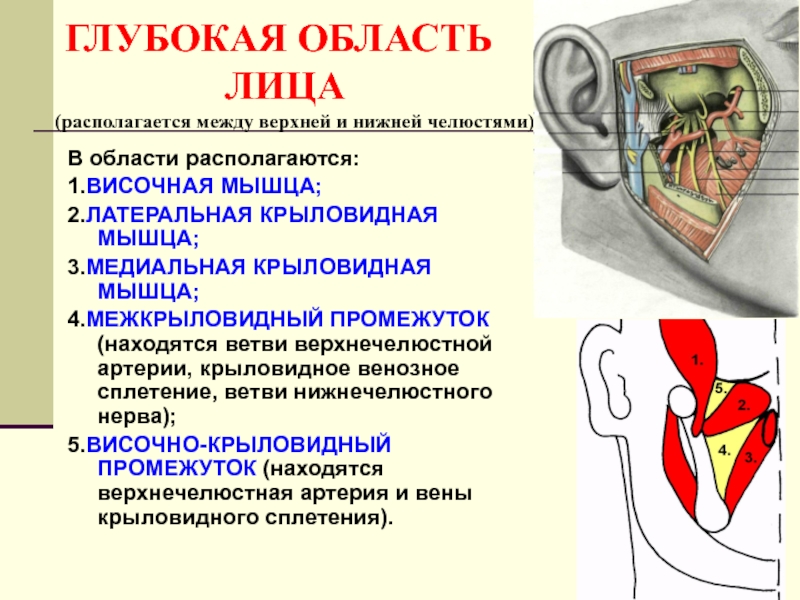

Слайд 14 ГЛУБОКАЯ ОБЛАСТЬ

ЛИЦА (располагается между верхней и нижней челюстями)
В области располагаются:
1.ВИСОЧНАЯ

МЫШЦА;
2.ЛАТЕРАЛЬНАЯ КРЫЛОВИДНАЯ МЫШЦА;
3.МЕДИАЛЬНАЯ КРЫЛОВИДНАЯ МЫШЦА;
4.МЕЖКРЫЛОВИДНЫЙ ПРОМЕЖУТОК (находятся ветви верхнечелюстной артерии, крыловидное венозное сплетение, ветви нижнечелюстного нерва);
5.ВИСОЧНО-КРЫЛОВИДНЫЙ ПРОМЕЖУТОК (находятся верхнечелюстная артерия и вены крыловидного сплетения).
ГЛУБОКАЯ ОБЛАСТЬ           ЛИЦА (располагается между верхней

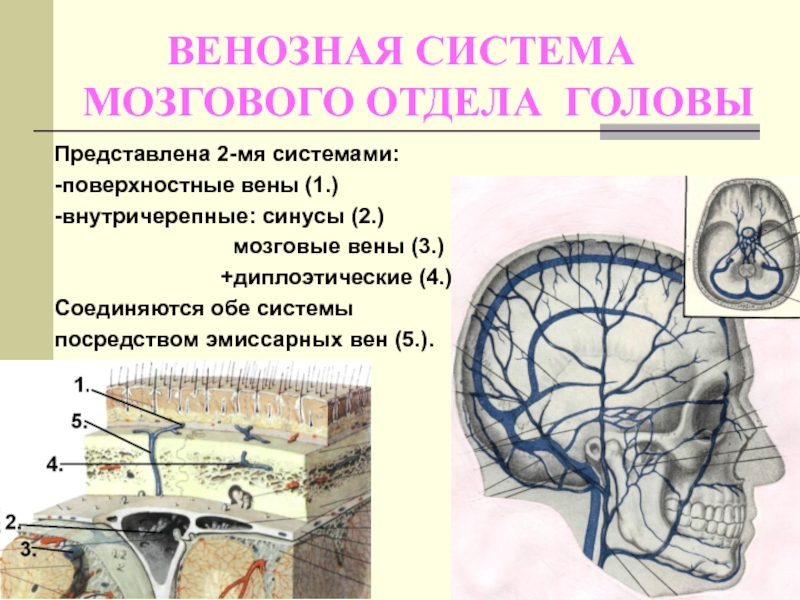

Слайд 15 ВЕНОЗНАЯ СИСТЕМА МОЗГОВОГО ОТДЕЛА

ГОЛОВЫ
Представлена 2-мя системами:
-поверхностные вены (1.)
-внутричерепные: синусы (2.)


мозговые вены (3.)
+диплоэтические (4.)
Соединяются обе системы
посредством эмиссарных вен (5.).
ВЕНОЗНАЯ СИСТЕМА   МОЗГОВОГО ОТДЕЛА ГОЛОВЫ Представлена 2-мя системами: -поверхностные вены

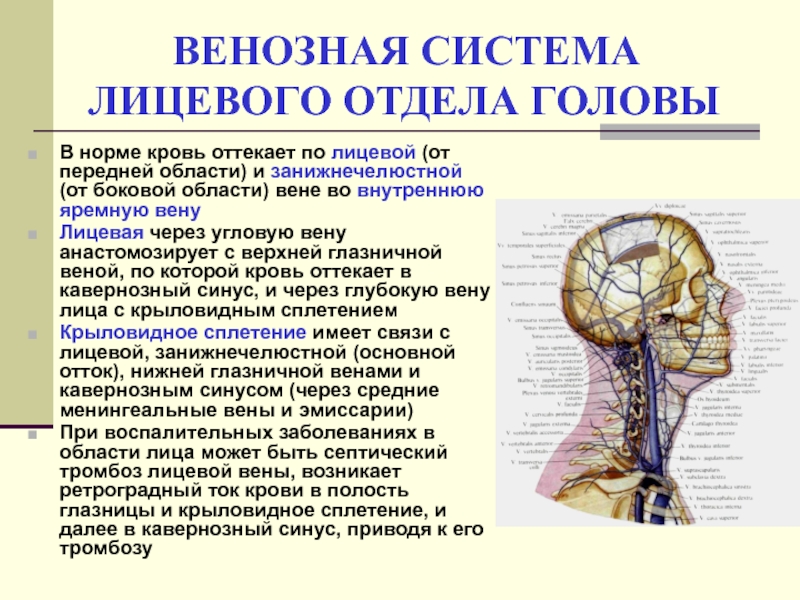

Слайд 16 ВЕНОЗНАЯ СИСТЕМА ЛИЦЕВОГО ОТДЕЛА ГОЛОВЫ
В норме

кровь оттекает по лицевой (от передней области) и занижнечелюстной (от

боковой области) вене во внутреннюю яремную вену
Лицевая через угловую вену анастомозирует с верхней глазничной веной, по которой кровь оттекает в кавернозный синус, и через глубокую вену лица с крыловидным сплетением
Крыловидное сплетение имеет связи с лицевой, занижнечелюстной (основной отток), нижней глазничной венами и кавернозным синусом (через средние менингеальные вены и эмиссарии)
При воспалительных заболеваниях в области лица может быть септический тромбоз лицевой вены, возникает ретроградный ток крови в полость глазницы и крыловидное сплетение, и далее в кавернозный синус, приводя к его тромбозу
ВЕНОЗНАЯ СИСТЕМА ЛИЦЕВОГО ОТДЕЛА ГОЛОВЫВ норме кровь оттекает по лицевой (от передней области)

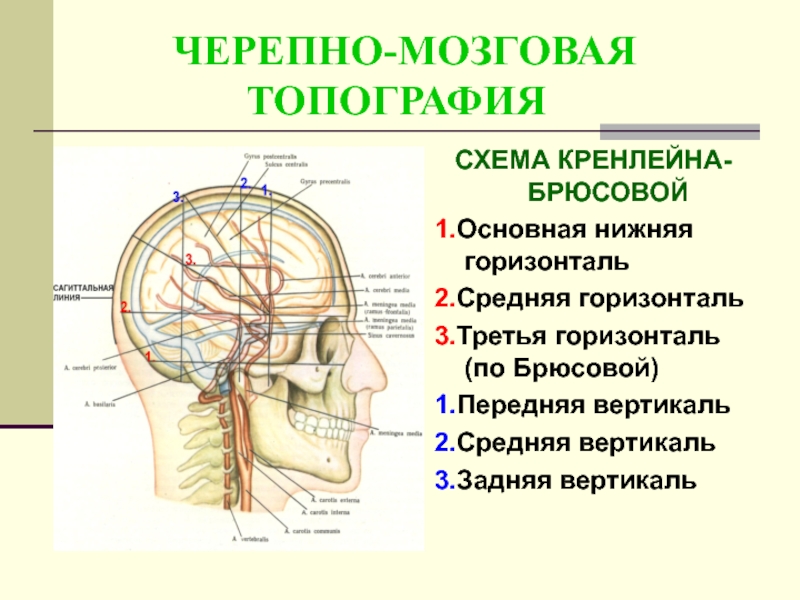

Слайд 17 ЧЕРЕПНО-МОЗГОВАЯ

ТОПОГРАФИЯ
СХЕМА КРЕНЛЕЙНА-БРЮСОВОЙ
1.Основная нижняя горизонталь
2.Средняя горизонталь
3.Третья горизонталь (по Брюсовой)
1.Передняя

вертикаль
2.Средняя вертикаль
3.Задняя вертикаль
ЧЕРЕПНО-МОЗГОВАЯ         ТОПОГРАФИЯСХЕМА КРЕНЛЕЙНА-БРЮСОВОЙ1.Основная нижняя горизонталь2.Средняя

Слайд 18ОПЕРАЦИИ НА ГОЛОВЕ
Часть 2

ОПЕРАЦИИ НА ГОЛОВЕЧасть 2

Слайд 19 Первичная хирургическая обработка ран мозгового отдела

головы
Повреждения головы:
закрытые и открытые (с повреждением

кожи)
Ранения черепа: непроникающие и проникающие (с повреждением твердой мозговой оболочки)
Этапы ПХО проникающих ран головы:
1.экономное иссечение мягких тканей с учетом топографо-анатомических особенностей области;
2.удаляют не связанные с надкостницей отломки кости. С помощью кусачек Люэра производят расширение костной раны, выравнивают ее края;
3.обрабатывают (экономно иссекают) рану твердой мозговой оболочки, санируют раневой канал вымыванием мозгового детрита и мелких инородных тел струёй теплого физиологического раствора.

ЭТАП 1.

ЭТАП 2.

ЭТАП 3.

Первичная хирургическая обработка     ран мозгового отдела головы Повреждения головы:   закрытые

Слайд 20 ОСТАНОВКА

КРОВОТЕЧЕНИЯ
Для остановки кровотечения из сосудов мягких тканей

используют:
1) пальцевое прижатие мягких тканей к костям свода черепа
2) последовательное прошивание толстым шелком мягких тканей вокруг раны вместе с проходящими в подкожной клетчатке сосудами (способ Гейденгайна)
3) наложение кровоостанавливающих зажимов с последующим лигированием сосудов
4) электрокоагуляцию
Для остановки кровотечения из диплоэтических вен используют:
1) втирание восковой пасты
2) кусачками Люэра раздавливают
кость, прижимая наружную и
внутреннюю пластинки друг к другу
Продолжение следует…Vertae!

способ Гейденгайна

ОСТАНОВКА       КРОВОТЕЧЕНИЯДля остановки кровотечения

Слайд 21

ОСТАНОВКА КРОВОТЕЧЕНИЯ
При повреждении синусов твердой мозговой оболочки

применяют:
1) наложение швов на линейные раны небольших размеров;
2) пластику дефекта стенки синуса лоскутом из наружного листка твердой мозговой оболочки или широкой фасции бедра, кусочком мышцы;
3) при полном разрыве используется тампонада синуса марлевыми турундами, которые вводят между костью и твердой мозговой оболочкой (до 6 дней);
4) перевязка синуса.
Из мозговых сосудов:
1)электрокоагуляция;
2)заполнение раневого канала мозга смесью фибриногена и тромбина.
ОСТАНОВКА КРОВОТЕЧЕНИЯПри повреждении

Слайд 22 ДЕКОМПРЕССИВНАЯ ТРЕПАНАЦИЯ по Кушингу
Декомпрессивная

(декомпрессионная, резекционная) трепанация - паллиативная операция, которая чаще всего выполняется

при неоперабельных опухолях головного мозга с целью устранения или уменьшения болевого симптома путем снижения внутричерепного давления.
Принцип операции заключается в формировании костного дефекта (5x6 см) в области свода черепа.
Чаще производят в височной области, так как здесь имеется хорошо выраженный мышечно-аневротический слой, который будет препятствовать пролабированию мозга.
Иногда производят непосредственно над местом расположения опухоли.

Отслоение надкостницы и мышцы

Резецирована кость, рассечение твердой мозговой оболочки

ДЕКОМПРЕССИВНАЯ    ТРЕПАНАЦИЯ по КушингуДекомпрессивная (декомпрессионная, резекционная) трепанация - паллиативная операция,

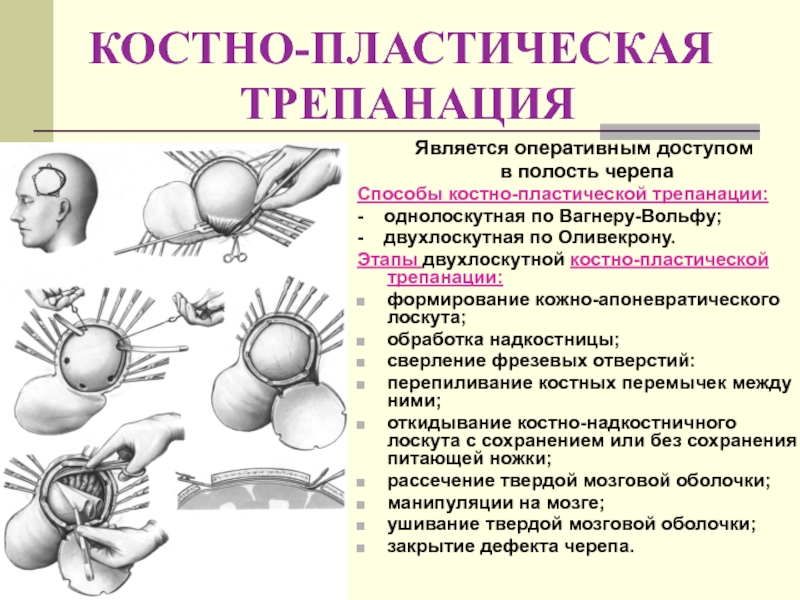

Слайд 23КОСТНО-ПЛАСТИЧЕСКАЯ ТРЕПАНАЦИЯ
Является оперативным доступом

в полость черепа
Способы костно-пластической трепанации:
- однолоскутная по

Вагнеру-Вольфу;
- двухлоскутная по Оливекрону.
Этапы двухлоскутной костно-пластической трепанации:
формирование кожно-апоневратического лоскута;
обработка надкостницы;
сверление фрезевых отверстий:
перепиливание костных перемычек между ними;
откидывание костно-надкостничного лоскута с сохранением или без сохранения питающей ножки;
рассечение твердой мозговой оболочки;
манипуляции на мозге;
ушивание твердой мозговой оболочки;
закрытие дефекта черепа.
КОСТНО-ПЛАСТИЧЕСКАЯ        ТРЕПАНАЦИЯЯвляется оперативным доступом в полость черепа  Способы костно-пластической

Слайд 24 АНТРОТОМИЯ (ТРЕПАНАЦИЯ СОСЦЕВИДНОГО

ОТРОСТКА)
Показания: первичный и

вторичный гнойный мастоидит
Цель операции - удаление гнойного экссудата, грануляций из воздухоносных ячеек сосцевидного отростка, вскрытие и дренирование сосцевидной пещеры
ОПЕРАЦИЯ ВЫПОЛНЯЕТСЯ В ПРЕДЕЛАХ ТРЕУГОЛЬНИКА ШИПО
Осложнения: при отклонении от границ треугольника Шипо и техники можно повредить:
1) образования средней черепной ямки;
2) сигмовидный синус;
3) лицевой нерв.
АНТРОТОМИЯ (ТРЕПАНАЦИЯ СОСЦЕВИДНОГО

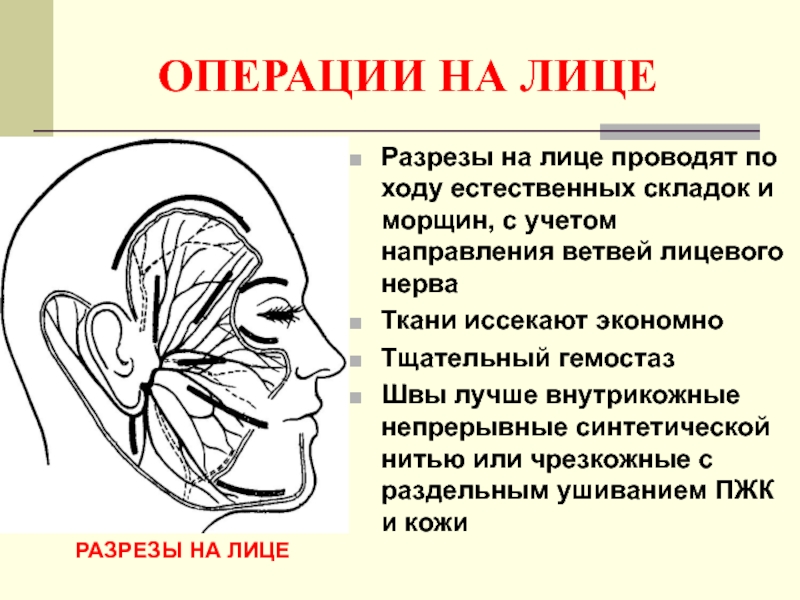

Слайд 25 ОПЕРАЦИИ НА ЛИЦЕ
Разрезы на лице проводят по

ходу естественных складок и морщин, с учетом направления ветвей лицевого

нерва
Ткани иссекают экономно
Тщательный гемостаз
Швы лучше внутрикожные непрерывные синтетической нитью или чрезкожные с раздельным ушиванием ПЖК и кожи

РАЗРЕЗЫ НА ЛИЦЕ

ОПЕРАЦИИ НА ЛИЦЕРазрезы на лице проводят по ходу естественных складок и морщин, с учетом

Слайд 26ОПЕРАЦИИ ПРИ ГНОЙНОМ

ПАРОТИТЕ
Гнойный паротит – гнойное воспаление околоушной слюнной железы
Разрезы при

гнойном паротите производят с учетом хода ветвей лицевого нерва (чаще используют разрез за углом нижней челюсти)
Остро рассекают кожу, подкожную клетчатку и капсулу околоушной железы
Далее ткани разделяют тупым способом, чтобы не повредить сосудисто-нервные образования
ОПЕРАЦИИ ПРИ ГНОЙНОМ          ПАРОТИТЕ	Гнойный паротит – гнойное воспаление

Слайд 27ВСКРЫТИЕ ЗАГЛОТОЧНОГО

АБСЦЕССА
Заглоточный абсцесс располагается в клетчатке между глоткой и предпозвоночной

фасцией. Чаще односторонний, т.к. заглоточное пространство разделено перегородкой. Сообщается с позадивисцеральным пространством шеи и далее с задним средостением.
Техника вскрытия:
Положение больного – сидя;
Доступ – через рот;
Скальпель фиксируют пластырем или зажимом, оставляя 1 см. лезвия;
Разрез вертикальный (~2см.) по месту наибольшего выбухания;
Во избежание аспирации гноя сразу после вскрытия абсцесса следует голову больного наклонить вперед либо использовать аспиратор.
ВСКРЫТИЕ ЗАГЛОТОЧНОГО           АБСЦЕССА	Заглоточный абсцесс располагается в клетчатке

Слайд 28

ЛЕКЦИЯ
ЗАКОНЧИЛАСЬ


ЛЕКЦИЯЗАКОНЧИЛАСЬ

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
