ГРОНИНГЕН (Groningen) газовое месторождение
Содержание
- 1. ГРОНИНГЕН (Groningen) газовое месторождение
- 2. Месторождение Гронинген лежит в северной части Нидерландов, недалеко от границы с Германией.
- 3. Общие сведенияГронинген месторождением природного газа расположен вблизи Slochteren в провинции Гронинген в
- 4. Структурная карта по кровле Гронинген
- 5. НЕФТЕГАЗОНОСНЫЕ КОМПЛЕКСЫПоля Гронинген находится в пределах Южной пермского
- 6. Геологический разрез по продуктивным отложениям ротлигенда месторождения Гронинген.
- 7. В разрезе Ротлигена выделяют 2 горизонта: верхний-Тен-боер
- 8. Годовая добыча газа — 66 млрд. м3.Текущая
- 9. Спасибо за внимание
- 10. Скачать презентанцию
Месторождение Гронинген лежит в северной части Нидерландов, недалеко от границы с Германией.
Слайды и текст этой презентации

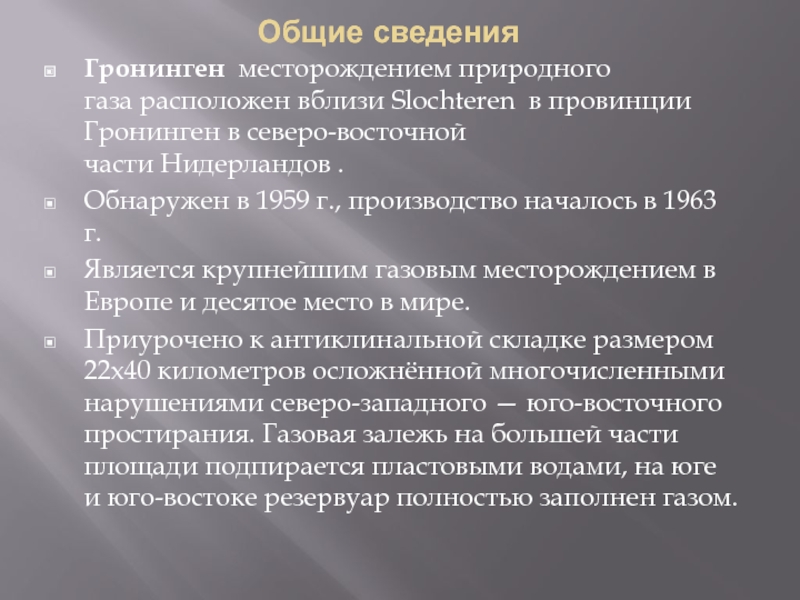

Слайд 3Общие сведения
Гронинген месторождением природного газа расположен вблизи Slochteren в провинции Гронинген в северо-восточной части Нидерландов .
Обнаружен в
1959 г., производство началось в 1963 г.
Является крупнейшим газовым месторождением
в Европе и десятое место в мире.Приурочено к антиклинальной складке размером 22х40 километров осложнённой многочисленными нарушениями северо-западного — юго-восточного простирания. Газовая залежь на большей части площади подпирается пластовыми водами, на юге и юго-востоке резервуар полностью заполнен газом.

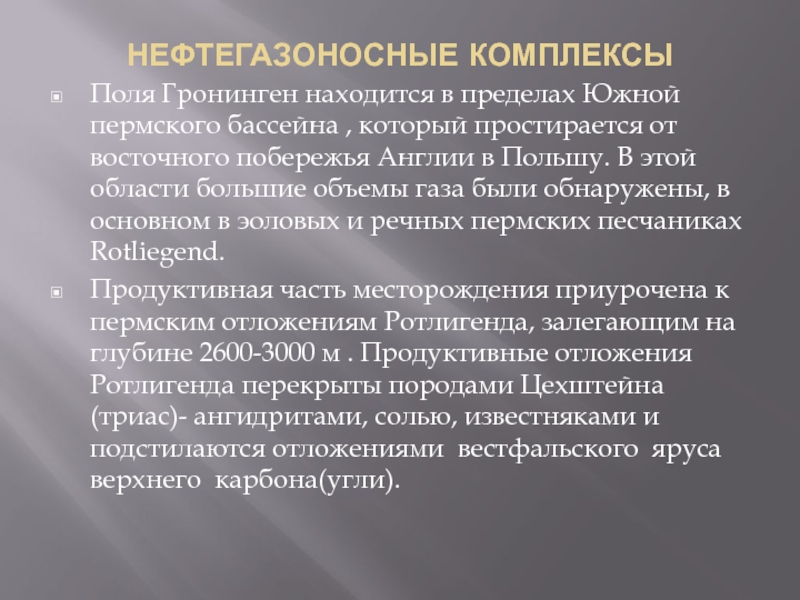

Слайд 5НЕФТЕГАЗОНОСНЫЕ КОМПЛЕКСЫ
Поля Гронинген находится в пределах Южной пермского бассейна , который простирается
от восточного побережья Англии в Польшу. В этой области большие объемы
газа были обнаружены, в основном в эоловых и речных пермских песчаниках Rotliegend.Продуктивная часть месторождения приурочена к пермским отложениям Ротлигенда, залегающим на глубине 2600-3000 м . Продуктивные отложения Ротлигенда перекрыты породами Цехштейна (триас)- ангидритами, солью, известняками и подстилаются отложениями вестфальского яруса верхнего карбона(угли).

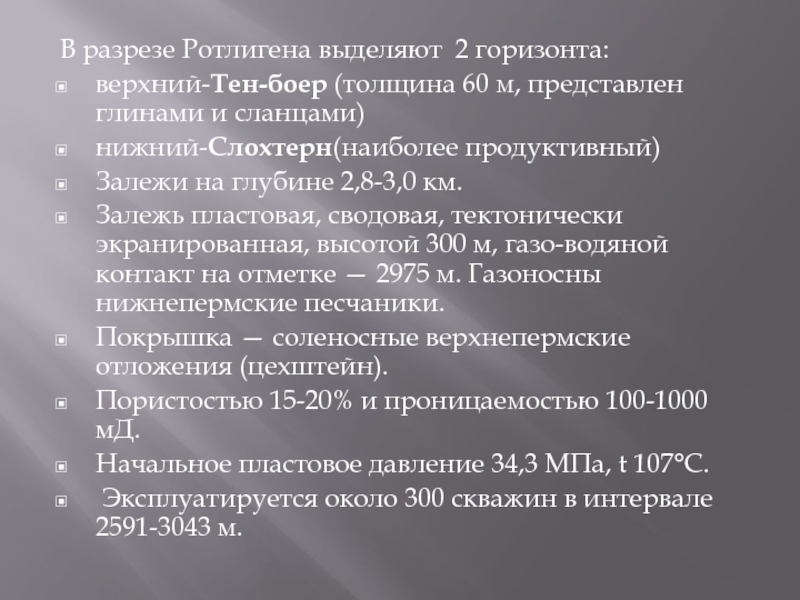

Слайд 7В разрезе Ротлигена выделяют 2 горизонта:
верхний-Тен-боер (толщина 60 м,
представлен глинами и сланцами)
нижний-Слохтерн(наиболее продуктивный)
Залежи на глубине 2,8-3,0 км.
Залежь
пластовая, сводовая, тектонически экранированная, высотой 300 м, газо-водяной контакт на отметке — 2975 м. Газоносны нижнепермские песчаники.Покрышка — соленосные верхнепермские отложения (цехштейн).
Пористостью 15-20% и проницаемостью 100-1000 мД.
Начальное пластовое давление 34,3 МПа, t 107°С.
Эксплуатируется около 300 скважин в интервале 2591-3043 м.

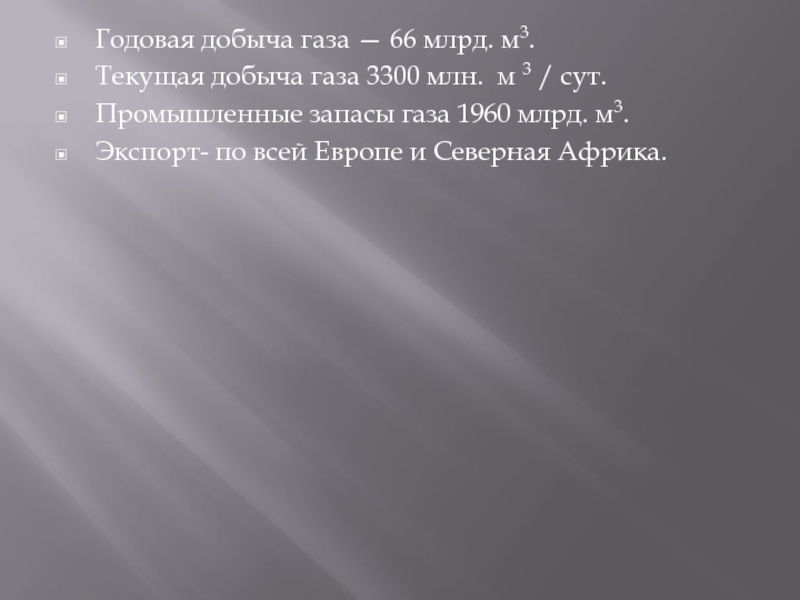

Слайд 8Годовая добыча газа — 66 млрд. м3.
Текущая добыча газа 3300
млн. м 3 / сут.
Промышленные запасы газа 1960 млрд. м3.
Экспорт- по всей
Европе и Северная Африка.
