Химическая технология : что нового?
Содержание
- 1. Химическая технология : что нового?
- 2. Разделение жидких и газовых неоднородных систем. Классификация
- 3. Неоднородная система, как правило, состоит из двух фаз :Внутренняя (дисперсная) ;Внешняя (дисперсионная)Часто встречающиеся виды неоднородных систем:АэрозолиЭмульсииСуспензииПены
- 4. АэрозолиСистемы, состоящие из твердых или жидких частиц,
- 5. Эмульсии Системы, состоящие из жидкости и распределенных
- 6. Суспензии Системы, состоящие из тв.частиц, взвешенных в жидкой
- 7. Пены Системы, состоящие из жидкости и распределенных в ней пузырьков газа. Для эмульсий и пен характерна инверсия фаз.
- 8. Основные характеристики неоднородных системСоотношение дисперсной и дисперсионной фаз (массовые или объемные);Размеры частиц дисперсной фазы.
- 9. Размеры частиц дисперсной фазыМонодисперсные;Полидисперсные:Эквивалентный диаметр частиц правильной формы:Эквивалентный диаметр частиц неправильной формы:
- 10. Механические способы осажденияСилы тяжести – для грубой
- 11. Механизм осаждения частицУчитываются факторы-Параметры режима обтекания;Сопротивление средыСопротивление
- 12. Сопротивление средыКоэффициент гидравлического сопротивления среды – Зависит от режима движения дисперсных частиц:
- 13. Режим движения дисперсных частицКритерий Рейнольдса:Скорость движения частицы сферической формы в какой либо среде при ламинарном режиме:
- 14. При осаждении частиц неправильной формы необходимо учитывать
- 15. Гравитационное осаждение (осаждение под действием силы
- 16. Схема отстойника с гребковыми мешалками 1- корпус; 2-кольцевой
- 17. Схема отстойника для эмульсий

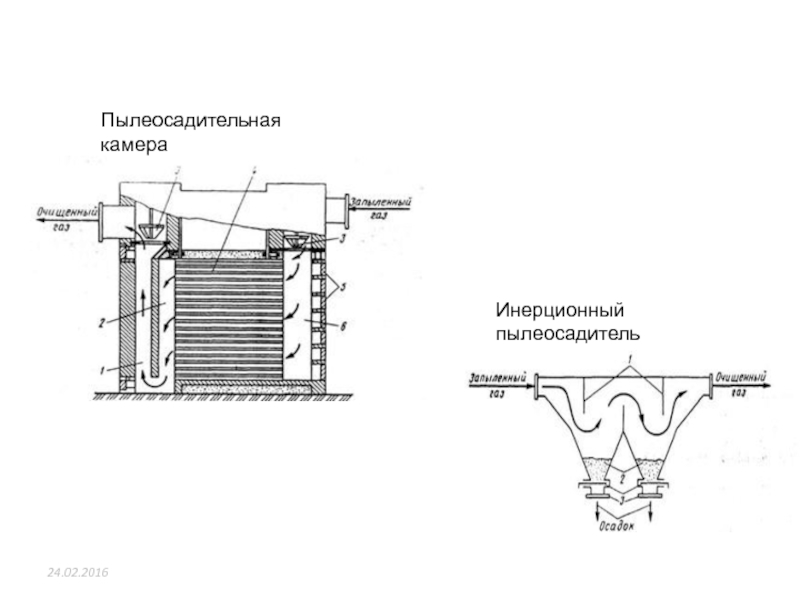

- 18. Пылеосадительная камераИнерционный пылеосадитель
- 19. Разделение в поле центробежных сил Необходимо введение частиц
- 20. Эффективность осаждения под действием центробежной силыЦентробежная сила –Скорость осаждения под действием центробежной силы (ламинарный поток):
- 21. ЦентрифугированиеВращающиеся аппараты способные создать поле центробежных сил-
- 22. Центрифуги
- 23. Циклонный процессСкорость газов 10-40 м/с;Скорость жидкостей 5-25 м/с
- 24. Схема циклона

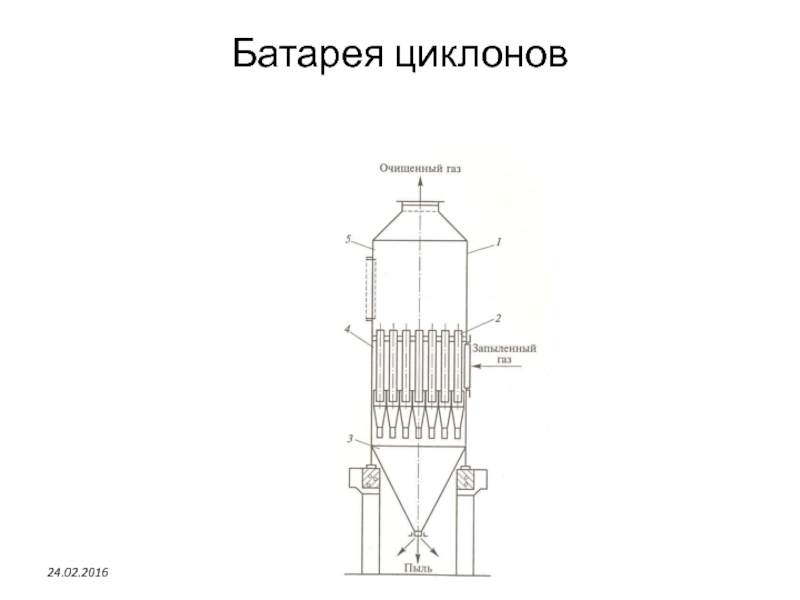

- 25. Батарея циклонов
- 26. Осаждение под действием электрического поляГазовый поток, содержащий
- 27. Самостоятельная ионизацияРазность потенциалов 4-6 кВ/м;Плотность тока I
- 28. Схема образования неоднородного электрического поляа) трубчатый электрофильтр; б) пластинчатый электрофильтр
- 29. Слайд 29
- 30. Скачать презентанцию
Разделение жидких и газовых неоднородных систем. Классификация и основные характеристики неоднородных систем. Классификация, принципы выбора и оценка эффективности методов разделения. Разделение в поле сил тяжести, в поле центробежных сил.
Слайды и текст этой презентации
Слайд 1Химическая технология:
что нового?
Вадим К. Хлесткин, к.х.н.
Новосибирский государственный университет
Лекция 4.
Неоднородные
системы, их классификация, методы разделения.
Слайд 2Разделение жидких и газовых неоднородных систем.
Классификация и основные характеристики
неоднородных систем.
Классификация, принципы выбора и оценка эффективности методов разделения.
Разделение в поле сил тяжести, в поле центробежных сил.
Слайд 3Неоднородная система, как правило, состоит из двух фаз :
Внутренняя (дисперсная)
;
Внешняя (дисперсионная)
Часто встречающиеся виды неоднородных систем:
Аэрозоли
Эмульсии
Суспензии
Пены
Слайд 4Аэрозоли
Системы, состоящие из твердых или жидких частиц, взвешенных в газообразной
среде:
Пыль – система газ-тв.частицы размером 5-50 мкм;
Дым - система газ-тв.частицы
размером 0,3-5 мкм;Туман – система газ-капли жидкости размером 0,3-3 мкм
Слайд 5Эмульсии
Системы, состоящие из жидкости и распределенных в ней капель
другой жидкости. Жидкости не растворимы друг в друге.
Эмульсии устойчивы, если
размеры капель 0,4-0,5 мкмЧасто стабилизируются ПАВ или твердыми частицами

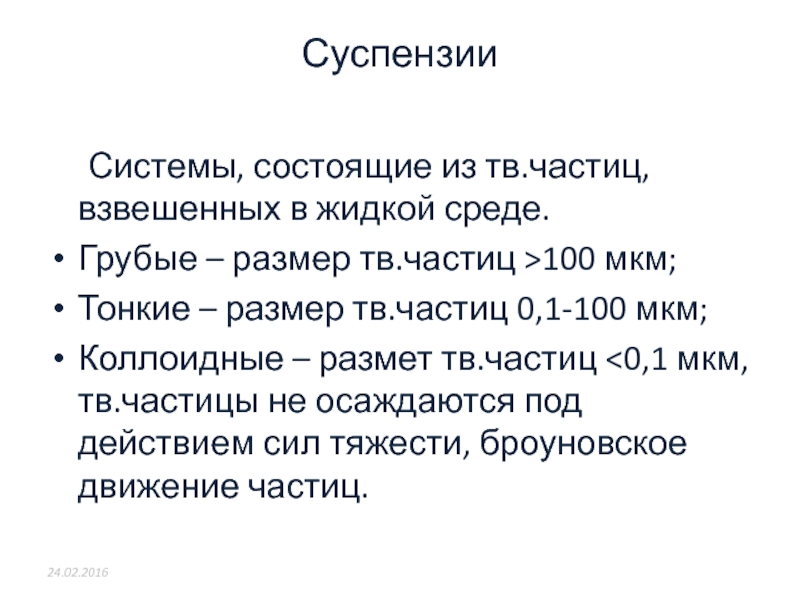

Слайд 6Суспензии
Системы, состоящие из тв.частиц, взвешенных в жидкой среде.
Грубые – размер
тв.частиц >100 мкм;
Тонкие – размер тв.частиц 0,1-100 мкм;
Коллоидные – размет
тв.частиц <0,1 мкм, тв.частицы не осаждаются под действием сил тяжести, броуновское движение частиц.
Слайд 7Пены
Системы, состоящие из жидкости и распределенных в ней пузырьков газа.
Для
эмульсий и пен характерна инверсия фаз.
Слайд 8Основные характеристики неоднородных систем
Соотношение дисперсной и дисперсионной фаз (массовые или
объемные);
Размеры частиц дисперсной фазы.

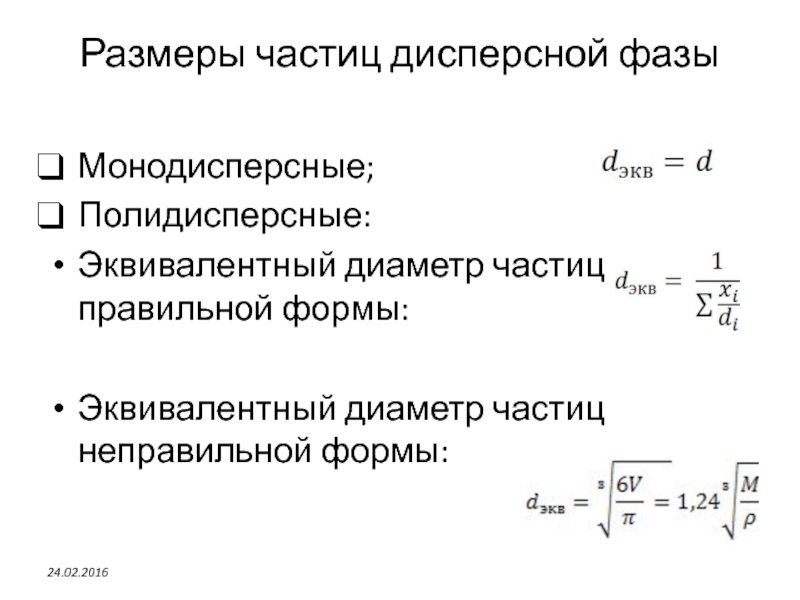

Слайд 9Размеры частиц дисперсной фазы
Монодисперсные;
Полидисперсные:
Эквивалентный диаметр частиц правильной формы:
Эквивалентный диаметр частиц
неправильной формы:
Слайд 10Механические способы осаждения
Силы тяжести – для грубой очистки от тв.(жидких)частиц
размером 30-100 мкм и более;
Инерционные силы - от частиц размером
25-30 мкм;Центробежные силы - от частиц размером до 5 мкм (5-25 мкм)

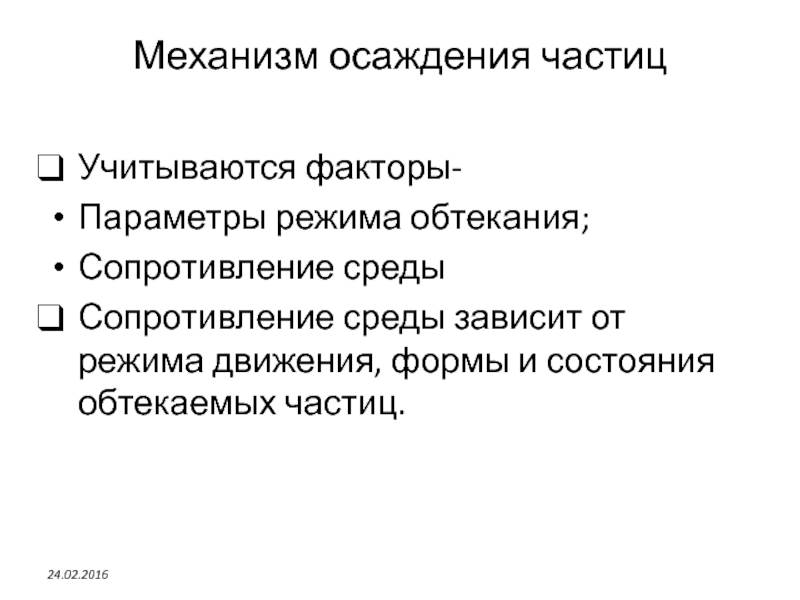

Слайд 11Механизм осаждения частиц
Учитываются факторы-
Параметры режима обтекания;
Сопротивление среды
Сопротивление среды зависит от
режима движения, формы и состояния обтекаемых частиц.
Слайд 12Сопротивление среды
Коэффициент гидравлического сопротивления среды –
Зависит от режима движения
дисперсных частиц:
Слайд 13Режим движения дисперсных частиц
Критерий Рейнольдса:
Скорость движения частицы сферической формы в
какой либо среде при ламинарном режиме:
Слайд 14При осаждении частиц неправильной формы необходимо учитывать фактор формы-Ф;
При осаждении
множества частиц необходимо учитывать их влияние друг на друга

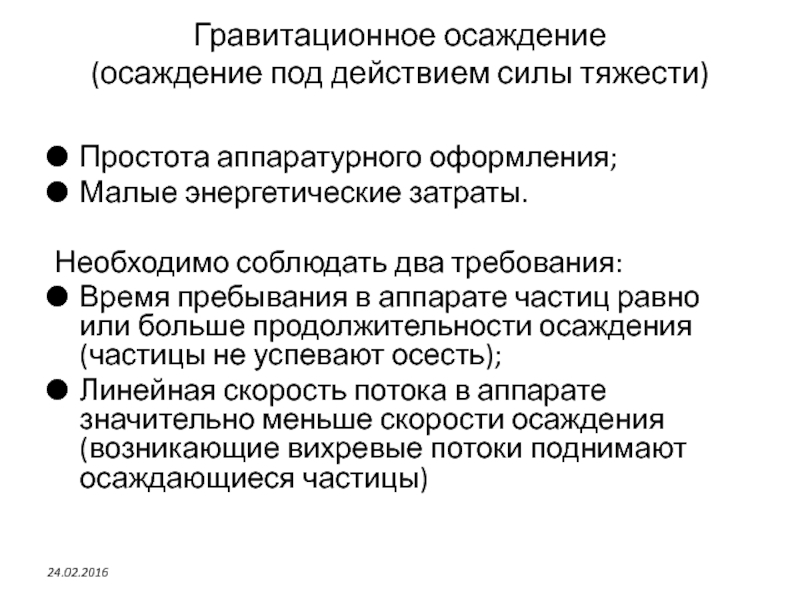

Слайд 15Гравитационное осаждение
(осаждение под действием силы тяжести)
Простота аппаратурного оформления;
Малые энергетические
затраты.
Необходимо соблюдать два требования:
Время пребывания в аппарате частиц равно или
больше продолжительности осаждения (частицы не успевают осесть);Линейная скорость потока в аппарате значительно меньше скорости осаждения (возникающие вихревые потоки поднимают осаждающиеся частицы)
Слайд 16Схема отстойника с гребковыми мешалками
1- корпус; 2-кольцевой желоб; 3-рельсы; 4-труба
для подачи суспензии; 5-электродвигатель; 6-труба; 7-разгрузочное отверстие; 8-мешалка с гребками
Слайд 19Разделение в поле центробежных сил
Необходимо введение частиц в поле центробежных
сил:
Вращательное движение потока жидкости в неподвижном аппарате;
Поток направляется во вращающийся
аппарат, и система вращается вместе с аппаратом
Слайд 20Эффективность осаждения под действием центробежной силы
Центробежная сила –
Скорость осаждения под
действием центробежной силы (ламинарный поток):
Слайд 21Центрифугирование
Вращающиеся аппараты способные создать поле центробежных сил- центрифуги.
Центрифуги – отстойные
и фильтрующие;
Периодические и непрерывные;
Вертикальные, горизонтальные, наклонные;
Ручная или механизированная выгрузка осадка
Слайд 26Осаждение под действием электрического поля
Газовый поток, содержащий взвешенные частицы, ионизируются.
Самостоятельно
– при достаточно высокой разности потенциалов на электродах;
Несамостоятельно – в
результате действия излучения радиоактивных веществ, рентгеновских лучей.

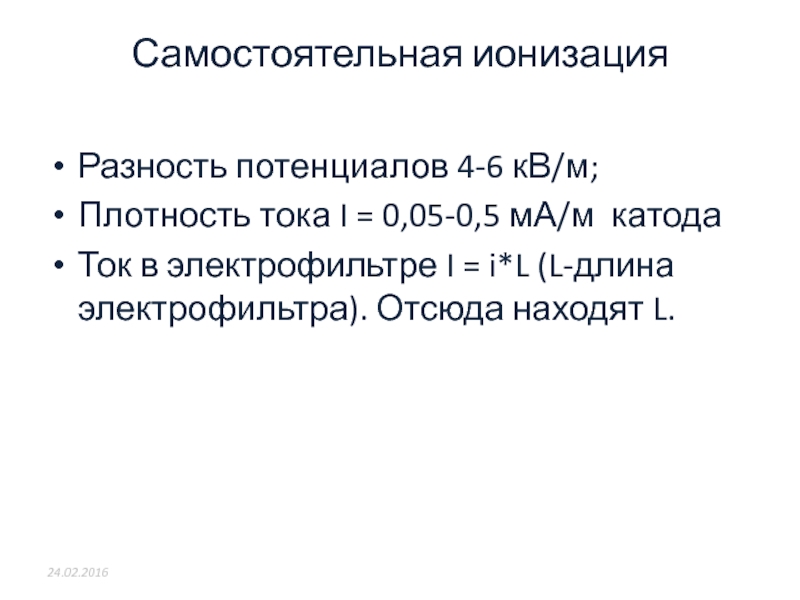

Слайд 27Самостоятельная ионизация
Разность потенциалов 4-6 кВ/м;
Плотность тока I = 0,05-0,5 мА/м
катода
Ток в электрофильтре I = i*L (L-длина электрофильтра). Отсюда находят
L.
Слайд 28Схема образования неоднородного электрического поля
а) трубчатый электрофильтр;
б) пластинчатый электрофильтр
