Химия функциональных материалов
Содержание
- 1. Химия функциональных материалов

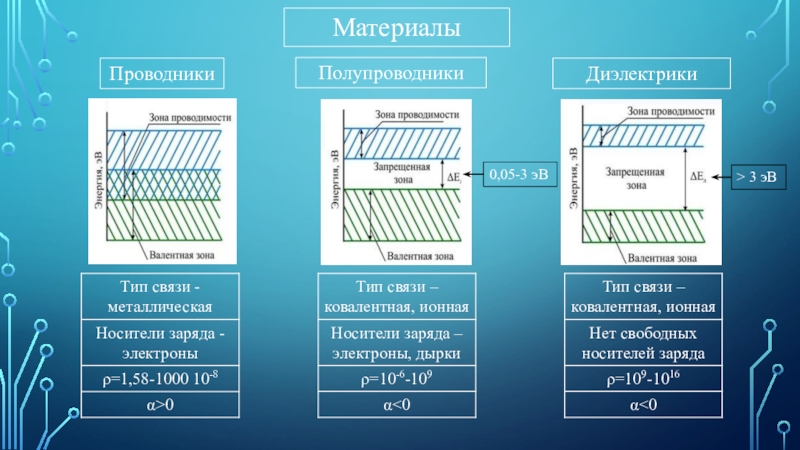

- 2. Материалы
- 3. Типы связей в диэлектриках Ковалентная или ионная?ИоннаяВан-дер-ВаальсоваяНет свободных носителей заряда!
- 4. µ=1.85µ=1.47Дипольные моменты некоторых диэлектриковµ=0Неполярная связьДипольные моменты скомпенсированыСвязи слабополярные
- 5. Виды диэлектриковНеполярныеH2, He, CCl4, -(CH2-CH2)-, углеводородные материалыПолярныеH2O,
- 6. Поляризация диэлектрика –смещение электрических зарядов в веществеВ

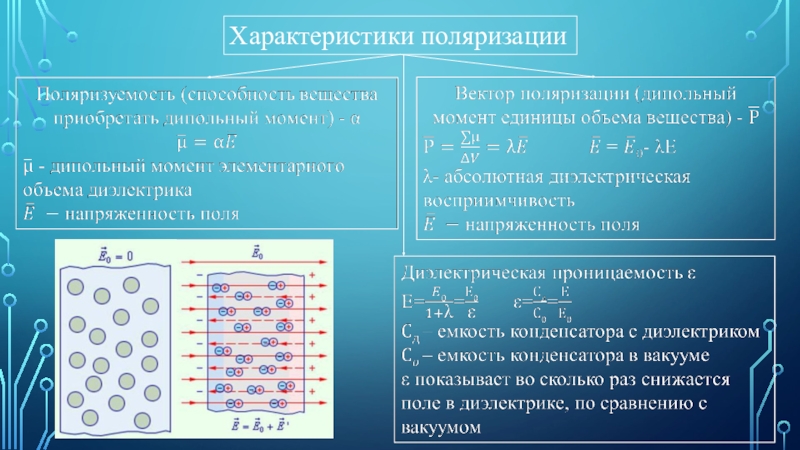

- 7. Характеристики поляризации

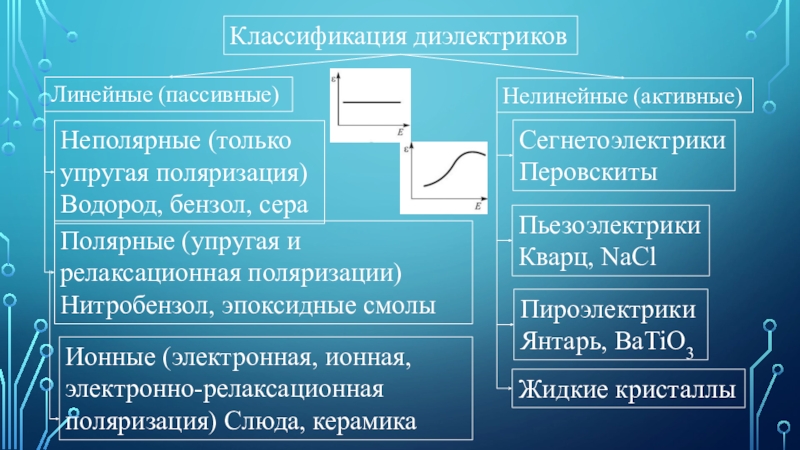

- 8. Классификация диэлектриков

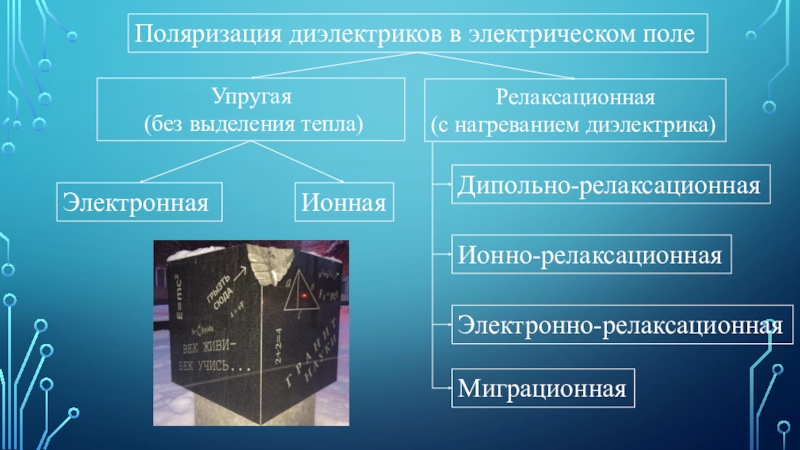

- 9. Поляризация диэлектриков в электрическом поле
- 10. Упругая (без выделения тепла!!!) Электронная(все диэлектрики)Ионная (соли,

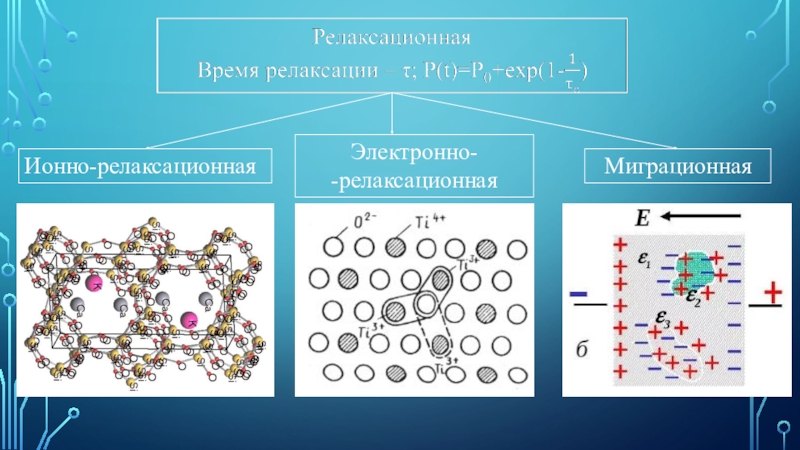

- 11. Дипольно-релаксационная
- 12. Слайд 12
- 13. Сегнетоэлектрики (спонтанная поляризация) - титанат бария BaTiO3Кубическая>1200С5 - 1200СТетрагональная-90 - 50СРомбическаяРомбоэдрическая

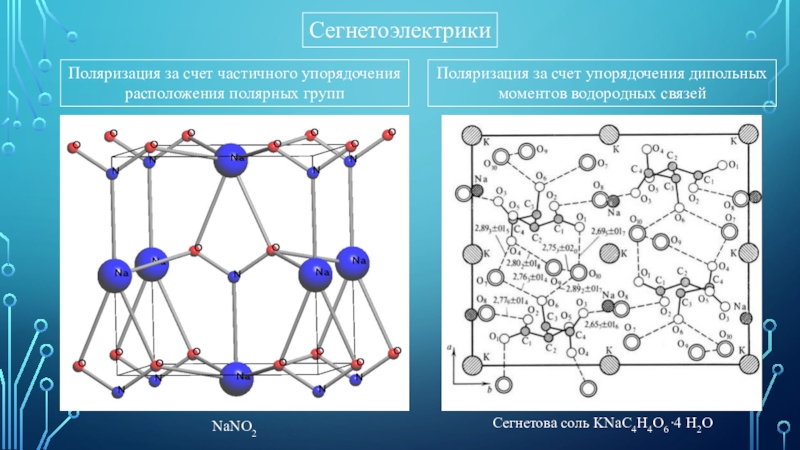

- 14. Сегнетоэлектрики

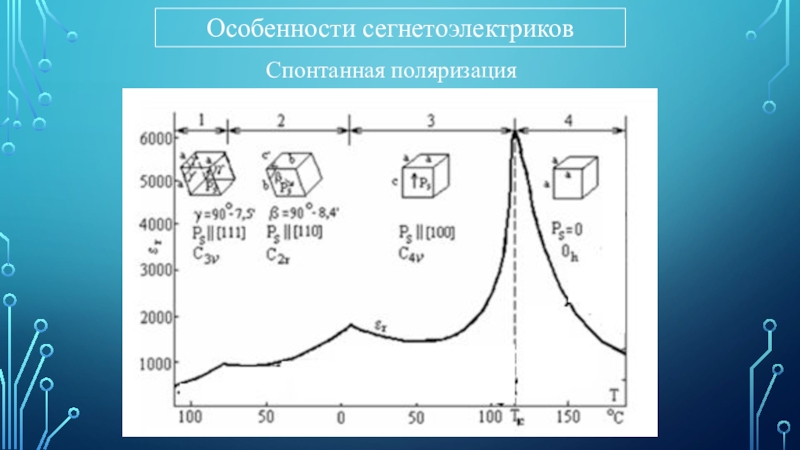

- 15. Особенности сегнетоэлектриковСпонтанная поляризация

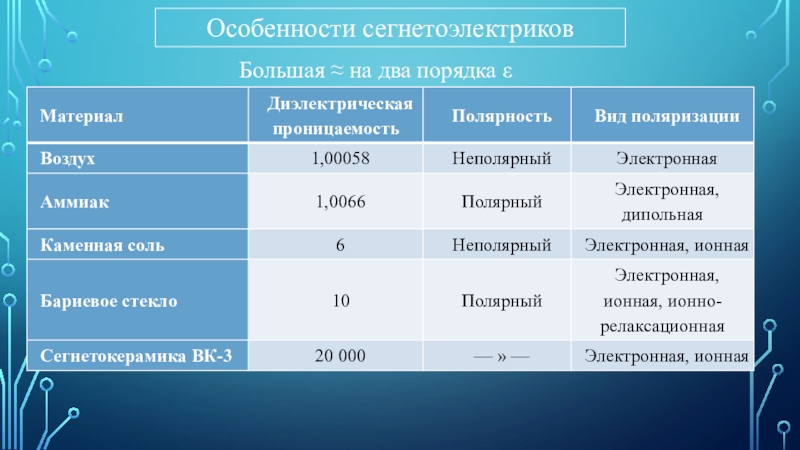

- 16. Большая ≈ на два порядка εОсобенности сегнетоэлектриков

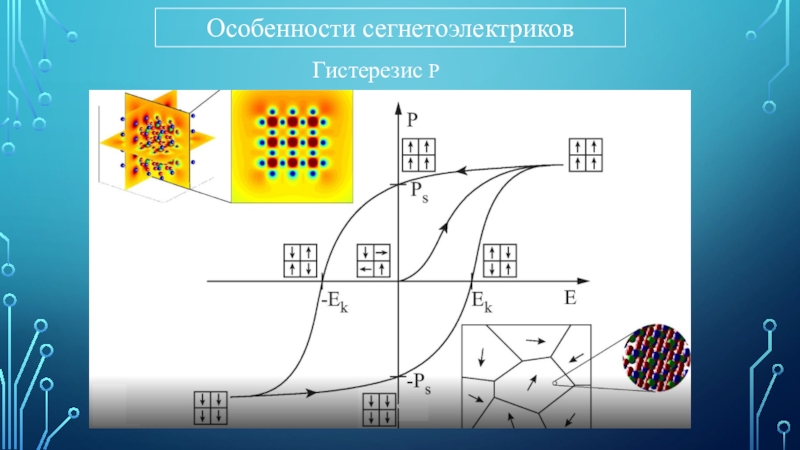

- 17. Гистерезис РОсобенности сегнетоэлектриков
- 18. Е=f(ε) не линейнаЕсть Тк – температура Кюри (фазовый переход сегнетоэлектрик↔диэлектрик)Особенности сегнетоэлектриков
- 19. Диэлектрические потери – потери энергии в диэлектрике,

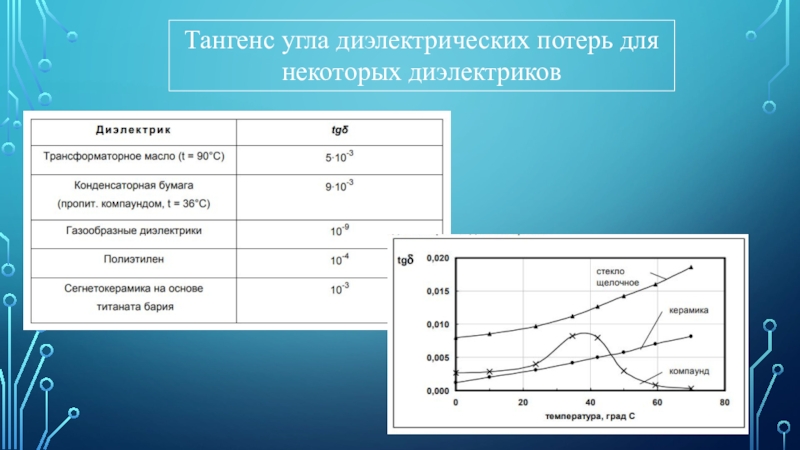

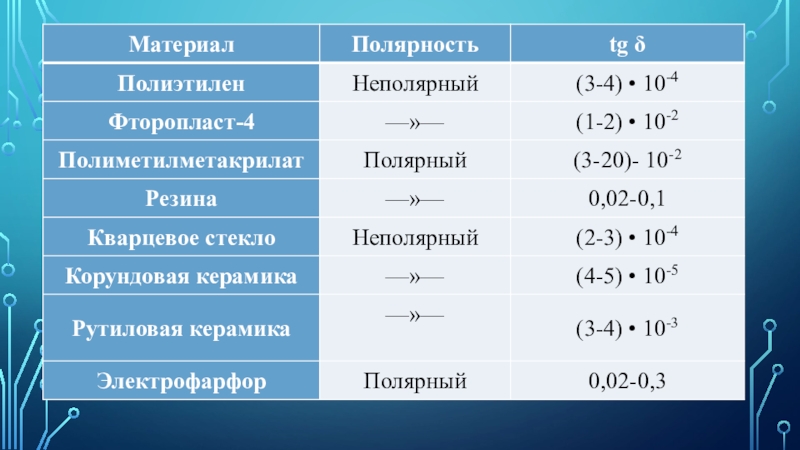

- 20. Тангенс угла диэлектрических потерь для некоторых диэлектриков

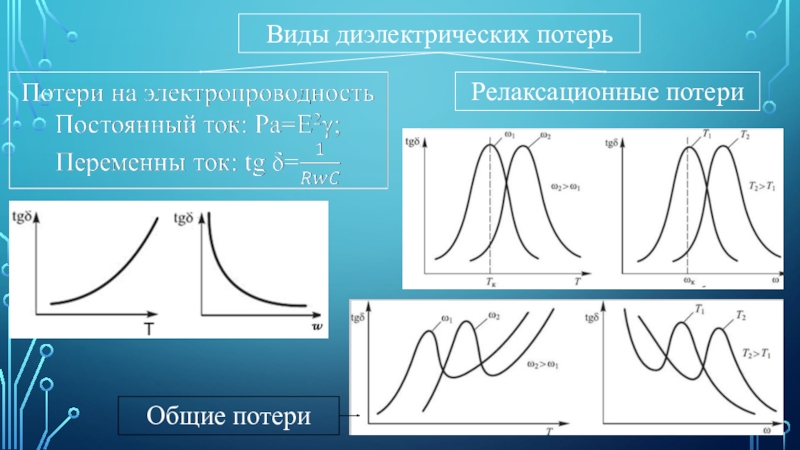

- 21. Виды диэлектрических потерь
- 22. Слайд 22

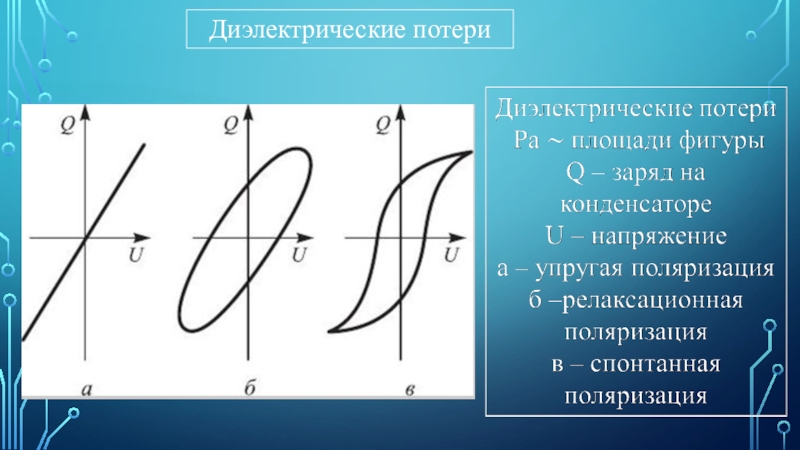

- 23. Диэлектрические потери

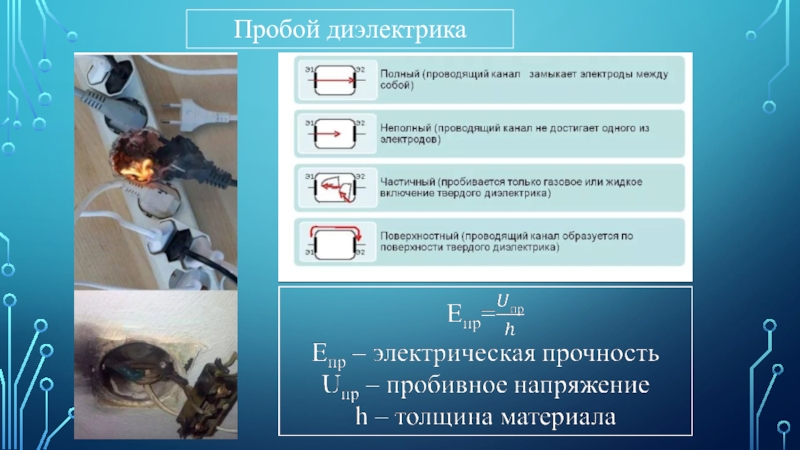

- 24. Пробой диэлектрика

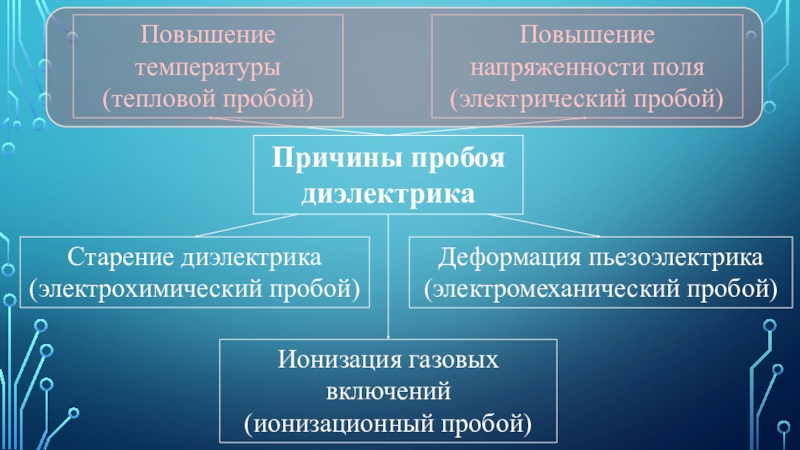

- 25. Причины пробоя диэлектрика

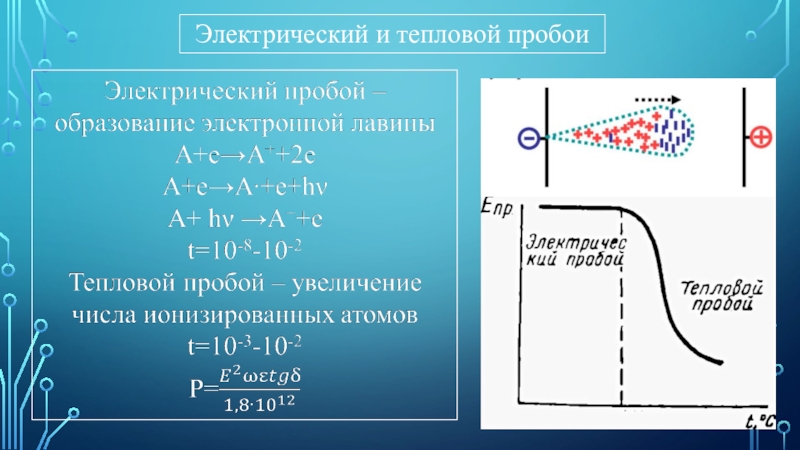

- 26. Электрический и тепловой пробои

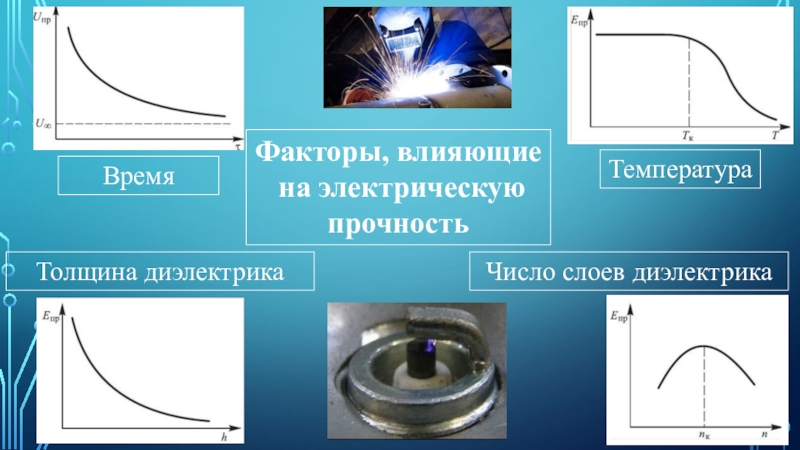

- 27. Факторы, влияющие на электрическую прочность

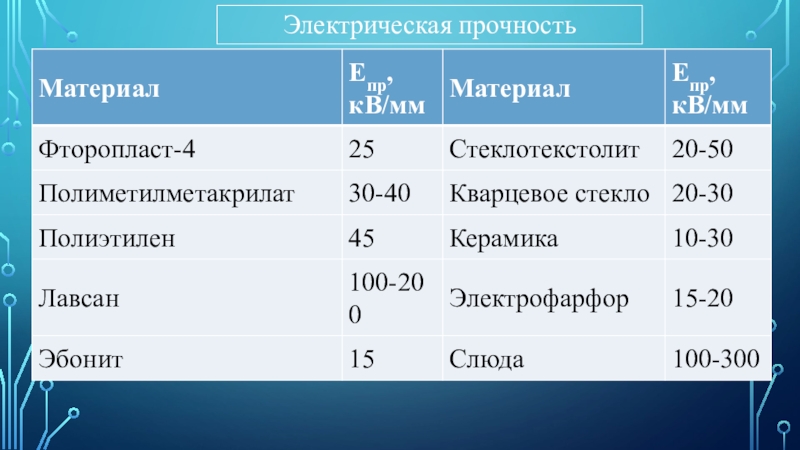

- 28. Электрическая прочность
- 29. Скачать презентанцию
Материалы
Слайды и текст этой презентации

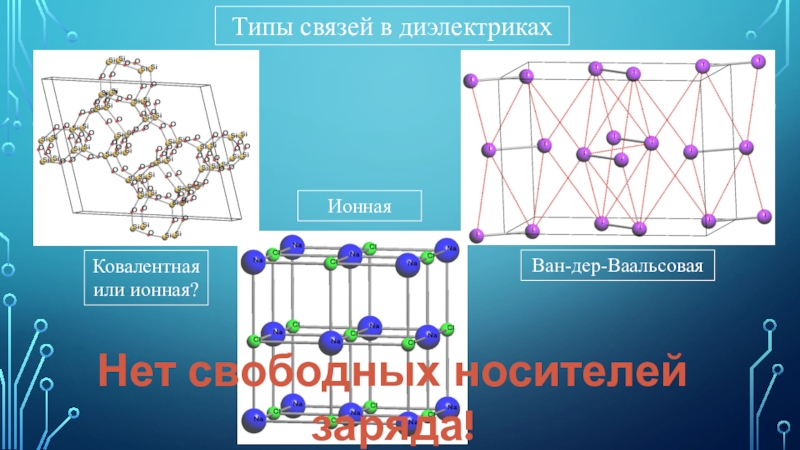

Слайд 3Типы связей в диэлектриках
Ковалентная или ионная?
Ионная
Ван-дер-Ваальсовая
Нет свободных носителей заряда!

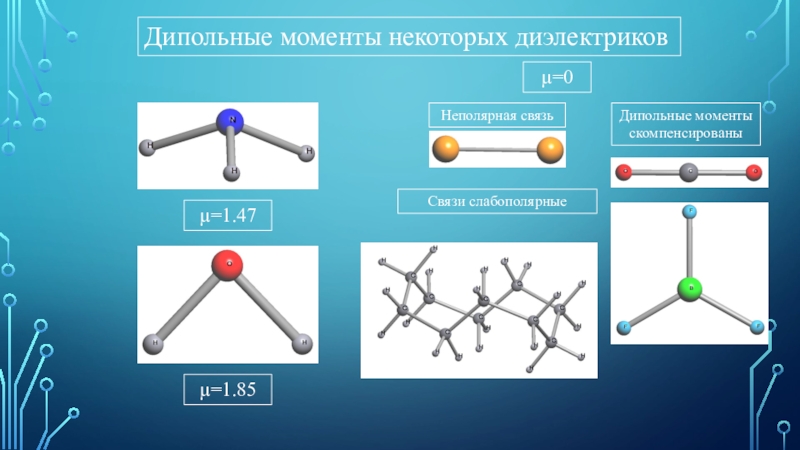

Слайд 4µ=1.85
µ=1.47
Дипольные моменты некоторых диэлектриков
µ=0
Неполярная связь
Дипольные моменты скомпенсированы
Связи слабополярные

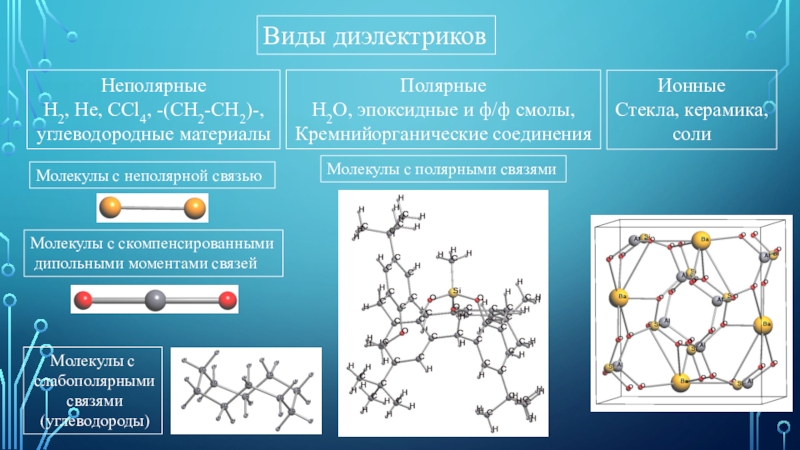

Слайд 5Виды диэлектриков
Неполярные
H2, He, CCl4, -(CH2-CH2)-, углеводородные материалы
Полярные
H2O, эпоксидные и ф/ф
смолы,

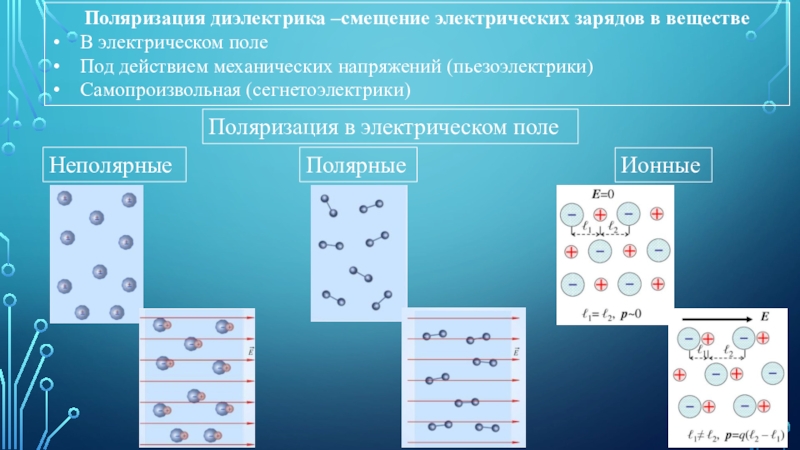

Слайд 6Поляризация диэлектрика –смещение электрических зарядов в веществе
В электрическом поле
Под действием
механических напряжений (пьезоэлектрики)
Самопроизвольная (сегнетоэлектрики)
Поляризация в электрическом поле

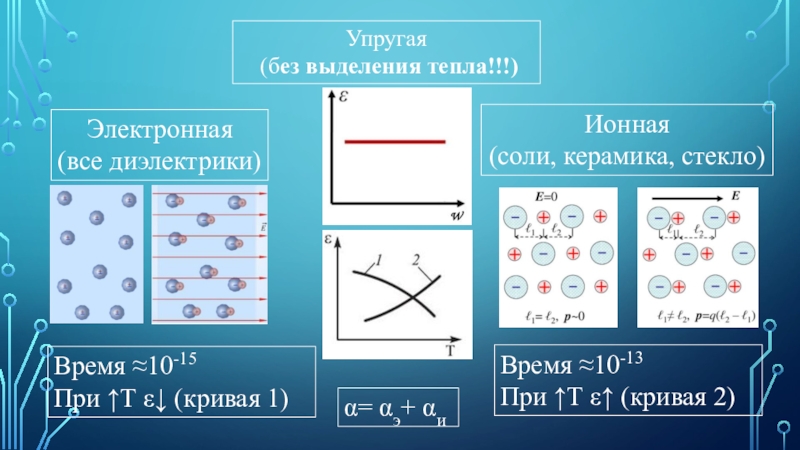

Слайд 10Упругая
(без выделения тепла!!!)
Электронная
(все диэлектрики)
Ионная
(соли, керамика, стекло)
Время ≈10-15
При
↑Т ε↓ (кривая 1)
Время ≈10-13
При ↑Т ε↑ (кривая 2)
α= αэ+
αи

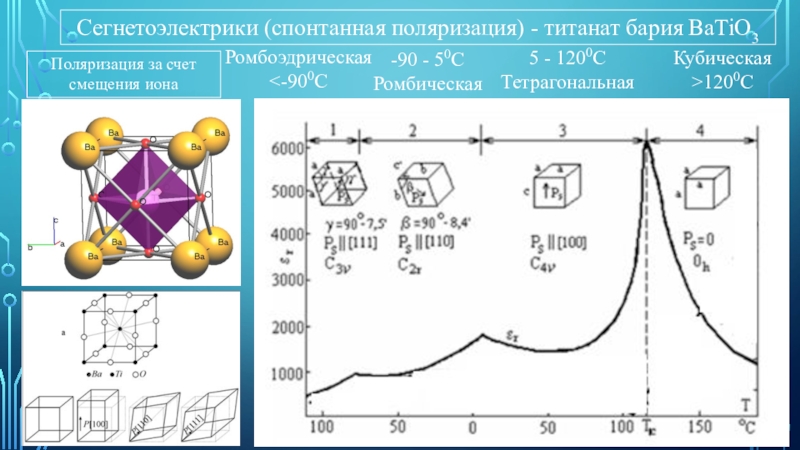

Слайд 13Сегнетоэлектрики (спонтанная поляризация) - титанат бария BaTiO3
Кубическая
>1200С
5 - 1200С
Тетрагональная
-90 -
50С
Ромбическая
Ромбоэдрическая

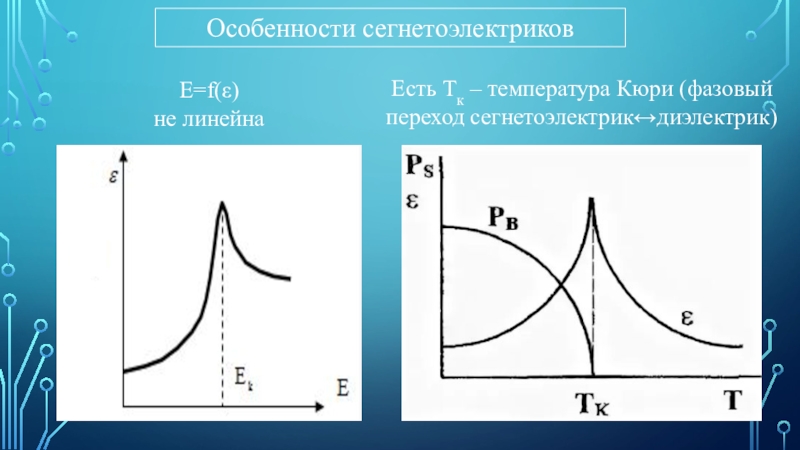

Слайд 18Е=f(ε)
не линейна
Есть Тк – температура Кюри (фазовый переход сегнетоэлектрик↔диэлектрик)
Особенности
сегнетоэлектриков

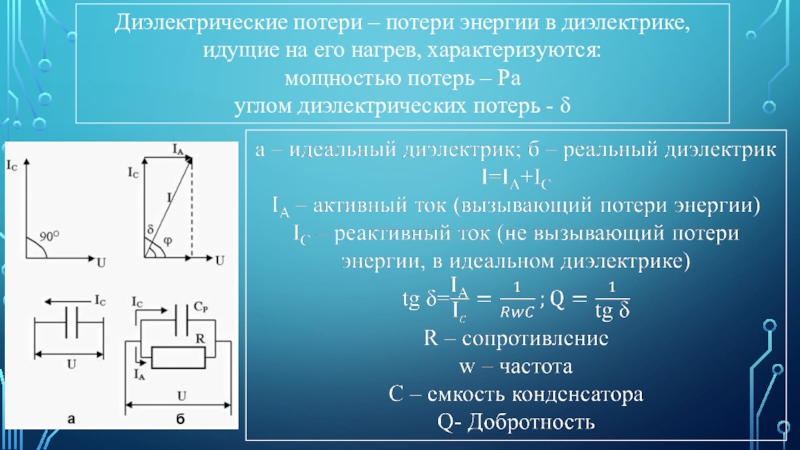

Слайд 19Диэлектрические потери – потери энергии в диэлектрике, идущие на его
нагрев, характеризуются:
мощностью потерь – Ра
углом диэлектрических потерь - δ
