Ғимараттардың конструктивтік түрлері (типі) және сұлбалары
Содержание
- 1. Ғимараттардың конструктивтік түрлері (типі) және сұлбалары
- 2. I - Қанкасыз ғимарат1 - қабырғалар 2 - жабындар
- 3. 1 – сыртқы жүктеме қабылдайтын қабырғалар;2 – ішкі жүктеме қабылдайтын қабырғалар;3 – жабындар
- 4. Қанкасыз ғимараттардың қуралымдық сұлбалары:1 сұлбасы - бойымен
- 5. 2 сүлбасы - қанкасыз көлденең салмак көтеретің
- 6. 3 сүлбасы – қанкасы айқаскан ғимарат1, 2 - бойымен және көлденең салмак көтеретің қабырғалар3 - жабындар
- 7. II - Қаңқалы ғимараттар 1 – аспалы

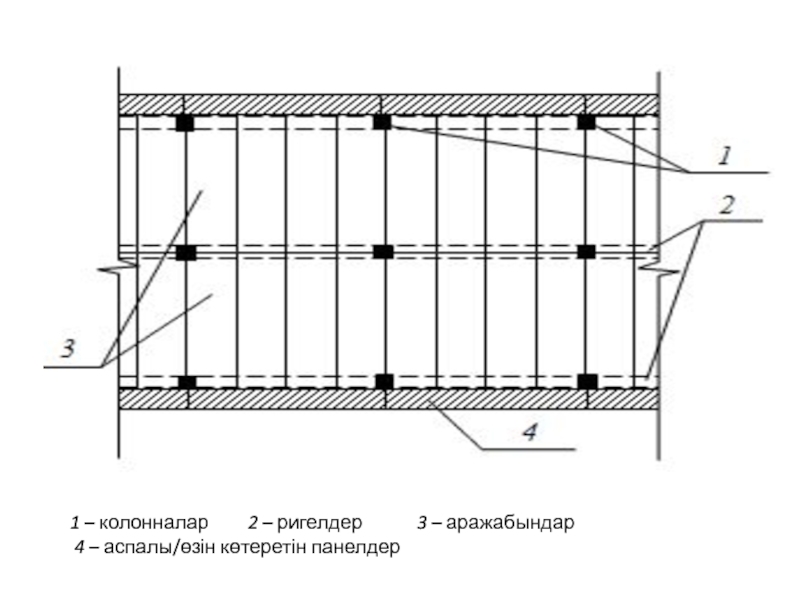

- 8. 1 – колонналар 2 – ригелдер 3 – аражабындар 4 – аспалы/өзін көтеретін панелдер
- 9. 1 сұлбасы – бойымен орналасқан ригельдер (беларқалар)
- 10. 2 сұлбасы - көлденең орналасқан ригелдер (беларқалар)1-
- 11. 3 сұлбасы - айқасып орналасқан ригелдер (беларқалар)1-
- 12. 4 сұлбасы - беларқасыз шешімі бар қаңқалы
- 13. III - Қаңқасы толық емес ғимарата) Толық
- 14. а) 1 – колонналар 2 – ригелдер 3 – жабындар (аражабындар)4 – жүктеме қабылдайтын қабырғалар
- 15. б) 1 – колонналар 2 – ригелдер 3 – жабындар (аражабындар)4 – жүктеме қабылдайтын қабырғалар
- 16. Зауытта құрама темірбетоннан жасалғанқаңқа құрамалы темірбетонды қаңқа
- 17. Түйіндерде элементтердің қосылуы қатаңорындалатын қаңқа рамалы деп
- 18. Скачать презентанцию

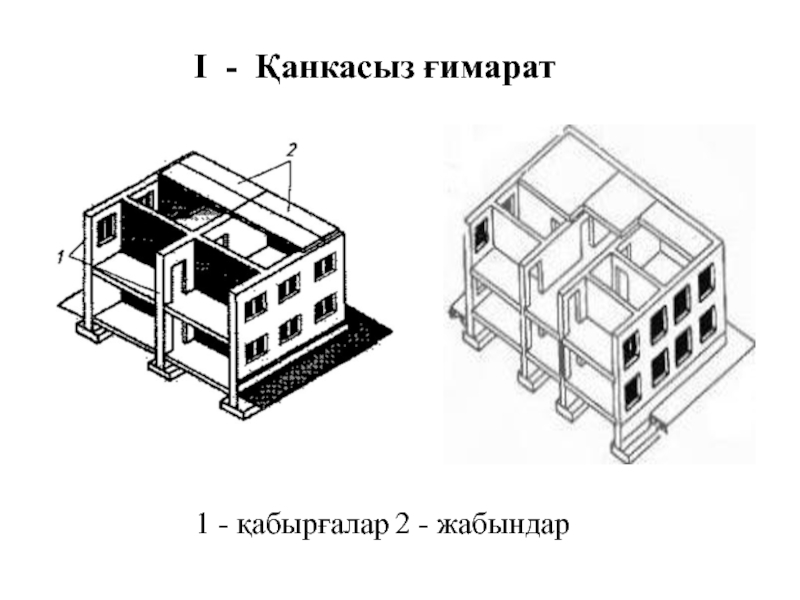

I - Қанкасыз ғимарат1 - қабырғалар 2 - жабындар
Слайды и текст этой презентации
Слайд 1
Ғимараттардың конструктивтік түрлері (типі) және сұлбалары
Ғимараттың үш негізгі құрылымдық типі:
I
- қанкасыз ғимарат
ғимарат
Слайд 31 – сыртқы жүктеме қабылдайтын қабырғалар;
2 – ішкі жүктеме қабылдайтын қабырғалар;
3 – жабындар
Слайд 4Қанкасыз ғимараттардың қуралымдық сұлбалары:
1 сұлбасы - бойымен салмақ көтеретін қабырғасы
бар ғимарат
1- жүктеме қабылдайтын қабырғалар 3 – жабындар

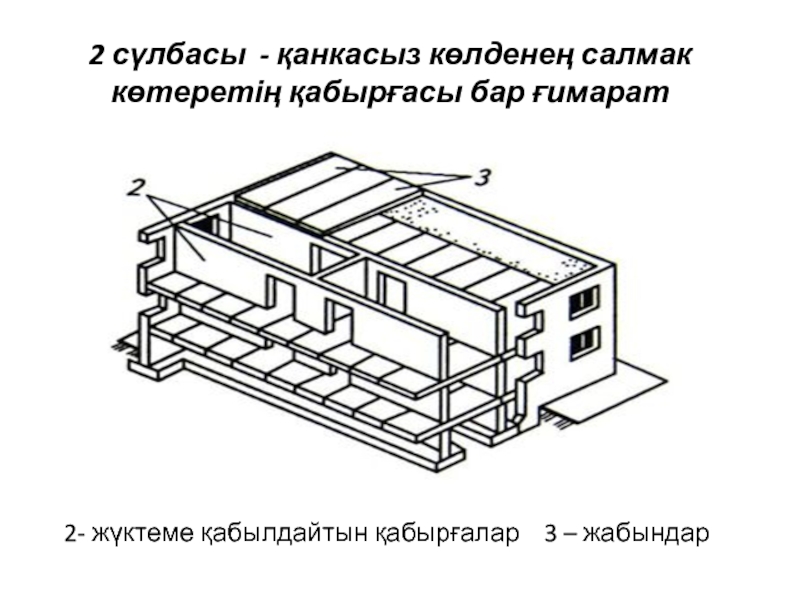

Слайд 52 сүлбасы - қанкасыз көлденең салмак көтеретің қабырғасы бар ғимарат
2- жүктеме қабылдайтын қабырғалар 3 – жабындар
Слайд 63 сүлбасы – қанкасы айқаскан ғимарат
1, 2 - бойымен және
көлденең салмак көтеретің қабырғалар
3 - жабындар
Слайд 7II - Қаңқалы ғимараттар
1 – аспалы / өзін көтеретін
панелдер, 2 - колонналар,
3 - ригелдер, 4 -
жабындар (аражабындар)
Слайд 91 сұлбасы – бойымен орналасқан ригельдер (беларқалар)
1- іргетастар 2 –
аспалы/өзінің салмағын көтеретін қабырға
3 – колонналар 4 –
ригелдер 5 - аражабындар

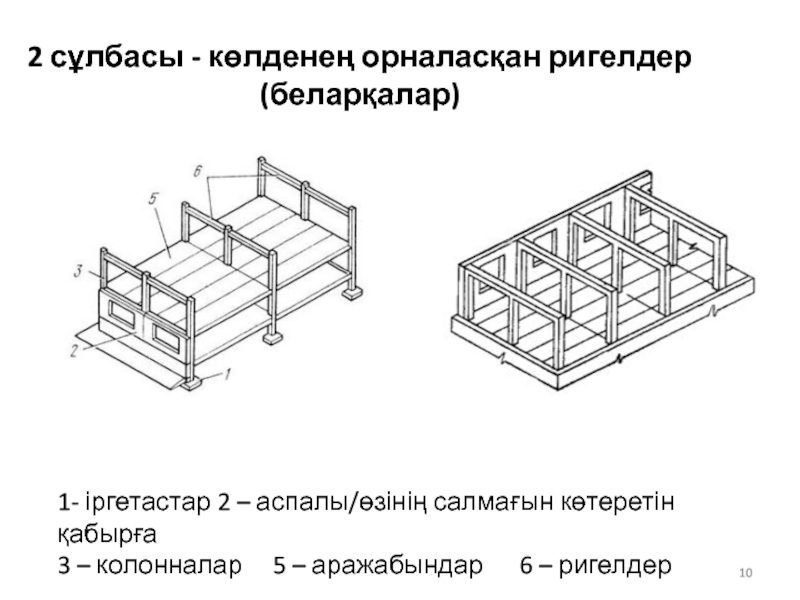

Слайд 102 сұлбасы - көлденең орналасқан ригелдер (беларқалар)
1- іргетастар 2 – аспалы/өзінің
салмағын көтеретін қабырға
3 – колонналар 5 – аражабындар
6 – ригелдер

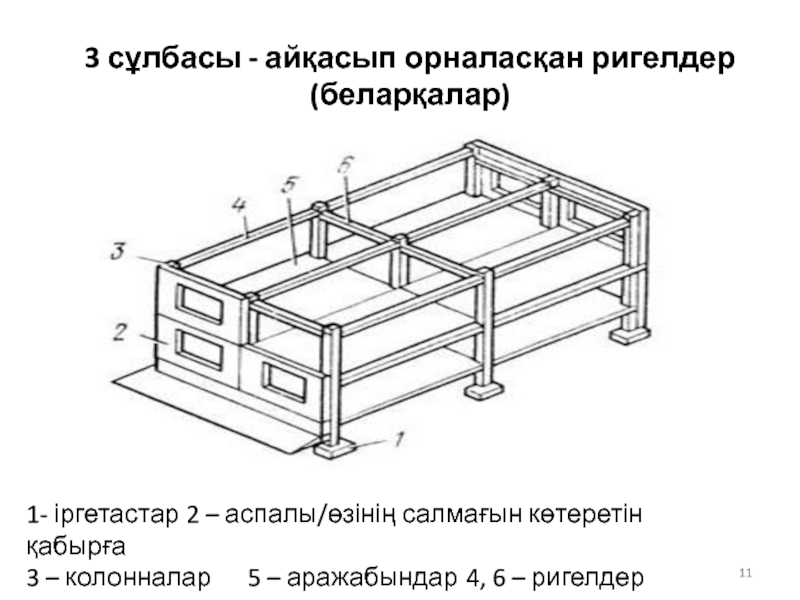

Слайд 113 сұлбасы - айқасып орналасқан ригелдер (беларқалар)
1- іргетастар 2 – аспалы/өзінің
салмағын көтеретін қабырға
3 – колонналар 5 – аражабындар 4,
6 – ригелдер

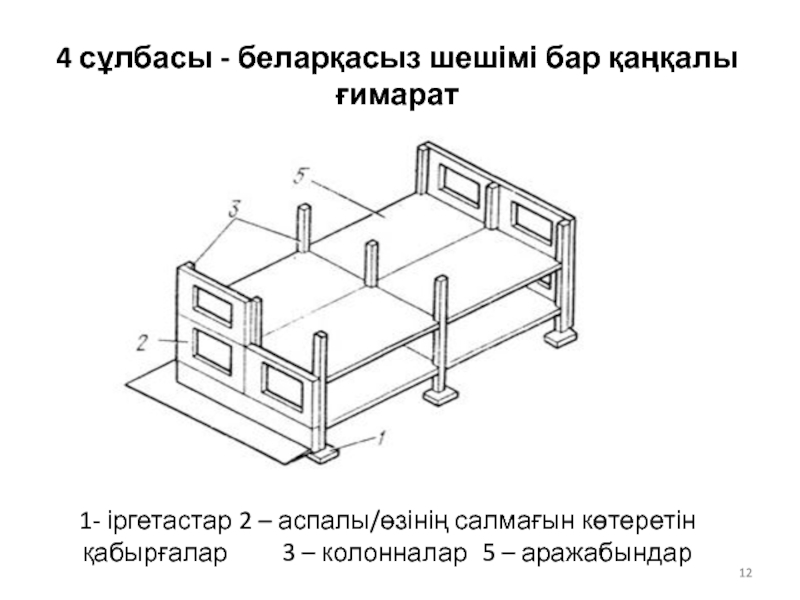

Слайд 124 сұлбасы - беларқасыз шешімі бар қаңқалы ғимарат
1- іргетастар 2 –
аспалы/өзінің салмағын көтеретін қабырғалар 3 – колонналар 5 – аражабындар

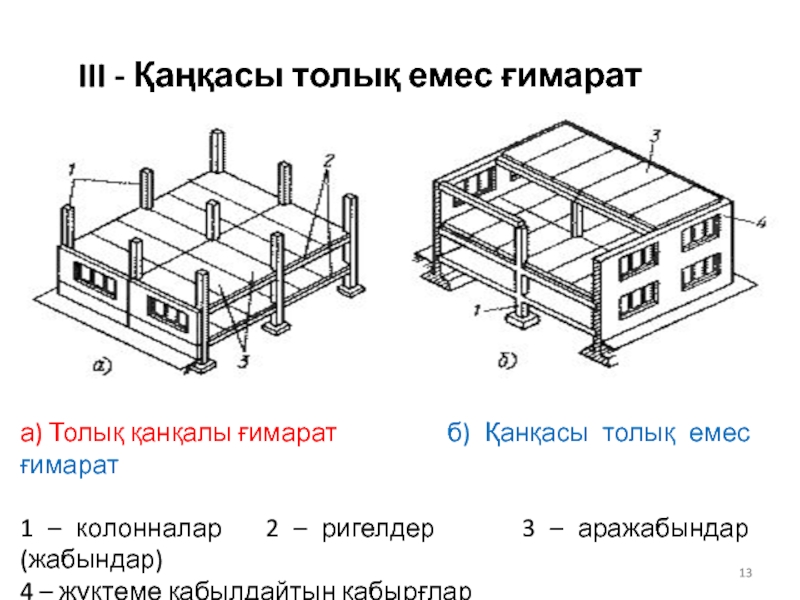

Слайд 13III - Қаңқасы толық емес ғимарат

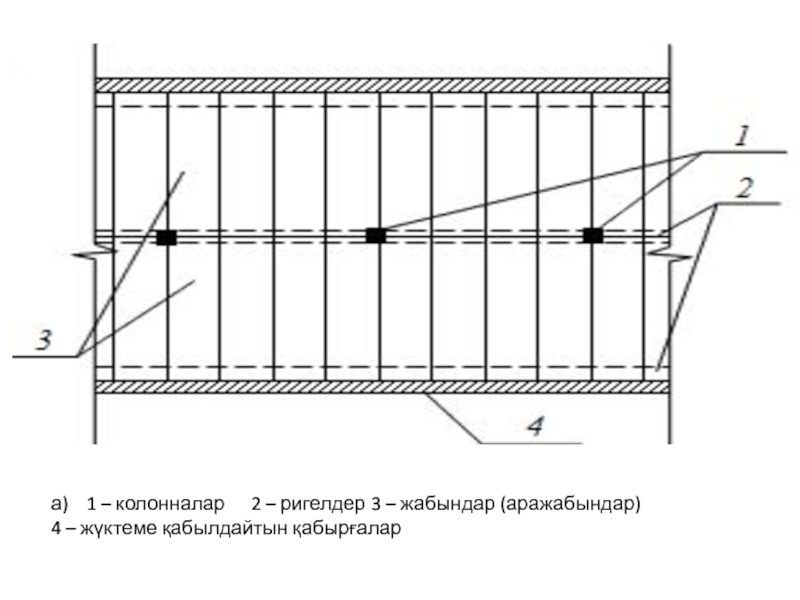

а) Толық қанқалы ғимарат

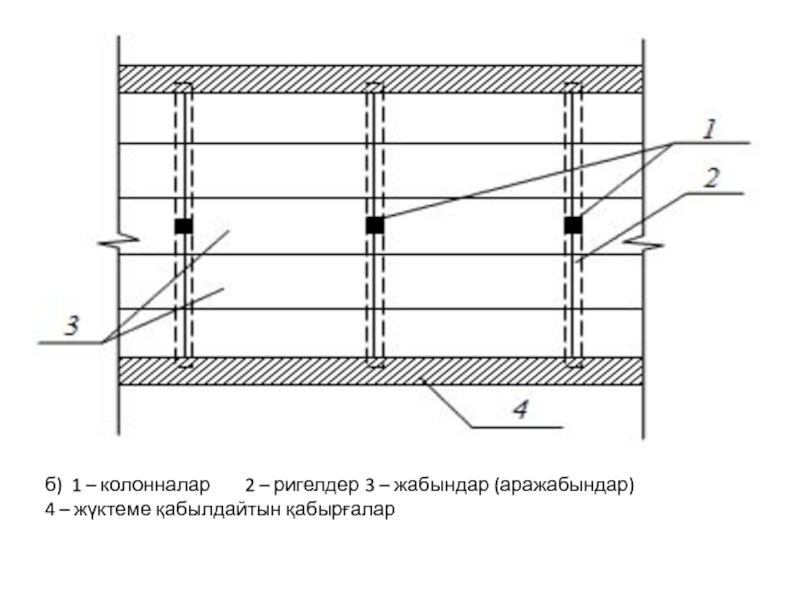

б) Қанқасы толық емес ғимарат
1 – колонналар
2 – ригелдер 3 – аражабындар (жабындар)4 – жүктеме қабылдайтын қабырғлар

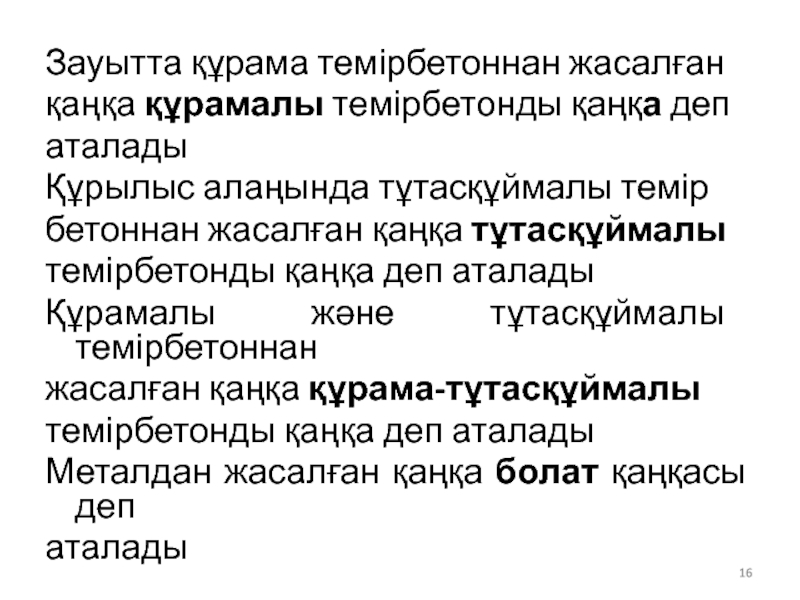

Слайд 16Зауытта құрама темірбетоннан жасалған
қаңқа құрамалы темірбетонды қаңқа деп
аталады
Құрылыс алаңында тұтасқұймалы
темір
бетоннан жасалған қаңқа тұтасқұймалы
темірбетонды қаңқа деп аталады
Құрамалы және тұтасқұймалы темірбетоннан
жасалған
қаңқа құрама-тұтасқұймалытемірбетонды қаңқа деп аталады
Металдан жасалған қаңқа болат қаңқасы деп
аталады
Слайд 17 Түйіндерде элементтердің қосылуы қатаң
орындалатын қаңқа рамалы деп аталады
Бағана мен
беларқаның арасында қатаң
байланыс болатын қаңқа байланыстық қаңқа
деп аталады
Көлденең бағыттағы түйіндердің
қатаңқосылуы және бойлық бағыттағы қатаң
ендірмелері бар қаңқа рамалы-байланыстық
қанқа деп аталады
