Слайд 1Инженерная графика
Резьба

Инженерная графикаРезьба

Слайд 2Образование резьб
Нарезание резьб
Классификация резьб
Основные параметры резьбы
Типы резьбы
Изображение резьбы на чертеже
Измерение

резьбы и инструменты, применяемые для этого

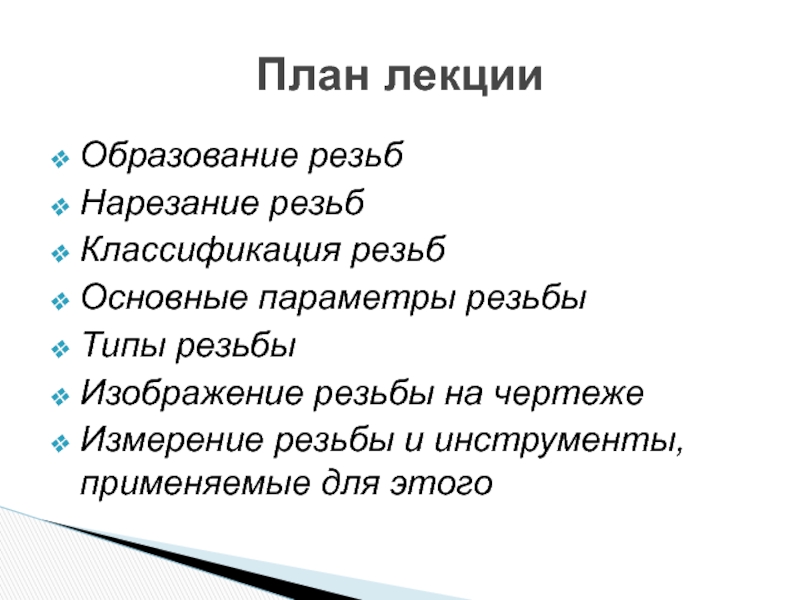

План лекции

Образование резьбНарезание резьбКлассификация резьбОсновные параметры резьбыТипы резьбыИзображение резьбы на чертежеИзмерение резьбы и инструменты, применяемые для этогоПлан лекции

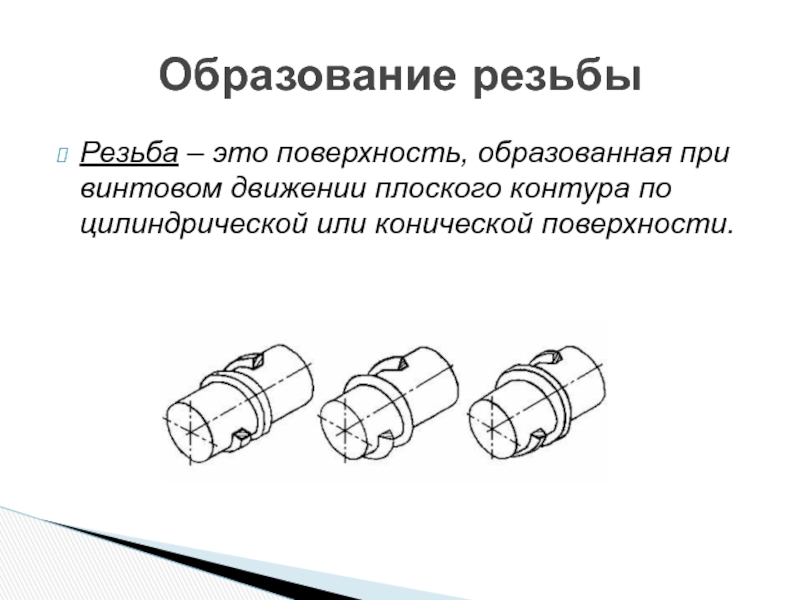

Слайд 3Резьба – это поверхность, образованная при винтовом движении плоского контура по

цилиндрической или конической поверхности.
Образование резьбы

Резьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.Образование резьбы

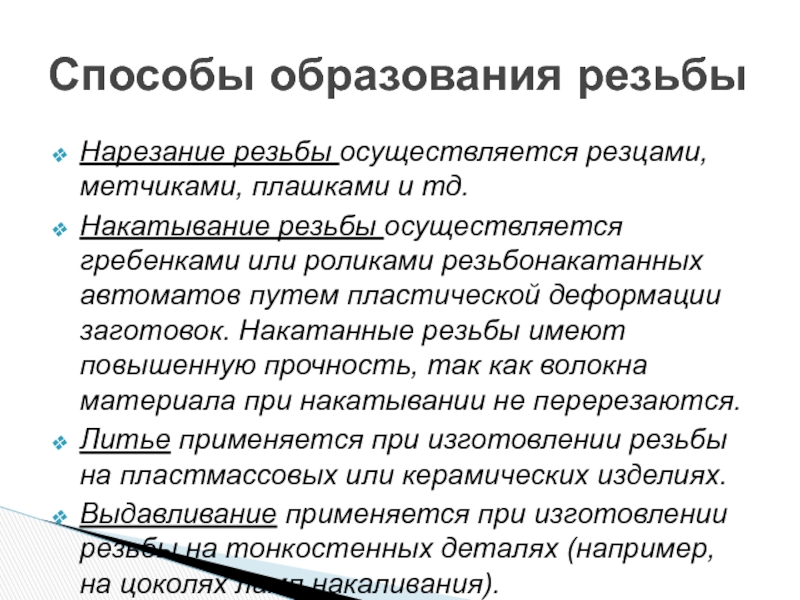

Слайд 4Нарезание резьбы осуществляется резцами, метчиками, плашками и тд.
Накатывание резьбы осуществляется

гребенками или роликами резьбонакатанных автоматов путем пластической деформации заготовок. Накатанные

резьбы имеют повышенную прочность, так как волокна материала при накатывании не перерезаются.
Литье применяется при изготовлении резьбы на пластмассовых или керамических изделиях.
Выдавливание применяется при изготовлении резьбы на тонкостенных деталях (например, на цоколях ламп накаливания).

Способы образования резьбы

Нарезание резьбы осуществляется резцами, метчиками, плашками и тд.Накатывание резьбы осуществляется гребенками или роликами резьбонакатанных автоматов путем пластической

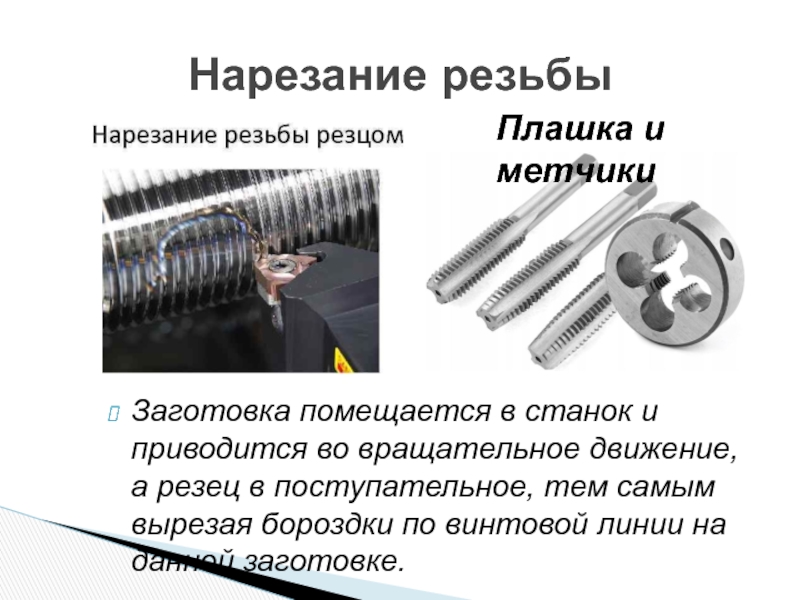

Слайд 5Заготовка помещается в станок и приводится во вращательное движение, а

резец в поступательное, тем самым вырезая бороздки по винтовой линии

на данной заготовке.

Нарезание резьбы

Плашка и метчики

Заготовка помещается в станок и приводится во вращательное движение, а резец в поступательное, тем самым вырезая бороздки

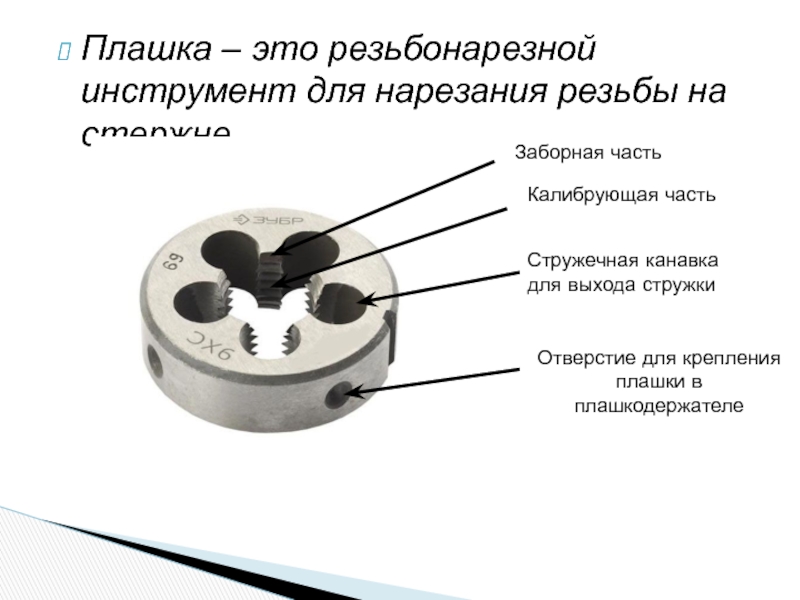

Слайд 6Плашка – это резьбонарезной инструмент для нарезания резьбы на стержне.
Заборная

часть
Калибрующая часть
Стружечная канавка
для выхода стружки
Отверстие для крепления
плашки в


плашкодержателе
Плашка – это резьбонарезной инструмент для нарезания резьбы на стержне.Заборная частьКалибрующая частьСтружечная канавка для выхода стружкиОтверстие для

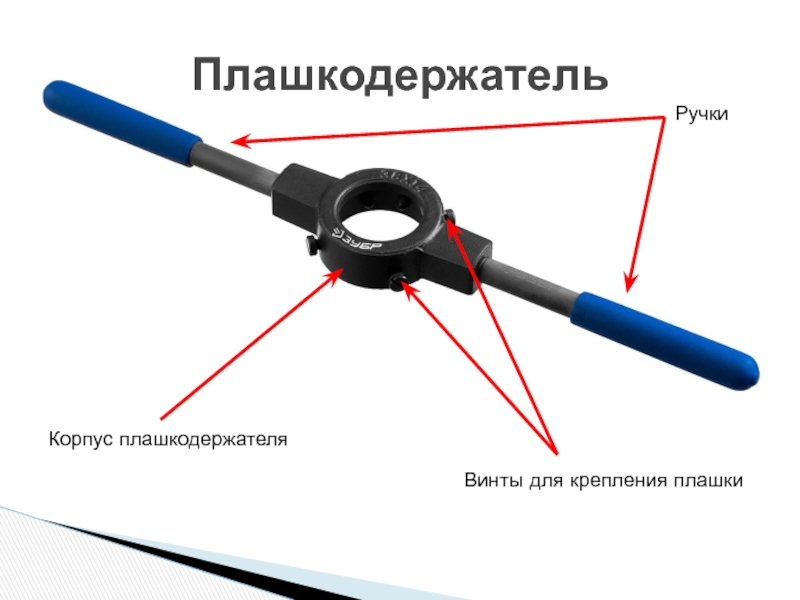

Слайд 7Плашкодержатель
Корпус плашкодержателя
Ручки
Винты для крепления плашки

ПлашкодержательКорпус плашкодержателяРучкиВинты для крепления плашки

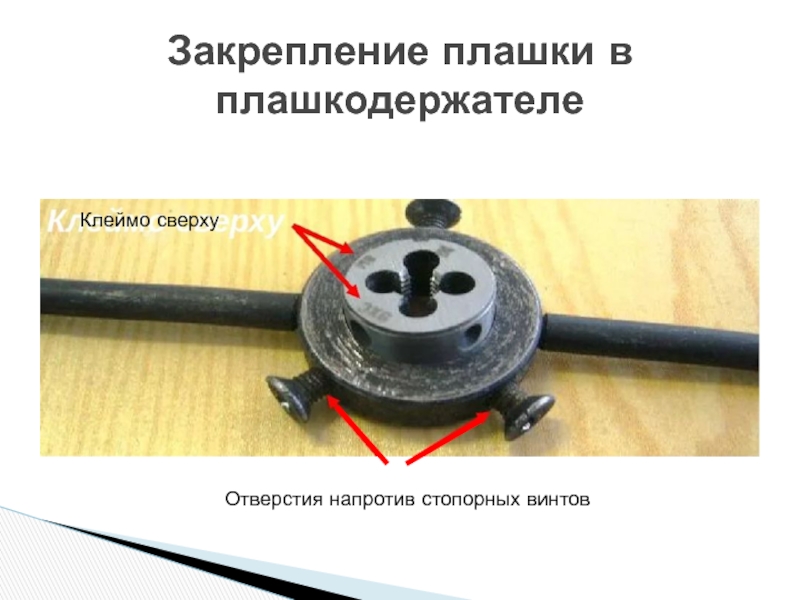

Слайд 8Закрепление плашки в плашкодержателе
Клеймо сверху
Отверстия напротив стопорных винтов

Закрепление плашки в плашкодержателеКлеймо сверхуОтверстия напротив стопорных винтов

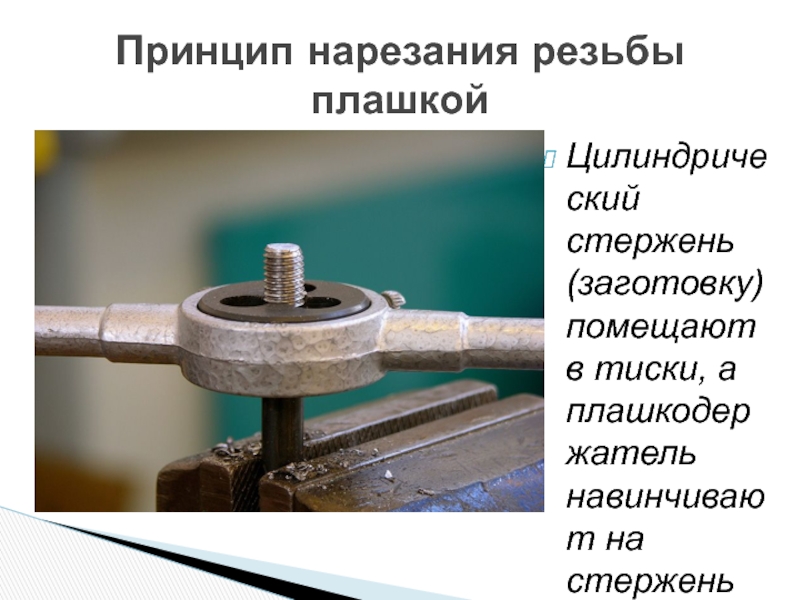

Слайд 9Цилиндрический стержень (заготовку) помещают в тиски, а плашкодержатель навинчивают на

стержень
Принцип нарезания резьбы плашкой

Цилиндрический стержень (заготовку) помещают в тиски, а плашкодержатель навинчивают на стерженьПринцип нарезания резьбы плашкой

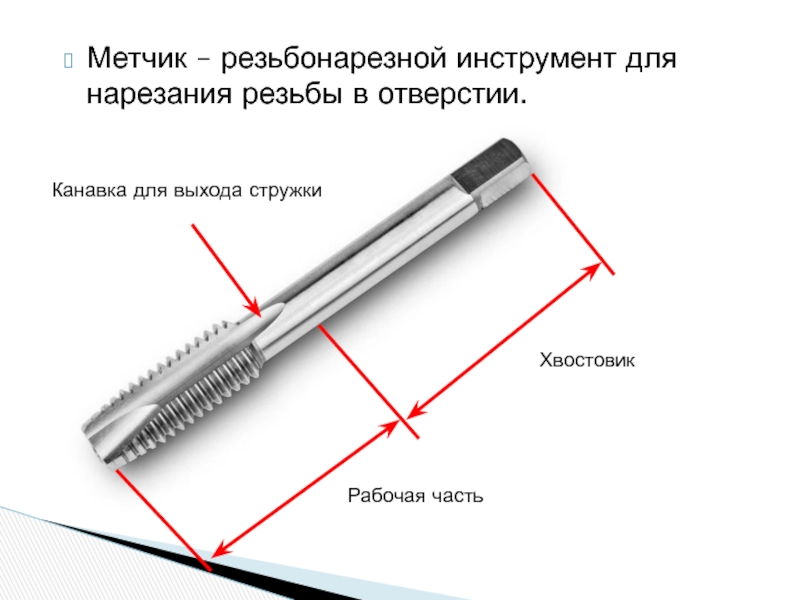

Слайд 10Метчик – резьбонарезной инструмент для нарезания резьбы в отверстии.
Хвостовик
Рабочая часть
Канавка

для выхода стружки

Метчик – резьбонарезной инструмент для нарезания резьбы в отверстии.ХвостовикРабочая частьКанавка для выхода стружки

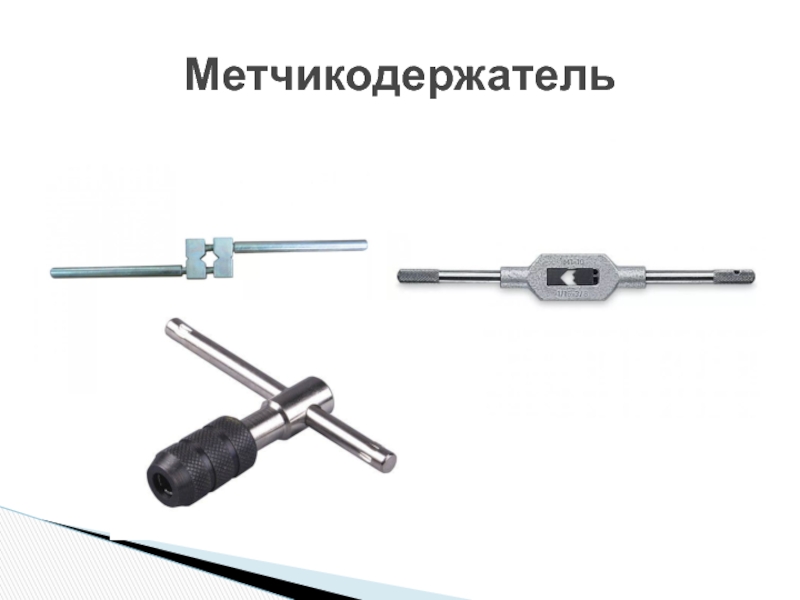

Слайд 11Метчикодержатель

Метчикодержатель

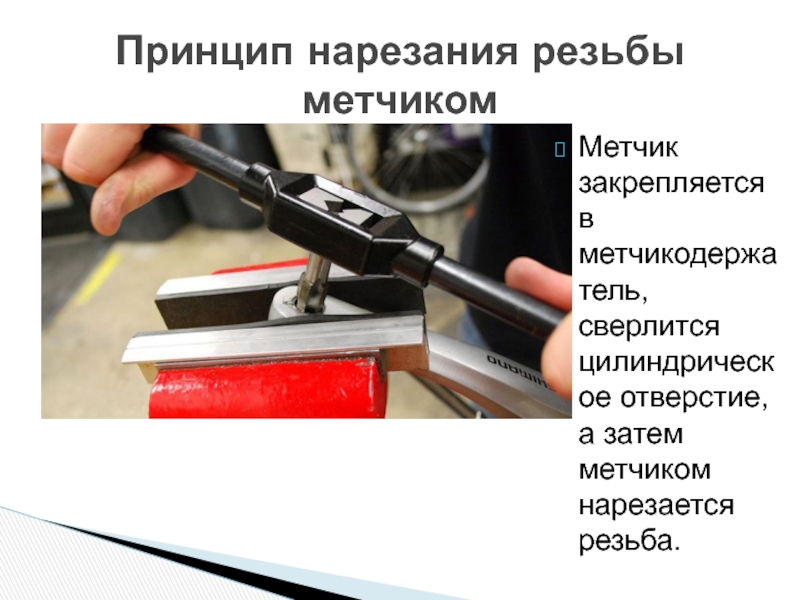

Слайд 12Метчик закрепляется в метчикодержатель, сверлится цилиндрическое отверстие, а затем метчиком

нарезается резьба.
Принцип нарезания резьбы метчиком

Метчик закрепляется в метчикодержатель, сверлится цилиндрическое отверстие, а затем метчиком нарезается резьба.Принцип нарезания резьбы метчиком

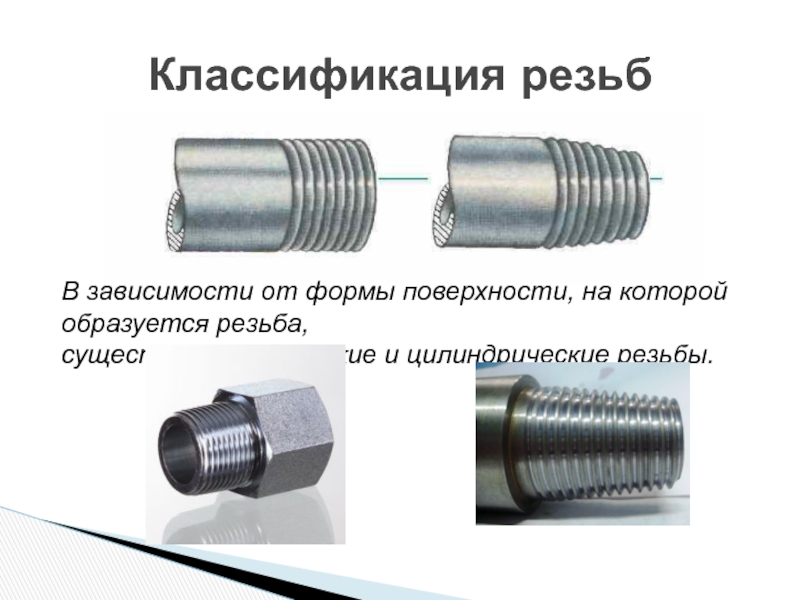

Слайд 13Классификация резьб
В зависимости от формы поверхности, на которой образуется резьба,


существуют конические и цилиндрические резьбы.

Классификация резьбВ зависимости от формы поверхности, на которой образуется резьба, существуют конические и цилиндрические резьбы.

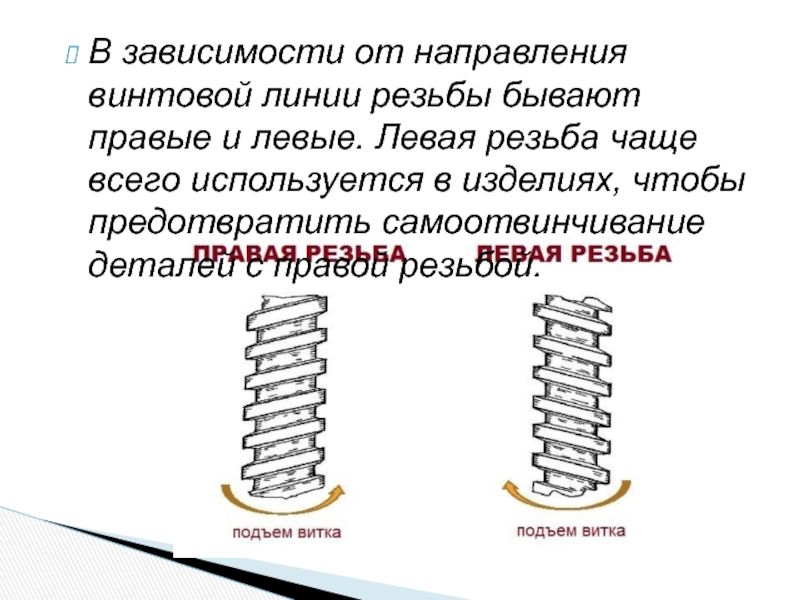

Слайд 14В зависимости от направления винтовой линии резьбы бывают правые и

левые. Левая резьба чаще всего используется в изделиях, чтобы предотвратить

самоотвинчивание деталей с правой резьбой.
В зависимости от направления винтовой линии резьбы бывают правые и левые. Левая резьба чаще всего используется в

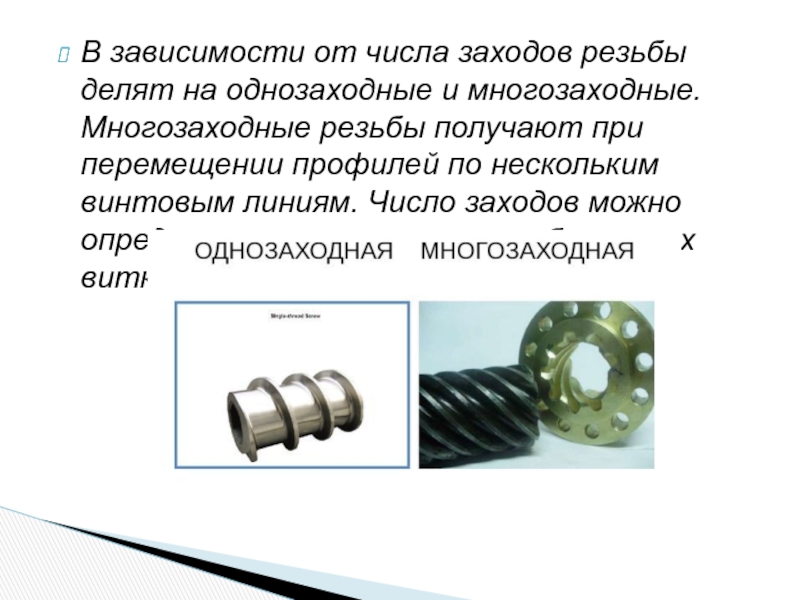

Слайд 15В зависимости от числа заходов резьбы делят на однозаходные и

многозаходные. Многозаходные резьбы получают при перемещении профилей по нескольким винтовым

линиям. Число заходов можно определить с торца по числу сбегающих витков.
В зависимости от числа заходов резьбы делят на однозаходные и многозаходные. Многозаходные резьбы получают при перемещении профилей

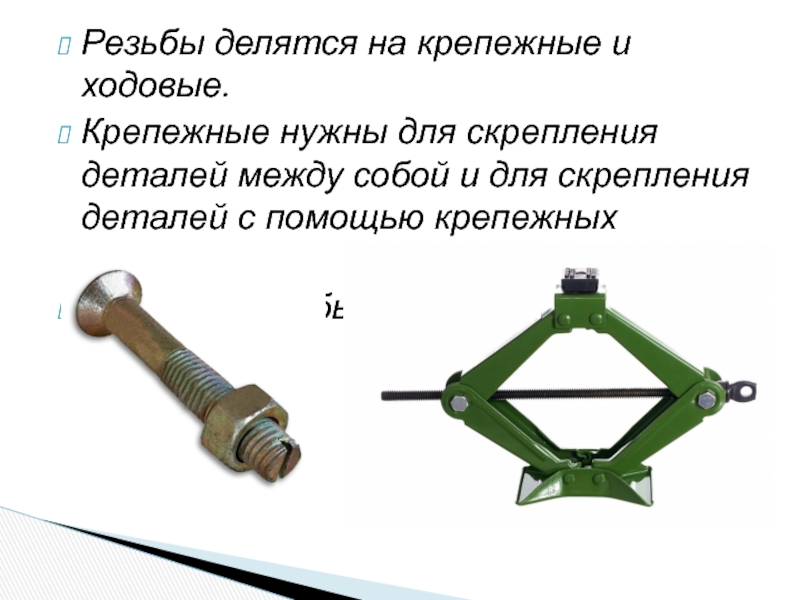

Слайд 16Резьбы делятся на крепежные и ходовые.
Крепежные нужны для скрепления

деталей между собой и для скрепления деталей с помощью крепежных

изделий.
Ходовые резьбы дают ход изделию.
Резьбы делятся на крепежные и ходовые. Крепежные нужны для скрепления деталей между собой и для скрепления деталей

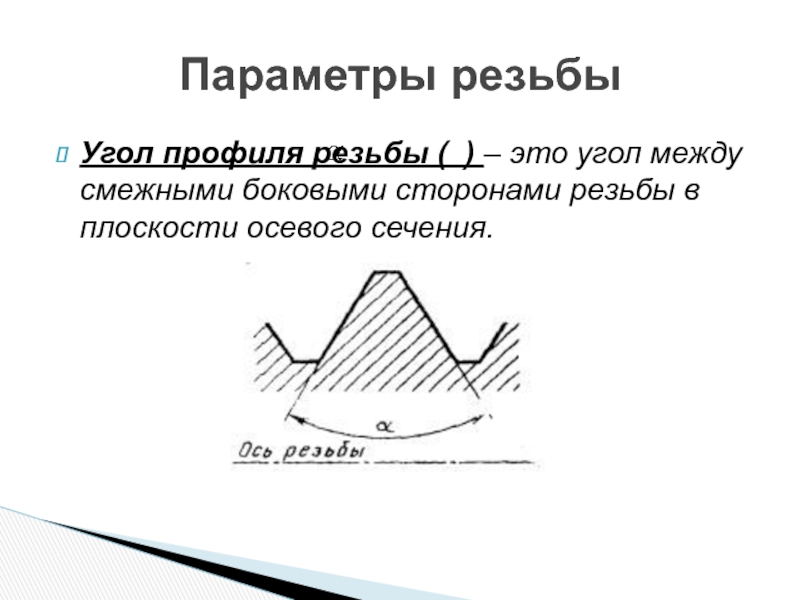

Слайд 17Угол профиля резьбы ( ) – это угол между смежными

боковыми сторонами резьбы в плоскости осевого сечения.
Параметры резьбы

Угол профиля резьбы ( ) – это угол между смежными боковыми сторонами резьбы в плоскости осевого сечения.Параметры

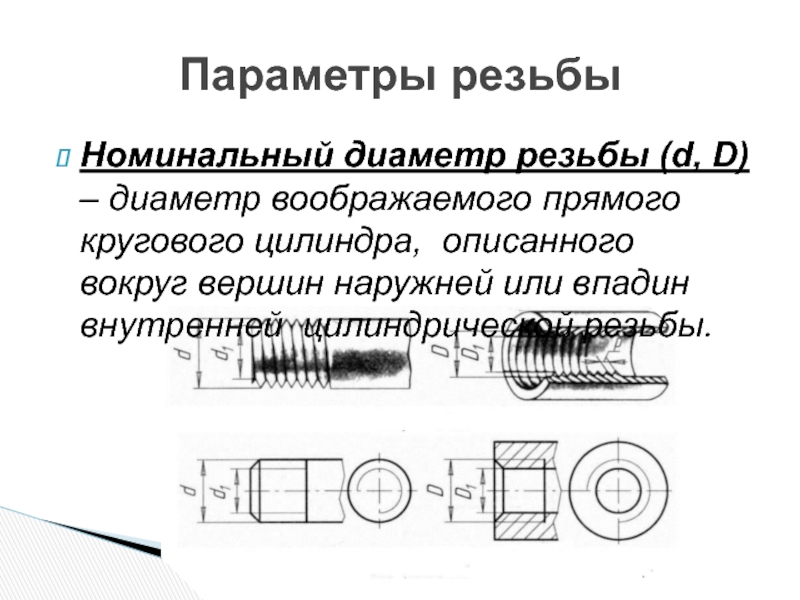

Слайд 18Номинальный диаметр резьбы (d, D) – диаметр воображаемого прямого кругового

цилиндра, описанного вокруг вершин наружней или впадин внутренней цилиндрической резьбы.
Параметры

резьбы
Номинальный диаметр резьбы (d, D) – диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружней или впадин

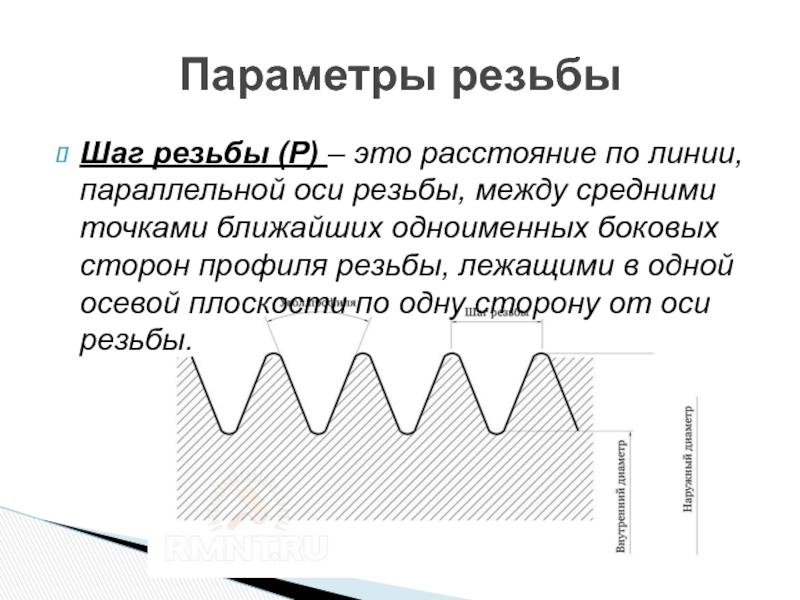

Слайд 19Шаг резьбы (Р) – это расстояние по линии, параллельной оси

резьбы, между средними точками ближайших одноименных боковых сторон профиля резьбы,

лежащими в одной осевой плоскости по одну сторону от оси резьбы.

Параметры резьбы

Шаг резьбы (Р) – это расстояние по линии, параллельной оси резьбы, между средними точками ближайших одноименных боковых

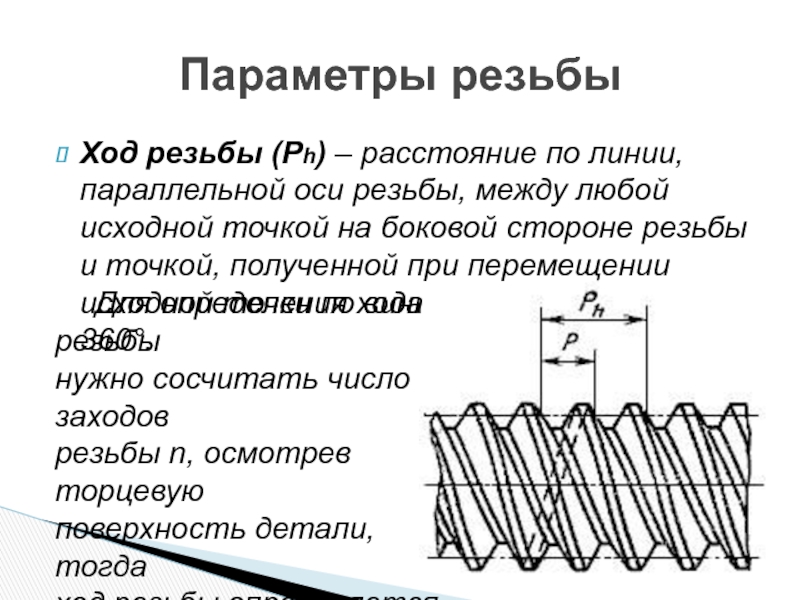

Слайд 20Ход резьбы (Ph) – расстояние по линии, параллельной оси резьбы,

между любой исходной точкой на боковой стороне резьбы и точкой,

полученной при перемещении исходной точки по винтовой линии на угол 360°.

Параметры резьбы

Для определения хода резьбы
нужно сосчитать число заходов
резьбы n, осмотрев торцевую
поверхность детали, тогда
ход резьбы определяется по
формуле Ph=P*n, где n-
число заходов.

Ход резьбы (Ph) – расстояние по линии, параллельной оси резьбы, между любой исходной точкой на боковой стороне

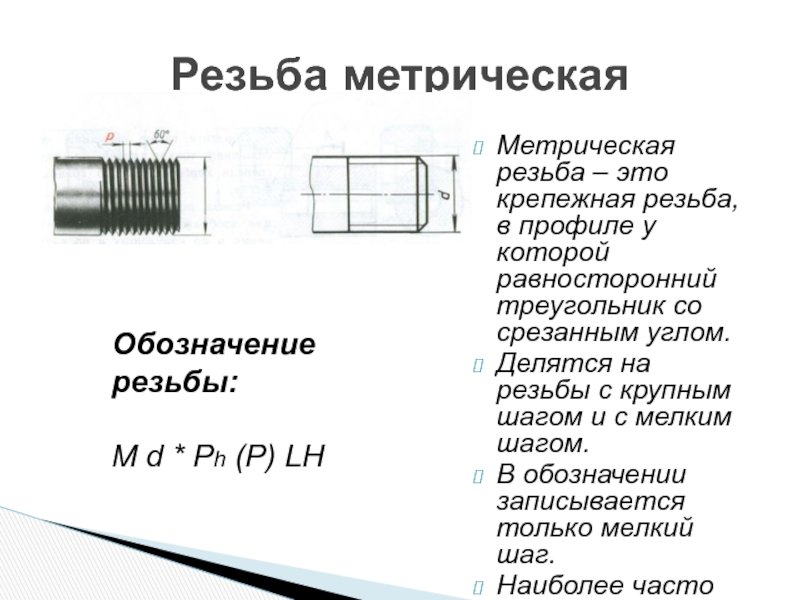

Слайд 21Метрическая резьба – это крепежная резьба, в профиле у которой

равносторонний треугольник со срезанным углом.
Делятся на резьбы с крупным шагом

и с мелким шагом.
В обозначении записывается только мелкий шаг.
Наиболее часто используется в технике.

Резьба метрическая

Обозначение резьбы:

М d * Ph (P) LH

Метрическая резьба – это крепежная резьба, в профиле у которой равносторонний треугольник со срезанным углом.Делятся на резьбы

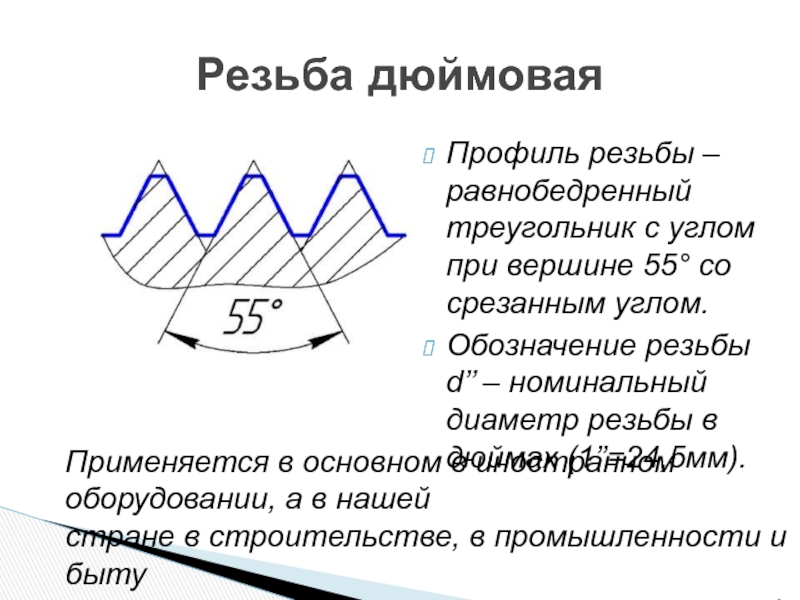

Слайд 22Профиль резьбы – равнобедренный треугольник с углом при вершине 55°

со срезанным углом.
Обозначение резьбы d’’ – номинальный диаметр резьбы в

дюймах (1’’=24,5мм).

Резьба дюймовая

Применяется в основном в иностранном оборудовании, а в нашей
стране в строительстве, в промышленности и быту
(в персональных компьютерах).

Профиль резьбы – равнобедренный треугольник с углом при вершине 55° со срезанным углом.Обозначение резьбы d’’ – номинальный

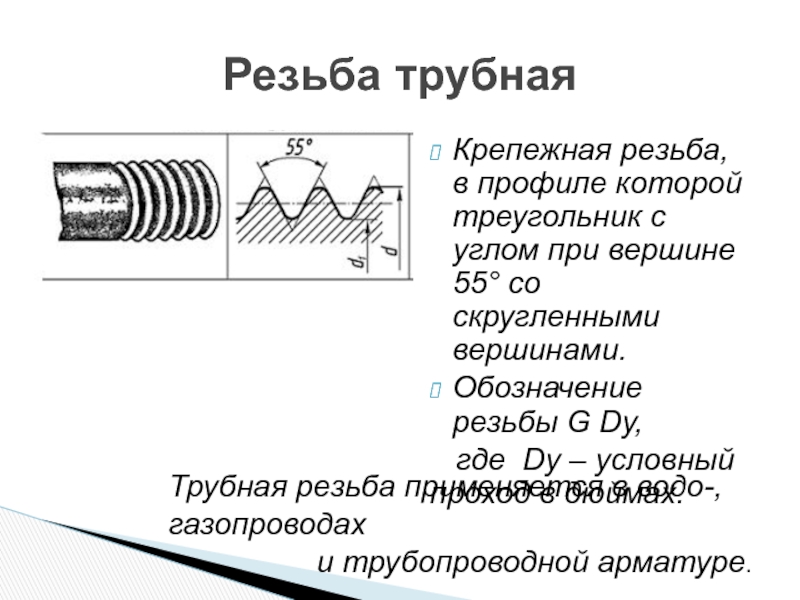

Слайд 23Крепежная резьба, в профиле которой треугольник с углом при вершине

55° со скругленными вершинами.
Обозначение резьбы G Dy,

где Dy – условный проход в дюймах.

Резьба трубная

Трубная резьба применяется в водо-, газопроводах
и трубопроводной арматуре.

Крепежная резьба, в профиле которой треугольник с углом при вершине 55° со скругленными вершинами. Обозначение резьбы G

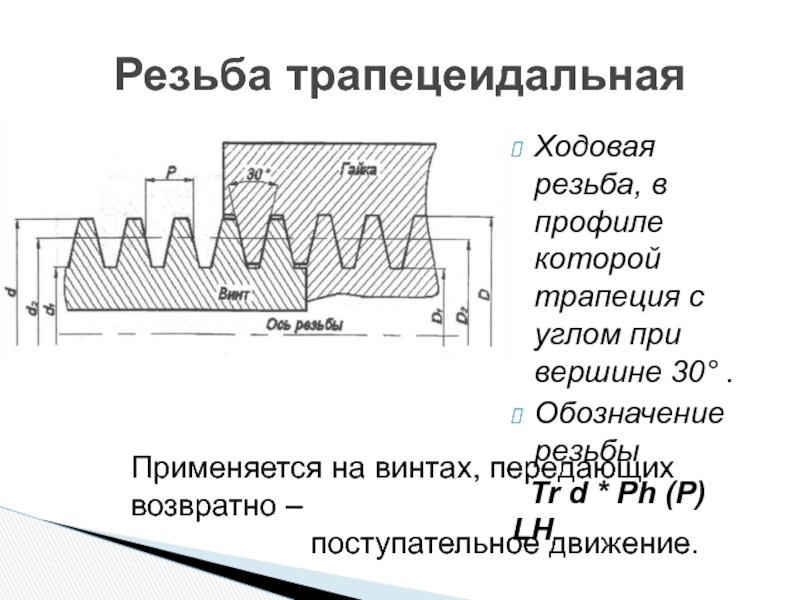

Слайд 24Ходовая резьба, в профиле которой трапеция с углом при вершине

30° .
Обозначение резьбы
Tr d * Ph (P) LH
Резьба трапецеидальная
Применяется

на винтах, передающих возвратно –
поступательное движение.
Ходовая резьба, в профиле которой трапеция с углом при вершине 30° .Обозначение резьбы Tr d * Ph

Слайд 25Ходовая резьба, в профиле которой неравнобокая трапеция , одна сторона

которой имеет угол наклона 3° и является рабочей стороной профиля,

а другая сторона 30° , которая не используется в качестве рабочей.
Обозначение:
S d * Ph (P) LH

Резьба упорная

Применяется в случаях, когда
имеются большие односторонние
нагрузки, действующие в осевом
направлении, например в домкратах.

Ходовая резьба, в профиле которой неравнобокая трапеция , одна сторона которой имеет угол наклона 3° и является

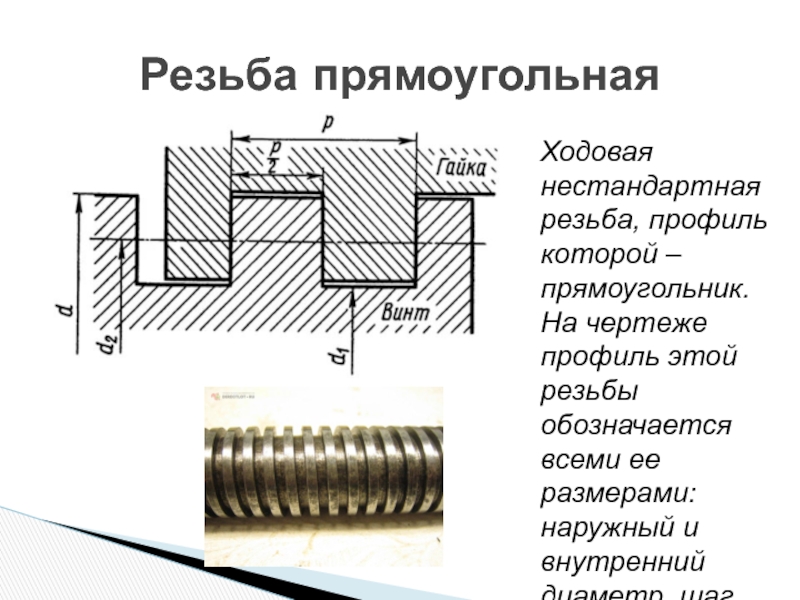

Слайд 26Ходовая нестандартная резьба, профиль которой – прямоугольник. На чертеже профиль

этой резьбы обозначается всеми ее размерами: наружный и внутренний диаметр,

шаг резьбы и толщина выступа резьбы.

Резьба прямоугольная

Ходовая нестандартная резьба, профиль которой – прямоугольник. На чертеже профиль этой резьбы обозначается всеми ее размерами: наружный

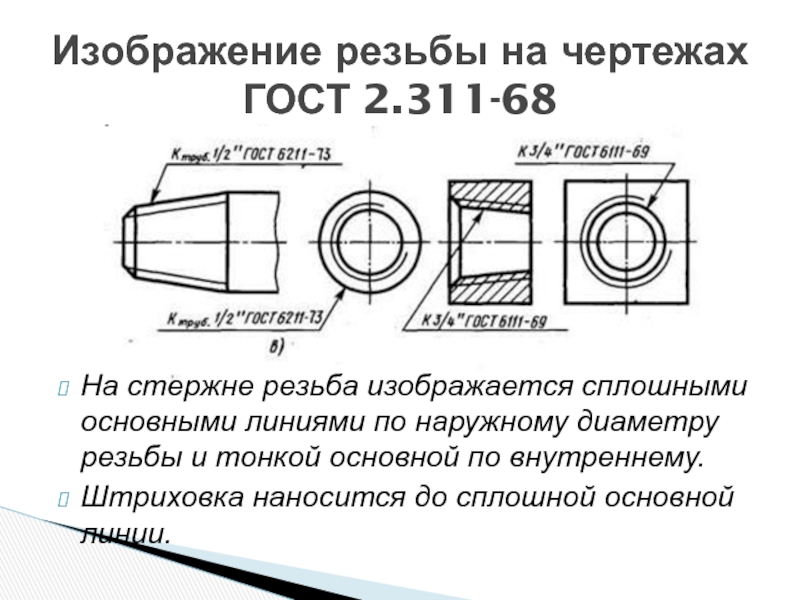

Слайд 27На стержне резьба изображается сплошными основными линиями по наружному диаметру

резьбы и тонкой основной по внутреннему.
Штриховка наносится до сплошной основной

линии.

Изображение резьбы на чертежах ГОСТ 2.311-68

На стержне резьба изображается сплошными основными линиями по наружному диаметру резьбы и тонкой основной по внутреннему.Штриховка наносится

Слайд 28Изображение резьбы на чертежах ГОСТ 2.311-68

Изображение резьбы на чертежах ГОСТ 2.311-68

Слайд 29В разрезе показывают ввинчиваемую резьбовую деталь. В отверстии второй детали

показывают только часть резьбы, которая не закрыта резьбой стержня.
Изображение резьбы

на чертежах ГОСТ 2.311-68
В разрезе показывают ввинчиваемую резьбовую деталь. В отверстии второй детали показывают только часть резьбы, которая не закрыта

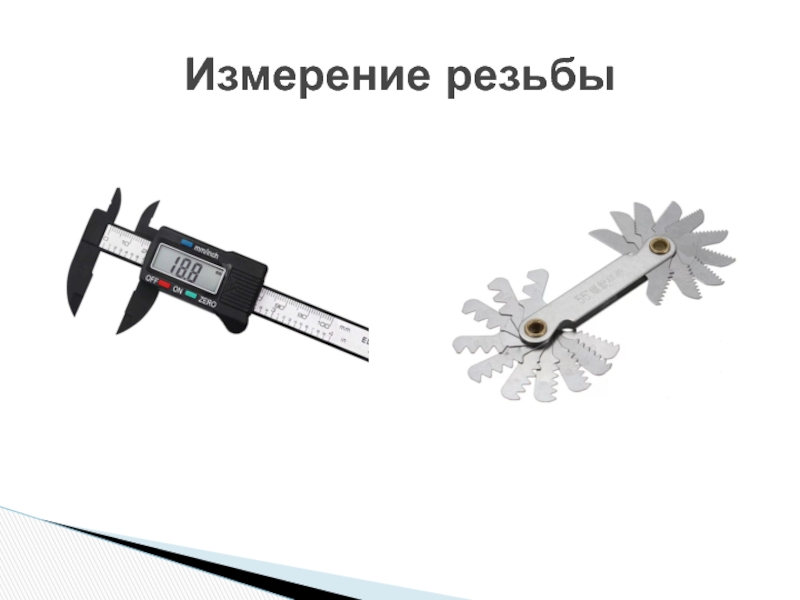

Слайд 30Измерение резьбы

Измерение резьбы

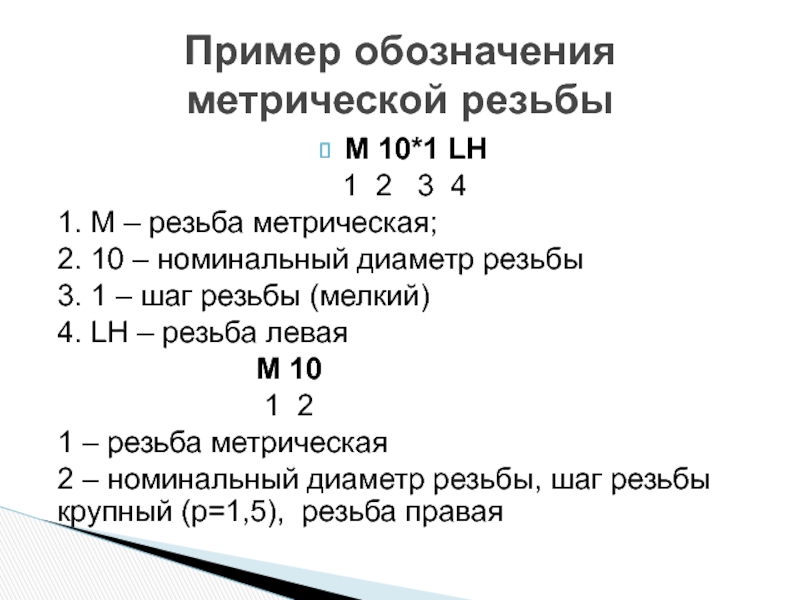

Слайд 31М 10*1 LH
1 2 3 4
1. M – резьба

метрическая;
2. 10 – номинальный диаметр резьбы
3. 1 – шаг резьбы

(мелкий)
4. LH – резьба левая
М 10
1 2
1 – резьба метрическая
2 – номинальный диаметр резьбы, шаг резьбы крупный (р=1,5), резьба правая

Пример обозначения метрической резьбы

М 10*1 LH1 2  3 41. M – резьба метрическая;2. 10 – номинальный диаметр резьбы3. 1

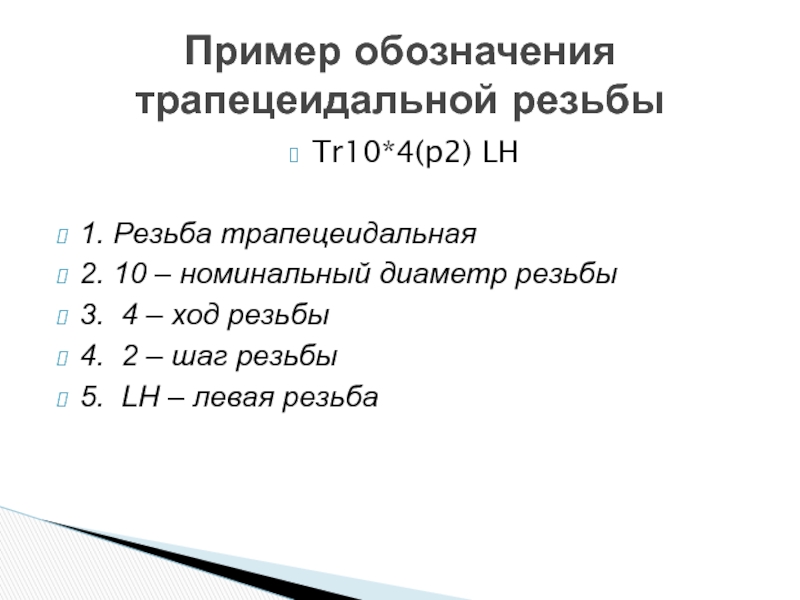

Слайд 32Tr10*4(p2) LH

1. Резьба трапецеидальная
2. 10 – номинальный диаметр резьбы
3. 4

– ход резьбы
4. 2 – шаг резьбы
5. LH – левая

резьба

Пример обозначения трапецеидальной резьбы

Tr10*4(p2) LH1. Резьба трапецеидальная2. 10 – номинальный диаметр резьбы3. 4 – ход резьбы4. 2 – шаг резьбы5.
