Слайд 1ИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ
ТЕМА:
РЕНТГЕНОВСКОЕ
ИЗЛУЧЕНИЕ
ПРИРОДА И ВИДЫ РЕНТ-ГЕНОВСКОГО ИЗЛУЧЕ-НИЯ.
РЕНТГЕНОВСКАЯ ТРУБКА.
МЕХАНИЗМ ОБРАЗОВА-НИЯ
И СПЕКТР ТОРМОЗНОГО ИЗЛУЧЕНИЯ.

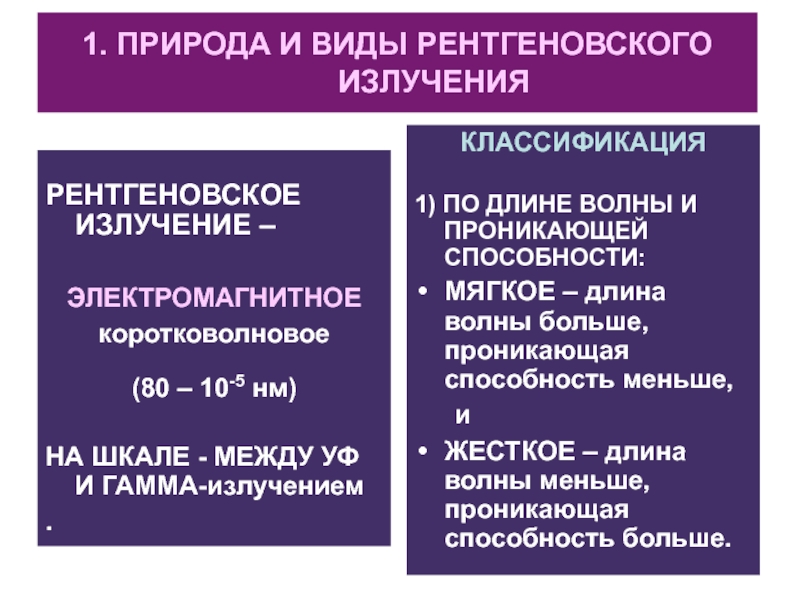

Слайд 21. ПРИРОДА И ВИДЫ РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ –
ЭЛЕКТРОМАГНИТНОЕ
коротковолновое
(80 – 10-5
нм)
НА ШКАЛЕ - МЕЖДУ УФ И ГАММА-излучением
.
КЛАССИФИКАЦИЯ
1) ПО ДЛИНЕ ВОЛНЫ
И ПРОНИКАЮЩЕЙ СПОСОБНОСТИ:МЯГКОЕ – длина волны больше, проникающая способность меньше,
и
ЖЕСТКОЕ – длина волны меньше, проникающая способность больше.
Слайд 3КЛАССИФИКАЦИЯ
2) ПО МЕХАНИЗМУ ИЗЛУЧЕНИЯ
И СПЕКТРАМ –
ТОРМОЗНОЕ
и
ХАРАКТЕРИСТИ-
ЧЕСКОЕ.
Все виды
можно получить
с помощью рентгеновской трубки.
Это наиболее распространенный
источник рентгеновского излучения.

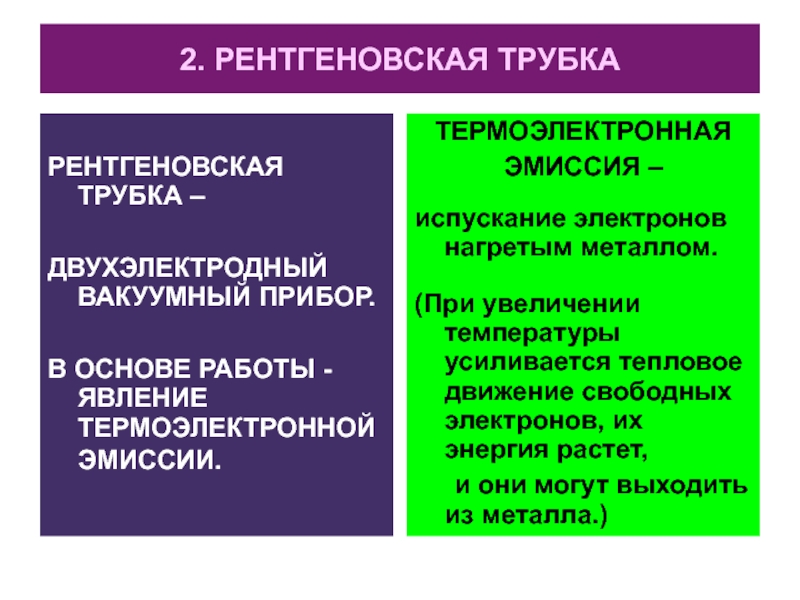

Слайд 42. РЕНТГЕНОВСКАЯ ТРУБКА
РЕНТГЕНОВСКАЯ ТРУБКА –
ДВУХЭЛЕКТРОДНЫЙ ВАКУУМНЫЙ ПРИБОР.
В ОСНОВЕ РАБОТЫ
- ЯВЛЕНИЕ ТЕРМОЭЛЕКТРОННОЙ ЭМИССИИ.
ТЕРМОЭЛЕКТРОННАЯ
ЭМИССИЯ –
испускание электронов нагретым металлом.
(При
увеличении температуры усиливается тепловое движение свободных электронов, их энергия растет, и они могут выходить из металла.)

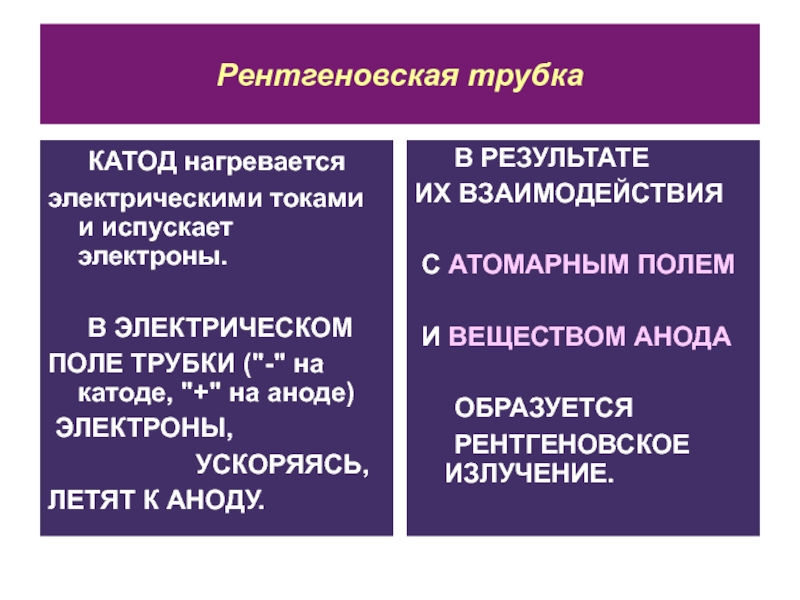

Слайд 5Рентгеновская трубка
КАТОД нагревается
электрическими токами и испускает электроны.
В ЭЛЕКТРИЧЕСКОМ
ПОЛЕ ТРУБКИ
("-" на катоде, "+" на аноде)
ЭЛЕКТРОНЫ,
УСКОРЯЯСЬ, ЛЕТЯТ К АНОДУ.
В РЕЗУЛЬТАТЕ
ИХ ВЗАИМОДЕЙСТВИЯ
С АТОМАРНЫМ ПОЛЕМ
И ВЕЩЕСТВОМ АНОДА
ОБРАЗУЕТСЯ
РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ.

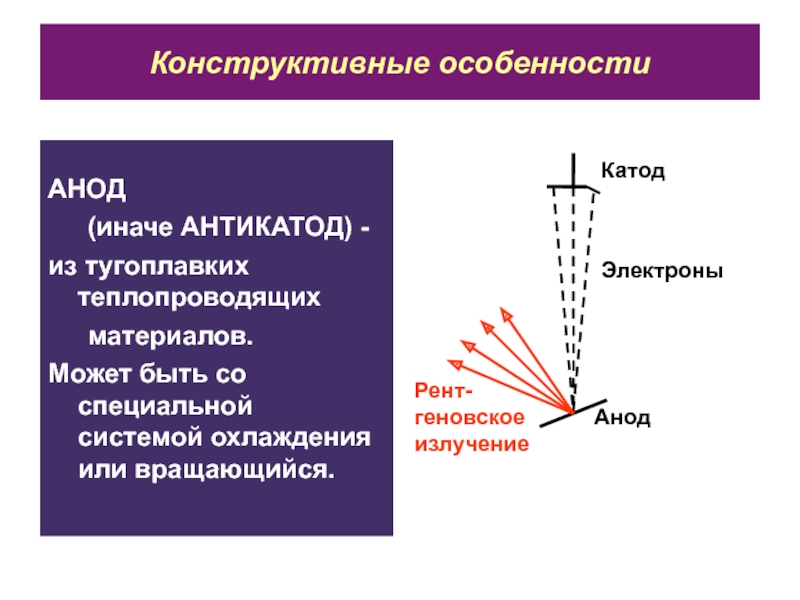

Слайд 6Конструктивные особенности
АНОД
(иначе АНТИКАТОД) -
из тугоплавких теплопроводящих
материалов.
Может быть
со специальной системой охлаждения или вращающийся.
Катод
Электроны
Анод
Рент-
геновское
излучение
Слайд 73.
ТОРМОЗНОЕ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ
ОБРАЗУЕТСЯ
ПРИ ТОРМОЖЕНИИ "БЫСТРЫХ" ЭЛЕКТРОНОВ
АТОМАРНЫМ ЭЛЕКТРИЧЕСКИМ ПОЛЕМ
АНОДА
(ПОЛЕМ АТОМАРНЫХ ЭЛЕКТРОНОВ).
ТЕОРИЯ МАКСВЕЛЛА:
ВОКРУГ ДВИЖУЩИХСЯ
ЭЛЕКТРОНОВ
- ЭП И МП;ПРИ УМЕНЬШЕНИИ
СКОРОСТИ ДВИЖЕНИЯ ЭЛЕКТРОНОВ –
УМЕНЬШЕНИЕ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ
ПОРОЖДЕНИЕ В ПРОСТРАНСТВЕ ЦЕПОЧКИ ВЗАИМОСВЯЗАННЫХ ИЗМЕНЕНИЙ ЭП И МП, т.е. ЭЛЕКТРОМАГНИТНОЙ ВОЛНЫ.
Слайд 8МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ ПРОЦЕССА
В РАМКАХ ЗАКОНА СОХРАНЕНИЯ ЭНЕРГИИ:
ПРИ ТОРМОЖЕНИИ
КИНЕТИЧЕСКАЯ ЭНЕРГИЯ
ЭЛЕКТРОНОВ ПЕРЕХОДИТ
В ДРУГИЕ ВИДЫ ЭНЕРГИИ –
ЧАСТИЧНО В
ЭНЕРГИЮЭМ ИЗЛУЧЕНИЯ,
ЧАСТИЧНО ВО
ВНУТРЕННЮЮ ЭНЕРГИЮ АТОМОВ АНОДА,
ВЫЗЫВАЯ ЕГО НАГРЕВАНИЕ
eU = h + Q.
Здесь
е – заряд электрона,
U – напряжение между
катодом и анодом,
eU – энергия электрона,
h - квант тормозного
излучения,
Q – тепло.
Слайд 9СПЕКТР ТОРМОЗНОГО ИЗЛУЧЕНИЯ
СООТНОШЕНИЕ МЕЖДУ ДВУМЯ СЛАГАЕМЫМИ СЛУЧАЙНО.
ПОЭТОМУ
ПРИ ТОРМОЖЕНИИ БОЛЬШОГО
ЧИСЛА ЭЛЕКТРОНОВ
ОБРАЗУЕТСЯ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ РАЗЛИЧНЫХ ДЛИН ВОЛН.
СПЕКТР ТОРМОЗНОГО РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
-НЕПРЕРЫВНЫЙ (СПЛОШНОЙ).
λ
Ф
λmin

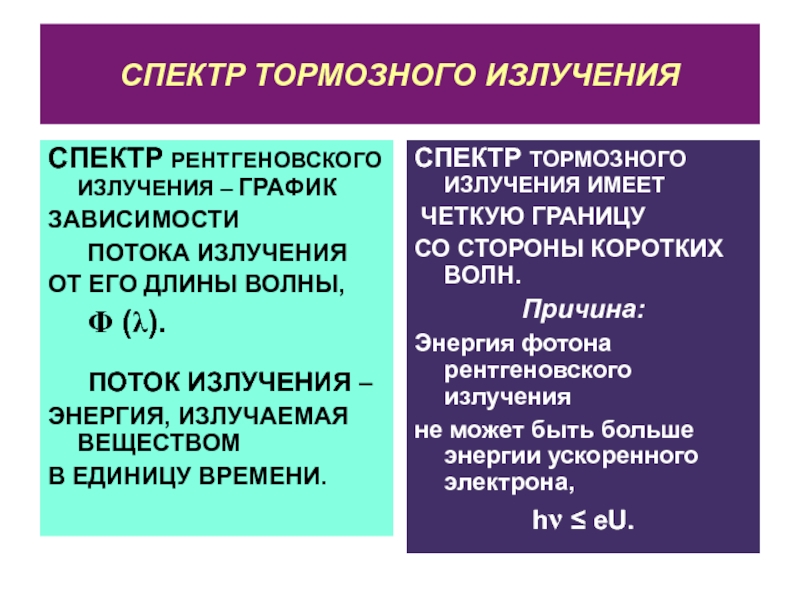

Слайд 10СПЕКТР ТОРМОЗНОГО ИЗЛУЧЕНИЯ
СПЕКТР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ – ГРАФИК
ЗАВИСИМОСТИ
ПОТОКА ИЗЛУЧЕНИЯ
ОТ
ЕГО ДЛИНЫ ВОЛНЫ,
().
ПОТОК ИЗЛУЧЕНИЯ –
ЭНЕРГИЯ, ИЗЛУЧАЕМАЯ ВЕЩЕСТВОМ
В ЕДИНИЦУ ВРЕМЕНИ.
СПЕКТР ТОРМОЗНОГО ИЗЛУЧЕНИЯ ИМЕЕТ
ЧЕТКУЮ ГРАНИЦУ
СО СТОРОНЫ КОРОТКИХ ВОЛН.
Причина:
Энергия фотона рентгеновского излучения
не может быть больше энергии ускоренного электрона,
hν ≤ eU.

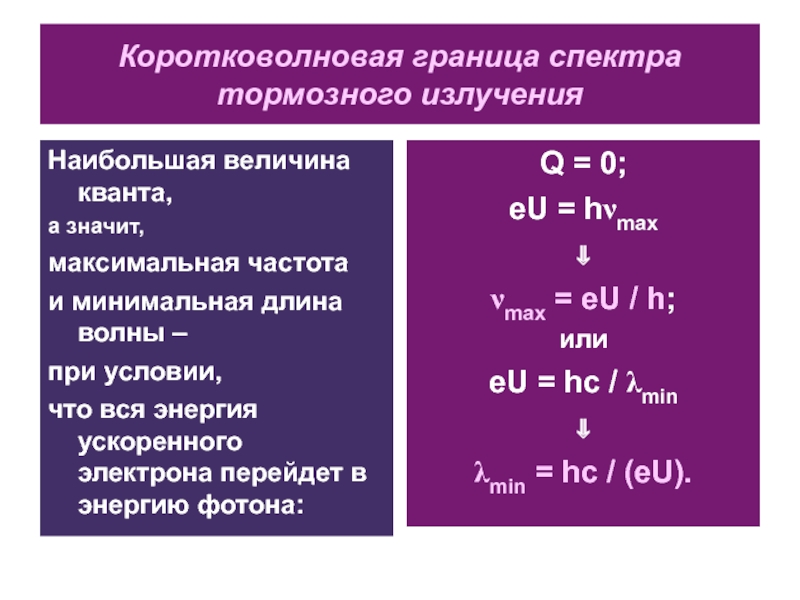

Слайд 11Коротковолновая граница спектра тормозного излучения
Наибольшая величина кванта,
а значит,
максимальная
частота
и минимальная длина волны –
при условии,
что вся энергия ускоренного
электрона перейдет в энергию фотона:Q = 0;
eU = hmax
max = eU / h;
или
eU = hc / min
min = hc / (eU).

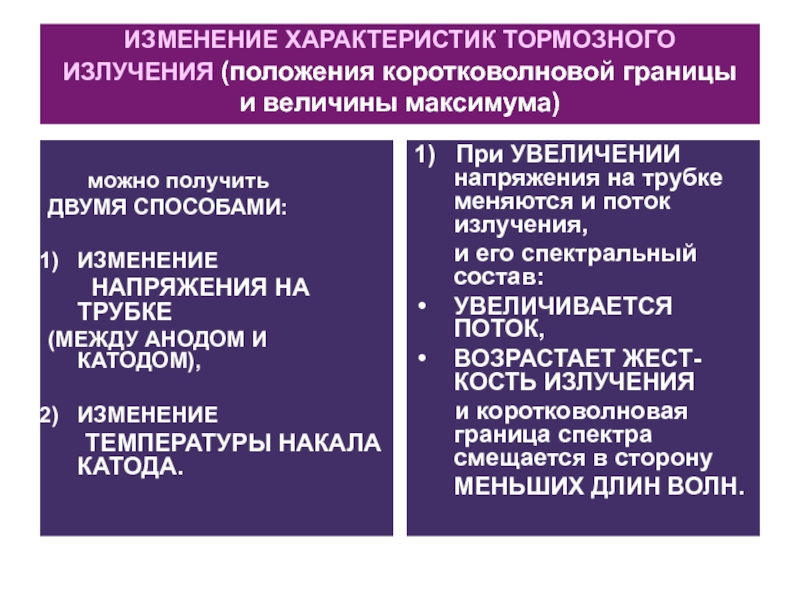

Слайд 12
ИЗМЕНЕНИЕ ХАРАКТЕРИСТИК ТОРМОЗНОГО ИЗЛУЧЕНИЯ (положения коротковолновой границы
и величины максимума)
можно
получить
ДВУМЯ СПОСОБАМИ:
ИЗМЕНЕНИЕ
НАПРЯЖЕНИЯ НА ТРУБКЕ
(МЕЖДУ АНОДОМ И КАТОДОМ),
ИЗМЕНЕНИЕ
ТЕМПЕРАТУРЫ НАКАЛА КАТОДА.
1) При УВЕЛИЧЕНИИ напряжения на трубке меняются и поток излучения,
и его спектральный состав:
УВЕЛИЧИВАЕТСЯ ПОТОК,
ВОЗРАСТАЕТ ЖЕСТ-КОСТЬ ИЗЛУЧЕНИЯ
и коротковолновая граница спектра смещается в сторону
МЕНЬШИХ ДЛИН ВОЛН.

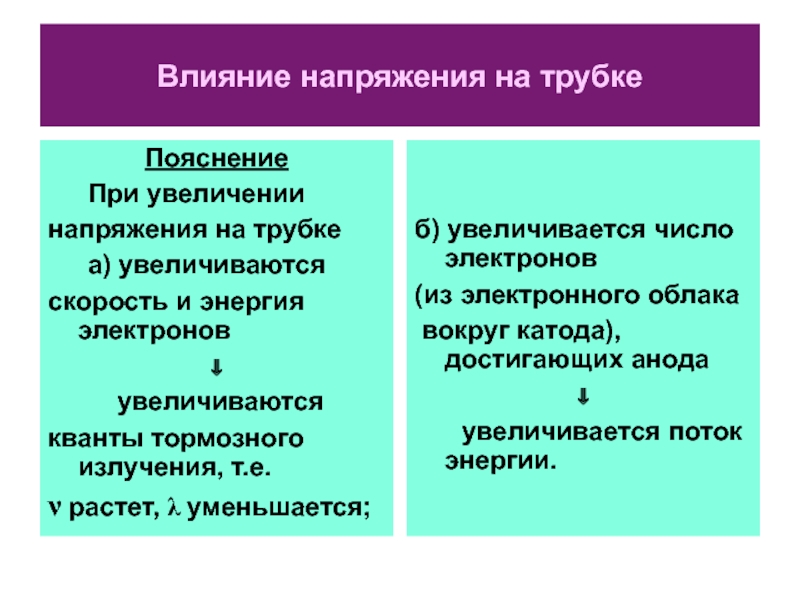

Слайд 13Влияние напряжения на трубке
Пояснение
При увеличении
напряжения на трубке
а) увеличиваются
скорость и
энергия электронов
увеличиваются
кванты тормозного излучения, т.е.
ν растет, λ
уменьшается;
б) увеличивается число электронов
(из электронного облака
вокруг катода), достигающих анода
увеличивается поток энергии.
Слайд 14Влияние температуры накала катода
2) При УВЕЛИЧЕНИИ
температуры накала катода
ПОТОК ИЗЛУЧЕНИЯ
УВЕЛИЧИВАЕТСЯ
БЕЗ ИЗМЕНЕНИЯ СПЕКТРАЛЬНОГО СОСТАВА.
Пояснение
В этом случае усиливается эмиссия
электронов;т.к. их больше в облаке,
больше и долетает до
анода.
Однако энергия электронов, а значит, и величина излученных квантов не меняются.

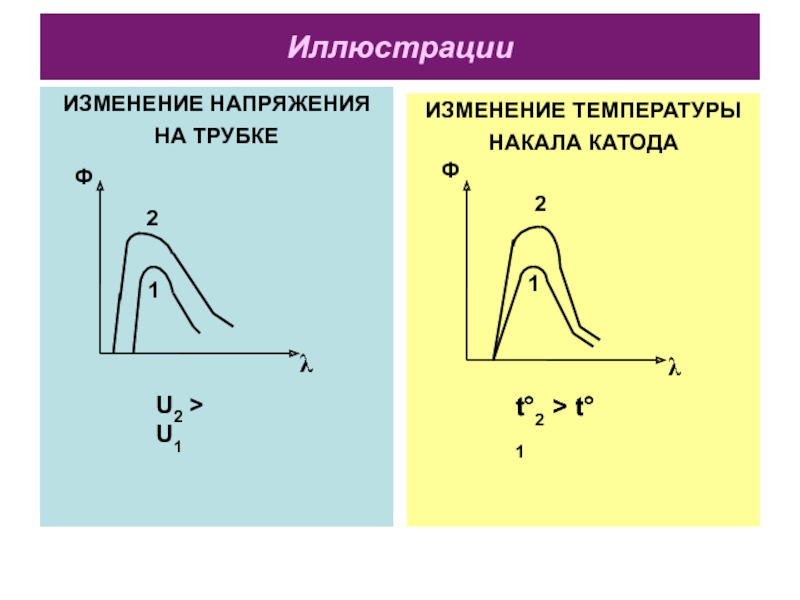

Слайд 15Иллюстрации
ИЗМЕНЕНИЕ НАПРЯЖЕНИЯ
НА ТРУБКЕ
ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ
НАКАЛА КАТОДА
λ
Ф
λ
Ф
1
2
1
2
U2 > U1
t°2 > t°1

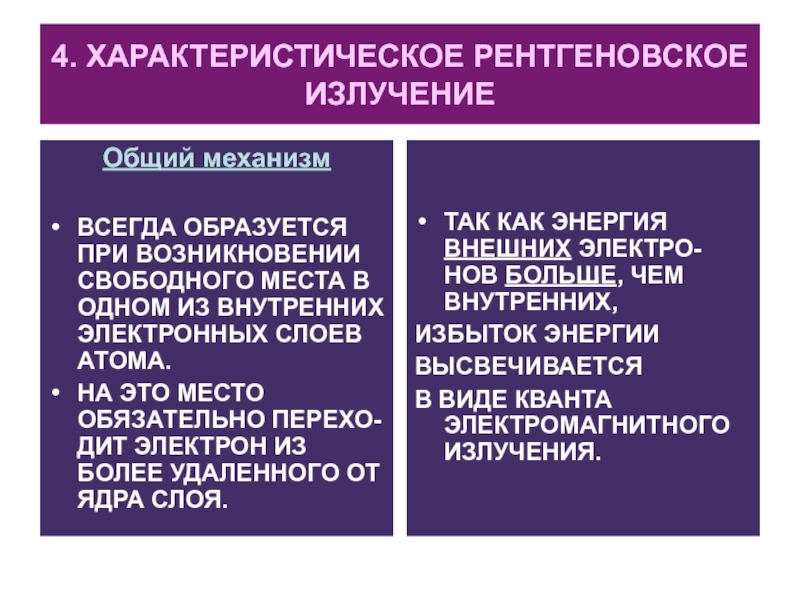

Слайд 164. ХАРАКТЕРИСТИЧЕСКОЕ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ
Общий механизм
ВСЕГДА ОБРАЗУЕТСЯ ПРИ ВОЗНИКНОВЕНИИ СВОБОДНОГО МЕСТА
В ОДНОМ ИЗ ВНУТРЕННИХ ЭЛЕКТРОННЫХ СЛОЕВ АТОМА.
НА ЭТО МЕСТО ОБЯЗАТЕЛЬНО
ПЕРЕХО-ДИТ ЭЛЕКТРОН ИЗ БОЛЕЕ УДАЛЕННОГО ОТ ЯДРА СЛОЯ.
ТАК КАК ЭНЕРГИЯ ВНЕШНИХ ЭЛЕКТРО-НОВ БОЛЬШЕ, ЧЕМ ВНУТРЕННИХ,
ИЗБЫТОК ЭНЕРГИИ
ВЫСВЕЧИВАЕТСЯ
В ВИДЕ КВАНТА ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ.

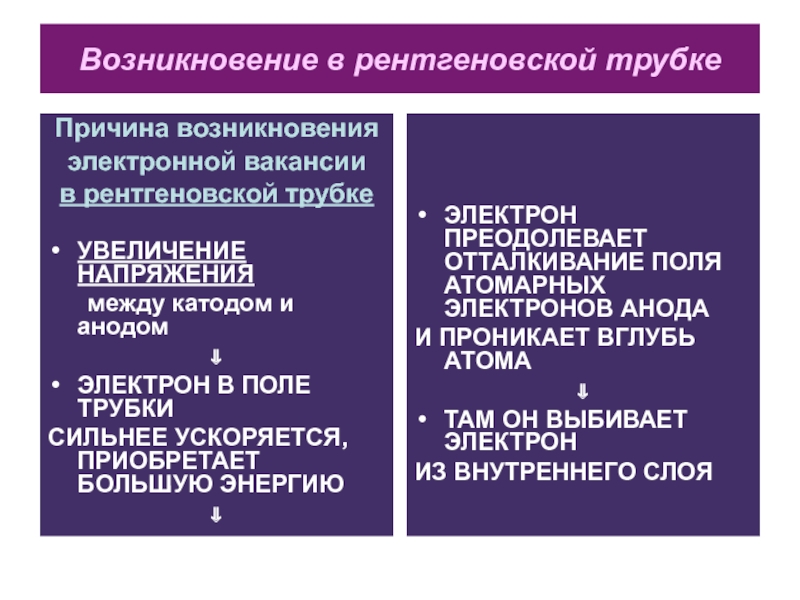

Слайд 17Возникновение в рентгеновской трубке
Причина возникновения
электронной вакансии
в рентгеновской трубке
УВЕЛИЧЕНИЕ
НАПРЯЖЕНИЯ
между катодом и анодом
ЭЛЕКТРОН В ПОЛЕ ТРУБКИ
СИЛЬНЕЕ УСКОРЯЕТСЯ,
ПРИОБРЕТАЕТ БОЛЬШУЮ ЭНЕРГИЮ
ЭЛЕКТРОН ПРЕОДОЛЕВАЕТ ОТТАЛКИВАНИЕ ПОЛЯ АТОМАРНЫХ ЭЛЕКТРОНОВ АНОДА
И ПРОНИКАЕТ ВГЛУБЬ АТОМА
ТАМ ОН ВЫБИВАЕТ ЭЛЕКТРОН
ИЗ ВНУТРЕННЕГО СЛОЯ

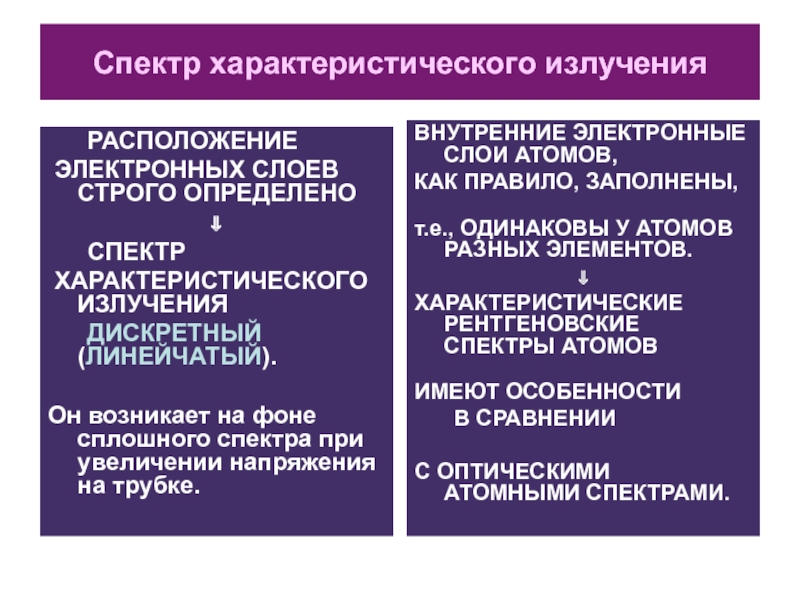

Слайд 18Спектр характеристического излучения
РАСПОЛОЖЕНИЕ
ЭЛЕКТРОННЫХ СЛОЕВ СТРОГО ОПРЕДЕЛЕНО
СПЕКТР
ХАРАКТЕРИСТИЧЕСКОГО ИЗЛУЧЕНИЯ
ДИСКРЕТНЫЙ
(ЛИНЕЙЧАТЫЙ).
Он возникает на фоне сплошного спектра при увеличении напряжения на
трубке.ВНУТРЕННИЕ ЭЛЕКТРОННЫЕ СЛОИ АТОМОВ,
КАК ПРАВИЛО, ЗАПОЛНЕНЫ,
т.е., ОДИНАКОВЫ У АТОМОВ РАЗНЫХ ЭЛЕМЕНТОВ.
ХАРАКТЕРИСТИЧЕСКИЕ РЕНТГЕНОВСКИЕ СПЕКТРЫ АТОМОВ
ИМЕЮТ ОСОБЕННОСТИ
В СРАВНЕНИИ
С ОПТИЧЕСКИМИ АТОМНЫМИ СПЕКТРАМИ.

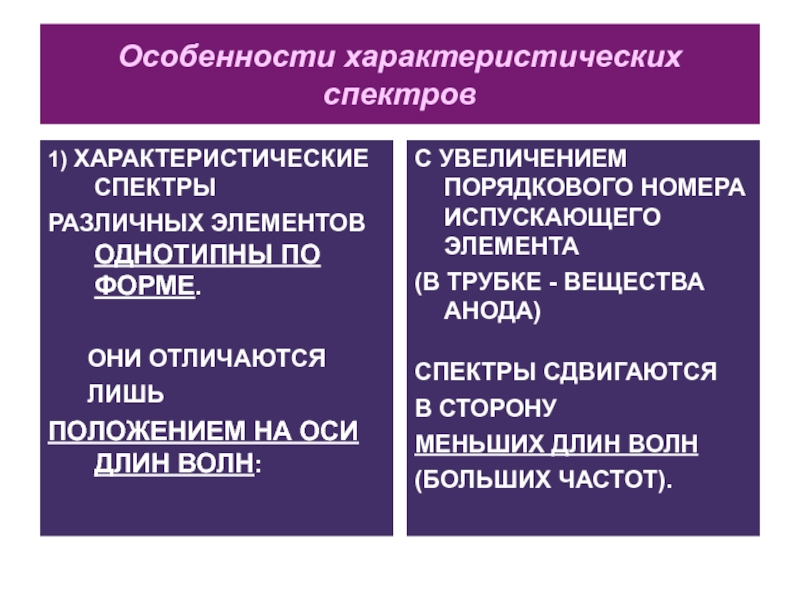

Слайд 19Особенности характеристических спектров
1) ХАРАКТЕРИСТИЧЕСКИЕ СПЕКТРЫ
РАЗЛИЧНЫХ ЭЛЕМЕНТОВ ОДНОТИПНЫ ПО ФОРМЕ.
ОНИ ОТЛИЧАЮТСЯ
ЛИШЬ
ПОЛОЖЕНИЕМ НА ОСИ ДЛИН ВОЛН:
С УВЕЛИЧЕНИЕМ
ПОРЯДКОВОГО НОМЕРА ИСПУСКАЮЩЕГО ЭЛЕМЕНТА(В ТРУБКЕ - ВЕЩЕСТВА АНОДА)
СПЕКТРЫ СДВИГАЮТСЯ
В СТОРОНУ
МЕНЬШИХ ДЛИН ВОЛН
(БОЛЬШИХ ЧАСТОТ).
Слайд 20Особенность 1
ПРИЧИНА:
УСИЛЕНИЕ ВЛИЯНИЯ
НА ЭЛЕКТРОННЫЕ ПЕРЕХОДЫ
ЯДРА АТОМА –
ЗАРЯД ЯДРА УВЕЛИЧИВАЕТСЯ С
УВЕЛИЧЕНИЕМ ПОРЯДКОВОГО НОМЕРА
«Z» ЭЛЕМЕНТА.
Эту закономерность описывает
ЗАКОН МОЗЛИ:
= A (Z - B).
Здесь
- частота спектральной линии,
А и В – постоянные
(учитывают взаимное расположение электронных слоев
и влияние ближайших к ядру электронов).

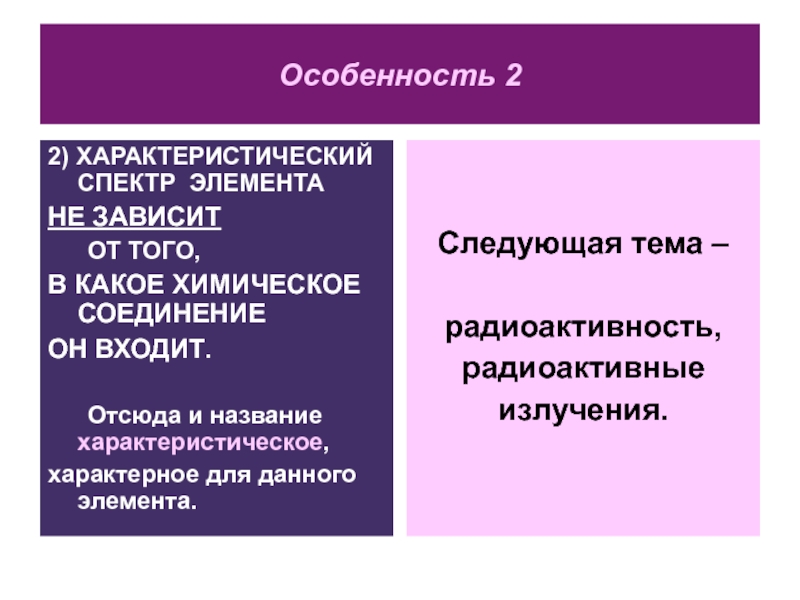

Слайд 21Особенность 2
2) ХАРАКТЕРИСТИЧЕСКИЙ СПЕКТР ЭЛЕМЕНТА
НЕ ЗАВИСИТ
ОТ ТОГО,
В
КАКОЕ ХИМИЧЕСКОЕ СОЕДИНЕНИЕ
ОН ВХОДИТ.
Отсюда и название характеристическое,
характерное для
данного элемента.
Следующая тема –
радиоактивность,
радиоактивные
излучения.
