Иркутский филиал Московского государственного технического университета презентация, доклад

Содержание

Первый и самый массовый в советском Союзе широкофюзеляжный четырехмоторный (г. Воронеж)

Слайды и текст этой презентации

Слайд 1
Иркутский филиал
Московского государственного технического университета гражданской авиации
Ил-86
(первый полет

в 1976 г., выпущено 106 самолет (1980-1993))
Экипаж- 4 чел.,


Дальность - 4 600 км,
Количество пассажиров – 350,
Длина – 59,94 м,
Высота – 15,81 м,
Двигатели – ТРДД НК-86 (4 x 13000 кгс)
Расход топлива 11 500 кг/ч
Запас топлива 40 т
Иркутский филиал Московского государственного технического университета гражданской авиацииИл-86 (первый полет в 1976 г., выпущено 106 самолет (1980-1993))

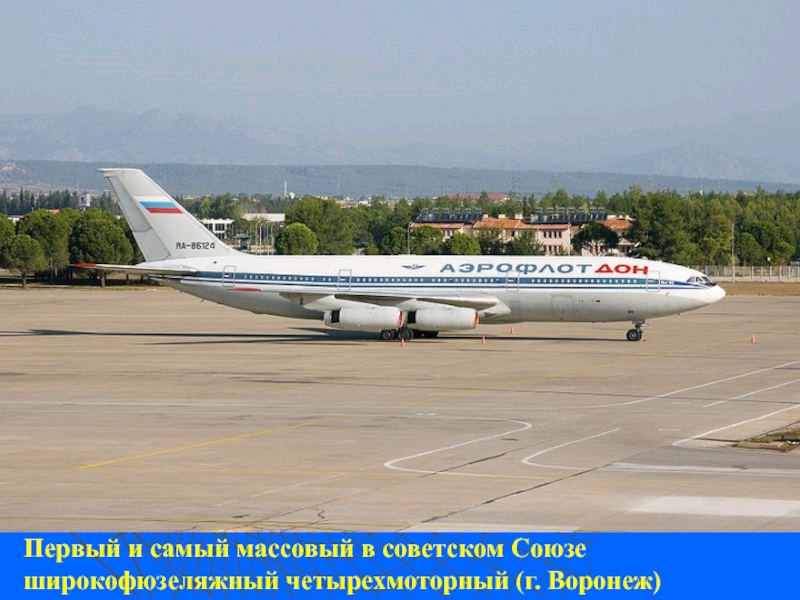

Слайд 2Первый и самый массовый в советском Союзе широкофюзеляжный четырехмоторный (г.

Воронеж)

Первый и самый массовый в советском Союзе широкофюзеляжный четырехмоторный (г. Воронеж)

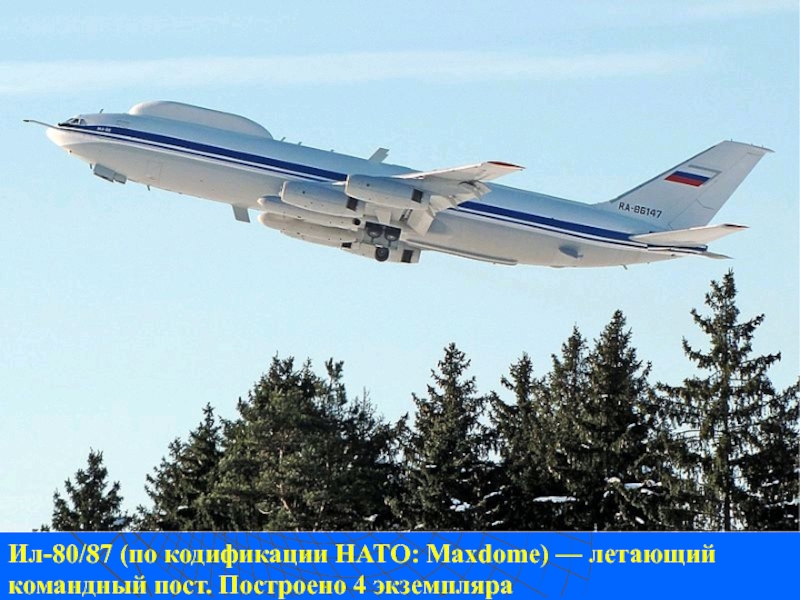

Слайд 3Ил-80/87 (по кодификации НАТО: Maxdome) — летающий командный пост. Построено 4

экземпляра

Ил-80/87 (по кодификации НАТО: Maxdome) — летающий командный пост. Построено 4 экземпляра

Слайд 4 А. Принципы построчной развертки
Перемещение развертывающего элемента в процессе анализа и

синтеза изображения по определенному периодическому закону называется разверткой изображения. Рисунок,

образуемый обегающим электронным или световым лучом на поверхности экрана или мишени электронно-лучевого прибора, называют ТВ растром.


Требования к развертке
закон развертки на передающей и приемной сторонах должен быть одинаков
простой закон формирования отклоняющих токов (линейно-строчная развертка в ТВ вещании)
постоянство скоростей разверток на прямых ходах
синхронность и синфазность разверток передающей и приемной сторон ТВ тракта
отклонение частоты строк от номинальной не должно превышать +-0,016 Гц

А. Принципы построчной развертки Перемещение развертывающего элемента в процессе анализа и синтеза изображения по определенному периодическому

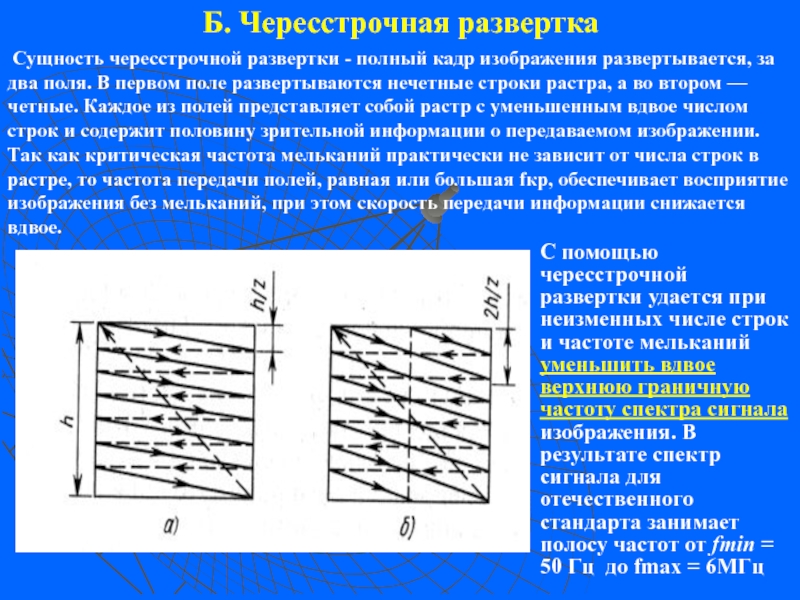

Слайд 5Б. Чересстрочная развертка
Сущность чересстрочной развертки - полный кадр изображения

развертывается, за два поля. В первом поле развертываются нечетные строки

растра, а во втором — четные. Каждое из полей представляет собой растр с уменьшенным вдвое числом строк и содержит половину зрительной информации о передаваемом изображении. Так как критическая частота мельканий практически не зависит от числа строк в растре, то частота передачи полей, равная или большая fкр, обеспечивает восприятие изображения без мельканий, при этом скорость передачи информации снижается вдвое.

С помощью чересстрочной развертки удается при неизменных числе строк и частоте мельканий уменьшить вдвое верхнюю граничную частоту спектра сигнала изображения. В результате спектр сигнала для отечественного стандарта занимает полосу частот от fmin = 50 Гц до fmax = 6МГц

Б. Чересстрочная развертка Сущность чересстрочной развертки - полный кадр изображения развертывается, за два поля. В первом поле

Слайд 6Обобщенная структурная схема телевизионной системы
1 — объектив; 2 — оптико-электронный

преобразователь; 3 — развертывающее устройство; 4 — синхрогенератор; 5 —

усилитель; 6 — передающее устройство;
7 — канал связи; 8 — приемное устройство; 9 — видеоусилитель ;
10 —преобразователь сигнал-свет; 11 — селектор импульсов синхронизации;
12 — развертывающее устройство
Обобщенная структурная схема телевизионной системы1 — объектив; 2 — оптико-электронный преобразователь; 3 — развертывающее устройство; 4 —

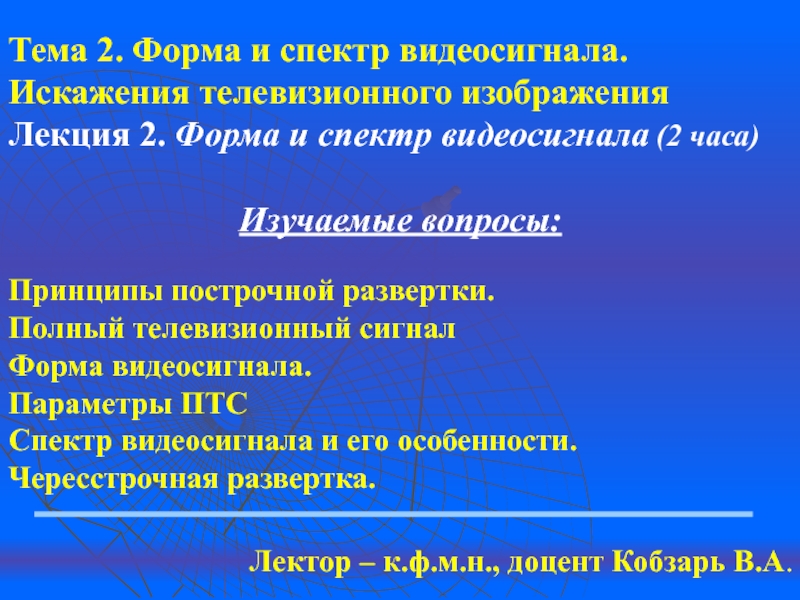

Слайд 7Тема 2. Форма и спектр видеосигнала. Искажения телевизионного изображения
Лекция 2.

Форма и спектр видеосигнала (2 часа)

Изучаемые вопросы:

Принципы построчной развертки.
Полный

телевизионный сигнал
Форма видеосигнала.
Параметры ПТС
Спектр видеосигнала и его особенности.
Чересстрочная развертка.

Лектор – к.ф.м.н., доцент Кобзарь В.А.

Тема 2. Форма и спектр видеосигнала. Искажения телевизионного изображенияЛекция 2. Форма и спектр видеосигнала (2 часа)Изучаемые вопросы:Принципы

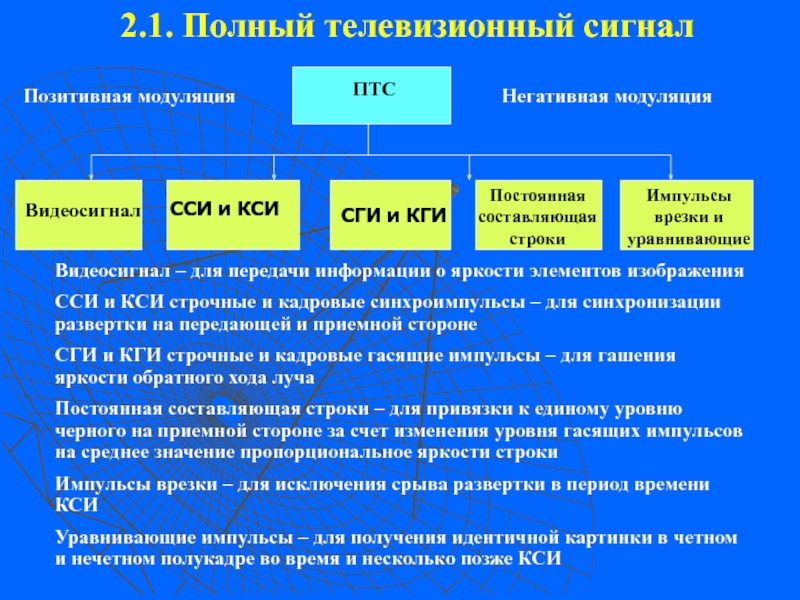

Слайд 82.1. Полный телевизионный сигнал
ПТС
Видеосигнал
ССИ и КСИ
СГИ и КГИ
Постоянная составляющая строки
Импульсы

врезки и уравнивающие
Видеосигнал – для передачи информации о яркости элементов

изображения
ССИ и КСИ строчные и кадровые синхроимпульсы – для синхронизации развертки на передающей и приемной стороне
СГИ и КГИ строчные и кадровые гасящие импульсы – для гашения яркости обратного хода луча
Постоянная составляющая строки – для привязки к единому уровню черного на приемной стороне за счет изменения уровня гасящих импульсов на среднее значение пропорциональное яркости строки
Импульсы врезки – для исключения срыва развертки в период времени КСИ
Уравнивающие импульсы – для получения идентичной картинки в четном и нечетном полукадре во время и несколько позже КСИ

Позитивная модуляция

Негативная модуляция

2.1. Полный телевизионный сигналПТСВидеосигналССИ и КСИСГИ и КГИПостоянная составляющая строкиИмпульсы врезки и уравнивающиеВидеосигнал – для передачи информации

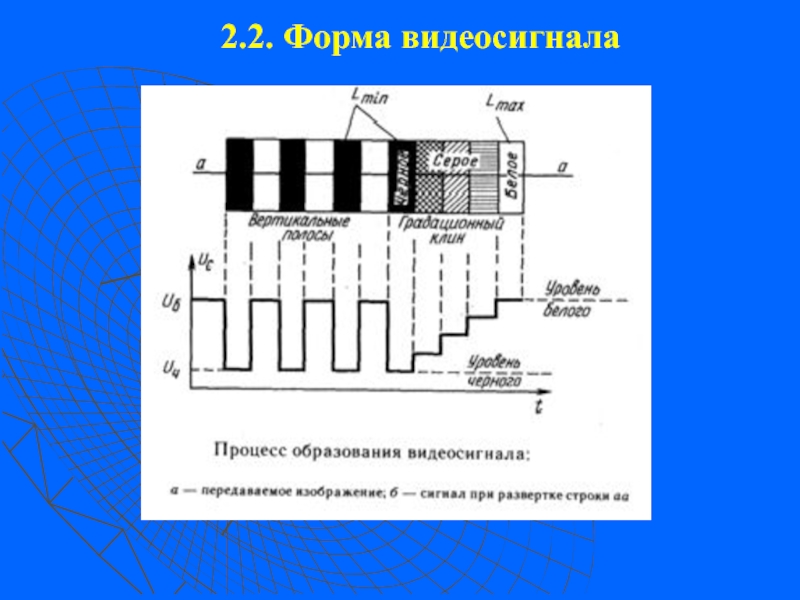

Слайд 92.2. Форма видеосигнала

2.2. Форма видеосигнала

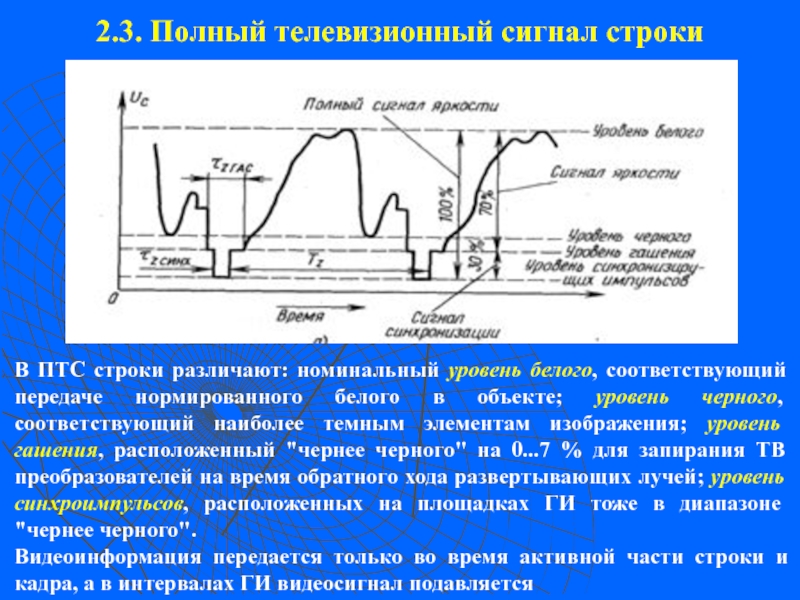

Слайд 102.3. Полный телевизионный сигнал строки
В ПТС строки различают: номинальный уровень

белого, соответствующий передаче нормированного белого в объекте; уровень черного, соответствующий

наиболее темным элементам изображения; уровень гашения, расположенный "чернее черного" на 0...7 % для запирания ТВ преобразователей на время обратного хода развертывающих лучей; уровень синхроимпульсов, расположенных на площадках ГИ тоже в диапазоне "чернее черного".
Видеоинформация передается только во время активной части строки и кадра, а в интервалах ГИ видеосигнал подавляется
2.3. Полный телевизионный сигнал строкиВ ПТС строки различают: номинальный уровень белого, соответствующий передаче нормированного белого в объекте;

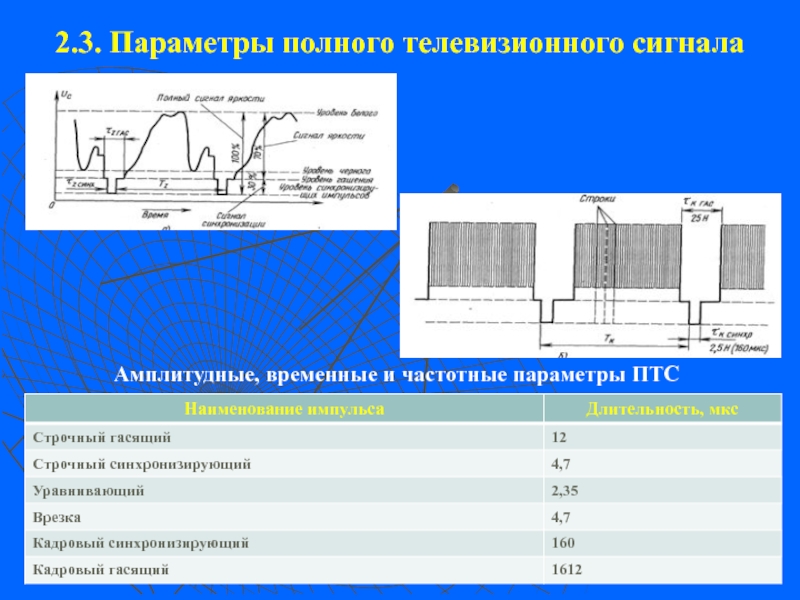

Слайд 112.3. Параметры полного телевизионного сигнала
Амплитудные, временные и частотные параметры ПТС

2.3. Параметры полного телевизионного сигналаАмплитудные, временные и частотные параметры ПТС

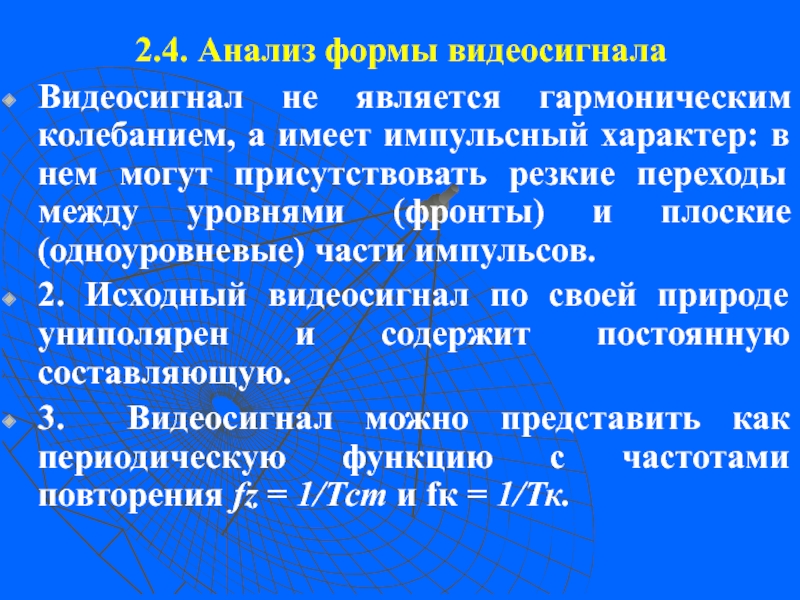

Слайд 122.4. Анализ формы видеосигнала
Видеосигнал не является гармоническим колебанием, а

имеет импульсный характер: в нем могут присутствовать резкие переходы между

уровнями (фронты) и плоские (одноуровневые) части импульсов.
2. Исходный видеосигнал по своей природе униполярен и содержит постоянную составляющую.
3. Видеосигнал можно представить как периодическую функцию с частотами повторения fz = 1/Тст и fк = 1/Тк.
2.4. Анализ формы видеосигнала Видеосигнал не является гармоническим колебанием, а имеет импульсный характер: в нем могут присутствовать

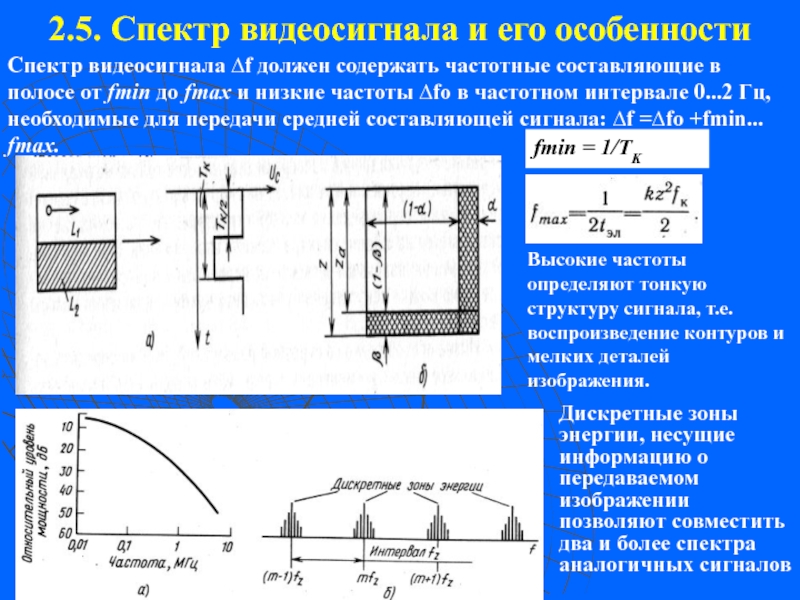

Слайд 132.5. Спектр видеосигнала и его особенности
fmin = 1/TK
Высокие частоты определяют

тонкую структуру сигнала, т.е. воспроизведение контуров и мелких деталей изображения.


Спектр видеосигнала ∆f должен содержать частотные составляющие в полосе от fmin до fmax и низкие частоты ∆fo в частотном интервале 0...2 Гц, необходимые для передачи средней составляющей сигнала: ∆f =∆fo +fmin... fmax.

Дискретные зоны энергии, несущие информацию о передаваемом изображении позволяют совместить два и более спектра аналогичных сигналов

2.5. Спектр видеосигнала и его особенностиfmin = 1/TKВысокие частоты определяют тонкую структуру сигнала, т.е. воспроизведение контуров и

Слайд 142.6. Основные параметры телевизионного изображения

2.6. Основные параметры телевизионного изображения

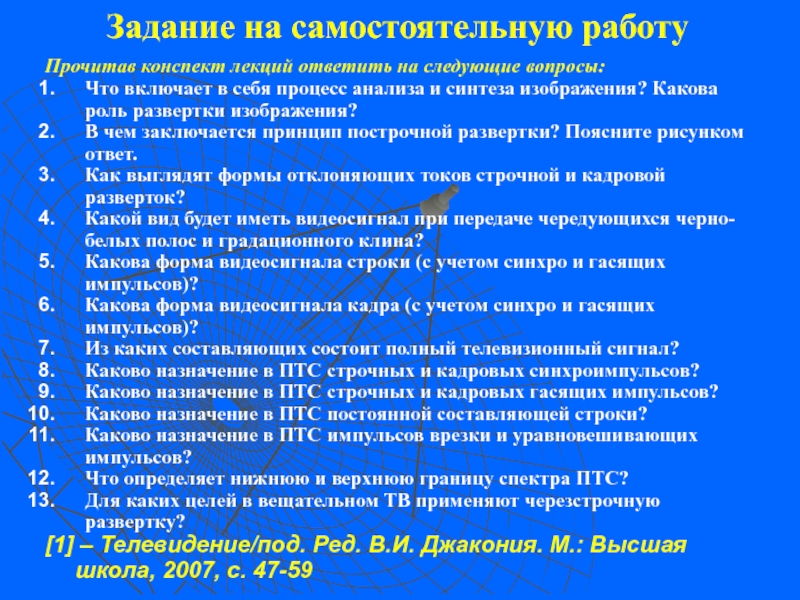

Слайд 15Задание на самостоятельную работу
Прочитав конспект лекций ответить на следующие вопросы:
Что

включает в себя процесс анализа и синтеза изображения? Какова роль

развертки изображения?
В чем заключается принцип построчной развертки? Поясните рисунком ответ.
Как выглядят формы отклоняющих токов строчной и кадровой разверток?
Какой вид будет иметь видеосигнал при передаче чередующихся черно-белых полос и градационного клина?
Какова форма видеосигнала строки (с учетом синхро и гасящих импульсов)?
Какова форма видеосигнала кадра (с учетом синхро и гасящих импульсов)?
Из каких составляющих состоит полный телевизионный сигнал?
Каково назначение в ПТС строчных и кадровых синхроимпульсов?
Каково назначение в ПТС строчных и кадровых гасящих импульсов?
Каково назначение в ПТС постоянной составляющей строки?
Каково назначение в ПТС импульсов врезки и уравновешивающих импульсов?
Что определяет нижнюю и верхнюю границу спектра ПТС?
Для каких целей в вещательном ТВ применяют черезстрочную развертку?
[1] – Телевидение/под. Ред. В.И. Джакония. М.: Высшая школа, 2007, с. 47-59
Задание на самостоятельную работуПрочитав конспект лекций ответить на следующие вопросы:Что включает в себя процесс анализа и синтеза
