ОАО «РЖД» филиал ВСЖД ОДЦО ст.Суховская
Учебный элемент: Измерение основных металлических частей стрелочного перевода
По предмету: содержание стрелочных переводов
Составил: преподаватель Данилов Г.М.
ст.Суховская-2007г.
Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Измерение основных металлических частей стрелочного перевода
Содержание
- 1. Измерение основных металлических частей стрелочного перевода
- 2. 1. Вертикальный износ рамного рельсаКонтролируется в наиболее изношенном месте по оси его головки
- 3. 2. Вертикальный износ острякаКонтролируется в наиболее изношенном
- 4. 3. Вертикальный износ сердечника сборных и цельнолитых
- 5. 5. Вертикальный износ усовиков сборных и цельнолитых
- 6. 6. Боковой износ рамных рельсовКонтролируется у
- 7. 7. Боковой износ остряков.Боковой износ остряка согласно

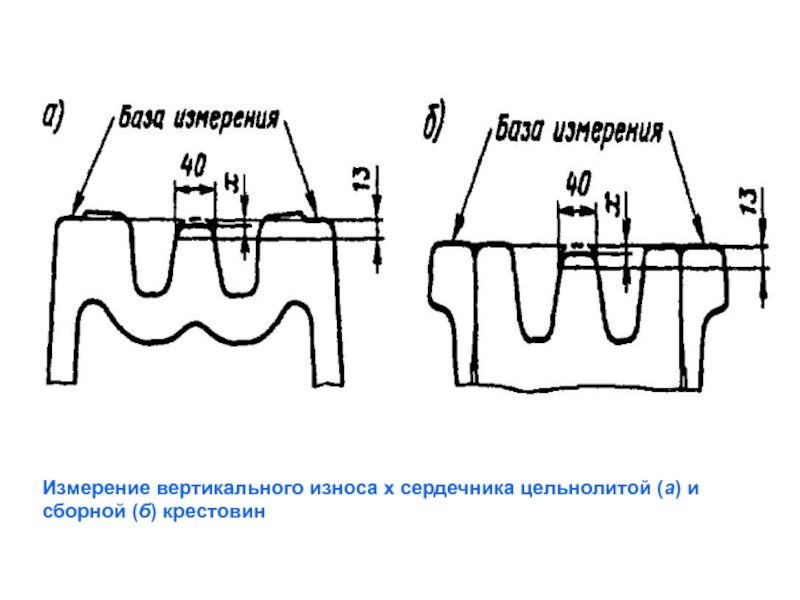

- 8. Измерение вертикального износа х сердечника цельнолитой (а) и сборной (б) крестовин
- 9. Измерение вертикального износа х усовиков сборной (а) и цельнолитой (б) острых крестовин
- 10. Измерение вертикального износа х сердечника (а) и усовиков (б) цельнолитой тупой крестовины
- 11. Измерение понижения остряка относительно рамного рельса у
- 12. Нормы износа металлических частей стрелочных переводов
- 13. Примечание. Красными цифрами обозначены те значения износа,
- 14. Скачать презентанцию
1. Вертикальный износ рамного рельсаКонтролируется в наиболее изношенном месте по оси его головки
Слайды и текст этой презентации
Слайд 1
Слайд 21. Вертикальный износ рамного рельса
Контролируется в наиболее изношенном месте по
оси его головки
Слайд 32. Вертикальный износ остряка
Контролируется в наиболее изношенном месте по оси
его головки в сечении. Где ширина ее составляет 50 мм
и более.

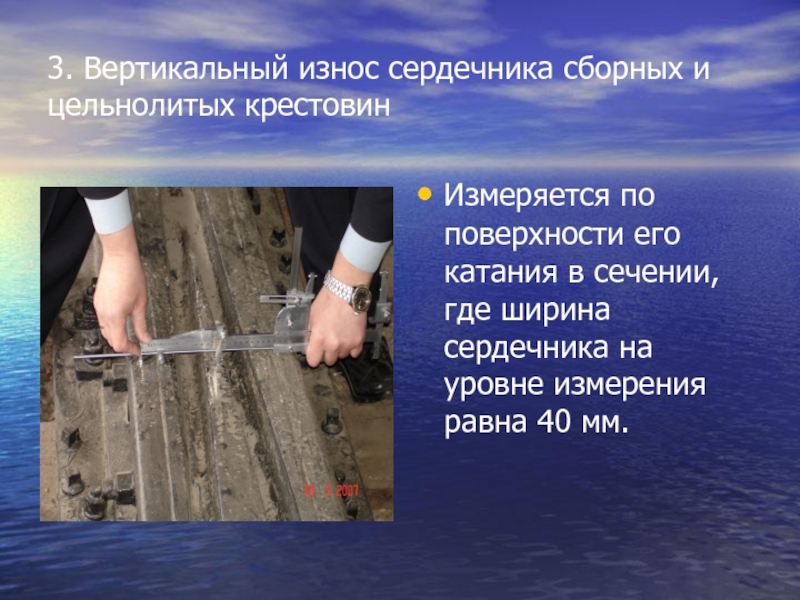

Слайд 43. Вертикальный износ сердечника сборных и цельнолитых крестовин
Измеряется по поверхности
его катания в сечении, где ширина сердечника на уровне измерения
равна 40 мм.
Слайд 55. Вертикальный износ усовиков сборных и цельнолитых крестовин
измеряется на расстоянии
14 мм от боковой рабочей грани изнашиваемой части усовика в
сечении, где ширина сердечника на уровне измерения равна 20 мм.
Слайд 6

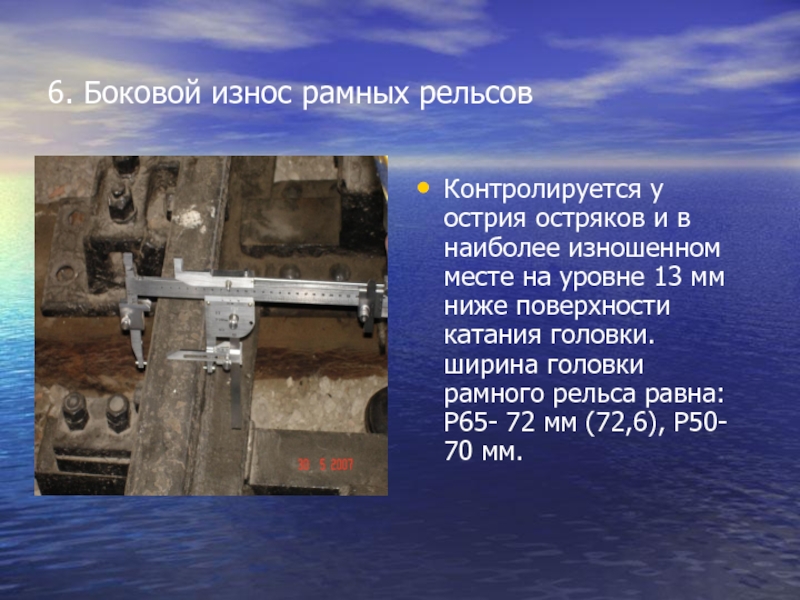

6. Боковой износ рамных рельсов
