Изучить с курсантами подсистему когерентной обработки сигналов (КОС) РЛС

устройство, особенности построения когерентной обработки сигналов (КОС) РЛС 35Н6 по

структурной схеме.
3.Воспитывать у курсантов чувство гордости и ответственности за принадлежность к радиотехническим войскам ВКС

Тема № 5 «Система обработки сигналов РЛС 35Н6»

Занятие № 3 «Подсистема когерентной обработки сигналов (КОС) РЛС 35Н6 (бл.354ПК01)»

Учебные цели

«УСТРОЙСТВО РЛК (РЛС) РТВ»

Сибирский федеральный университет

характеристики подсистемы когерентной обработки сигналов (КОС).

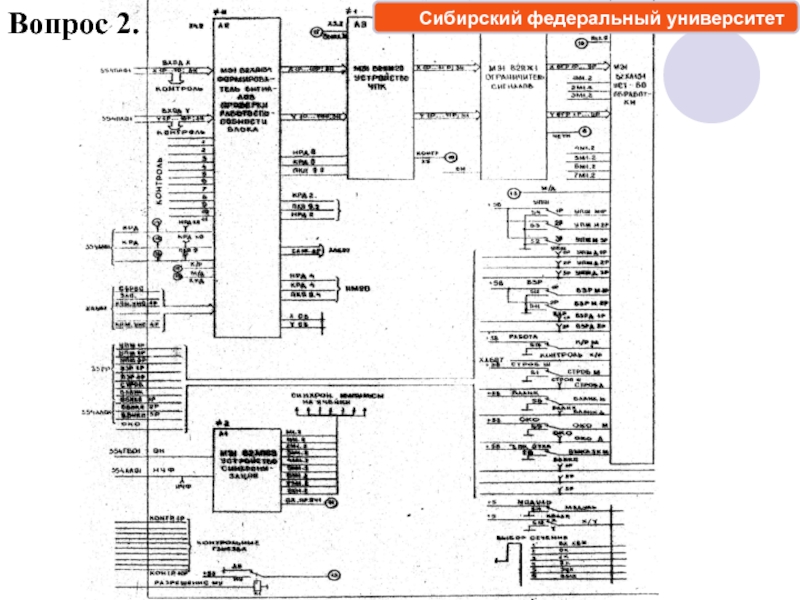

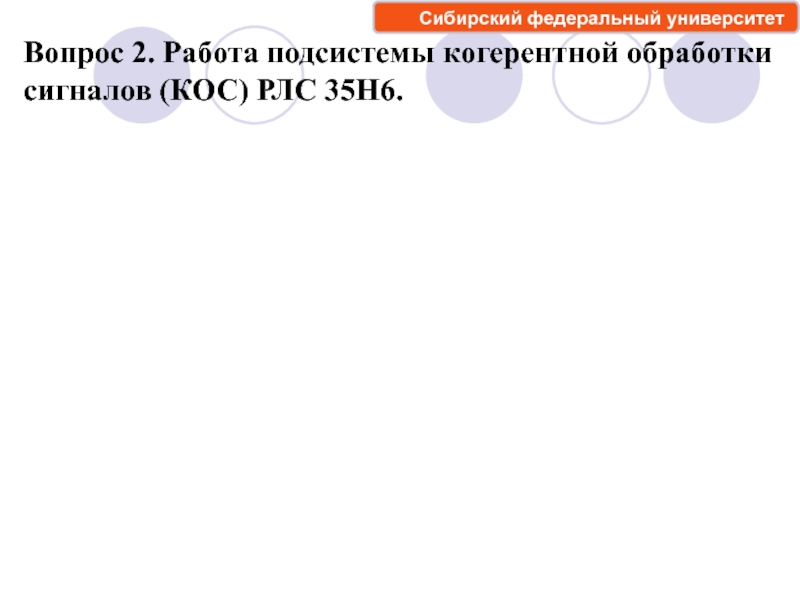

Вопрос 2. Работа подсистемы аналоговой

обработки сигналов (КОС) РЛС 35Н6 по структурной схеме.

Сибирский федеральный университет

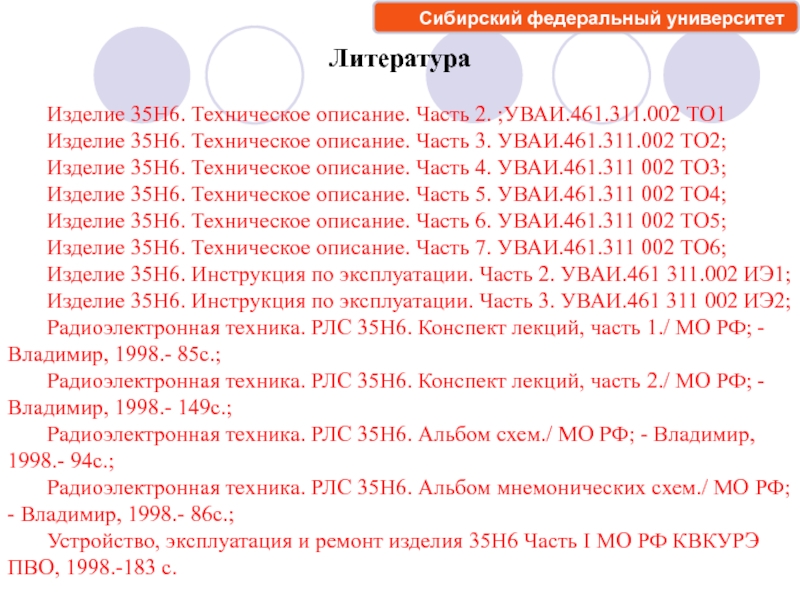

описание. Часть 3. УВАИ.461.311.002 ТО2;
Изделие 35Н6. Техническое описание. Часть 4.

УВАИ.461.311 002 ТО3;
Изделие 35Н6. Техническое описание. Часть 5. УВАИ.461.311 002 ТО4;
Изделие 35Н6. Техническое описание. Часть 6. УВАИ.461.311 002 ТО5;
Изделие 35Н6. Техническое описание. Часть 7. УВАИ.461.311 002 ТО6;
Изделие 35Н6. Инструкция по эксплуатации. Часть 2. УВАИ.461 311.002 ИЭ1;
Изделие 35Н6. Инструкция по эксплуатации. Часть 3. УВАИ.461 311 002 ИЭ2;
Радиоэлектронная техника. РЛС 35Н6. Конспект лекций, часть 1./ МО РФ; - Владимир, 1998.- 85с.;
Радиоэлектронная техника. РЛС 35Н6. Конспект лекций, часть 2./ МО РФ; - Владимир, 1998.- 149с.;
Радиоэлектронная техника. РЛС 35Н6. Альбом схем./ МО РФ; - Владимир, 1998.- 94с.;
Радиоэлектронная техника. РЛС 35Н6. Альбом мнемонических схем./ МО РФ; - Владимир, 1998.- 86с.;
Устройство, эксплуатация и ремонт изделия 35Н6 Часть I МО РФ КВКУРЭ ПВО, 1998.-183 с.

Сибирский федеральный университет

технические характеристики подсистемы когерентной обработки сигналов (КОС).

Сибирский федеральный университет

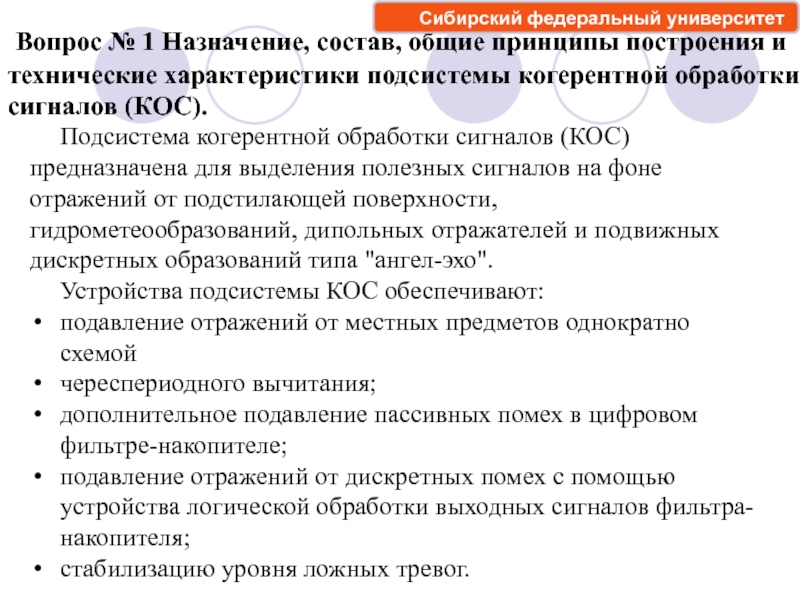

Подсистема когерентной

обработки сигналов (КОС) предназначена для выделения полезных сигналов на фоне отражений от подстилающей поверхности, гидрометеообразований, дипольных отражателей и подвижных дискретных образований типа "ангел-эхо".
Устройства подсистемы КОС обеспечивают:
подавление отражений от местных предметов однократно схемой
череспериодного вычитания;
дополнительное подавление пассивных помех в цифровом фильтре-накопителе;
подавление отражений от дискретных помех с помощью устройства логической обработки выходных сигналов фильтра-накопителя;
стабилизацию уровня ложных тревог.

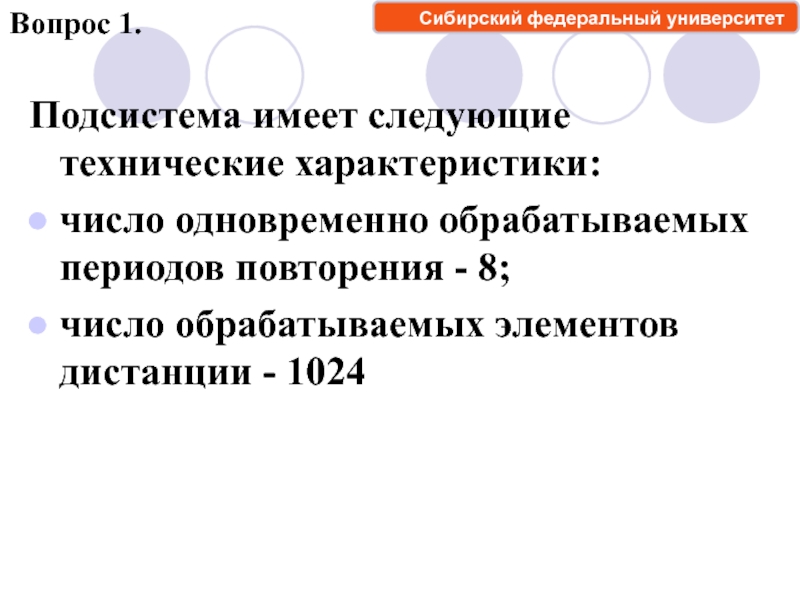

- 8;
число обрабатываемых элементов дистанции - 1024

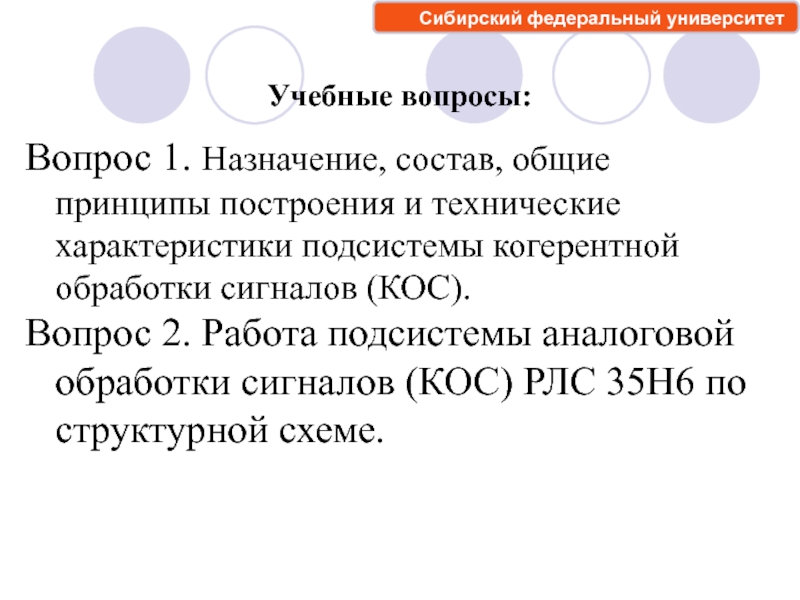

Вопрос 1.
Сибирский

федеральный университет

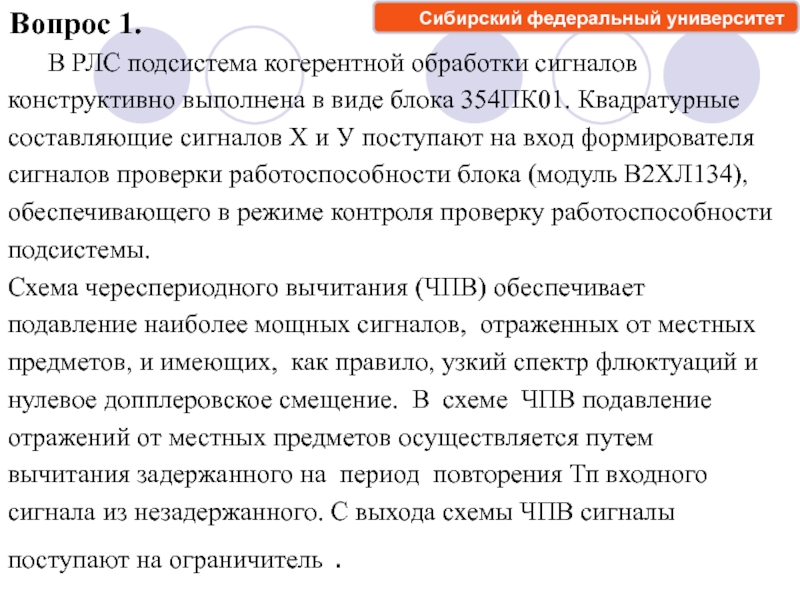

блока 354ПК01. Квадратурные
составляющие сигналов Х и У поступают на

вход формирователя
сигналов проверки работоспособности блока (модуль В2ХЛ134),
обеспечивающего в режиме контроля проверку работоспособности
подсистемы.
Схема череспериодного вычитания (ЧПВ) обеспечивает
подавление наиболее мощных сигналов, отраженных от местных
предметов, и имею­щих, как правило, узкий спектр флюктуаций и
нулевое допплеровское смещение. В схеме ЧПВ подавление
отражений от местных предметов осуществляется путем
вычитания задержанного на период повторения Тп входного
сигнала из незадержанного. С выхода схемы ЧПВ сигналы
поступают на ограничитель .

Вопрос 1.

Сибирский федеральный университет

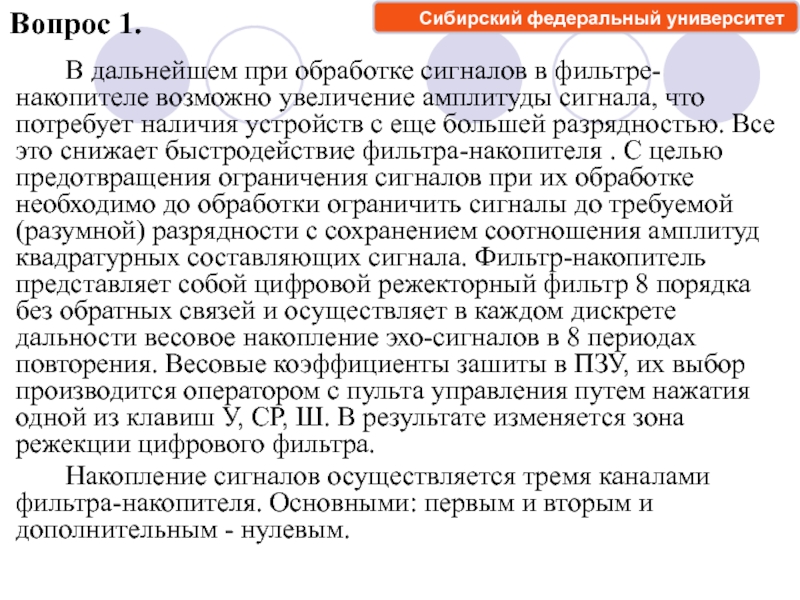

сигнала, что потребует наличия устройств с еще большей разрядностью. Все

это снижает быстродействие фильтра-накопителя . С целью предотвращения ограничения сигналов при их обработке необходимо до обработки ограничить сигналы до требуемой (разумной) разрядности с сохранением соотношения амплитуд квадратурных составляющих сигнала. Фильтр-накопитель представляет собой цифровой режекторный фильтр 8 порядка без обратных связей и осуществляет в каждом дискрете дальности весовое накопление эхо-сигналов в 8 периодах повторения. Весовые коэффициенты зашиты в ПЗУ, их выбор производится оператором с пульта управления путем нажатия одной из клавиш У, СР, Ш. В результате изменяется зона режекции цифрового фильтра.
Накопление сигналов осуществляется тремя каналами фильтра-накопителя. Основными: первым и вторым и дополнительным - нулевым.

Вопрос 1.

Сибирский федеральный университет

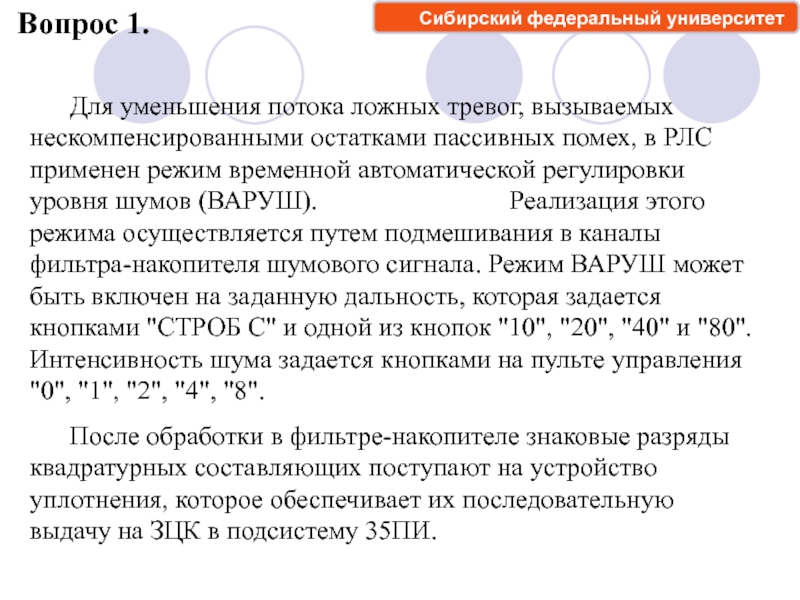

остатками пассивных помех, в РЛС применен режим временной автоматической регулировки

уровня шумов (ВАРУШ). Реализация этого режима осуществляется путем подмешивания в каналы фильтра-накопителя шумового сигнала. Режим ВАРУШ может быть включен на заданную дальность, которая задается кнопками "СТРОБ С" и одной из кнопок "10", "20", "40" и "80". Интенсивность шума задается кноп­ками на пульте управления "0", "1", "2", "4", "8".
После обработки в фильтре-накопителе знаковые разряды квадра­турных составляющих поступают на устройство уплотнения, которое обеспечивает их последовательную выдачу на ЗЦК в подсистему 35ПИ.

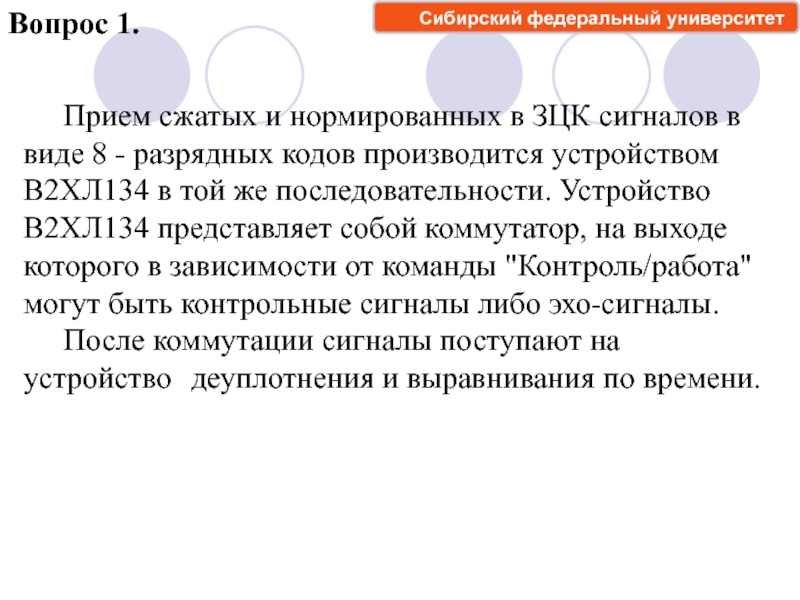

виде 8 - разрядных кодов производится устройством В2ХЛ134 в той

же последовательности. Устройство В2ХЛ134 представляет собой коммутатор, на выходе которого в зависимости от команды "Контроль/работа" могут быть контрольные сигналы либо эхо-сигналы.
После коммутации сигналы поступают на устройство деуплотнения и выравнивания по времени.

Сибирский федеральный университет

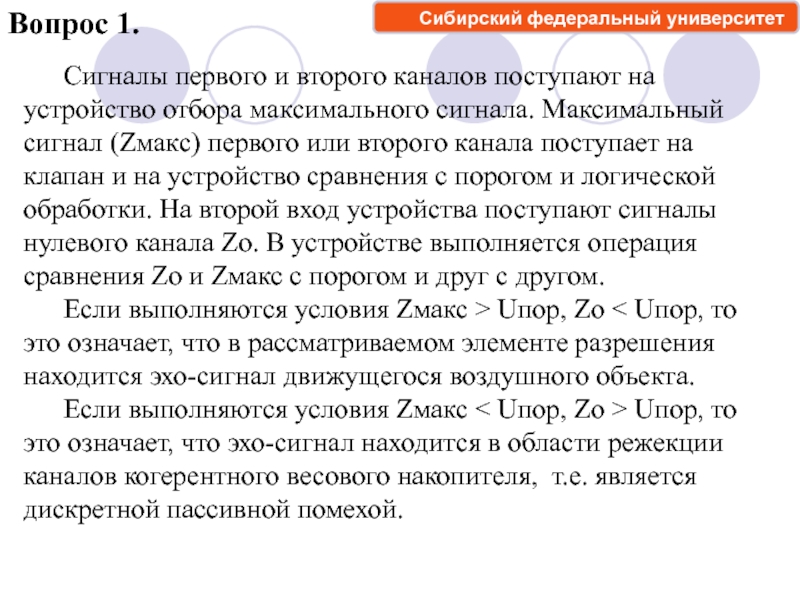

максимального сигнала. Максимальный сигнал (Zмакс) первого или второго канала поступает

на клапан и на устройство сравнения с порогом и логической обработки. На второй вход устройства поступают сигналы нулевого канала Zо. В устройстве выполняется операция сравнения Zо и Zмакс с порогом и друг с другом.
Если выполняются условия Zмакс > Uпор, Zо < Uпор, то это означает, что в рассматриваемом элементе разрешения находится эхо-сигнал движущегося воздушного объекта.
Если выполняются условия Zмакс < Uпор, Zо > Uпор, то это оз­начает, что эхо-сигнал находится в области режекции каналов когерентного весового накопителя, т.е. является дискретной пассивной помехой.

Сибирский федеральный университет

> Uпор, то проверяется выполнение третьего условия. Если Zо >

Zмакс, то это означает, что энергия эхо-сигнала сосредоточена в области нулевого канала, т.е. в рассматриваемом элементе разрешения присутствует дискретная пассивная помеха. В этом случае вырабатывается импульс бланкирования, который поступает на клапан и осуществляет бланкирование остатков от дискретных пассивных помех.
Таким образом, на выход подсистемы поступают накопленные сиг­налы за 8 периодов в первом или втором фильтре и сжатые в согласованном фильтре.

Сибирский федеральный университет

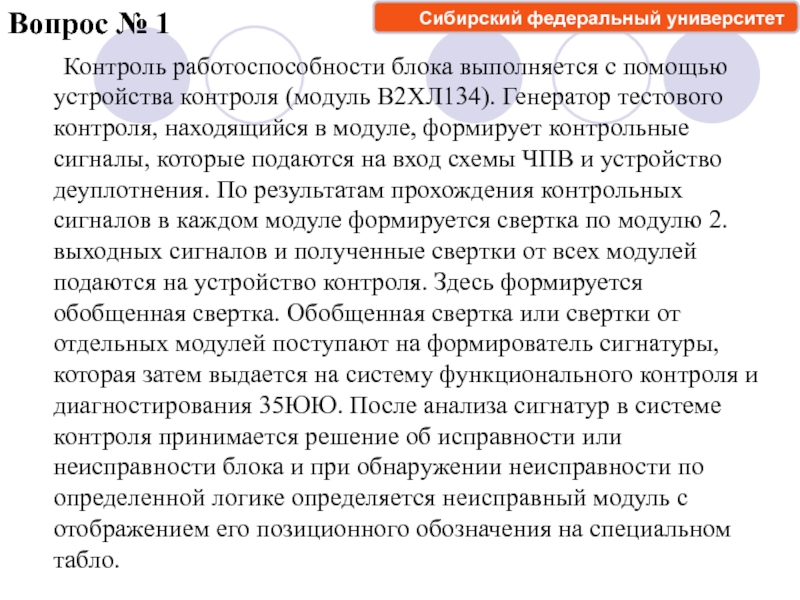

устройства контроля (модуль В2ХЛ134). Генератор тестового контроля, находящийся в модуле,

формирует контрольные сигналы, которые подаются на вход схемы ЧПВ и устройство деуплотнения. По результатам прохождения контрольных сигналов в каждом модуле формируется свертка по модулю 2. выходных сигналов и полученные свертки от всех модулей подаются на устройство контроля. Здесь формируется обобщенная свертка. Обобщенная свертка или свертки от отдельных модулей поступают на формирователь сигнатуры, которая затем выдается на систему функционального контроля и диагностирования 35ЮЮ. После анализа сигнатур в системе контроля принимается решение об исправности или неисправности блока и при обнаружении неисправности по определенной логике определяется неисправный модуль с отображением его позиционного обозначения на специальном табло.

Сибирский федеральный университет

сведения и принцип построения когерентной обработки сигналов РЛС 35Н6.

Быть готовым

к тактической «летучке» по пройденному материалу.
