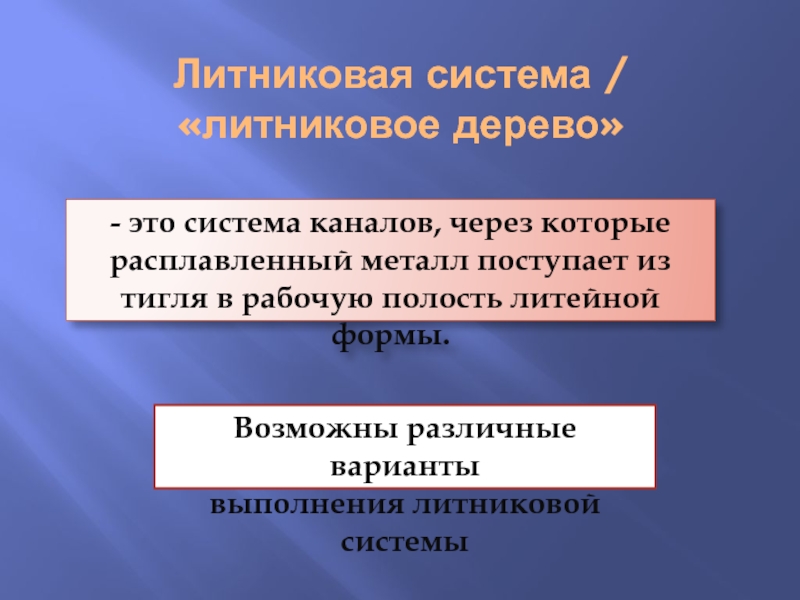

«Литниковая система»

расплавленный металл поступает из тигля в рабочую полость литейной формы.

Возможны различные варианты
выполнения литниковой системы

условий для нормального воздушного обмена меду полостью объекта литья и

внешней средой;
Предотвращение усадочных раковин в объектах литья путём формирования соответствующего градиента температуры в литейной полости;
Питание отливки при затвердевании сплава.

это

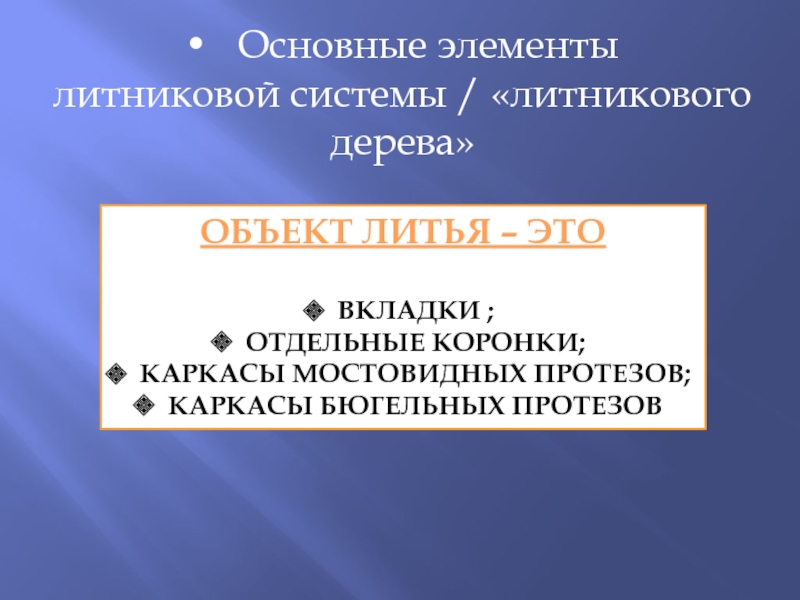

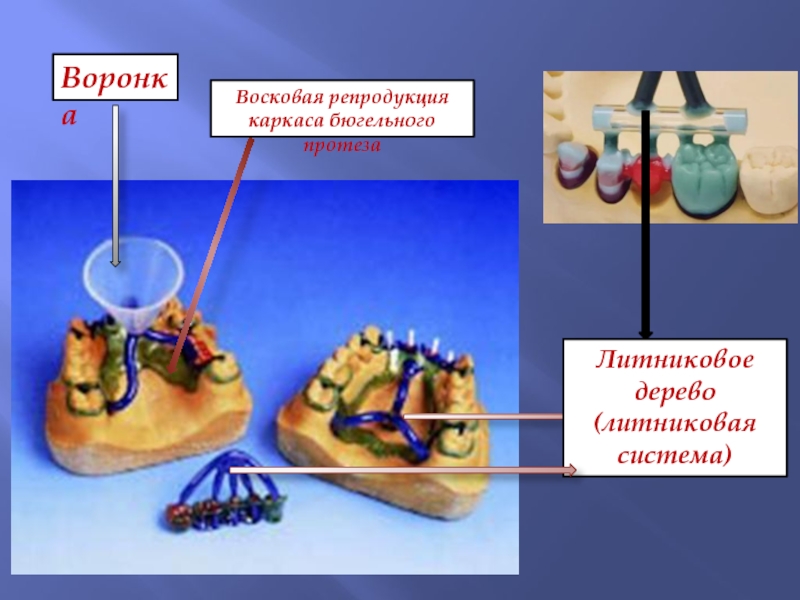

Вкладки ;
Отдельные коронки;
Каркасы мостовидных протезов;

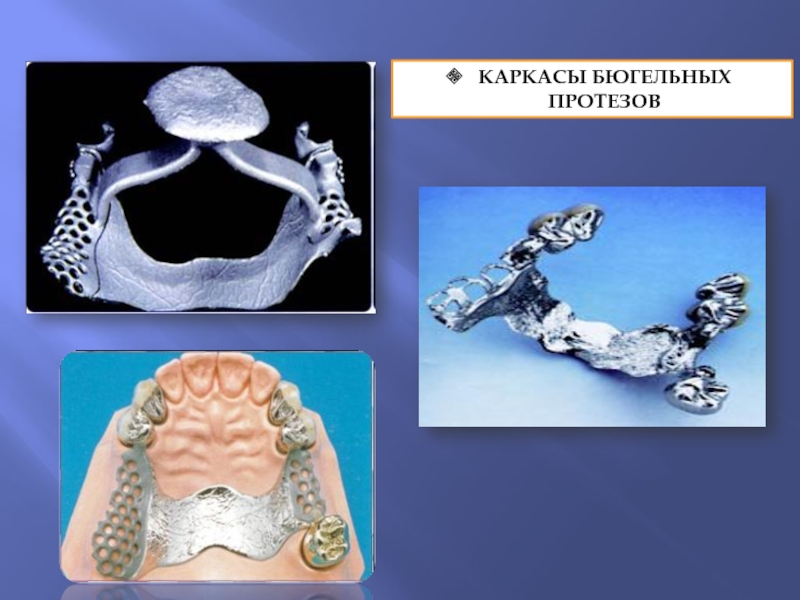

Каркасы бюгельных протезов

это

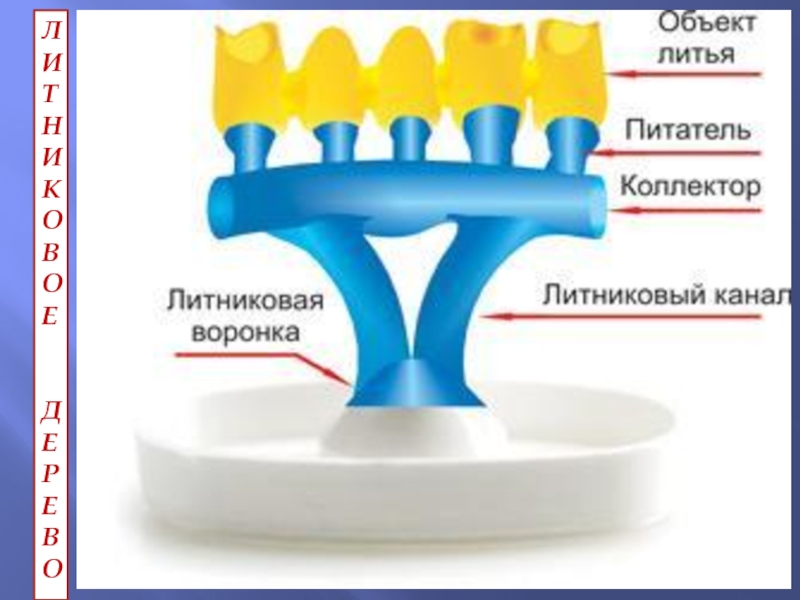

Элемент литниковой системы, предназначенный для начального формирования потока

расплава.

Форма литниковой воронки должна обеспечивать плавное и быстрое поступление расплава в литниковыеканалы.

потока расплава
(увеличенная высота падения расплава их тигля, плоское «дно» воронки).

Не рекомендуется использовать из –за повышенной опасности появления усадочной пористости в объекте литья.

Б – воронка такой формы в наиболее полной мере способствует плавному и быстрому поступлению расплава в литниковые каналы.
Рекомендуется к использованию.

это

Элемент литниковой системы, соединяющий воронку (конус) с коллектором

или непосредственно с объектом литья

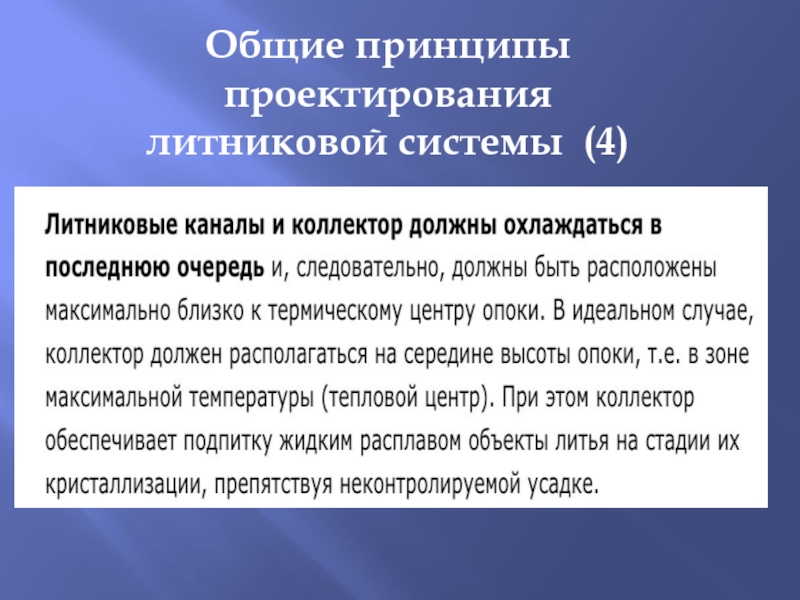

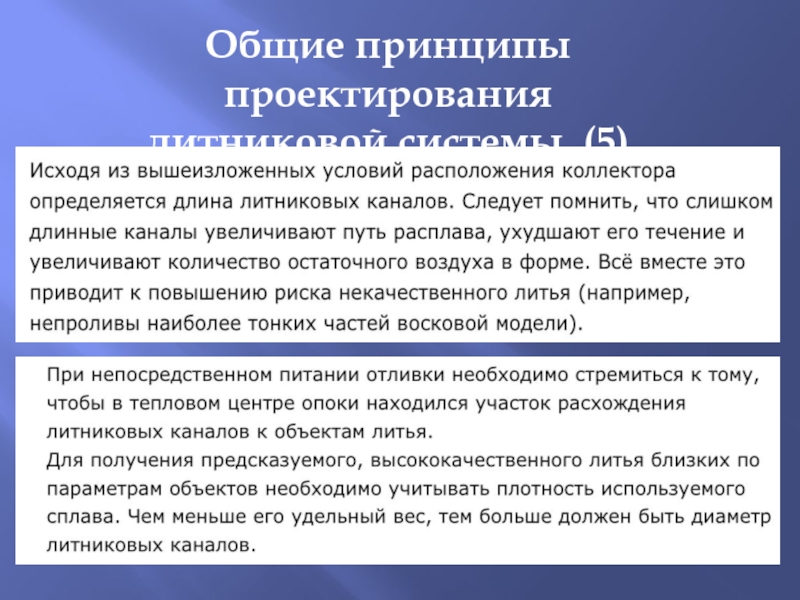

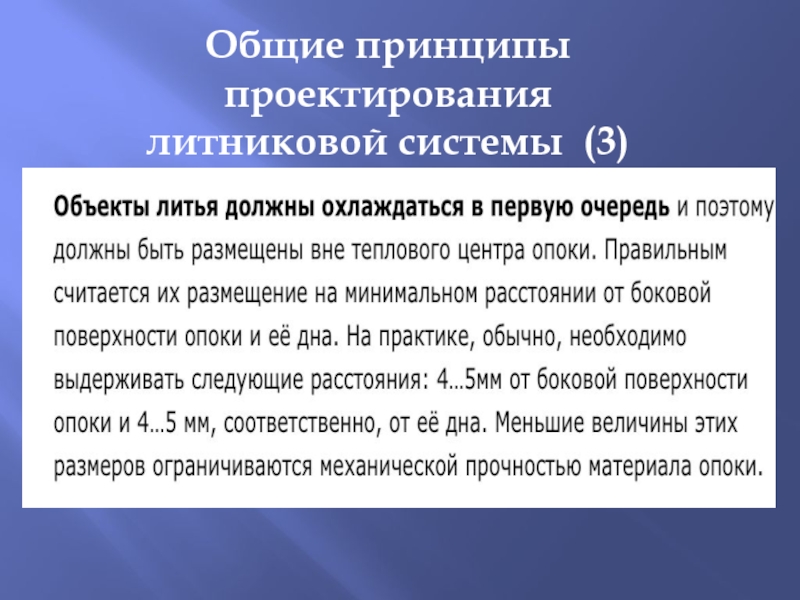

Литниковый канал (каналы) должны быть расположены в зоне максимальных температур опоки с целью предупреждения преждевременного охлаждения металла в них и замедления потока расплава.
Чем массивнее отливка тем больше каналов необходимо

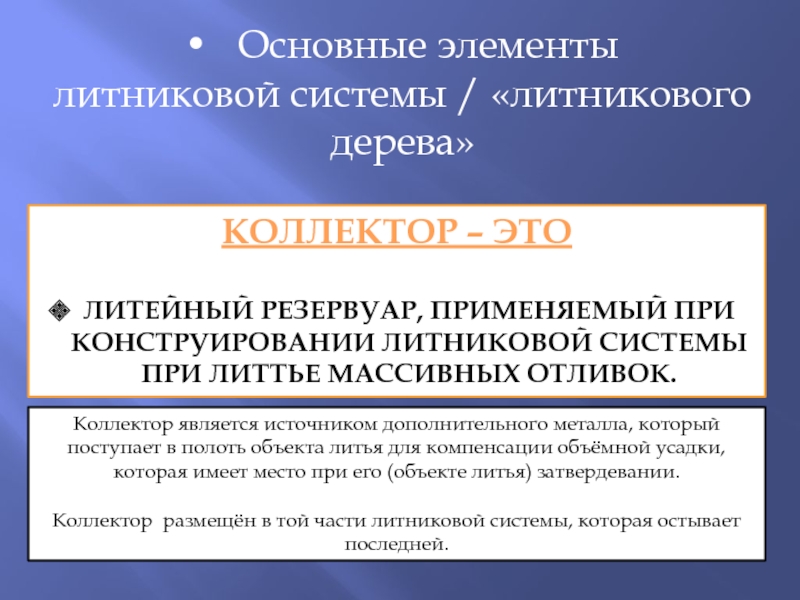

Литейный резервуар, применяемый при конструировании литниковой системы при литтье

массивных отливок.

Коллектор является источником дополнительного металла, который поступает в полоть объекта литья для компенсации объёмной усадки, которая имеет место при его (объекте литья) затвердевании.

Коллектор размещён в той части литниковой системы, которая остывает последней.

целью удаления остатков воздуха из литейной полости объекта литья.

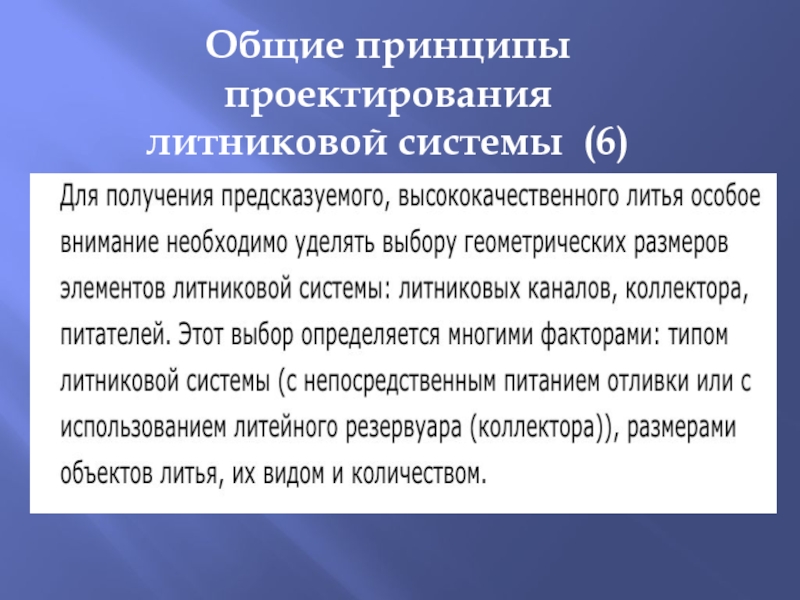

Восковые модели

литниковых каналов и коллектора делают из специального литьевого воска диаметром 3,5 – 5мм.

При работе га вакуумных установках не рекомендуется использовать для построения литниковых каналов и коллектора литьевой воск диаметром менее 3,5 мм.

или большое число индивидуальных объектов, то коллектор выполняется в виде

дуги. Это позволяет создавать равные температурные условия для всех отливаемых объектов.

В – при отливке мостовидного протеза промежуточная его часть требует больше металла. Следовательно, необходимо выполнить коллектор таким образом, чтобы его объём в месте присоединения промежуточной части соответствовал его объёму.

Каналы, соединяющий коллектор с объектом литья.
Однородность отливки в значительной степени

зависит от размеров питателей.
Выбирая размеры питателей необходимо помнить, что через него не только поступает расплав к литейной полости, но и выходит остаточный воздух из неё.
Необходимо, чтобы питатель между коллектором и литейной полостью имел размеры, способствующие нормальному воздушному обмену.
Кроме того, для обеспечения эффективного газообмена рекомендуется присоединять питатели к объекту литья под углм 45 градусов

чтобы помочь в борьбе с усадкой.

В особо крупных отливках может

потребоваться несколько питателей для того, чтобы ввести металл в полости объекта литья.

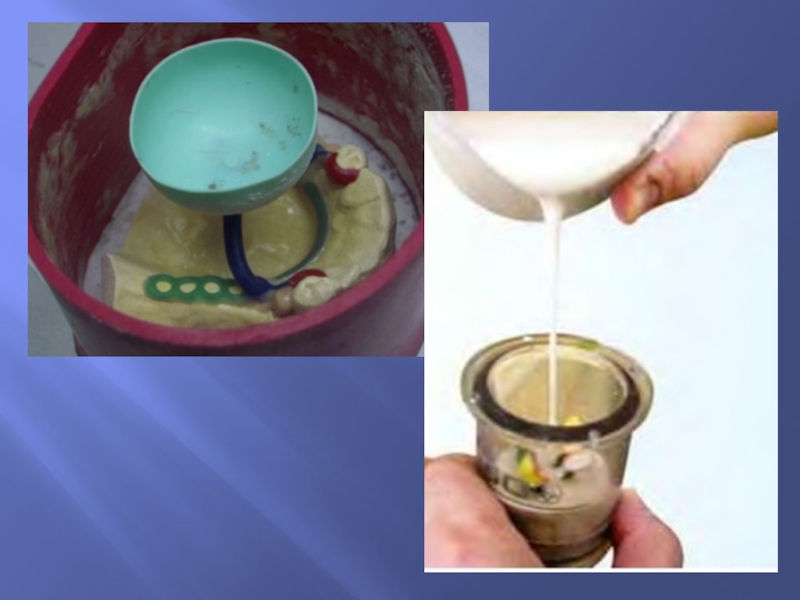

каркаса из формовочной массы
формовочной масса

без литникового дерева
