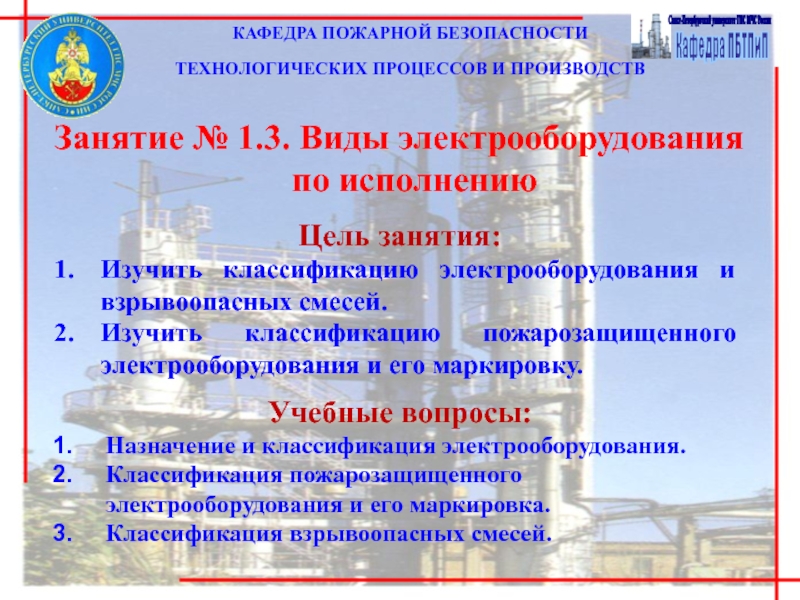

Цель занятия:
Изучить классификацию электрооборудования и взрывоопасных смесей.
Изучить классификацию

пожарозащищенного электрооборудования и его маркировку.
Учебные вопросы:
Назначение и классификация электрооборудования.
Классификация пожарозащищенного электрооборудования и его маркировка.
Классификация взрывоопасных смесей.

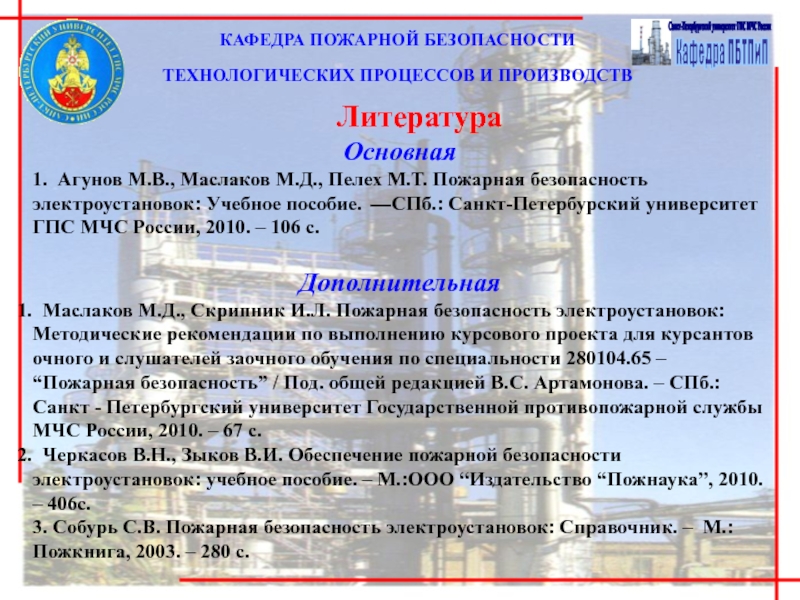

Маслаков М.Д., Пелех М.Т. Пожарная безопасность электроустановок: Учебное пособие. 

СПб.: Санкт-Петербурский университет ГПС МЧС России, 2010. – 106 с.

Дополнительная
Маслаков М.Д., Скрипник И.Л. Пожарная безопасность электроустановок: Методические рекомендации по выполнению курсового проекта для курсантов очного и слушателей заочного обучения по специальности 280104.65 – “Пожарная безопасность” / Под. общей редакцией В.С. Артамонова. – СПб.: Санкт - Петербургский университет Государственной противопожарной службы МЧС России, 2010. – 67 с.
Черкасов В.Н., Зыков В.И. Обеспечение пожарной безопасности электроустановок: учебное пособие. – М.:ООО “Издательство “Пожнаука”, 2010. – 406с.
3. Собурь С.В. Пожарная безопасность электроустановок: Справочник. – М.:Пожкнига, 2003. – 280 с.

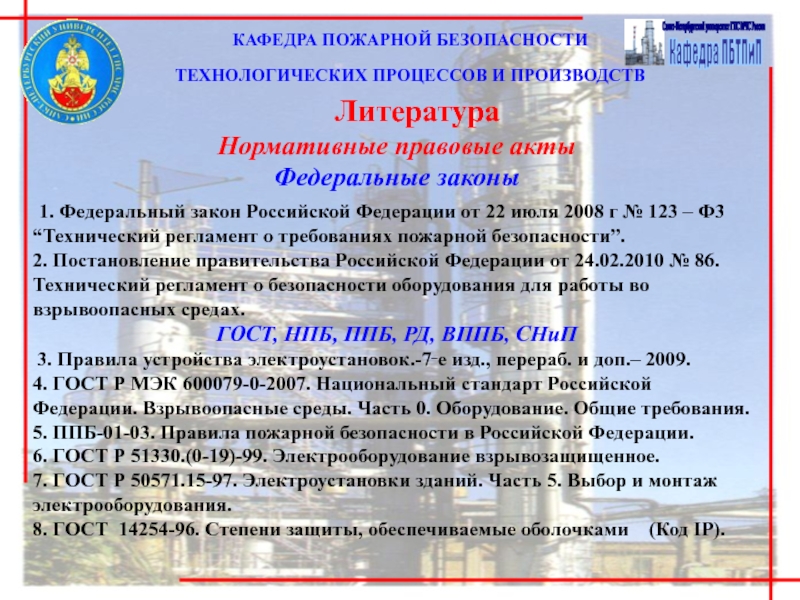

законы
 1. Федеральный закон Российской Федерации от 22 июля 2008 г

№ 123 – Ф3 “Технический регламент о требованиях пожарной безопасности”.
2. Постановление правительства Российской Федерации от 24.02.2010 № 86. Технический регламент о безопасности оборудования для работы во взрывоопасных средах.
ГОСТ, НПБ, ППБ, РД, ВППБ, СНиП
 3. Правила устройства электроустановок.-7‑е изд., перераб. и доп.– 2009.
4. ГОСТ Р МЭК 600079-0-2007. Национальный стандарт Российской Федерации. Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
5. ППБ-01-03. Правила пожарной безопасности в Российской Федерации.
6. ГОСТ Р 51330.(0-19)-99. Электрооборудование взрывозащищенное.
7. ГОСТ Р 50571.15-97. Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования.
8. ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (Код IP).

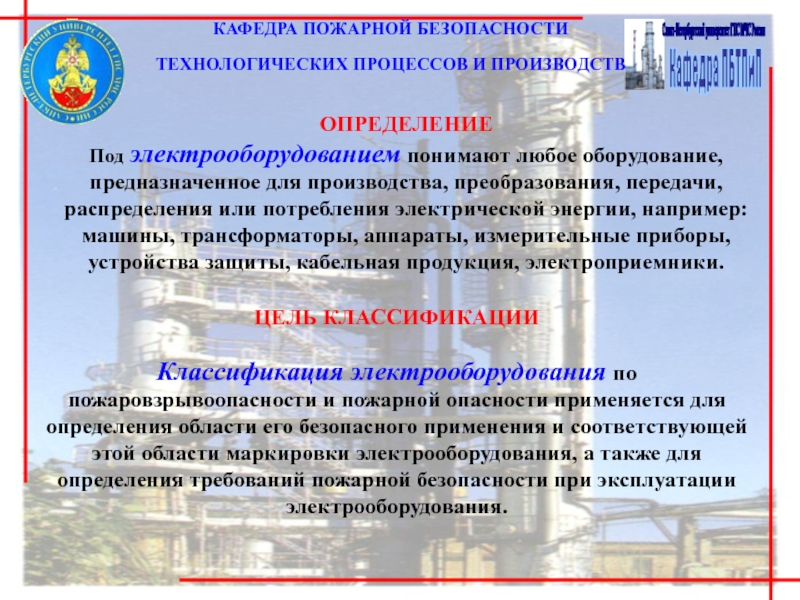

оборудование, предназначенное для производства, преобразования, передачи, распределения или потребления электрической

энергии, например: машины, трансформаторы, аппараты, измерительные приборы, устройства защиты, кабельная продукция, электроприемники.

ЦЕЛЬ КЛАССИФИКАЦИИ Классификация электрооборудования по пожаровзрывоопасности и пожарной опасности применяется для определения области его безопасного применения и соответствующей этой области маркировки электрооборудования, а также для определения требований пожарной безопасности при эксплуатации электрооборудования.

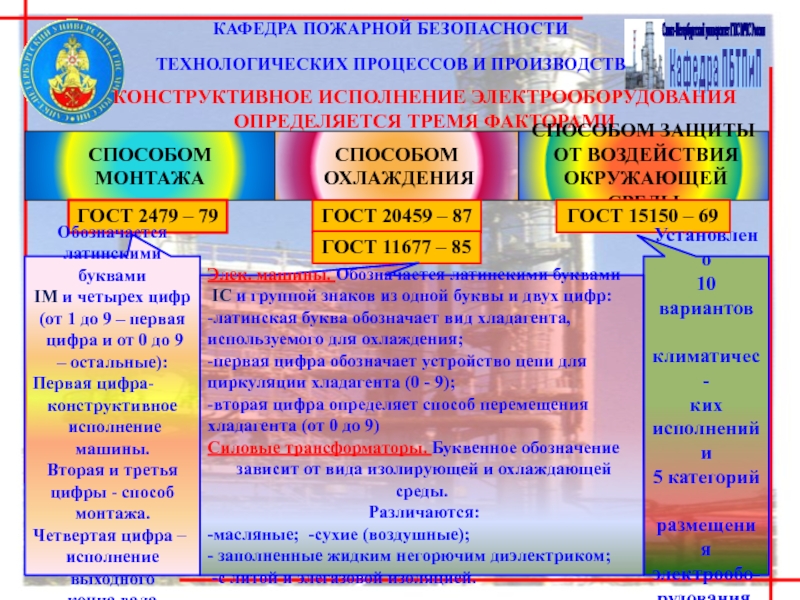

ТРЕМЯ ФАКТОРАМИ
СПОСОБОМ
МОНТАЖА
СПОСОБОМ
ОХЛАЖДЕНИЯ
СПОСОБОМ ЗАЩИТЫ
ОТ ВОЗДЕЙСТВИЯ
ОКРУЖАЮЩЕЙ СРЕДЫ
ГОСТ 2479

– 79

ГОСТ 20459 – 87

ГОСТ 15150 – 69

ГОСТ 11677 – 85

Обозначается
латинскими буквами
IМ и четырех цифр
(от 1 до 9 – первая
цифра и от 0 до 9
– остальные):
Первая цифра-
конструктивное
исполнение машины.
Вторая и третья
цифры - способ
монтажа.
Четвертая цифра –
исполнение выходного
конца вала.

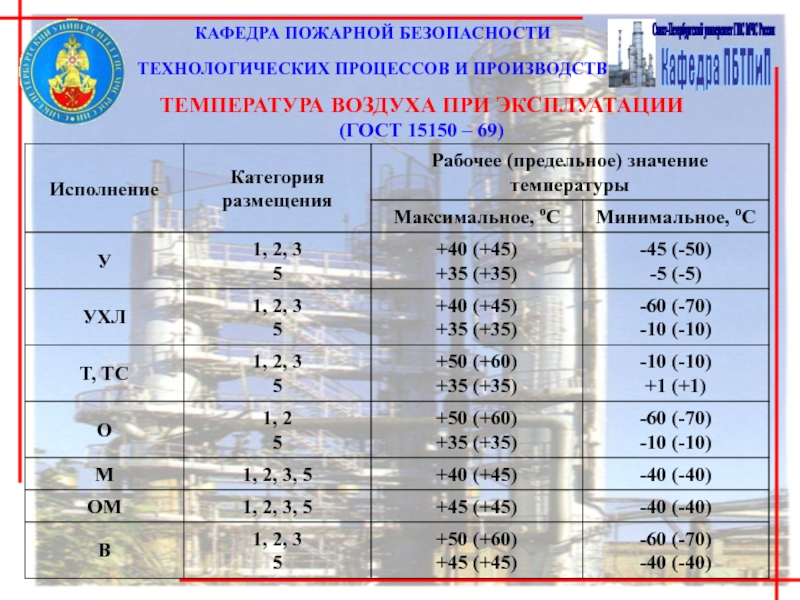

Установлено
10
вариантов
климатичес-
ких
исполнений
и
5 категорий
размещения
электрообо-
рудования.

Элек. машины. Обозначается латинскими буквами
IC и группой знаков из одной буквы и двух цифр:
-латинская буква обозначает вид хладагента,
используемого для охлаждения;
-первая цифра обозначает устройство цепи для
циркуляции хладагента (0 - 9);
-вторая цифра определяет способ перемещения
хладагента (от 0 до 9)
Силовые трансформаторы. Буквенное обозначение
зависит от вида изолирующей и охлаждающей среды.
Различаются:
-масляные; -сухие (воздушные);
- заполненные жидким негорючим диэлектриком;
-с литой и элегазовой изоляцией.

(ГОСТ 15150 – 69)

электрооборудование
(для пожароопасных зон)

Взрывозащищенное
электрооборудование
(для взрывоопасных зон)

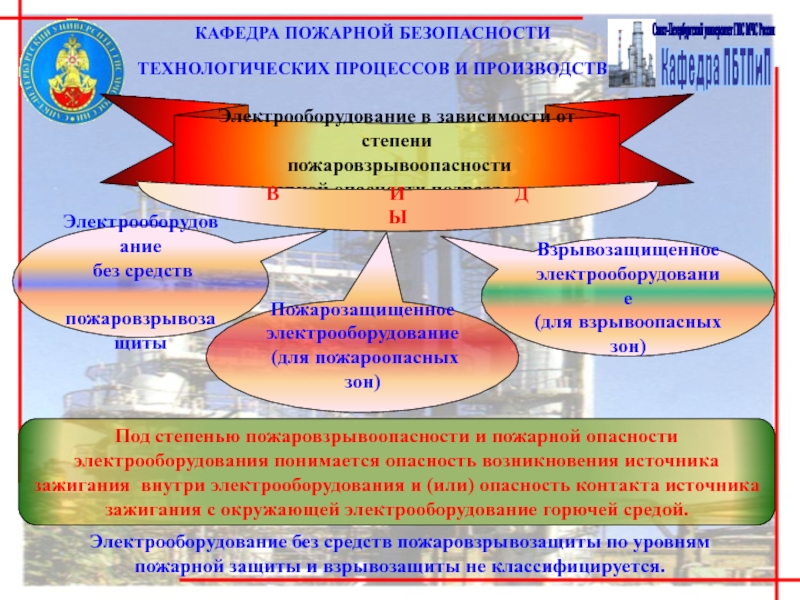

Электрооборудование в зависимости

от степени
пожаровзрывоопасности
и пожарной опасности подразделяется

В И Д Ы

Электрооборудование без средств пожаровзрывозащиты по уровням
пожарной защиты и взрывозащиты не классифицируется.

Под степенью пожаровзрывоопасности и пожарной опасности
электрооборудования понимается опасность возникновения источника
зажигания внутри электрооборудования и (или) опасность контакта источника
зажигания с окружающей электрооборудование горючей средой.

ОТ ВНЕШНИХ

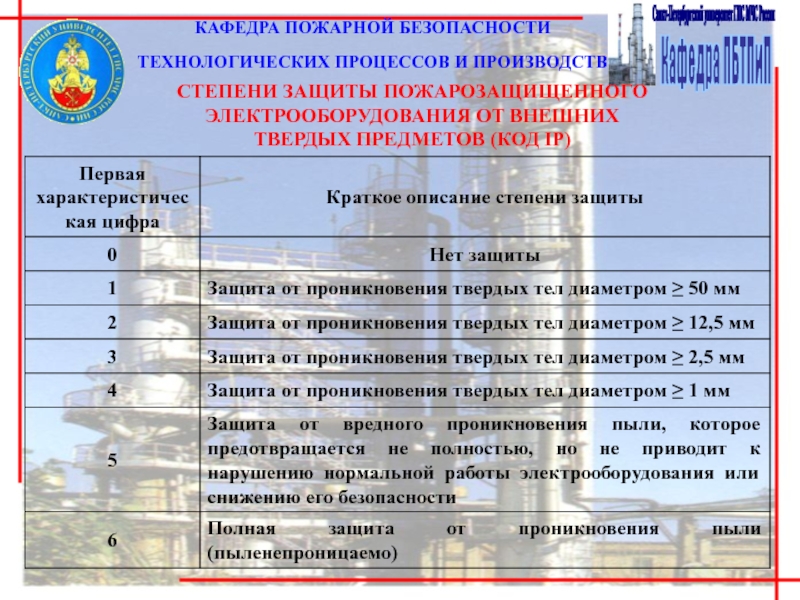

ТВЕРДЫХ ПРЕДМЕТОВ (КОД IP)

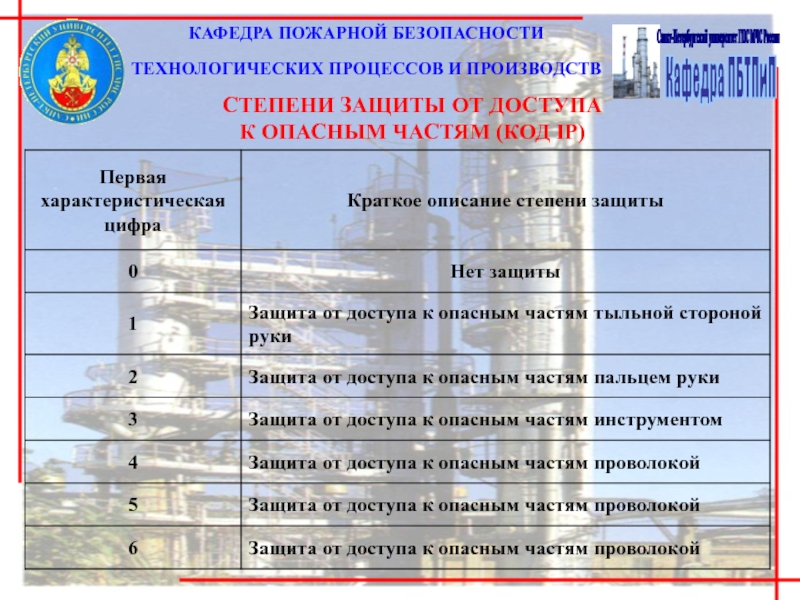

К ОПАСНЫМ ЧАСТЯМ (КОД IP)

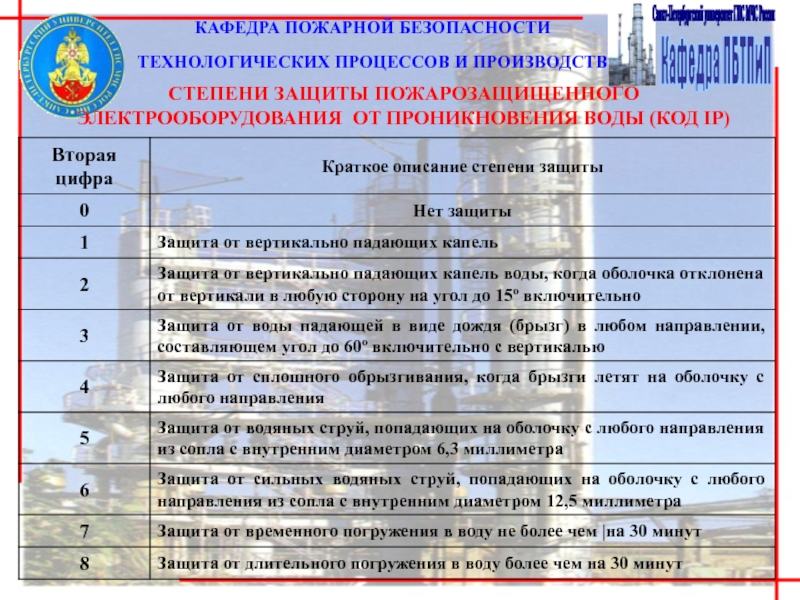

ОТ ПРОНИКНОВЕНИЯ ВОДЫ (КОД IP)

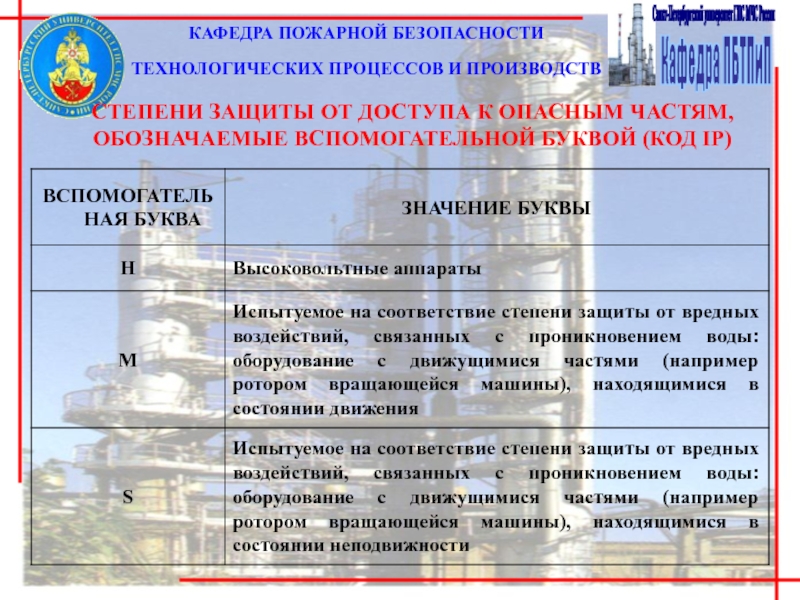

К ОПАСНЫМ ЧАСТЯМ, ОБОЗНАЧАЕМЫЕ ДОПОЛНИТЕЛЬНОЙ БУКВОЙ (КОД IP)

К ОПАСНЫМ ЧАСТЯМ, ОБОЗНАЧАЕМЫЕ ВСПОМОГАТЕЛЬНОЙ БУКВОЙ (КОД IP)

ИХ ОБОЗНАЧЕНИЕ
IP 2 3 C S
Защищает людей от доступа к

опасным частям пальцами рук, защищает оборудование внутри оболочки от попадания внешних твердых предметов диаметром > 12,5 мм

Защищает оборудование внутри оболочки от вредного воздействия воды в виде дождя

Защищает людей от доступа к опасным частям инструментом диаметром >2,5 мм и длиной > 100мм

Подвергнута испытанию на соответствие защите от вредных воздействий вследствие попадания воды, когда все части оборудования неподвижны

Буквы кода;

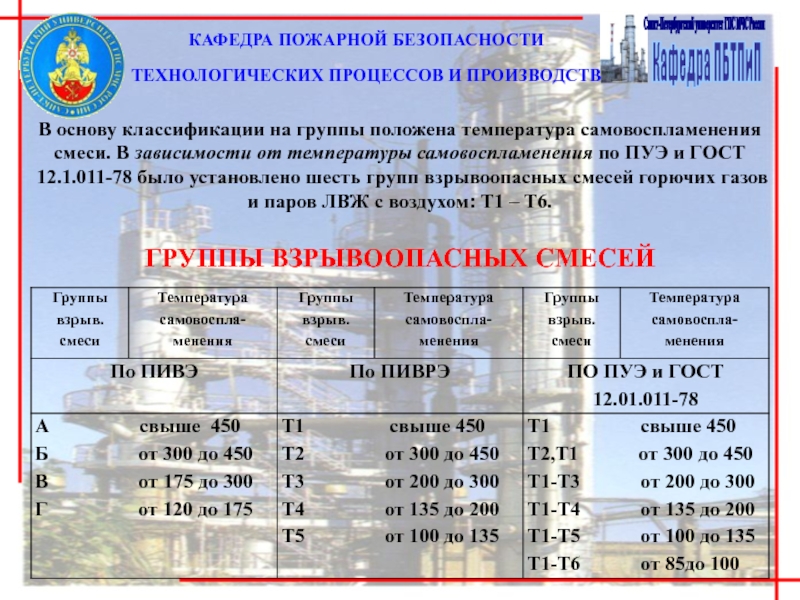

классификации на группы положена температура самовоспламенения смеси. В зависимости от

температуры самовоспламенения по ПУЭ и ГОСТ 12.1.011-78 было установлено шесть групп взрывоопасных смесей горючих газов и паров ЛВЖ с воздухом: Т1 – Т6.

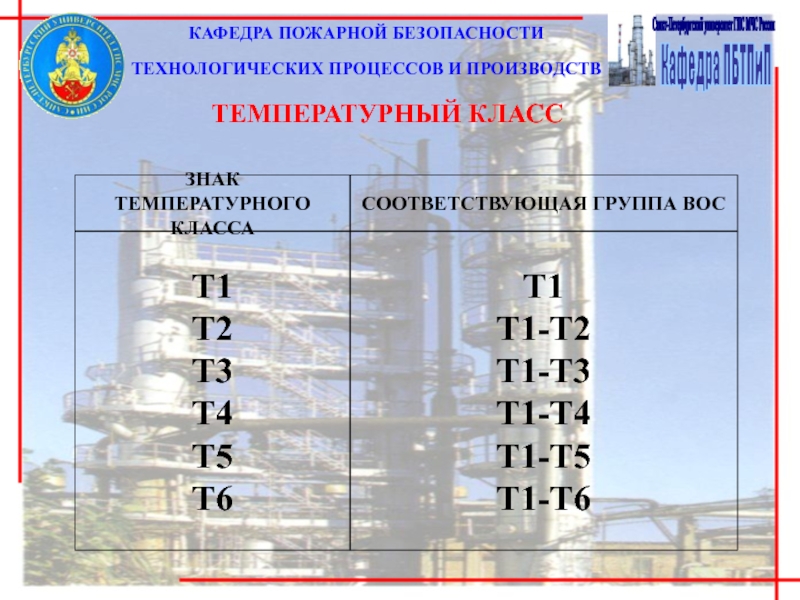

ВОС
Т1
Т1-Т2
Т1-Т3
Т1-Т4
Т1-Т5
Т1-Т6

взрывоопасные смеси принято разделять в зависимости от величины для данного

вещества так называемого, “безопасного экспериментального максимального зазора” (БЭМЗ) между плоскими фланцами у стандартной оболочки по ГОСТ 12.1.011-78.

БЭМЗ определяется по наиболее взрывоопасной концентрации (стехиометрической) – это то наибольшее значение зазора при котором отсутствует передача взрыва из оболочки в камеру установки для определения категории взрывоопасной смеси.

Обозначения категорий взрывоопасных смесей и соответствующие этим категориям величины БЭМЗ

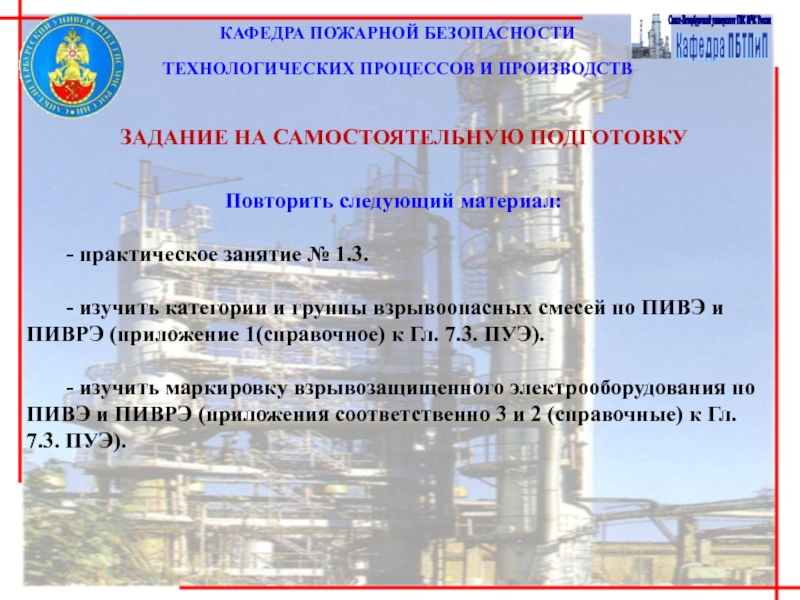

следующий материал:

- практическое занятие № 1.3.

- изучить категории и группы

взрывоопасных смесей по ПИВЭ и ПИВРЭ (приложение 1(справочное) к Гл. 7.3. ПУЭ).

- изучить маркировку взрывозащищенного электрооборудования по ПИВЭ и ПИВРЭ (приложения соответственно 3 и 2 (справочные) к Гл. 7.3. ПУЭ).
