Слайд 1Кафедра: «Технология транспортного машиностроения и ремонт подвижного состава»
Дисциплина: «Технология конструкционных
материалов»
ЛЕКЦИЯ №15, 16
Сварка металлов. Общие сведения.
Физическая сущность сварочной дуги. Тепловое
действие сварочной дуги.

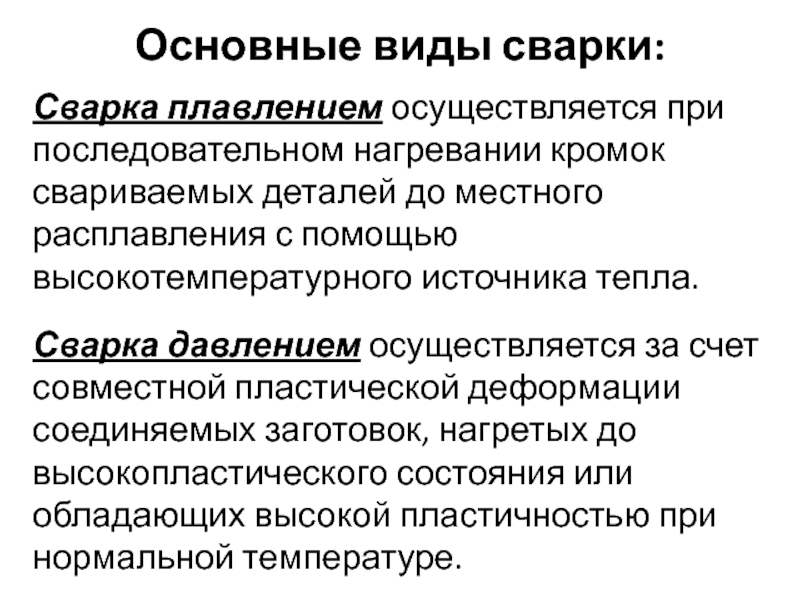

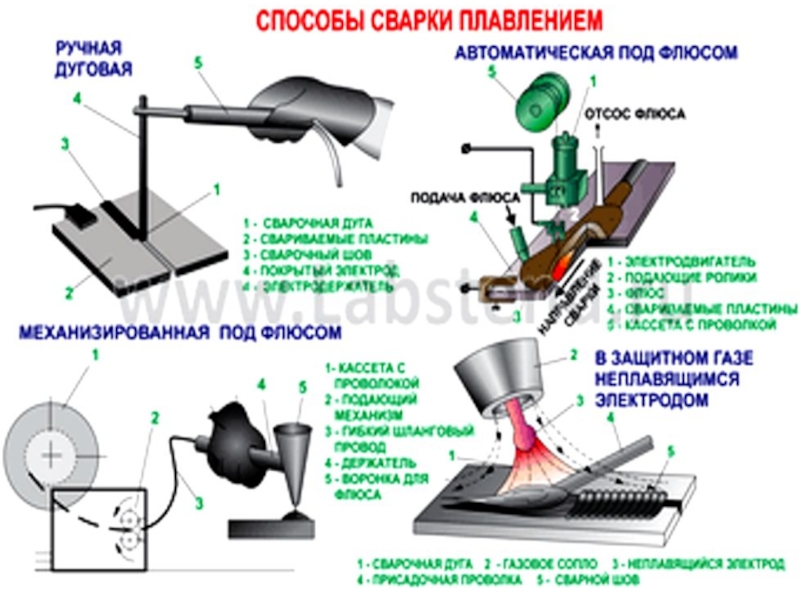

Слайд 2Основные виды сварки:
Сварка плавлением осуществляется при последовательном нагревании кромок свариваемых
деталей до местного расплавления с помощью высокотемпературного источника тепла.
Сварка
давлением осуществляется за счет совместной пластической деформации соединяемых заготовок, нагретых до высокопластического состояния или обладающих высокой пластичностью при нормальной температуре.

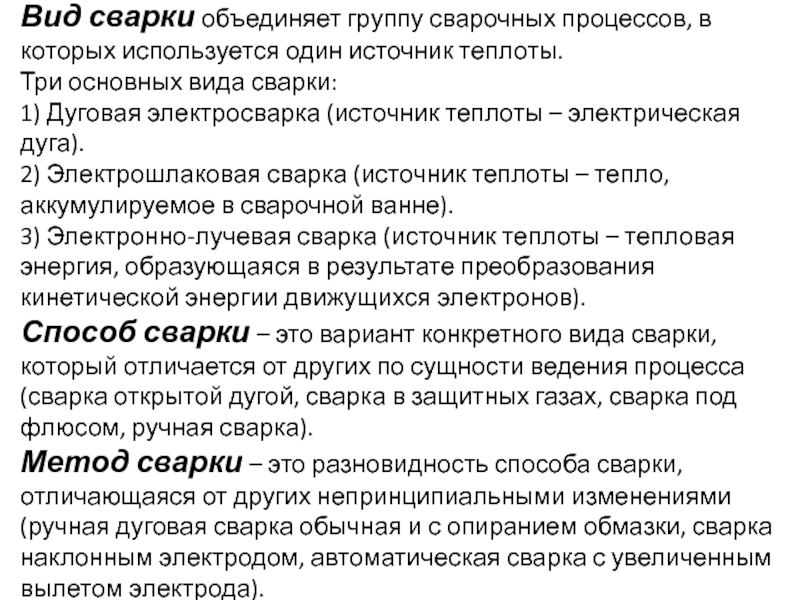

Слайд 3Вид сварки объединяет группу сварочных процессов, в которых используется один
источник теплоты.
Три основных вида сварки:
1) Дуговая электросварка (источник теплоты –
электрическая дуга).
2) Электрошлаковая сварка (источник теплоты – тепло, аккумулируемое в сварочной ванне).
3) Электронно-лучевая сварка (источник теплоты – тепловая энергия, образующаяся в результате преобразования кинетической энергии движущихся электронов).
Способ сварки – это вариант конкретного вида сварки, который отличается от других по сущности ведения процесса (сварка открытой дугой, сварка в защитных газах, сварка под флюсом, ручная сварка).
Метод сварки – это разновидность способа сварки, отличающаяся от других непринципиальными изменениями (ручная дуговая сварка обычная и с опиранием обмазки, сварка наклонным электродом, автоматическая сварка с увеличенным вылетом электрода).
Слайд 4Классификация сварки по виду применяемой энергии

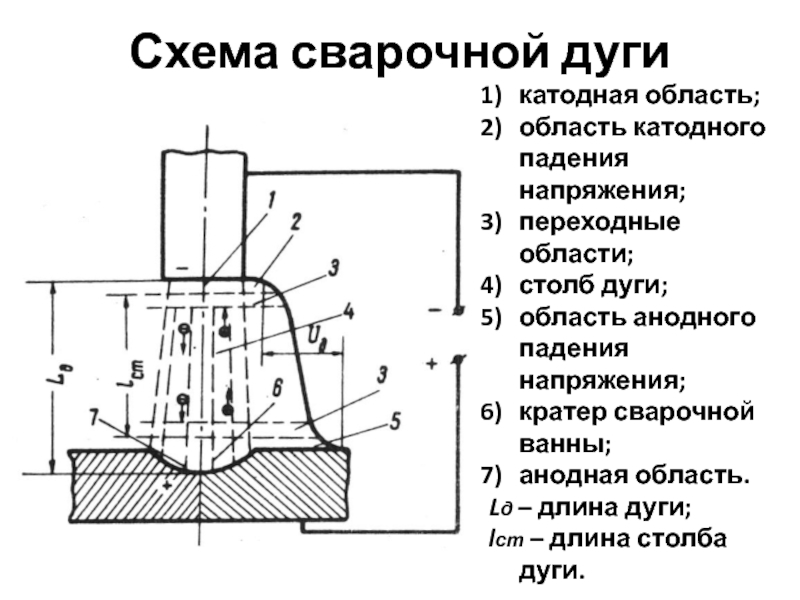

Слайд 5Схема сварочной дуги
катодная область;
область катодного падения напряжения;
переходные области;
столб дуги;
область
анодного падения напряжения;
кратер сварочной ванны;
анодная область.
Lд – длина дуги;
lст –
длина столба дуги.
Слайд 6Схема зажигания электрической дуги: а) короткое замыкание,
б)
ионизация воздушного промежутка за счет эмиссии электронов,
в) устойчивый дуговой
разряд:
1 – электрод, 2 – заготовка, 3 – поток электронов,
4 – поток положительно заряженных ионов,
5 – катодное пятно, 6 – дуга,
7 – анодное пятно
Слайд 7Разновидности дуговой сварки
а) сварка неплавящимся (графитовым или вольфрамовым) электродом 1
дугой прямого действия 2, при которой соединение выполняется путем расплавления
основного 3, либо присадочного металла 4;
б) сварка плавящимся электродом 1 дугой прямого действия с одновременным расплавлением основного металла и электрода, который пополняет сварочную ванну жидким металлом;
в) сварка косвенной дугой 5, горящей между двумя неплавящимися электродами, в результате чего основной металл нагревается и расплавляется теплотой столба дуги;
г) сварка трехфазной дугой, при которой дуга горит между каждым электродом и основным металлом.
Слайд 8Схема процесса сварки металлическим покрытым электродом
основной металл;
шлаковая корка;
сварной
шов;
шлаковая ванна;
защитная газовая атмосфера;
покрытие электрода;
стержень электрода;
электрическая дуга;
сварочная ванна;
Vсв – скорость сварки.

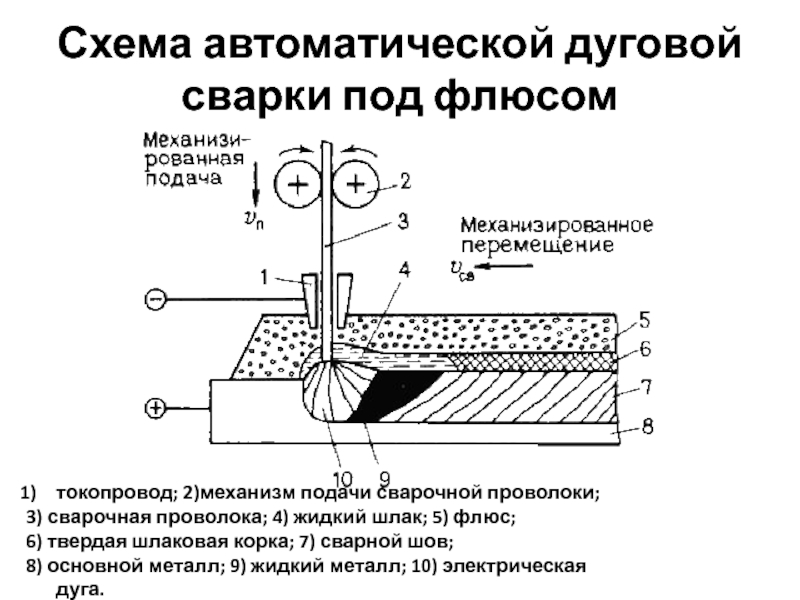

Слайд 10Схема автоматической дуговой сварки под флюсом
токопровод; 2)механизм подачи сварочной проволоки;
3) сварочная проволока; 4) жидкий шлак; 5) флюс;
6) твердая шлаковая
корка; 7) сварной шов;
8) основной металл; 9) жидкий металл; 10) электрическая дуга.
Слайд 11Сварка в защитных газах
Схема сварки в защитных газах неплавящимся электродом
при прямой полярности
с присадочным прутком:
1 – присадочный пруток,
2 – сопло,
3 – токопроводящий мундштук,
4 – корпус горелки,
5 – неплавящийся вольфрамовый электрод,
6 – рукоять горелки,
7 – атмосфера защитного газа,
8 – сварочная дуга,
9 – ванна расплавленного металла

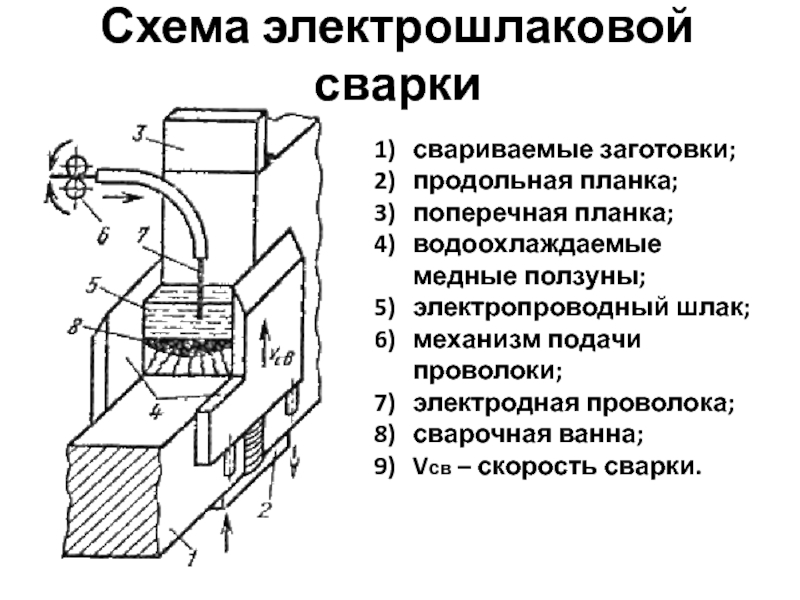

Слайд 12Схема электрошлаковой сварки
свариваемые заготовки;
продольная планка;
поперечная планка;
водоохлаждаемые медные ползуны;
электропроводный шлак;
механизм
подачи проволоки;
электродная проволока;
сварочная ванна;
Vсв – скорость сварки.
Слайд 13Схема установки для электронно-дуговой сварки
катод электронной пушки;
электрод;
анод;
верхний элемент магнитной
системы;
нижний элемент магнитной системы;
свариваемые заготовки.

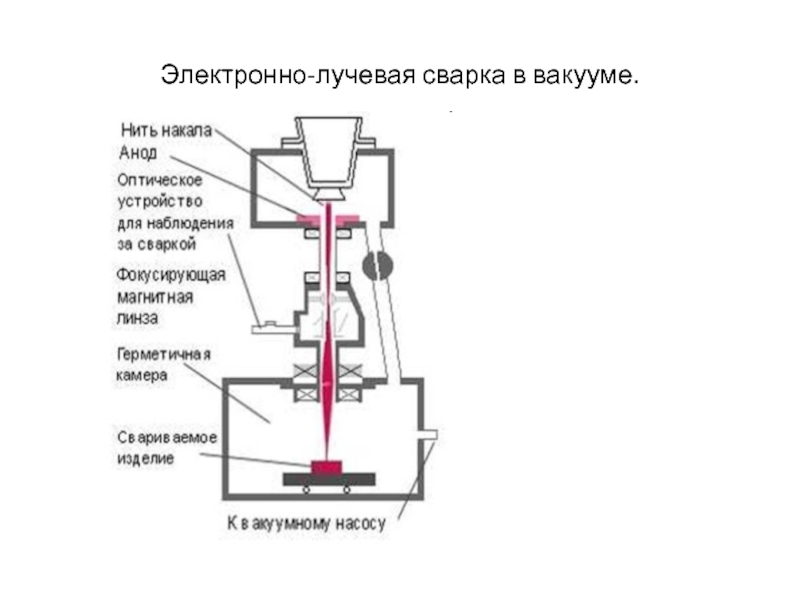

Слайд 15Электронно-лучевая сварка в вакууме.

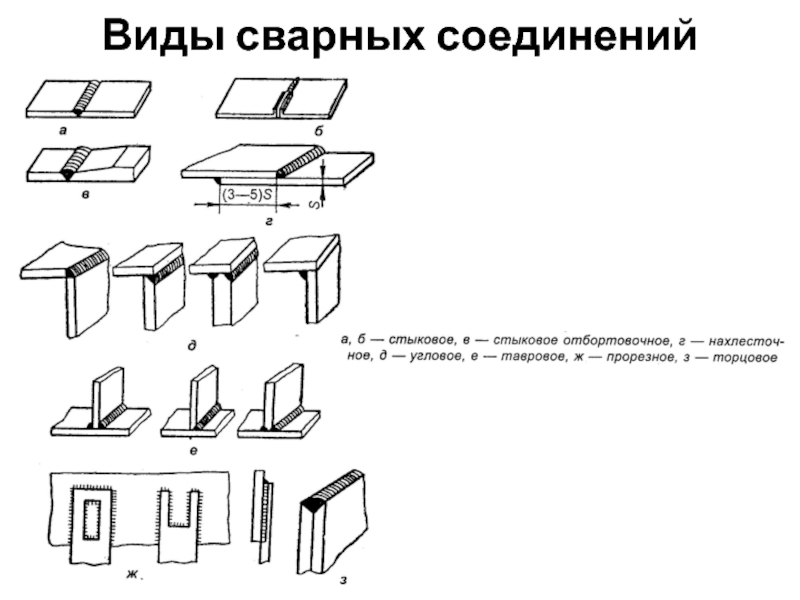

Слайд 17Формы подготовки кромок под сварку
Слайд 18Схема газовой сварки
1 – заготовка;
2 – присадочный материал;
3 – газовая
горелка;
4 – высокотемпературное пламя.
1 – газопровод;
2 – газовый
кран;
3 – насадка;
4 – огневые отверстия
Диффузионные газовые горелки
Газовые горелки инфракрасного излучения
1 — рефлектор;
2 — огневые каналы;
3 — насадка;
4 — керамическая поверхность — излучатель;
5 — смеситель-инжектор;
6 — сопло
Слайд 19Односопловые инжекционные газовые горелки
1 — газопровод; 2 — газовый кран;
3 — сопло; 5 — конфузор;
6 — горловина смесителя;
7 — диффузор; 4 — регулятор первичного воздуха;
8 — насадка;9 — огневые отверстия
Горелки с принудительной подачей газа и воздуха
1 – газовый канал;
2 – воздушный канал;
3 – нагнетательный воздушный насос;
4 – газовое сопло;
5 – керамическая насадка;
6 – воздушное кольцевое сопло
Слайд 20Схемы горелок:
а – инжекторная горелка: 1, 6 – трубка; 2
– ацетиленовый канал;
3 – вентиль; 4 – инжектор; 5
– смесительная камера; 7 – мундштук;
б – безинжекторная горелка

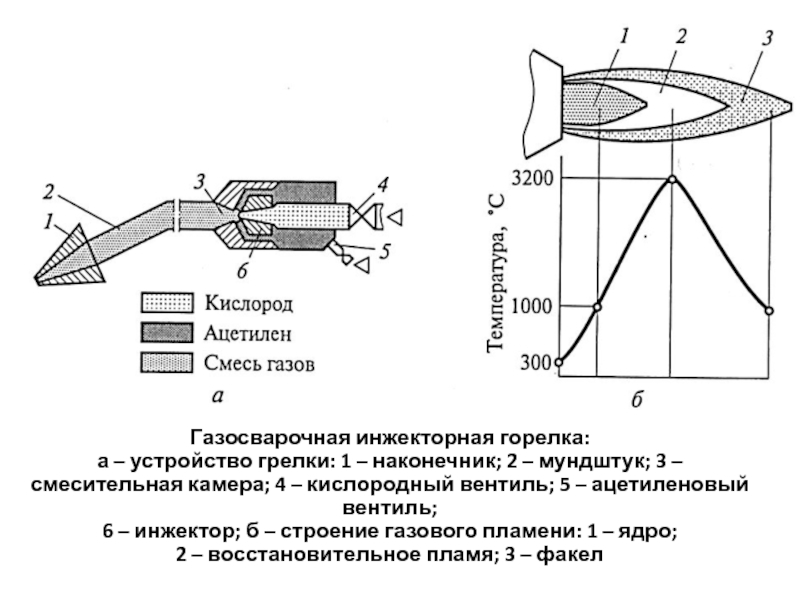

Слайд 21Газосварочная инжекторная горелка:
а – устройство грелки: 1 – наконечник; 2
– мундштук; 3 – смесительная камера; 4 – кислородный вентиль;
5 – ацетиленовый вентиль;
6 – инжектор; б – строение газового пламени: 1 – ядро;
2 – восстановительное пламя; 3 – факел
Слайд 22Принципы действия ацетиленовых генераторов:
а – «карбид в воду»; б –
«вода на карбид»; в – «сухой» процесс;
г – «погружение»;
д – «вытеснение»
Слайд 23Схема газосварочного поста с питанием от баллонов:
1 – горелка; 2
– резиновые шланги; 3 – вентиль;
4 – редуктор

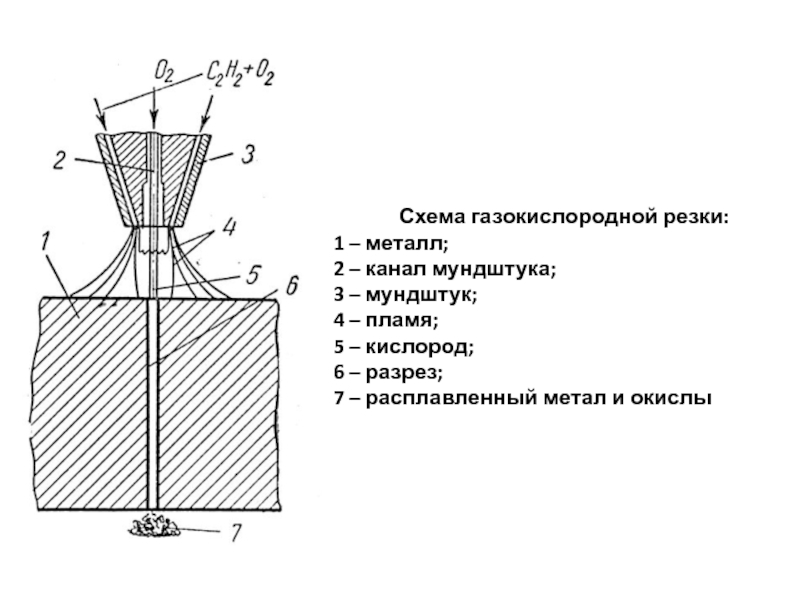

Слайд 24Схема газокислородной резки:
1 – металл;
2 – канал мундштука;
3 –
мундштук;
4 – пламя;
5 – кислород;
6 – разрез;
7 – расплавленный метал и окислы
Слайд 25Схемы универсального инжекторного резака для ручной резки:
1 – головка резака;
2 – кислородный канал; 3, 4, 5 – вентили

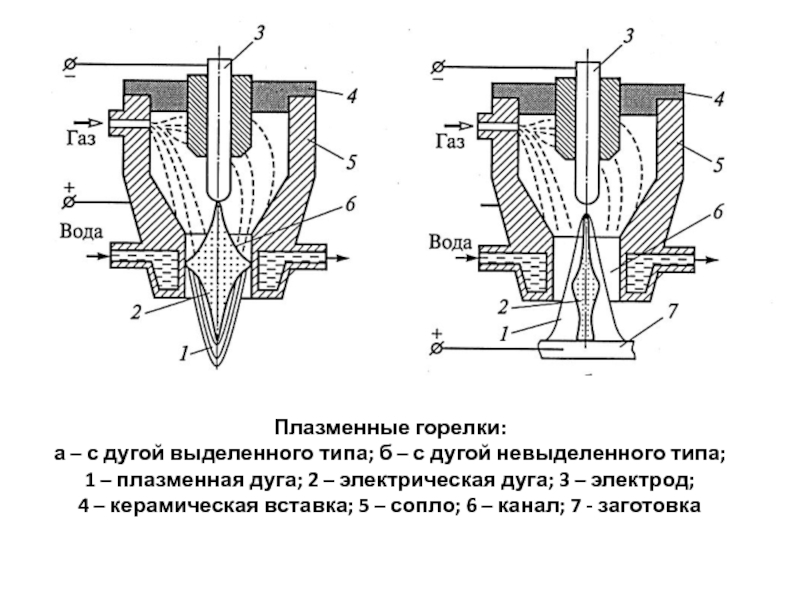

Слайд 26Плазменные горелки:
а – с дугой выделенного типа; б – с
дугой невыделенного типа;
1 – плазменная дуга; 2 – электрическая дуга;
3 – электрод;
4 – керамическая вставка; 5 – сопло; 6 – канал; 7 - заготовка
Слайд 27Классификация способов сварки давлением

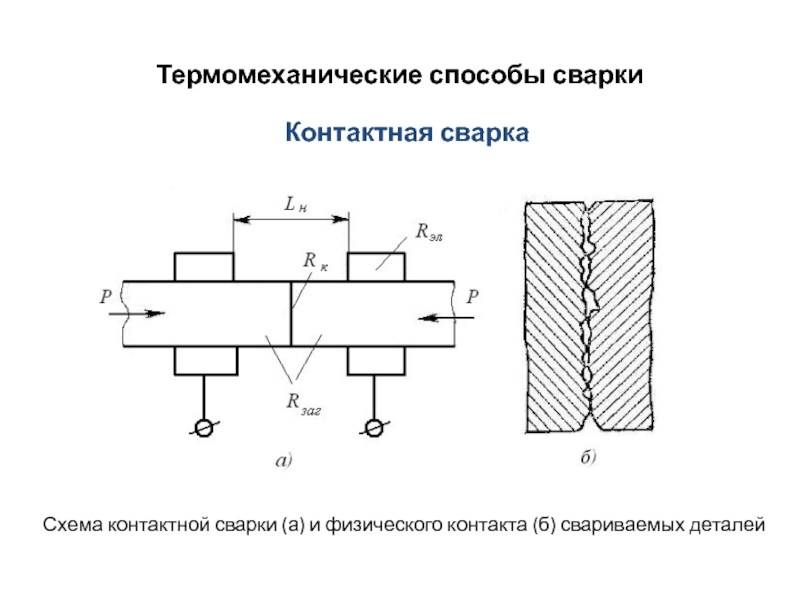

Слайд 28Термомеханические способы сварки
Контактная сварка
Схема контактной сварки (а) и физического
контакта (б) свариваемых деталей
Слайд 29Схемы контактной сварки
а – стыковая; б – точечная; в –
шовная
1 – детали;
2 – неподвижный токопровод;
3 – подвижный токопровод;
4 –
трансформатор
1 – токопровод;
2 – деталь
1 – электроды;
2 – детали;
3 – трансформатор
1 – детали;
2 – электроды
Слайд 30Стыковая контактная сварка
Схема контактной стыковой сварки:
1 – свариваемые заготовки,
2, 3 – зажимы,
4 – сварочный трансформатор
При стыковой сварке
сопротивлением металл в зоне контакта разогревается до пластического состояния и соединение образуется за счет совместной пластической деформации соединяемых поверхностей.
Стыковая сварка методом оплавления − вид контактной сварки, при котором с включением тока соприкосновение происходит вначале по отдельным небольшим площадкам, через которые протекает ток высокой плотности, в результате чего происходит оплавление металла в точках касания.

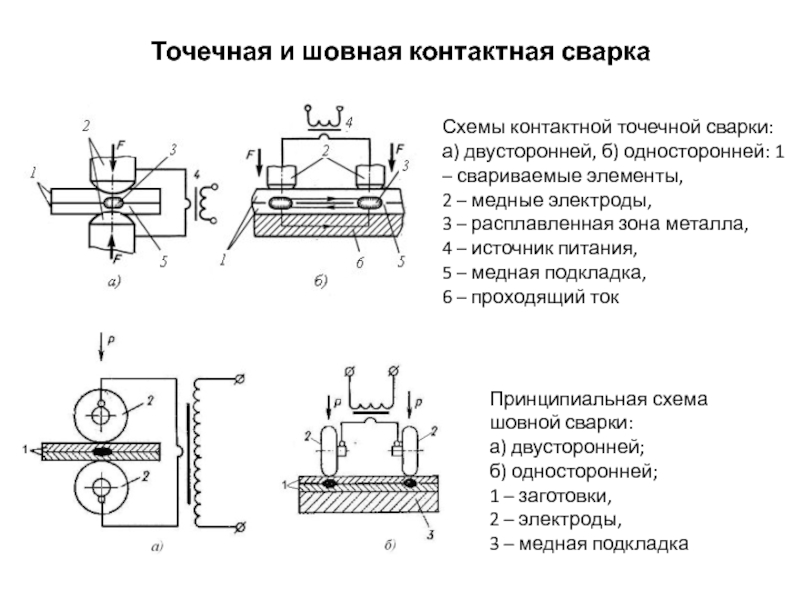

Слайд 31Точечная и шовная контактная сварка
Схемы контактной точечной сварки: а) двусторонней,
б) односторонней: 1 – свариваемые элементы,
2 – медные электроды,
3 – расплавленная зона металла,
4 – источник питания,
5 – медная подкладка,
6 – проходящий ток
Принципиальная схема шовной сварки:
а) двусторонней;
б) односторонней;
1 – заготовки,
2 – электроды,
3 – медная подкладка
Слайд 32Сварка металлов трением
Принципиальные схемы сварки трением: а) вращение одной
детали,
б) вращение обеих деталей, в) сварка неподвижных деталей с
вращающейся вставкой, г) сварка при возвратно-поступательном движении одной детали
Слайд 33Сварка взрывом
Принципиальная схема сварки взрывом: 1 – детонатор,
2 –
взрывчатое вещество, 3 – привариваемая пластина,
4 – заготовка

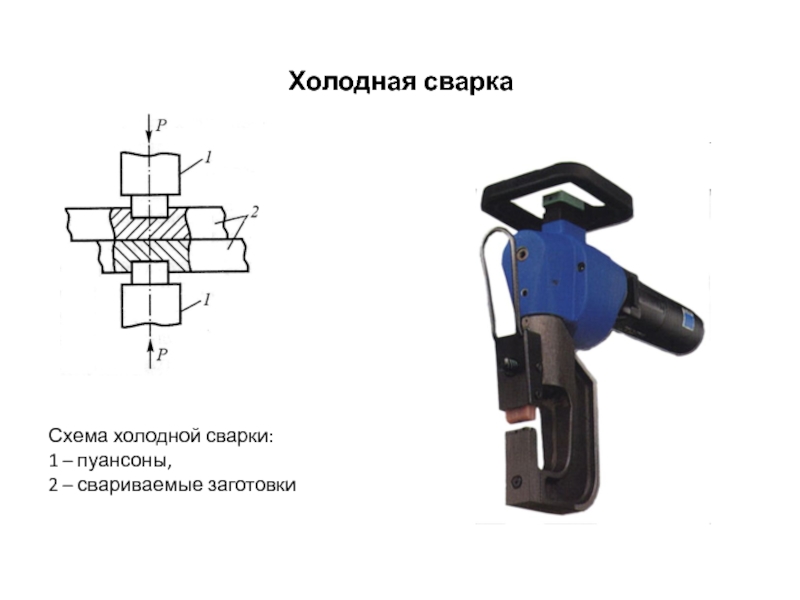

Слайд 34Холодная сварка
Схема холодной сварки:
1 – пуансоны,
2 –
свариваемые заготовки
Слайд 35Ультразвуковая сварка
Принципиальная схема ультразвуковой сварки:
1 – магнитострикционный преобразователь,
2 – трансформатор продольных упругих колебаний,
3 – рабочий инструмент,
4 – наконечник рабочего инструмента,
5 – свариваемые заготовки, 6 – опора
