Слайд 1Карданные передачи лекция 12 Назначение, конструкции. преподаватель Захаров

А.Ю.

МГТУ им. Н.Э.Баумана
Кафедра СМ-10 «Колесные машины»

Карданные передачи лекция 12  Назначение, конструкции. преподаватель      Захаров А.Ю.МГТУ им. Н.Э.Баумана

Слайд 2КАРДАННЫЕ ПЕРЕДАЧИ

Карданные передачи применяются в трансмиссиях автомобилей для силовой связи механизмов,

валы которых не соосны или расположены под углом, причем взаимное положение их может меняться в процессе движения.
Карданные передачи могут иметь один или несколько карданных шарниров, соединенных карданными валами, и промежуточные опоры.
Карданные передачи применяют также для привода вспомогательных механизмов, например, лебедки. В ряде случаев связь рулевого колеса с рулевым механизмом осуществляется при помощи карданной передачи.

КАРДАННЫЕ ПЕРЕДАЧИКарданные передачи применяются в трансмиссиях автомобилей для силовой связи механизмов, валы которых не соосны или расположены

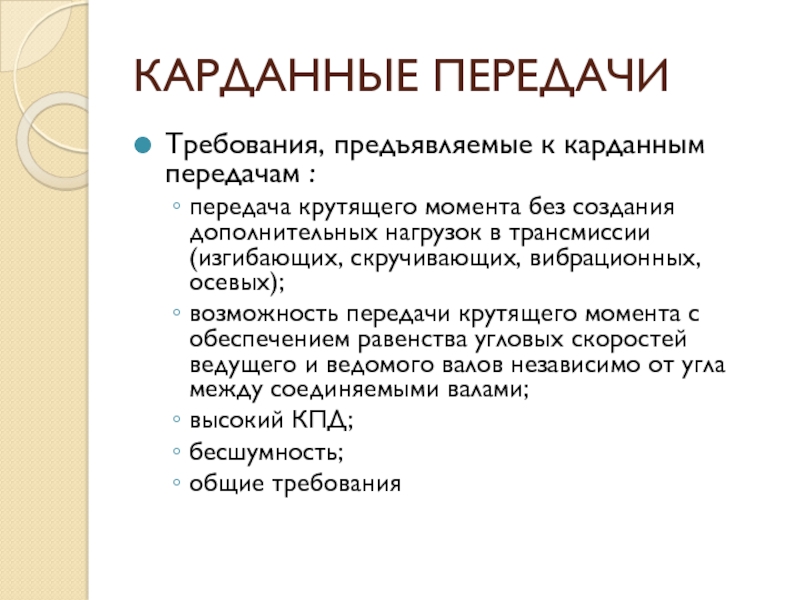

Слайд 3КАРДАННЫЕ ПЕРЕДАЧИ
Требования, предъявляемые к карданным передачам :
передача крутящего момента без создания

дополнительных нагрузок в трансмиссии (изгибающих, скручивающих, вибрационных, осевых);
возможность передачи крутящего момента с обеспечением равенства угловых скоростей ведущего и ведомого валов независимо от угла между соединяемыми валами;
высокий КПД;
бесшумность;
общие требования

КАРДАННЫЕ ПЕРЕДАЧИТребования, предъявляемые к карданным передачам :передача крутящего момента без создания дополнительных нагрузок в трансмиссии (изгибающих, скручивающих,

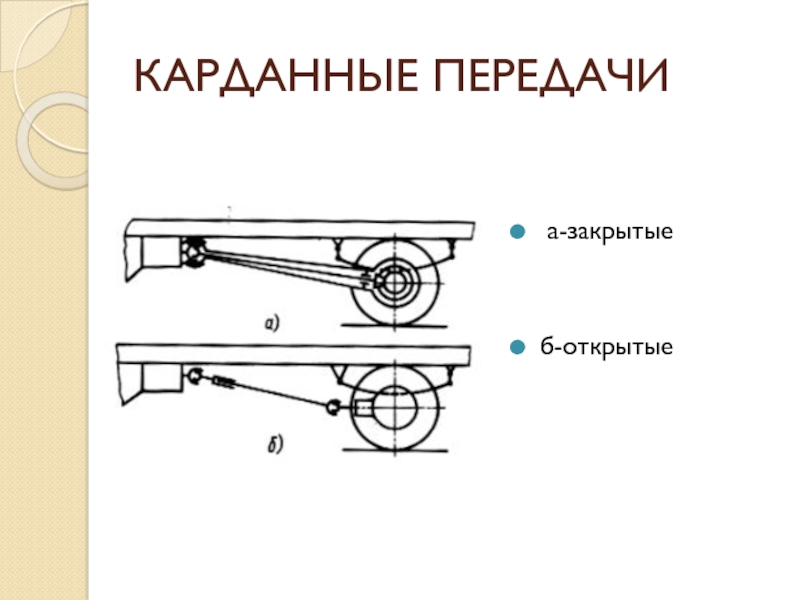

Слайд 5КАРДАННЫЕ ПЕРЕДАЧИ


а-закрытые


б-открытые

КАРДАННЫЕ ПЕРЕДАЧИ а-закрытыеб-открытые

Слайд 6Закрытые карданные передачи
Для легковых и грузовых автомобилей, в которых реактивный момент

на заднем мосту воспринимается трубой, карданная передача размещается внутри трубы.
Иногда эта труба служит также для передачи толкающих усилий. Поскольку длина карданного вала в такой конструкции не изменяется при относительных перемещениях кузова и заднего моста, компенсирующее (телескопическое) соединение в карданной передаче такого типа отсутствует и используется только один карданный шарнир.

При этом неравномерность вращения карданного вала в некоторой степени компенсируется его упругостью.
Существуют конструкций легковых авто м об и лен, в которых связь коробки передач и главной передачи осуществляется торсионным валом, а карданные шарниры отсутствуют. Это возможно в автомобилях, где главная передача установлена в кузове

Закрытые карданные передачиДля легковых и грузовых автомобилей, в которых реактивный момент на заднем мосту воспринимается трубой, карданная

Слайд 7Открытые карданные передачи
Для автомобилей, в которых реактивный момент воспринимается рессорами или

реактивными тягами, карданная передача должна иметь не менее двух шарниров и компенсирующее соединение, так как расстояние между шарнирами в процессе движения изменяется.
На длиннобазных автомобилях часто карданная передача состоит из двух валов: промежуточного и главного (переднего и заднего). Это необходимо в тех случаях, когда применение длинного вала может привести к опасным поперечным колебаниям, в результате совпадения его критической угловой скорости с эксплуатационной. Короткий вал обладает более высокой критической частотой.
Открытые карданные передачиДля автомобилей, в которых реактивный момент воспринимается рессорами или реактивными тягами, карданная передача должна иметь

Слайд 8Открытые карданные передачи
Промежуточный вал устанавливается на промежуточной опоре.
Если промежуточный вал

связывает ведомый вал коробки передач с главным карданным валом, то промежуточная опора должна иметь некоторую эластичность.
Корпус подшипника промежуточной опоры установлен в кронштейне с резиновым кольцом , а кронштейн укреплен на поперечине рамы.
Открытые карданные передачиПромежуточный вал устанавливается на промежуточной опоре. Если промежуточный вал связывает ведомый вал коробки передач с

Слайд 9Карданные шарниры
Карданные шарниры неравных угловых скоростей, имеющие две фиксированные оси качания,

используют в карданной передаче при наклоне ведомого вала обычно на угол не более 20°.

Карданные шарнирыКарданные шарниры неравных угловых скоростей, имеющие две фиксированные оси качания, используют в карданной передаче при наклоне

Слайд 10Шарниры равных угловых скоростей
Карданные шарниры равных угловых скоростей применяют в приводе

ведущих и одновременно управляемых колес,
угол наклона ведомого вала в зависимости от конструкции шарнира может достигать 45°.
Некоторые конструкции ШРУС ов выполняются с компенсирующим устройством внутри механизма, т. е. универсальными.

Шарниры равных угловых скоростейКарданные шарниры равных угловых скоростей применяют в приводе ведущих и одновременно управляемых колес, угол

Слайд 11Упругие полукарданные шарниры
Устанавливаются главным образом в карданных передачах легковых автомобилей, и

в зависимости от конструкции угол наклона вала может быть 8... 10°.

Упругие полукарданные шарнирыУстанавливаются главным образом в карданных передачах легковых автомобилей, и в зависимости от конструкции угол наклона

Слайд 12Жесткие полу карданные шарниры
Используют для компенсации неточности монтажа соединяемых механизмов

в случае установки соединяемых механизмов на недостаточно жестком основании. Они допускают угол наклона вала не более 2°.
На автомобилях применяется крайне редко.
Жесткие полу карданные шарниры Используют для компенсации неточности монтажа соединяемых механизмов в случае установки соединяемых механизмов на

Слайд 13Кинематика
соотношение углов поворота ведущего и ведомого валов выражается

уравнением





Кинематикасоотношение углов поворота ведущего и ведомого  валов  выражается  уравнением

Слайд 14Кинематика
Приняв значение угловой скорости ведущего вала постоянным, получим изменение угловой

скорости ведомого вала по углу поворота ведущего вала
КинематикаПриняв значение угловой скорости  ведущего вала постоянным, получим изменение угловой скорости     ведомого

Слайд 15Кинематика
Карданная передача с двумя карданными шарнирами и валами, расположенными в одной

плоскости

равенство углов поворота (синхронность вращения ведущего и ведомого валов) карданной передачи с двумя шарнирами, ведущие вилки которых повернуты относительно друг друга на угол , возможно в случае, если

КинематикаКарданная передача с двумя карданными шарнирами и валами, расположенными в одной плоскости равенство углов поворота (синхронность вращения

Слайд 16Кинематика
Карданная передача с тремя шарнирами и валами, расположенными в одной плоскости.

В зависимости от компоновочной схемы, шарниры могут располагаться одним из показанных на рисунке

синхронность обеспечивается при условии

.
Следует иметь в виду, что при неправильной установке карданных шарниров возникают вибрации карданного вала и в несколько раз снижается долговечность карданной передачи.

КинематикаКарданная передача с тремя шарнирами и валами, расположенными в одной плоскости. В зависимости от компоновочной схемы, шарниры

Слайд 17Конструкции шарниров
Применяемые в современных автомобилях карданные шарниры неравных угловых скоростей на

игольчатых подшипниках удовлетворяют поставленным требованиям при условии, если шарнир имеет рациональную конструкцию, технология производства строго соблюдается, а игольчатые подшипники надежно смазываются.

В современных карданных шарнирах, смазываемых пластичным смазочным материалом, сохраняется масленка или резьбовое отверстие, закрытое резьбовой пробкой, а клапан отсутствует. Нагнетаемый смазочный материал заполняет полость крестовины и поступает к подшипникам, а излишки его выдавливаются через резиновые сальниковые «проточные» уплотнения.

Конструкции шарнировПрименяемые в современных автомобилях карданные шарниры неравных угловых скоростей на игольчатых подшипниках удовлетворяют поставленным требованиям при

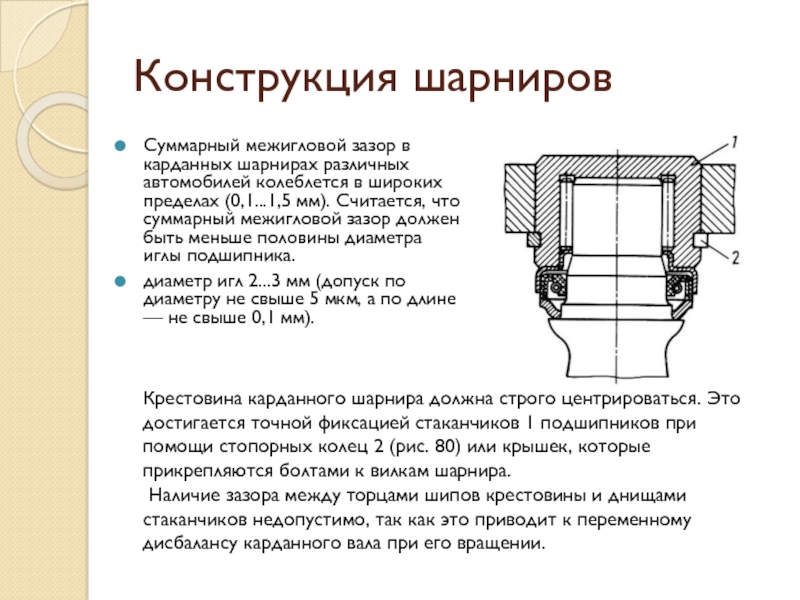

Слайд 18Конструкция шарниров
Суммарный межигловой зазор в карданных шарнирах различных автомобилей колеблется в

широких пределах (0,1...1,5 мм). Считается, что суммарный межигловой зазор должен быть меньше половины диаметра иглы подшипника.
диаметр игл 2...3 мм (допуск по диаметру не свыше 5 мкм, а по длине — не свыше 0,1 мм).

Крестовина карданного шарнира должна строго центрироваться. Это достигается точной фиксацией стаканчиков 1 подшипников при помощи стопорных колец 2 (рис. 80) или крышек, которые прикрепляются болтами к вилкам шарнира.
Наличие зазора между торцами шипов крестовины и днищами стаканчиков недопустимо, так как это приводит к переменному дисбалансу карданного вала при его вращении.

Конструкция шарнировСуммарный межигловой зазор в карданных шарнирах различных автомобилей колеблется в широких пределах (0,1...1,5 мм). Считается, что

Слайд 19Компенсация осевых перемещений
Осевое перемещение карданного вала с компенсируется шлицевым соединением или

установкой универсального шарнира
Компенсация осевых перемещенийОсевое перемещение карданного вала с компенсируется шлицевым соединением или установкой универсального шарнира

Слайд 20Полукарданные шарниры
Упругий полукарданный шарнир допускает передачу крутящего момента от одного вала

к другому, расположенному под некоторым углом, благодаря деформации упругого звена, связывающего оба вала.
Упругое звено может быть резиновым, резинотканевым или резиновым, усиленным стальным тросом. В последнем случае полукарданный шарнир может передавать значительный крутящий момент и под несколько большим углом, чем в первых двух случаях. Достоинствами полукарданного шарнира являются: снижение динамических нагрузок в трансмиссии при резких изменениях частоты вращения (например, при резком включении сцепления); отсутствие необходимости обслуживания в процессе эксплуатации. Благодаря эластичности такой шарнир допускает небольшое осевое перемещение карданного вала.
Упругий полу карданный шарнир должен центрироваться, иначе балансировка карданного вала может нарушиться.

Полукарданные шарнирыУпругий полукарданный шарнир допускает передачу крутящего момента от одного вала к другому, расположенному под некоторым углом,

Слайд 21КАРДАННЫЕ ПЕРЕДАЧИ С ШАРНИРАМИ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ
точки контакта, через которые передаются

окружные силы, находятся в биссекторной плоскости валов.

КАРДАННЫЕ ПЕРЕДАЧИ С ШАРНИРАМИ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ точки контакта, через которые передаются окружные силы, находятся в биссекторной

Слайд 22Конструкции ШРУСов
Четырехшариковый карданный шарнир с делительными канавками (типа «Вейс»),
При движении

автомобиля вперед усилие передается одной парой шариков; при движении задним ходом — другой парой. Обычно канавки выполняются так, что центр окружности, образующей ось канавок, находится на расстоянии а = (0,4...0,45)R -от центра шарнира..
Угол между валами у = 30...32°.
Малая трудоемкость изготовления (наименьшая по сравнению с синхронными шарнирами других типов), простота конструкции и низкая стоимость обеспечили их широкое распространение. КПД шарнира достаточно высокий, так как в нем преобладает трение качения.
Долговечность в эксплуатации обычно не превышает 25...30 тыс. км.
Конструкции ШРУСовЧетырехшариковый карданный шарнир с делительными канавками (типа «Вейс»), При движении автомобиля вперед усилие передается одной парой

Слайд 23Конструкции ШРУСов
Шести шариковый карданный шарнир с делительным рычажком (типа «Рцепп», сферический

кулак 4, закрепленный на шлицах вала 5, и сферическая чашка 3, связанная с другим валом . На кулаке и на внутренней стороне чашки выфрезеровано по шесть меридиональных канавок полукруглого сечения. Канавки выполнены из одного центра.
В канавках размещено шесть шариков, которые связаны сепаратором 6. При наклоне валов шарики устанавливаются в биссекторной плоскости при помощи делительного рычажка 2, который поворачивает направляющую чашку 7, а вместе с ней и сепаратор.
Пружина 8 служит для поджатия делительного рычажка к гнезду з торце вала 5 при изменении положения рычажка в результате наклона валов.

Карданный шарнир с делительным рычажком допускает максимальный угол 37°.
Так как усилие в этом шарнире передается шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах.

Конструкции ШРУСовШести шариковый карданный шарнир с делительным рычажком (типа «Рцепп», сферический кулак 4, закрепленный на шлицах вала

Слайд 24Конструкции ШРУСов
Шести шариковый карданный шарнир с делительными канавками типа «Бирфильд»,
В

положении, 1 когда валы шарнира соосны, шарики находятся в плоскости, перпендикулярной осям валов, проходящей через центр шарнира.
При наклоне одного из валов 5 на угол верхний шарик выталкивается из сужающего пространства канавок вправо, а нижний шарик перемещается сепаратором в расширяющееся пространство канавок влево.
Центры шариков всегда находятся I на пересечении осей канавок. Это обеспечивает их расположение в биссекторной плоскости,
Конструкции ШРУСовШести шариковый карданный шарнир с делительными канавками типа «Бирфильд», В положении, 1 когда валы шарнира соосны,

Слайд 25Конструкции ШРУСов
В отличие от карданного шарнира с делительным рычажком в данном

шарнире профиль сечения канавок выполнен не по дуге окружности, а по эллипсу
Благодаря этому силы взаимодействия стенки канавки и шарика составляют с вертикалью угол 45°, что предохраняет кромки канавок от смятия и скалывания.
Отсутствие делительного рычажка позволяет этому шарниру работать при угле между валами 45°.
КПД шарнира при малых углах выше 0,99, а при у = 30° — 0,97.
Ресурс современных шарниров этого типа составляет примерно 150 тыс. км. Основной причиной преждевременного выхода из строя шарнира является повреждение защитного резинового чехла.

Конструкции ШРУСовВ отличие от карданного шарнира с делительным рычажком в данном шарнире профиль сечения канавок выполнен не

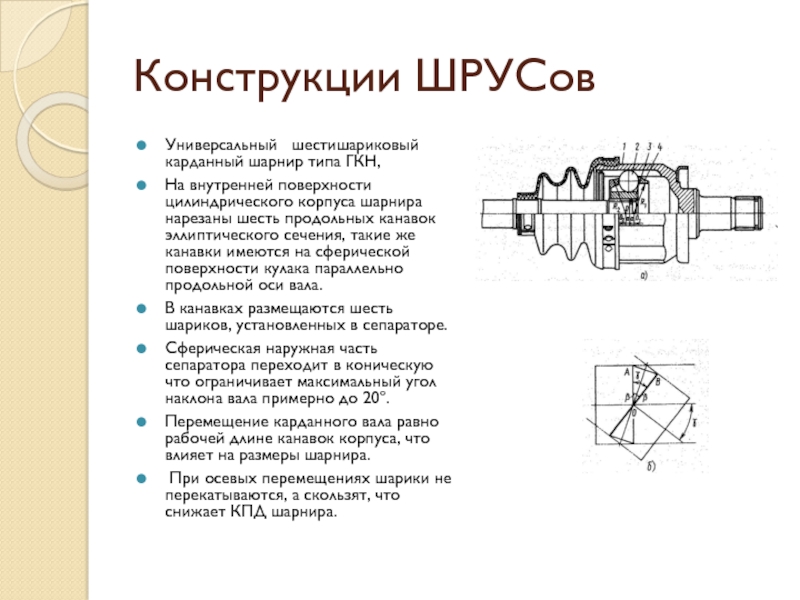

Слайд 26Конструкции ШРУСов
Универсальный шестишариковый карданный шарнир типа ГКН,
На внутренней

поверхности цилиндрического корпуса шарнира нарезаны шесть продольных канавок эллиптического сечения, такие же канавки имеются на сферической поверхности кулака параллельно продольной оси вала.
В канавках размещаются шесть шариков, установленных в сепараторе.
Сферическая наружная часть сепаратора переходит в коническую что ограничивает максимальный угол наклона вала примерно до 20°.
Перемещение карданного вала равно рабочей длине канавок корпуса, что влияет на размеры шарнира.
При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.
Конструкции ШРУСовУниверсальный  шестишариковый  карданный шарнир типа ГКН, На внутренней поверхности цилиндрического корпуса шарнира нарезаны шесть

Слайд 27Конструкции ШРУСов
Универсальный шестишариковый карданный шарнир с делительными канавками типа «Лебро»,
Шарнир

состоит из цилиндрического корпуса 7, на внутренней поверхности которого под углом (примерно 15...16°) к образующей цилиндра нарезаны шесть прямых канавок, расположенных в порядке, показанном на рисунке; сферического кулака 2, на его поверхности нарезано также шесть прямых канавок; сепаратора 3 с шариками 4, центрируемыми наружной сферической поверхностью по внутренней цилиндрической поверхности корпуса У, а внутренней сферической поверхностью устанавливаются с некоторым зазором на кулаке 2.
Шарики устанавливаются в пересечениях канавок, чем обеспечивается синхронность вращения валов, так как шарики, независимо от угла между валами, всегда находятся в биссекторной плоскости.
Этот шарнир имеет меньшие размеры, чем шарниры других типов, так как рабочая длина канавок и ход шариков в 2 раза меньше хода вала.
Шарнир имеет высокий КПД (около 0,99 при 7 = 10°) и применяется на переднеприводных автомобилях.


Конструкции ШРУСовУниверсальный шестишариковый карданный шарнир с делительными канавками типа «Лебро», Шарнир состоит из цилиндрического корпуса 7, на

Слайд 28Конструкции ШРУСов
Трехшиповой карданный шарнир типа «Трипод».
Такие карданные шарниры устанавливают на

легковых и грузовых автомобилях малой грузоподъемности.
Конструктивно эти шарниры имеют два исполнения: шарниры, позволяющие передавать момент при углах 7 между валами до 43°, но не допускающие осевых перемещений (шарниры жесткие), и универсальные шарниры, допускающие осевую компенсацию, но работающие при сравнительно небольших углах между валами.
Шипы, как и пазы, расположены под углом 120° один относительно другого.
При вращении валов под углом ролики перекатываются в пазах, поворачиваясь на игольчатых подшипниках, и в то же время шипы могут перемещаться вдоль роликов подшипников, что обеспечивается кинематикой шарнира.
Универсальный шарнир этого типа может использоваться, если максимальное значение угла у не превышает 25°.
Конструкции ШРУСовТрехшиповой карданный шарнир типа «Трипод». Такие карданные шарниры устанавливают на легковых и грузовых автомобилях малой грузоподъемности.

Слайд 29Конструкции ШРУСов
Сдвоенный карданный шарнир. Применяемые в приводе управляемых ведущих колес эти

шарниры могут иметь различную конструкцию; один из вариантов приведен на рис. 93, а. Здесь два шарнира неравных угловых скоростей объединяются двойной вилкой. Схема шарнира показана на рисунке
Равенство угловых скоростей должно обеспечиваться делительным рычажком.
Для двойного шарнира на игольчатых подшипниках характерен значительный износ этих подшипников и шипов крестовин. Это объясняется тем, что благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иголки иногда сплющиваются.
Конструкции ШРУСовСдвоенный карданный шарнир. Применяемые в приводе управляемых ведущих колес эти шарниры могут иметь различную конструкцию; один

Слайд 30Конструкции ШРУСов
Кулачковый карданный шарниры применяются на автомобилях большой грузоподъемности в приводе

к ведущим управляемым колесам.
Если разделить по оси симметрии! кулачковый карданный шарнир на две части, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же как у сдвоенного карданного шарнира).
Благодаря наличию развитых поверхностей взаимодействующих деталей шарнир способен передавать значительный по величине крутящий момент при обеспечении угла между валами 40…45°.
Конструкции ШРУСовКулачковый карданный шарниры применяются на автомобилях большой грузоподъемности в приводе к ведущим управляемым колесам. Если разделить
