КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМОВ

Кинематический анализ механизма – изучение движения звеньев механизма без учета масс звеньев и сил, действующих на механизм.Задача кинематического анализа состоит в определении перемещений звеньев, траекторий точек звеньев, а также в нахождении

Слайды и текст этой презентации

Слайд 1КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМОВ

КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМОВ

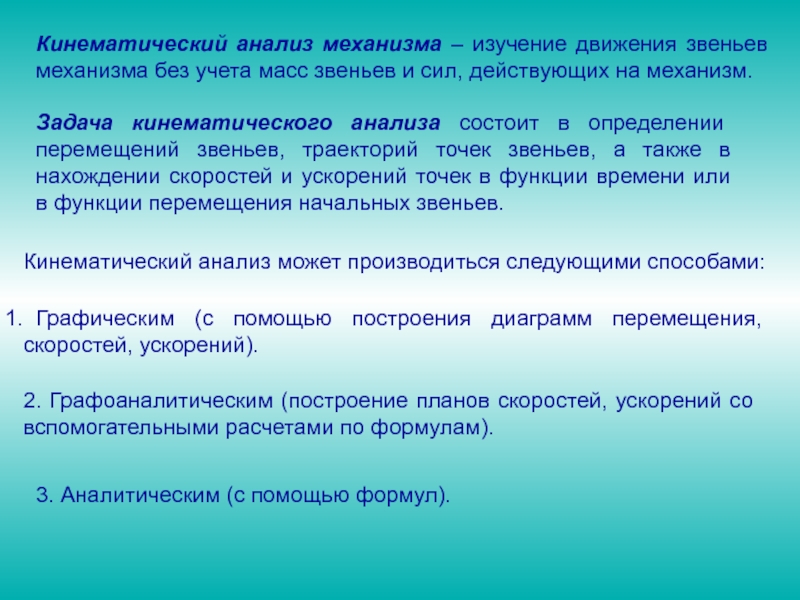

Слайд 2Кинематический анализ механизма – изучение движения звеньев механизма без учета

масс звеньев и сил, действующих на механизм.
Задача кинематического анализа состоит

в определении перемещений звеньев, траекторий точек звеньев, а также в нахождении скоростей и ускорений точек в функции времени или в функции перемещения начальных звеньев.

Кинематический анализ может производиться следующими способами:

Графическим (с помощью построения диаграмм перемещения, скоростей, ускорений).

2. Графоаналитическим (построение планов скоростей, ускорений со вспомогательными расчетами по формулам).

3. Аналитическим (с помощью формул).

Кинематический анализ механизма – изучение движения звеньев механизма без учета масс звеньев и сил, действующих на механизм.Задача

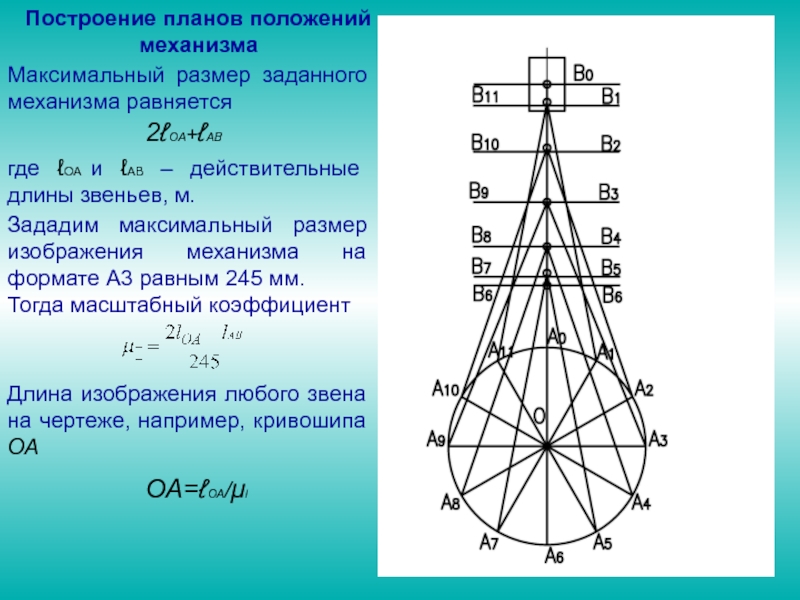

Слайд 3Построение планов положений механизма
Максимальный размер заданного механизма равняется
2ℓОА+ℓAB
где ℓОА и

ℓАВ – действительные длины звеньев, м.
Зададим максимальный размер изображения механизма

на формате А3 равным 245 мм.
Тогда масштабный коэффициент

Длина изображения любого звена на чертеже, например, кривошипа ОА

ОА=ℓОА/μl

Построение планов положений механизмаМаксимальный размер заданного механизма равняется2ℓОА+ℓABгде ℓОА и ℓАВ – действительные длины звеньев, м.Зададим максимальный

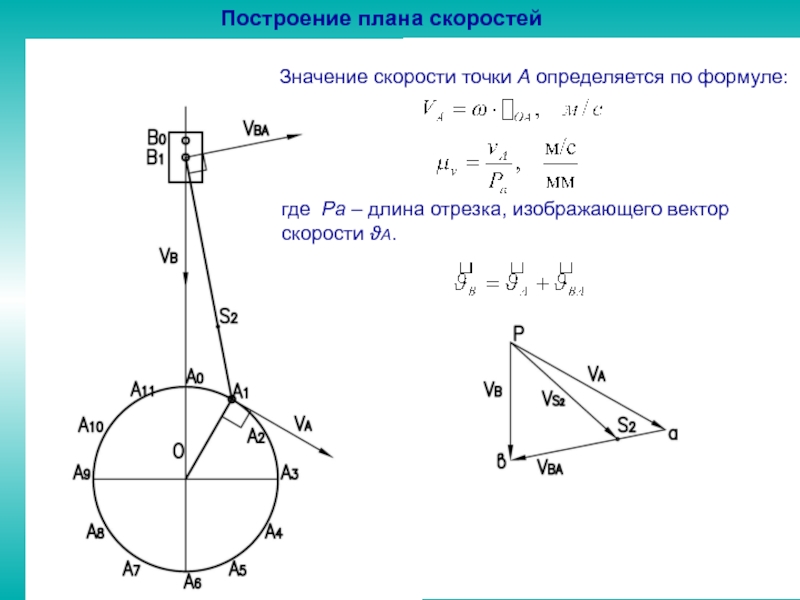

Слайд 4Построение плана скоростей
Значение скорости точки А определяется по формуле:
где Ра –

длина отрезка, изображающего вектор скорости А.

Построение плана скоростейЗначение скорости точки А определяется по формуле:где	Ра – длина отрезка, изображающего вектор скорости А.

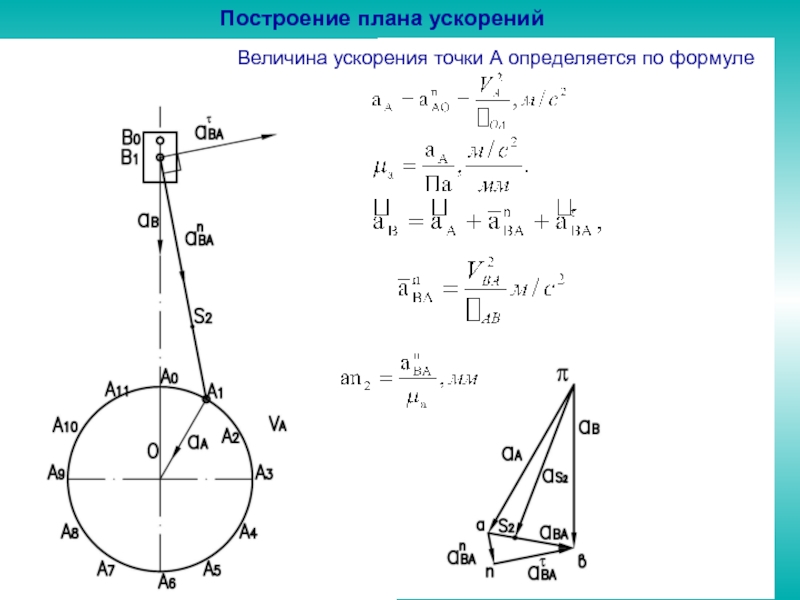

Слайд 5Построение плана ускорений
Величина ускорения точки А определяется по формуле

Построение плана ускоренийВеличина ускорения точки А определяется по формуле

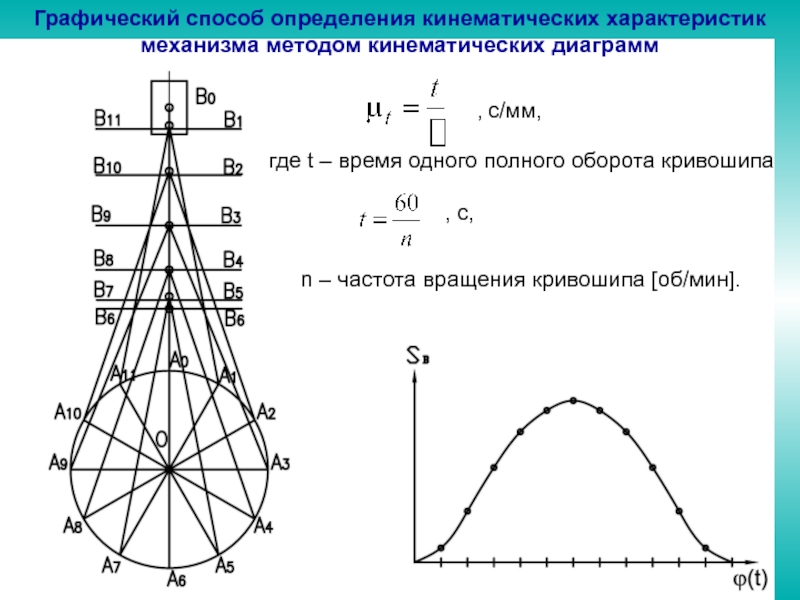

Слайд 6Графический способ определения кинематических характеристик механизма методом кинематических диаграмм
, с/мм,


где t – время одного полного оборота кривошипа
, с,
n

– частота вращения кривошипа об/мин.
Графический способ определения кинематических характеристик механизма методом кинематических диаграмм, с/мм,	 где t – время одного полного оборота

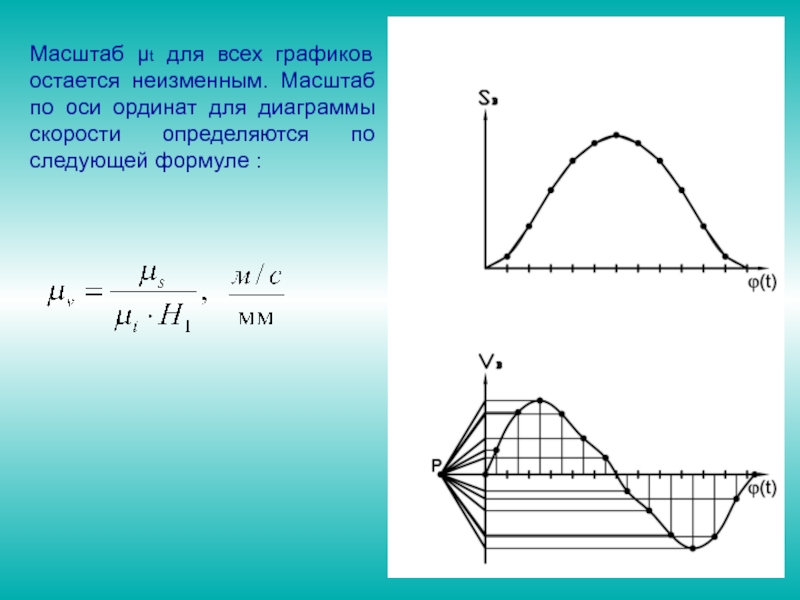

Слайд 7Масштаб t для всех графиков остается неизменным. Масштаб по оси

ординат для диаграммы скорости определяются по следующей формуле :

Масштаб t для всех графиков остается неизменным. Масштаб по оси ординат для диаграммы скорости определяются по следующей

Слайд 8Масштаб по оси ординат для диаграммы ускорения определяются по следующей

формуле:
,

Масштаб по оси ординат для диаграммы ускорения определяются по следующей формуле:,
