Слайд 1Дисциплина:
Программные средства ПЭВМ
Автор: Терехов Владимир Георгиевич
Кандидат технических наук, доцент
СЕВЕРО-ЗАПАДНЫЙ ГОСУДАРСТВЕННЫЙ
ЗАОЧНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт интеллектуальных электронных систем (ИИЭС)
Кафедра промышленной электроники
2011
г.
электронный адрес: terehov_vg@mail.ru
Слайд 2Цель изучения дисциплины:
подготовка инженеров, обладающих широким кругозором в области вычислительной
техники и умеющих профессионально создавать прикладные программы при разработке современных
автоматических и автоматизированных систем управления промышленными объектами и процессами на основе микропроцессорной техники.
Задача изучения дисциплины – усвоение основных положений современной теории программирования и алгоритмизации прикладных задач.
Слайд 3Объем дисциплины и виды учебной работы

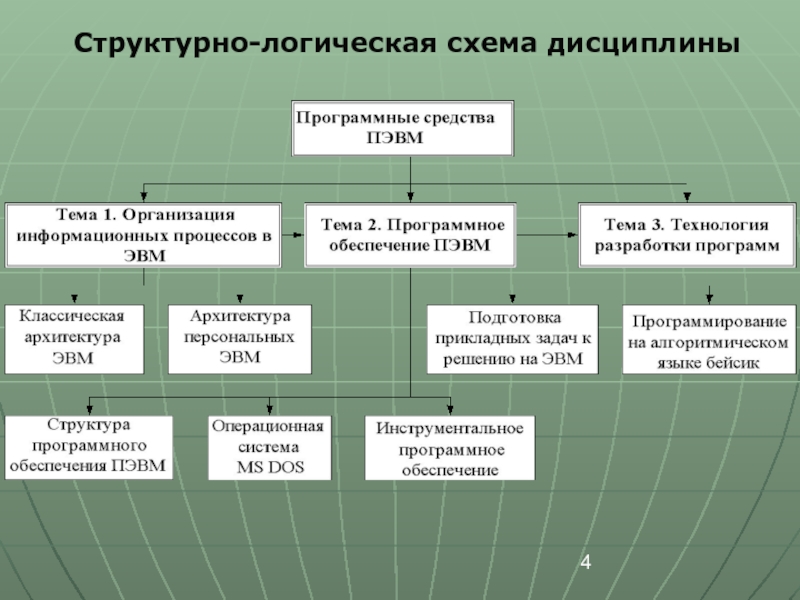

Слайд 4Структурно-логическая схема дисциплины

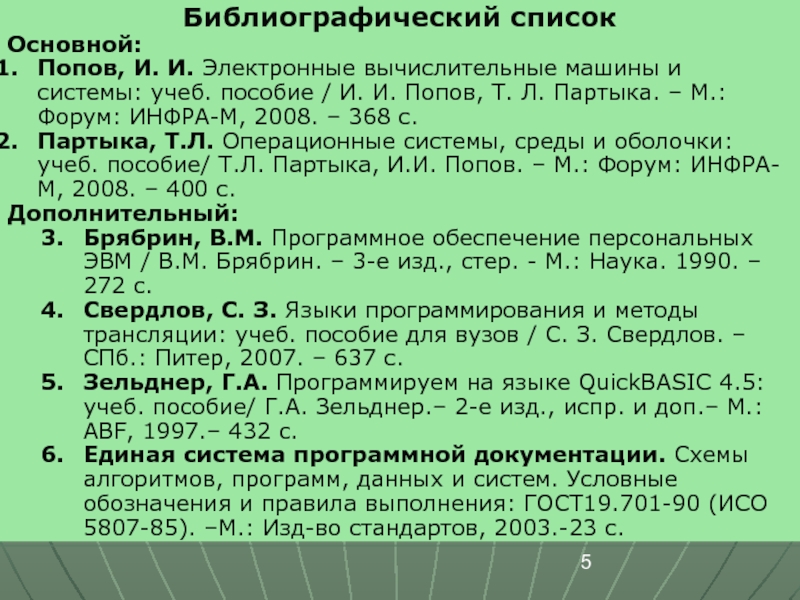

Слайд 5Библиографический список
Основной:
Попов, И. И. Электронные вычислительные машины и системы: учеб.
пособие / И. И. Попов, Т. Л. Партыка. – М.:
Форум: ИНФРА-М, 2008. – 368 с.
Партыка, Т.Л. Операционные системы, среды и оболочки: учеб. пособие/ Т.Л. Партыка, И.И. Попов. – М.: Форум: ИНФРА-М, 2008. – 400 с.
Дополнительный:
Брябрин, В.М. Программное обеспечение персональных ЭВМ / В.М. Брябрин. – 3-е изд., стер. - М.: Наука. 1990. – 272 с.
Свердлов, С. З. Языки программирования и методы трансляции: учеб. пособие для вузов / С. З. Свердлов. – СПб.: Питер, 2007. – 637 с.
Зельднер, Г.А. Программируем на языке QuickBASIC 4.5: учеб. пособие/ Г.А. Зельднер.– 2-е изд., испр. и доп.– М.: ABF, 1997.– 432 c.
Единая система программной документации. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения: ГОСТ19.701-90 (ИСО 5807-85). –М.: Изд-во стандартов, 2003.-23 с.

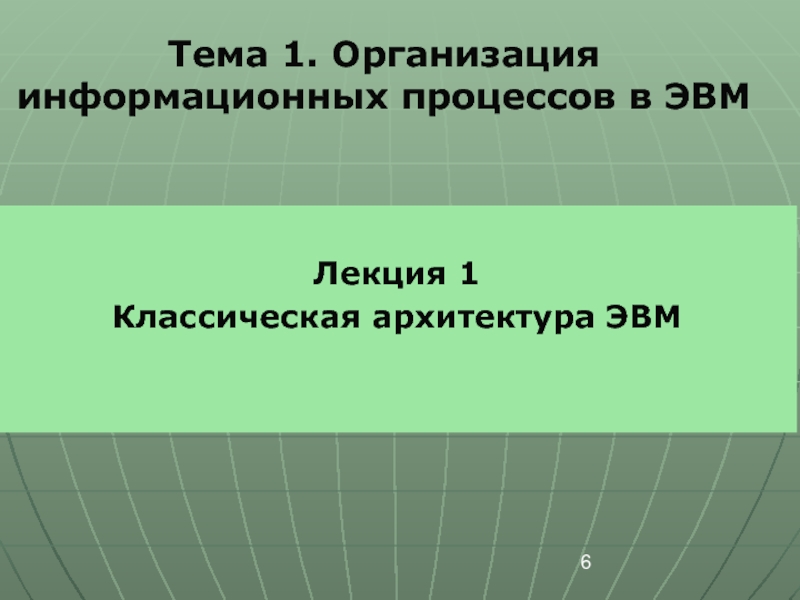

Слайд 6
Лекция 1
Классическая архитектура ЭВМ
Тема 1. Организация информационных процессов в ЭВМ
Слайд 7Джон фон Нейман в 1946 г. изложили принципы построения вычислительных
машин, которые сводятся к следующим положениям:
1. Обосновано использование двоичной системы
для представления чисел.
2. Предложен принцип "хранимой программы"
3. Сформулированы основополагающие принципы логического устройства ЭВМ и предложена ее структуру.
Основными блоками, по Нейману, являются:
устройство управления (УУ) и арифметико-логическое устройство (АЛУ) (обычно объединяемые в центральный процессор),
память – оперативное запоминающее устройство (ОЗУ) или оперативная память (ОП),
устройства ввода и вывода (УВВ).
Принципы фон Нейман

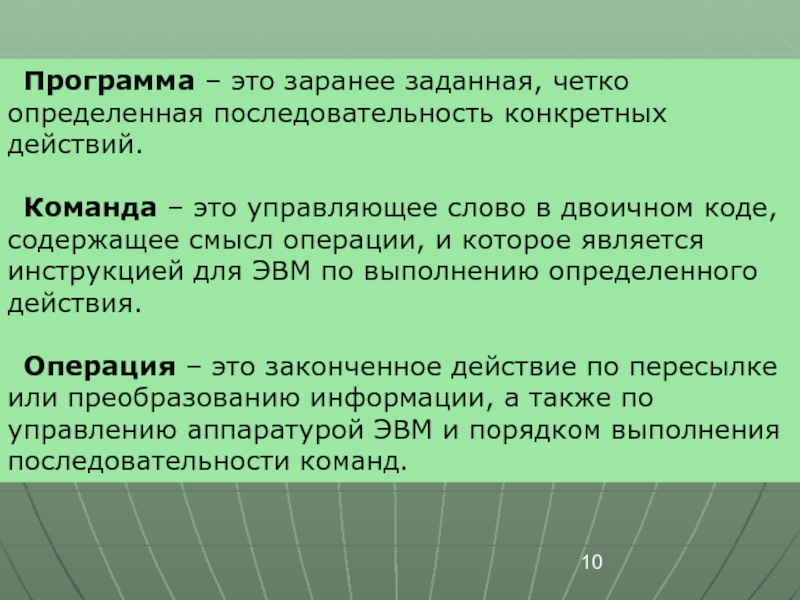

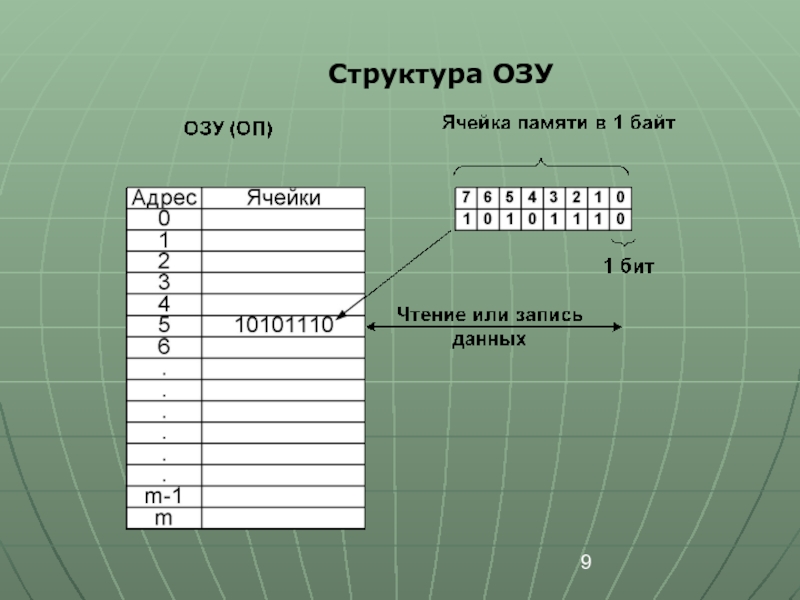

Слайд 10Программа – это заранее заданная, четко определенная последовательность конкретных действий.
Команда
– это управляющее слово в двоичном коде, содержащее смысл операции,
и которое является инструкцией для ЭВМ по выполнению определенного действия.
Операция – это законченное действие по пересылке или преобразованию информации, а также по управлению аппаратурой ЭВМ и порядком выполнения последовательности команд.
Слайд 11Состав и структура команд ЭВМ
Команда ЭВМ состоит из двух частей
- операционной и адресной.
Операционная часть (иначе называется кодом операции -
КОП) указывает, какое действие необходимо выполнить с информацией.
Адресная часть указывает, в каких ячейках ОЗУ хранится используемая информация -операнды.
Операндами называются данные (числа, коды символов и др.), над которыми в процессоре выполняются различные действия (операции).

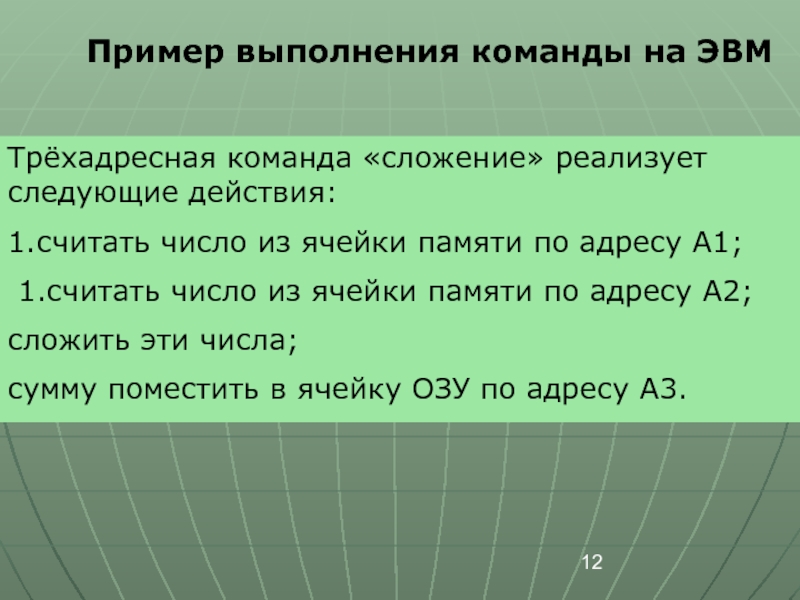

Слайд 12Трёхадресная команда «сложение» реализует следующие действия:
1.считать число из ячейки памяти
по адресу А1;
1.считать число из ячейки памяти по адресу
А2;
сложить эти числа;
сумму поместить в ячейку ОЗУ по адресу A3.
Пример выполнения команды на ЭВМ
Слайд 13Размещение и исполнение программ ЭВМ

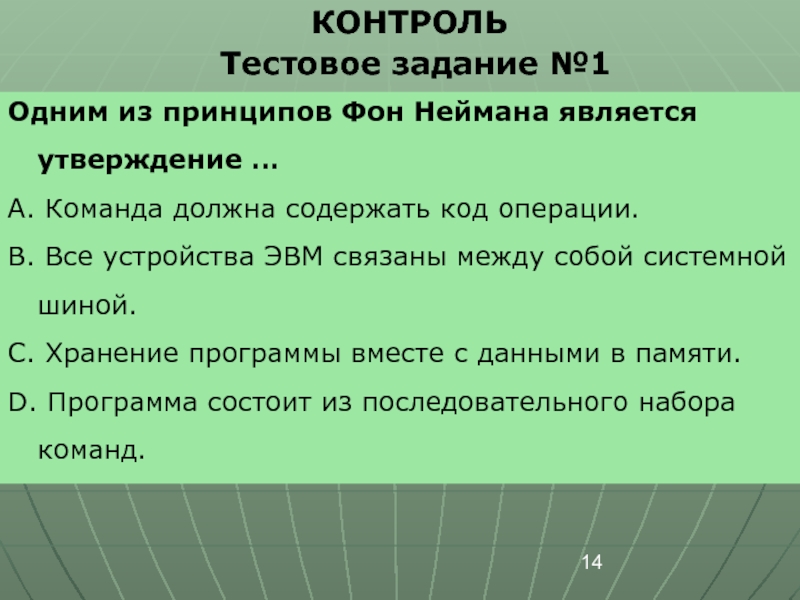

Слайд 14КОНТРОЛЬ
Тестовое задание №1
Одним из принципов Фон Неймана является утверждение …
А.
Команда должна содержать код операции.
В. Все устройства ЭВМ связаны между
собой системной шиной.
С. Хранение программы вместе с данными в памяти.
D. Программа состоит из последовательного набора команд.
Слайд 15Тестовое задание №2
Принципиальное отличие оперативной памяти ПК от постоянной заключается
…
А. В способе хранения информации.
В. В способах чтения информации.
С.
В объёме хранимой информации.
D. В отсутствии режима записи данных у постоянной памяти.
Слайд 16Тестовое задание №3
Адресом запоминающего устройства является …
А. Группа сигналов, вырабатываемых
устройством управления.
В. Номер конкретной ячейки запоминающего устройства.
С. Результат выполнения операции
в АЛУ.
D. Операнд, хранящийся в запоминающем устройстве.
Слайд 17Тестовое задание №4
Из перечисленных средств программными средствами ПЭВМ является…
A. Табличный
процессор;
B. Центральный процессор;
C. Контроллер внешнего устройства;
D. Адаптер внешнего устройства.

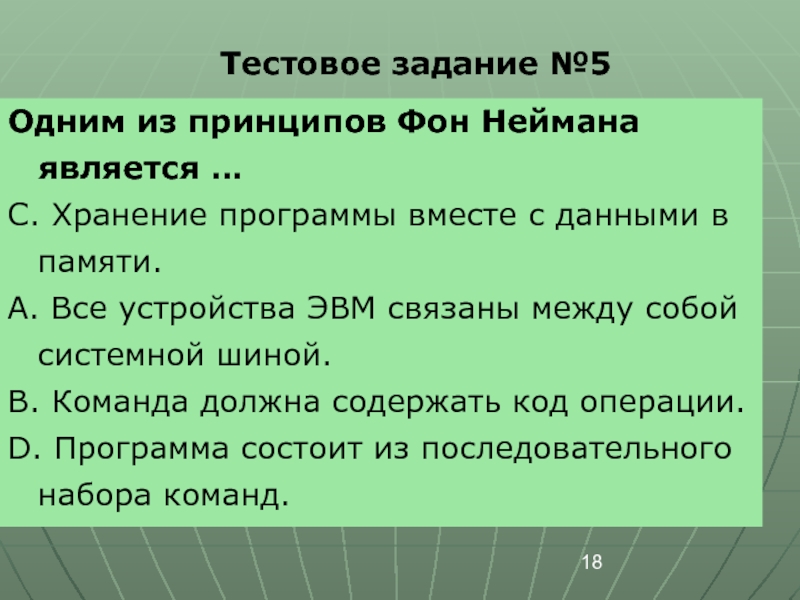

Слайд 18Тестовое задание №5
Одним из принципов Фон Неймана является …
C. Хранение
программы вместе с данными в памяти.
A. Все устройства ЭВМ связаны
между собой системной шиной.
B. Команда должна содержать код операции.
D. Программа состоит из последовательного набора команд.

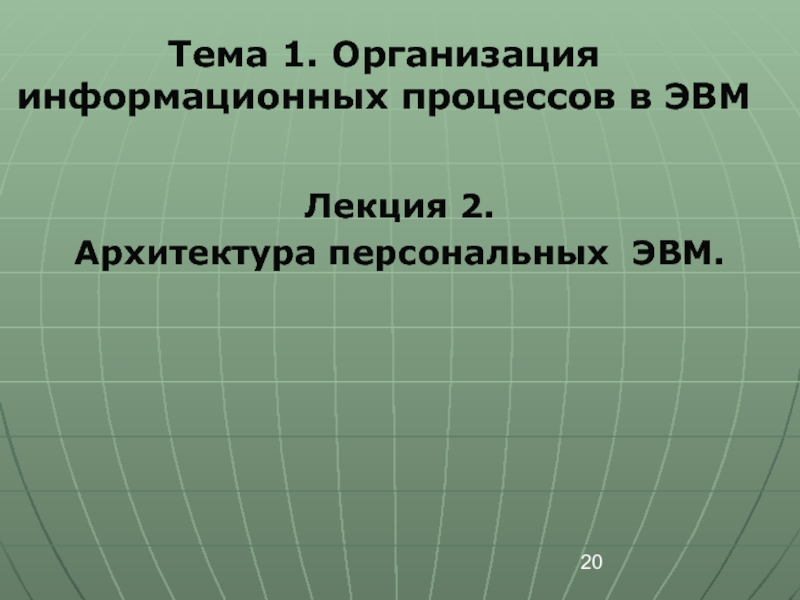

Слайд 20
Лекция 2.
Архитектура персональных ЭВМ.
Тема 1. Организация информационных процессов в ЭВМ
Слайд 21Персональным компьютером (ПК) называется универсальный однопользовательский микрокомпьютер.
Архитектура ПК – это
его логическая структура, дающая общее представление о входящих в него
устройствах и функциональных связях между ними.
Главная отличительная черта архитектуры ПК состоит в наличии системной шины, посредством которой взаимодействуют между собой все устройства.
Слайд 23Центральный процессор (ЦП), или микропроцессор, - функциональная часть ПЭВМ, выполняющая
основные операции по обработке данных и управлению работой других устройств.
Центральный процессор состоит из следующих взаимосвязанных составных элементов:
арифметико-логического устройства,
устройства управления,
внутренней (регистровой) памяти.
Слайд 24Арифметико-логическое устройство (АЛУ) формирует по входным переменным одну - выходную,
выполняя заданную функцию (сложение, вычитание, сдвиг и т. д.).
Устройство
управления (УУ) - часть центрального процессора. Оно вырабатывает распределенную во времени и пространстве последовательность внутренних и внешних управляющих сигналов, обеспечивающих выборку и выполнение команд. Внутренняя память микропроцессора состоит из программно-доступных быстродействующих функциональных регистров.
(Регистр - внутренняя ячейка памяти процессора, предназначенная для временного хранения обрабатываемой или управляющей информации и быстрого доступа к ней.)
Слайд 25Основная память ПК содержит оперативную и постоянную памяти:
Оперативная память
(ОП) - функциональное устройство, хранящее информацию для УУ (команды) и
АЛУ (данные).
Постоянная память (ПП). Эта память предназначена только для чтения команд и констант.
Кэш – память предназначена для опережающей выборки команд и данных в целях ускорения основного цикла выполнения команд.
Внешняя память предназначена для долговременного хранения данных большого объема и программ.
Разновидности памяти ПК:

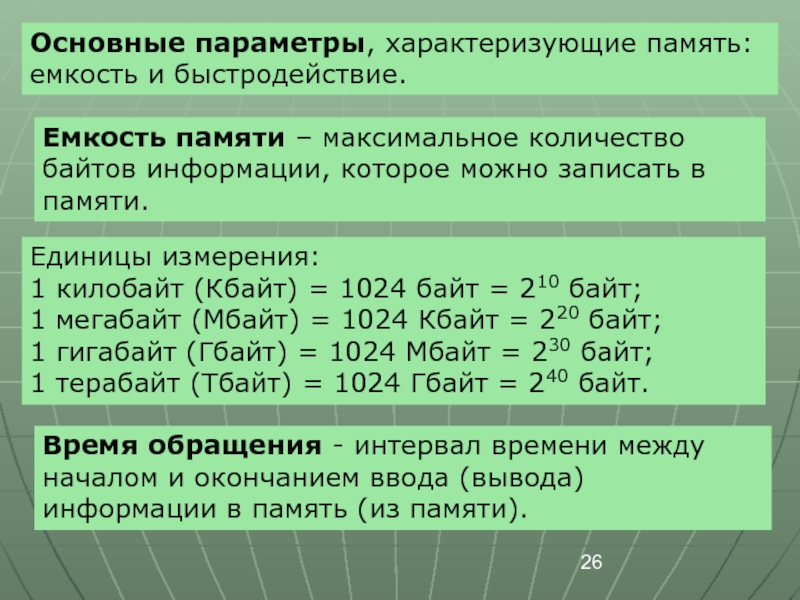

Слайд 26Основные параметры, характеризующие память: емкость и быстродействие.
Емкость памяти –
максимальное количество байтов информации, которое можно записать в памяти.
Единицы
измерения:
1 килобайт (Кбайт) = 1024 байт = 210 байт;
1 мегабайт (Мбайт) = 1024 Кбайт = 220 байт;
1 гигабайт (Гбайт) = 1024 Мбайт = 230 байт;
1 терабайт (Тбайт) = 1024 Гбайт = 240 байт.
Время обращения - интервал времени между началом и окончанием ввода (вывода) информации в память (из памяти).

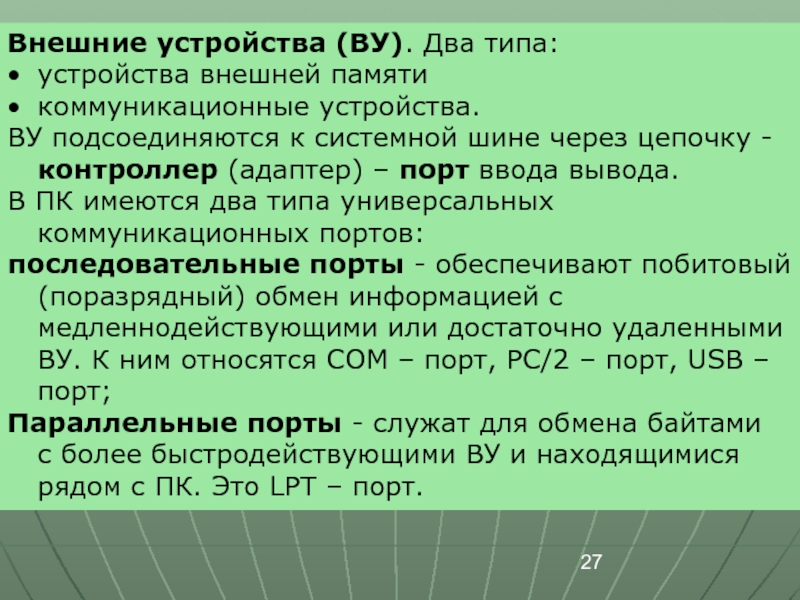

Слайд 27Внешние устройства (ВУ). Два типа:
устройства внешней памяти
коммуникационные устройства.
ВУ подсоединяются к
системной шине через цепочку - контроллер (адаптер) – порт ввода
вывода.
В ПК имеются два типа универсальных коммуникационных портов:
последовательные порты - обеспечивают побитовый (поразрядный) обмен информацией с медленнодействующими или достаточно удаленными ВУ. К ним относятся COM – порт, PC/2 – порт, USB – порт;
Параллельные порты - служат для обмена байтами с более быстродействующими ВУ и находящимися рядом с ПК. Это LPT – порт.

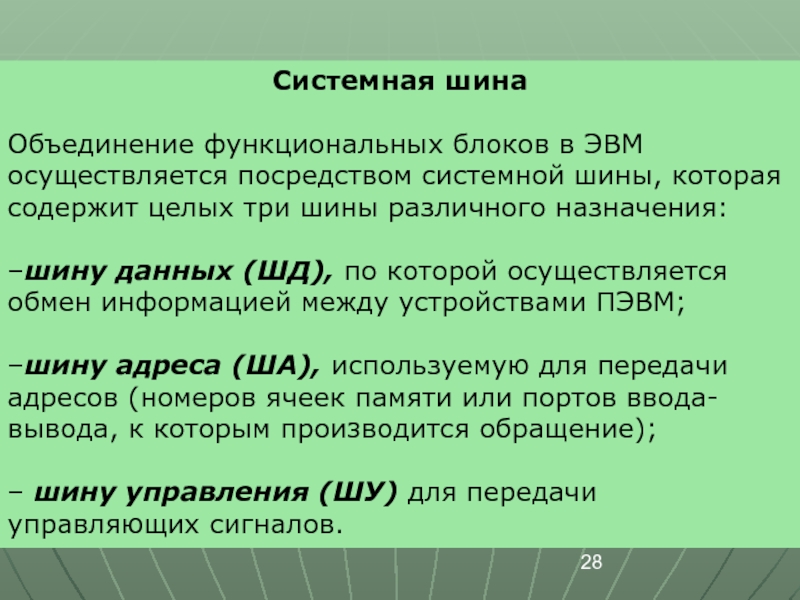

Слайд 28Системная шина
Объединение функциональных блоков в ЭВМ осуществляется посредством системной шины,
которая содержит целых три шины различного назначения:
–шину данных (ШД), по
которой осуществляется обмен информацией между устройствами ПЭВМ;
–шину адреса (ША), используемую для передачи адресов (номеров ячеек памяти или портов ввода-вывода, к которым производится обращение);
– шину управления (ШУ) для передачи управляющих сигналов.
Слайд 29Система команд ЭВМ
Система команд – набор команд, которые могут
выполняться ЦП.

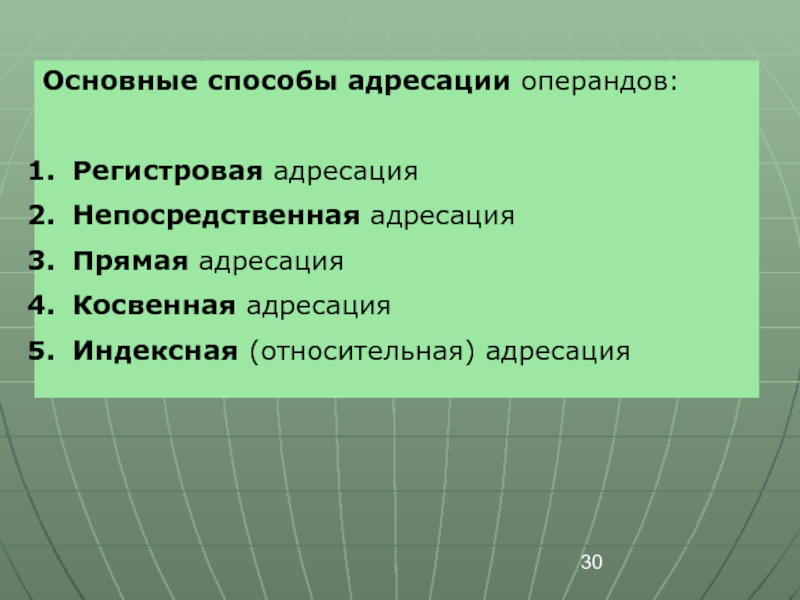

Слайд 30Основные способы адресации операндов:
Регистровая адресация
Непосредственная адресация
Прямая адресация
Косвенная адресация
Индексная (относительная) адресация
Слайд 31Прерывания в ПК
Прерывание - временное прекращение выполнения команд основной
программы с сохранением информации о ее текущем состоянии и передачей
управления специальной программе - обработчику прерываний.
Стек (магазинная память) представляет собой совокупность ячеек памяти с подразумеваемой адресацией, хранящих информацию, требуемую для возврата к выполнению прерванной (основной) программы.
Адресация в такой памяти реализуется с помощью указателя стека, находящегося в ЦП.
Обработка прерываний осуществляется контроллером прерываний
Слайд 32Механизм обслуживания прерывания
После получения сигнала о прерывании контроллер и
процессор приступают к его обслуживанию:
запоминается состояние прерванной (основной) программы;
распознается источник
прерывания;
организуется переход к подпрограмме обработки прерывания от данного источника;
выполняется подпрограмма обработки прерывания;
восстанавливается состояние прерванной (основной) программы и при возможности продолжается ее исполнение.
Слайд 33Принцип обслуживания запросов на прерывание от ВУ
Слайд 34Обобщенный алгоритм функционирования ПК
Слайд 35КОНТРОЛЬ
Тестовое задание № 1
Операционная часть команды называется…
a) операцией
b) операндом
c)
оператором
d) кодом операции

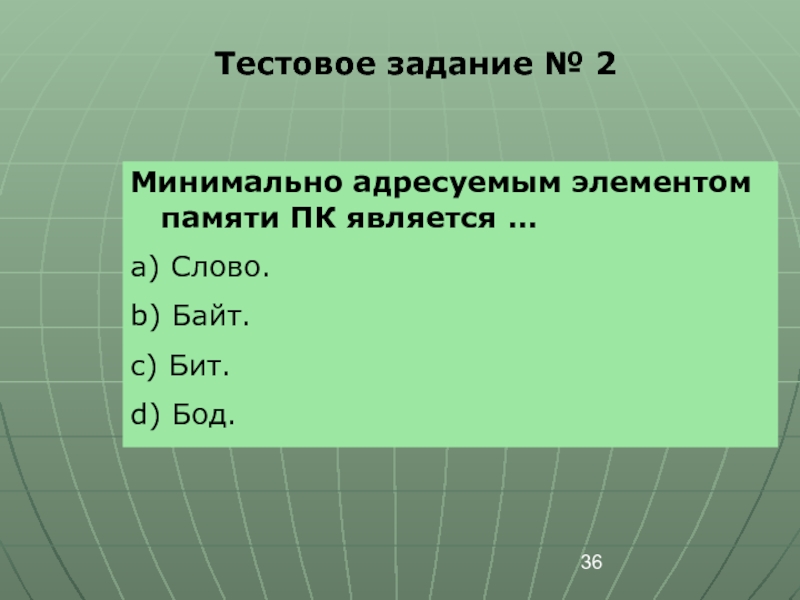

Слайд 36Тестовое задание № 2
Минимально адресуемым элементом памяти ПК является …
a)
Слово.
b) Байт.
c) Бит.
d) Бод.

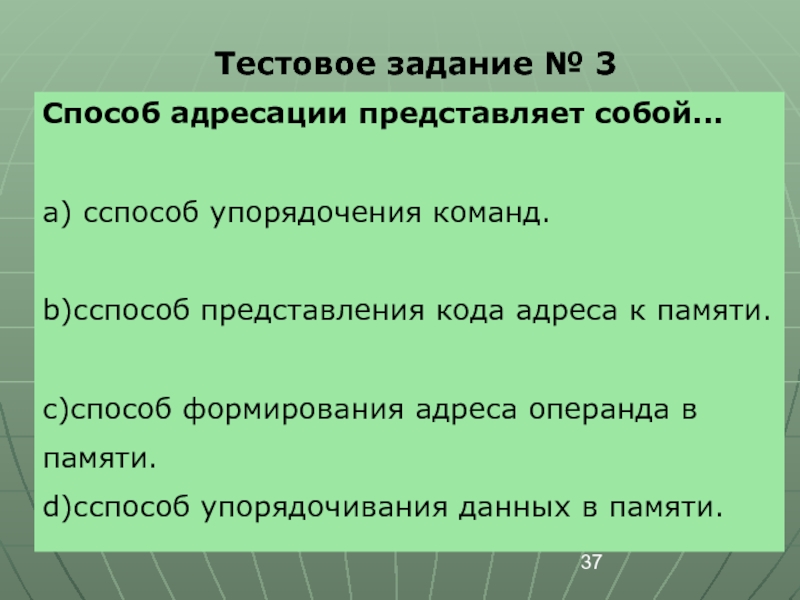

Слайд 37Тестовое задание № 3
Способ адресации представляет собой...
a) cспособ упорядочения команд.
b)cспособ
представления кода адреса к памяти.
c)способ формирования адреса операнда в
памяти.
d)cспособ упорядочивания данных в памяти.

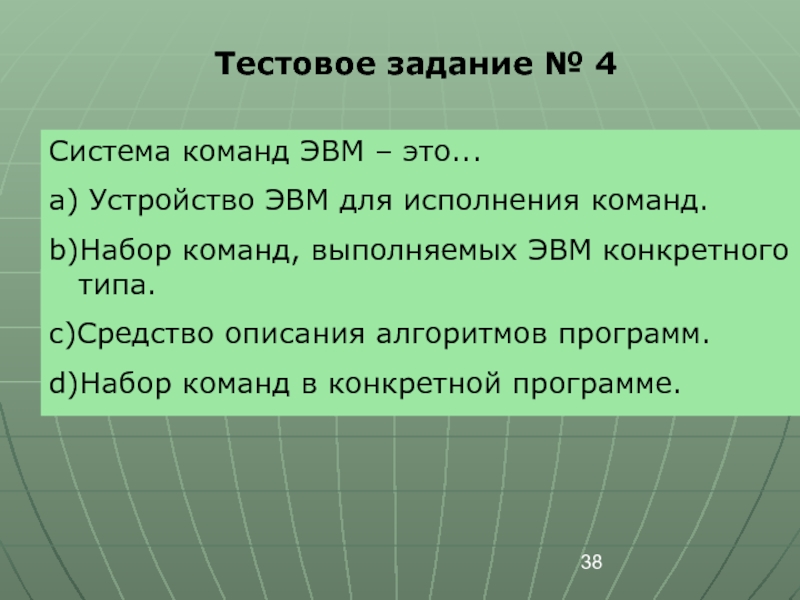

Слайд 38Тестовое задание № 4
Система команд ЭВМ – это...
a) Устройство ЭВМ
для исполнения команд.
b)Набор команд, выполняемых ЭВМ конкретного типа.
c)Средство описания алгоритмов
программ.
d)Набор команд в конкретной программе.
Слайд 39Тестовое задание № 5
Принципиальное отличие между оперативной и постоянной памятью
ПК заключается…
a) В отсутствии режима записи данных у постоянной памяти.
b)
В способах чтения информации.
c) В объёме хранимой информации.
d) В отсутствии режима записи данных у оперативной памяти.
