Классификация и условные обозначения полупроводниковых диодов

признакам:

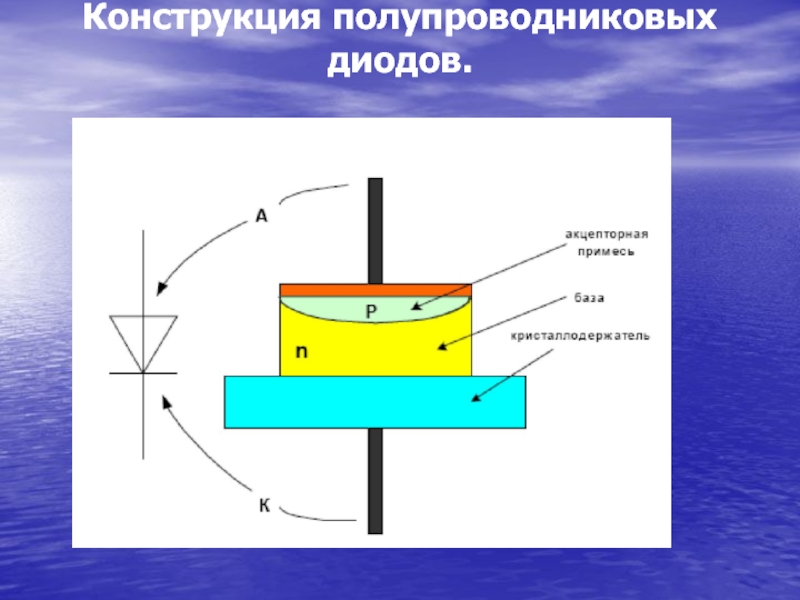

1] По конструкции:
плоскостные диоды; точечные диоды; микросплавные диоды.
2] По мощности:
маломощные;

средней мощности; мощные.
3] По частоте:
низкочастотные; высокочастотные; СВЧ.
4] По функциональному назначению:

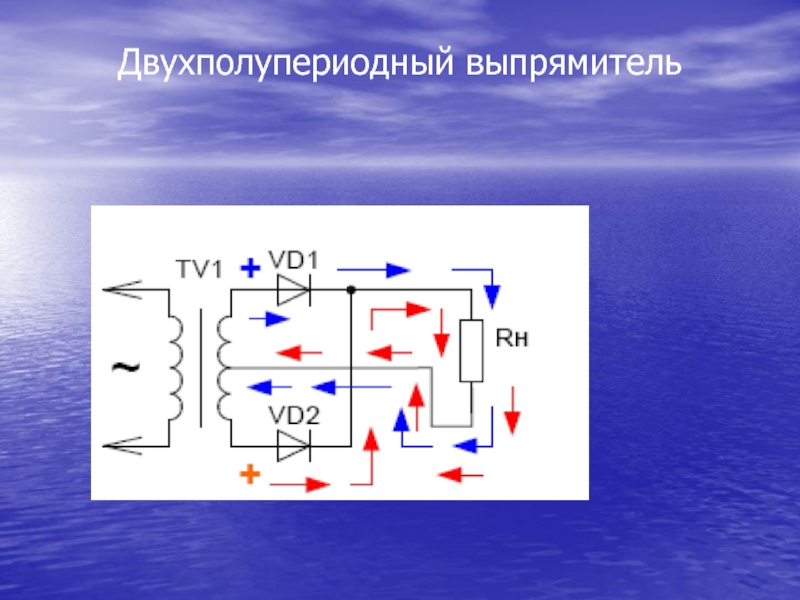

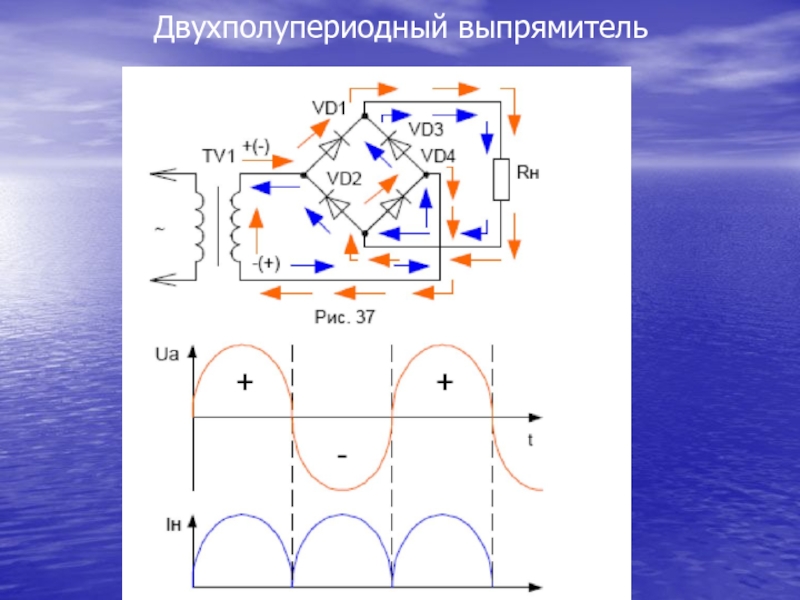

выпрямительные диоды; импульсные диоды; стабилитроны; варикапы; светодиоды; тоннельные диоды
и так далее.

два вида:
- маркировка диодов;
- условное графическое обозначение (УГО) – обозначение

на принципиальных электрических схемах.
К С -156 А
Г Д -507 Б
I II III IV
I – показывает материал полупроводника:
Г (1) – германий; К (2) – кремний; А (3) – арсенид галлия.
II – тип полупроводникового диода:
Д – выпрямительные, ВЧ и импульсные диоды;
А – диоды СВЧ;
C – стабилитроны;
В – варикапы;
И – туннельные диоды;
Ф – фотодиоды;
Л – светодиоды;
Ц – выпрямительные столбы и блоки.
III – три цифры – группа диодов по своим электрическим параметрам:
IV – модификация диодов в данной (третьей) группе.

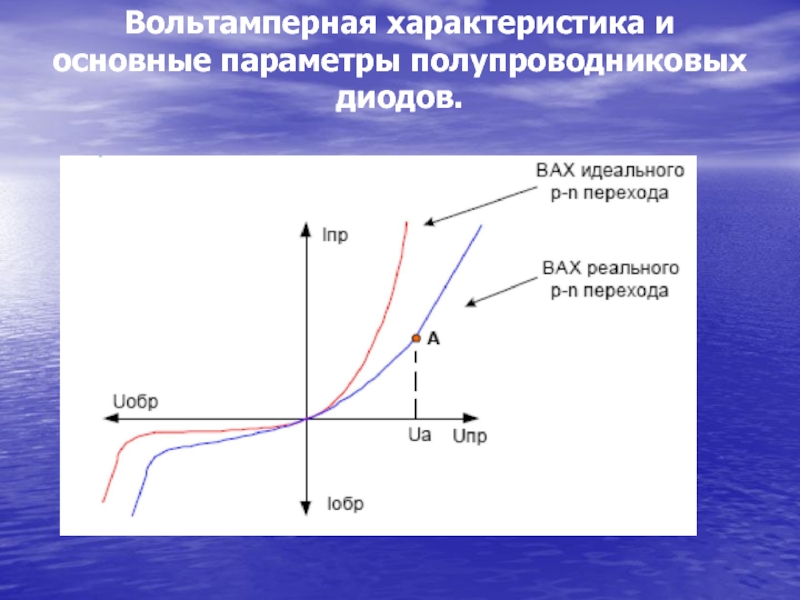

при максимальном прямом токе Uпр.max.
Максимально допустимое обратное напряжение Uобр.max

= ⅔ ∙ Uэл.проб.
Обратный ток при максимально допустимом обратном напряжении Iобр.max.
Прямое и обратное статическое сопротивление диода при заданных прямом и обратном напряжениях:
Прямое и обратное динамическое сопротивление диода:
