КЛАССИФИКАЦИЯ РЕГУЛЯТОРОВ ПО ВИДУ ИСПОЛЬЗУЕМОЙ ЭНЕРГИИИ

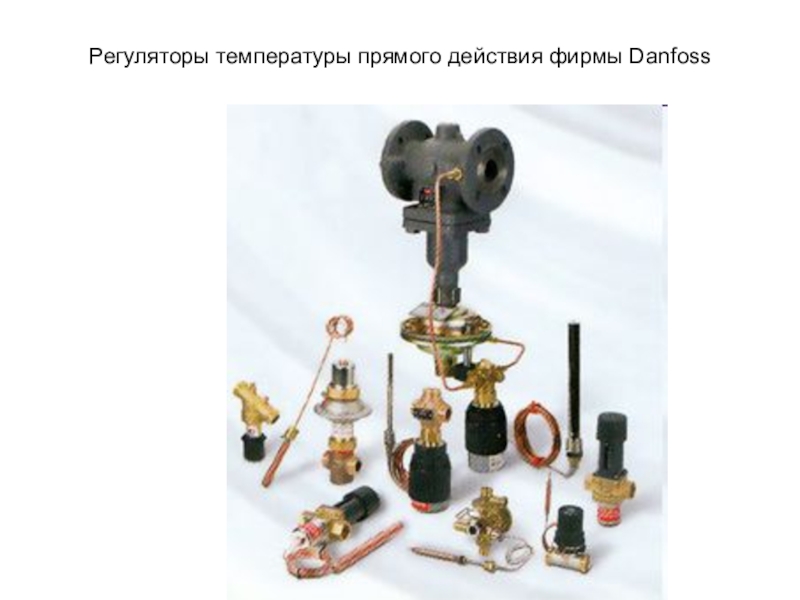

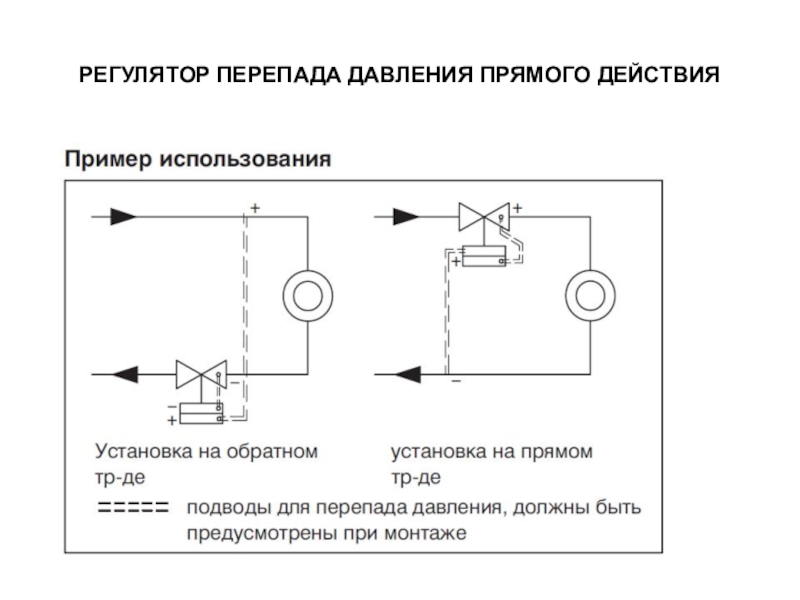

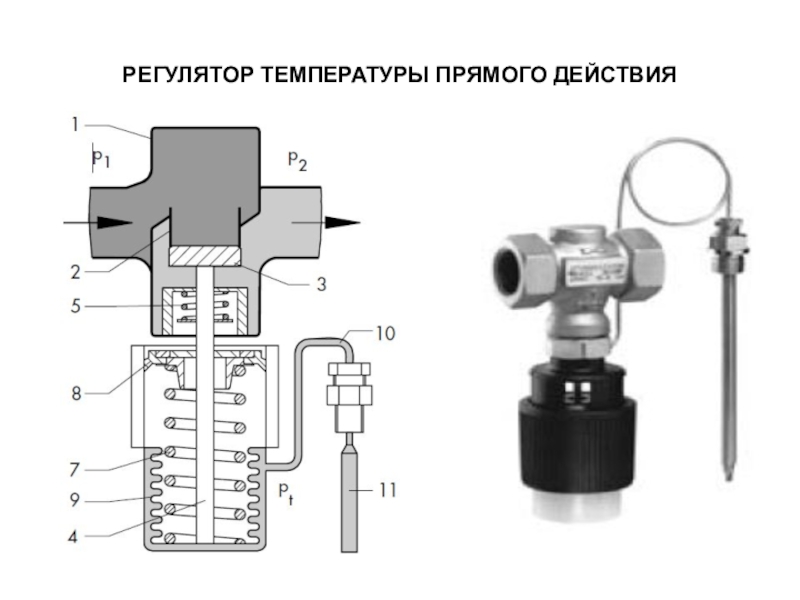

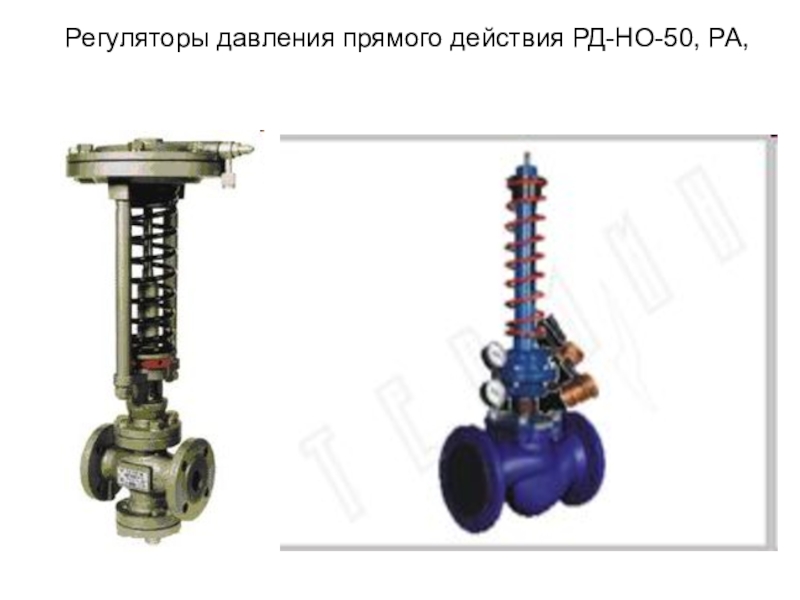

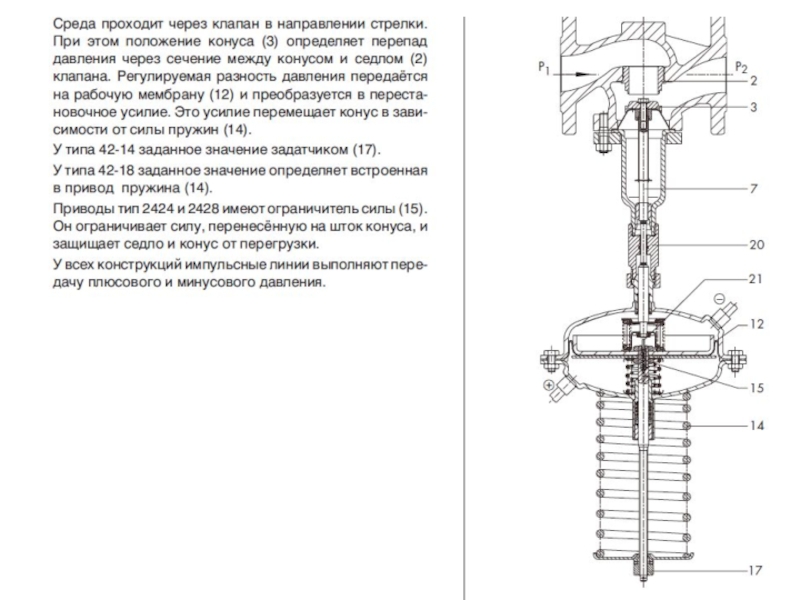

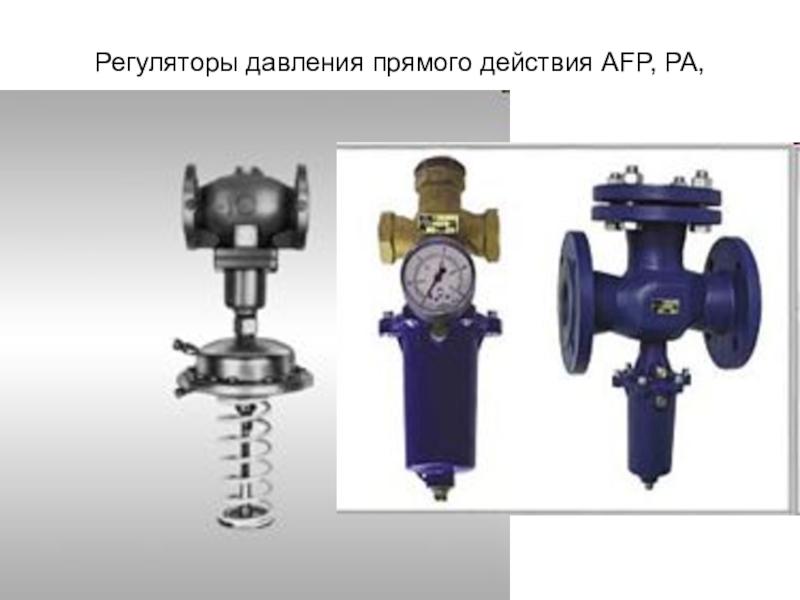

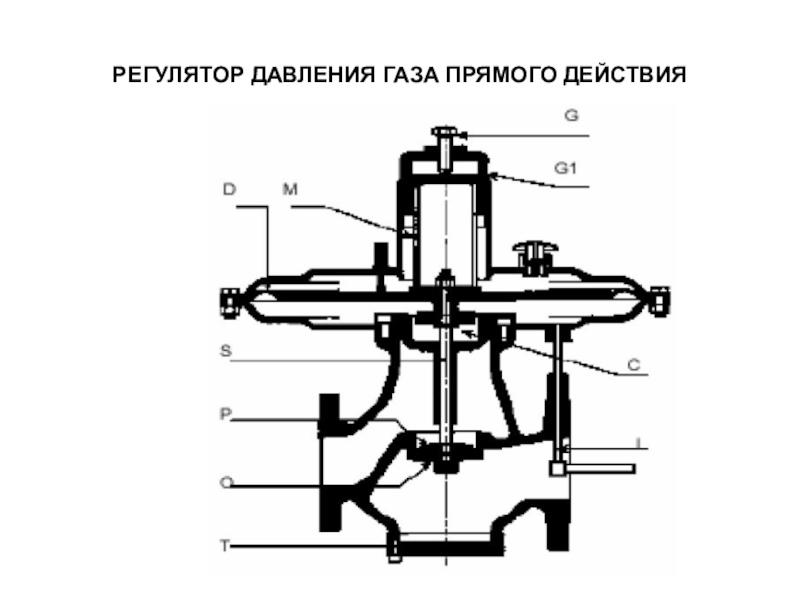

для перемещения регулирующего органа не используют внешних источников энергии, а

используют только энергию регулируемой среды.
Н Е Д О С Т А Т О К:
Сравнительно низкая чувствительность (зона нечувствительности 1 – 3 % от регулируемой величины)

2.Регуляторы косвенного (непрямого) действия
Используют внешние источники энергии. Делятся на 4 группы:
электрические;
гидравлические;
пневматические;
комбинированные.
Н Е Д О С Т А Т О К:
Необходим источник энергии (блок питания, насосная станция, компрессор).

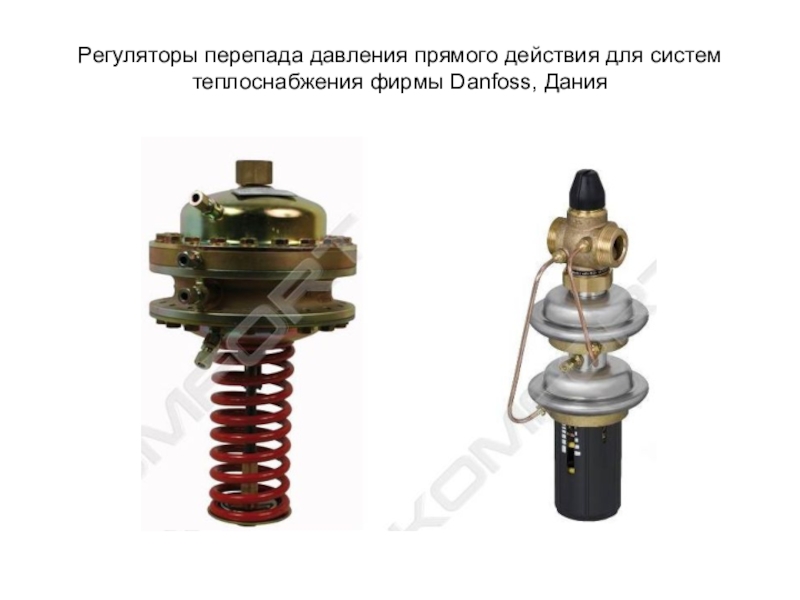

Дания

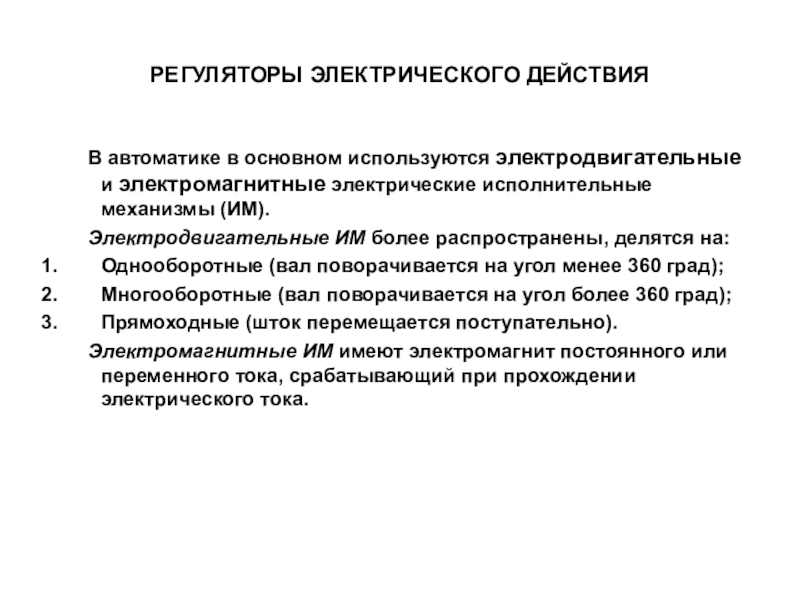

электрические исполнительные механизмы (ИМ).

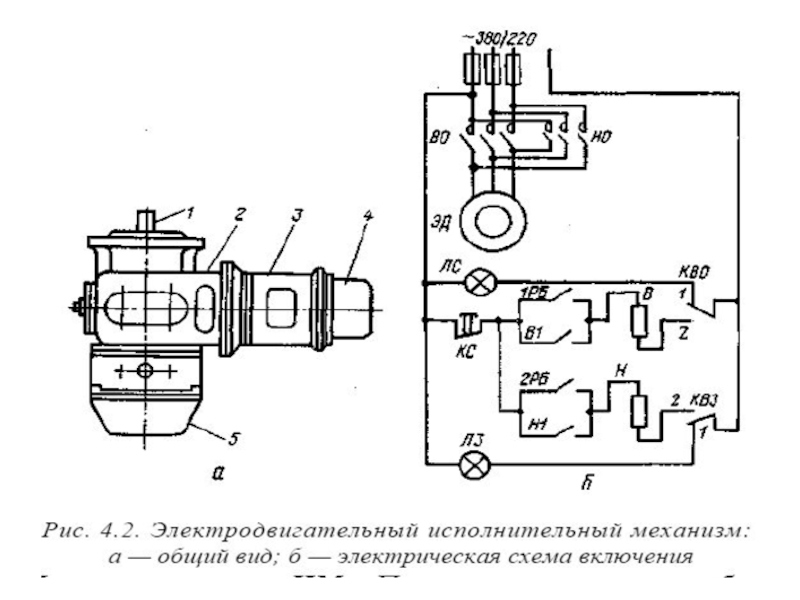

Электродвигательные ИМ более распространены, делятся на:
Однооборотные (вал

поворачивается на угол менее 360 град);

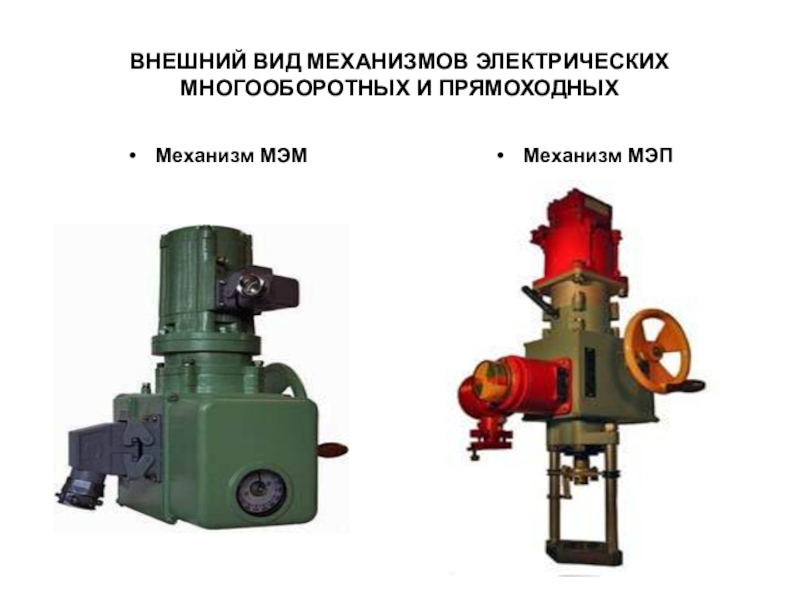

Многооборотные (вал поворачивается на угол более 360 град);
Прямоходные (шток перемещается поступательно).
Электромагнитные ИМ имеют электромагнит постоянного или переменного тока, срабатывающий при прохождении электрического тока.

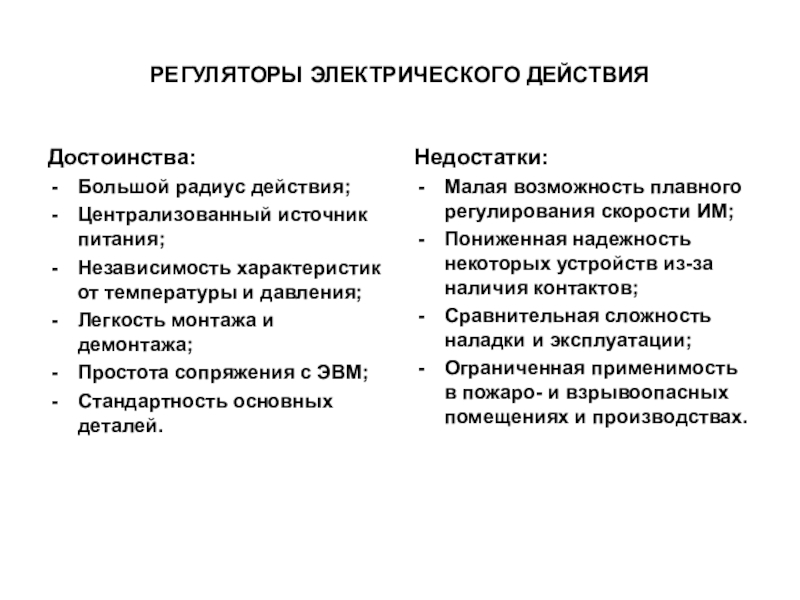

и давления;
Легкость монтажа и демонтажа;
Простота сопряжения с ЭВМ;
Стандартность основных деталей.

Недостатки:
Малая возможность плавного регулирования скорости ИМ;
Пониженная надежность некоторых устройств из-за наличия контактов;
Сравнительная сложность наладки и эксплуатации;
Ограниченная применимость в пожаро- и взрывоопасных помещениях и производствах.

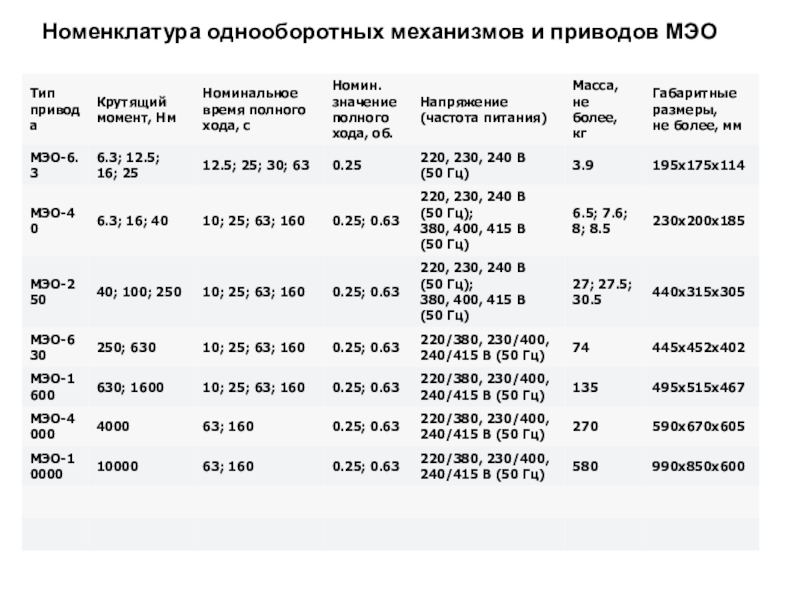

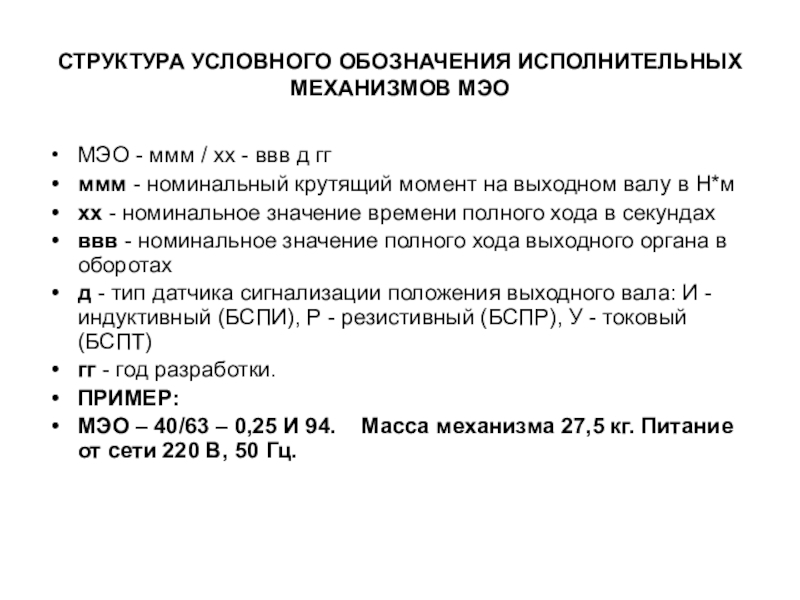

- ввв д гг
ммм - номинальный крутящий момент на выходном

валу в Н*м
хх - номинальное значение времени полного хода в секундах
ввв - номинальное значение полного хода выходного органа в оборотах
д - тип датчика сигнализации положения выходного вала: И - индуктивный (БСПИ), Р - резистивный (БСПР), У - токовый (БСПТ)
гг - год разработки.
ПРИМЕР:

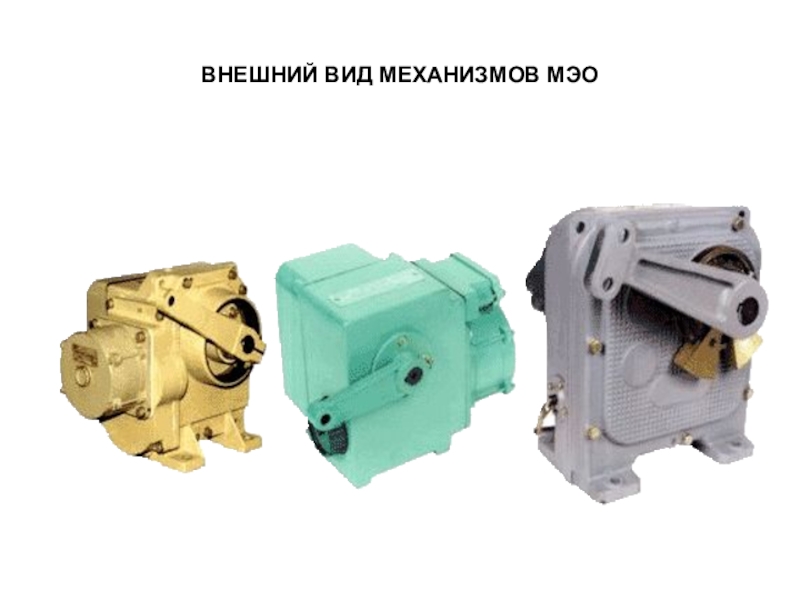

МЭО – 40/63 – 0,25 И 94. Масса механизма 27,5 кг. Питание от сети 220 В, 50 Гц.

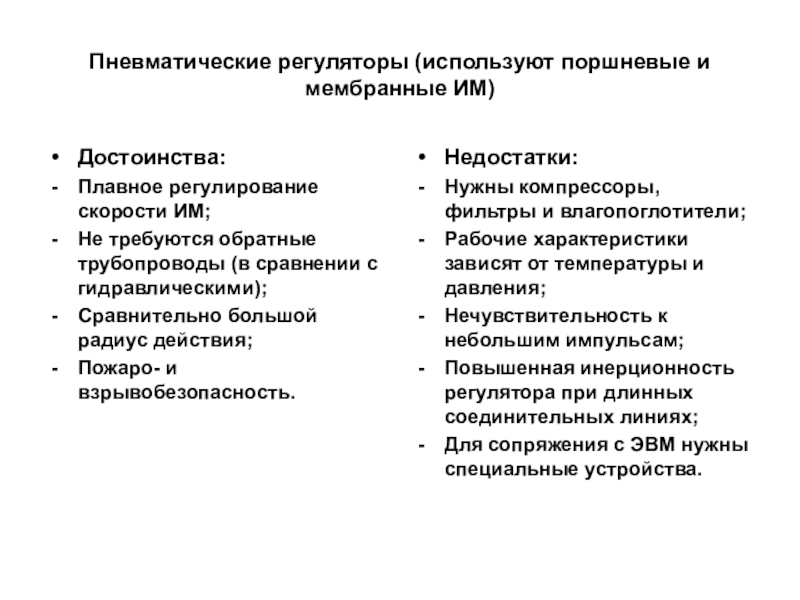

ИМ;
Не требуются обратные трубопроводы (в сравнении с гидравлическими);
Сравнительно большой радиус

действия;
Пожаро- и взрывобезопасность.

Недостатки:
Нужны компрессоры, фильтры и влагопоглотители;
Рабочие характеристики зависят от температуры и давления;
Нечувствительность к небольшим импульсам;
Повышенная инерционность регулятора при длинных соединительных линиях;
Для сопряжения с ЭВМ нужны специальные устройства.

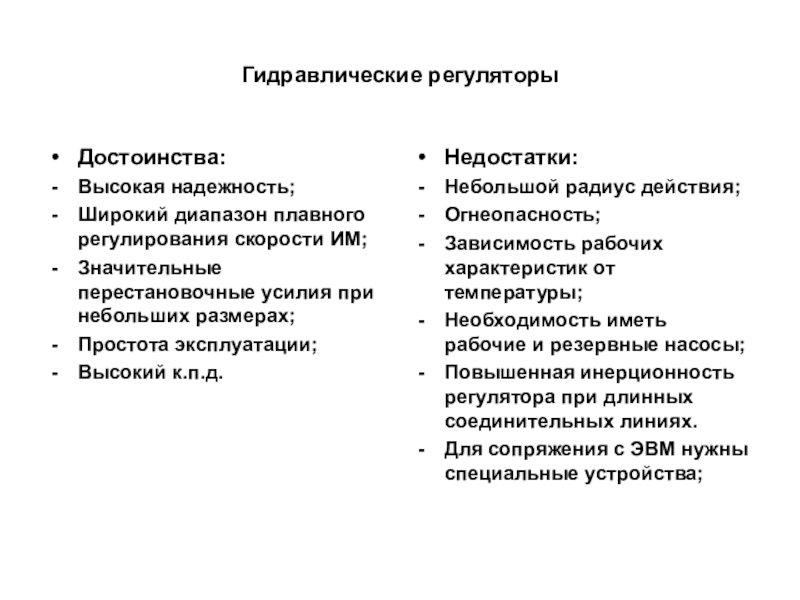

при небольших размерах;
Простота эксплуатации;
Высокий к.п.д.
Недостатки:
Небольшой радиус действия;
Огнеопасность;
Зависимость рабочих характеристик от

температуры;
Необходимость иметь рабочие и резервные насосы;
Повышенная инерционность регулятора при длинных соединительных линиях.
Для сопряжения с ЭВМ нужны специальные устройства;

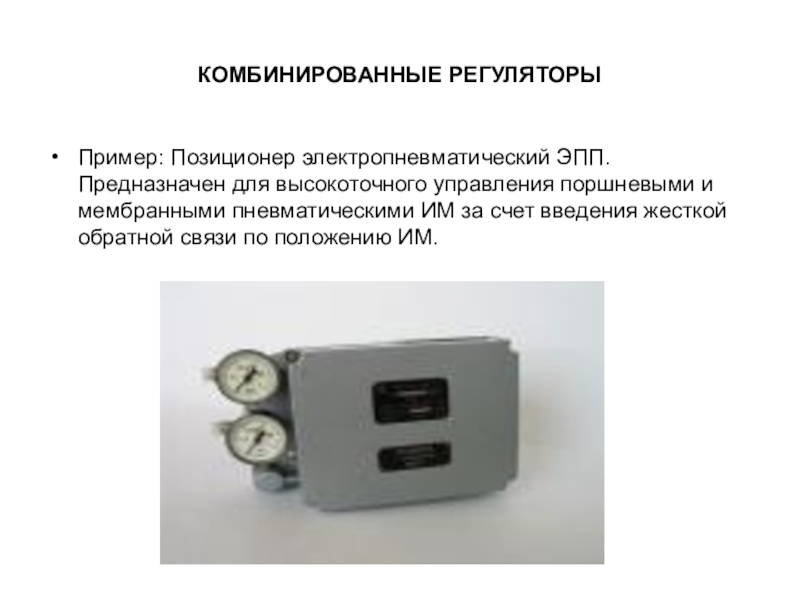

и мембранными пневматическими ИМ за счет введения жесткой обратной связи

по положению ИМ.
