КӨМІРТЕКТІ БОЛАТТЫ ТЕРМИЯЛЫҚ ӨҢДЕУ
Содержание
- 1. КӨМІРТЕКТІ БОЛАТТЫ ТЕРМИЯЛЫҚ ӨҢДЕУ
- 2. Термиялық өңдеудің негізгі факторлары - температура және уақыт t – температура τ – уақыт
- 3. Болатты қыздыру температуралары көрсетілген Fe - Fe3C

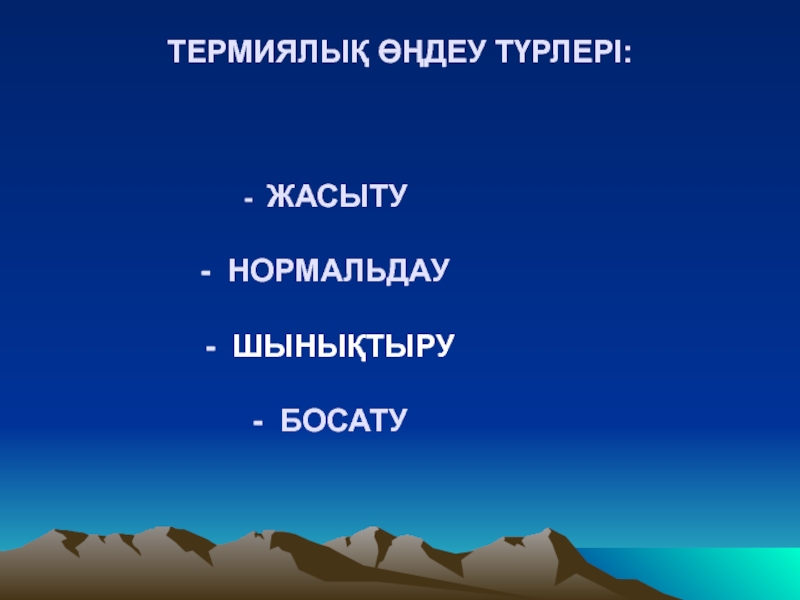

- 4. ТЕРМИЯЛЫҚ ӨҢДЕУ ТҮРЛЕРІ: ЖАСЫТУ НОРМАЛЬДАУ - ШЫНЫҚТЫРУ - БОСАТУ
- 5. Жасыту және нормальдау1-ші текті жасыту - диффузиялық
- 6. Жасыту және нормальдау кезіндегі қыздыру температуралары 1
- 7. Жасыту температуралары ТОЛЫҚ -
- 8. Болатты шынықтыру үшін қыздыру температуралары көрсетілген Fe - Fe3C диаграммасы
- 9. ШЫНЫҚТЫРУ ТОЛЫҚ -
- 10. БОСАТУ ТҮРЛЕРІ:ТӨМЕНГІ ТЕМПЕРАТУРАЛЫ БОСАТУ
- 11. Скачать презентанцию

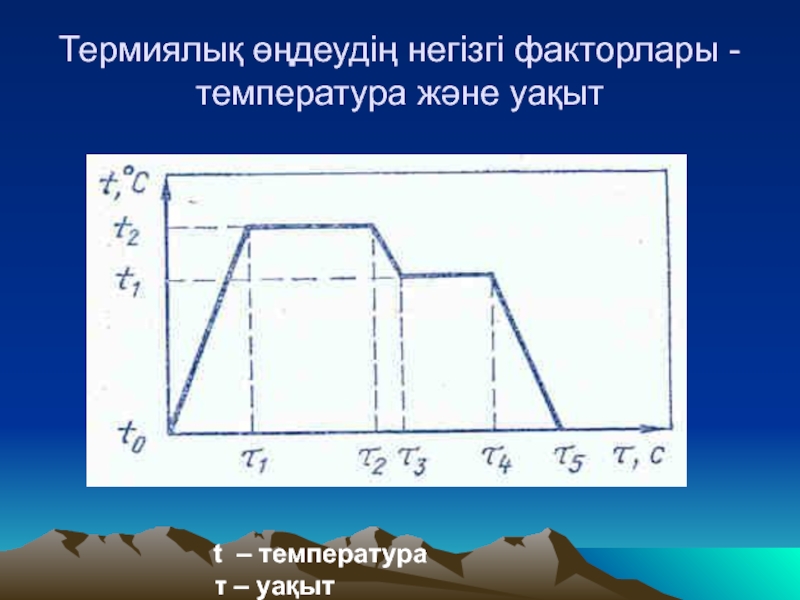

Термиялық өңдеудің негізгі факторлары - температура және уақыт t – температура τ – уақыт
Слайды и текст этой презентации
Слайд 3Болатты қыздыру температуралары көрсетілген Fe - Fe3C диаграммасы
А1 - PSK,
(П→А) (А→П)
А3 - GS, (Ф→А)
(А→Ф)Аcт- SE (Ц→А) (А→Ц)
Слайд 5Жасыту және нормальдау
1-ші текті жасыту
- диффузиялық жасыту;
- қайта кристалдандыруға жасыту;
- ішкі кернеулерді жою үшін
жасыту.2-ші текті жасыту
- толық жасыту,
- толық емес жасыту;
- нормальдау.
Слайд 6Жасыту және нормальдау кезіндегі қыздыру температуралары
1 - диффузиялық жасыту;
2 - қайта кристалдандыруға жасыту;
3 - ішкі кернеулерді
жою үшін жасыту.4 - толық жасыту,
5 - толық емес жасыту; 6 - нормальдау.
Слайд 7Жасыту температуралары
ТОЛЫҚ -
GS + (30…50)0С
ТОЛЫҚ ЕМЕС - PSK + (30…50)0СҚАЙТА КРИСТАЛДАУ - 600 - 7000С
ДИФФУЗИЯЛЫҚ - 1100 - 12000С
(ГОМОГЕНИЗАЦИЯЛЫҚ)
НОРМАЛЬДАУ – жасытудың түрі
GSE + (30…50)0С

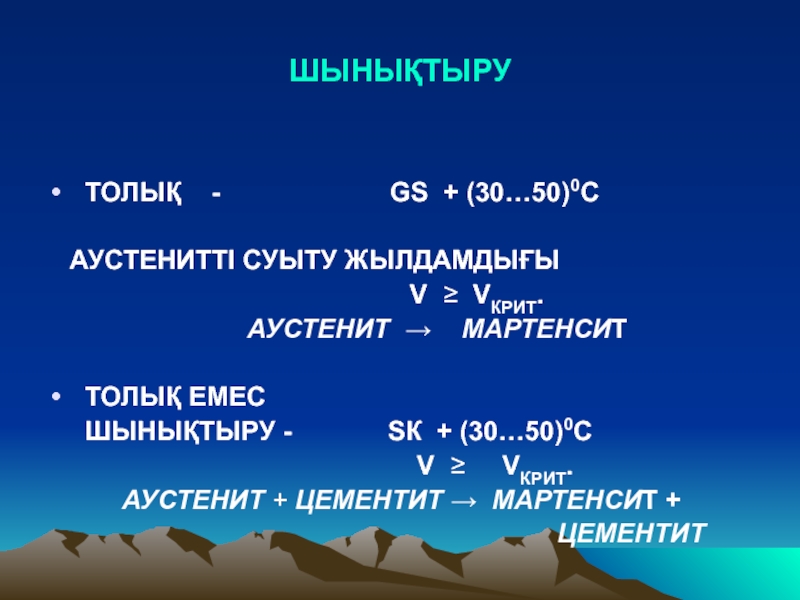

Слайд 9ШЫНЫҚТЫРУ
ТОЛЫҚ -
GS + (30…50)0С
АУСТЕНИТТІ
СУЫТУ ЖЫЛДАМДЫҒЫ V ≥ VКРИТ.
АУСТЕНИТ → МАРТЕНСИТ
ТОЛЫҚ ЕМЕС
ШЫНЫҚТЫРУ - SК + (30…50)0С
V ≥ VКРИТ.
АУСТЕНИТ + ЦЕМЕНТИТ → МАРТЕНСИТ +
ЦЕМЕНТИТ

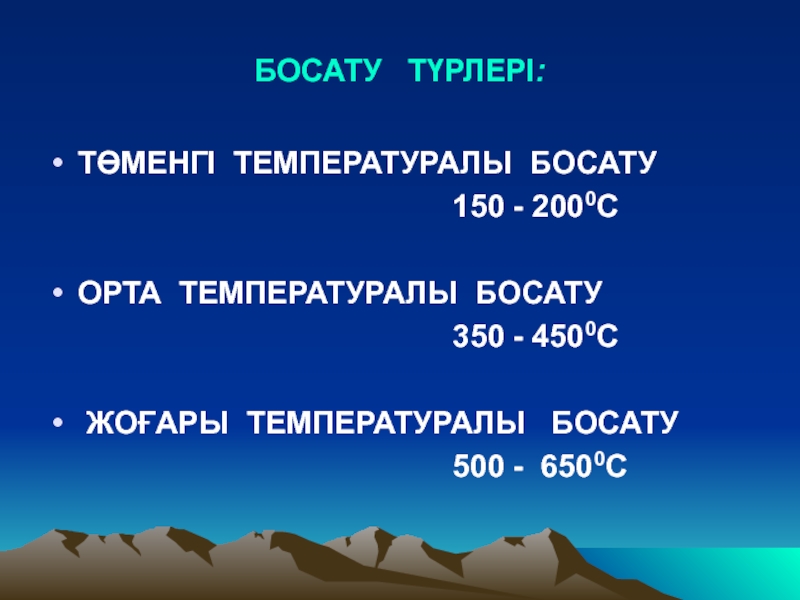

Слайд 10БОСАТУ ТҮРЛЕРІ:
ТӨМЕНГІ ТЕМПЕРАТУРАЛЫ БОСАТУ
150 - 2000С
ОРТА ТЕМПЕРАТУРАЛЫ БОСАТУ
350 - 4500С
ЖОҒАРЫ ТЕМПЕРАТУРАЛЫ БОСАТУ
500 - 6500С
