Тема № 7 «Радиостанции средней мощности».Занятие № 2 «Антенно-мачтовые устройства радиостанции Р-161А-2М».
Слайды и текст этой презентации
Слайд 1КНИТУ-КАИ им. А.Н. Туполева
Военная кафедра
ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЙ СО СТУДЕНТАМИ
ПО
ВОЕННО-ТЕХНИЧЕСКОЙ ПОДГОТОВКЕ
Слайд 2
Тема № 7
«Радиостанции средней мощности».
Занятие № 2
«Антенно-мачтовые
устройства радиостанции Р-161А-2М».
Слайд 3 Цели занятия:
Изучить общую характеристику антенно-мачтовых устройств радиостанции Р-161А-2М.
Изучить питание
и коммутацию антенн радиостанции Р-161А-2М.
Изучить порядок выбора антенн для ведения
радиосвязи.
Слайд 4Вопросы занятия:
1. Общая характеристика АМУ радиостанции Р-161А-2М.
2. Питание и коммутация
антенн радиостанции Р-161А-2М.
3. Выбор антенн для ведения связи.
Слайд 5Вопрос 1. Общая характеристика АМУ радиостанции Р-161А-2М.
Антенно-фидерные устройства радиостанции
Для обеспечения
различных вариантов боевого использования радиостанции в ее комплект входит передающие
и приемные антенны.Комплект антенн может быть развернут в различных вариантах на двух телескопических мачтах высотой 12 м.
Для развертывания всего комплекта антенн требуется площадка размером 150 х 100 м.
Слайд 7Приемные антенны
1. Ферритовая антенна приемная (ФАП),
2. Антенна АШ-3м,
3. Диполь
Д2х13 (ВН 13/8,5),
4. V-образная антенна (ВН 46/12),
5. λ-образная антенна,
6. Приемная ЛПА.
Слайд 9Передающие антенны
1. V-образная антенна (ВН 46/12),
2. λ-образная антенна 60/15,
3.
Диполь Д 2х40 (ВН 40/12),
4. Диполь Д 2х13 (ВН 13/8,5),
5. Т‑образные антенны
Т2х40 (ТН-40/12, ТН-13/8,5), 6. Антенна штырь 4м,
7. Антенна зенитного излучения (ДШАЗИ),
8. Логопериодическая антенна,
9. Широкодиапазонная антенна.
Слайд 11
Передающая и приемная V-образные антенны (ВН 46/12):
предназначены для обеспечения
радиосвязи на стоянке ионосферными волнами в диапазоне 10-30 МГц на
дальности свыше 800 км.

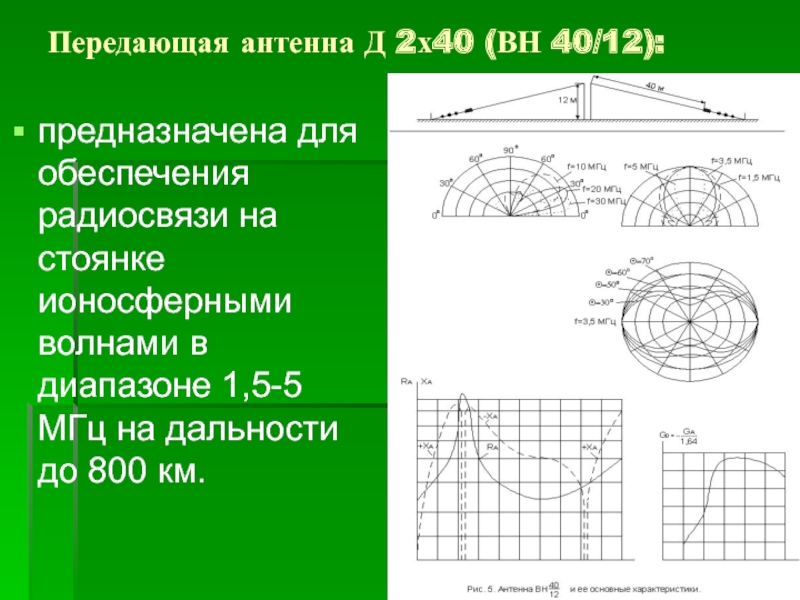

Слайд 12Передающая антенна Д 2х40 (ВН 40/12):
предназначена для обеспечения радиосвязи на стоянке
ионосферными волнами в диапазоне 1,5-5 МГц на дальности до 800
км.

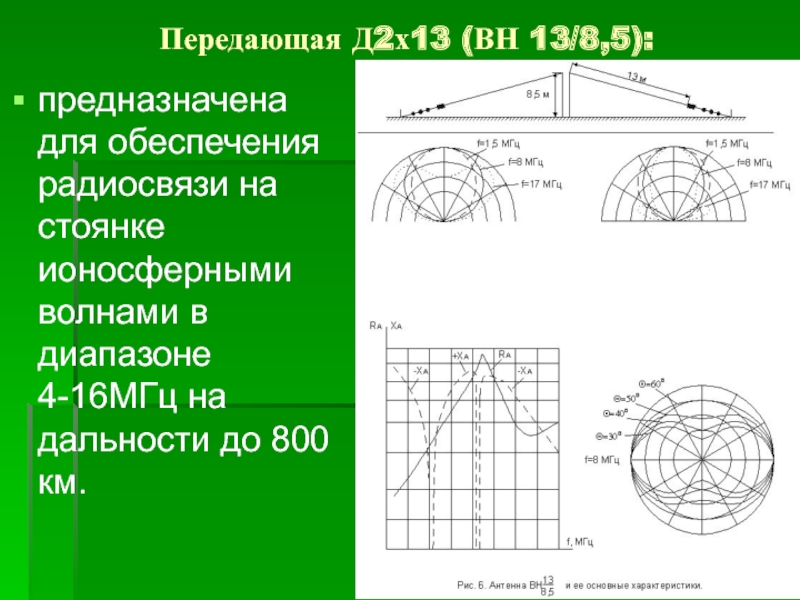

Слайд 13Передающая Д2х13 (ВН 13/8,5):
предназначена для обеспечения радиосвязи на стоянке ионосферными
волнами в диапазоне 4-16МГц на дальности до 800 км.
Слайд 14Приемная Д2х13 (ВН 13/8,5):
применяется в диапазоне 1,5-16 МГц.
Развертывается на второй
телескопической
мачте.
Слайд 15Передающая Т‑ образная антенна Т2х40 (ТН-40/12) :
на стоянке,
земными
волнами,
диапазон: 1,5-2 МГц,
дальность до 70 км.
Образуется из ВН 40/12
путем замыкания проводов фидера в СКУ.
Слайд 16Передающая ТН-13/8,5:
- на стоянке,
- земными волнами,
- диапазон: 2-5 МГц,
-
до 70 км.
Образуется из ВН 13/8,5 путем замыкания
проводов фидера в
СКУ.

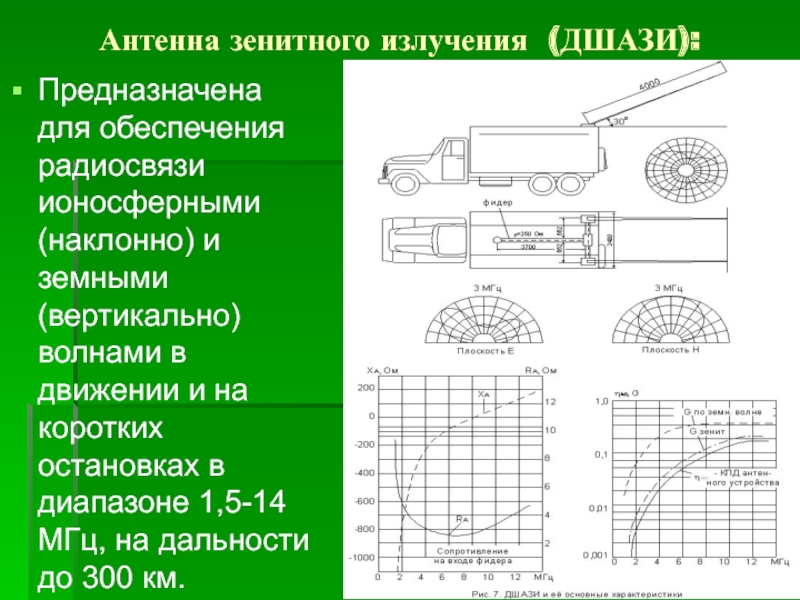

Слайд 17Антенна зенитного излучения (ДШАЗИ):
Предназначена для обеспечения радиосвязи ионосферными (наклонно) и
земными (вертикально) волнами в движении и на коротких остановках в
диапазоне 1,5-14 МГц, на дальности до 300 км.
Слайд 18Антенна АШ-4 м
устанавливается на крыше кузова и предназначена для обеспечения
радиосвязи в движении земными волнами в диапазоне частот 14...50,0 МГц
на расстояния до 75 км.
Слайд 19Антенна АШ-3 м
образуется из АШ-4 м путем снятия с него
верхнего колена и предназначена для работы в диапазоне частот 50,0...60,0
МГц на расстояния до 75 км.

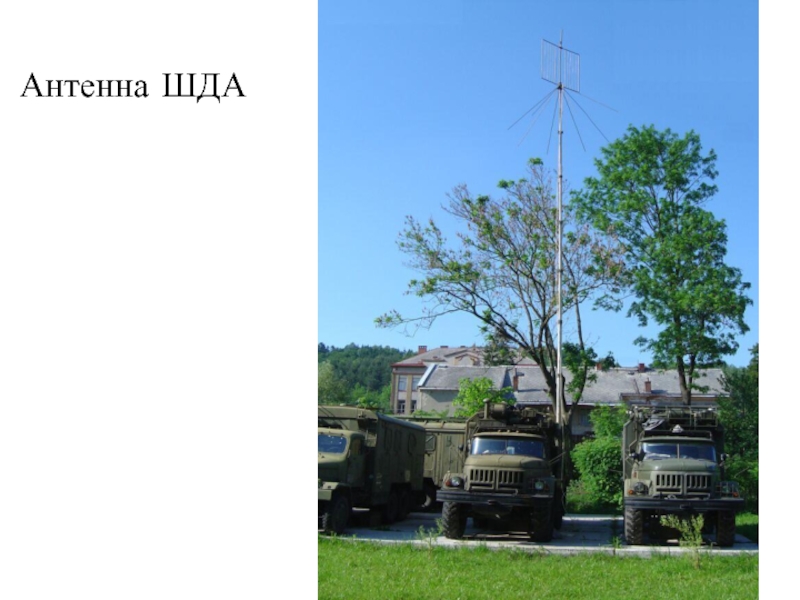

Слайд 20Антенна ШДА
предназначена для обеспечения радиосвязи земными волнами в диапазоне частот
30,0...60,0 МГц на дальности до 80 км.
Слайд 22- образная антенна
60/15
предназначена для обеспечения радиосвязи земными волнами
на стоянке в диапазоне частот 20,0...60,0 МГц на дальности до
150 км.
Слайд 23- образная антенна
46/15
образуется из V- образной ВH 46/12
сближением лучей до 1,5 м и изменением коммутации на симметрирующем
трансформаторе.
Слайд 24Логопериодическая антенна (ЛПА)
предназначена для обеспечения радиосвязи на стоянке земными волнами
в диапазоне частот 40,0...60,0 МГц на расстояния до 200 км.
Слайд 25Ферритовая приемная антенна ФАП
предназначена для приема радиосигналов при дуплексной работе
на стоянке и в движении ионосферными и земными волнами в
диапазоне частот 1,5..14 МГц.

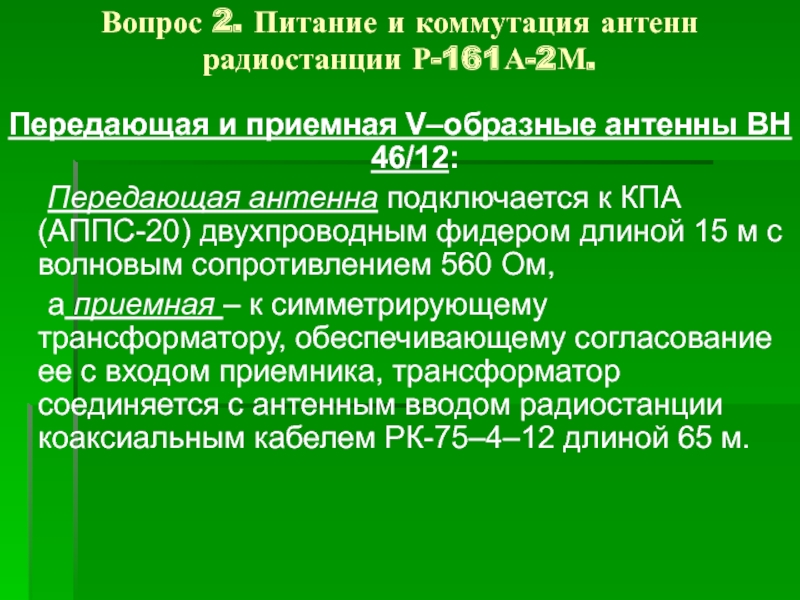

Слайд 26Вопрос 2. Питание и коммутация антенн радиостанции Р-161А-2М.
Передающая и
приемная V–образные антенны ВН 46/12:
Передающая антенна подключается к КПА (АППС-20)
двухпроводным фидером длиной 15 м с волновым сопротивлением 560 Ом, а приемная – к симметрирующему трансформатору, обеспечивающему согласование ее с входом приемника, трансформатор соединяется с антенным вводом радиостанции коаксиальным кабелем РК-75–4–12 длиной 65 м.
Слайд 29Передающая антенна
ВН 40/12 (Д2х40):
Антенна подключается к КПА двухпроводным фидером
длиной 15 м и волновым сопротивлением 560 Ом.
Слайд 30Передающая антенна симметричный наклонный вибратор ВН 13/8,5:
подключается к КПА двухпроводным
фидером длиной 13,5 м с волновым сопротивлением 560 Ом.
Слайд 31Приемная антенна
ВН 13/8,5:
подключается к коммутатору приемных антенн (КПрА) через
симметрирующий трансформатор коаксиальным кабелем
РК75–4–12 длиной 65 м.

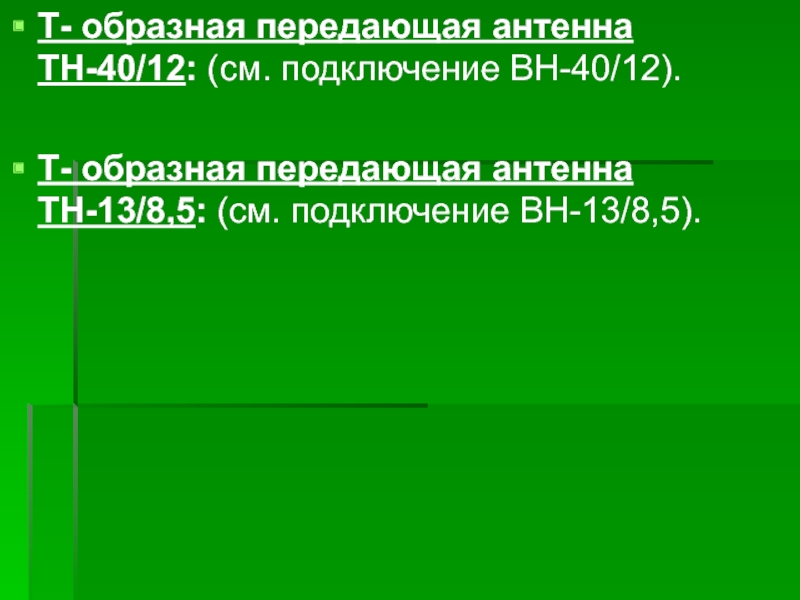

Слайд 32Т- образная передающая антенна ТН-40/12: (см. подключение ВН-40/12).
Т- образная передающая
антенна ТН-13/8,5: (см. подключение ВН-13/8,5).
Слайд 33Двухштыревая антенна зенитного излучения (ДШАЗИ):
Коаксиальные линии с волновым сопротивлением соединяют
полотно антенны с выходом СКУ через устройство коррекционное.

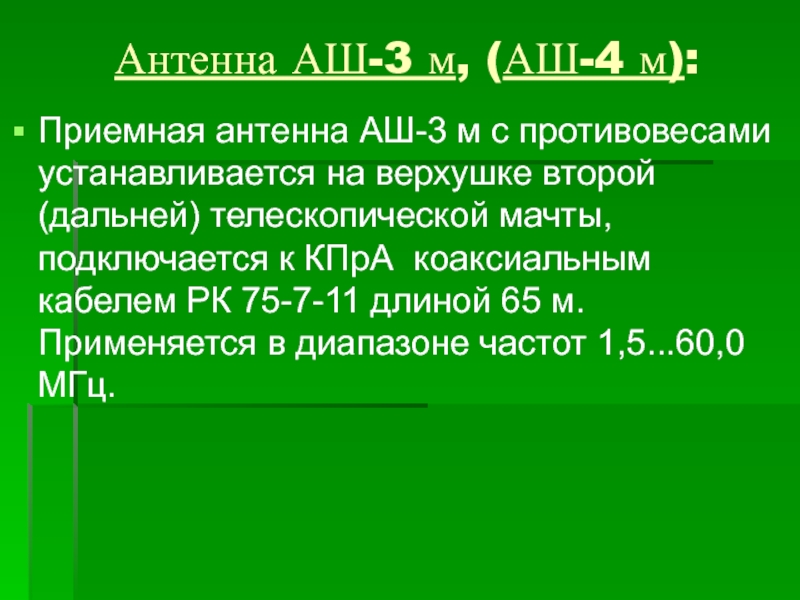

Слайд 34Антенна АШ-3 м, (АШ-4 м):
Приемная антенна АШ-3 м с противовесами
устанавливается на верхушке второй (дальней) телескопической мачты, подключается к КПрА
коаксиальным кабелем РК 75-7-11 длиной 65 м. Применяется в диапазоне частот 1,5...60,0 МГц.
Слайд 35Антенна ШДА:
Антенна устанавливается на верху ближней телескопической мачты и подключается
к ВЧ разъему на левой стенке кузова коаксиальным кабелем РК
75-7-21 длиной 25 м.
Слайд 36- образная антенна
60/15:
К дальнему концу луча 60 м
подключается нагрузка–резистор сопротивлением 400 Ом и противовес. Мощность рассеяния резистора
приемной антенны 5 Вт, передающей – 240 Вт.Луч 15 м подключается к согласующему трансформатору с противовесом. Трансформатор передающей антенны устанавливается на треногу и соединяется коаксиальным кабелем РК 75-7-21 длиной 25 м с антенным вводом “”. Трансформатор приемной антенны подключается коаксиальным кабелем РК 75-4-12 длиной 65 м к КПрА.
Слайд 37 - образная антенна 46/15:
Для - образной антенны трансформатор
является только согласующим, поэтому оба конца фидера подключаются к одной
клемме трансформатора, а вторая клемма соединяется с корпусом перемычкой.
Слайд 38Логопериодическая антенна (ЛПА):
Передающая антенна подключается к антенному вводу “ЛПА” коаксиальным
кабелем РК 75-7-21 длиной 25 м, приемная – к КПрА
коаксиальным кабелем РК 75-7-11 длиной 65 м.

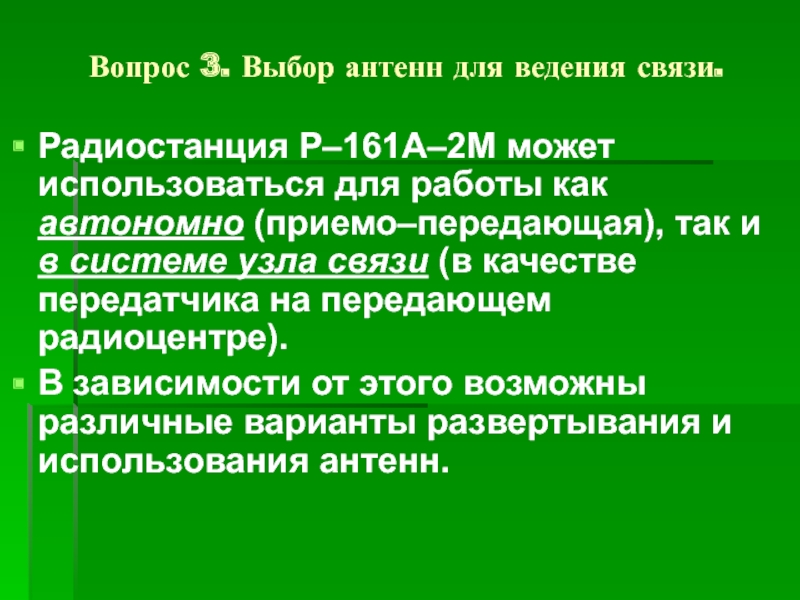

Слайд 39Вопрос 3. Выбор антенн для ведения связи.
Радиостанция Р–161А–2М может
использоваться для работы как автономно (приемо–передающая), так и в системе
узла связи (в качестве передатчика на передающем радиоцентре).В зависимости от этого возможны различные варианты развертывания и использования антенн.

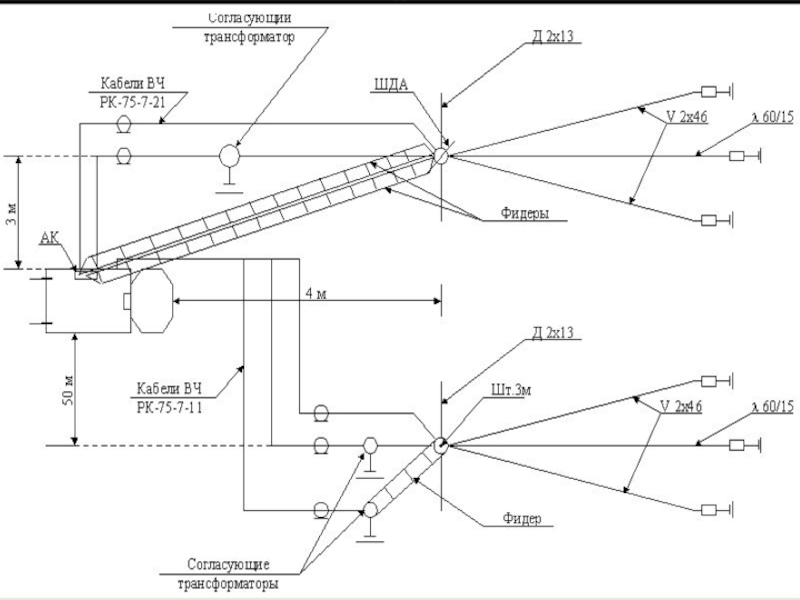

Слайд 40При автономной работе радиостанции передающие и приемные антенны развертываются на
двух телескопических мачтах по двум возможным вариантам:
По первому варианту развертывают
антенны для работы в КВ диапазоне на дальности связи свыше 800 км с возможностью перехода для работы на дальности до 800 км, а в УКВ диапазоне – до 80 км.По второму варианту развертывают антенны для работы в КВ диапазоне до 800 км с возможностью перехода для работы на дальности свыше 800 км, а в УКВ диапазоне – до 200 км.
Слайд 43При работе в системе узла связи радиостанция используется только как
передающая.
В этом случае на обеих телескопических мачтах развертывают передающие антенны
по двум вариантам.По первому варианту для работы в КВ диапазоне на дальности до и свыше 800 км, а также в УКВ диапазоне на дальности до 80 км развертывают на первой мачте антенны: ВН 46/12, ВН 13/8,5 и ШДА, а на второй мачте: ВН 40/12, 60/15 и антенну РРС.
По второму варианту вместо антенны ШДА для обеспечения связи в УКВ диапазоне на дальности до 200 км на первой мачте крепят антенну ЛПА.
