КОЛЕБАТЕЛЬНЫЙ КОНТУР
Содержание
- 1. КОЛЕБАТЕЛЬНЫЙ КОНТУР
- 2. Слайд 2
- 3. Простейший колебательный контур.
- 4. КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из
- 5. Простейший колебательный контур.

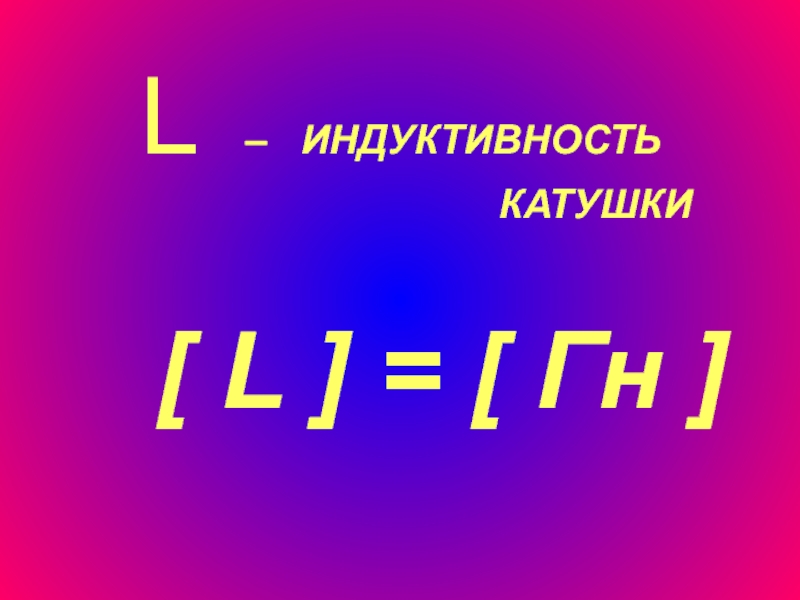

- 6. L – ИНДУКТИВНОСТЬ
- 7. L – ИНДУКТИВНОСТЬ
- 8. L – ИНДУКТИВНОСТЬ
- 9. C – ЭЛЕКТРОЁМКОСТЬ
- 10. C – ЭЛЕКТРОЁМКОСТЬ
- 11. В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает затухание колебаний.
- 12. Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями.
- 13. Обычно эти колебания происходят с очень большой
- 14. Поэтому для их наблюдения и исследования самым подходящим прибором является электронный осциллограф
- 15. ОСЦИЛЛОГРАФ (от лат. oscillo —
- 16. СВОБОДНЫЕ КОЛЕБАНИЯ - колебания в системе,
- 17. ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ - колебания в цепи под действием внешней периодической электродвижущей силы.

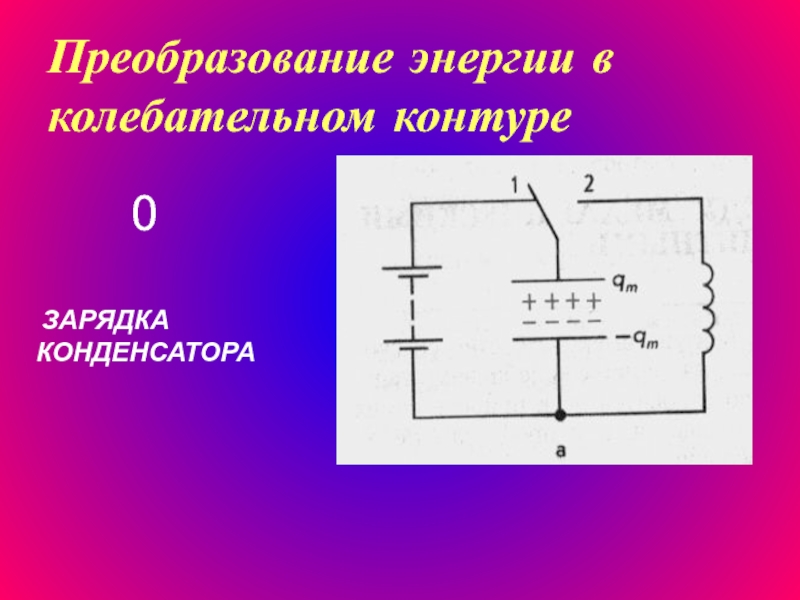

- 18. Преобразование энергии в колебательном контуре ЗАРЯДКА КОНДЕНСАТОРА 0
- 19. Преобразование энергии в колебательном контуре конденсатор получил электрическую энергию Wэл = C U 2 / 21II-++++---
- 20. Преобразование энергии в колебательном контуре конденсатор разряжается,
- 21. Преобразование энергии в колебательном контуре По мере
- 22. Преобразование энергии в колебательном контуре Полная энергия
- 23. Преобразование энергии в колебательном контуре Конденсатор перезарядился W эл = C U 2 / 25II-++++----
- 24. Преобразование энергии в колебательном контуре Электрическая энергия
- 25. Преобразование энергии в колебательном контуре Конденсатор разрядился.
- 26. Преобразование энергии в колебательном контуре Полная
- 27. Преобразование энергии в колебательном контуре Конденсатор зарядился

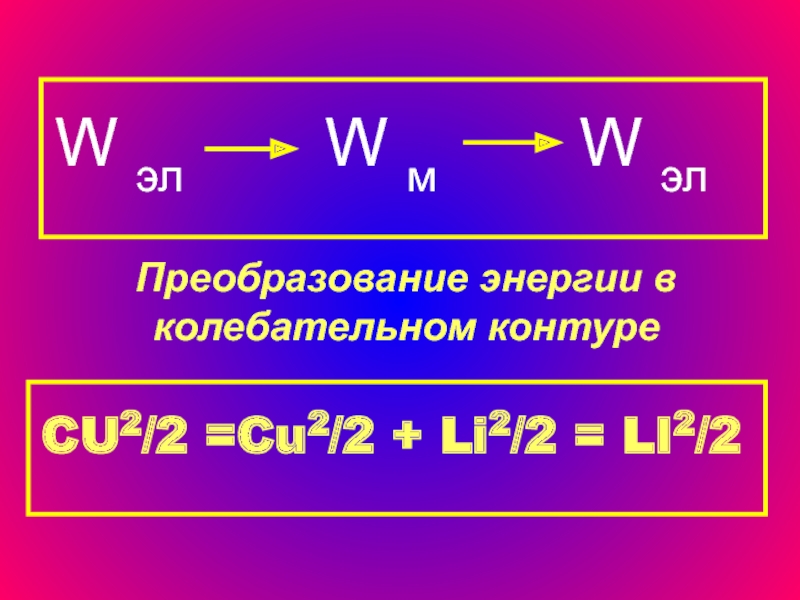

- 28. CU2/2 =Cu2/2 + Li2/2 = LI2/2W эл
- 29. ЗАДАЧА Колебательный контур состоит из конденсатора ёмкостью
- 30. МОЛОДЕЦНазад
- 31. ПОДУМАЙНазад
- 32. РЕШЕНИЕДано:С = 10 мкФ =10 -5 ФL
- 33. ЗАДАЧА В колебательном контуре
- 34. РЕШЕНИЕДано:С = 3 мкФ = 3*10 -6
- 35. СМОТРИ. СЛУШАЙ.
- 36. Скачать презентанцию

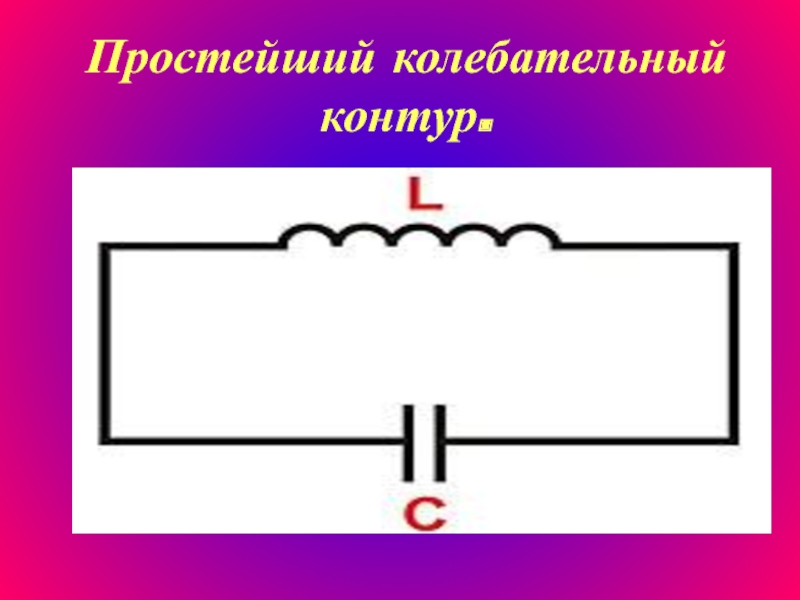

Простейший колебательный контур.
Слайды и текст этой презентации

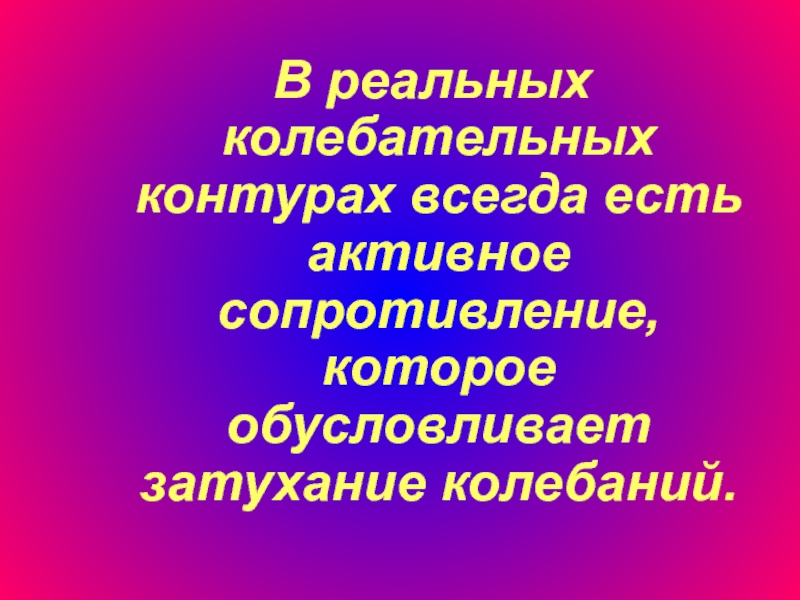

Слайд 11 В реальных колебательных контурах всегда есть активное сопротивление, которое
обусловливает затухание колебаний.

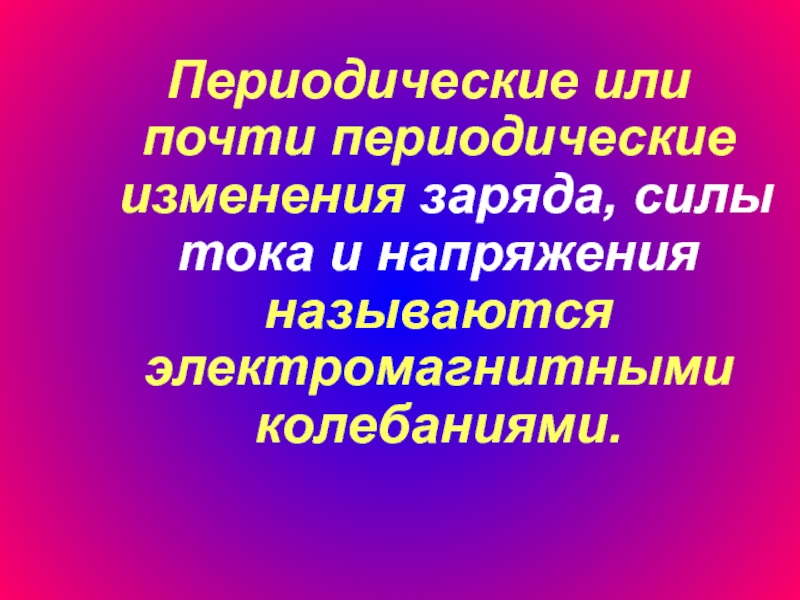

Слайд 12 Периодические или почти периодические изменения заряда, силы тока и
напряжения называются электромагнитными колебаниями.
Слайд 13Обычно эти колебания происходят с очень большой частотой, значительно превышающей
частоту механических колебаний.
٧ = 50 Гц

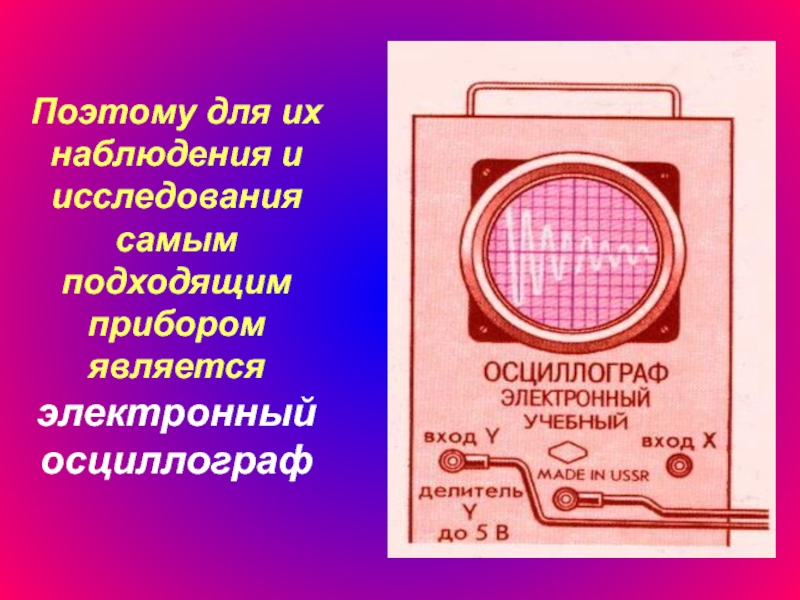

Слайд 14Поэтому для их наблюдения и исследования самым подходящим прибором является
электронный осциллограф

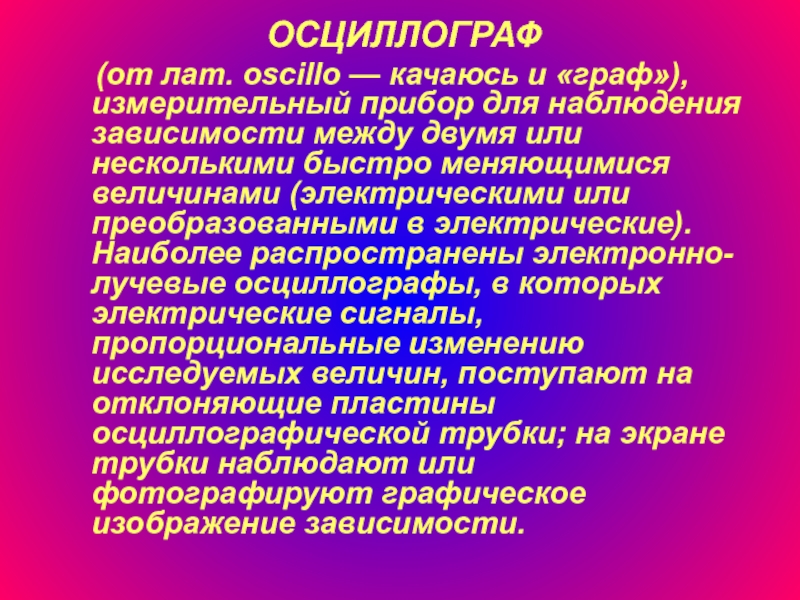

Слайд 15ОСЦИЛЛОГРАФ
(от лат. oscillo — качаюсь и «граф»),
измерительный прибор для наблюдения зависимости между двумя или несколькими быстро
меняющимися величинами (электрическими или преобразованными в электрические). Наиболее распространены электронно-лучевые осциллографы, в которых электрические сигналы, пропорциональные изменению исследуемых величин, поступают на отклоняющие пластины осциллографической трубки; на экране трубки наблюдают или фотографируют графическое изображение зависимости.

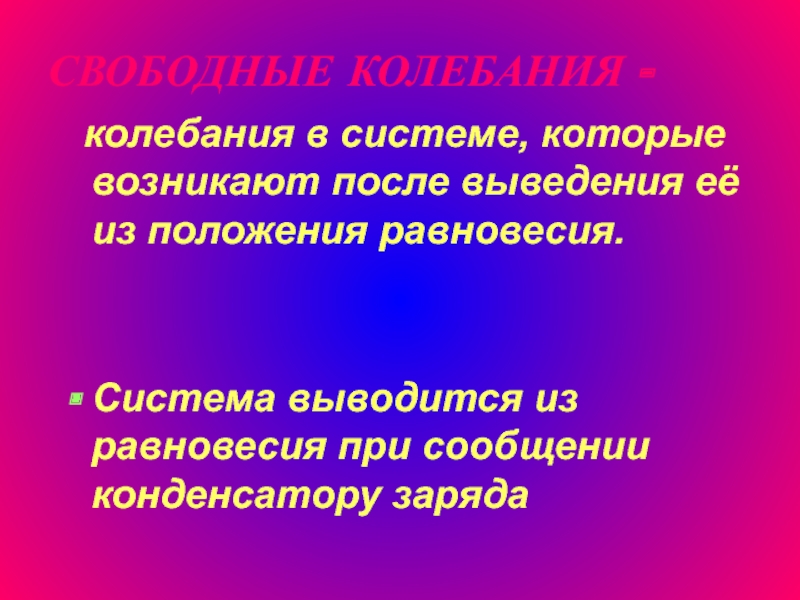

Слайд 16СВОБОДНЫЕ КОЛЕБАНИЯ -
колебания в системе, которые возникают после
выведения её из положения равновесия.
Система выводится из равновесия при сообщении
конденсатору заряда

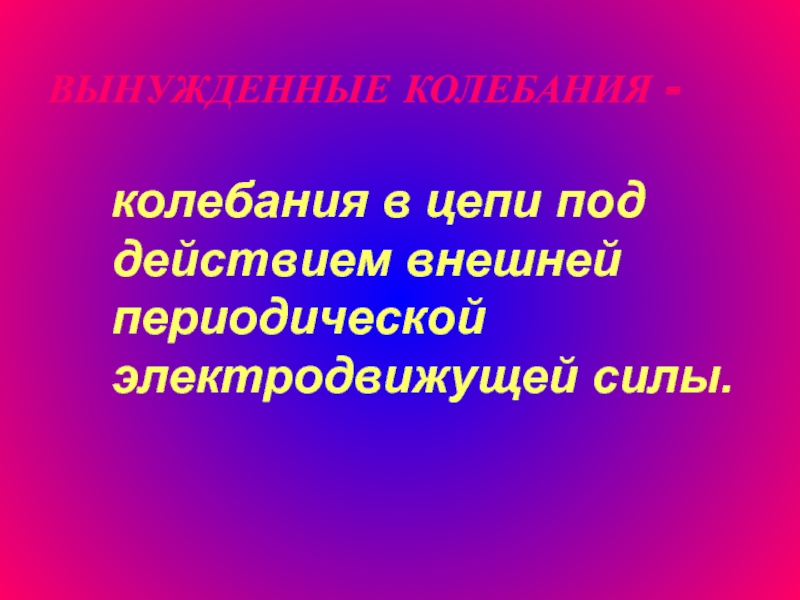

Слайд 17ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ -
колебания в цепи под действием
внешней периодической электродвижущей силы.
Слайд 19Преобразование энергии в колебательном контуре
конденсатор получил электрическую энергию
Wэл
= C U 2 / 2
1
I
I
-
+
+
+
+
-
-
-
Слайд 20Преобразование энергии в колебательном контуре
конденсатор разряжается, в цепи появляется
электрический ток. При появлении тока возникает переменное магнитное поле.
W = Сu 2 / 2 + Li 2 / 22

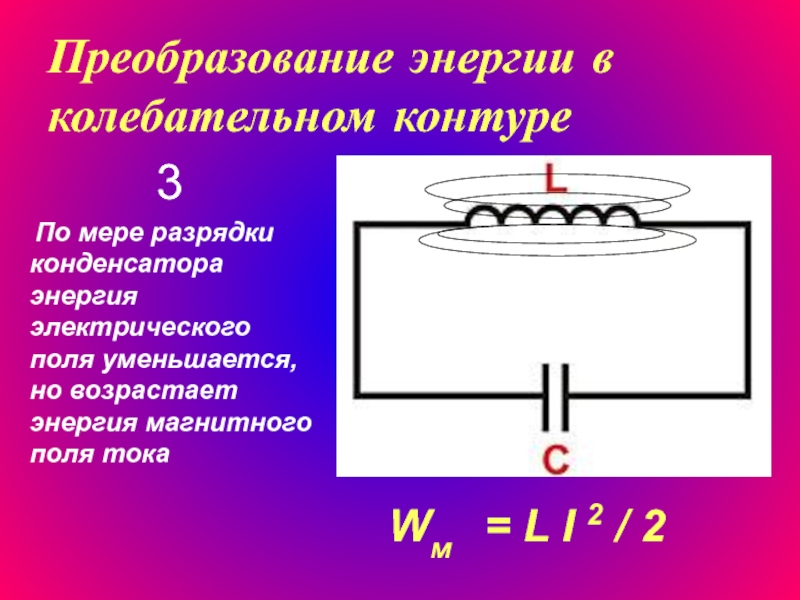

Слайд 21Преобразование энергии в колебательном контуре
По мере разрядки конденсатора энергия
электрического поля уменьшается, но возрастает энергия магнитного поля тока
Wм
= L I 2 / 23

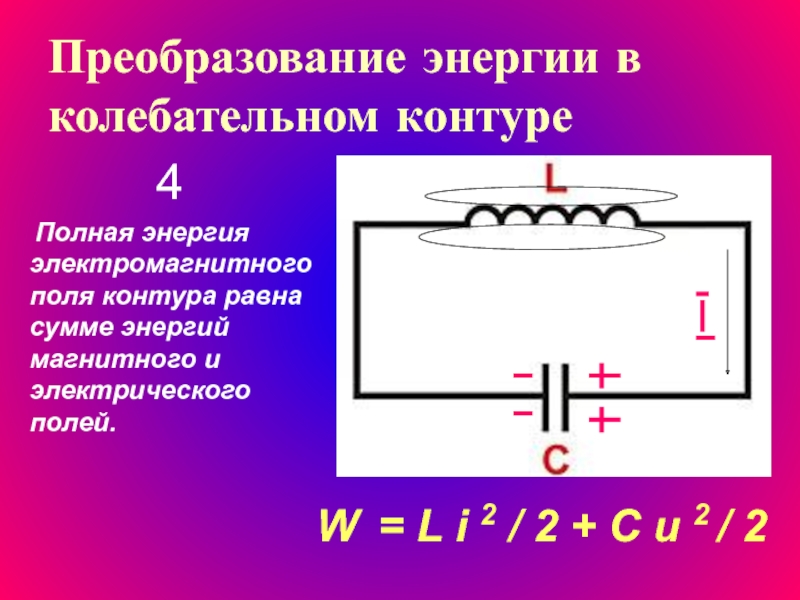

Слайд 22Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура
равна сумме энергий магнитного и электрического полей.
W = L
i 2 / 2 + C u 2 / 24
I
I
-

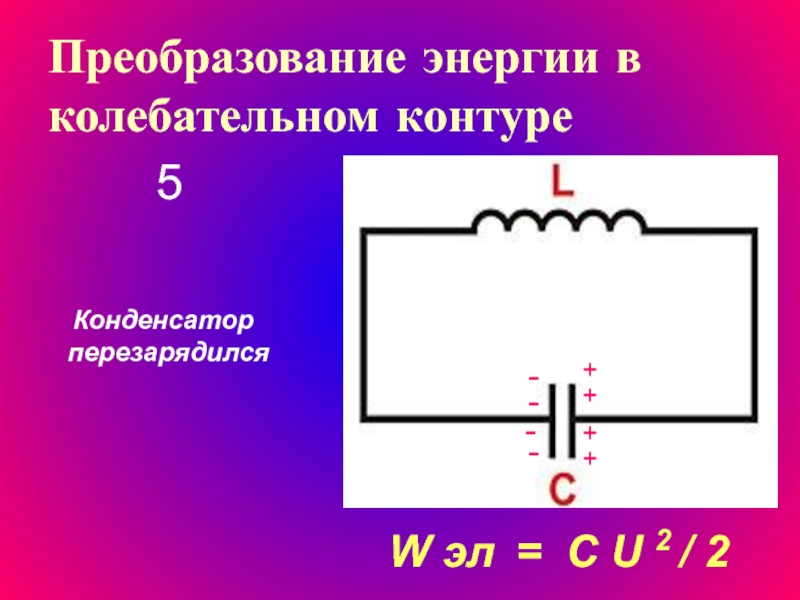

Слайд 23Преобразование энергии в колебательном контуре
Конденсатор перезарядился
W эл =
C U 2 / 2
5
I
I
-
+
+
+
+
-
-
-
-
Слайд 24Преобразование энергии в колебательном контуре
Электрическая энергия конденсатора преобразуется в
магнитную энергию катушки с током.
-
W = L i
2 / 2 + C u 2 / 26
I
I
+
+
+
-
-
+
+

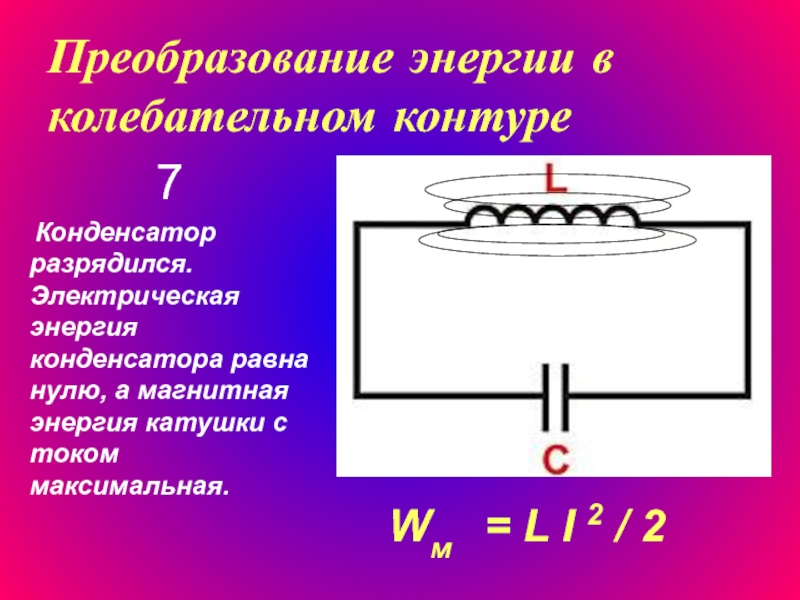

Слайд 25Преобразование энергии в колебательном контуре
Конденсатор разрядился. Электрическая энергия конденсатора
равна нулю, а магнитная энергия катушки с током максимальная.
Wм
= L I 2 / 27
Слайд 26Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля
контура равна сумме энергий магнитного и электрического полей.
W
= L i 2 / 2 + C u 2 / 28
I
I
+
+
-
+
+
-
-

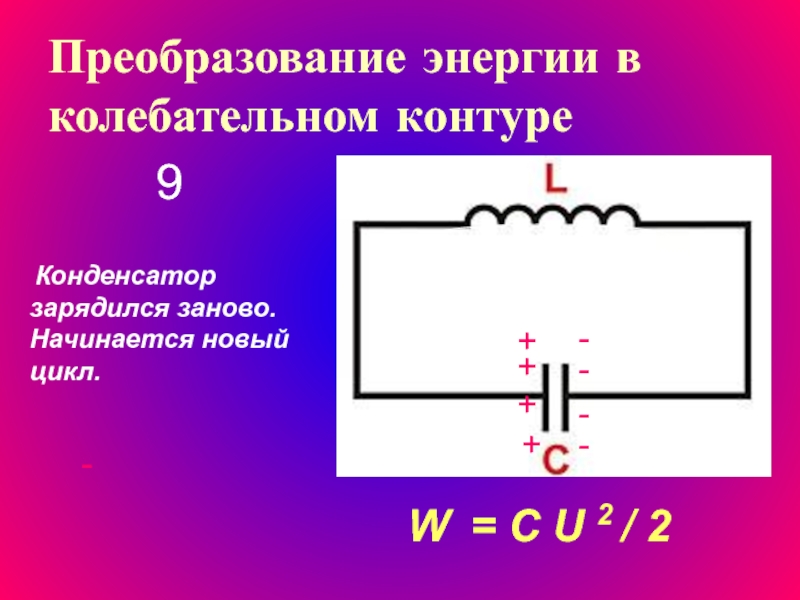

Слайд 27Преобразование энергии в колебательном контуре
Конденсатор зарядился заново. Начинается новый
цикл.
W = C U 2 / 2
9
I
I
+
+
-
-
+
+
+
+
-
-
-
-

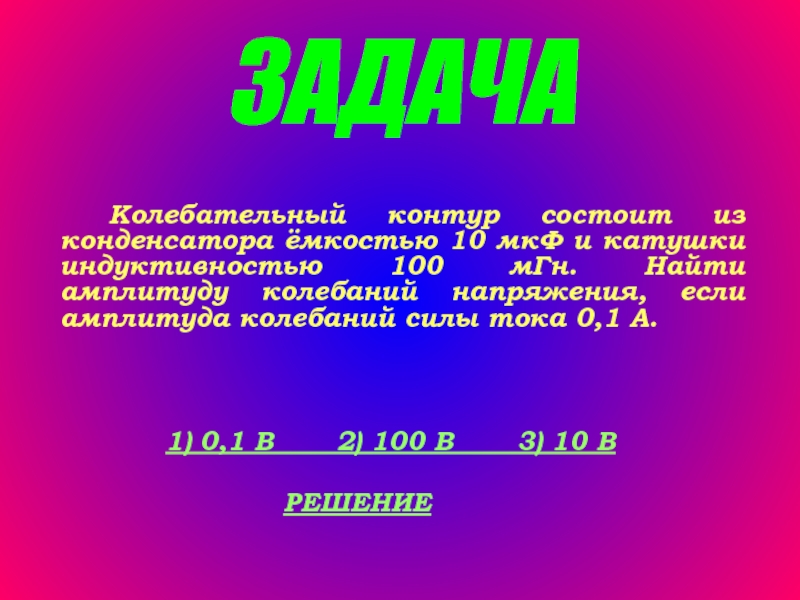

Слайд 29ЗАДАЧА
Колебательный контур состоит из конденсатора ёмкостью 10 мкФ и
катушки индуктивностью 100 мГн. Найти амплитуду колебаний напряжения, если амплитуда
колебаний силы тока 0,1 А.1) 0,1 В 2) 100 В 3) 10 В
РЕШЕНИЕ
Слайд 32РЕШЕНИЕ
Дано:
С = 10 мкФ =10 -5 Ф
L = 100 мГн
=10 -1 Гн
I =0,1 А
Найти:
U = ?
Решение:
C U 2/ 2
= L I 2/ 2U 2 = I 2 L / C
√ U = I √ L/C
√ U = 0,1 А √ 10 -1 Гн/ 10 -5 A =
= 10 В
Ответ: U = 10 В

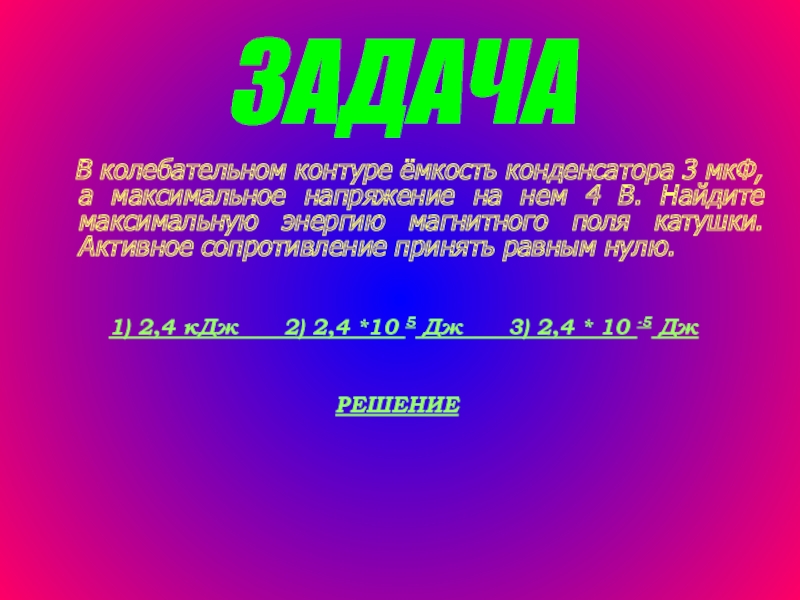

Слайд 33ЗАДАЧА
В колебательном контуре ёмкость конденсатора 3
мкФ, а максимальное напряжение на нем 4 В. Найдите максимальную
энергию магнитного поля катушки. Активное сопротивление принять равным нулю.1) 2,4 кДж 2) 2,4 *10 5 Дж 3) 2,4 * 10 -5 Дж
РЕШЕНИЕ

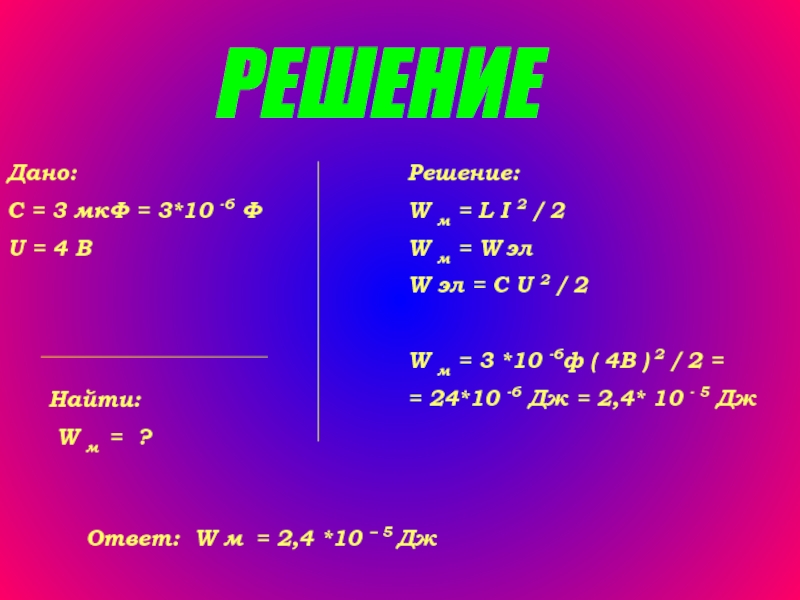

Слайд 34РЕШЕНИЕ
Дано:
С = 3 мкФ = 3*10 -6 Ф
U = 4 В
Найти:
W м =
?Решение:
W м = L I 2 / 2
W м = W эл
W эл = C U 2 / 2
W м = 3 *10 -6ф ( 4В ) 2 / 2 =
= 24*10 -6 Дж = 2,4* 10 - 5 Дж
Ответ: W м = 2,4 *10 – 5 Дж
