Коллиматор. Разновидности коллиматоров. Виды тест-объектов. Зрительная труба. Диоптрийная трубка
Содержание
- 1. Коллиматор. Разновидности коллиматоров. Виды тест-объектов. Зрительная труба. Диоптрийная трубка
- 2. Темы лекцииКоллиматор. Разновидности коллиматоров. Виды тест-объектов. Зрительная труба. Диоптрийная трубка.

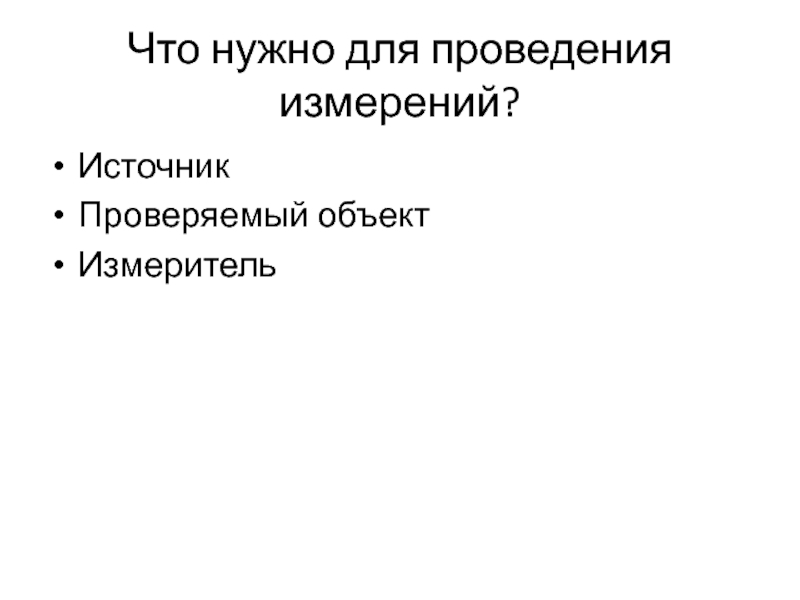

- 3. Что нужно для проведения измерений?ИсточникПроверяемый объектИзмеритель
- 4. ИсточникЕстественные: солнце, звезды, удаленные на расстояние более

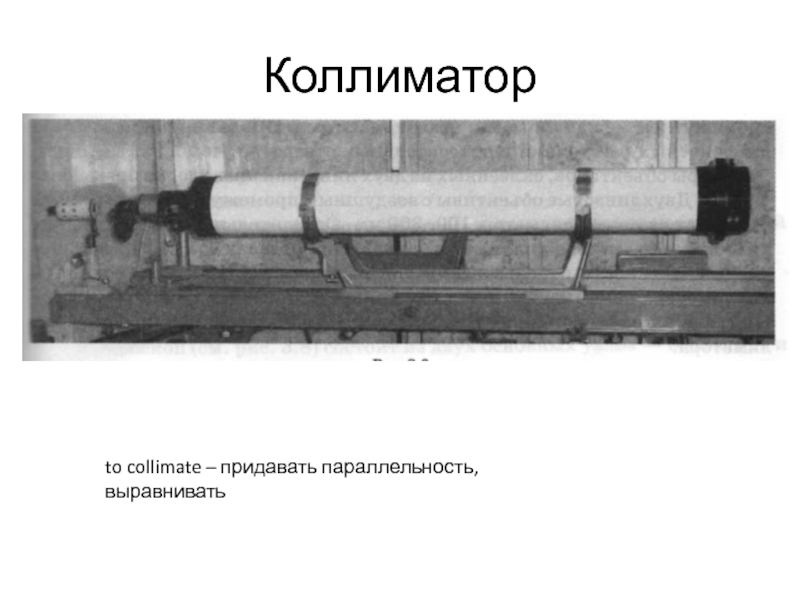

- 5. Коллиматорto collimate – придавать параллельность, выравнивать
- 6. Коллиматор
- 7. КоллиматорПоле зренияtg φ = r тест-объекта /

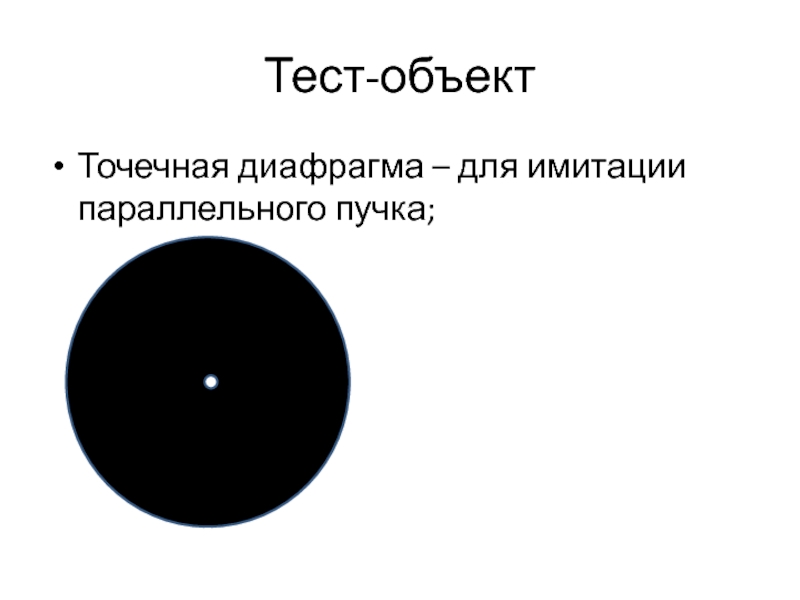

- 8. Тест-объектТочечная диафрагма – для имитации параллельного пучка;

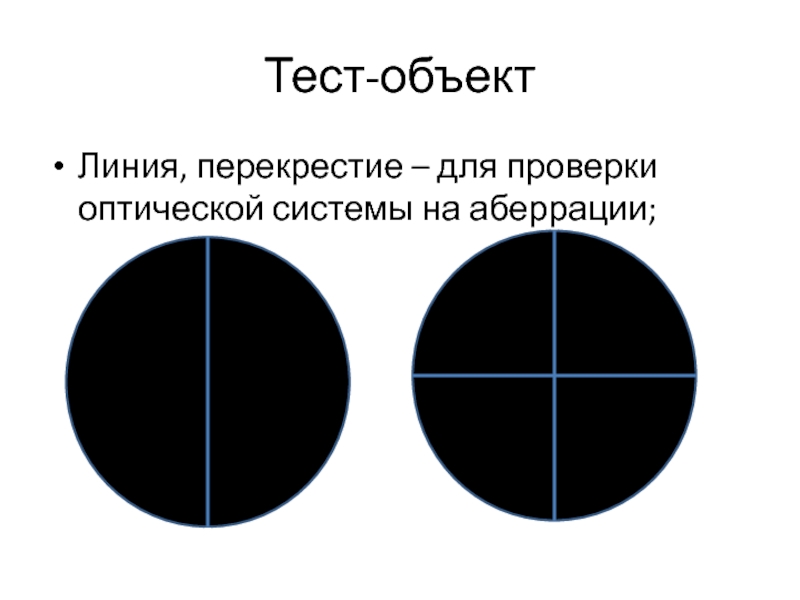

- 9. Тест-объектЛиния, перекрестие – для проверки оптической системы на аберрации;
- 10. Тест-объектМира – для проверки разрешающей способности;
- 11. Тест-объектСетка – для измерения поля зрения

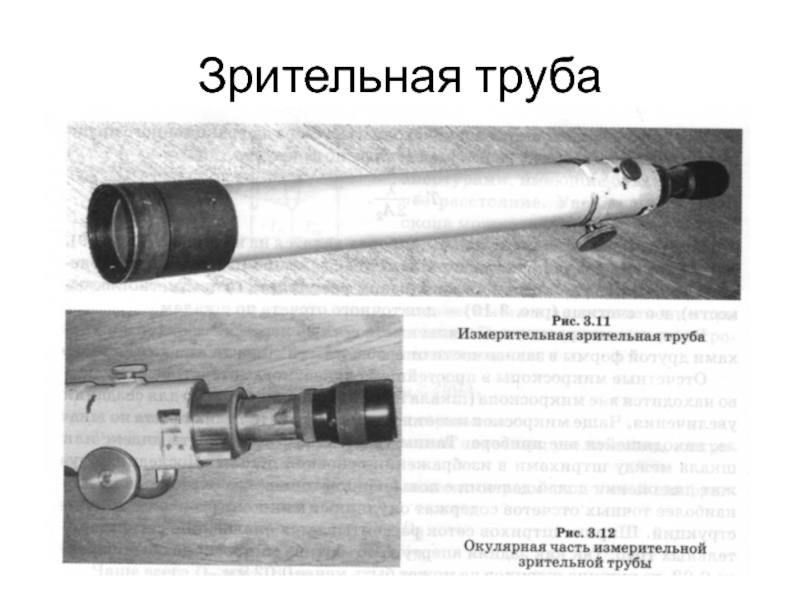

- 12. Зрительная труба
- 13. Схема Галилея и Кеплера
- 14. Зрительная трубаУвеличениеГ = f’ об / f’
- 15. Диоптрийная трубка
- 16. Скачать презентанцию
Темы лекцииКоллиматор. Разновидности коллиматоров. Виды тест-объектов. Зрительная труба. Диоптрийная трубка.
Слайды и текст этой презентации
Слайд 2Темы лекции
Коллиматор. Разновидности коллиматоров.
Виды тест-объектов.
Зрительная труба.
Диоптрийная трубка.
Слайд 4Источник
Естественные: солнце, звезды, удаленные на расстояние более 1000 f’ предметы
– имитируют бесконечность;
точечный источник.

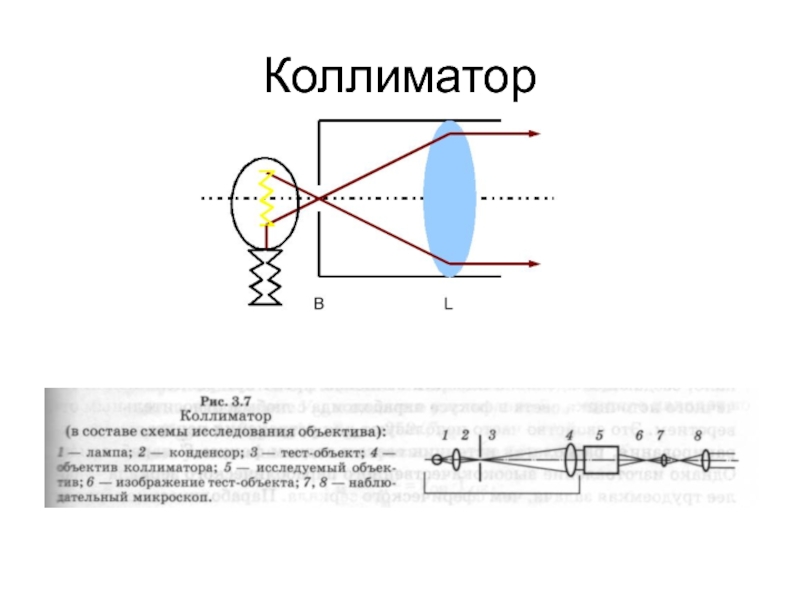

Слайд 7Коллиматор
Поле зрения
tg φ = r тест-объекта / f’ объектива
Необходимое условие
для проверки:
f’ коллиматора >= 3-5 f’ проверяемого объектива

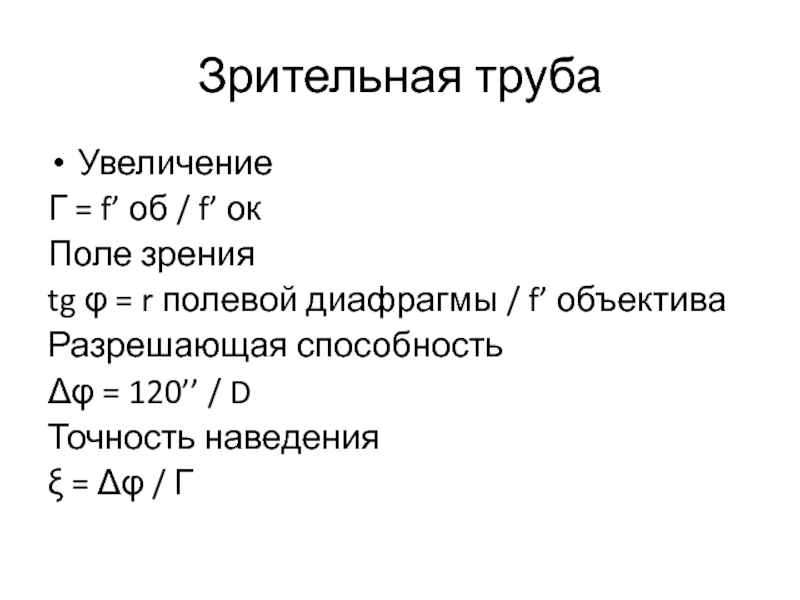

Слайд 14Зрительная труба
Увеличение
Г = f’ об / f’ ок
Поле зрения
tg φ
= r полевой диафрагмы / f’ объектива
Разрешающая способность
Δφ = 120’’
/ DТочность наведения
ξ = Δφ / Г
