Колонна
Содержание
- 1. Колонна
- 2. Конструктивные части колонныОголовок
- 3. Слайд 3
- 4. БАЗАОГОЛОВКИСТЕРЖЕНЬ (СТОЙКА)

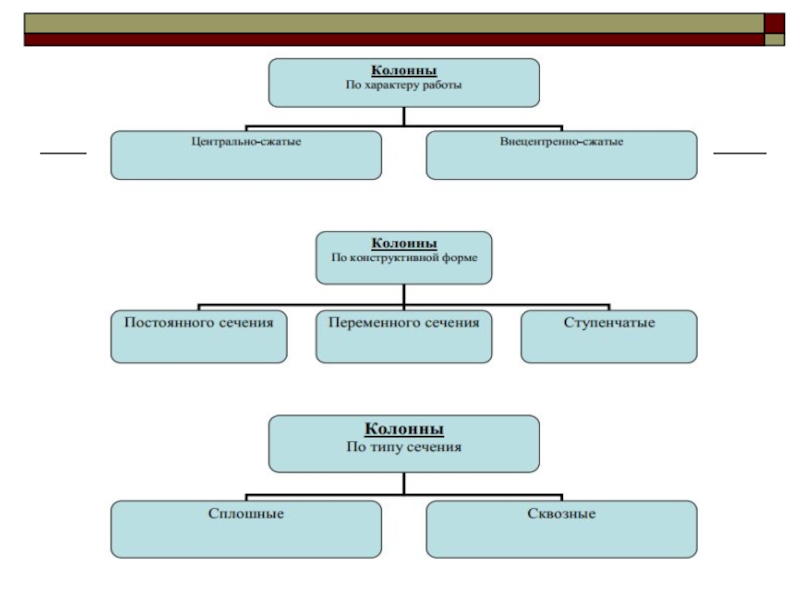

- 5. Классификация колонн
- 6. Слайд 6
- 7. В зависимости от схемы нагруженияа)центрально-сжатая колонна; б)внецентренно-сжатая колонна, где е - эксцентриситет-
- 8. Слайд 8

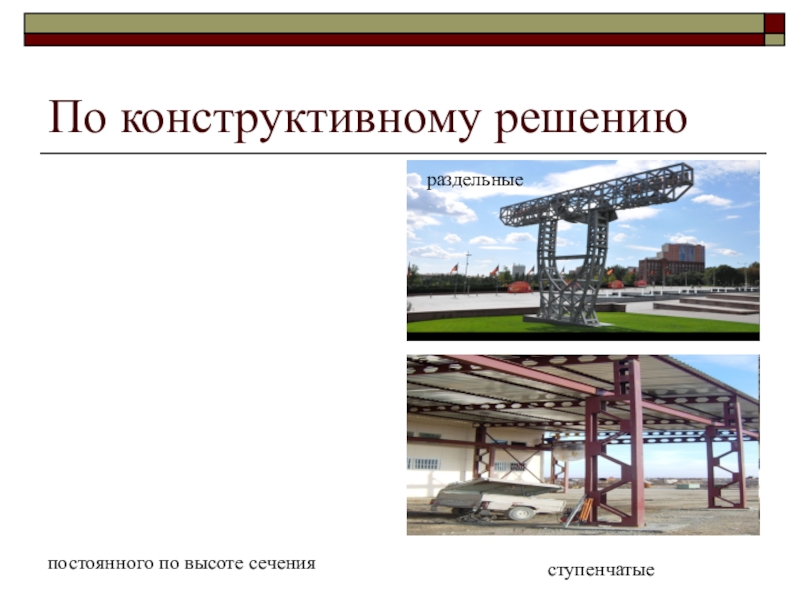

- 9. По конструктивному решениюпостоянного по высоте сечения ступенчатые раздельные
- 10. Слайд 10

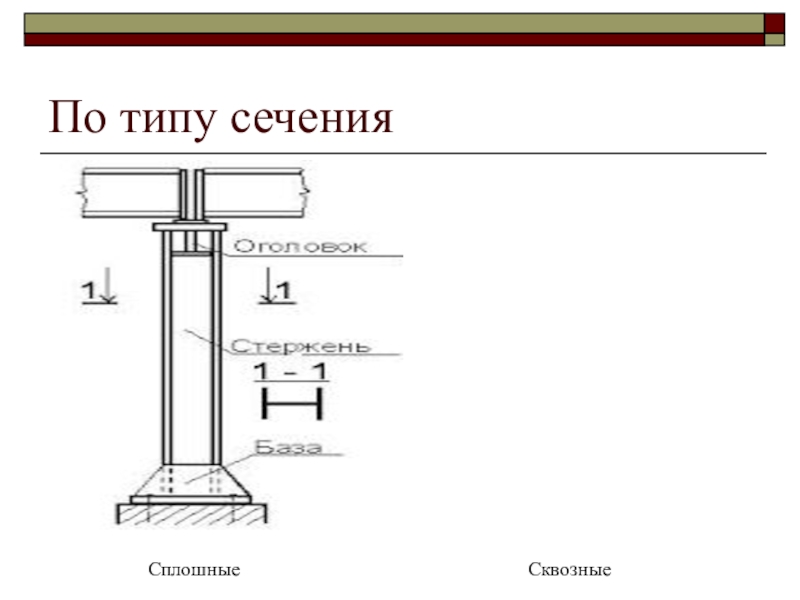

- 11. По типу сеченияСквозныеСплошные
- 12. Сплошные сеченияг)сечение из 2-х швеллеровпрокатный двутаврсварной двутавр;труба;Д) сечение из 2-х уголков
- 13. Сквозные сечения

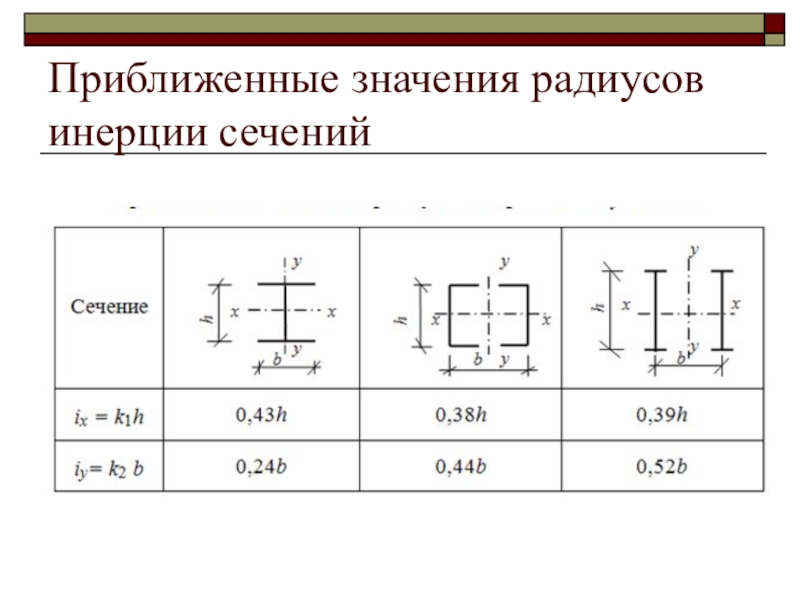

- 14. Приближенные значения радиусов инерции сечений

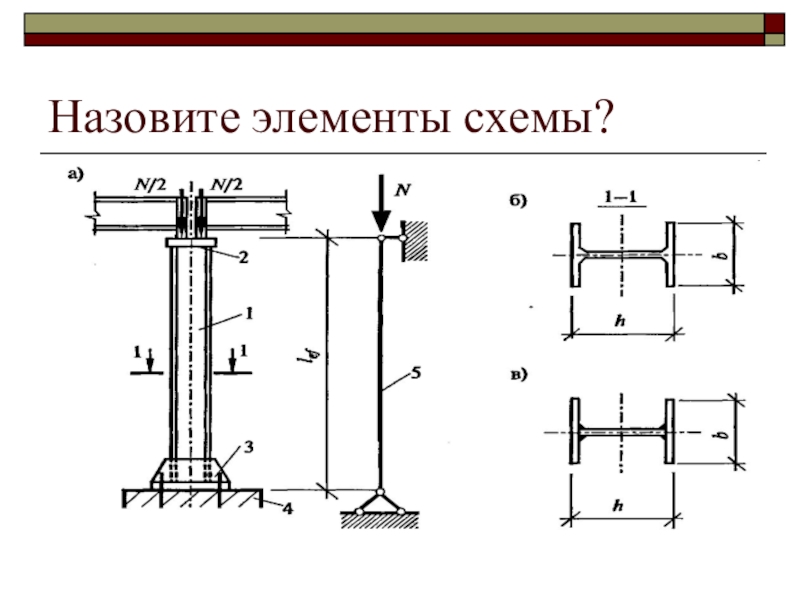

- 15. Назовите элементы схемы?

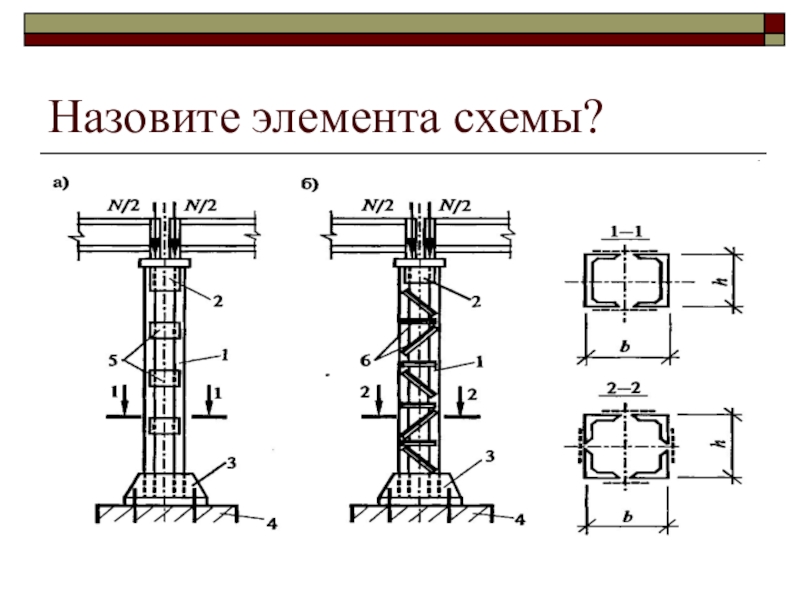

- 16. Назовите элемента схемы?
- 17. Стальные колонны постоянного сечения1 – ж/б фундамент;2
- 18. Стальные двухветвевые колонны1 – база (башмак);2 –
- 19. Скачать презентанцию
Конструктивные части колонныОголовок
Слайды и текст этой презентации
Слайд 1Колонна
Вертикальный элемент, передающий нагрузку от вышележащих конструкций (балок, ферм) на
фундамент

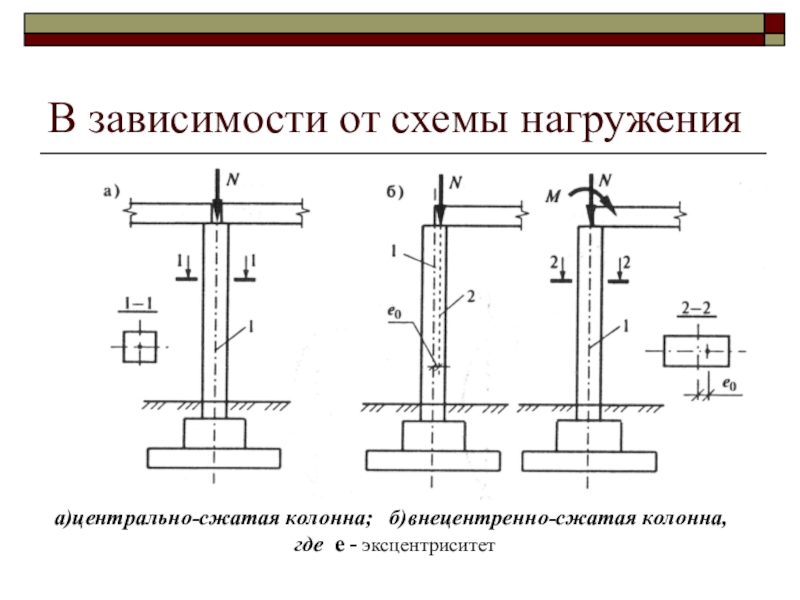

Слайд 7В зависимости от схемы нагружения
а)центрально-сжатая колонна; б)внецентренно-сжатая колонна,
где
е - эксцентриситет
-
Слайд 12Сплошные сечения
г)сечение из 2-х швеллеров
прокатный двутавр
сварной двутавр;
труба;
Д) сечение из 2-х
уголков
Слайд 17Стальные колонны постоянного сечения
1 – ж/б фундамент;
2 – анкерные болты;
3
– анкерная плита;
4 – ствол колонны;
5 – консоль колонны;
6 –
оголовок;7 – отверстия для болтов;
8 – траверса башмака;
9 – опорная плита;
10 – надопорная стойка при подстропильных фермах.
Слайд 18Стальные двухветвевые колонны
1 – база (башмак);
2 – подкрановая часть;
3 –
надкрановая ветвь;
4 – оголовок;
5 – ребра жесткости;
6 – подкрановая траверса;
7
– решетка из уголков;8 – анкерный болт;
9 – анкерная плитка;
10 – траверса башмака.
