Слайд 1Военный артиллерийский университет
(филиал - г. Саратов)
Кафедра управления ракетными ударами
визуальную демонстрационную

программу

Радиостанции малой мощности комплекса «АРБАЛЕТ»
Саратов - 2002


представляет

Военный артиллерийский университет(филиал - г. Саратов)Кафедра управления ракетными ударамивизуальную демонстрационную программу Радиостанции малой мощности комплекса «АРБАЛЕТ» Саратов

Слайд 2Переносные радиостанции комплекса «АРБАЛЕТ»

Переносные радиостанции  комплекса «АРБАЛЕТ»

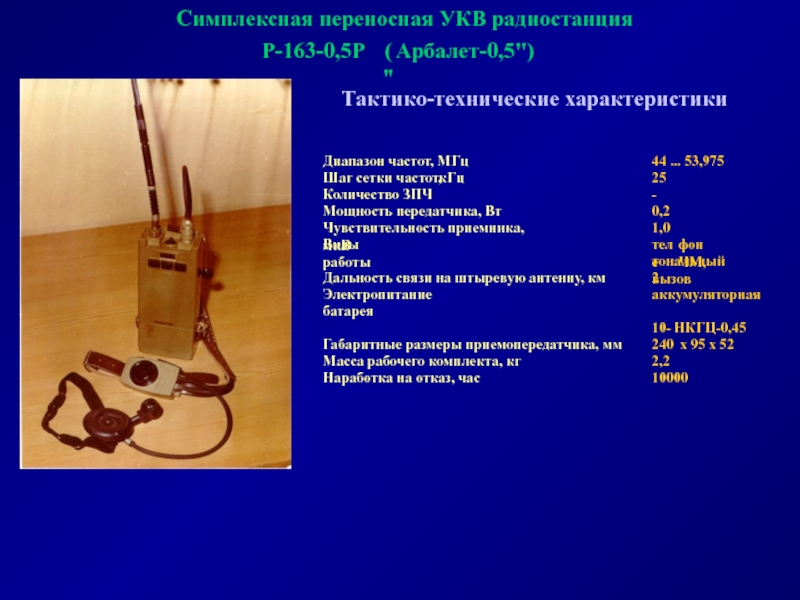

Слайд 3Симплексная переносная УКВ радиостанция
Диапазон частот, МГц
44 ... 53,975
Шаг сетки частот,


кГц
25
Количество ЗПЧ
-
Мощность передатчика, Вт
0,2
Чувствительность приемника, мкВ
1,0
Виды работы
теле
фон ЧМ,
тональный вызов
Дальность связи

на штыревую антенну, км

2

Электропитание

аккумуляторная

батарея

10-

НКГЦ-0,45

Габаритные размеры приемопередатчика, мм

240

х 95 х 52

Масса рабочего комплекта, кг

2,2

Наработка на отказ, час

10000

Тактико-технические характеристики

Симплексная переносная УКВ радиостанцияДиапазон частот, МГц44 ... 53,975Шаг сетки частот, кГц25Количество ЗПЧ-Мощность передатчика, Вт0,2Чувствительность приемника, мкВ1,0Виды работытелефон

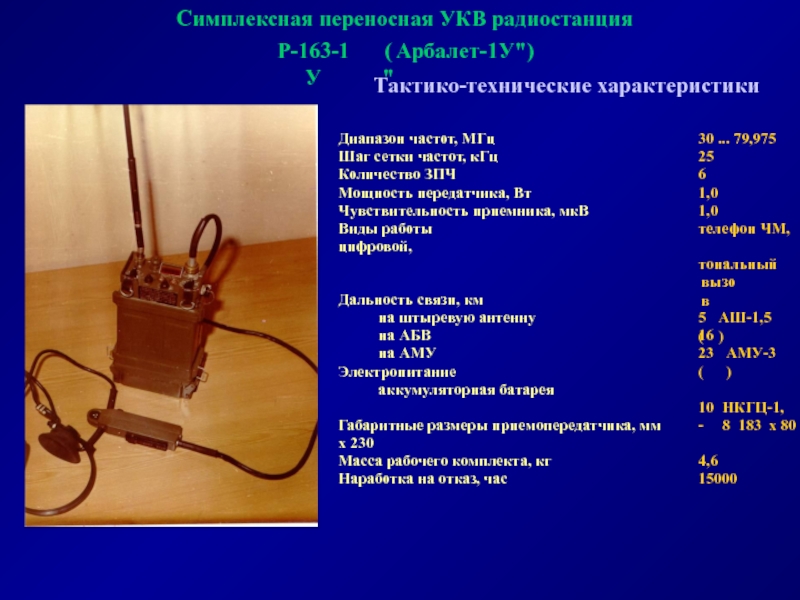

Слайд 4Симплексная переносная УКВ радиостанция
Диапазон частот, МГц
30 ... 79,975
Шаг сетки частот,

кГц
25
Количество ЗПЧ
6
Мощность передатчика, Вт
1,0
Чувствительность приемника, мкВ
1,0
Виды работы
телефон ЧМ,
цифровой,
тональный
вызов
Дальность связи, км
на

штыревую антенну

5 (

АШ-1,5)

на АБВ

16

на АМУ

23 (

АМУ-3)

Электропитание

аккумуляторная батарея

10-

НКГЦ-1,8

Габаритные размеры приемопередатчика, мм

183

х 80

х 230

Масса рабочего комплекта, кг

4,6

Наработка на отказ, час

15000

Тактико-технические характеристики

Симплексная переносная УКВ радиостанцияДиапазон частот, МГц30 ... 79,975Шаг сетки частот, кГц25Количество ЗПЧ6Мощность передатчика, Вт1,0Чувствительность приемника, мкВ1,0Виды работытелефон

Слайд 5Симплексная переносная УКВ радиостанция
Тактико-технические характеристики
Диапазон частот, МГц
2,0 ... 7,975
Шаг сетки

частот,
кГц
25
Количество ЗПЧ
-
Мощность передатчика, Вт
1,0
Чувствительность приемника, мкВ
3,0
Виды работы
телефон ОМ
Дальность связи,

км

на штыревую антенну

7 (

АШ-1,5)

на наклонный луч

30

Электропитание

аккумуляторная

батарея

10-

НКГЦ-1,8

Габаритные размеры приемопередатчика, мм

183

х 82 х

235

Масса рабочего комплекта, кг

2,3

Наработка на отказ, час

15000

Симплексная переносная УКВ радиостанцияТактико-технические характеристикиДиапазон частот, МГц2,0 ... 7,975Шаг сетки частот, кГц25Количество ЗПЧ-Мощность передатчика, Вт1,0Чувствительность приемника, мкВ3,0Виды

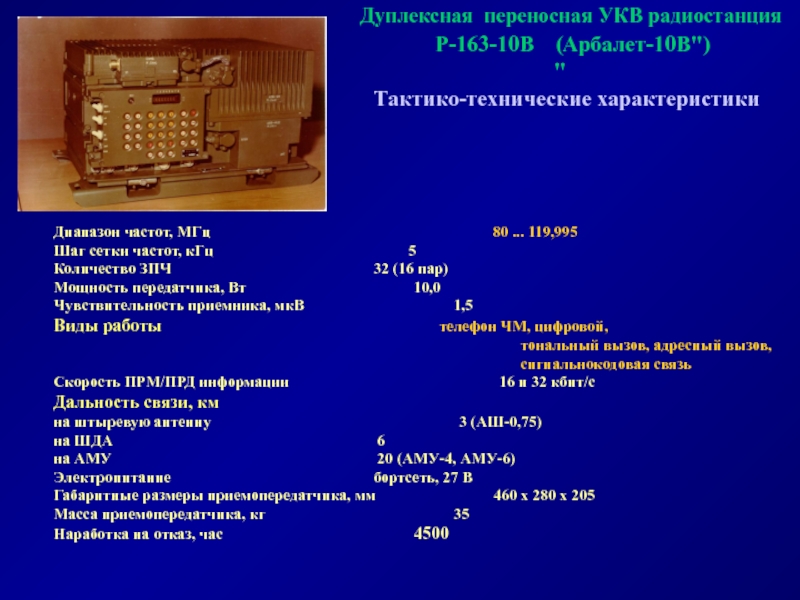

Слайд 6Дуплексная переносная УКВ радиостанция
Тактико-технические характеристики
Диапазон частот, МГц

80 ... 119,995
Шаг сетки частот, кГц 5
Количество ЗПЧ 32 (16 пар)
Мощность передатчика, Вт 10,0
Чувствительность приемника, мкВ 1,5
Виды работы телефон ЧМ, цифровой,
тональный вызов, адресный вызов,
сигнальнокодовая связь
Скорость ПРМ/ПРД информации 16 и 32 кбит/с
Дальность связи, км
на штыревую антенну 3 (АШ-0,75)
на ШДА 6
на АМУ 20 (АМУ-4, АМУ-6)
Электропитание бортсеть, 27 В
Габаритные размеры приемопередатчика, мм 460 х 280 х 205
Масса приемопередатчика, кг 35
Наработка на отказ, час 4500

Дуплексная переносная УКВ радиостанцияТактико-технические характеристикиДиапазон частот, МГц

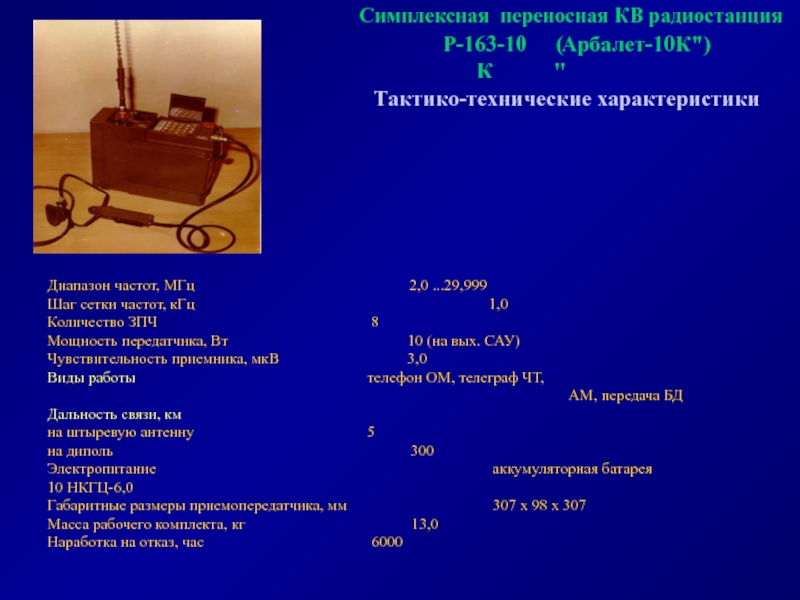

Слайд 7Симплексная переносная КВ радиостанция
Тактико-технические характеристики

Диапазон частот, МГц

2,0 ...29,999
Шаг сетки

частот, кГц 1,0
Количество ЗПЧ 8
Мощность передатчика, Вт 10 (на вых. САУ)
Чувствительность приемника, мкВ 3,0
Виды работы телефон ОМ, телеграф ЧТ,
АМ, передача БД
Дальность связи, км
на штыревую антенну 5
на диполь 300
Электропитание аккумуляторная батарея
10 НКГЦ-6,0
Габаритные размеры приемопередатчика, мм 307 х 98 х 307
Масса рабочего комплекта, кг 13,0
Наработка на отказ, час 6000

Симплексная переносная КВ радиостанцияТактико-технические характеристики Диапазон частот, МГц

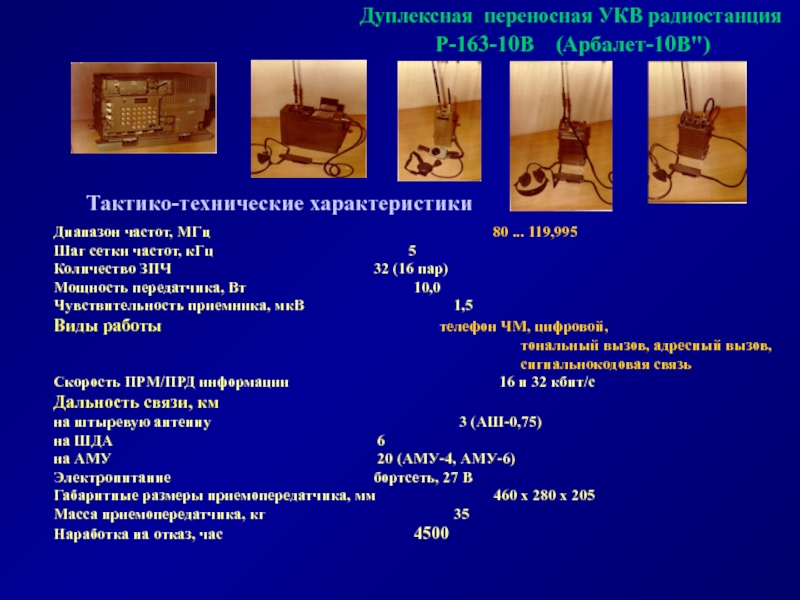

Слайд 8Дуплексная переносная УКВ радиостанция
Тактико-технические характеристики
Диапазон частот, МГц

80 ... 119,995
Шаг сетки частот, кГц 5
Количество ЗПЧ 32 (16 пар)
Мощность передатчика, Вт 10,0
Чувствительность приемника, мкВ 1,5
Виды работы телефон ЧМ, цифровой,
тональный вызов, адресный вызов,
сигнальнокодовая связь
Скорость ПРМ/ПРД информации 16 и 32 кбит/с
Дальность связи, км
на штыревую антенну 3 (АШ-0,75)
на ШДА 6
на АМУ 20 (АМУ-4, АМУ-6)
Электропитание бортсеть, 27 В
Габаритные размеры приемопередатчика, мм 460 х 280 х 205
Масса приемопередатчика, кг 35
Наработка на отказ, час 4500

Дуплексная переносная УКВ радиостанцияТактико-технические характеристикиДиапазон частот, МГц

Слайд 9ПРОСМОТР ЗАКОНЧЕН

СПАСИБО ЗА ВНИМАНИЕ

ПРОСМОТР ЗАКОНЧЕНСПАСИБО ЗА ВНИМАНИЕ
