Компоновка насосных агрегатов и их трансмиссий
Содержание
- 1. Компоновка насосных агрегатов и их трансмиссий
- 2. Учебные вопросы:Основные классификационные понятия.Компоновка насосных агрегатов и схемы их трансмиссий.Конструкция основных элементов трансмиссий.

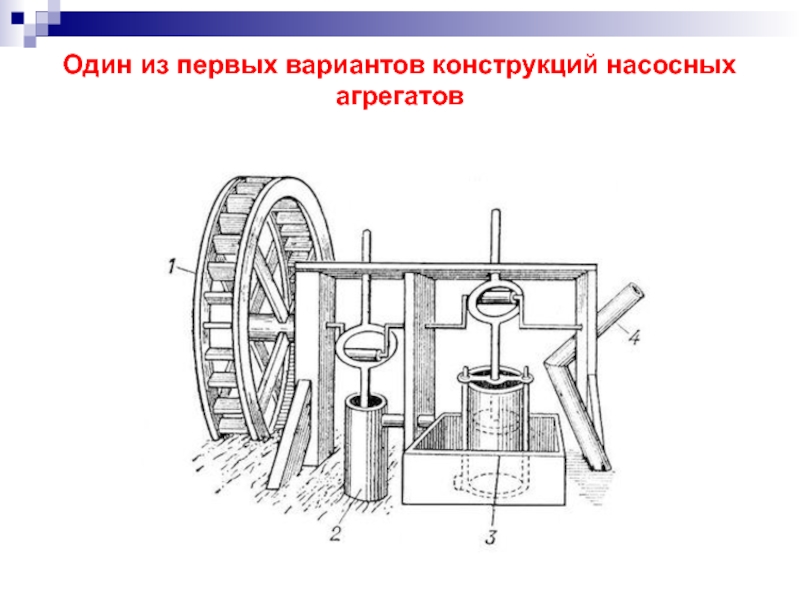

- 3. Один из первых вариантов конструкций насосных агрегатов
- 4. КОМПОНОВКА НАСОСНЫХ АГРЕГАТОВ И ИХ ТРАНСМИССИЙ
- 5. Рис. 1. Варианты размещения насоса: а
- 6. Схема а. МНУГ-20.
- 7. Схема б. МНУГ-80(МНУРГ-75,МНУГ-60)
- 8. Схема е . МНУМ -14

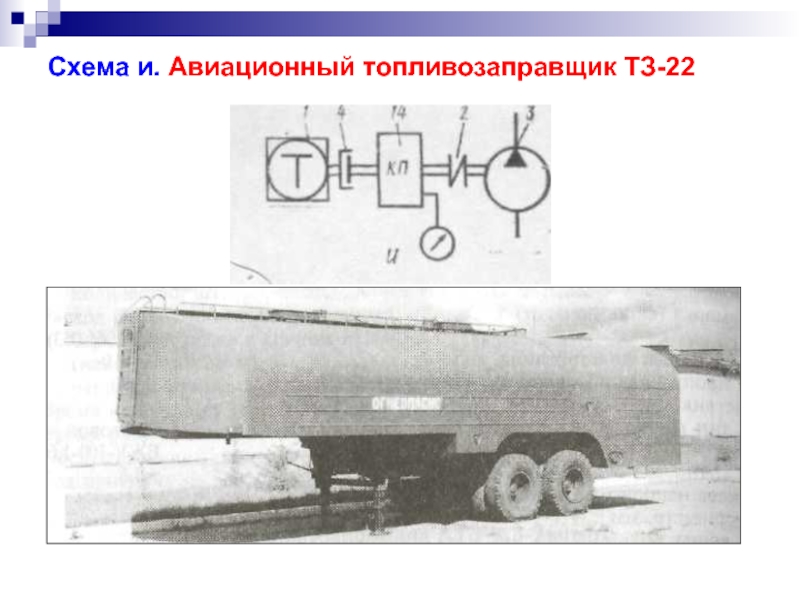

- 9. Схема и. Авиационный топливозаправщик ТЗ-22
- 10. Схема к. Авиационный топливозаправщик ТЗ-60
- 11. Схемы трансмиссий подвижных технических средств. Схема б. ПСГ-240 (АЦМ-255Б)
- 12. Схема в. Перекачивающая станция для ракетных окислителей.
- 13. Слайд 13
- 14. Коробка отбора мощности автомобиля КамАЗ-5320 1—корпус;2—
- 15. Раздаточная коробка ПСК-50 М:1
- 16. Раздаточная коробка (редуктор) ПСГ-240:1 -корпус; 2-ведущий вал;
- 17. Промежуточная опора карданного вала трансмиссии ПСГ-2401
- 18. Скачать презентанцию
Учебные вопросы:Основные классификационные понятия.Компоновка насосных агрегатов и схемы их трансмиссий.Конструкция основных элементов трансмиссий.
Слайды и текст этой презентации
Слайд 1Тема №3: «Насосы технических средств службы
горючего».
Занятие № 6: «Компоновка насосных
агрегатов и их трансмиссий».

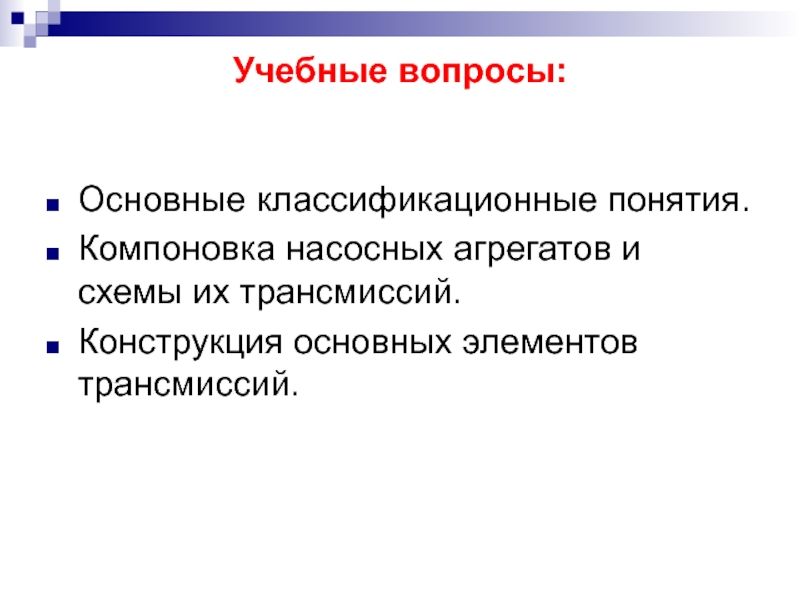

Слайд 2Учебные вопросы:
Основные классификационные понятия.
Компоновка насосных агрегатов и схемы их трансмиссий.
Конструкция
основных элементов трансмиссий.
Слайд 4КОМПОНОВКА НАСОСНЫХ АГРЕГАТОВ И ИХ ТРАНСМИССИЙ
Насосные
агрегаты по конструктивным и эксплуатационным признакам классифицируются:
в зависимости от
типа приводящего двигателя:исходя из эксплуатационных требований:
Слайд 5Рис. 1. Варианты размещения насоса: а — переднее; б и в
— среднее; г и д — заднее; 1 — насос; 2
— карданная передача к насосу; 3 — двигатель; 4 — коробка отбора мощности; 5 — коробка передач; 6—карданная передача автомобиля; 7—раздаточная коробка; 8 — промежуточная опора
Слайд 14Коробка отбора мощности автомобиля
КамАЗ-5320
1—корпус;
2— ось;
3 и 7—шестерни;
4 и
8 —игольчатые подшипники;
5 и 13—стопорные болты;
6 и 12—резиновые кольца;
9— шток
включения;10—мембрана;
12 — пружина;
14—гайка;
15 и 17 — подшипники;
16—ведомый зал;
18—манжета;
19—штифт предохранительный
Слайд 15Раздаточная коробка
ПСК-50 М:
1 - корпус;
2
и 21 - подшипники;
3, 7, 9 и 12 -
валы; 4, 8 и 15 - фланцы привода;
5, 6,10,11,13 и 14 -шестерня;
16-натяжное устройство;
17-шкив;
18 - ведомый диск;
19 - электромагнит;
20 - ведущий диск.
Слайд 16Раздаточная коробка (редуктор) ПСГ-240:
1 -корпус; 2-ведущий вал;
3 -манжета; 4
- шлицы вала;
5, 8 и 18-шарикоподшипники;
6 и 16
- игольчатые подшипники; 7,11,12, 20 и 22 - шестерня;
9 и 14 - роликоподшипники; 10-вал привода насоса СВН-80А;
13 - вал привода насоса ЦН-240;
15 - фланец полумуфты; 17-датчик тахометра;
19 - датчик термометра;
21 - змеевик
Слайд 17Промежуточная опора карданного вала трансмиссии
ПСГ-240
1 и 11 — гайки;
2 и 12 — фланцы; 3—вал; 4 и 13 —
манжеты; 5 и 8 — шариковые подшипника; б—масленка; 7—корпус; 9 и 15—грязеотражатели; 10—шайба; 14 — стопорное кольцо
