Слайд 1 Контроль потребления электроэнергии.
Структура системы контроля потребления электрической энергии и состав

измерительных средств, как правило, соответствуют структуре электроснабжения предприятия.
1.3. Примеры

создания ИВС для решения практических, научно-технических и научно-исследовательских задач

Контролирующая система должна обеспечивать измерение потребляемой энергии на всех входах предприятия, а также с целью выполнения функций энергосбережения измерение параметров энергопотребления всех важных технологических потребителей.

Измерительный алгоритм определения количества потребляемой электрической энергии
Wэ(t) =∫t {U ∙I ∙ cos(φ) ∙ k}dt, (Вт/ч)
где, U – значение величины напряжения в цепи потребления, I – значение величины тока в цепи потребления, cos(φ) – значение величины сдвига фаз между напряжением и током потребления, k – значение коэффициента формы поставляемой электроэнергии.


Контроль потребления электроэнергии.	Структура системы контроля потребления электрической энергии и состав измерительных средств, как правило, соответствуют структуре электроснабжения

Слайд 2Контроль потребления электроэнергии.
Измерительная структура представляет компактную ИС, состоящую из типовых

измерительных каналов (ИК), показанную на рисунке.
На рисунке: ИПU – измерительный

преобразователь напряжения, ИПI– измерительный преобразователь тока, ИП cos(φ)– измерительный преобразователь величины сдвига фаз между напряжением и током потребления, ВИП – вторичный измерительный преобразователь (нормирующий преобразователь, обеспечивающий согласование выхода датчика и АЦП), АЦП – аналого-цифровой преобразователь.
Контроль потребления электроэнергии.	Измерительная структура представляет компактную ИС, состоящую из типовых измерительных каналов (ИК), показанную на рисунке.На рисунке:

Слайд 3 Также как и в случае контроля потребления электрической энергии структура

контроля перечисленных носителей энергии соответствует структуре их снабжения предприятия. В

общем случае предприятие также может иметь несколько входов поставки, получать энергию от нескольких поставщиков.

Контроль потребления тепла.

Выбор средств измерения связан с характеристиками потребления (диапазон измерения, требуемая точность) организацией системы контроля (системный интерфейс, организация протоколов), с технико-экономическими показателями (надежность, стоимость).
Важными при выборе средств контроля или при синтезе измерительной структуры являются метрологические характеристики.

Контролирующая система должна обеспечивать измерение потребляемой энергии на всех входах предприятия, а также выполнять функций энергосбережения для всех важных технологических потребителей. Контроль на входах предприятия является важным, определяющим платежи предприятия поставщикам.


Также как и в случае контроля потребления электрической энергии структура контроля перечисленных носителей энергии соответствует структуре их

Слайд 4Структура компактной ИС контроля потребления тепла.
Структура компактной ИС - схема

с подающей и обратной трубой показана на рисунке.
На рисунке: Q1

– величина расхода горячей воды в подающем трубопроводе, P1 и Т1 – давление и температура в подающем трубопроводе, P2 и Т2 – давление и температура в обратном трубопроводе.
Структура компактной ИС контроля потребления тепла.	Структура компактной ИС - схема с подающей и обратной трубой показана на

Слайд 5Количество потребляемого тепла
Количество потребляемого тепла определяется контроллером с помощью выражения

= m1(h1-h2),
где: m1 - масса носителя (m1 = (V π

D2/4) t ρ(T1, P1) = Q1 ρ(T1, P1)), V – скорость теплоносителя, D – диаметр трубопровода, t – время, ρ – плотность теплоносителя, h1 и h2 – энтальпия теплоносителя на входе и выходе (h1 = f(T1, P1), h2 = f(T2, P2)).

Контроль потребления тепла.

Количество потребляемого тепла	Количество потребляемого тепла определяется контроллером с помощью выраженияWт = m1(h1-h2),	где: m1 - масса носителя (m1

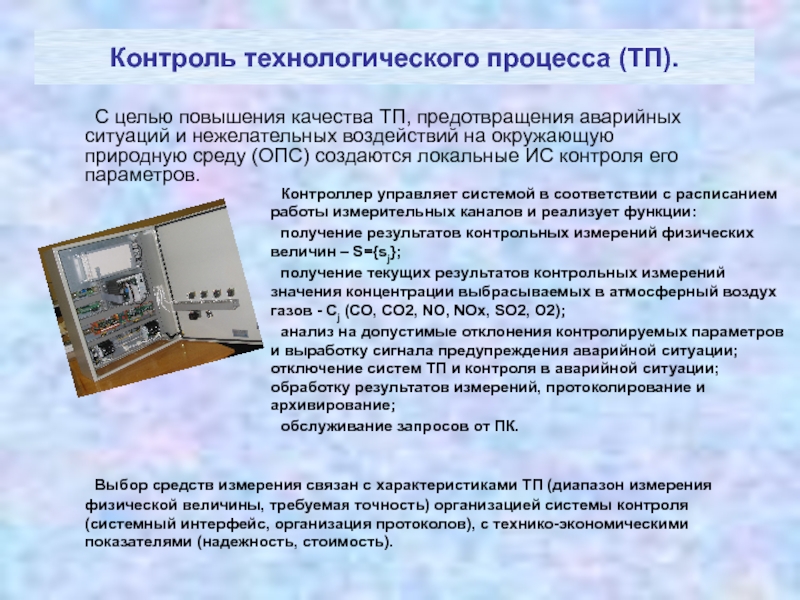

Слайд 6 С целью повышения качества ТП, предотвращения аварийных ситуаций и нежелательных

воздействий на окружающую природную среду (ОПС) создаются локальные ИС контроля

его параметров.

Контроль технологического процесса (ТП).

Контроллер управляет системой в соответствии с расписанием работы измерительных каналов и реализует функции:
получение результатов контрольных измерений физических величин – S={sj};
получение текущих результатов контрольных измерений значения концентрации выбрасываемых в атмосферный воздух газов - Cj (CO, CO2, NO, NOх, SO2, O2);
анализ на допустимые отклонения контролируемых параметров и выработку сигнала предупреждения аварийной ситуации; отключение систем ТП и контроля в аварийной ситуации; обработку результатов измерений, протоколирование и архивирование;
обслуживание запросов от ПК.

Выбор средств измерения связан с характеристиками ТП (диапазон измерения физической величины, требуемая точность) организацией системы контроля (системный интерфейс, организация протоколов), с технико-экономическими показателями (надежность, стоимость).


С целью повышения качества ТП, предотвращения аварийных ситуаций и нежелательных воздействий на окружающую природную среду (ОПС) создаются

Слайд 7Структура локальной ИВС контроля ТП
Локальная ИС обеспечивает контроль важных технологических

и экологических параметров, производит расчет степени воздействия ТП на ОПС.
Структура

локальной ИВС контроля ТП показана на рисунке.

Контроль технологического процесса (ТП).

Структура локальной ИВС контроля ТП	Локальная ИС обеспечивает контроль важных технологических и экологических параметров, производит расчет степени воздействия

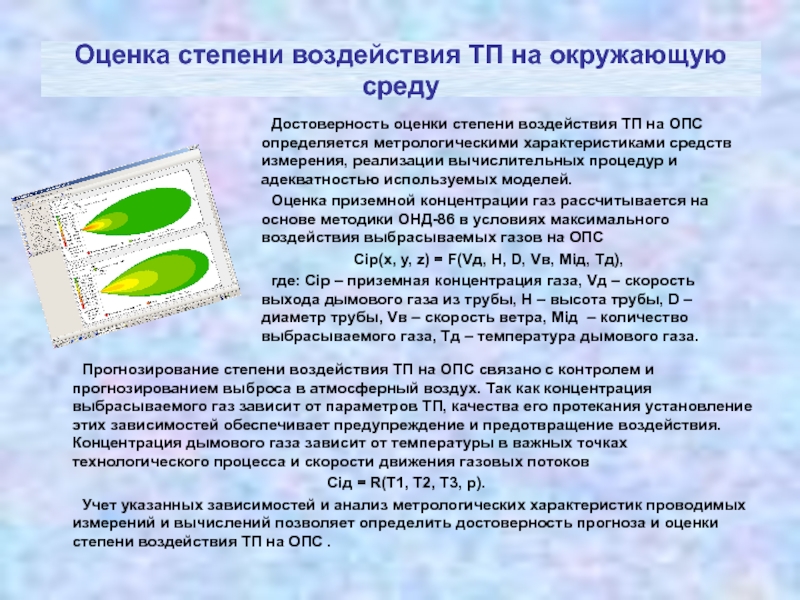

Слайд 8Оценка степени воздействия ТП на окружающую среду
Достоверность оценки степени воздействия

ТП на ОПС определяется метрологическими характеристиками средств измерения, реализации вычислительных

процедур и адекватностью используемых моделей.
Оценка приземной концентрации газ рассчитывается на основе методики ОНД-86 в условиях максимального воздействия выбрасываемых газов на ОПС
Сiр(x, y, z) = F(Vд, H, D, Vв, Miд, Тд),
где: Ciр – приземная концентрация газа, Vд – скорость выхода дымового газа из трубы, H – высота трубы, D – диаметр трубы, Vв – скорость ветра, Miд – количество выбрасываемого газа, Тд – температура дымового газа.

Прогнозирование степени воздействия ТП на ОПС связано с контролем и прогнозированием выброса в атмосферный воздух. Так как концентрация выбрасываемого газ зависит от параметров ТП, качества его протекания установление этих зависимостей обеспечивает предупреждение и предотвращение воздействия. Концентрация дымового газа зависит от температуры в важных точках технологического процесса и скорости движения газовых потоков
Ciд = R(Т1, Т2, Т3, р).
Учет указанных зависимостей и анализ метрологических характеристик проводимых измерений и вычислений позволяет определить достоверность прогноза и оценки степени воздействия ТП на ОПС .


Оценка степени воздействия ТП на окружающую среду	Достоверность оценки степени воздействия ТП на ОПС определяется метрологическими характеристиками средств

Слайд 9Контроль состояния окружающей природной среды
Разнообразие природных объектов (экосистем), сложность выявления

закономерностей протекания процессов и развития ситуаций определяют сложность контроля и

оценки их состояния. ИС мониторинга (ИСМ) окружающей природной среды (ОПС) - это распределенная система контроля важных параметров в различных средах и объектах экологической структуры района, сбора и обработки данных, архивирования и представления результатов.

Задача эффективной организации системы сбора измерительной контрольной информации заключается в обеспечении надежного контроля характеристик ОПС (с заданной достоверностью обнаружения) при минимальных материальных затратах.

Таким образом, применение нескольких мобильных ИС обеспечивает контроль состояния ОПС с максимальной эффективностью. При этом не снижается надежность обнаружения факторов выбросов в атмосферу, а в случае проведения работ по фактическому восстановлению района загрязнения и контролю состояния ОПС при проведении восстановительных работ и реабилитации районов поражения они представляют собой единственное средство, которое может оперативно решить эти задачи в автоматическом режиме.

Контроль состояния окружающей природной среды	Разнообразие природных объектов (экосистем), сложность выявления закономерностей протекания процессов и развития ситуаций определяют

Слайд 10
Схема распределенной ИС, использующей мобильные средства измерений – мобильные компактные

ИС показана на рисунке
Распределенная ИВС контроля состояния ОПС

Схема распределенной ИС, использующей мобильные средства измерений – мобильные компактные ИС показана на рисунке Распределенная ИВС контроля
