Кратность циркуляции – отношение массового расхода среды в контуре циркуляции

Слайды и текст этой презентации

Слайд 1Кратность циркуляции – отношение массового расхода среды в контуре циркуляции

(воды в опускных трубах) к расходу пара
В контуре циркуляции она

является переменной величиной и зависит от текущего весового паросодержания

Отдельно выделяют итоговую кратность циркуляции для котла – отношение массового расхода среды в контуре циркуляции (воды в опускных трубах) к расходу пара на выходе из контура циркуляции (часто перегретого пара на выходе из котла (паропроизводительности)

Кратность циркуляции

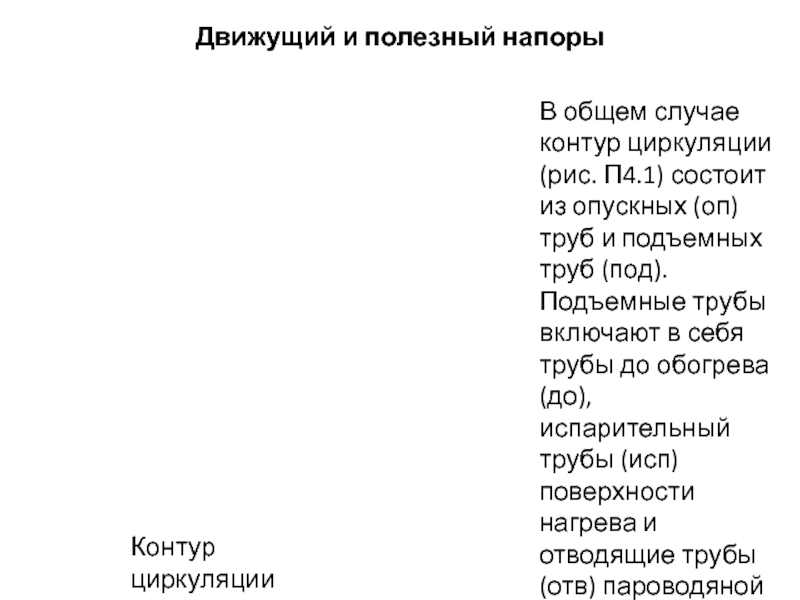

Слайд 2Движущий и полезный напоры
Контур циркуляции
В общем случае контур циркуляции (рис.

П4.1) состоит из опускных (оп) труб и подъемных труб (под).

Подъемные трубы включают в себя трубы до обогрева (до), испарительный трубы (исп) поверхности нагрева и отводящие трубы (отв) пароводяной смеси в барабан.

Движущий и полезный напорыКонтур циркуляцииВ общем случае контур циркуляции (рис. П4.1) состоит из опускных (оп) труб и

Слайд 3Изменение давления в пределах замкнутого контура, равняется 0.
При записи изменения

давления по контуру циркуляции можно получить следующий вид изменения давления:
Разность

нивелирных напоров опускного и подъёмного звеньев контура циркуляции называется движущим напором. Она будет затрачиваться на преодоление гидравлического сопротивления контура.

Изменение давления в пределах замкнутого контура, равняется 0.При записи изменения давления по контуру циркуляции можно получить следующий

Слайд 4Подобное деление напоров обусловлено особенностями расчёта контура естественной циркуляции:
простота расчёта

гидравлического сопротивления опускной системы;
сложность определения реальных характеристик двухфазной смеси.

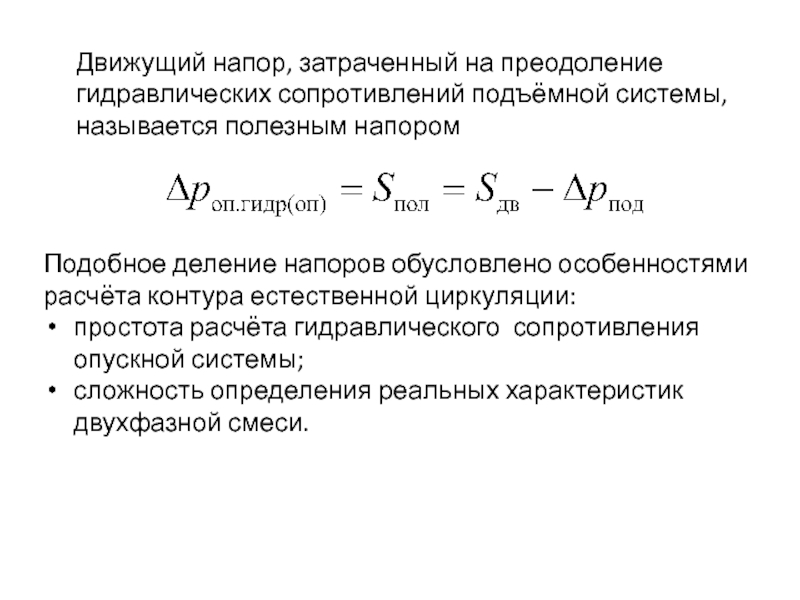

Движущий напор,

затраченный на преодоление гидравлических сопротивлений подъёмной системы, называется полезным напором

Подобное деление напоров обусловлено особенностями расчёта контура естественной циркуляции:простота расчёта гидравлического сопротивления опускной системы;сложность определения реальных характеристик

Слайд 5Графически решение уравнения циркуляции
можно представить в виде диаграммы циркуляции

Слайд 6Плотность смеси на паросодержащем участке
С учётом этого движущий напор
Из этого

выражения видно, что движущий напор, и в итоге диаграмма циркуляции

будет зависеть от давления:
с увеличением давления напорное паросодержание уменьшается;
с ростом давления будет уменьшаться разность плотностей воды и пара на линии насыщения.

Плотность смеси на паросодержащем участкеС учётом этого движущий напорИз этого выражения видно, что движущий напор, и в

Слайд 7Зависимость изменения полезного напора от давления

Слайд 8Зависимость изменения полезного напора от давления
