Кристалды кремний күн элементтерінің технологиясын арзандату жолдары

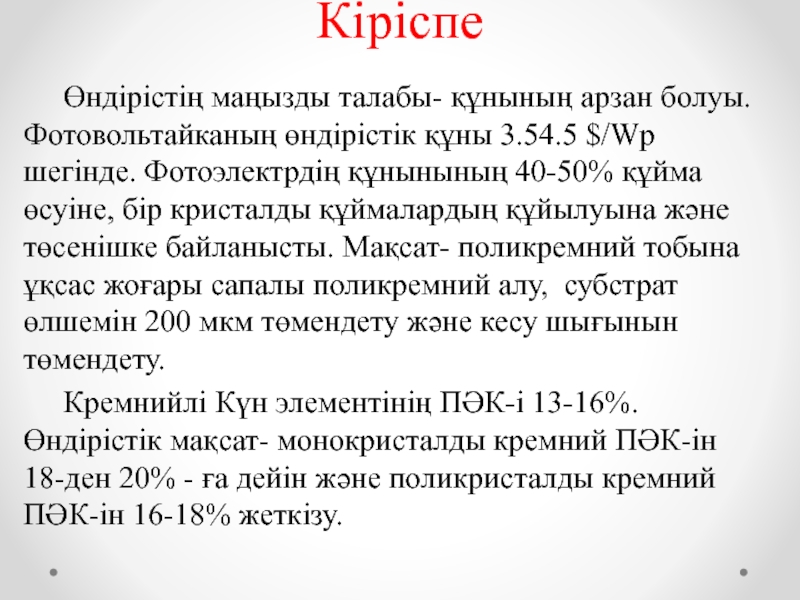

3.54.5 $/Wp шегінде. Фотоэлектрдің құнынының 40-50% құйма өсуіне, бір кристалды

құймалардың құйылуына және төсенішке байланысты. Мақсат- поликремний тобына ұқсас жоғары сапалы поликремний алу, субстрат өлшемін 200 мкм төмендету және кесу шығынын төмендету.
Кремнийлі Күн элементінің ПӘК-і 13-16%. Өндірістік мақсат- монокристалды кремний ПӘК-ін 18-ден 20% - ға дейін және поликристалды кремний ПӘК-ін 16-18% жеткізу.

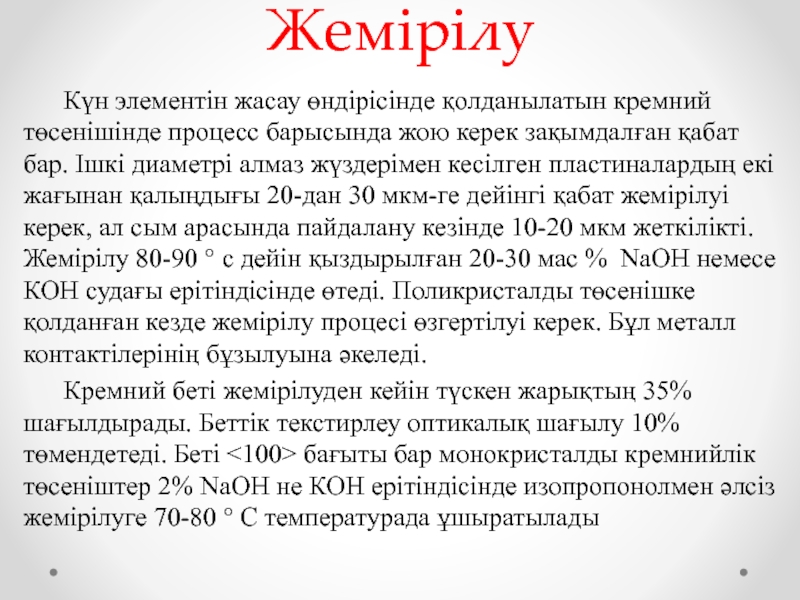

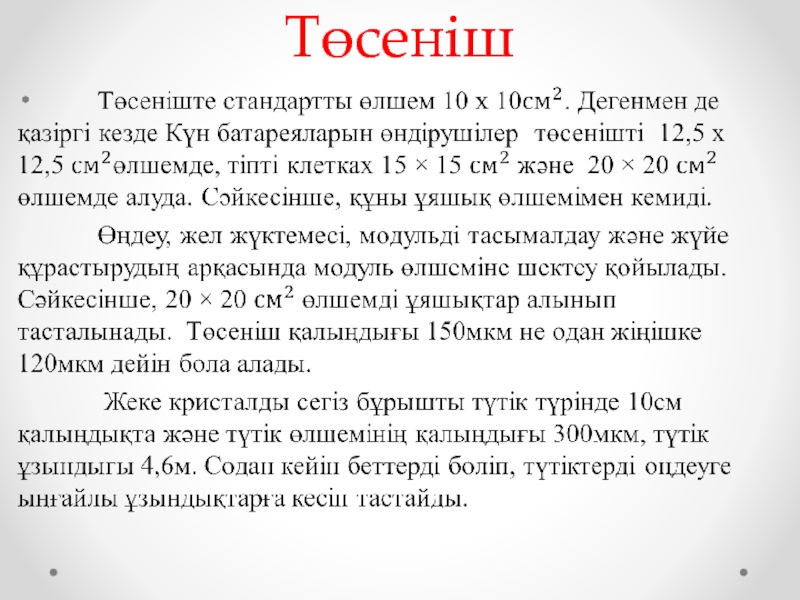

керек зақымдалған қабат бар. Ішкі диаметрі алмаз жүздерімен кесілген пластиналардың

екі жағынан қалыңдығы 20-дан 30 мкм-ге дейінгі қабат жемірілуі керек, ал сым арасында пайдалану кезінде 10-20 мкм жеткілікті. Жемірілу 80-90 ° с дейін қыздырылған 20-30 мас % NaOH немесе КОН судағы ерітіндісінде өтеді. Поликристалды төсенішке қолданған кезде жемірілу процесі өзгертілуі керек. Бұл металл контактілерінің бұзылуына әкеледі.

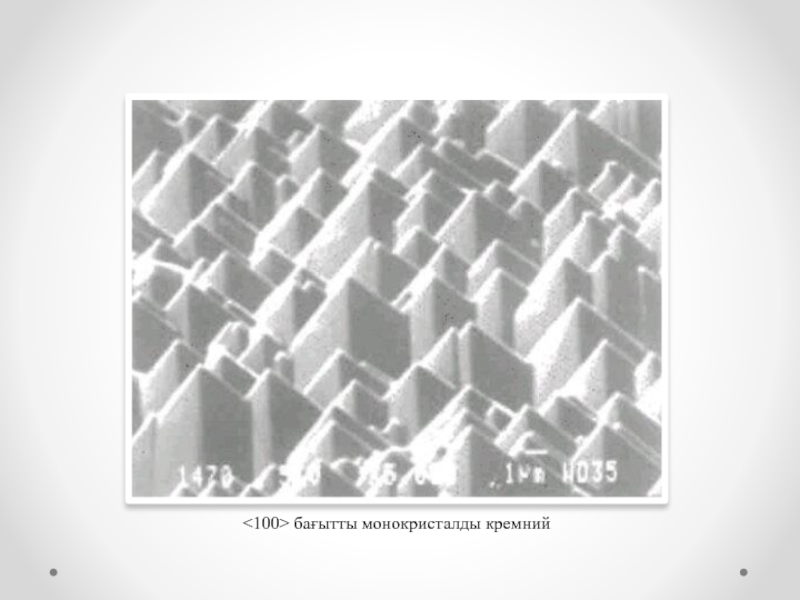

Кремний беті жемірілуден кейін түскен жарықтың 35% шағылдырады. Беттік текстирлеу оптикалық шағылу 10% төмендетеді. Беті <100> бағыты бар монокристалды кремнийлік төсеніштер 2% NaOH не КОН ерітіндісінде изопропонолмен әлсіз жемірілуге 70-80 ° С температурада ұшыратылады

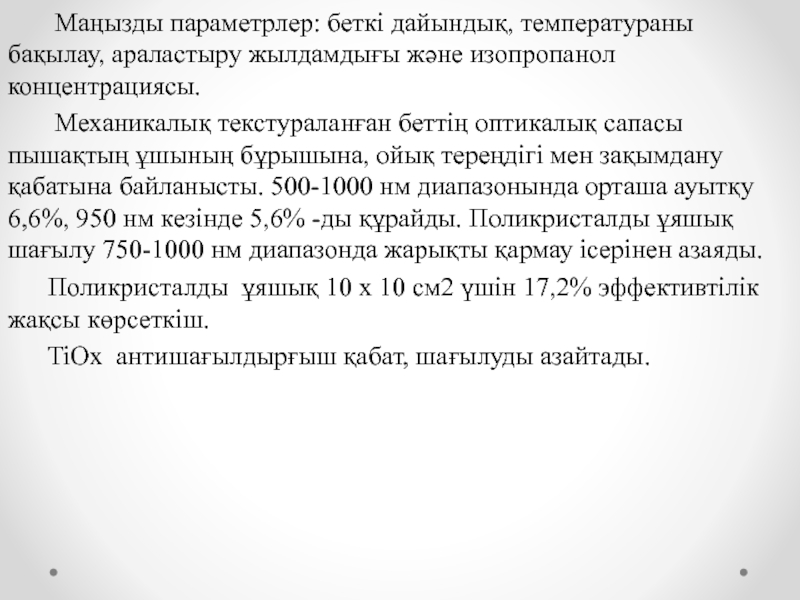

изопропанол концентрациясы.

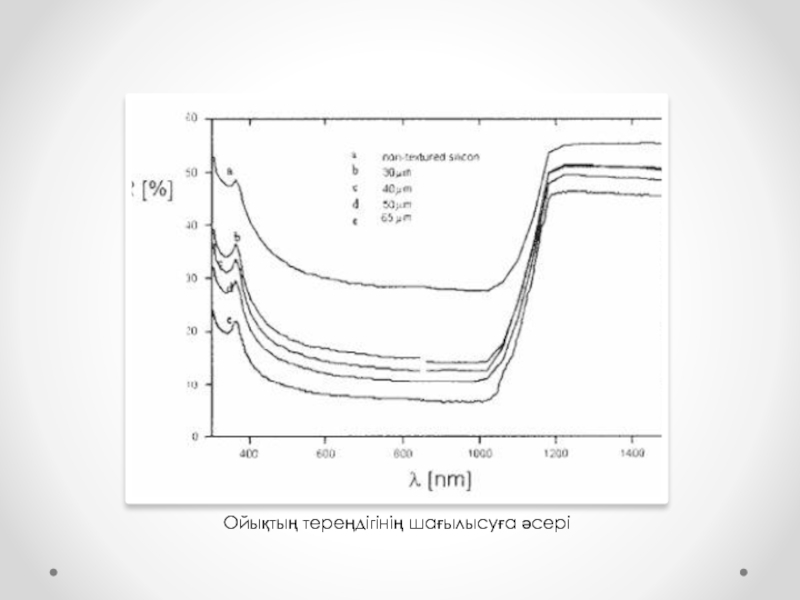

Механикалық текстураланған беттің оптикалық сапасы пышақтың ұшының бұрышына,

ойық тереңдігі мен зақымдану қабатына байланысты. 500-1000 нм диапазонында орташа ауытқу 6,6%, 950 нм кезінде 5,6% -ды құрайды. Поликристалды ұяшық шағылу 750-1000 нм диапазонда жарықты қармау ісерінен азаяды.
Поликристалды ұяшық 10 х 10 см2 үшін 17,2% эффективтілік жақсы көрсеткіш.
TiOx антишағылдырғыш қабат, шағылуды азайтады.
