Слайд 1Курсовий проект
Розрахунок електричної мережі 150кВ
Дисципліна: «Електричні мережі електричних систем»
Розробив: студент
групи ЕЛ-12 2/9 Хваль О. П.
енергобудівний технікум»

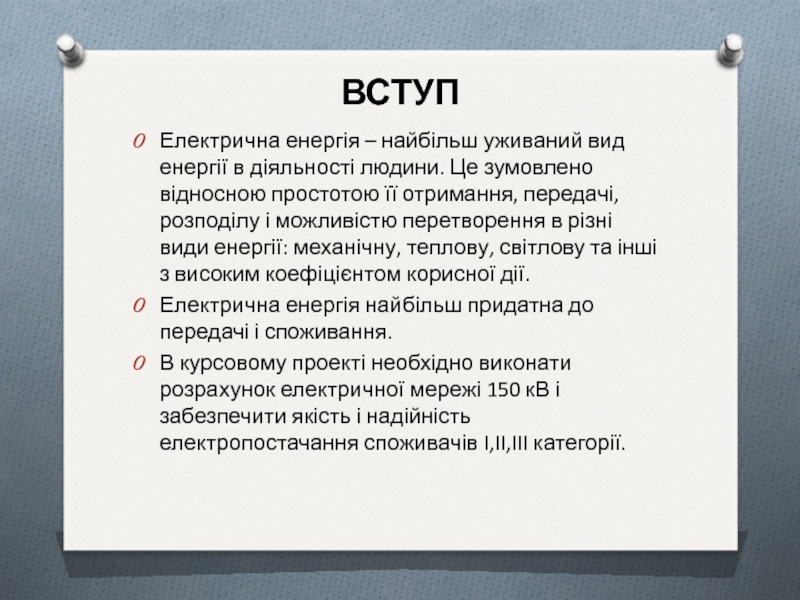

Слайд 2ВСТУП
Електрична енергія – найбільш уживаний вид енергії в діяльності людини.
Це зумовлено відносною простотою її отримання, передачі, розподілу і можливістю
перетворення в різні види енергії: механічну, теплову, світлову та інші з високим коефіцієнтом корисної дії.Електрична енергія найбільш придатна до передачі і споживання.
В курсовому проекті необхідно виконати розрахунок електричної мережі 150 кВ і забезпечити якість і надійність електропостачання споживачів I,II,III категорії.
Слайд 3ВИБІР ТРАНСФОРМАТОРІВ
Виконано вибір типу і потужності силових трансформаторів. Знайдено повну
потужність на кожній підстанції, реактивну потужність, повну комплексну потужність та
потужність трансформатора, знайдено приведені навантаження на кожній підстанціїПри виборі потужності трансформатора враховується номінальна споживана потужність, температура навколишнього середовища, умови установки трансформатора.

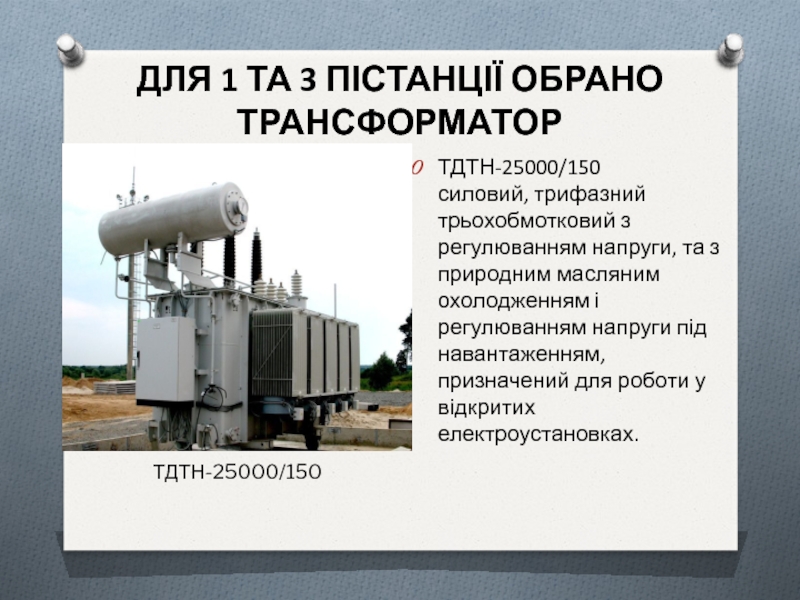

Слайд 4ДЛЯ 1 ТА 3 ПІСТАНЦІЇ ОБРАНО ТРАНСФОРМАТОР
ТДТН-25000/150
силовий, трифазний трьохобмотковий з регулюванням напруги, та
з природним масляним охолодженням і регулюванням напруги під навантаженням, призначений для роботи у відкритих електроустановках.ТДТН-25000/150

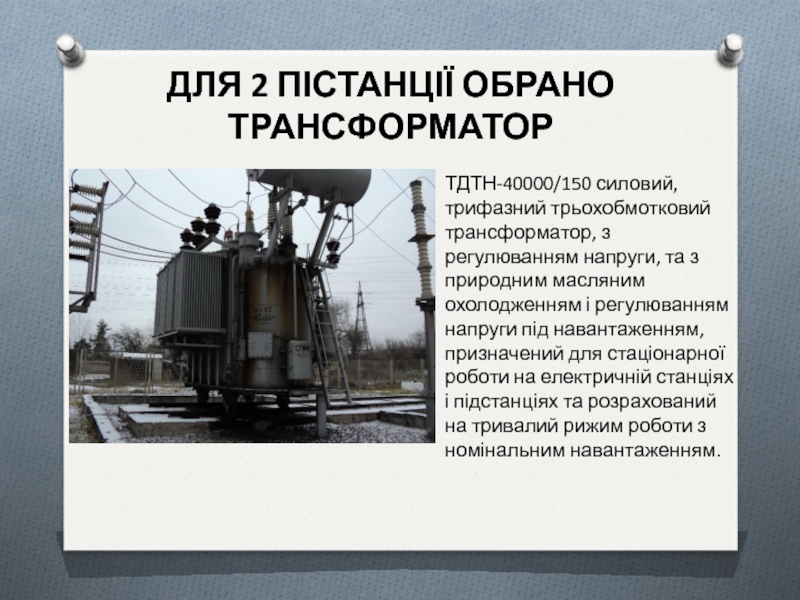

Слайд 5ДЛЯ 2 ПІСТАНЦІЇ ОБРАНО ТРАНСФОРМАТОР
ТДТН-40000/150 силовий, трифазний трьохобмотковий трансформатор, з
регулюванням напруги, та з природним масляним охолодженням і регулюванням напруги
під навантаженням, призначений для стаціонарної роботи на електричній станціях і підстанціях та розрахований на тривалий рижим роботи з номінальним навантаженням.

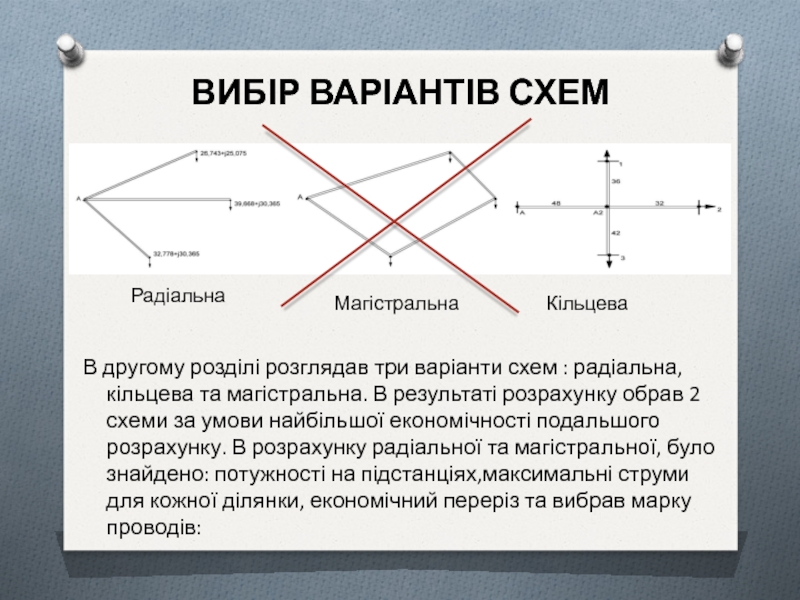

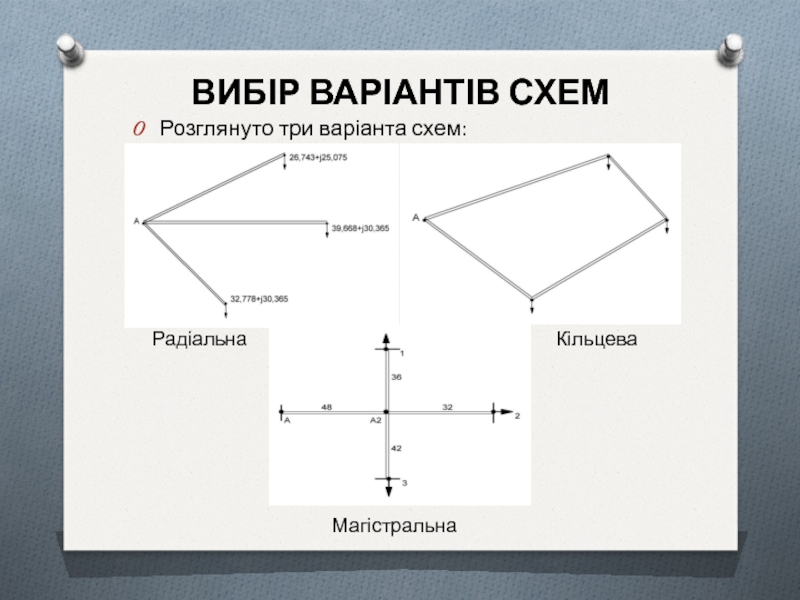

Слайд 7ВИБІР ВАРІАНТІВ СХЕМ
В другому розділі розглядав три варіанти схем :
радіальна, кільцева та магістральна. В результаті розрахунку обрав 2 схеми
за умови найбільшої економічності подальшого розрахунку. В розрахунку радіальної та магістральної, було знайдено: потужності на підстанціях,максимальні струми для кожної ділянки, економічний переріз та вибрав марку проводів:Радіальна
Кільцева
Магістральна

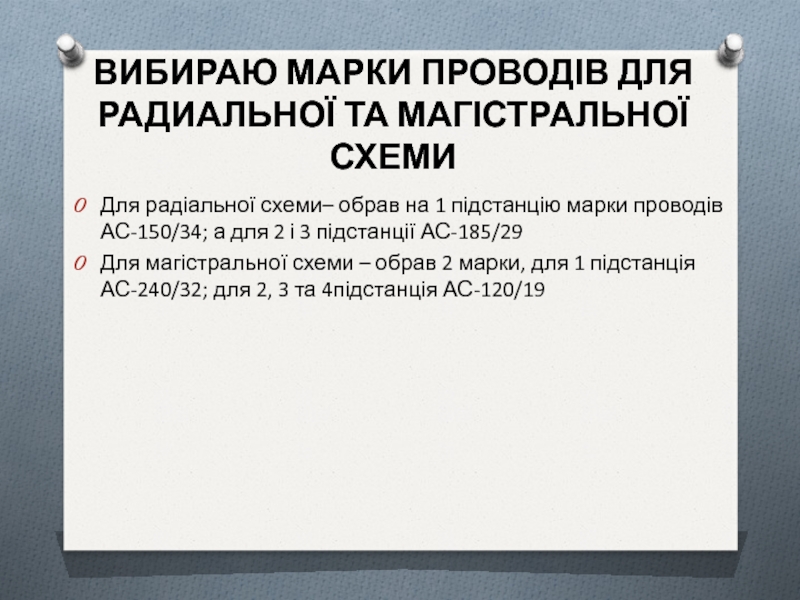

Слайд 8ВИБИРАЮ МАРКИ ПРОВОДІВ ДЛЯ РАДИАЛЬНОЇ ТА МАГІСТРАЛЬНОЇ СХЕМИ
Для радіальної схеми–
обрав на 1 підстанцію марки проводів АС-150/34; а
для 2 і 3 підстанції АС-185/29Для магістральної схеми – обрав 2 марки, для 1 підстанція АС-240/32; для 2, 3 та 4підстанція АС-120/19

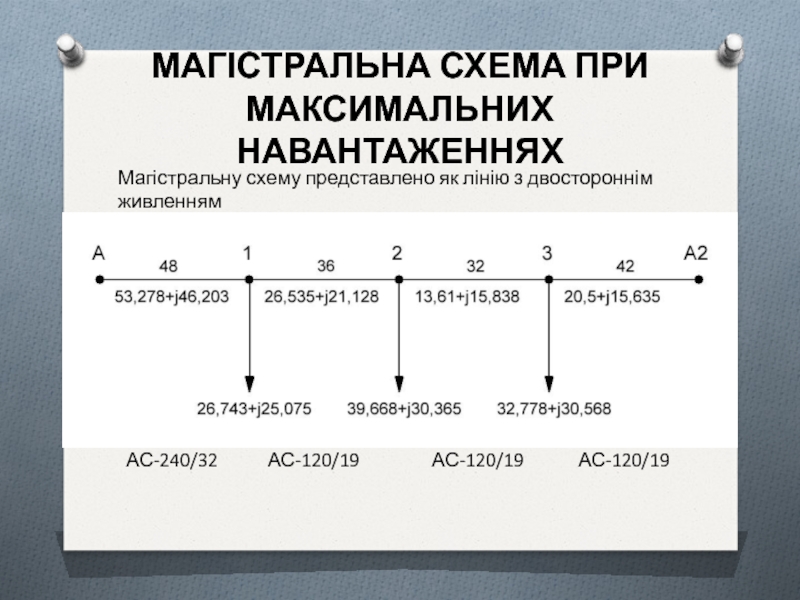

Слайд 9МАГІСТРАЛЬНА СХЕМА ПРИ МАКСИМАЛЬНИХ НАВАНТАЖЕННЯХ
Магістральну схему представлено як лінію з
двостороннім живленням
АС-240/32 АС-120/19
АС-120/19 АС-120/19

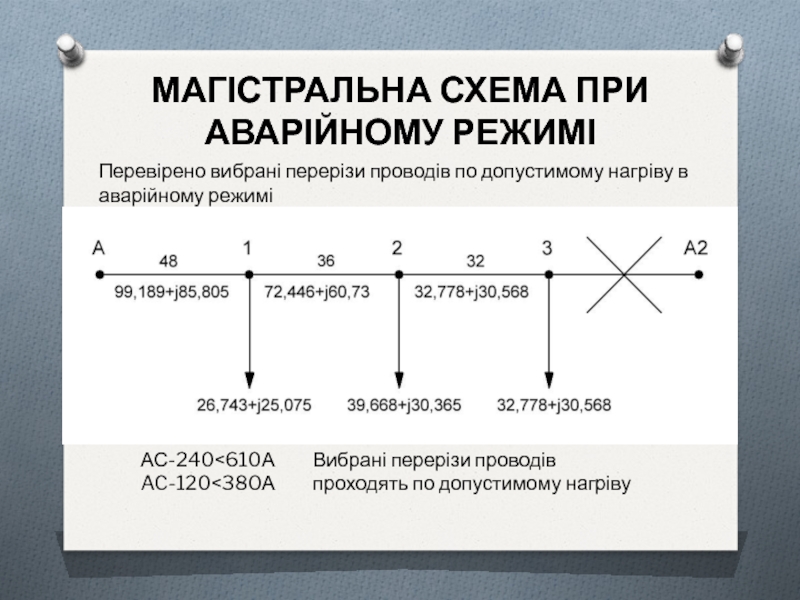

Слайд 10МАГІСТРАЛЬНА СХЕМА ПРИ АВАРІЙНОМУ РЕЖИМІ
АС-240
допустимому нагріву в аварійному режимі
Вибрані перерізи проводів проходять по допустимому
нагріву
Слайд 11ТЕХНІКО-ЕКОНОМІЧНІ ПОРІВНЯННЯ ДВОХ ВИБРАНИХ ВАРІАНТІВ
За даними таблиці вибрано варіант, який
є самим економічним, вигіднішим. Це є варіант №2

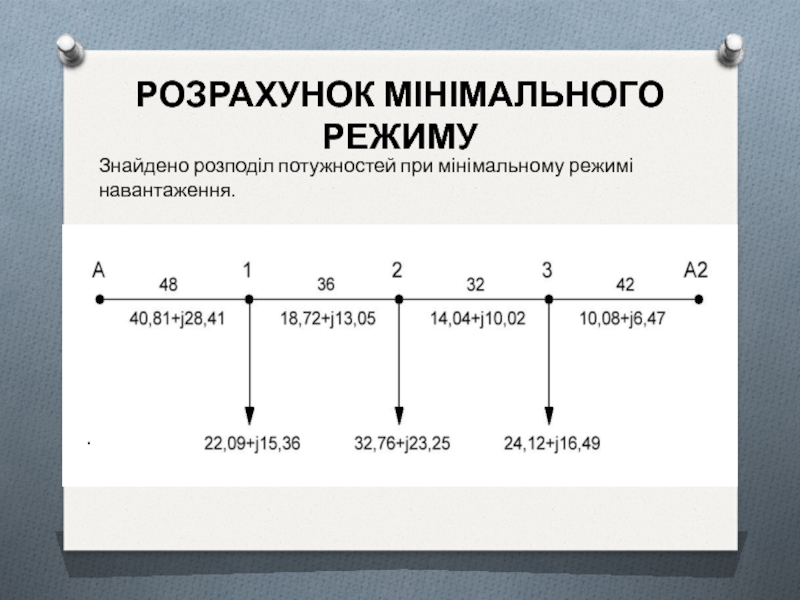

Слайд 12РОЗРАХУНОК МІНІМАЛЬНОГО РЕЖИМУ
Знайдено розподіл потужностей при мінімальному режимі навантаження.
.

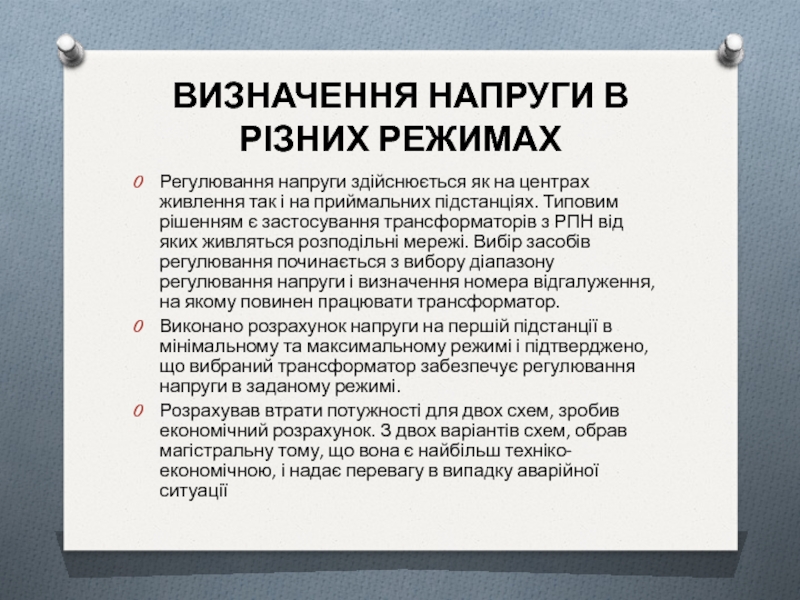

Слайд 13ВИЗНАЧЕННЯ НАПРУГИ В РІЗНИХ РЕЖИМАХ
Регулювання напруги здійснюється як на центрах
живлення так і на приймальних підстанціях. Типовим рішенням є застосування
трансформаторів з РПН від яких живляться розподільні мережі. Вибір засобів регулювання починається з вибору діапазону регулювання напруги і визначення номера відгалуження, на якому повинен працювати трансформатор.Виконано розрахунок напруги на першій підстанції в мінімальному та максимальному режимі і підтверджено, що вибраний трансформатор забезпечує регулювання напруги в заданому режимі.
Розрахував втрати потужності для двох схем, зробив економічний розрахунок. З двох варіантів схем, обрав магістральну тому, що вона є найбільш техніко-економічною, і надає перевагу в випадку аварійної ситуації
