Слайд 1Лабораторная работа
«Изучение динамики вращения движения твёрдого тела и определение момента

инерции маятника Обербека»

Авторы:
Петрушов Андрей
Добровольский Андрей
Анников Роман

Лабораторная работа«Изучение динамики вращения движения твёрдого тела и определение момента инерции маятника Обербека»Авторы:Петрушов АндрейДобровольский АндрейАнников Роман

Слайд 2Цели работы:

Проверить, что момент инерции маятника Обербека не зависит от

радиуса шкива, на котором подвешен груз.
Доказать, что момент инерции маятника

Обербека зависит от распределения массы на маятнике.

Цели работы:Проверить, что момент инерции маятника Обербека не зависит от радиуса шкива, на котором подвешен груз.Доказать, что

Слайд 3Приборы и материалы
Крестообразный маятник с 4 грузами, по одному на

каждой оси
Линейка для измерения высоты
Нить
Груз
Секундомер

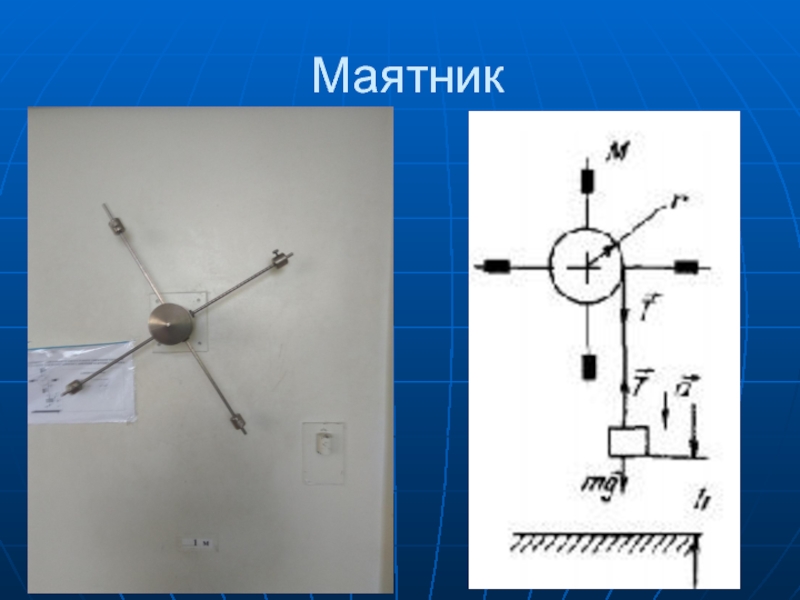

Слайд 4Маятник

Слайд 5Используемые закономерности
Основное уравнение динамики вращательного движения для маятника Обербека: Iε

=Tr
Для поступательного движения груза m:
ma=mg-T; h=(at²)/2
Используя связь линейного и углового

ускорений а=εr:
I=mr^2*(g*t^2/2h-1)

Используемые закономерностиОсновное уравнение динамики вращательного движения для маятника Обербека: Iε =TrДля поступательного движения груза m:ma=mg-T; h=(at²)/2Используя связь

Слайд 6Ход работы, 1ч.
Закрепить цилиндрические грузики М на середине стержня таким

образом, чтобы система находилась в положении безразличного равновесия.
Закрепить нить с

грузом m на шкиве радиуса r1 и наматывают ее так, чтобы груз поднялся на высоту h. Высоту отсчитывать по линейке по нижнему торцу груза m

Ход работы, 1ч.Закрепить цилиндрические грузики М на середине стержня таким образом, чтобы система находилась в положении безразличного

Слайд 7Ход работы, 1ч.
Измерить время движения t1 груза 5 раз, зафиксировать

его, занести данные в табл. 1
Перекинуть нить с грузом на

другой шкив радиуса r2 и повторить опыт по измерению времени t2 с той же высоты h и занести в табл. 2

Ход работы, 1ч.Измерить время движения t1 груза 5 раз, зафиксировать его, занести данные в табл. 1Перекинуть нить

Слайд 8Таблицы результатов

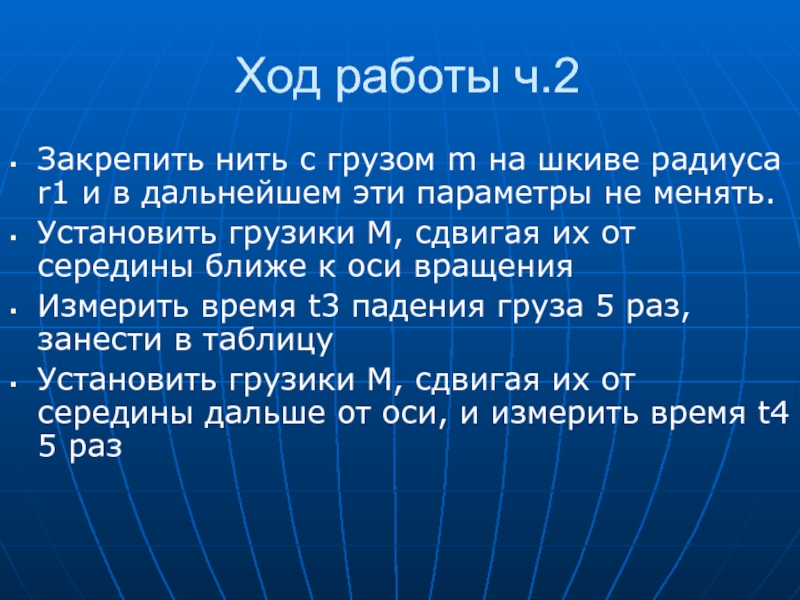

Слайд 9Ход работы ч.2
Закрепить нить с грузом m на шкиве радиуса

r1 и в дальнейшем эти параметры не менять.
Установить грузики

М, сдвигая их от середины ближе к оси вращения
Измерить время t3 падения груза 5 раз, занести в таблицу
Установить грузики М, сдвигая их от середины дальше от оси, и измерить время t4 5 раз

Ход работы ч.2Закрепить нить с грузом m на шкиве радиуса r1 и в дальнейшем эти параметры не

Слайд 10Таблицы результатов

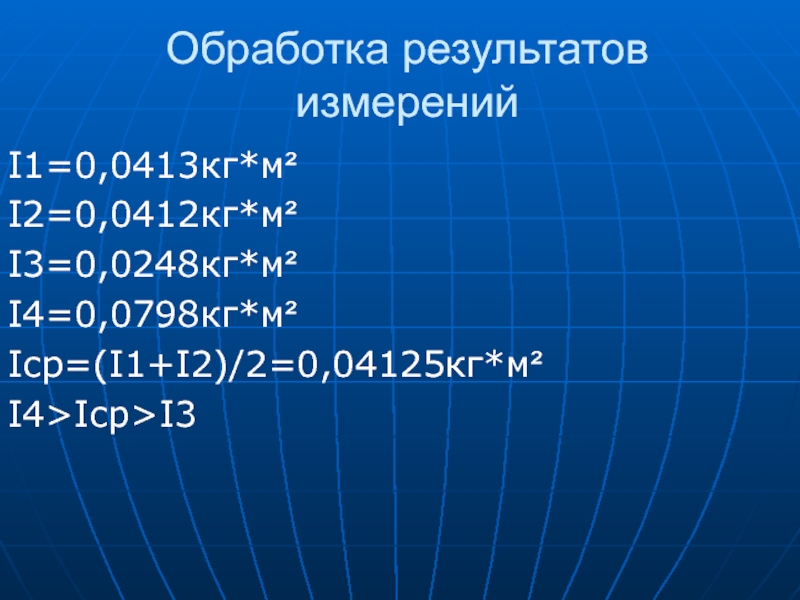

Слайд 11Обработка результатов измерений
I1=0,0413кгм²
I2=0,0412кгм²
I3=0,0248кгм²
I4=0,0798кгм²
Iср=(I1+I2)/2=0,04125кг*м²
I4>Iср>I3

Слайд 12Расчет погрешности измерений
∆tсл=k√(∑ (∆t(i)²)/20)
k-коэффицент Стьюдента (2,78 здесь)
∆tинс=0,01
∆t(i)=√ (∆tинс(i)²+ ∆tсл(i))
t=tср+-∆t

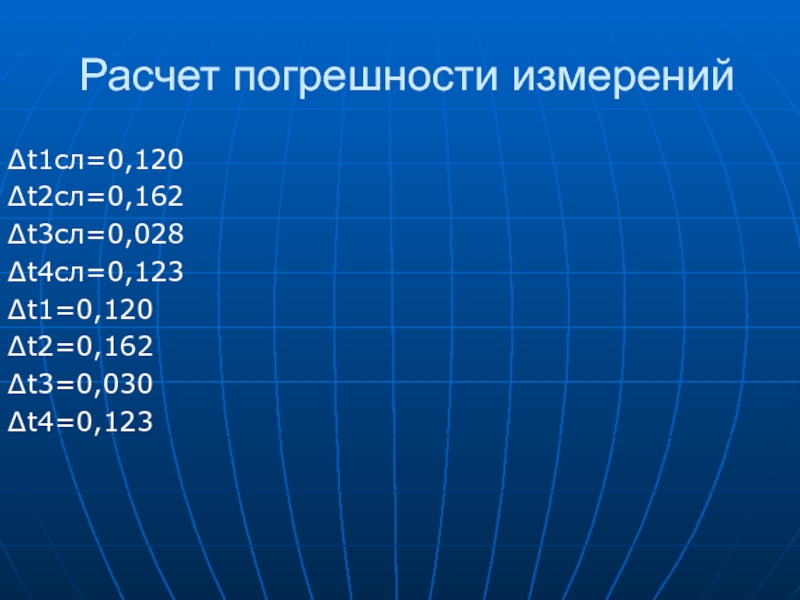

Слайд 13Расчет погрешности измерений
∆t1сл=0,120
∆t2сл=0,162
∆t3сл=0,028
∆t4сл=0,123
∆t1=0,120
∆t2=0,162
∆t3=0,030
∆t4=0,123

Слайд 14Результаты измерений с учетом погрешности
t1=3,49±0,120(с)
t2=6,92±0,162(с)
t3=2,72±0,030(с)
t4=4,83±0,123(с)

Слайд 15Расчет погрешности измерений
∆I=I√((∆m/m)²+4(∆r/r)²+4(∆t/t)²+(∆h/h)²)
∆I1=0,0028(кгм²)
∆I2=0,0018(кгм²)
∆I3=0,0002(кгм²)
∆I4=0,0037(кгм²)

Слайд 16Расчет погрешностей измерений
∆I’=0,5√(∆I1²+ ∆I2²)=0,00162(кгм²)
Итого:
I=0,04125±0,00162(кгм²)
Относительная погрешность:
δ= ∆I’/I’=0,039

Слайд 17Выводы:
Экспериментальным путем на примере маятника Обербека доказано, что момент инерции

тела не зависит от момента силы, действующей на него, но

зависит от распределения массы в этом теле

Выводы:Экспериментальным путем на примере маятника Обербека доказано, что момент инерции тела не зависит от момента силы, действующей

Слайд 18 Спасибо за внимание По всем вопросам звоните по горячей линии 8-985-275-03-31
