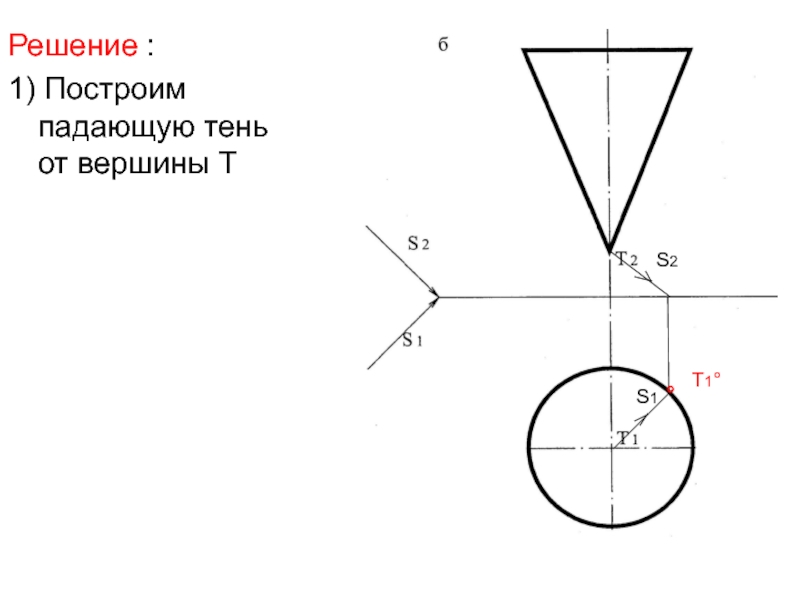

- 3. Решение : 1) Построим падающую тень от вершины ТS2S1°T1°
- 4. 2) Построим падающую тень от основания конуса
- 5. 3) Т.к. окружность основания параллельна П1, тень
- 6. 5) Обратным лучом находим на окружности точки
- 7. 6) Находим тени от точек 2,6,5,7,1 на
- 8. Построение собственной и падающих теней на конусах
- 9. Построение собственной и падающих теней на конусах
- 10. Задача 12.12 стр.95:Построить тень от точки А

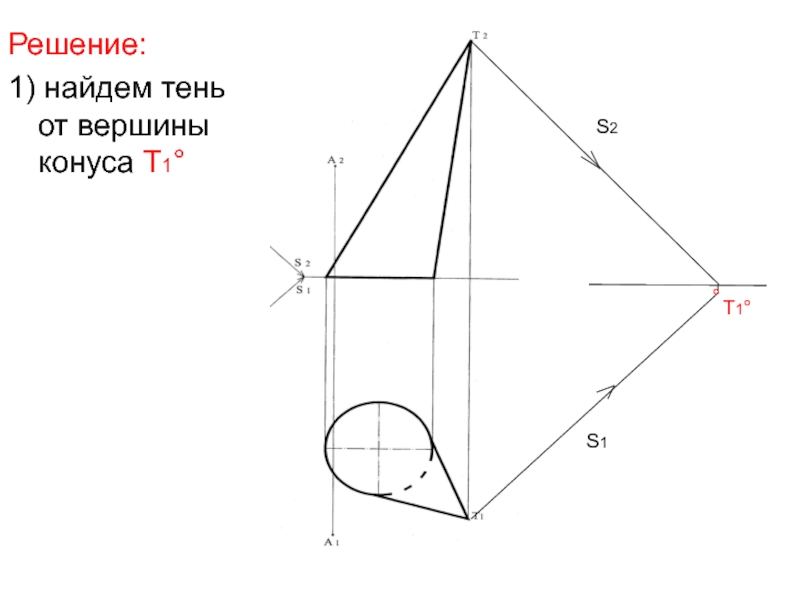

- 11. Решение:1) найдем тень от вершины конуса Т1°S2S1°Т1°
- 12. проведем касательные к окружности основания и определим

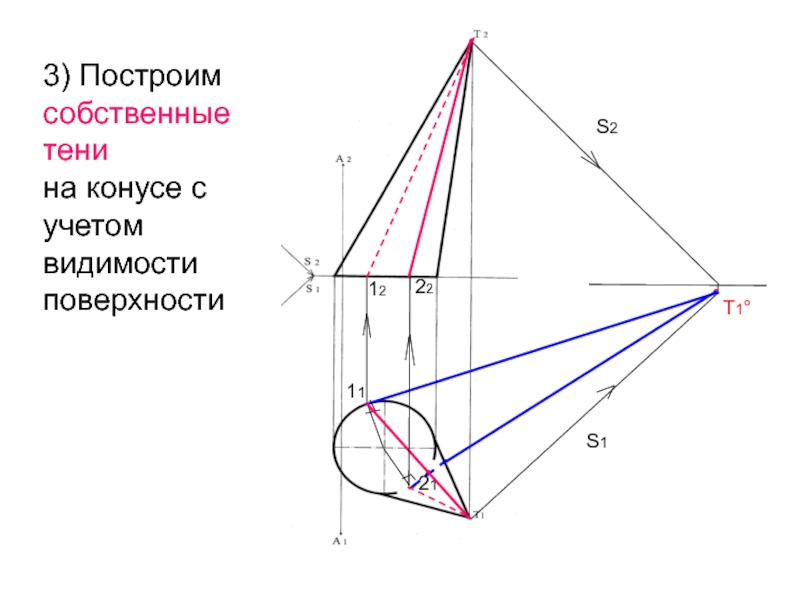

- 13. S2S1°Т1°11213) Построим собственные тенина конусе с учетом видимости поверхности1222
- 14. S2S1°Т1°11214) Построим падающую тень от (.)А,
- 15. S2S1°Т1°11215)Через ложную тень А1° и Т1°
- 16. S2S1°Т1°11217) Построим фронтальную проекцию А2°, подняв

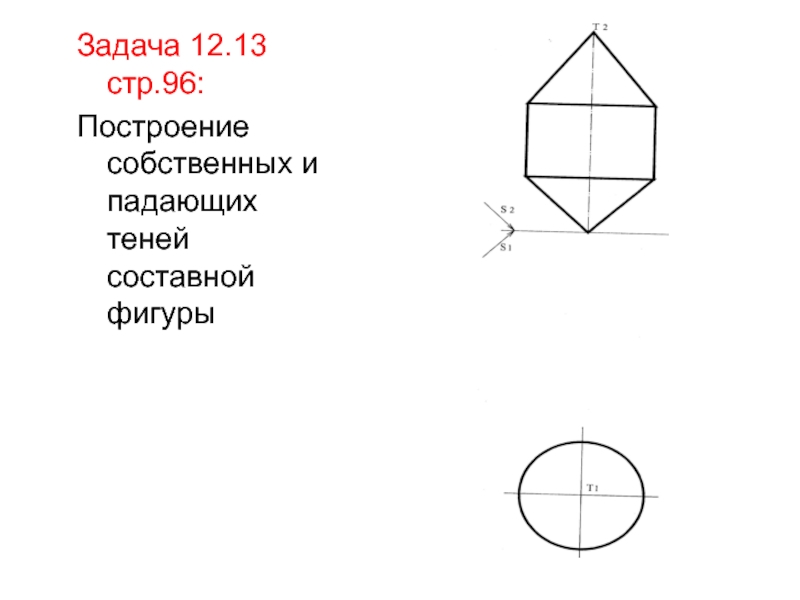

- 17. Задача 12.13 стр.96:Построение собственных и падающих теней составной фигуры
- 18. Решение:Построим тени от вершины Т и центров
- 19. 3)Из точки Т°1 проведем касательные к верхней
- 20. 5) Из (.)В°1 проведем касательные к нижней
- 21. Задача 12.14 стр.97: Построить тень от прямой
- 22. Решение:1) Построим падающие тени от точек Т,1,2.2)
- 23. 3) Впишем в теневые окружности правильные шестиугольники – получим падающие тени от оснований пирамид
- 24. 4) Из (.)Т°1 проведем касательные к верхнему
- 25. 6) Строим падающую тень от усеченной пирамиды:
- 26. 8)Строим падающую тень от наклонной прямой АВ,
- 27. 9) Определяем точки накладки падающей тени от АВ на тени от каркаса составного телаА1°≡А1°°°°°°171
- 28. 10) Возвращаем обратными лучами точки накладки теней на соответствующие элементы каркаса составного тела●●●●
- 29. 10) Возвращаем обратными лучами точки накладки теней на соответствующие элементы каркаса составного тела°●●●●●●1
- 30. 11) Соединяем найденные точки на составной поверхности
- 31. 12) Находим фронтальную проекцию падающей тени от АВ на составную поверхность с учетом видимости

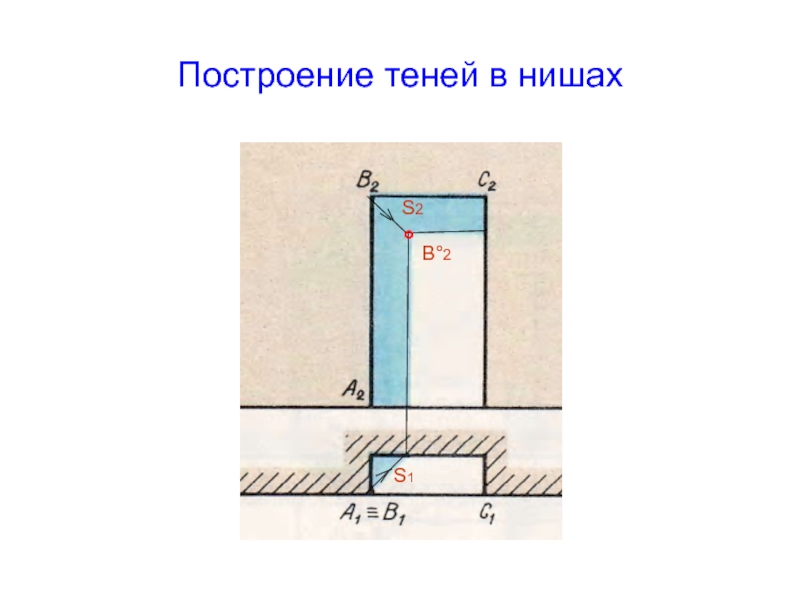

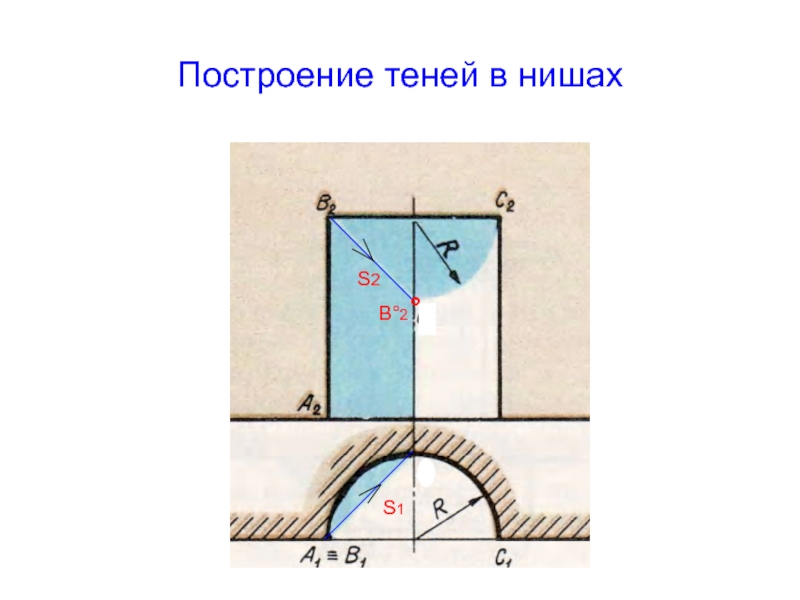

- 32. Построение теней в нишахS1S2B°2°
- 33. Построение теней в нишах°S1S2B°2
- 34. Построение теней в нишах°S2S1S1A2°°S2О°2
- 35. Построение тени на колоннеПроведем касательную параллельно S1
- 36. 4) построим тень от (.)А на поверхность
- 37. 6) Возьмем несколько промежуточных точек 1,2,3 и также построим от них тени°A°2S1S2°Е°2°°°°°°°°°1°22°23°2
- 38. 7) От нижнего горизонтального ребра А тень
- 39. 10) Т.к. тень от точки Е попадает

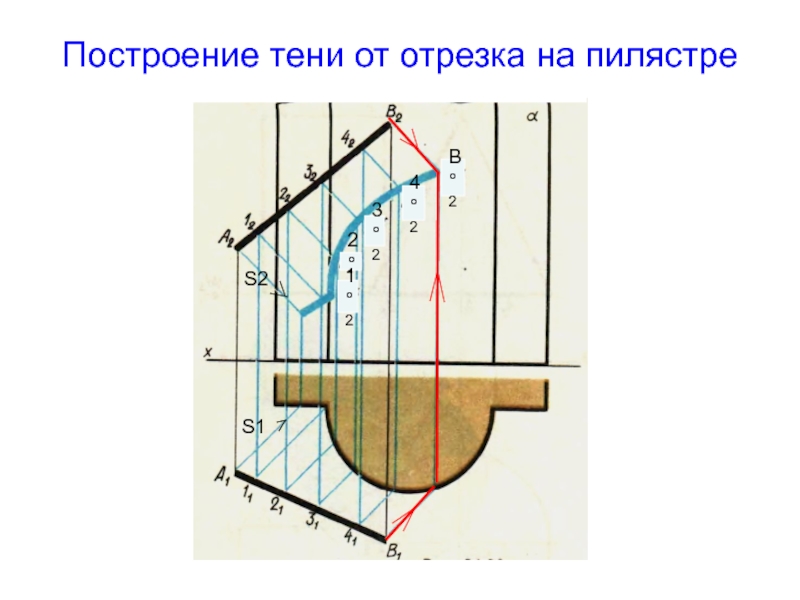

- 40. Построение тени от отрезка на пилястреS2S1В°24°23°22°21°2

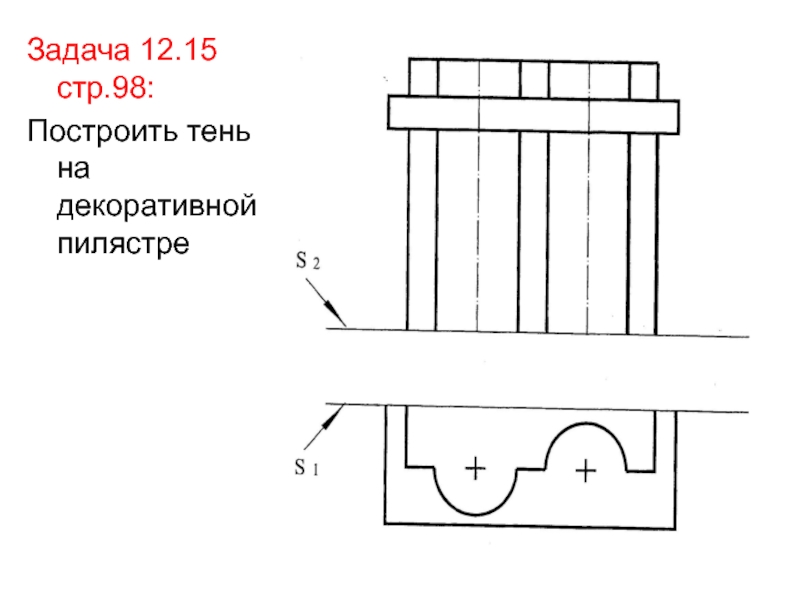

- 41. Задача 12.15 стр.98:Построить тень на декоративной пилястре
- 42. Решение:1) Определим собственные тени на пилястре: проведем

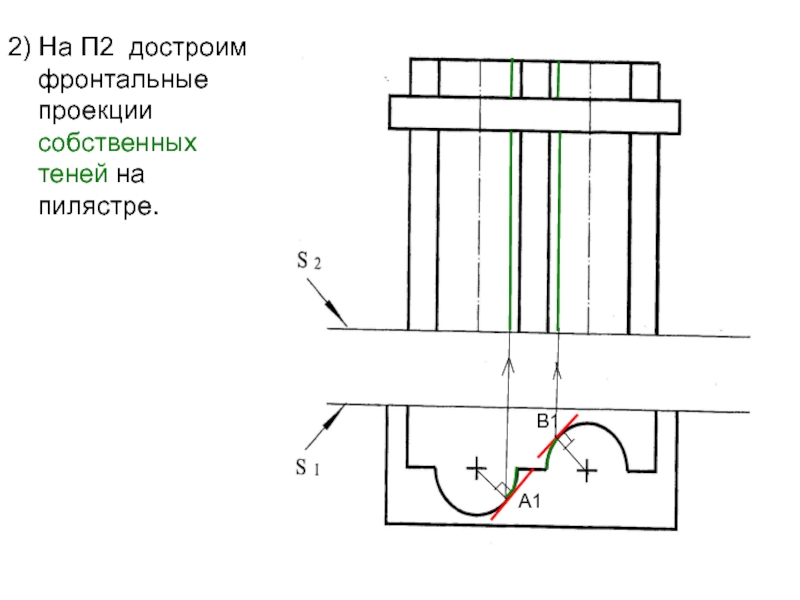

- 43. 2) На П2 достроим фронтальные проекции собственных теней на пилястре. А1В1

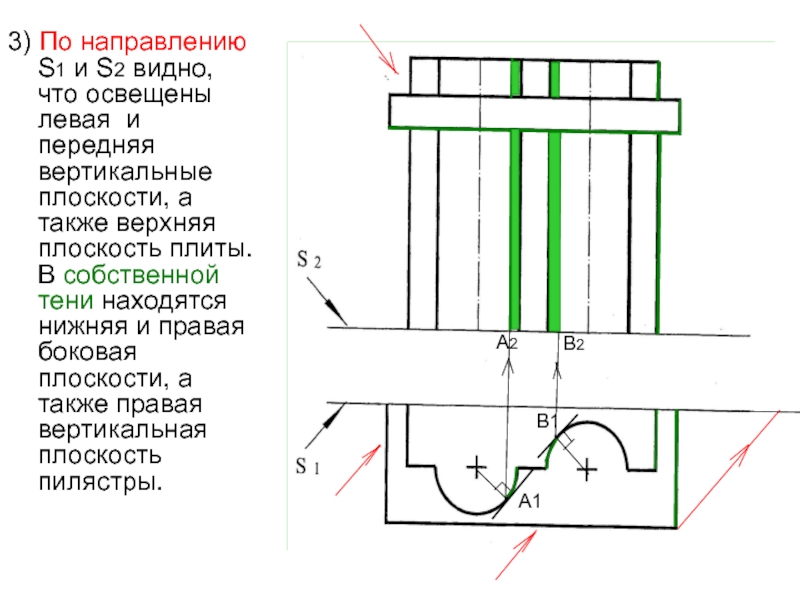

- 44. 3) По направлению S1 и S2 видно,

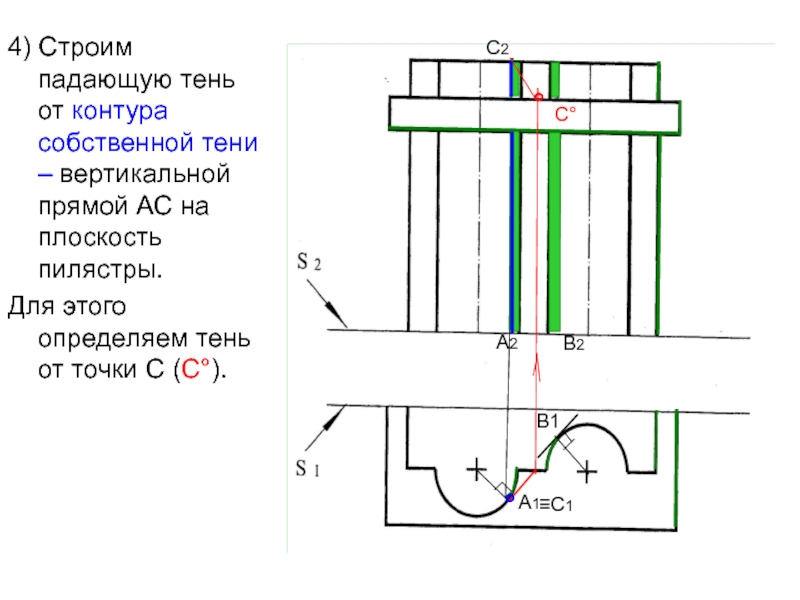

- 45. 4) Строим падающую тень от контура собственной

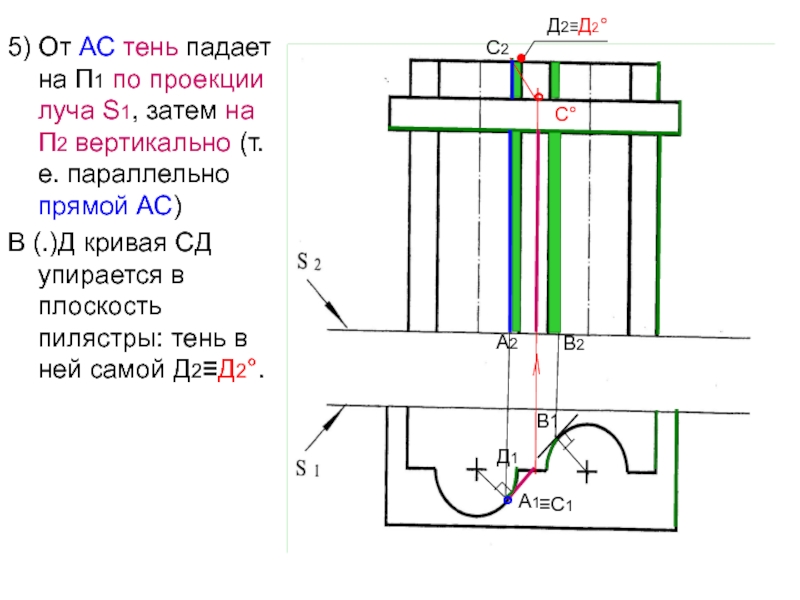

- 46. 5) От АС тень падает на П1

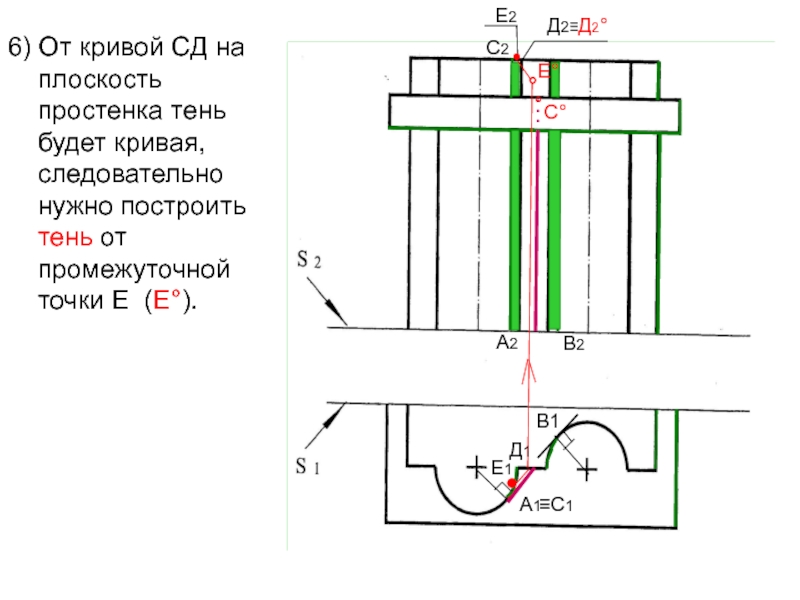

- 47. 6) От кривой СД на плоскость простенка

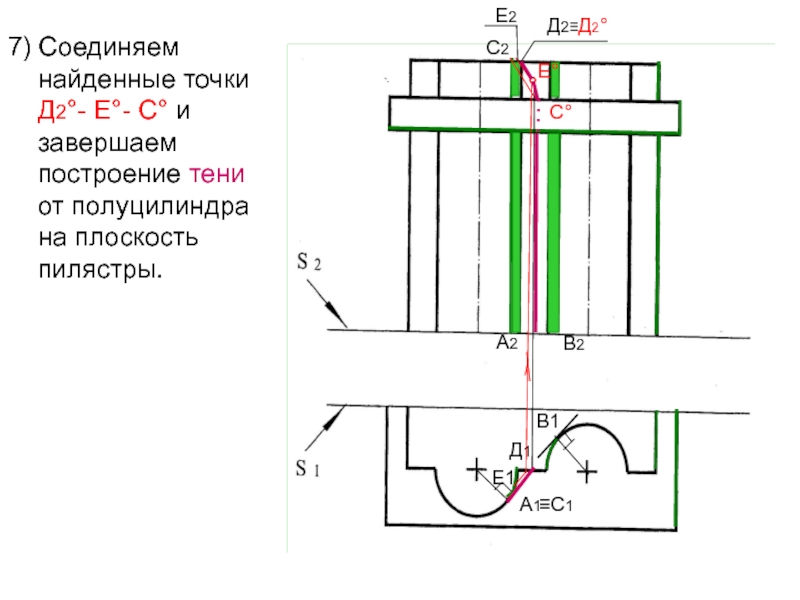

- 48. 7) Соединяем найденные точки Д2°- Е°- С° и завершаем построение тени от полуцилиндра на плоскость пилястры.А1В1А2В2≡С1С2С°Д1Д2≡Д2°Е2°Е°Е1

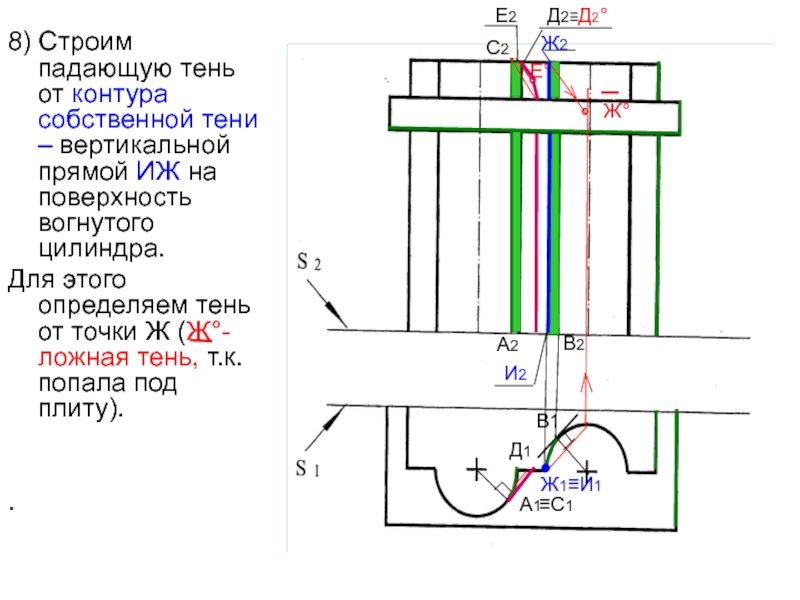

- 49. 8) Строим падающую тень от контура собственной

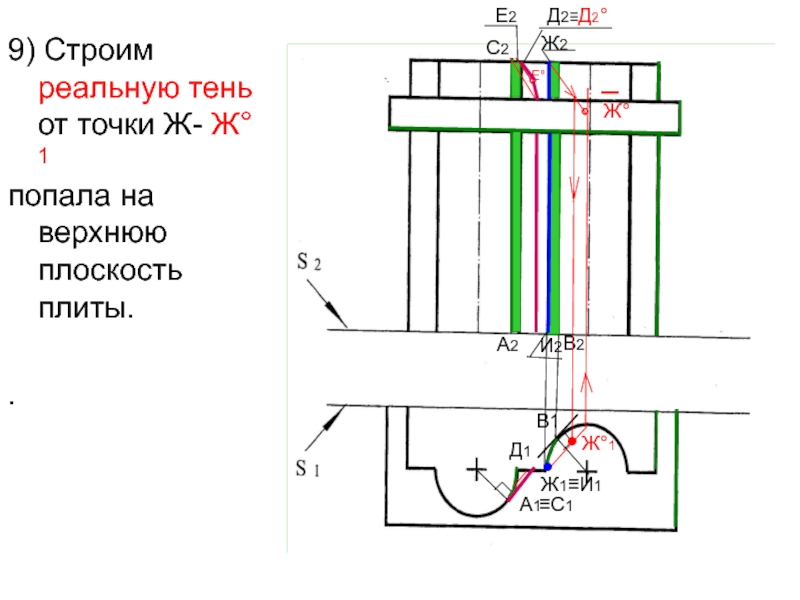

- 50. 9) Строим реальную тень от точки Ж- Ж°1попала на верхнюю плоскость плиты. .А1В1А2В2≡С1С2Д1Д2≡Д2°Е2°Е°Ж1≡И1Ж2°Ж°И2●Ж°1●

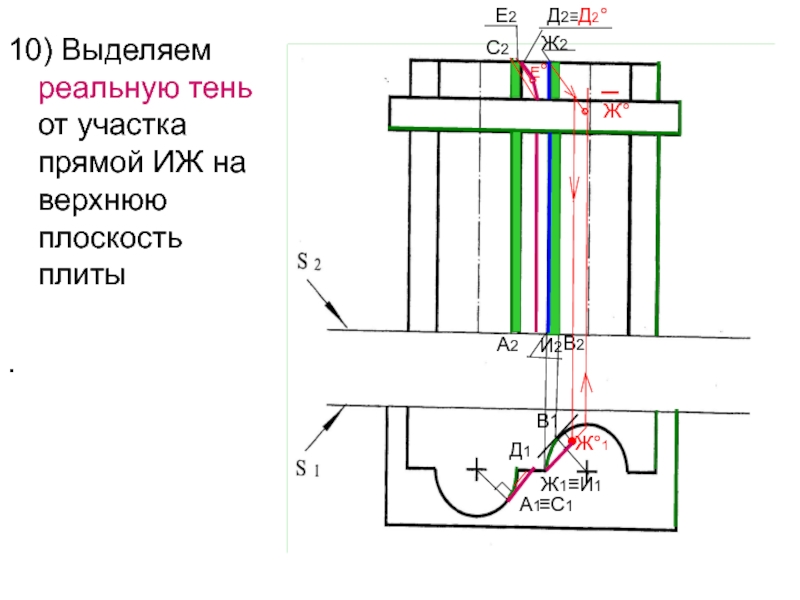

- 51. 10) Выделяем реальную тень от участка прямой ИЖ на верхнюю плоскость плиты.А1В1А2В2≡С1С2Д1Д2≡Д2°Е2°Е°Ж1≡И1Ж2°Ж°И2●Ж°1

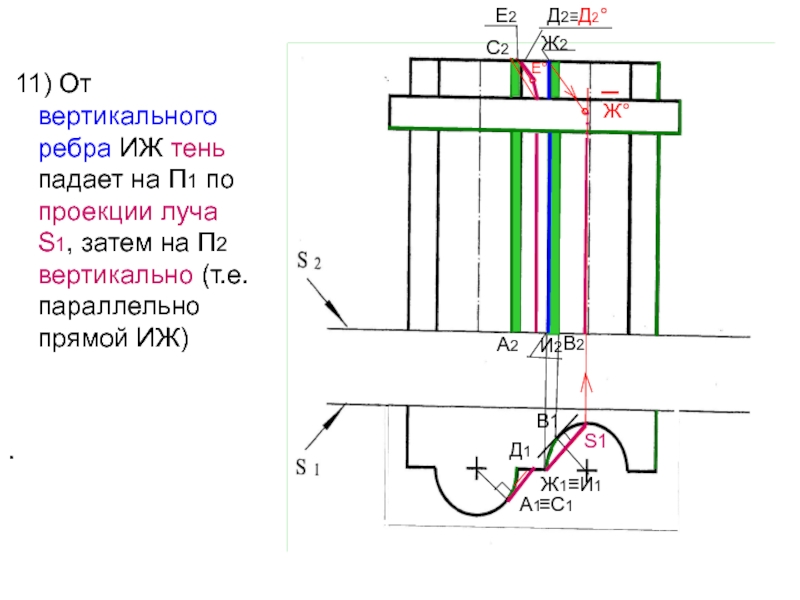

- 52. 11) От вертикального ребра ИЖ тень

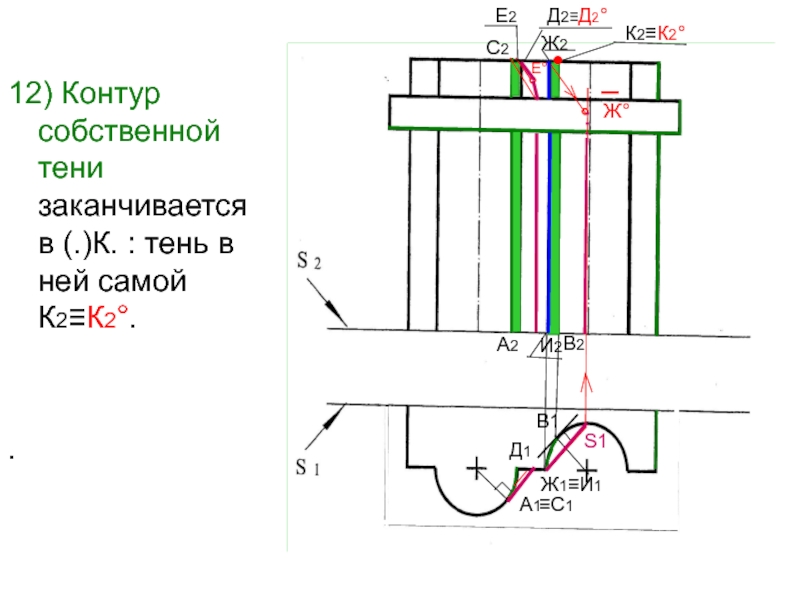

- 53. 12) Контур собственной тени заканчивается в (.)К. : тень в ней самой К2≡К2°..А1В1А2В2≡С1С2Д1Д2≡Д2°Е2°Е°Ж1≡И1Ж2°Ж°И2S1К2≡К2°●

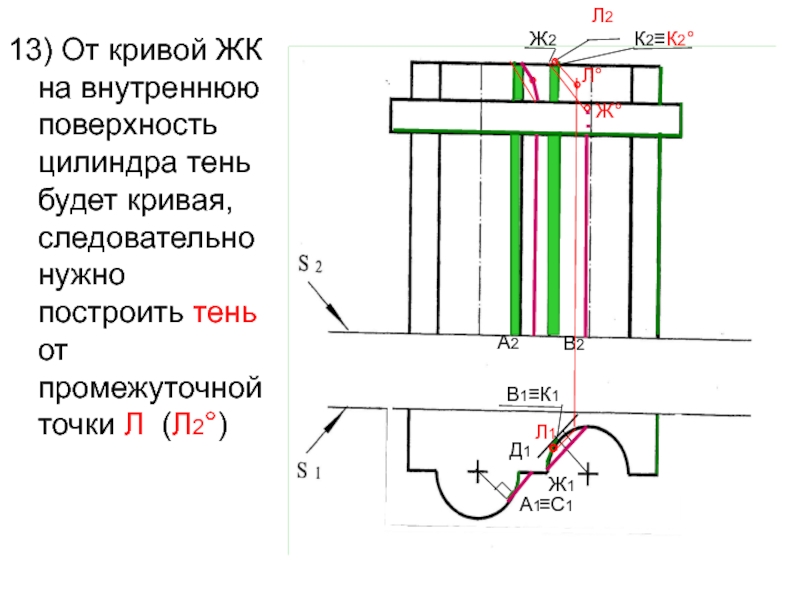

- 54. 13) От кривой ЖК на внутреннюю поверхность

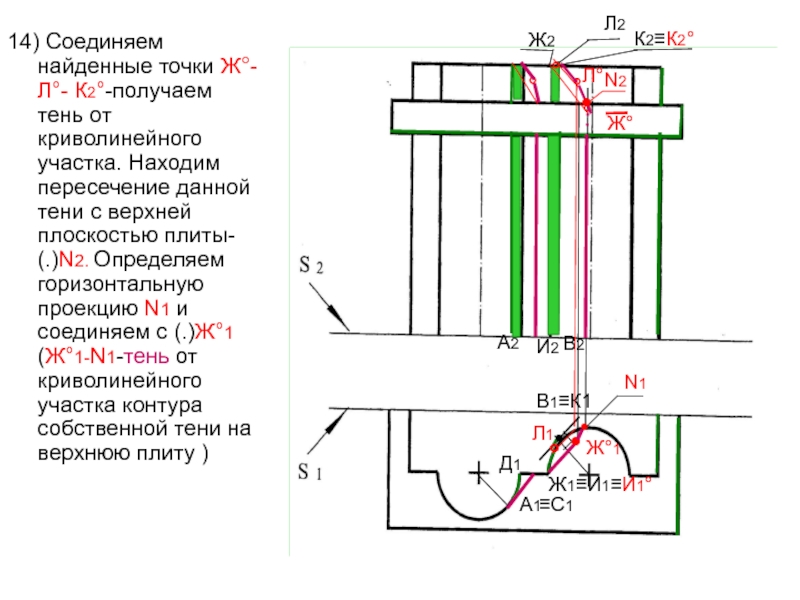

- 55. 14) Соединяем найденные точки Ж°- Л°- К2°-получаем

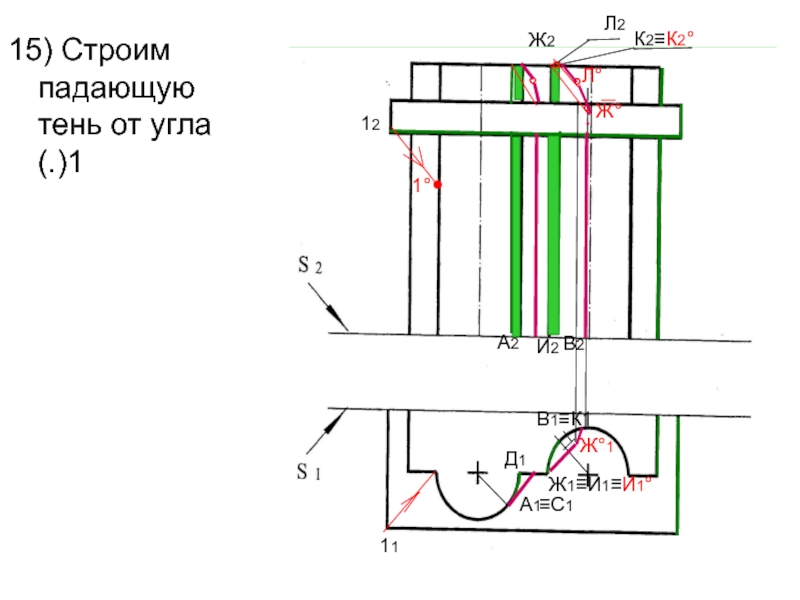

- 56. 15) Строим падающую тень от угла (.)1 А1В1≡К1А2В2≡С1Д1°Ж1≡И1≡И1°°Ж°К2≡К2°°Л2°Л°И2Ж21°●1211Ж°1

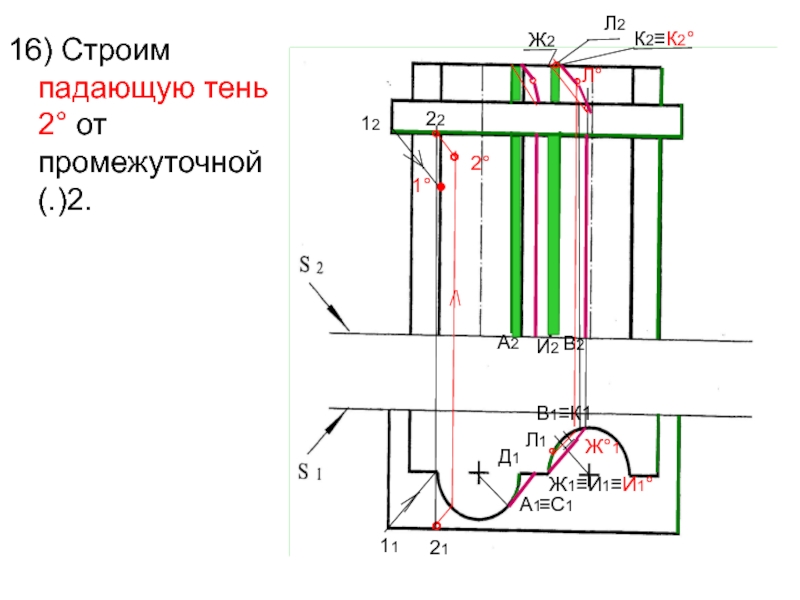

- 57. 16) Строим падающую тень 2° от промежуточной (.)2. А1В1≡К1А2В2≡С1Д1°Ж1≡И1≡И1°°К2≡К2°°Л2Л1°Л°И2Ж21°●1211°°21222°°°Ж°1

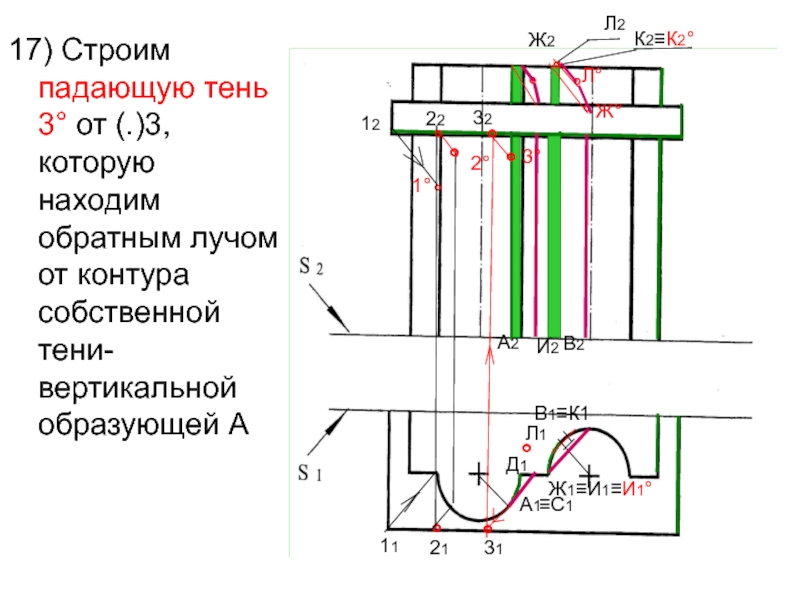

- 58. 17) Строим падающую тень 3° от (.)3,

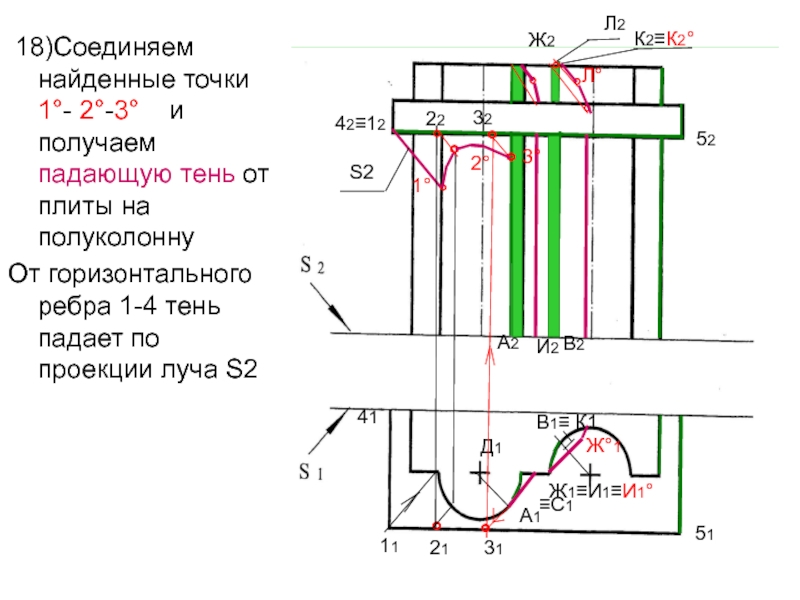

- 59. 18)Соединяем найденные точки 1°- 2°-3°

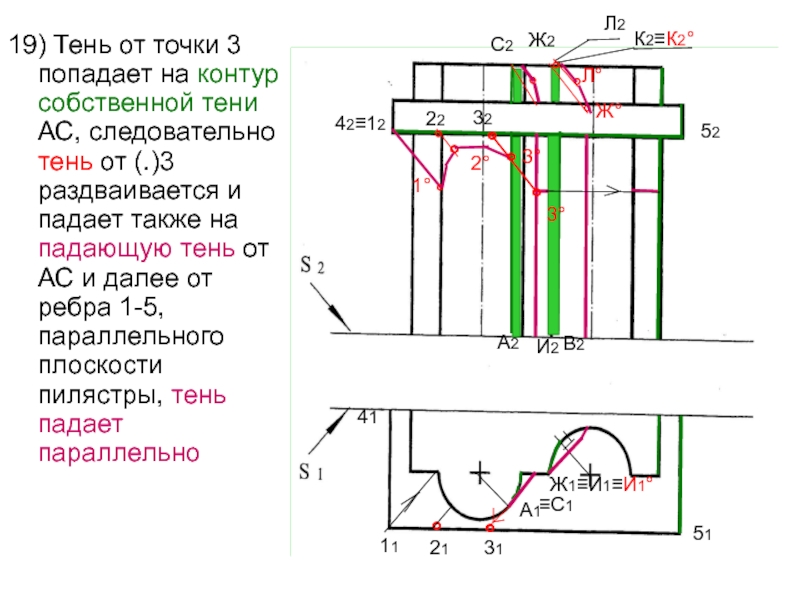

- 60. 19) Тень от точки 3 попадает на

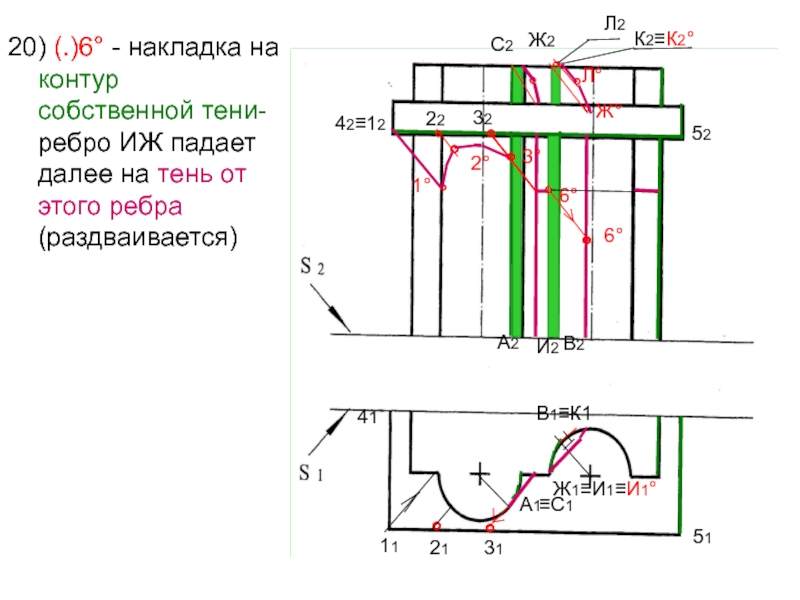

- 61. 20) (.)6° - накладка на контур собственной

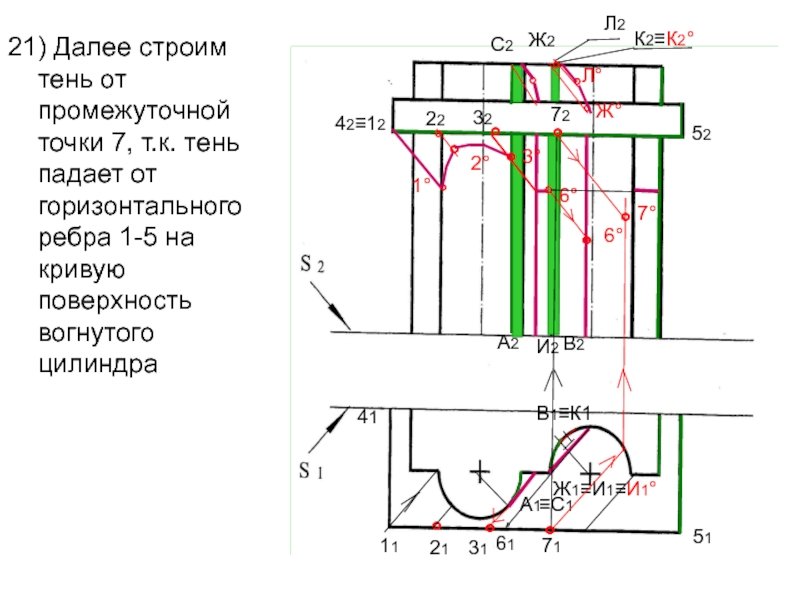

- 62. 21) Далее строим тень от промежуточной точки

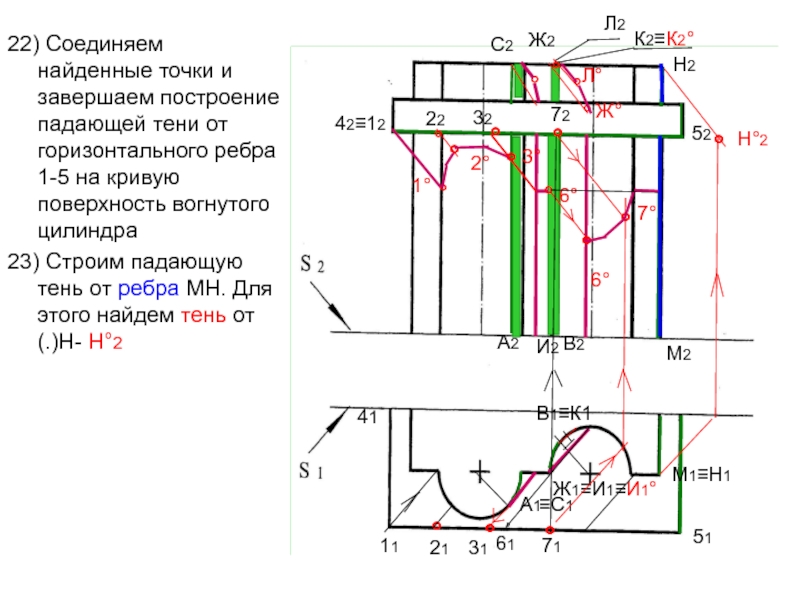

- 63. 22) Соединяем найденные точки и завершаем построение

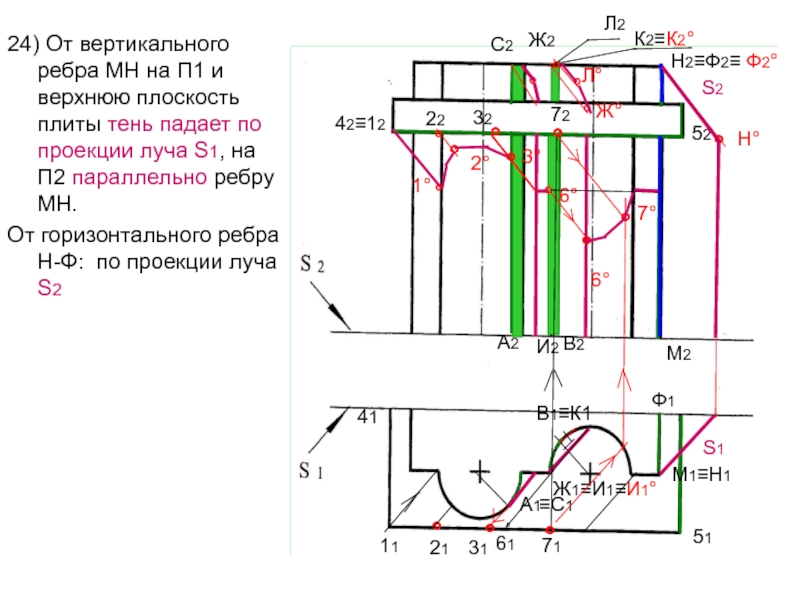

- 64. 24) От вертикального ребра МН на

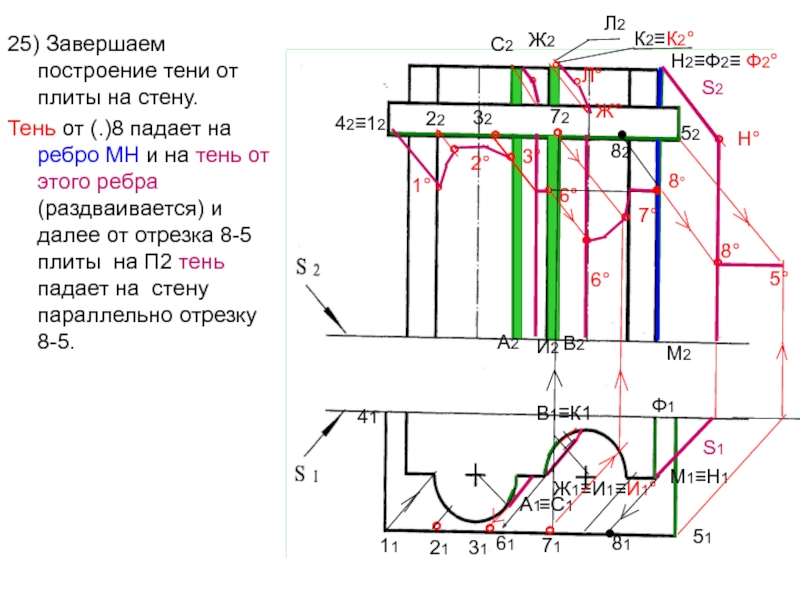

- 65. 25) Завершаем построение тени от плиты на

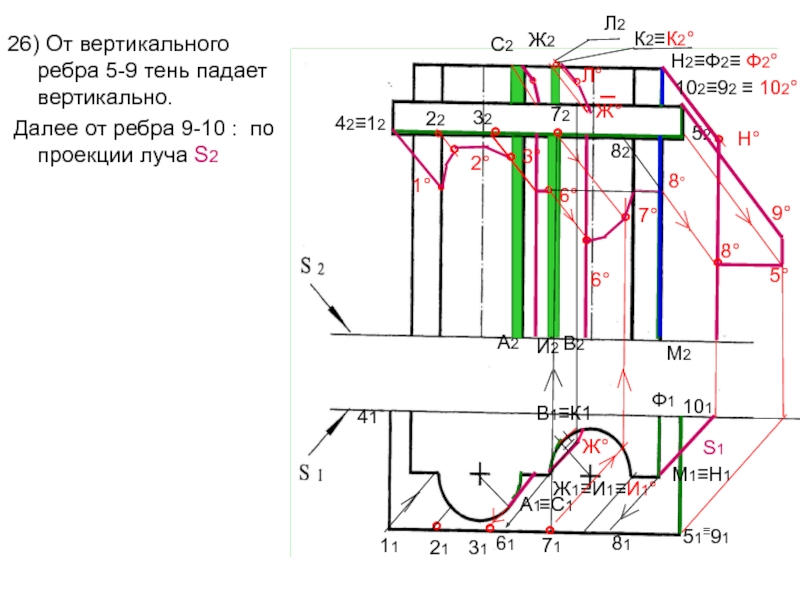

- 66. 26) От вертикального ребра 5-9 тень падает
- 67. Скачать презентанцию

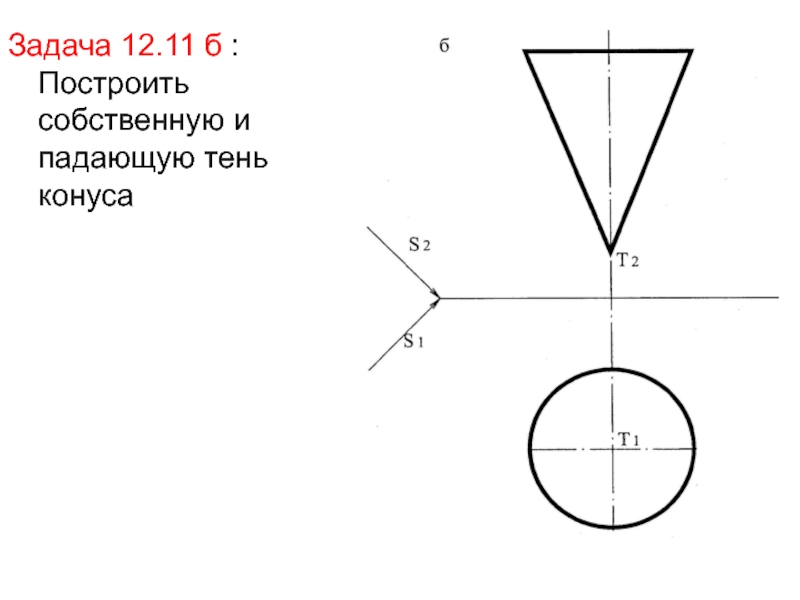

Задача 12.11 б : Построить собственную и падающую тень конуса
Слайды и текст этой презентации
Слайд 1Лекция 16
Построение собственных и падающих теней от конуса, цилиндра.
Построение
собственных и падающих теней от составных тел
в нишахПостроение тени на колонне и на пилястре

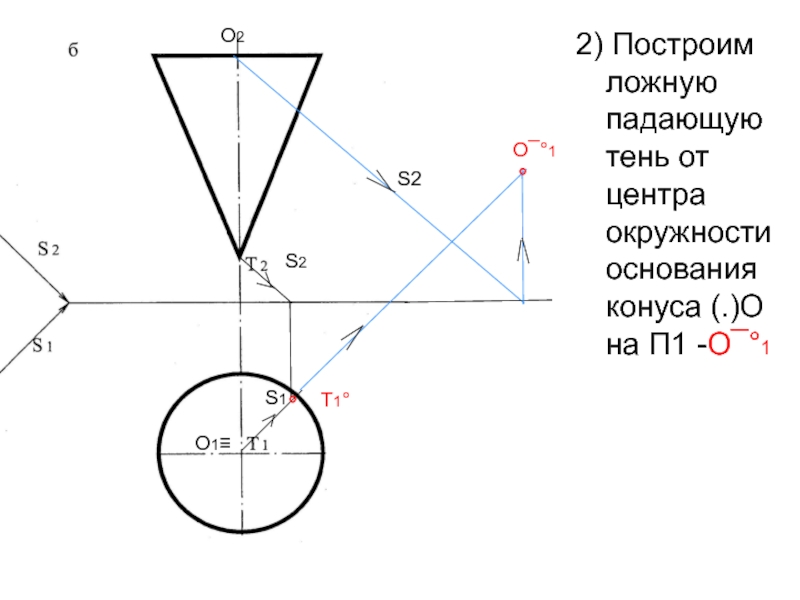

Слайд 42) Построим падающую тень от основания конуса (.)О
2) Построим ложную
падающую тень от центра окружности основания конуса (.)О на П1
-О¯°1S2
S1
°
T1°
S2
О2
О1≡
О¯°1
°

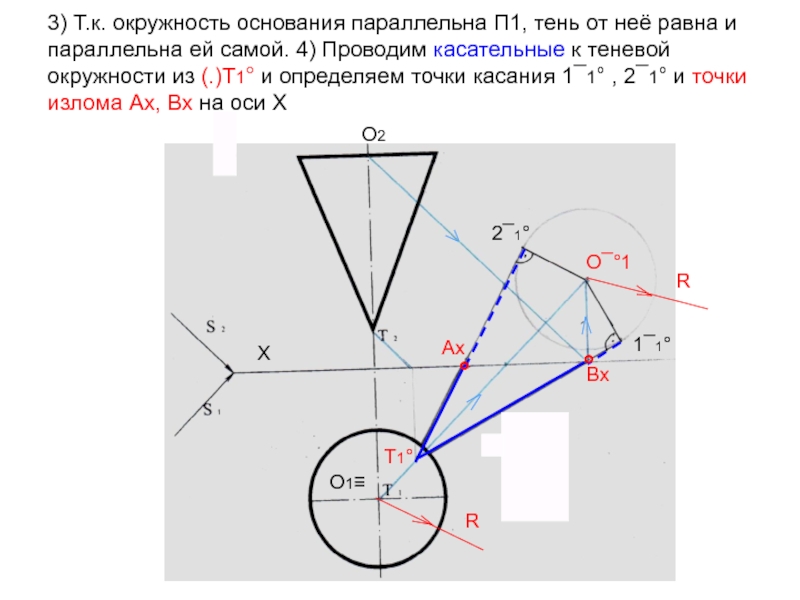

Слайд 53) Т.к. окружность основания параллельна П1, тень от неё равна
и параллельна ей самой. 4) Проводим касательные к теневой окружности
из (.)Т1° и определяем точки касания 1¯1° , 2¯1° и точки излома Ах, Вх на оси ХО¯°1
О2
О1≡
R
R
Т1°
Х
1¯1°
2¯1°
°
°
Ах
Вх

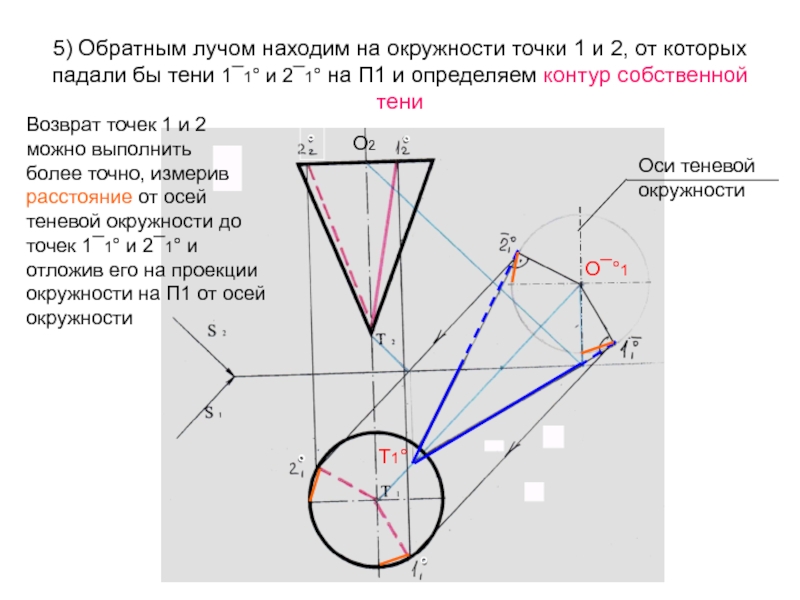

Слайд 65) Обратным лучом находим на окружности точки 1 и 2,
от которых падали бы тени 1¯1° и 2¯1° на П1
и определяем контур собственной тениТ1°
О¯°1
О2
Оси теневой
окружности
Возврат точек 1 и 2
можно выполнить
более точно, измерив расстояние от осей теневой окружности до точек 1¯1° и 2¯1° и отложив его на проекции окружности на П1 от осей окружности
°
°
°
°

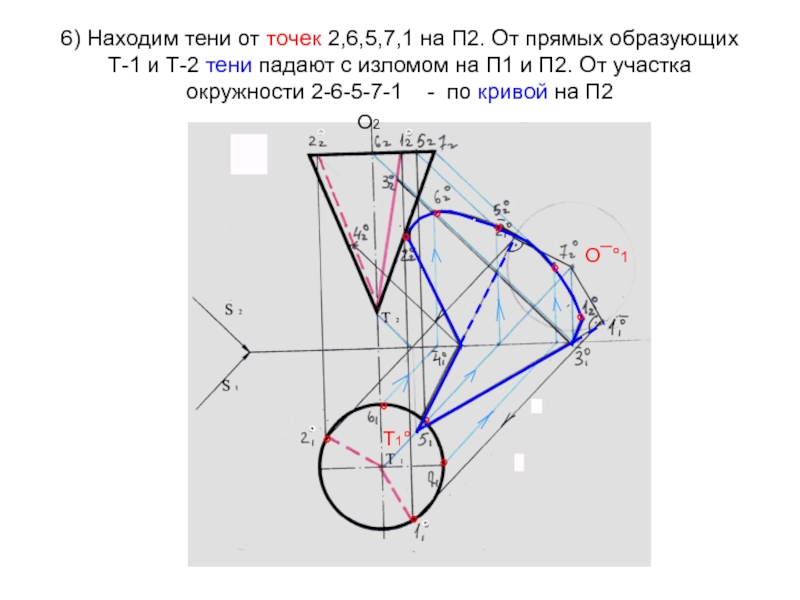

Слайд 76) Находим тени от точек 2,6,5,7,1 на П2. От прямых
образующих Т-1 и Т-2 тени падают с изломом на П1
и П2. От участка окружности 2-6-5-7-1 - по кривой на П2Т1°
°
°
°
°
°
О2
О¯°1
°
°
°
°
°
°
°
°
°

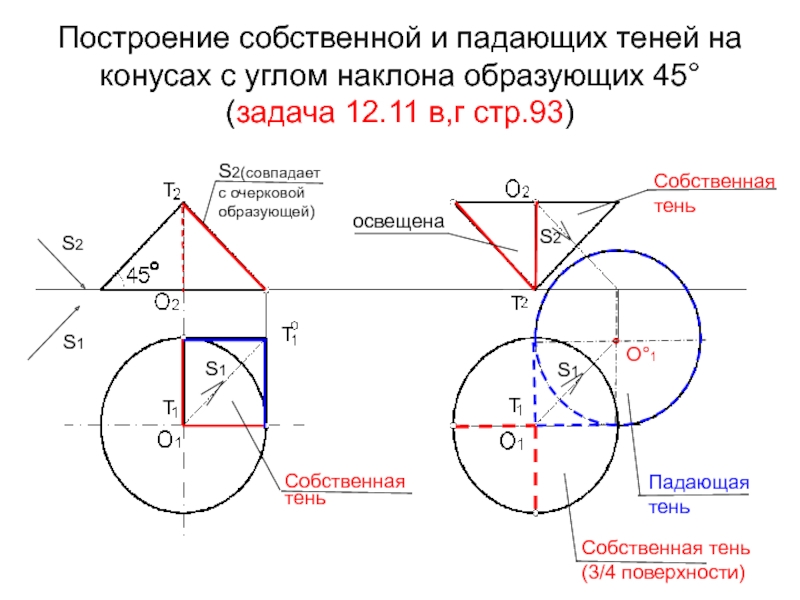

Слайд 8Построение собственной и падающих теней на конусах с углом наклона
образующих 45° (задача 12.11 в,г стр.93)
°
О°1
Собственная
тень
Падающая
тень
освещена
Собственная тень (3/4 поверхности)
Собственная
тень
T
T
S2
S1
S2(совпадает
с очерковой
образующей)
S2
S1
T
T
T
S1

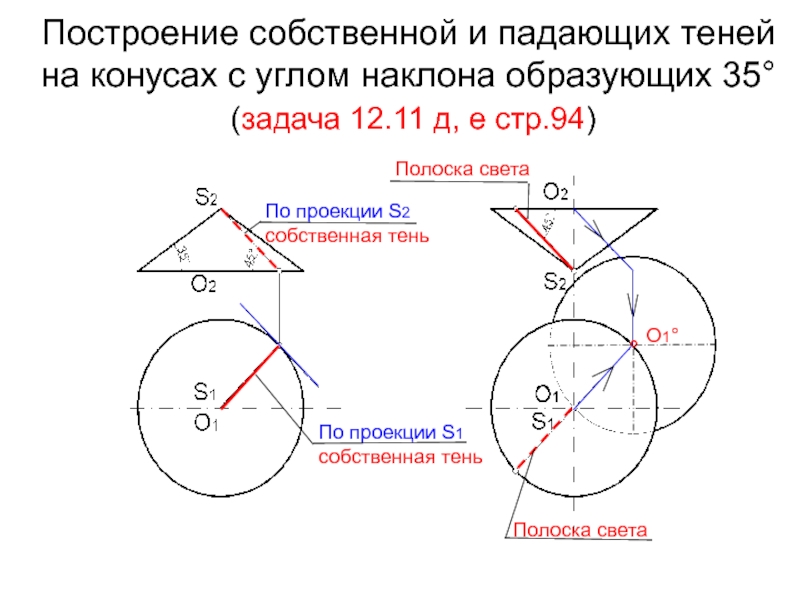

Слайд 9Построение собственной и падающих теней на конусах с углом наклона
образующих 35°
(задача 12.11 д, е стр.94)
По проекции S2
собственная тень
По
проекции S1собственная тень
Полоска света
Полоска света
О1°
°

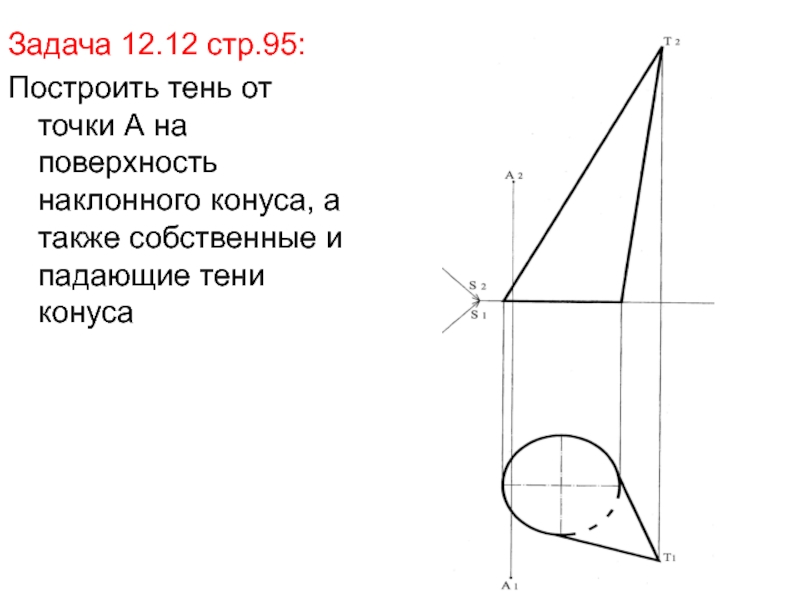

Слайд 10Задача 12.12 стр.95:
Построить тень от точки А на поверхность наклонного
конуса, а также собственные и падающие тени конуса
Слайд 12

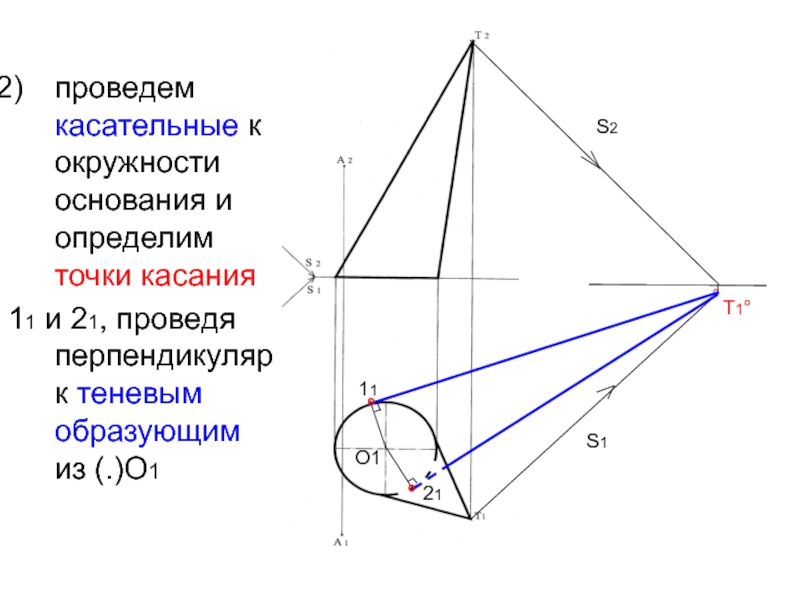

проведем касательные к окружности основания и определим точки касания
11
и 21, проведя перпендикуляр к теневым образующим из (.)О1
S2
S1
°
Т1°
11
21
О1
°
°
Слайд 14
S2
S1
°
Т1°
11
21

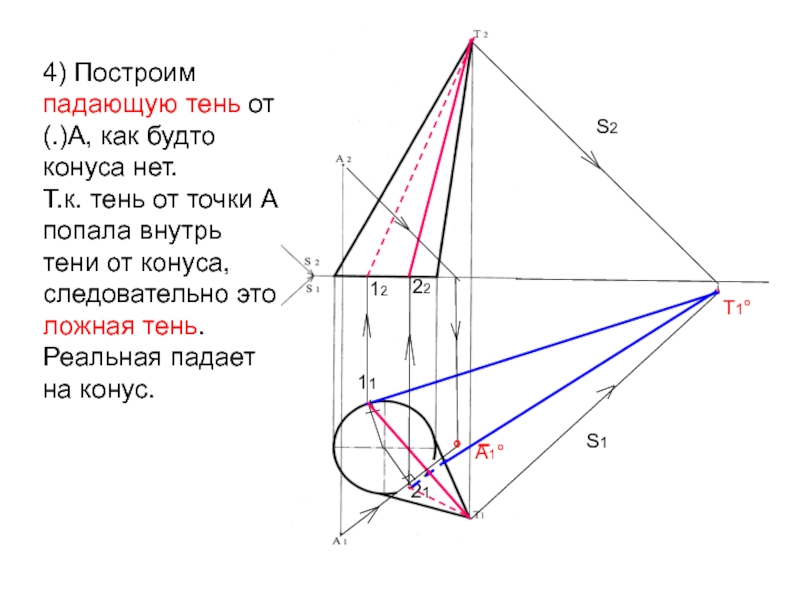

4) Построим падающую тень от (.)А, как будто конуса
нет.
Т.к. тень от точки А попала внутрь тени от конуса,
следовательно это ложная тень. Реальная падает на конус.12
22
°
А1°
Слайд 15
S2
S1
°
Т1°
11
21

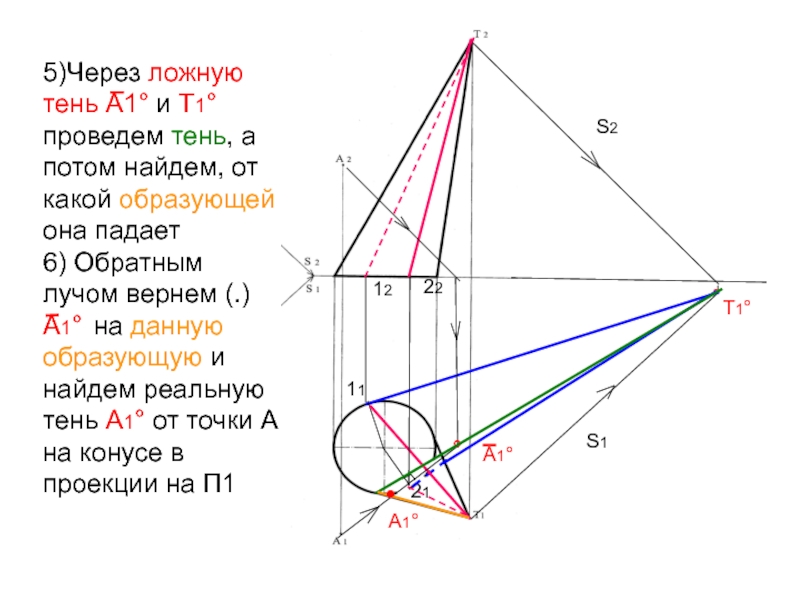

5)Через ложную тень А1° и Т1° проведем тень, а
потом найдем, от какой образующей она падает
6) Обратным лучом вернем
(.) А1° на данную образующую и найдем реальную тень А1° от точки А на конусе в проекции на П112
22
°
А1°
●
А1°
Слайд 16
S2
S1
°
Т1°
11
21

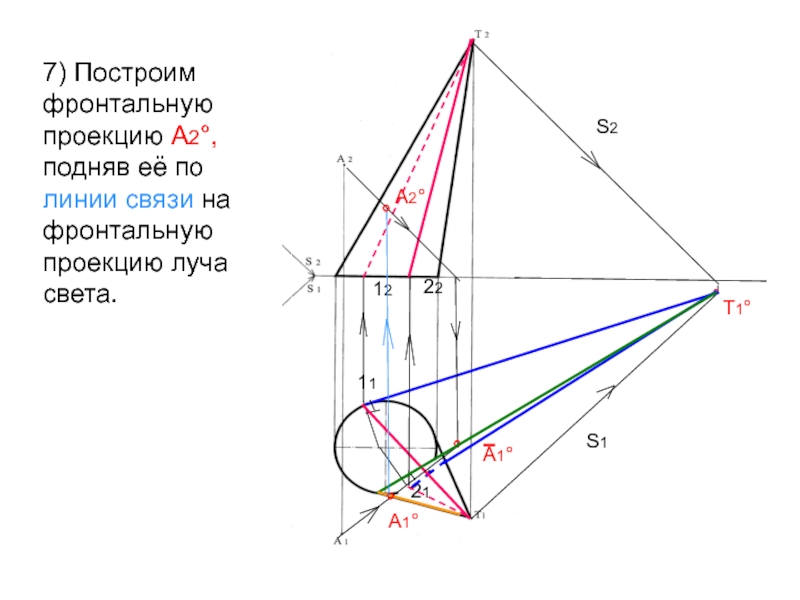

7) Построим фронтальную проекцию А2°, подняв её по линии
связи на фронтальную проекцию луча света.
12
22
°
А1°
°
А1°
°
А2°
Слайд 18Решение:
Построим тени от вершины Т и центров окружностей О и
А. Вершина В стоит на П1, поэтому тень совпадает с
вершиной В.Построим тени от окружностей, параллельных П1 (равны и параллельны самим окружностям)
О2
В1°≡О1≡А1≡ Т1
А2
В2
Т2
Т1°
°
°
°
°
О1°
А1°

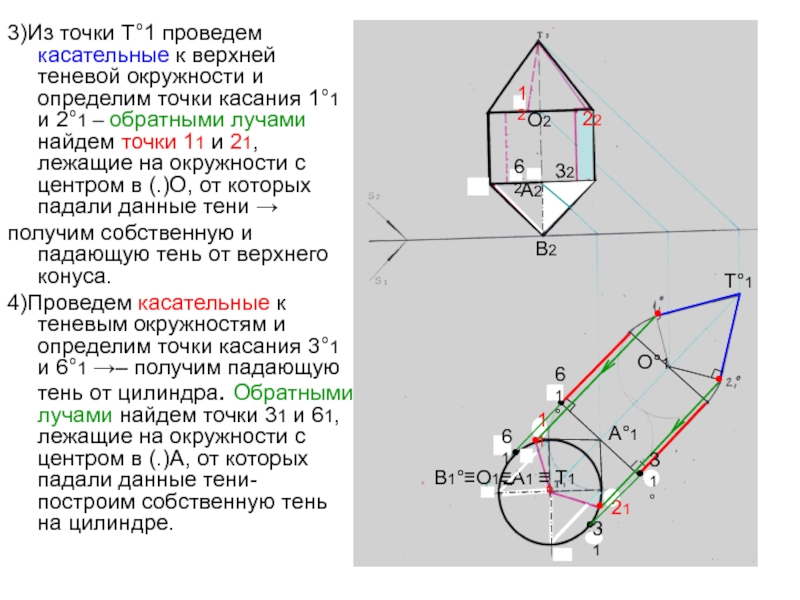

Слайд 193)Из точки Т°1 проведем касательные к верхней теневой окружности и
определим точки касания 1°1 и 2°1 – обратными лучами найдем
точки 11 и 21, лежащие на окружности с центром в (.)О, от которых падали данные тени →получим собственную и падающую тень от верхнего конуса.
4)Проведем касательные к теневым окружностям и определим точки касания 3°1 и 6°1 →– получим падающую тень от цилиндра. Обратными лучами найдем точки 31 и 61, лежащие на окружности с центром в (.)А, от которых падали данные тени- построим собственную тень на цилиндре.
Т°1
О°1
В1°≡О1≡А1 ≡ Т1
°
О2
А2
В2
11
●
●
●
●
21
●
●
●
●
А°1
12
22
62
32
61
61°
31
31°

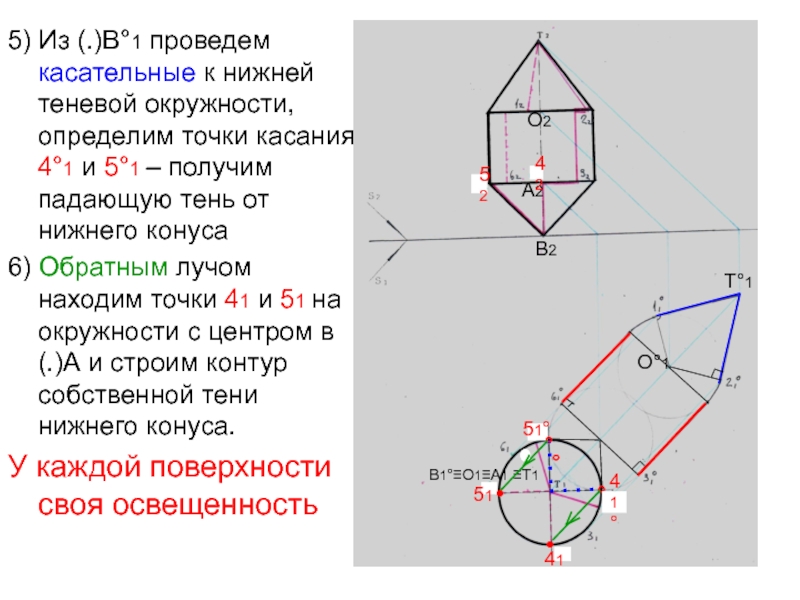

Слайд 205) Из (.)В°1 проведем касательные к нижней теневой окружности, определим
точки касания 4°1 и 5°1 – получим падающую тень от
нижнего конуса6) Обратным лучом находим точки 41 и 51 на окружности с центром в (.)А и строим контур собственной тени нижнего конуса.
У каждой поверхности своя освещенность
Т°1
О°1
В1°≡О1≡А1 ≡Т1
°
О2
А2
В2
52
42
41°
°
°
51°
●
●
51
41

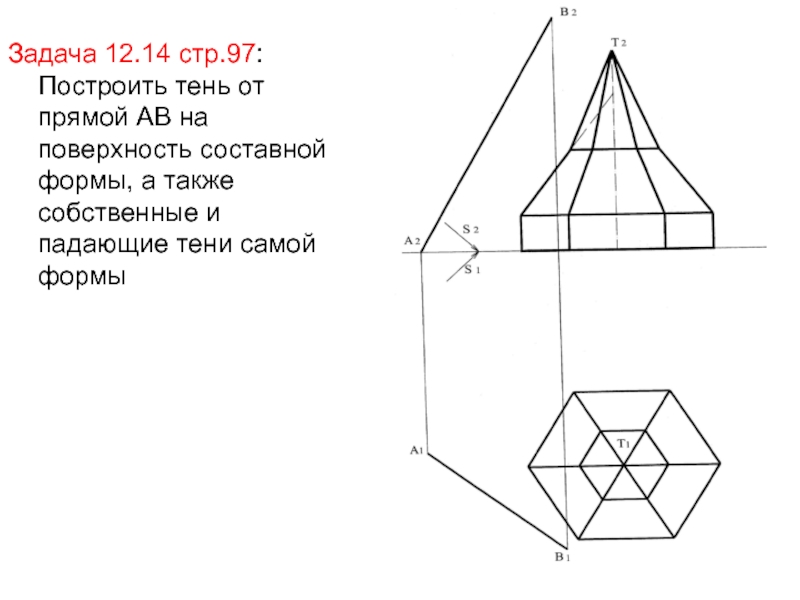

Слайд 21Задача 12.14 стр.97: Построить тень от прямой АВ на поверхность
составной формы, а также собственные и падающие тени самой формы

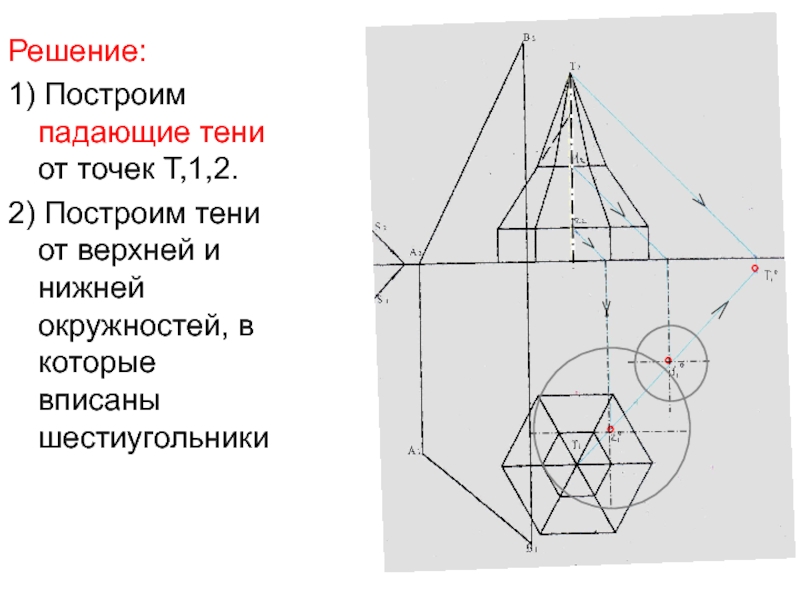

Слайд 22Решение:
1) Построим падающие тени от точек Т,1,2.
2) Построим тени от
верхней и нижней окружностей, в которые вписаны шестиугольники
°
°
°

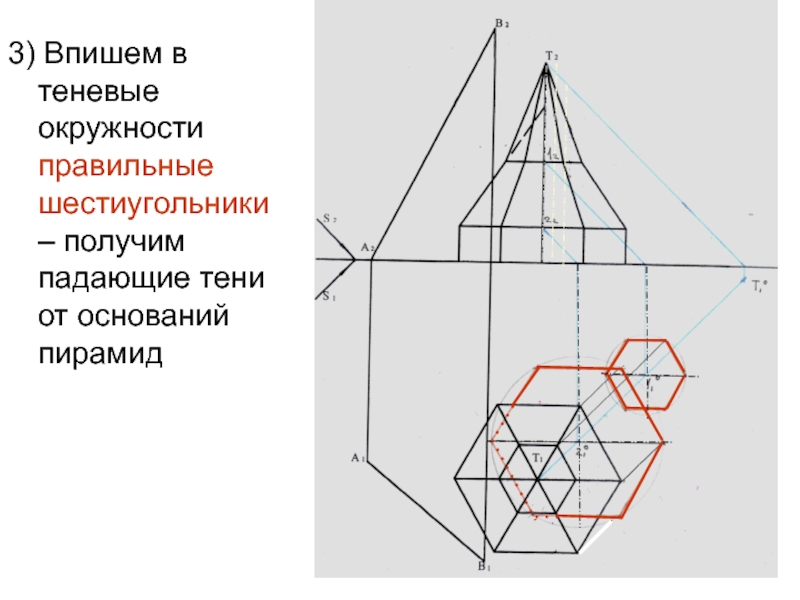

Слайд 233) Впишем в теневые окружности правильные шестиугольники – получим падающие
тени от оснований пирамид

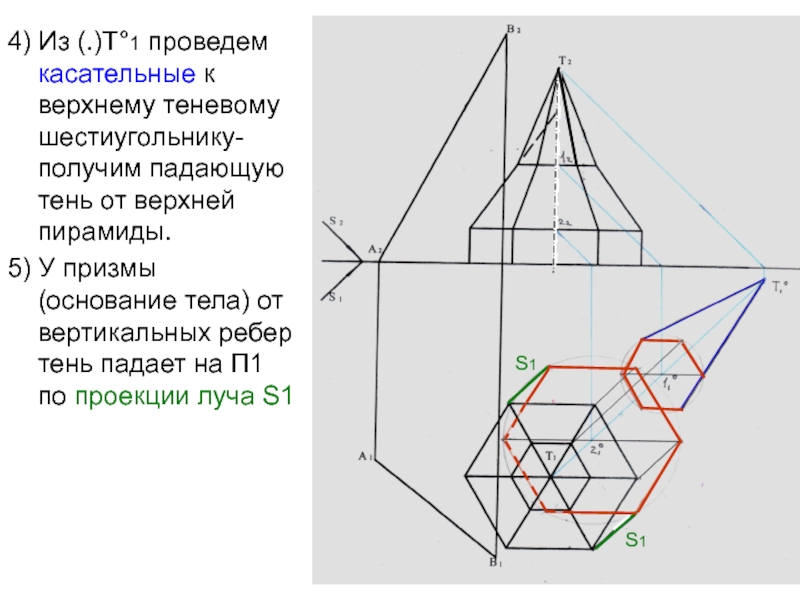

Слайд 244) Из (.)Т°1 проведем касательные к верхнему теневому шестиугольнику- получим
падающую тень от верхней пирамиды.
5) У призмы (основание тела) от
вертикальных ребер тень падает на П1 по проекции луча S1S1
S1

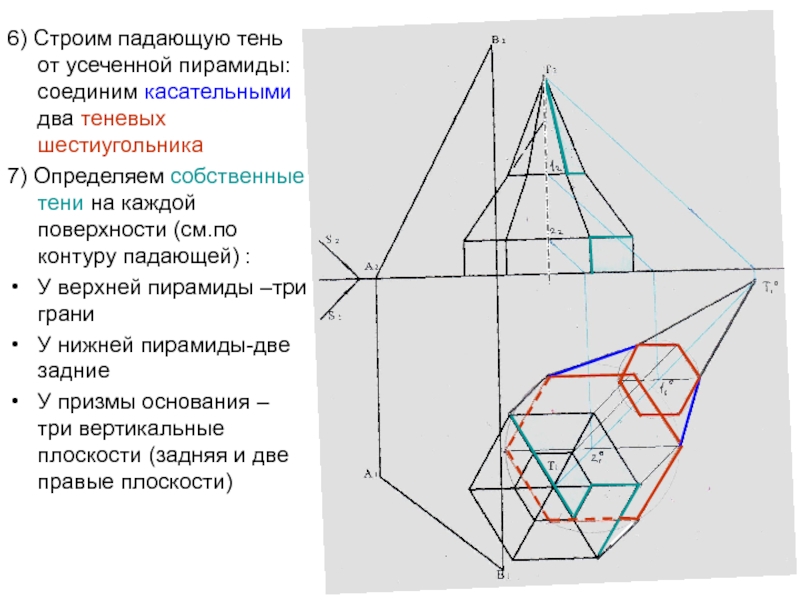

Слайд 256) Строим падающую тень от усеченной пирамиды: соединим касательными два
теневых шестиугольника
7) Определяем собственные тени на каждой поверхности (см.по контуру
падающей) :У верхней пирамиды –три грани
У нижней пирамиды-две задние
У призмы основания – три вертикальные плоскости (задняя и две правые плоскости)

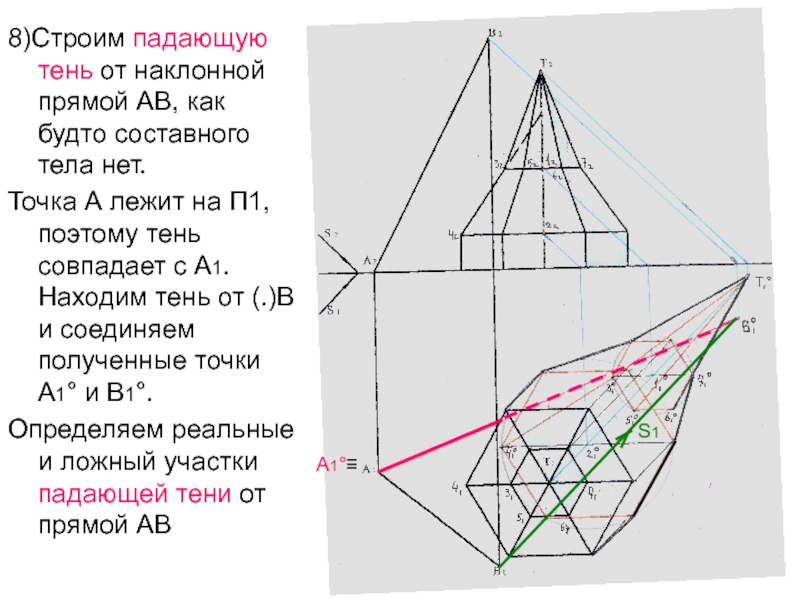

Слайд 268)Строим падающую тень от наклонной прямой АВ, как будто составного
тела нет.
Точка А лежит на П1, поэтому тень совпадает с
А1. Находим тень от (.)В и соединяем полученные точки А1° и В1°.Определяем реальные и ложный участки падающей тени от прямой АВ
А1°≡
S1

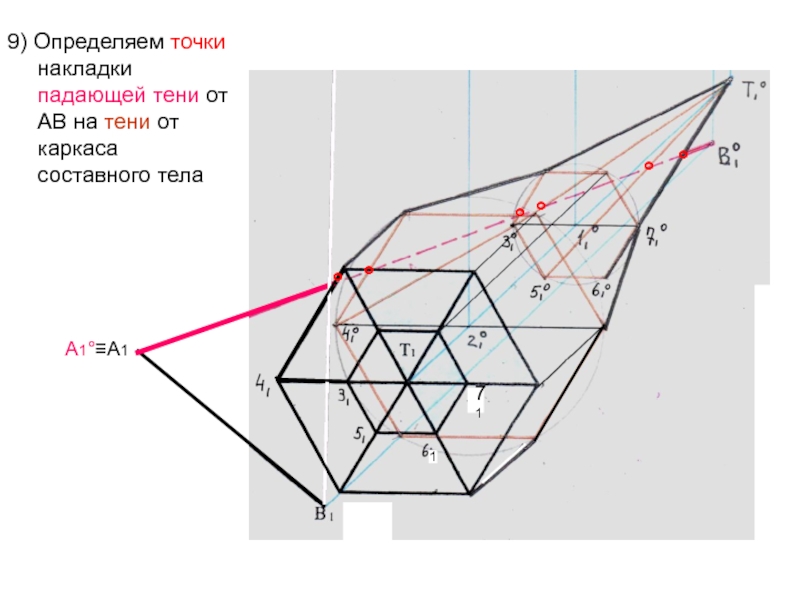

Слайд 279) Определяем точки накладки падающей тени от АВ на тени
от каркаса составного тела
А1°≡А1
°
°
°
°
°
°
1
71

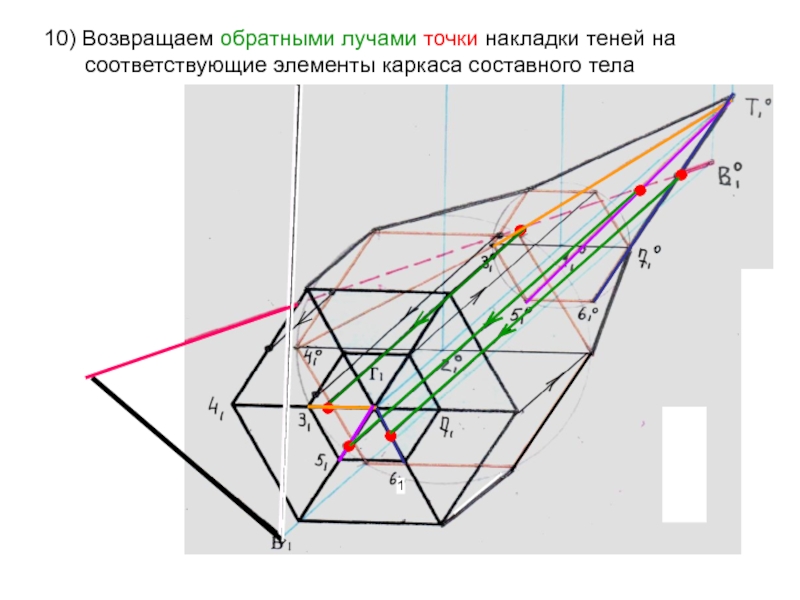

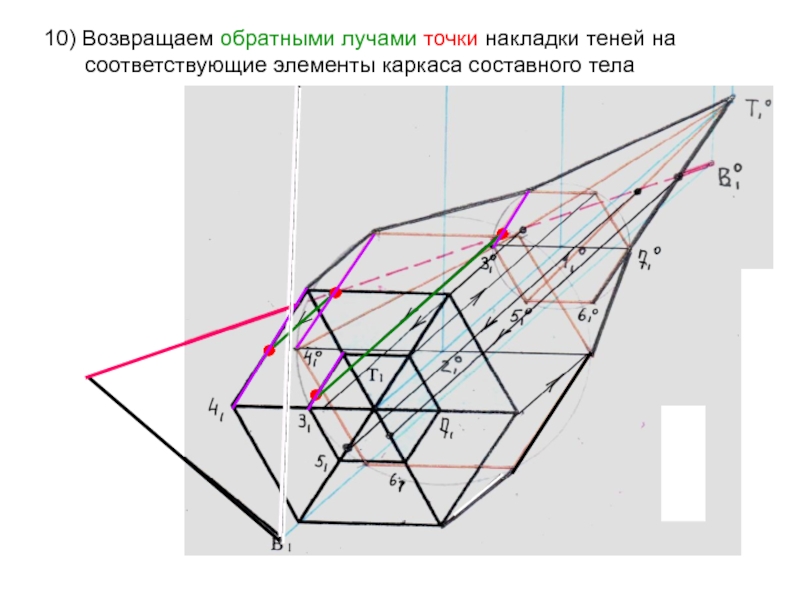

Слайд 2810) Возвращаем обратными лучами точки накладки теней на соответствующие элементы
каркаса составного тела
●
●
●
●
Слайд 2910) Возвращаем обратными лучами точки накладки теней на соответствующие элементы
каркаса составного тела
°
●
●
●
●
●
●
1

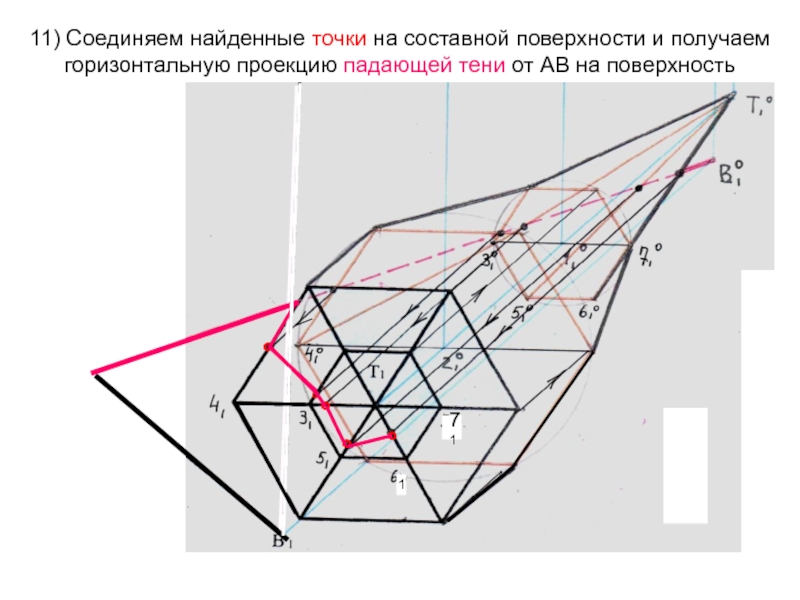

Слайд 3011) Соединяем найденные точки на составной поверхности и получаем горизонтальную
проекцию падающей тени от АВ на поверхность
°
°
°
°
°
°
1
71

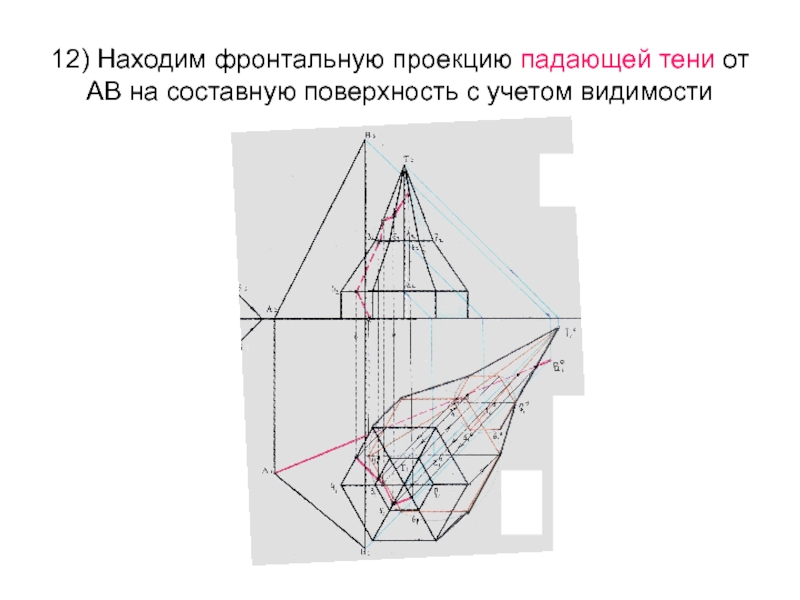

Слайд 3112) Находим фронтальную проекцию падающей тени от АВ на составную
поверхность с учетом видимости

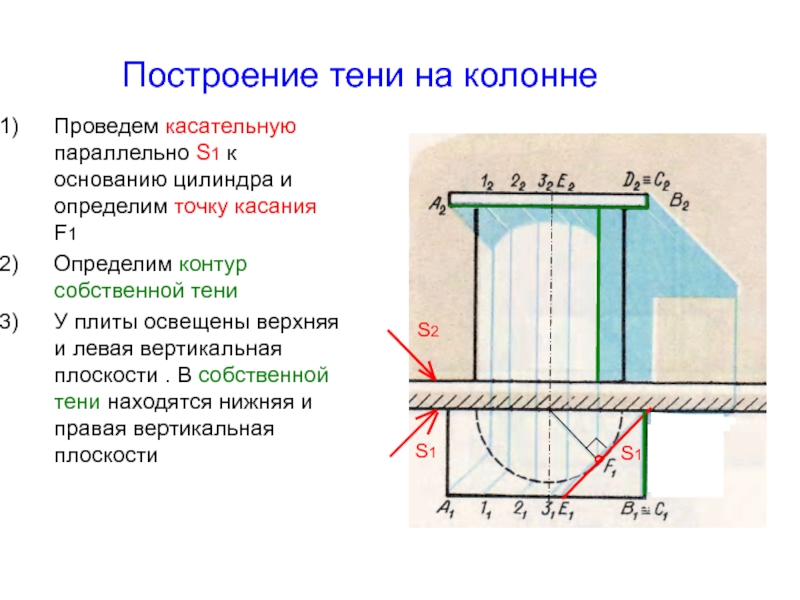

Слайд 35Построение тени на колонне
Проведем касательную параллельно S1 к основанию цилиндра
и определим точку касания F1
Определим контур собственной тени
У плиты
освещены верхняя и левая вертикальная плоскости . В собственной тени находятся нижняя и правая вертикальная плоскостиS1
°
S1
S2

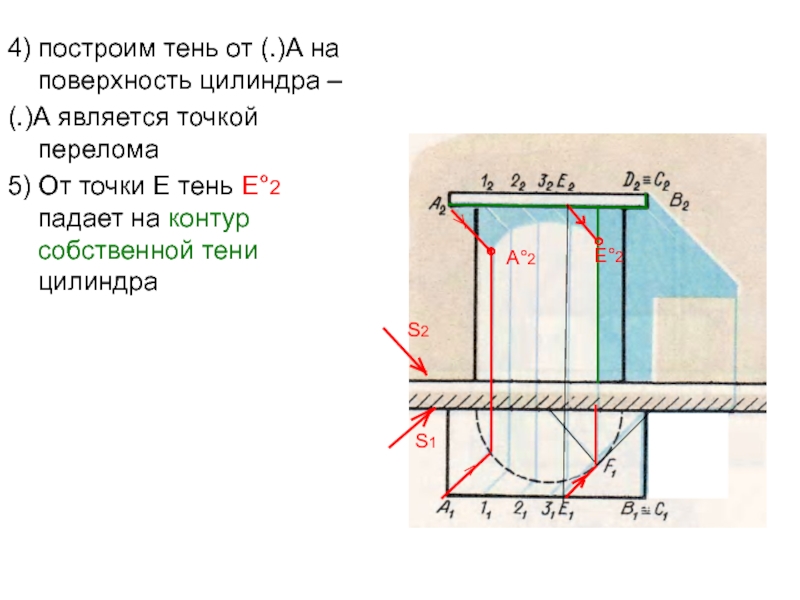

Слайд 364) построим тень от (.)А на поверхность цилиндра –
(.)А
является точкой перелома
5) От точки Е тень Е°2 падает на
контур собственной тени цилиндра°
A°2
S1
S2
°
Е°2

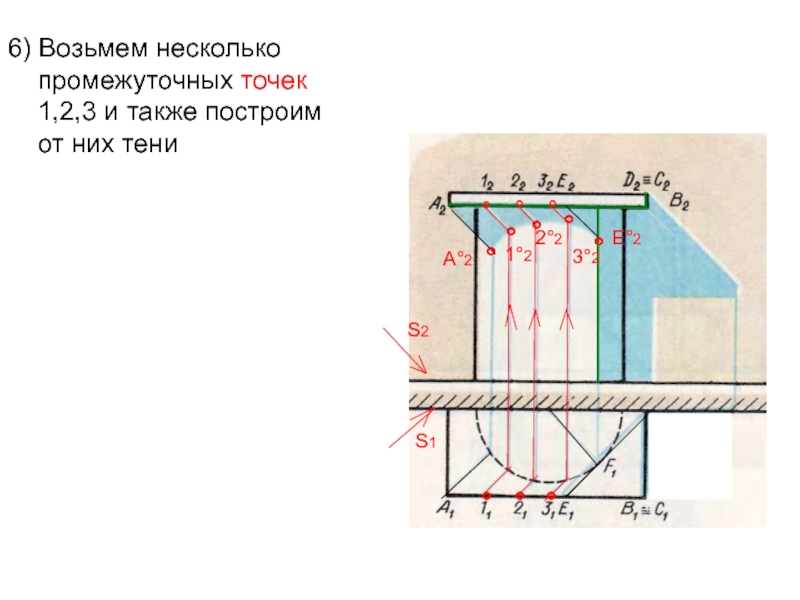

Слайд 376) Возьмем несколько промежуточных точек 1,2,3 и также построим от
них тени
°
A°2
S1
S2
°
Е°2
°
°
°
°
°
°
°
°
°
1°2
2°2
3°2

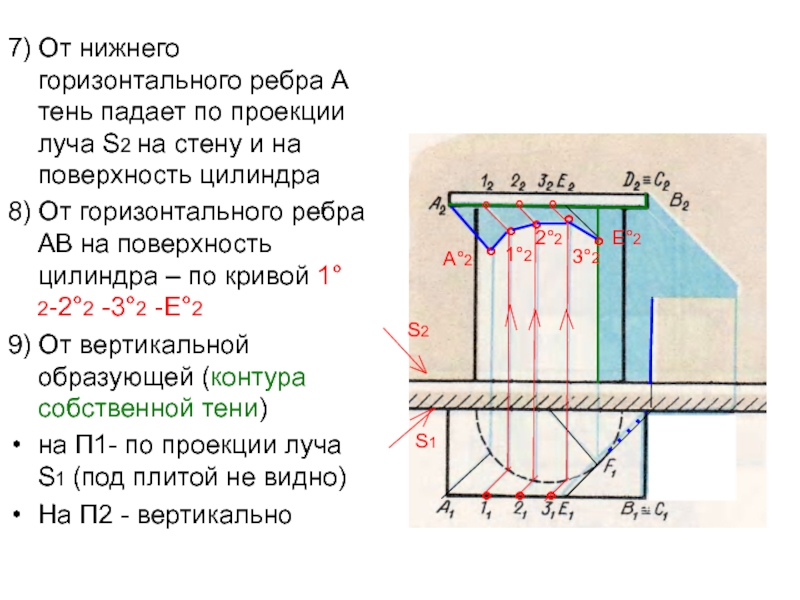

Слайд 387) От нижнего горизонтального ребра А тень падает по проекции
луча S2 на стену и на поверхность цилиндра
8) От горизонтального
ребра АВ на поверхность цилиндра – по кривой 1°2-2°2 -3°2 -Е°29) От вертикальной образующей (контура собственной тени)
на П1- по проекции луча S1 (под плитой не видно)
На П2 - вертикально
°
A°2
S1
S2
°
Е°2
°
°
°
°
°
°
°
°
°
1°2
2°2
3°2

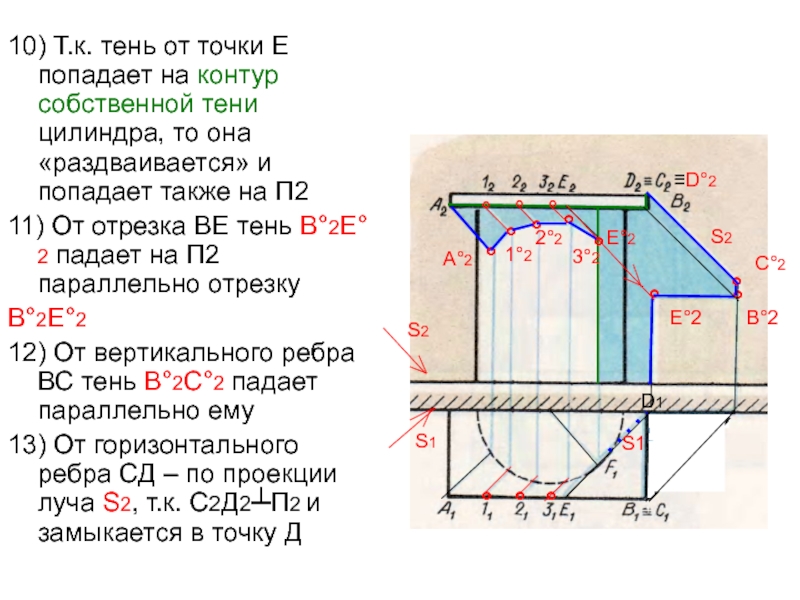

Слайд 3910) Т.к. тень от точки Е попадает на контур собственной
тени цилиндра, то она «раздваивается» и попадает также на П2
11)
От отрезка ВЕ тень В°2Е°2 падает на П2 параллельно отрезкуВ°2Е°2
12) От вертикального ребра ВС тень В°2С°2 падает параллельно ему
13) От горизонтального ребра СД – по проекции луча S2, т.к. С2Д2┴П2 и замыкается в точку Д
°
A°2
S1
S2
°
Е°2
°
°
°
°
°
°
°
°
°
1°2
2°2
3°2
Е°2
°
В°2
°
С°2
°
S2
≡D°2
D1
S1

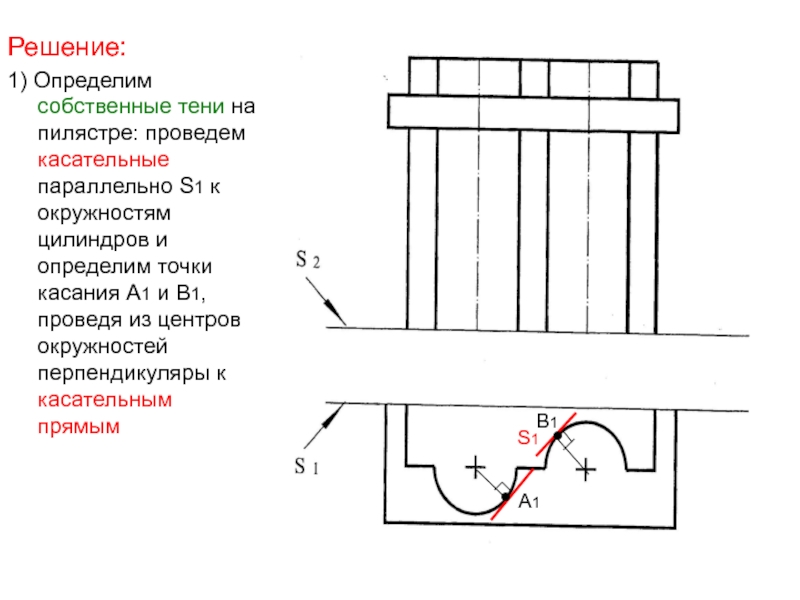

Слайд 42Решение:
1) Определим собственные тени на пилястре: проведем касательные параллельно S1
к окружностям цилиндров и определим точки касания А1 и В1,
проведя из центров окружностей перпендикуляры к касательным прямымА1
В1
●
●
S1
Слайд 443) По направлению S1 и S2 видно, что освещены левая
и передняя вертикальные плоскости, а также верхняя плоскость плиты. В
собственной тени находятся нижняя и правая боковая плоскости, а также правая вертикальная плоскость пилястры.А1
В1
А2
В2
Слайд 454) Строим падающую тень от контура собственной тени – вертикальной
прямой АС на плоскость пилястры.
Для этого определяем тень от
точки С (С°).А1
В1
А2
В2
≡С1
С2
°
С°
°
Слайд 465) От АС тень падает на П1 по проекции луча
S1, затем на П2 вертикально (т.е. параллельно прямой АС)
В (.)Д
кривая CД упирается в плоскость пилястры: тень в ней самой Д2≡Д2°.А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
°
С°
°
●
Слайд 476) От кривой СД на плоскость простенка тень будет кривая,
следовательно нужно построить тень от промежуточной точки Е (Е°).
А1
В1
А2
В2
≡С1
С2
С°
Д1
Д2≡Д2°
Е2
°
Е°
●
Е1
°
●
Слайд 487) Соединяем найденные точки Д2°- Е°- С° и завершаем построение
тени от полуцилиндра на плоскость пилястры.
А1
В1
А2
В2
≡С1
С2
С°
Д1
Д2≡Д2°
Е2
°
Е°
Е1
Слайд 498) Строим падающую тень от контура собственной тени – вертикальной
прямой ИЖ на поверхность вогнутого цилиндра.
Для этого определяем тень
от точки Ж (Ж°- ложная тень, т.к. попала под плиту)..
А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
Е2
°
Е°
Ж1≡И1
Ж2
°
Ж°
●
И2
Слайд 509) Строим реальную тень от точки Ж- Ж°1
попала на верхнюю
плоскость плиты.
.
А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
Е2
°
Е°
Ж1≡И1
Ж2
°
Ж°
И2
●
Ж°1
●
Слайд 5110) Выделяем реальную тень от участка прямой ИЖ на верхнюю
плоскость плиты
.
А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
Е2
°
Е°
Ж1≡И1
Ж2
°
Ж°
И2
●
Ж°1
Слайд 52
11) От вертикального ребра ИЖ тень падает на
П1 по проекции луча S1, затем на П2 вертикально (т.е.
параллельно прямой ИЖ).
А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
Е2
°
Е°
Ж1≡И1
Ж2
°
Ж°
И2
S1
Слайд 53
12) Контур собственной тени заканчивается в (.)К. : тень
в ней самой К2≡К2°.
.
А1
В1
А2
В2
≡С1
С2
Д1
Д2≡Д2°
Е2
°
Е°
Ж1≡И1
Ж2
°
Ж°
И2
S1
К2≡К2°
●
Слайд 5413) От кривой ЖК на внутреннюю поверхность цилиндра тень будет
кривая, следовательно нужно построить тень от промежуточной точки Л (Л2°)
А1
В1≡К1
А2
В2
≡С1
Д1
°
Ж1
°
Ж°
К2≡К2°
°
°
Л2
Л1
°
Л°
Ж2
Слайд 5514) Соединяем найденные точки Ж°- Л°- К2°-получаем тень от криволинейного
участка. Находим пересечение данной тени с верхней плоскостью плиты- (.)N2.
Определяем горизонтальную проекцию N1 и соединяем с (.)Ж°1 (Ж°1-N1-тень от криволинейного участка контура собственной тени на верхнюю плиту )А1
В1≡К1
А2
В2
≡С1
Д1
°
Ж1≡И1≡И1°
°
К2≡К2°
°
°
Л2
Л1
°
Л°
И2
Ж2
●
●
Ж°1
●
N2
Ж°
●
N1
Слайд 5615) Строим падающую тень от угла (.)1
А1
В1≡К1
А2
В2
≡С1
Д1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
●
12
11
Ж°1
Слайд 5716) Строим падающую тень 2° от промежуточной (.)2.
А1
В1≡К1
А2
В2
≡С1
Д1
°
Ж1≡И1≡И1°
°
К2≡К2°
°
Л2
Л1
°
Л°
И2
Ж2
1°
●
12
11
°
°
21
22
2°
°
°
Ж°1
Слайд 5817) Строим падающую тень 3° от (.)3, которую находим обратным
лучом от контура собственной тени- вертикальной образующей А
А1
В1≡К1
А2
В2
≡С1
Д1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
°
Л2
Л1
°
Л°
И2
Ж2
1°
°
12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
Слайд 59 18)Соединяем найденные точки 1°- 2°-3° и получаем падающую
тень от плиты на полуколонну
От горизонтального ребра 1-4 тень падает
по проекции луча S2А1
В1≡ К1
А2
В2
≡С1
Д1
°
Ж1≡И1≡И1°
°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
51
52
S2
Ж°1
Слайд 6019) Тень от точки 3 попадает на контур собственной тени
АС, следовательно тень от (.)3 раздваивается и падает также на
падающую тень от АС и далее от ребра 1-5, параллельного плоскости пилястры, тень падает параллельноА1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
3°
°
52
51
Слайд 6120) (.)6° - накладка на контур собственной тени- ребро ИЖ
падает далее на тень от этого ребра (раздваивается)
А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51
Слайд 6221) Далее строим тень от промежуточной точки 7, т.к. тень
падает от горизонтального ребра 1-5 на кривую поверхность вогнутого цилиндра
А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51
61
71
°
°
72
°
7°
Слайд 6322) Соединяем найденные точки и завершаем построение падающей тени от
горизонтального ребра 1-5 на кривую поверхность вогнутого цилиндра
23) Строим падающую
тень от ребра МН. Для этого найдем тень от (.)Н- Н°2А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51
61
71
°
°
72
°
7°
М1≡Н1
М2
Н2
°
Н°2
Слайд 6424) От вертикального ребра МН на П1 и верхнюю
плоскость плиты тень падает по проекции луча S1, на П2
параллельно ребру МН.От горизонтального ребра Н-Ф: по проекции луча S2
А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51
61
71
°
°
72
°
7°
М1≡Н1
М2
Н2≡Ф2≡ Ф2°
°
Н°
Ф1
S1
S2
Слайд 6525) Завершаем построение тени от плиты на стену.
Тень от (.)8
падает на ребро МН и на тень от этого ребра
(раздваивается) и далее от отрезка 8-5 плиты на П2 тень падает на стену параллельно отрезку 8-5.А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51
61
71
°
°
72
°
7°
М1≡Н1
М2
Н2≡Ф2≡ Ф2°
°
Н°
Ф1
S1
S2
8°
8°
°
82
81
5°
●
●
●
Слайд 6626) От вертикального ребра 5-9 тень падает вертикально.
Далее от
ребра 9-10 : по проекции луча S2
А1
В1≡К1
А2
В2
≡С1
°
Ж1≡И1≡И1°
°
Ж°
К2≡К2°
°
Л2
°
Л°
И2
Ж2
1°
°
42≡12
11
°
°
21
22
2°
°
3°
°
°
°
32
31
41
С2
6°
°
°
6°
52
51≡91
61
71
°
°
72
°
7°
М1≡Н1
М2
Н2≡Ф2≡ Ф2°
°
Н°
Ф1
S1
102≡92 ≡ 102°
8°
8°
°
82
81
5°
101
9°
Ж°
