Лекция 6 Оптимизация процесса резания. Основные виды лезвийной обработки презентация, доклад

В лезвийной обработке (в зависимости от вида и направления движений резания, вида обработанной поверхности) можно выделить следующие технологические методы: точение, строгание, долбление, протягивание, сверление, фрезерование, резьбонарезание.Точение. Лезвийная обработка резанием (ЛОР) цилиндрических и

Слайды и текст этой презентации

Слайд 1Лекция 6 Оптимизация процесса резания. Основные виды лезвийной обработки

Лекция 6 Оптимизация процесса резания. Основные виды лезвийной обработки

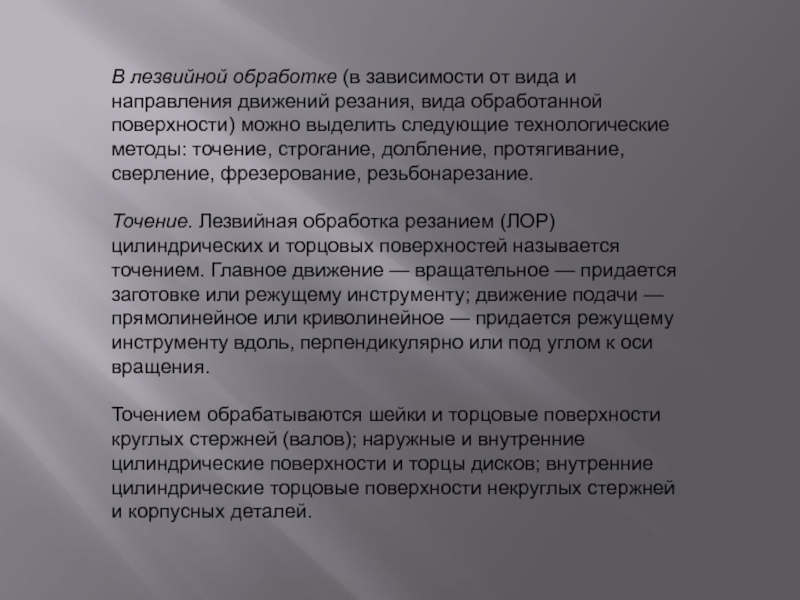

Слайд 2В лезвийной обработке (в зависимости от вида и направления движений

резания, вида обработанной поверхности) можно выделить следующие технологические методы: точение,

строгание, долбление, протягивание, сверление, фрезерование, резьбонарезание.

Точение. Лезвийная обработка резанием (ЛОР) цилиндрических и торцовых поверхностей называется точением. Главное движение — вращательное — придается заготовке или режущему инструменту; движение подачи — прямолинейное или криволинейное — придается режущему инструменту вдоль, перпендикулярно или под углом к оси вращения.

Точением обрабатываются шейки и торцовые поверхности круглых стержней (валов); наружные и внутренние цилиндрические поверхности и торцы дисков; внутренние цилиндрические торцовые поверхности некруглых стержней и корпусных деталей.

В лезвийной обработке (в зависимости от вида и направления движений резания, вида обработанной поверхности) можно выделить следующие

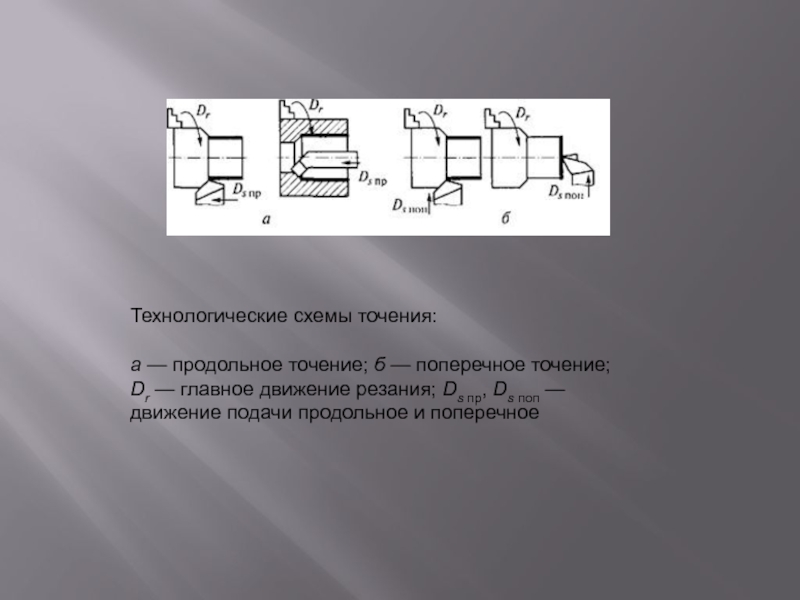

Слайд 3Технологические схемы точения:

а — продольное точение; б — поперечное точение;
Dr — главное движение резания; Ds пр, Ds поп — движение

подачи продольное и поперечное

Технологические схемы точения:а — продольное точение; б — поперечное точение;Dr — главное движение резания; Ds пр, Ds поп — движение подачи продольное и поперечное

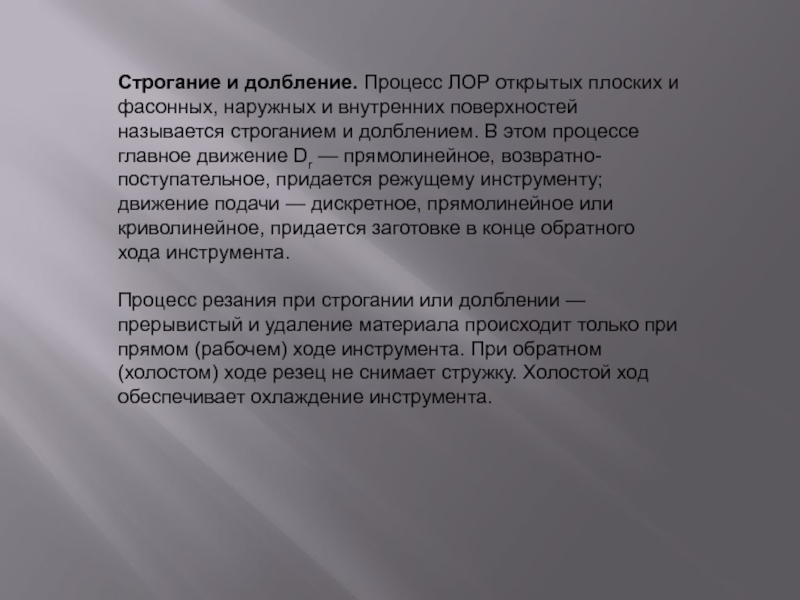

Слайд 4Строгание и долбление. Процесс ЛОР открытых плоских и фасонных, наружных

и внутренних поверхностей называется строганием и долблением. В этом процессе

главное движение Dr — прямолинейное, возвратно-поступательное, придается режущему инструменту; движение подачи — дискретное, прямолинейное или криволинейное, придается заготовке в конце обратного хода инструмента.

Процесс резания при строгании или долблении — прерывистый и удаление материала происходит только при прямом (рабочем) ходе инструмента. При обратном (холостом) ходе резец не снимает стружку. Холостой ход обеспечивает охлаждение инструмента.

Строгание и долбление. Процесс ЛОР открытых плоских и фасонных, наружных и внутренних поверхностей называется строганием и долблением.

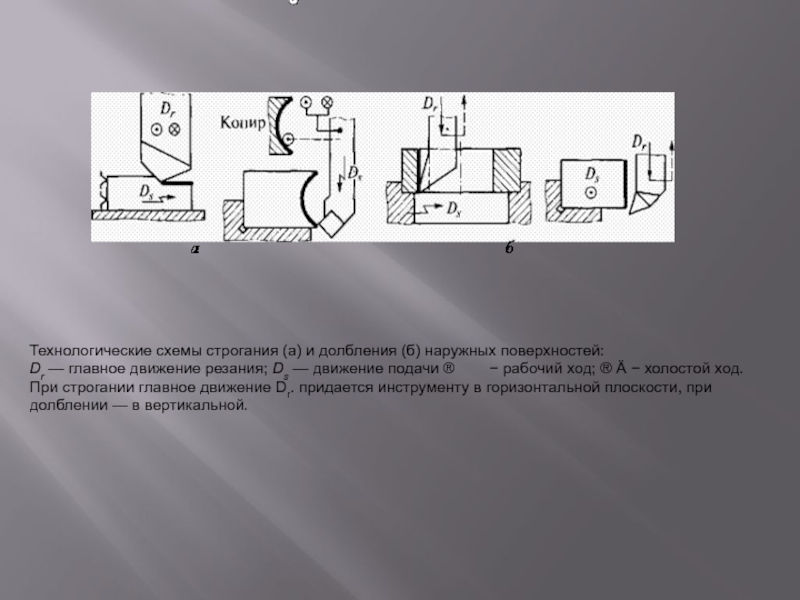

Слайд 5Технологические схемы строгания (а) и долбления (б) наружных поверхностей:
Dr — главное движение

резания; Ds — движение подачи ®       − рабочий ход; ® Ä −

холостой ход.
При строгании главное движение Dr. придается инструменту в горизонтальной плоскости, при долблении — в вертикальной.
Технологические схемы строгания (а) и долбления (б) наружных поверхностей:Dr — главное движение резания; Ds — движение подачи ®       − рабочий ход;

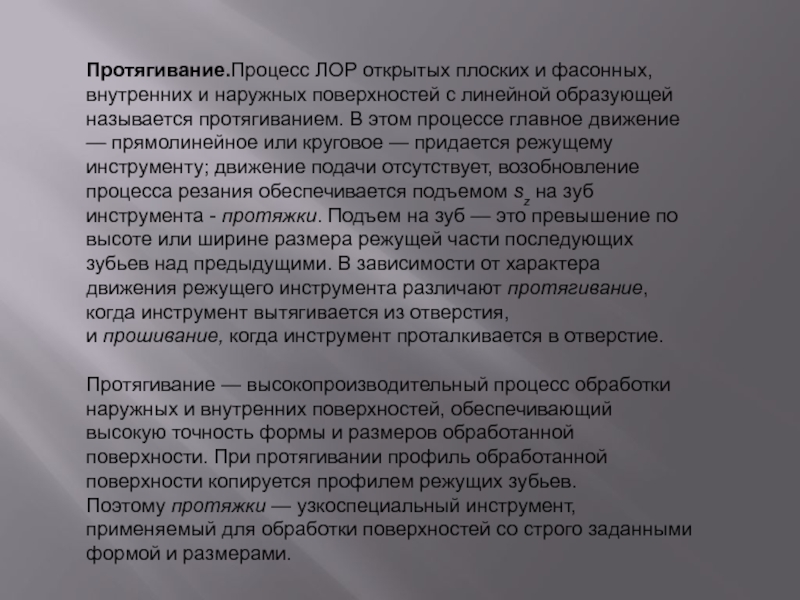

Слайд 6Протягивание.Процесс ЛОР открытых плоских и фасонных, внутренних и наружных поверхностей

с линейной образующей называется протягиванием. В этом процессе главное движение

— прямолинейное или круговое — придается режущему инструменту; движение подачи отсутствует, возобновление процесса резания обеспечивается подъемом sz на зуб инструмента - протяжки. Подъем на зуб — это превышение по высоте или ширине размера режущей части последующих зубьев над предыдущими. В зависимости от характера движения режущего инструмента различают протягивание, когда инструмент вытягивается из отверстия, и прошивание, когда инструмент проталкивается в отверстие.

Протягивание — высокопроизводительный процесс обработки наружных и внутренних поверхностей, обеспечивающий высокую точность формы и размеров обработанной поверхности. При протягивании профиль обработанной поверхности копируется профилем режущих зубьев. Поэтому протяжки — узкоспециальный инструмент, применяемый для обработки поверхностей со строго заданными формой и размерами.

Протягивание.Процесс ЛОР открытых плоских и фасонных, внутренних и наружных поверхностей с линейной образующей называется протягиванием. В этом

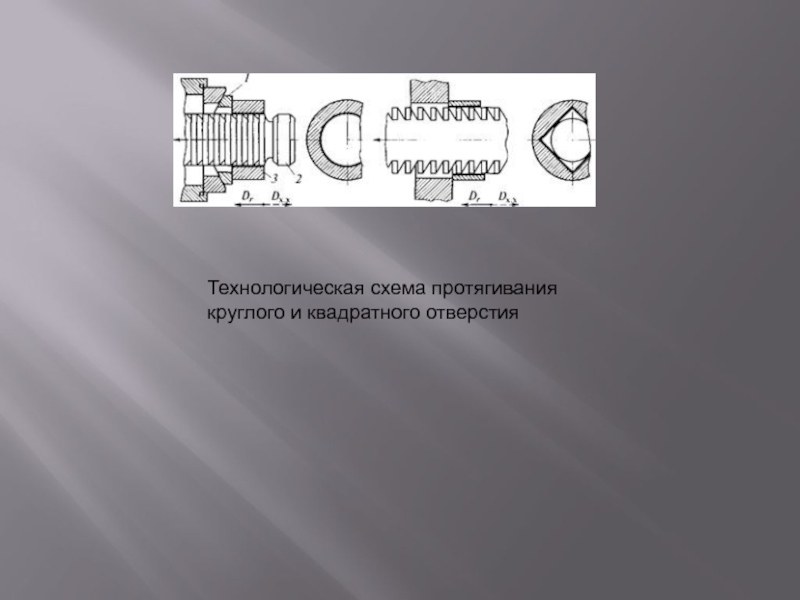

Слайд 7Технологическая схема протягивания круглого и квадратного отверстия

Технологическая схема протягивания круглого и квадратного отверстия

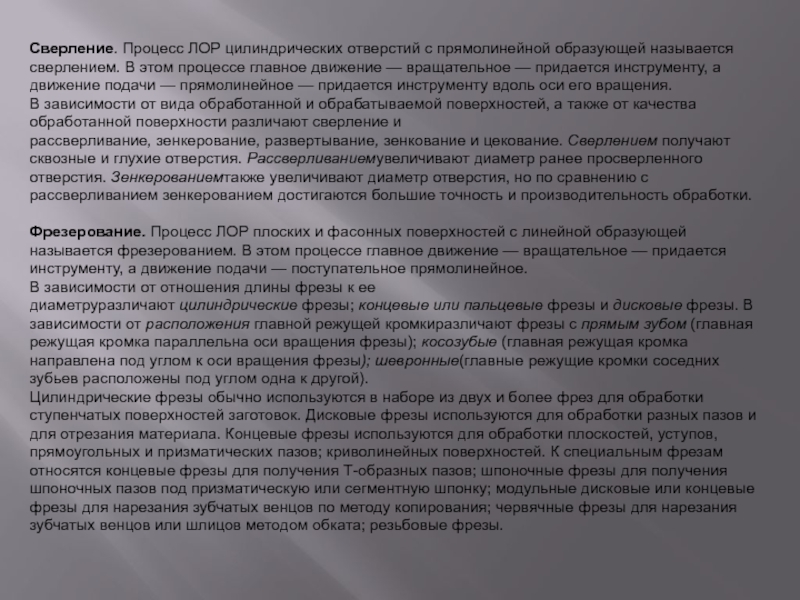

Слайд 8Сверление. Процесс ЛОР цилиндрических отверстий с прямолинейной образующей называется сверлением. В

этом процессе главное движение — вращательное — придается инструменту, а

движение подачи — прямолинейное — придается инструменту вдоль оси его вращения.
В зависимости от вида обработанной и обрабатываемой поверхностей, а также от качества обработанной поверхности различают сверление и рассверливание, зенкерование, развертывание, зенкование и цекование. Сверлением получают сквозные и глухие отверстия. Рассверливаниемувеличивают диаметр ранее просверленного отверстия. Зенкерованиемтакже увеличивают диаметр отверстия, но по сравнению с рассверливанием зенкерованием достигаются большие точность и производительность обработки.

Фрезерование. Процесс ЛОР плоских и фасонных поверхностей с линейной образующей называется фрезерованием. В этом процессе главное движение — вращательное — придается инструменту, а движение подачи — поступательное прямолинейное.
В зависимости от отношения длины фрезы к ее диаметруразличают цилиндрические фрезы; концевые или пальцевые фрезы и дисковые фрезы. В зависимости от расположения главной режущей кромкиразличают фрезы с прямым зубом (главная режущая кромка параллельна оси вращения фрезы); косозубые (главная режущая кромка направлена под углом к оси вращения фрезы); шевронные(главные режущие кромки соседних зубьев расположены под углом одна к другой).
Цилиндрические фрезы обычно используются в наборе из двух и более фрез для обработ­ки ступенчатых поверхностей заготовок. Дисковые фрезы используются для обработки разных пазов и для отрезания материала. Концевые фрезы используются для обработки плоскостей, уступов, прямоугольных и призматических пазов; криволинейных по­верхностей. К специальным фрезам относятся концевые фрезы для получения Т-образных пазов; шпоночные фрезы для получения шпоночных пазов под призматическую или сегментную шпонку; модульные дисковые или концевые фрезы для нарезания зубчатых венцов по методу копирования; червячные фрезы для нарезания зубчатых венцов или шлицов методом обката; резьбовые фрезы.
Сверление. Процесс ЛОР цилиндрических отверстий с прямолинейной образующей называется сверлением. В этом процессе главное движение — вращательное —

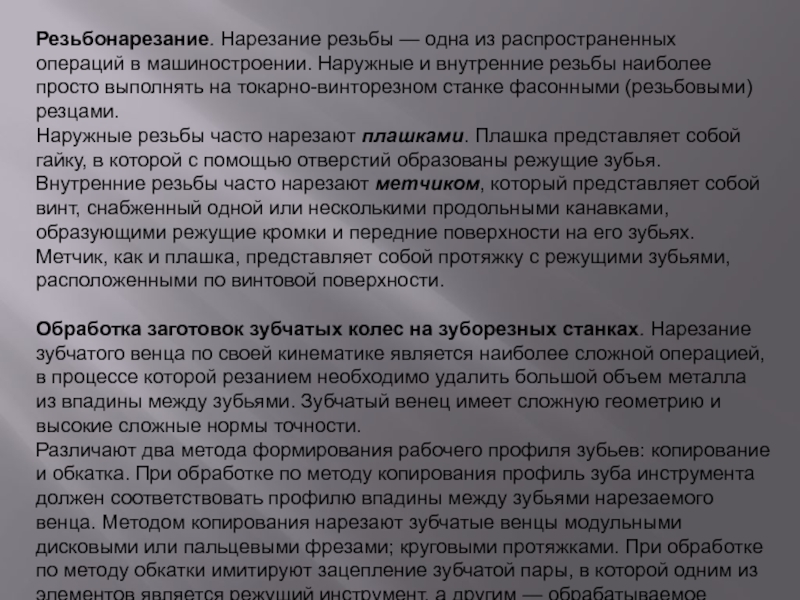

Слайд 9Резьбонарезание. Нарезание резьбы — одна из распространенных операций в машиностроении. Наружные

и внутренние резьбы наиболее просто выполнять на токарно-винторезном станке фасонными

(резьбовыми) резцами.
Наружные резьбы часто нарезают плашками. Плашка представляет собой гайку, в которой с помощью отверстий образованы режущие зубья. Внутренние резьбы часто нарезают метчиком, который представляет собой винт, снабженный одной или несколькими продольными канавками, образующими режущие кромки и передние поверхности на его зубьях. Метчик, как и плашка, представляет собой протяжку с режущими зубьями, расположенными по винтовой поверхности.

Обработка заготовок зубчатых колес на зуборезных станках. Нарезание зубчатого венца по своей кинематике является наиболее сложной операцией, в процессе которой резанием необходи­мо удалить большой объем металла из впадины между зубьями. Зубчатый венец имеет сложную геометрию и высокие сложные нормы точности.
Различают два метода формирования рабочего профиля зубьев: копирование и обкатка. При обработке по методу копирования профиль зуба инструмента должен соответствовать профилю впадины между зубьями нарезаемого венца. Методом копирования нарезают зубчатые венцы модульными дисковыми или пальцевыми фрезами; круговыми протяжками. При обработке по методу обкатки имитируют зацепление зубчатой пары, в которой одним из элементов является режущий инструмент, а другим — обрабатываемое зубчатое колесо.
Резьбонарезание. Нарезание резьбы — одна из распространенных операций в машиностроении. Наружные и внутренние резьбы наиболее просто выполнять на

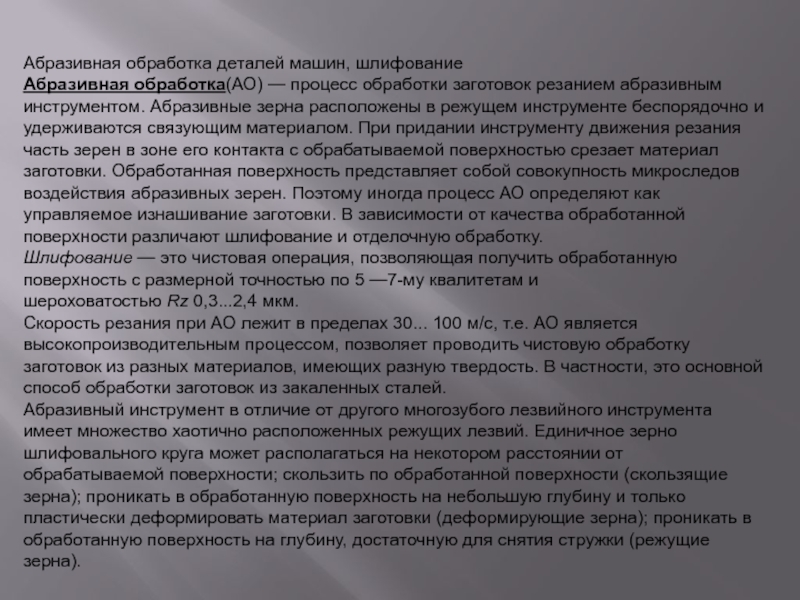

Слайд 10Абразивная обработка деталей машин, шлифование
Абразивная обработка(АО) — процесс обработки заготовок

резанием абразивным инструментом. Абразивные зерна расположены в режущем инструменте беспорядочно

и удерживаются связующим материалом. При придании инструменту движения резания часть зерен в зоне его контакта с обрабатываемой поверхностью срезает материал заготовки. Обработанная поверхность представляет собой совокупность микроследов воздействия абразивных зерен. Поэтому иногда процесс АО определяют как управляемое изнашивание заготовки. В зависимости от качества обработанной поверхности различают шлифование и отделочную обработку.
Шлифование — это чистовая операция, позволяющая получить обработанную поверхность с размерной точностью по 5 —7-му квалитетам и шероховатостью Rz 0,3...2,4 мкм.
Скорость резания при АО лежит в пределах 30... 100 м/с, т.е. АО является высокопроизводительным процессом, позволяет проводить чистовую обработку заготовок из разных материалов, имеющих разную твердость. В частности, это основной способ обработки заготовок из закаленных сталей.
Абразивный инструмент в отличие от другого многозубого лез­вийного инструмента имеет множество хаотично расположенных режущих лезвий. Единичное зерно шлифовального круга может располагаться на некотором расстоянии от обрабатываемой поверхности; скользить по обработанной поверхности (скользящие зерна); проникать в обработанную поверхность на небольшую глубину и только пластически деформировать материал заготовки (деформирующие зерна); проникать в обработанную поверхность на глубину, достаточную для снятия стружки (режущие зерна).
Абразивная обработка деталей машин, шлифованиеАбразивная обработка(АО) — процесс обработки заготовок резанием абразивным инструментом. Абразивные зерна расположены в
