Лекция № 1

«Строительство»
Разработала: Нурмаганбетова Айман Турумовна
Алматы - 2018
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ

КАЗАХСТАН

МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ

КАЗАХСКАЯ ГОЛОВНАЯ АРХИТЕКТУРНО – СТРОИТЕЛЬНАЯ АКАДЕМИЯ ФАКУЛЬТЕТ ОБЩЕГО СТРОИТЕЛЬСТВА

сил.
_______________________________________

Рекомендуемая литература

1. Яблонский А.А. Курс теоретической механики. Ч.1. М.:

Высшая школа. 1977 г. 368 с.
2. Мещерский И.В. Сборник задач по теоретической механике. М.: Наука. 1986 г. 416 с.
3. Сборник заданий для курсовых работ /Под ред. А.А. Яблонского. М.:Высшая школа. 1985 г. 366 с.

2

и механическое взаимодействие твердых и деформируемых тел, а также жидких

и газообразных сред.
















Механическое движение – один из видов движения материи, выражающееся в изменении с течением времени взаимных положений тел или их частей.
Механическое взаимодействие – один из видов взаимодействия материи, вызывающий изменение механического движения тел или их частей, а также препятствующий изменению их взаимных положений.
Теоретическая механика – изучает законы механического движения и механического взаимодействия, общие для любых тел.
Общность законов, пригодность для любых тел и систем, достигается абстрагированием (отвлечением) от несущественных особенностей рассматриваемого тела и выделением наиболее важных особенностей. Именно по этому теоретическая механика является базовой наукой, на основе которой изучаются другие прикладные технические дисциплины.

Механика

Прикладная механика

Гидромеханика

Аэромеханика

Небесная механика

Динамика сооружений

Механика корабля

Строительная механика

Гидродинамика

Механика грунтов

Сопротивление материалов

Детали машин

Теория механизмов и машин

Теоретическая механика

Строительные конструкции

Мосты и тоннели

Основные абстрактные образы (модели) материальных тел и систем:
Материальная точка (МТ) – не имеет размеров, но в отличие от геометрической точки обладает массой, равной массе того тела, которое изображается данной материальной точкой.
Абсолютно твердое тело (АТТ) – система МТ, в которой расстояние между ними не изменяются ни при каких воздействиях.
Механическая система (МС) – совокупность МТ или АТТ, связанных между собой общими законами движения или взаимодействия.
В зависимости от условия задачи и выбора объекта изучения одно и то же физическое тело может быть принято за МТ, АТТ или МС.

3

равновесия механических систем под действием приложенных к ним сил и

моментов. Для осуществления равновесия необходимо определенное соотношение сил, поэтому в статике изучаются общие свойства сил, правила замены сил другими силами, эквивалентными с точки зрения равновесия.
Кинематика –изучает механическое движение без учета сил, вызывающих это движение или влияющих на него. Таким образом, устанавливаются некоторые количественные меры движения с чисто геометрической точки зрения.
Динамика – изучает механическое движение в связи с действующими силами на объект движения. Таким образом, изучается связь между движением и действующими силами.

Статика

Кинематика

Теоретическая механика

Динамика

■ Основные понятия теоретической механики
Сила – мера механического взаимодействия. Сила моделируется вектором, характеризуемым направлением и величиной (модулем).
Кинематическое состояние тела – состояние покоя или движения с неизменными параметрами.
Система сил – совокупность сил, приложенных к рассматриваемому объекту.
Равнодействующая – сила, эквивалентная системе сил, т.е. не изменяющая кинематическое состояние.
Эквивалентная система сил – заменяет данную систему сил без изменения кинематического состояния объекта.
Взаимно уравновешенная система сил – под ее действием объект находится в равновесии.

■ Аксиомы статики
1. Аксиома инерции – Под действием взаимно уравновешенной системы сил тело находится в состоянии покоя или равномерного прямолинейного движения.

2. Аксиома двух сил – Если тело под действием двух сил находится в равновесии, то эти силы равны по модулю и направлены по одной прямой в противоположные стороны. Такие две силы представляют собой простейшую взаимно уравновешенную систему сил.

3. Аксиома присоединения – Если к заданной системе сил присоединить (или изъять) взаимно уравновешенную систему сил, то кинематическое состояние тела не изменится.

4

состояние тела не изменится, если силу перенести по линии ее

действия.

4. Аксиома параллелограмма – Равнодействующая двух пересекающихся сил равна диагонали параллелограмма, построенного на этих силах как на сторонах.

5. Аксиома действия и противодействия – Всякому действию соответствует равное и противоположное противодействие (III закон Ньютона).

6. Аксиома отвердевания – Равновесие деформируемого тела сохраняется при его затвердевании (обратное справедливо не всегда).

Связи и реакции связей
Свободное тело – свобода перемещений тела не ограничивается никакими другими телами.
Несвободное тело – его движение ограничено другими телами.
Связь – тело, ограничивающее свободу перемещений объекта.
Реакция связи – сила, действующая на объект со стороны связи.
Принцип освобождаемости от связи – несвободное тело можно рассматривать как свободное, если отбросить связи и заменить их действие соответствующими реакциями.

5

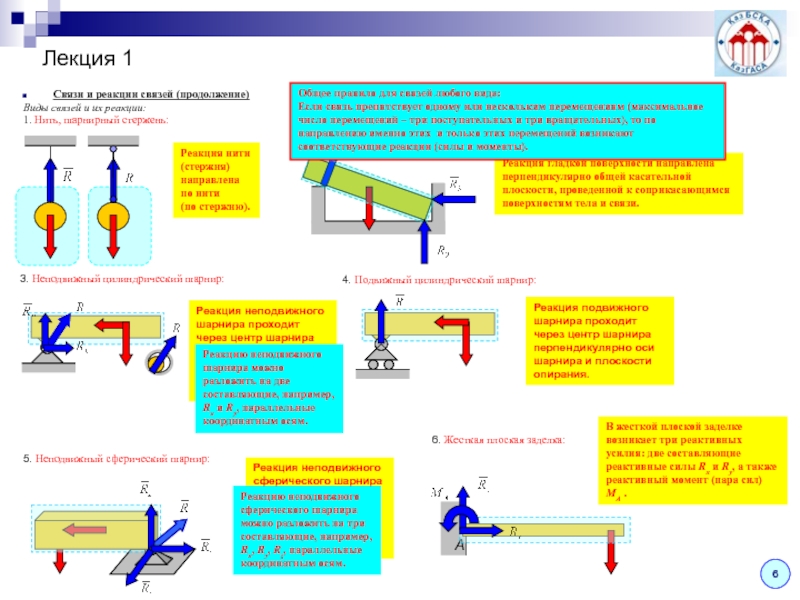

реакции:
1. Нить, шарнирный стержень:


Реакция нити
(стержня)
направлена
по нити
(по стержню).
2. Абсолютно гладкая поверхность:
Реакция

гладкой поверхности направлена перпендикулярно общей касательной плоскости, проведенной к соприкасающимся поверхностям тела и связи.

3. Неподвижный цилиндрический шарнир:

Реакция неподвижного
шарнира проходит через центр шарнира перпендикулярно оси шарнира и имеет произвольное направление.

Реакцию неподвижного
шарнира можно разложить на две составляющие, например, Rx и Ry, параллельные координатным осям.

4. Подвижный цилиндрический шарнир:

Реакция подвижного
шарнира проходит через центр шарнира перпендикулярно оси шарнира и плоскости опирания.

5. Неподвижный сферический шарнир:

Реакция неподвижного
сферического шарнира проходит через центр шарнира и имеет произвольное направление в пространстве.

Реакцию неподвижного
сферического шарнира можно разложить на три составляющие, например, Rx, Ry, Rz, параллельные координатным осям.

6. Жесткая плоская заделка:

В жесткой плоской заделке возникает три реактивных усилия: две составляющие реактивные силы Rx и Ry, а также реактивный момент (пара сил) MA .

Общее правило для связей любого вида:
Если связь препятствует одному или нескольким перемещениям (максимальное число перемещений – три поступательных и три вращательных), то по направлению именно этих и только этих перемещений возникают соответствующие реакции (силы и моменты).

6

точке.
План исследования любой системы сил соответствует последовательному решению
трех вопросов

:
Как упростить систему?
Каков простейший вид системы?
Каковы условия равновесия системы?

Перенесем все силы по линии их действия в точку пересечения (кинематическое состояние
тела при этом не изменится – следствие из аксиомы присоединения).

Лекция 1

Сложим первые две силы F1 и F2 (аксиома параллелограмма).
Количество сил уменьшилось на единицу.

Сложим полученную равнодействующую R12 со следующей силой F3.
Количество сил вновь уменьшилось на единицу.

Повторим эту же операцию со следующей силой F4.
Осталась всего одна сила, эквивалентная исходной системе сил.

Сложение сил построением параллелограммов можно заменить построением силового треугольника – выбирается одна из сил или изображается
параллельно самой себе с началом в любой произвольной точке, все другие силы изображаются параллельными самим себе с началом,
совпадающим с концом предыдущей силы.

2. Простейший вид системы – сила, приложенная в точке пересечения исходных сил. Таким образом, сходящаяся система сил приводится к одной силе – равнодействующей (силе,
эквивалентной исходной системе сил), равной геометрической сумме сил системы.

Если равнодействующая системы оказывается не равной нулю, тело под действием такой системы силы будет двигаться в направлении равнодействующей (система сил не уравновешена). Для того, чтобы уравновесить систему достаточно приложить силу, равную полученной равнодействующей и направленной в противоположную сторону (аксиома о двух силах). Таким образом, условием равновесия системы сходящихся сил является обращение равнодействующей в ноль.

Это условие эквивалентно замкнутости силового треугольника определенным образом, а именно,
направление всех сил при обходе по контуру не изменяется по направлению:

Результатом такого сложения является вектор, направленный из начала первой силы к концу последней из сил.

7

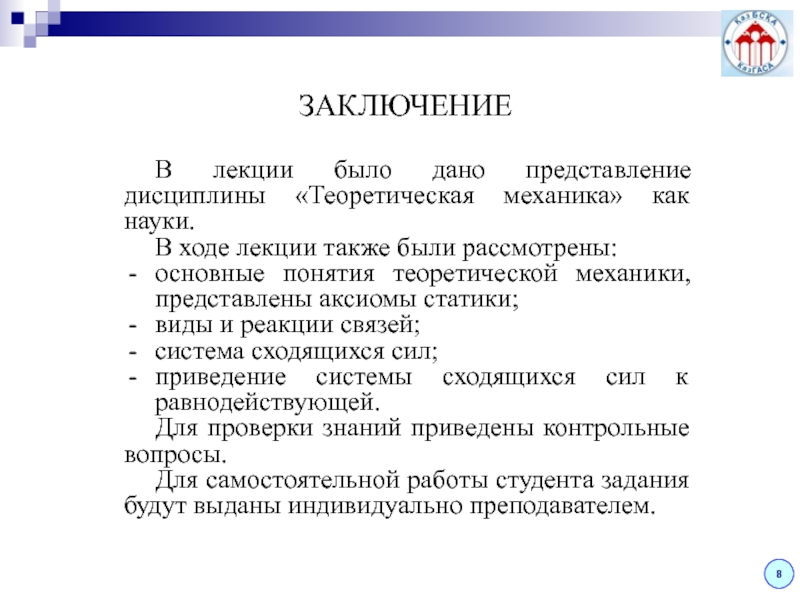

В ходе лекции также были рассмотрены:
основные понятия теоретической механики, представлены

аксиомы статики;
виды и реакции связей;
система сходящихся сил;
приведение системы сходящихся сил к равнодействующей.
Для проверки знаний приведены контрольные вопросы.
Для самостоятельной работы студента задания будут выданы индивидуально преподавателем.

статика.

Определение связей, сил реакций и их направлений для некоторых связей.

Определение

системы сходящихся сил и нахождение ее равнодействующей.

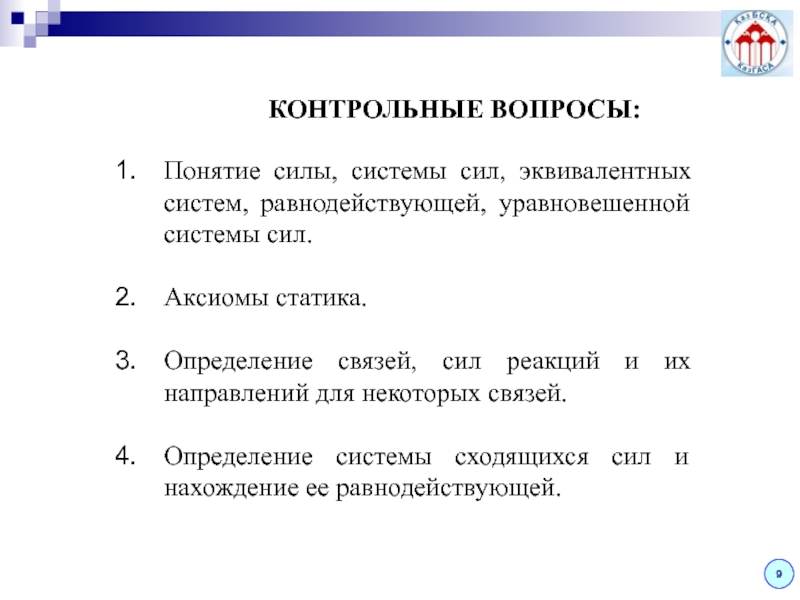

КОНТРОЛЬНЫЕ ВОПРОСЫ:

по заданным темам, чтение студентами рекомендованной литературы и усвоение теоретического

материала дисциплины. - [1] 12-34.

ЗАДАНИЕ ПО СРС

Аксиомы статики.
Произвольная плоская система сил.
Приведение системы сходящихся сил к равнодействующей.
Подготовку к практическим занятиям, выполнение индивидуальных заданий и подготовка к зачетам по выданным темам и согласно рекомендуемой литературы. - [1] 12-34.
