Слайд 1Лекція 3.5
Влаштування та обладнання системи газопостачання
Слайд 21 Влаштування зовнішніх газопроводів
Мінімальні відстані по горизонталі в світу
між підземними газопроводами і іншими спорудами та комунікаціями
Слайд 3 Газопроводи високого тиску прокладають в районах з малою щільністю
забудови та по проїздах з малою насиченістю іншими підземними комунікаціями.
Підземні газопроводи - прокладають по міських проїздах.
Рекомендується передбачати прокладку в технічній зоні або в смузі зелених насаджень.

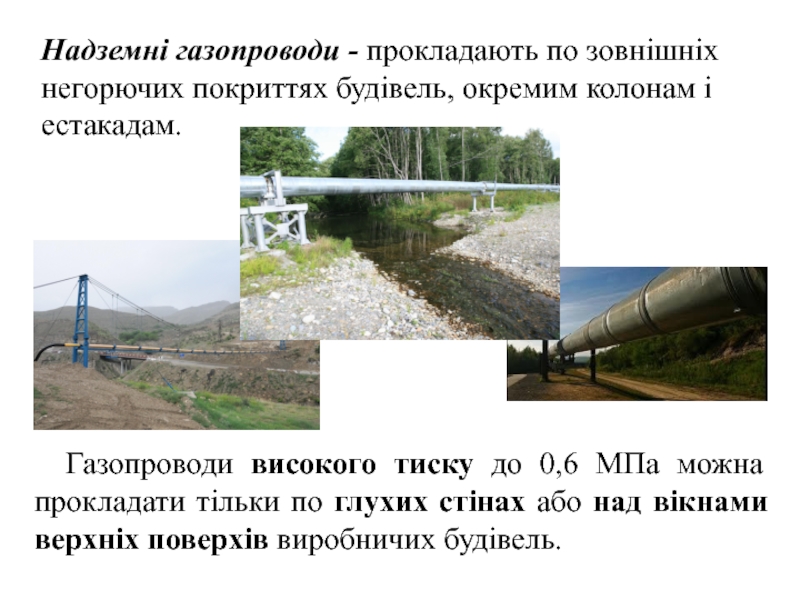

Слайд 4Газопроводи високого тиску до 0,6 МПа можна прокладати тільки по
глухих стінах або над вікнами верхніх поверхів виробничих будівель.
Надземні
газопроводи - прокладають по зовнішніх негорючих покриттях будівель, окремим колонам і естакадам.

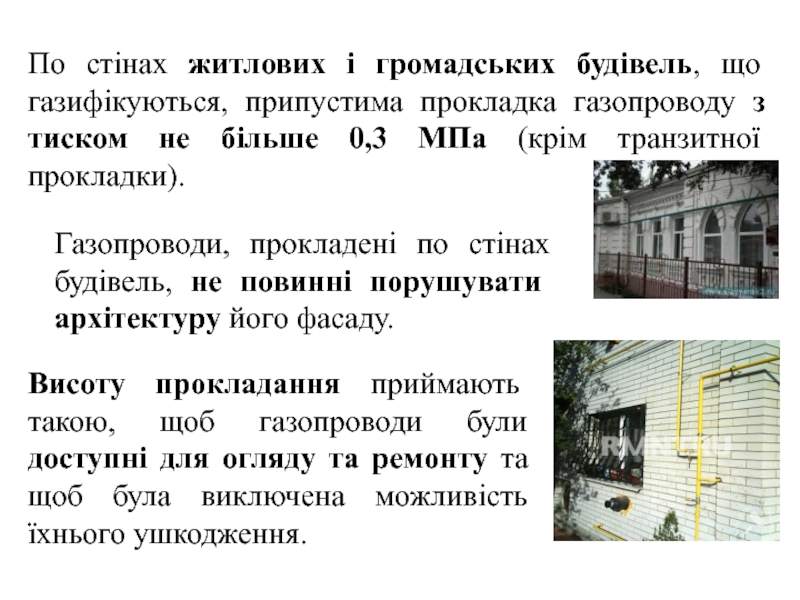

Слайд 5По стінах житлових і громадських будівель, що газифікуються, припустима прокладка
газопроводу з тиском не більше 0,3 МПа (крім транзитної прокладки).
Газопроводи, прокладені по стінах будівель, не повинні порушувати архітектуру його фасаду.
Висоту прокладання приймають такою, щоб газопроводи були доступні для огляду та ремонту та щоб була виключена можливість їхнього ушкодження.

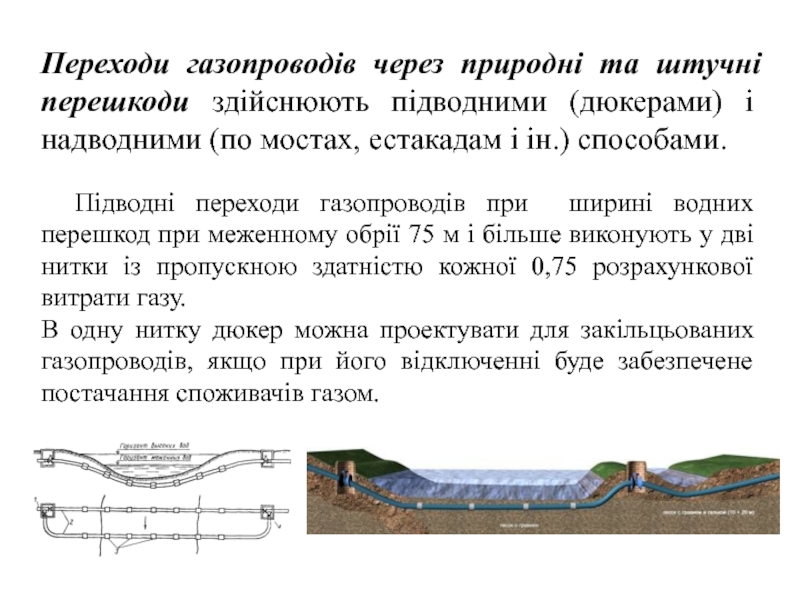

Слайд 6Переходи газопроводів через природні та штучні перешкоди здійснюють підводними (дюкерами)
і надводними (по мостах, естакадам і ін.) способами.
Підводні
переходи газопроводів при ширині водних перешкод при меженному обрії 75 м і більше виконують у дві нитки із пропускною здатністю кожної 0,75 розрахункової витрати газу.
В одну нитку дюкер можна проектувати для закільцьованих газопроводів, якщо при його відключенні буде забезпечене постачання споживачів газом.
Слайд 7Можливість прокладки газопроводів по залізничних і автомобільних мостах вирішується відповідно
до вимог по проектуванню мостів і трубопроводів.
Газопроводи, що підвішуються до
мостів, повинні виконуватися зі сталевих безшовних або прямошовних труб, виготовлених електродуговим зварюванням, і мати пристрої, що компенсують.
Розташування газопроводів повинне виключати можливість скупчення газу в конструкціях моста.

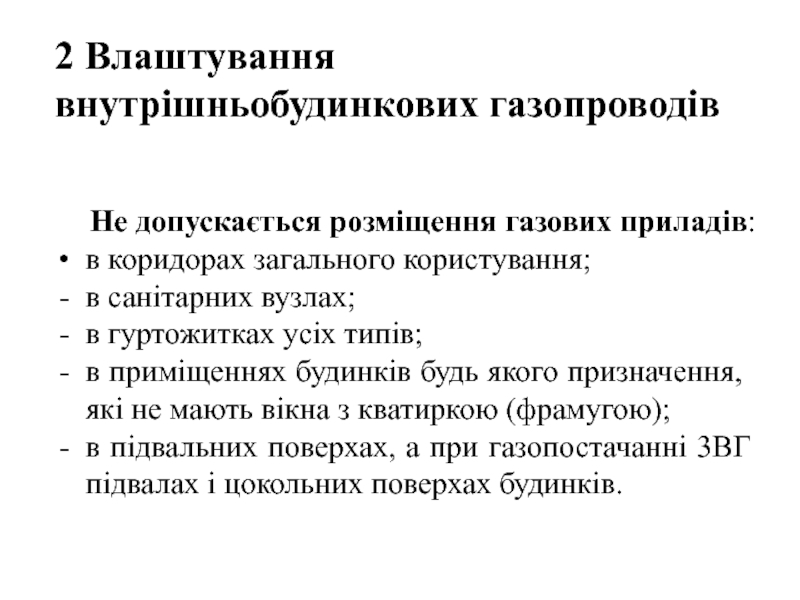

Слайд 8Не допускається розміщення газових приладів:
в коридорах загального користування;
в санітарних вузлах;
в
гуртожитках усіх типів;
в приміщеннях будинків будь якого призначення, які не
мають вікна з кватиркою (фрамугою);
в підвальних поверхах, а при газопостачанні 3BГ підвалах і цокольних поверхах будинків.
2 Влаштування внутрішньобудинкових газопроводів
Слайд 9Влаштування вводів газопроводів
в житлові та громадські будівлі:
крізь не
житлові приміщення, доступні для огляду труб;
в громадські та комунально-побутові будівлі
здійснюють в коридори або безпосередньо в приміщення, в яких встановлені газові прилади;
в технічні коридори і підпілля влаштовуються тільки при підведенні зовнішніх газопроводів низького тиску у внутрішньоквартальні колектори;
встановлюють відключаючи пристрої, які монтують ззовні будівлі.
Слайд 10Встановлення вимикаючих пристроїв на газопроводах:
для вимикання стояків, які обслуговують
більше п'яти поверхів;
перед лічильниками (якщо для вимикання лічильника не можливо
використати вимикаючий пристрій на вводі);
перед побутовими плитами, опалювальними газовими
приладами, печами та газовим обладнанням;
на відгалуженнях до опалювальних печей або приладів.
Слайд 11 Установку газових плит в житлових будинках слід передбачати:
в приміщеннях кухонь висотою не менше 2,2 м, що мають
вікно з кватиркою (фрамугою, що відчиняється в верхній частині вікна) або конструкцією жалюзійного типу,
витяжний вентиляційний канал;
природне освітлення.
При цьому внутрішній об'єм приміщень кухонь повинен бути не менш ніж:
- для газової плити з 2 пальниками – 8 м3 ;
- те ж з 3 пальниками – 12 м3 ;
- - " - з 4 пальниками - 15 м3 .

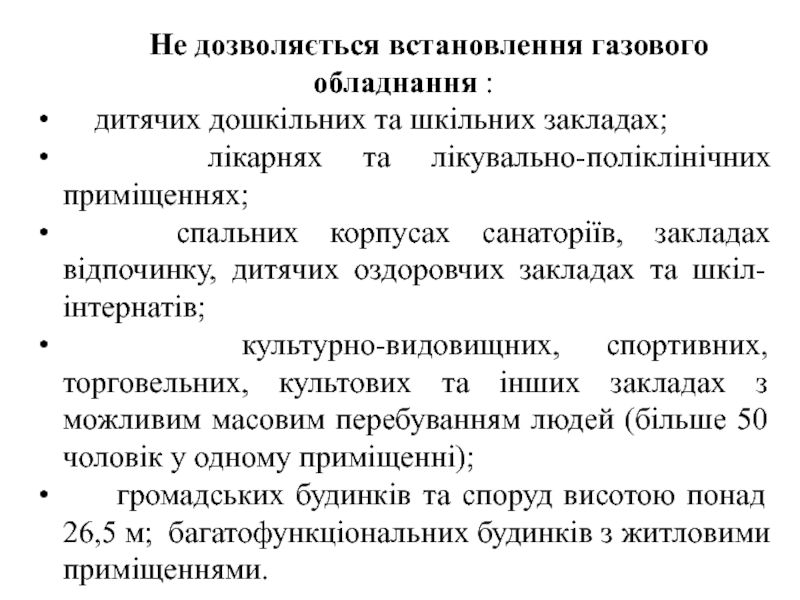

Слайд 12 Не дозволяється встановлення газового обладнання :
дитячих дошкільних
та шкільних закладах;
лікарнях та лікувально-поліклінічних приміщеннях;
спальних
корпусах санаторіїв, закладах відпочинку, дитячих оздоровчих закладах та шкіл-інтернатів;
культурно-видовищних, спортивних, торговельних, культових та інших закладах з можливим масовим перебуванням людей (більше 50 чоловік у одному приміщенні);
громадських будинків та споруд висотою понад 26,5 м; багатофункціональних будинків з житловими приміщеннями.

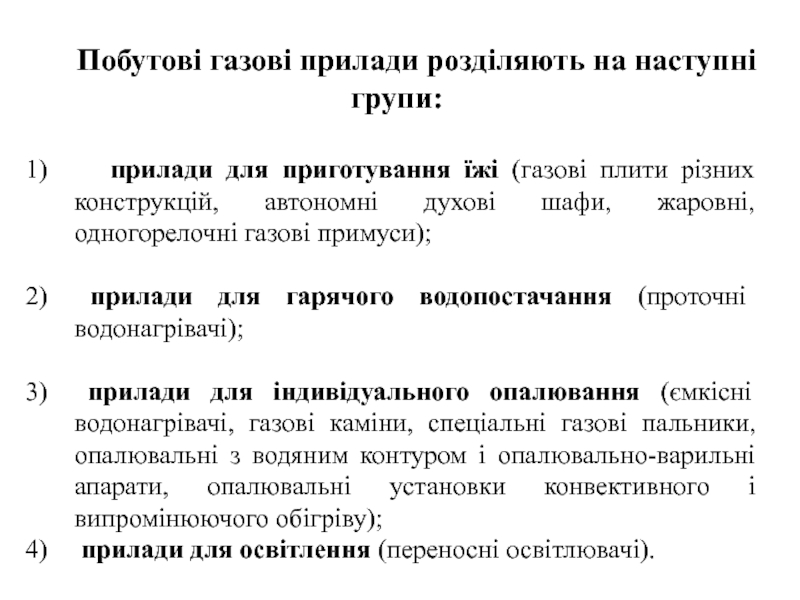

Слайд 13Побутові газові прилади розділяють на наступні групи:
прилади для
приготування їжі (газові плити різних конструкцій, автономні духові шафи, жаровні,
одногорелочні газові примуси);
прилади для гарячого водопостачання (проточні водонагрівачі);
прилади для індивідуального опалювання (ємкісні водонагрівачі, газові каміни, спеціальні газові пальники, опалювальні з водяним контуром і опалювально-варильні апарати, опалювальні установки конвективного і випромінюючого обігріву);
прилади для освітлення (переносні освітлювачі).
Слайд 14 Робота газових приладів характеризується наступними показниками:
1) тепловим навантаженням,
або кількістю теплоти в газі, яка витрачається приладом, в кВт;
2) продуктивністю, або кількістю корисно використовуваної теплоти, яка передається тілу, що нагрівається, кВт;
3) КПД, що є відношенням продуктивності до теплового навантаження приладу.
Слайд 15Схема газопостачання п’ятиповерхової житлової будівлі

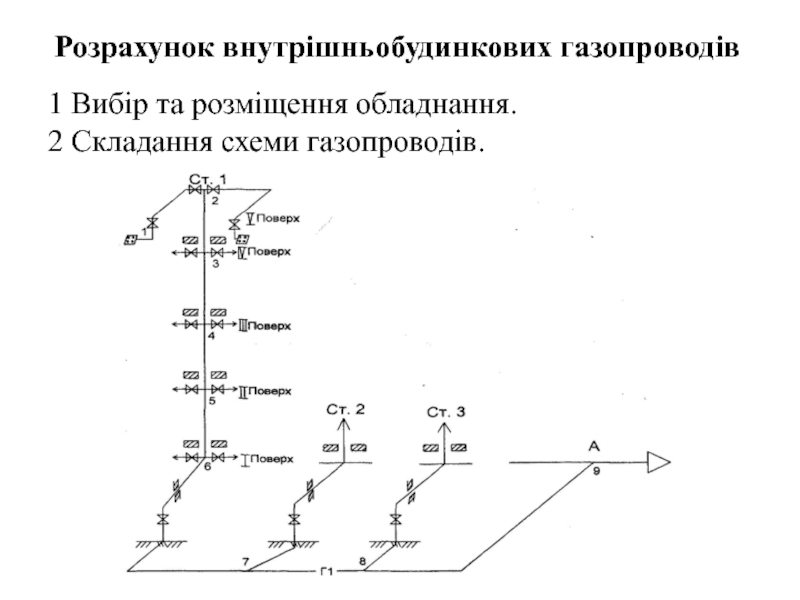

Слайд 16Розрахунок внутрішньобудинкових газопроводів
1 Вибір та розміщення обладнання.
2 Складання схеми
газопроводів.

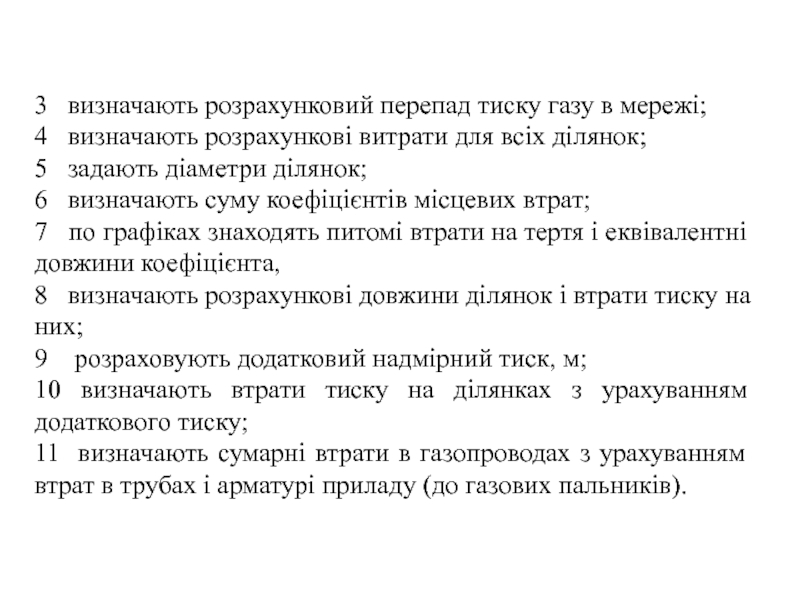

Слайд 173 визначають розрахунковий перепад тиску газу в мережі;
4
визначають розрахункові витрати для всіх ділянок;
5 задають діаметри
ділянок;
6 визначають суму коефіцієнтів місцевих втрат;
7 по графіках знаходять питомі втрати на тертя і еквівалентні довжини коефіцієнта,
8 визначають розрахункові довжини ділянок і втрати тиску на них;
9 розраховують додатковий надмірний тиск, м;
10 визначають втрати тиску на ділянках з урахуванням додаткового тиску;
11 визначають сумарні втрати в газопроводах з урахуванням втрат в трубах і арматурі приладу (до газових пальників).
