Локальные системы автоматизации
Содержание
- 1. Локальные системы автоматизации
- 2. Схема двухконтурной каскадной САР температуры в химическом реакторе1 – химический реактор;2 – рубашка реактора.
- 3. Функциональная схема САР температурыхимического реактора

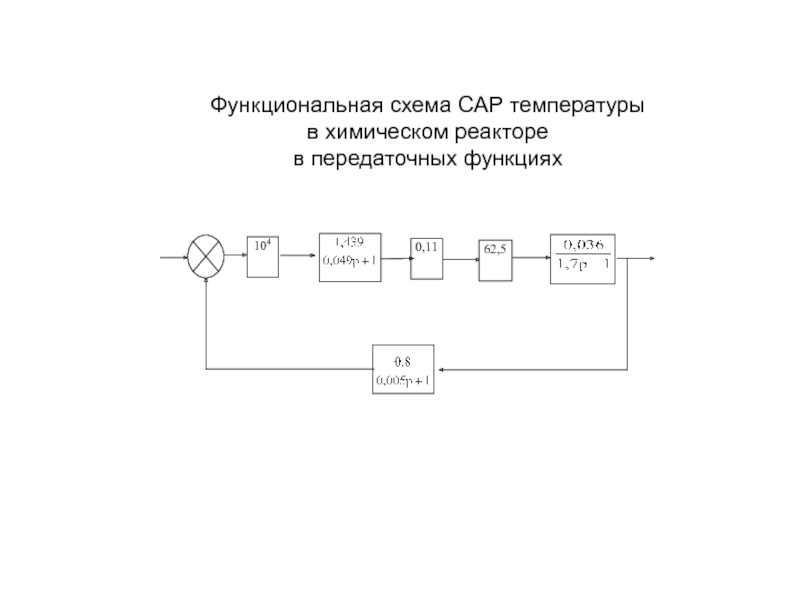

- 4. Функциональная схема САР температуры в химическом реакторев передаточных функциях

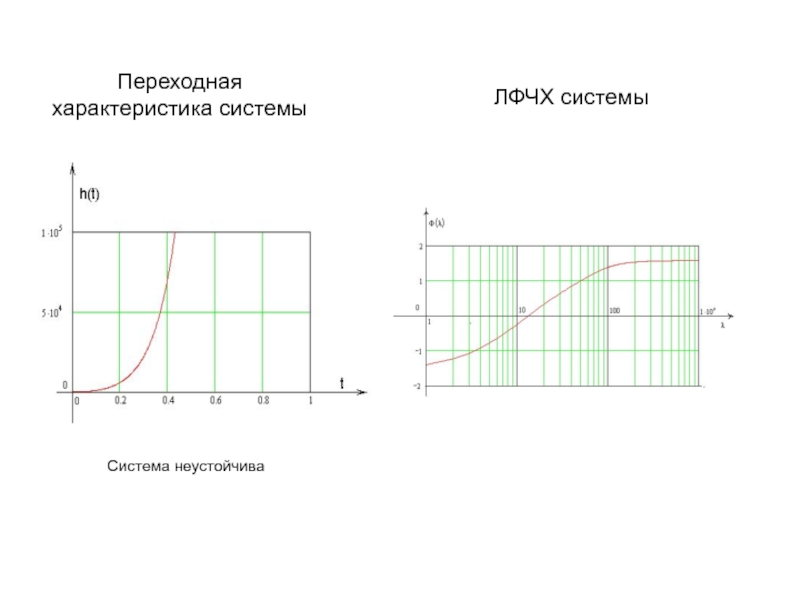

- 5. Переходная характеристика системы Система неустойчиваЛФЧХ системы

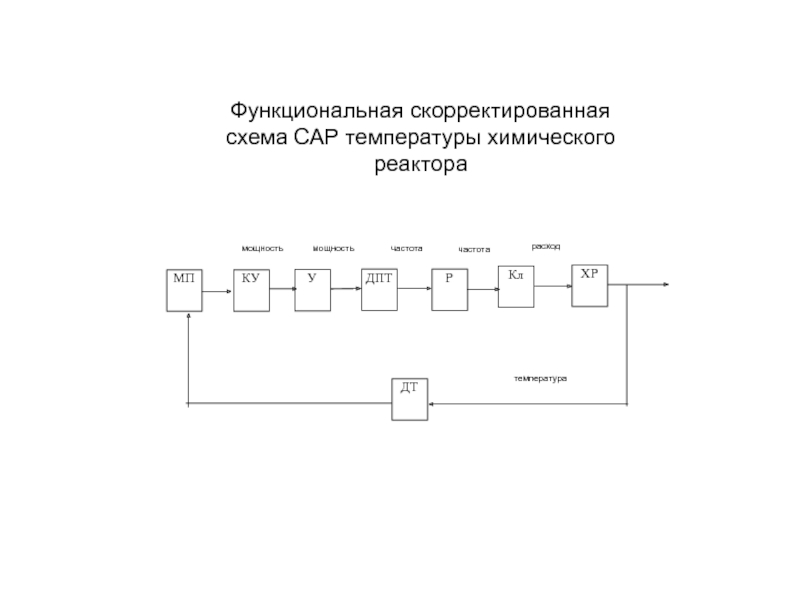

- 6. Функциональная скорректированная схема САР температуры химического реактора

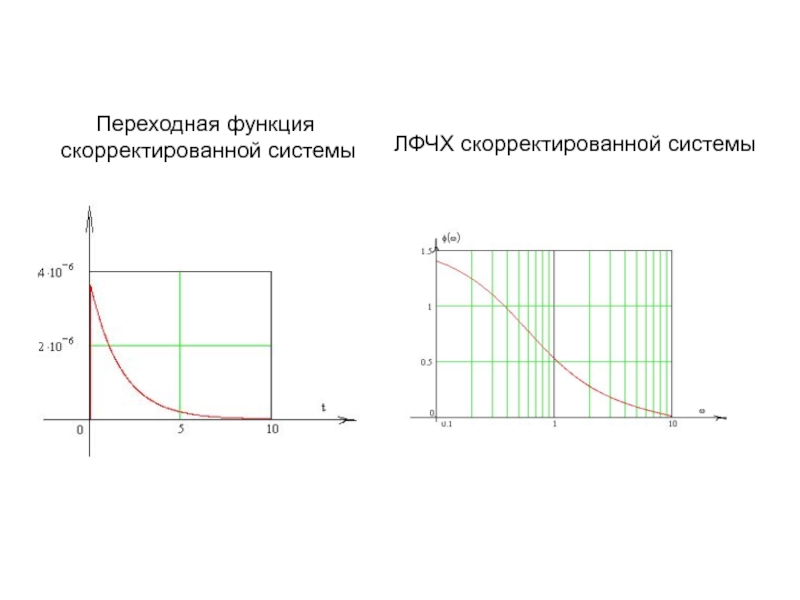

- 7. Переходная функция скорректированной системыЛФЧХ скорректированной системы
- 8. Скачать презентанцию
Схема двухконтурной каскадной САР температуры в химическом реакторе1 – химический реактор;2 – рубашка реактора.
Слайды и текст этой презентации
Слайд 1КУРСОВОЙ ПРОЕКТ
по дисциплине
Локальные системы автоматики
На тему: САР температуры в химическом
реакторе

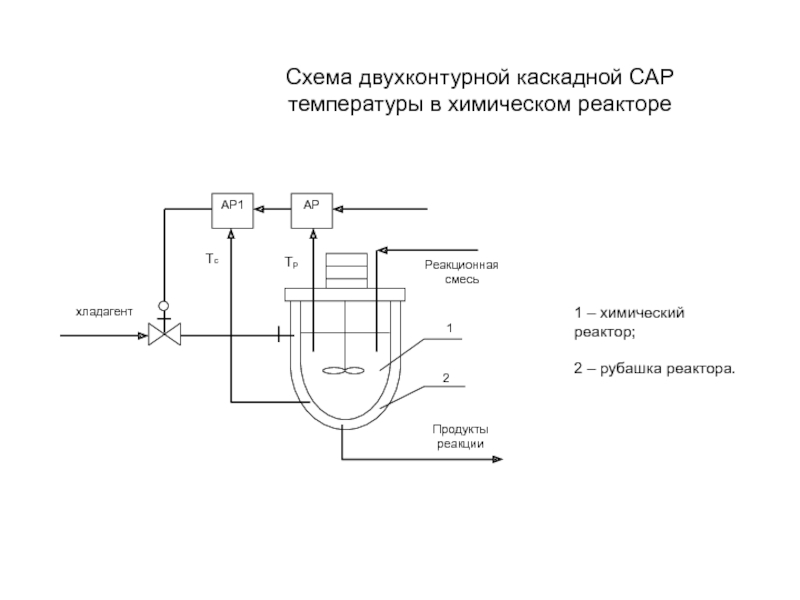

Слайд 2Схема двухконтурной каскадной САР
температуры в химическом реакторе
1 – химический
реактор;
2 – рубашка реактора.

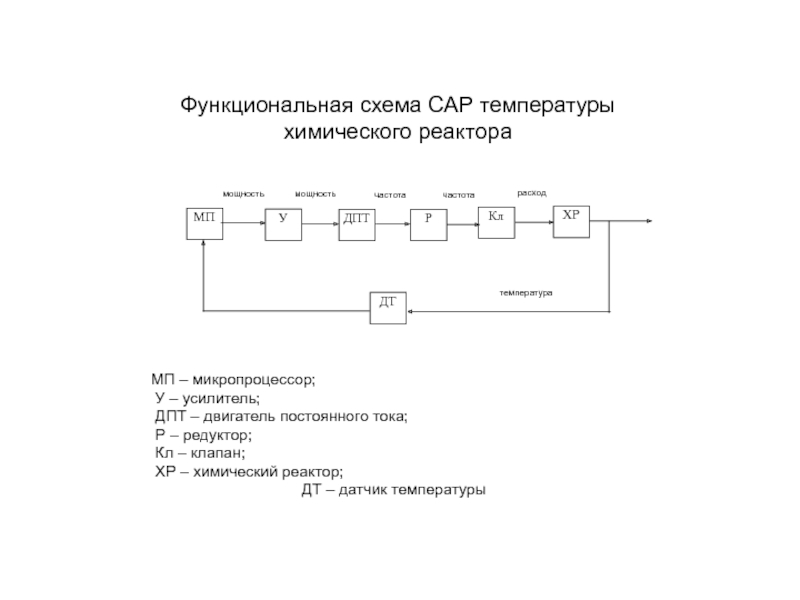

Слайд 3Функциональная схема САР температуры
химического реактора
МП –
микропроцессор;
У – усилитель;
ДПТ – двигатель постоянного тока;Р – редуктор;
Кл – клапан;
ХР – химический реактор;
ДТ – датчик температуры
