Лучистое отопление

и кондиционирования воздуха»
Специальность:
08.02.07 Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования

воздуха и вентиляции.
Преподаватель канд. хим.наук, доц.
Иванова Сюзанна Григорьевна

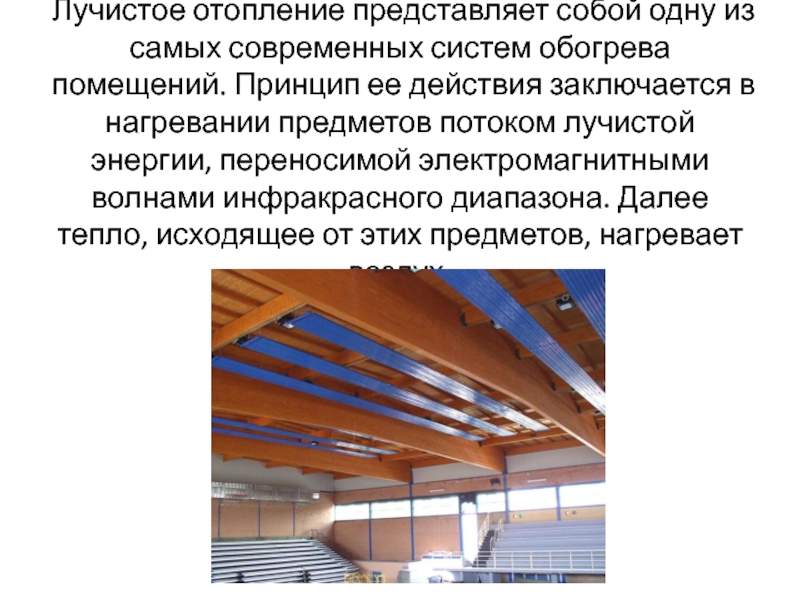

помещений. Принцип ее действия заключается в нагревании предметов потоком лучистой

энергии, переносимой электромагнитными волнами инфракрасного диапазона. Далее тепло, исходящее от этих предметов, нагревает воздух.

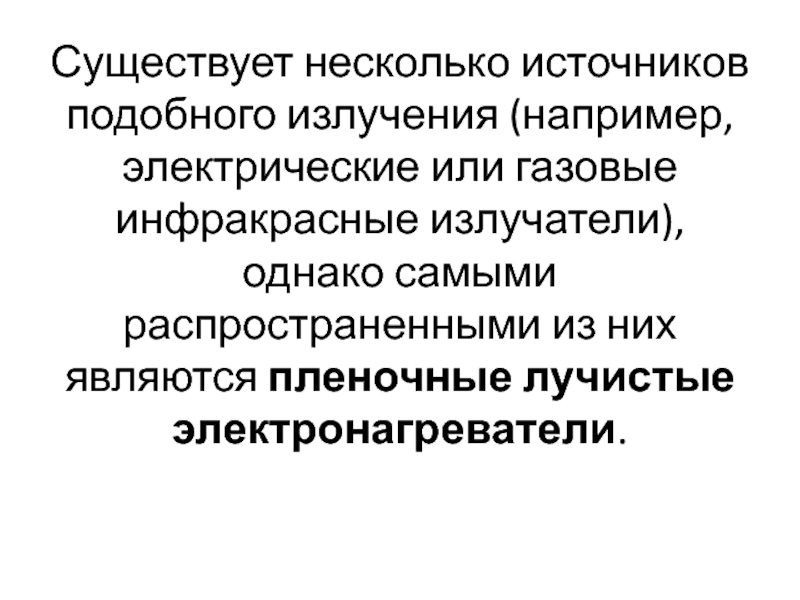

излучатели), однако самыми распространенными из них являются пленочные лучистые электронагреватели.

покрытия. Ширина изделия составляет не более 30 сантиметров, а толщина

– 1 миллиметра. Длина и другие параметры в каждом конкретном случае определяются техническим заданием относительно установки отопительной системы.

что является причиной образования инфракрасного тепла, прогревающего помещение. Необходимо отметить,

что во время работы устройства не меняется уровень влажности. Максимальная температура нагрева составляет 450 градусов.

и поддерживать температуру на заданном уровне. Установить необходимый режим работы

изделия можно путем использования терморегулятора или GSM-контроллера.

включения прибора. После достижения необходимого уровня тепла устройство переходит в

автоматический режим его поддержания (включается не более, чем на 10 минут в час).

работы системы, практически не требующий затрат электроэнергии.

составляют различные помещения, а именно:
жилые, производственные и офисные здания,
балконы, зимние

сады, лоджии,
детские и лечебно-профилактические учреждения,
общественные места (например, спортзалы, гостиницы, рестораны),
сауны,
киоски и павильоны.

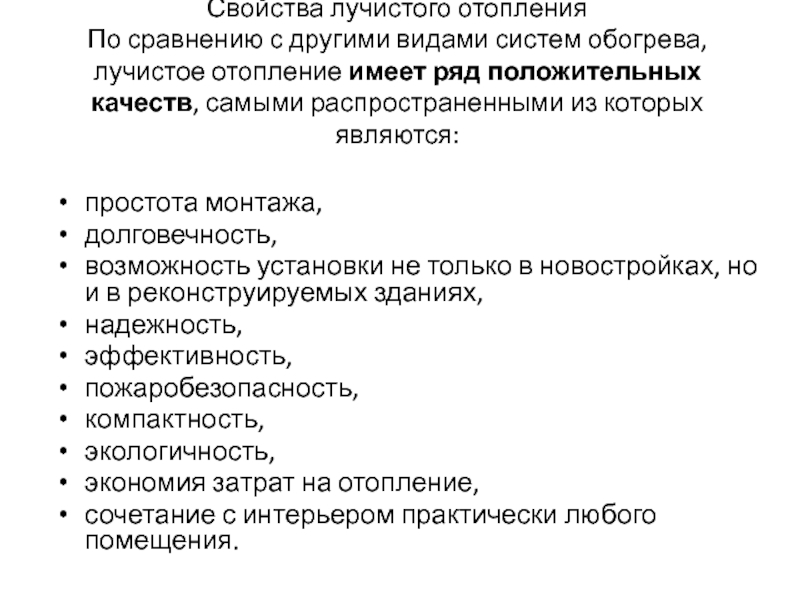

отопление имеет ряд положительных качеств, самыми распространенными из которых являются:
простота монтажа,
долговечность,
возможность

установки не только в новостройках, но и в реконструируемых зданиях,
надежность,
эффективность,
пожаробезопасность,
компактность,
экологичность,
экономия затрат на отопление,
сочетание с интерьером практически любого помещения.

низкая эффективность при использовании в городских квартирах. Это обусловлено тем,

что во время работы устройства в квартире нагревается потолок, стены и пол, при этом значительная часть тепла вдоль стен и потолка уходит в соседние помещения.

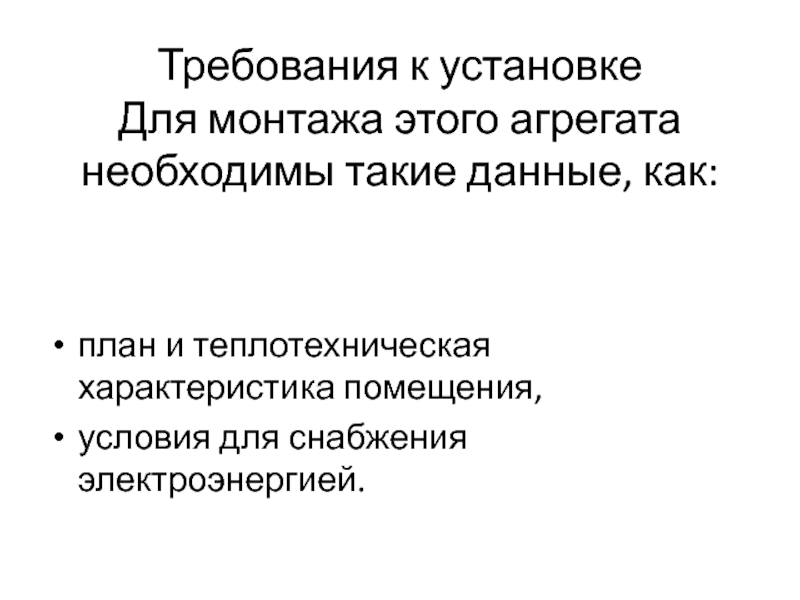

и теплотехническая характеристика помещения,
условия для снабжения электроэнергией.

что температура внутреннего воздуха выше, чем температура окружающих конструкций (средняя

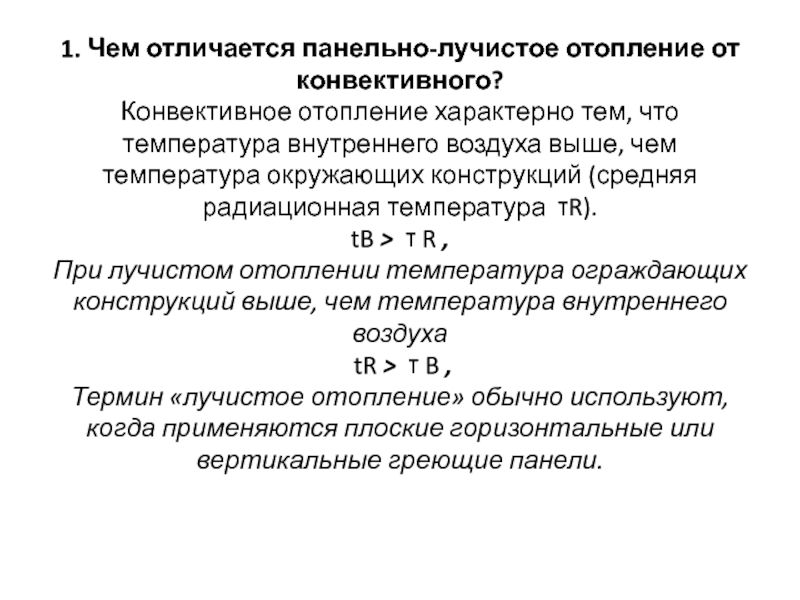

радиационная температура  τR). tB >  τ R , При лучистом отоплении температура ограждающих конструкций выше, чем температура внутреннего воздуха tR >  τ B , Термин «лучистое отопление» обычно используют, когда применяются плоские горизонтальные или вертикальные греющие панели.

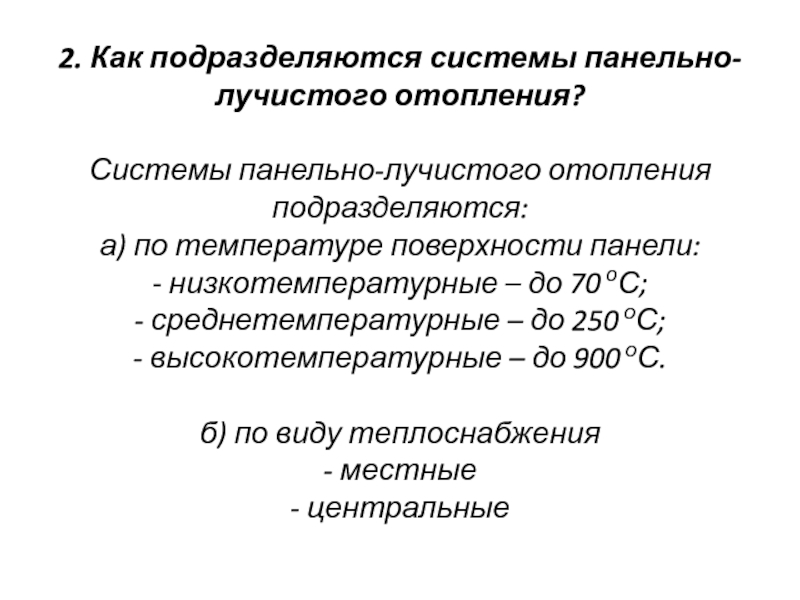

температуре поверхности панели: - низкотемпературные – до 70 оС; - среднетемпературные – до

250 оС; - высокотемпературные – до 900 оС.   б) по виду теплоснабжения - местные - центральные

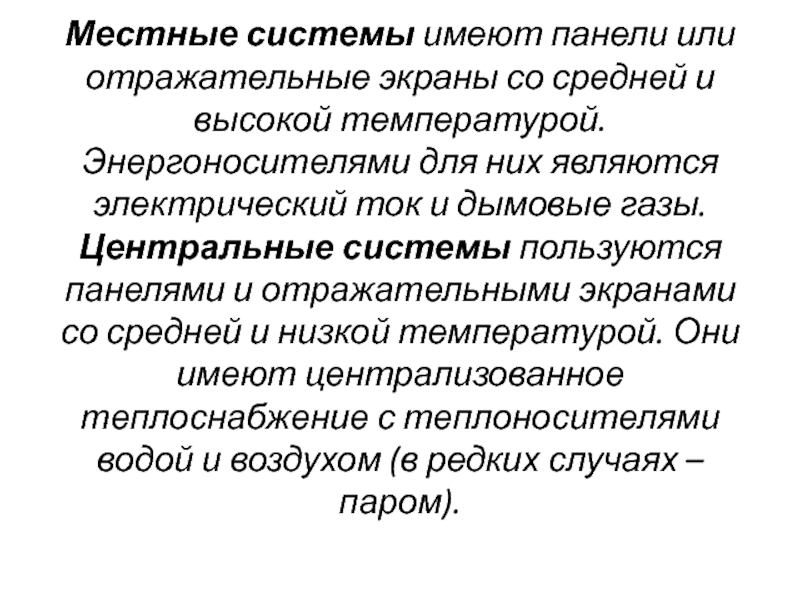

температурой. Энергоносителями для них являются электрический ток и дымовые газы. Центральные

системы пользуются панелями и отражательными экранами со средней и низкой температурой. Они имеют централизованное теплоснабжение с теплоносителями водой и воздухом (в редких случаях – паром).

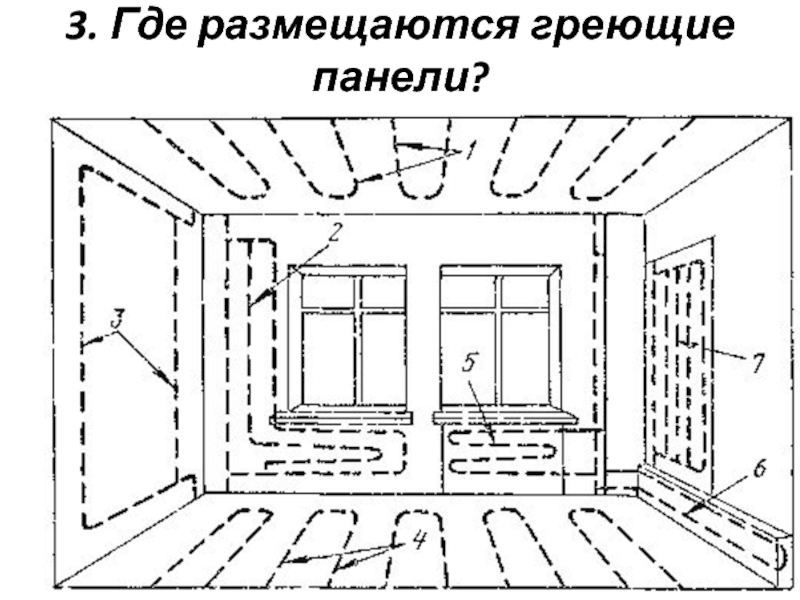

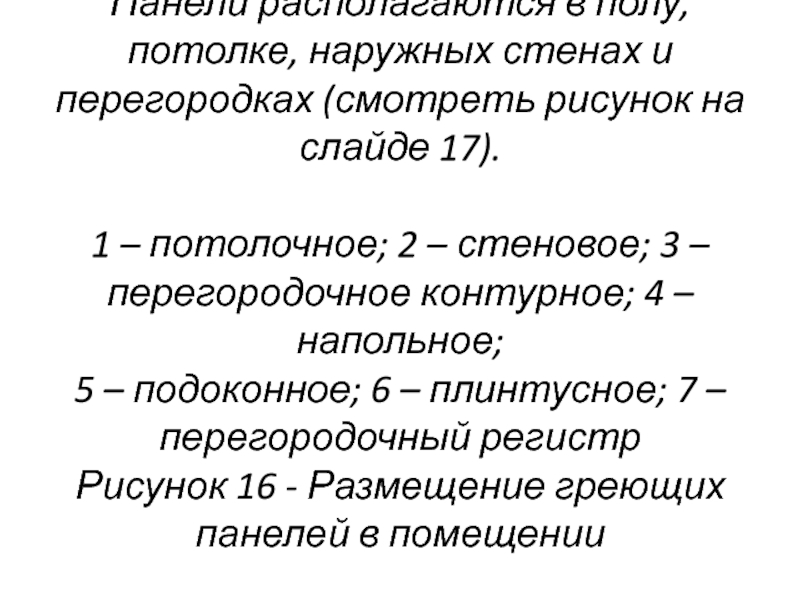

рисунок на слайде 17).   1 – потолочное; 2 – стеновое; 3

– перегородочное контурное; 4 – напольное; 5 – подоконное; 6 – плинтусное; 7 – перегородочный регистр Рисунок 16 - Размещение греющих панелей в помещении

отопления по сравнению с другими создает в помещении более благоприятный

микроклимат. Комфортное состояние наступает при температуре примерно на 2оС ниже, чем при конвективном отоплении. Это дает экономию тепловой энергии; - Кроме того, при снижении температуры несколько повышается относительная влажность и это благоприятно сказывается на самочувствии людей; - Встроенный панели гигиеничны, на них нет осаждения пыли и ослаблен ее разнос; - Низкий расход металла; - При заводском изготовлении панелей уменьшаются затраты труда на монтаж системы отопления.

приходится замоноличенные трубы обрезать, создавая новую систему отопления; - Сложность регулирования

теплоотдачи; - Некоторое увеличение капитальных затрат (по сравнению с конвективным отоплением) в связи с пониженной температурой теплоносителя.

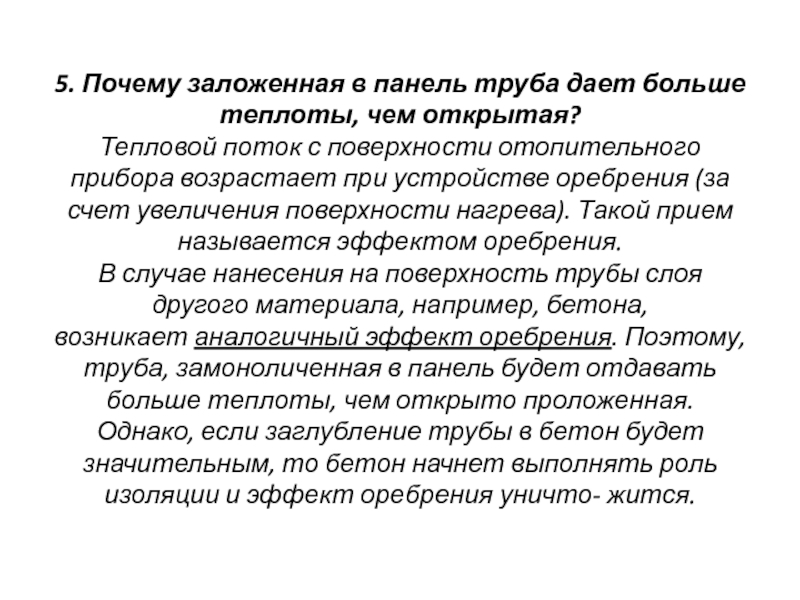

открытая? Тепловой поток с поверхности отопительного прибора возрастает при устройстве оребрения

(за счет увеличения поверхности нагрева). Такой прием называется эффектом оребрения. В случае нанесения на поверхность трубы слоя другого материала, например, бетона, возникает аналогичный эффект оребрения. Поэтому, труба, замоноличенная в панель будет отдавать больше теплоты, чем открыто проложенная. Однако, если заглубление трубы в бетон будет значительным, то бетон начнет выполнять роль изоляции и эффект оребрения уничто- жится.

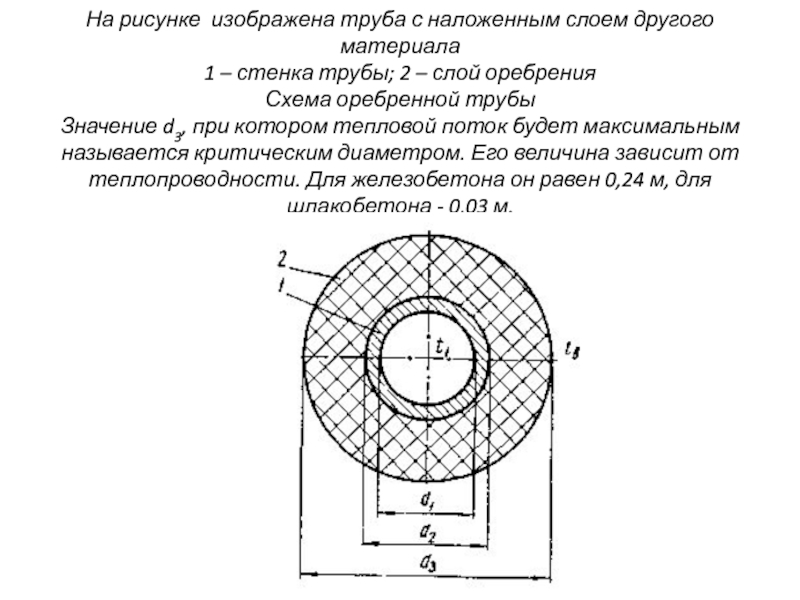

стенка трубы; 2 – слой оребрения Схема оребренной трубы Значение d3, при

котором тепловой поток будет максимальным называется критическим диаметром. Его величина зависит от теплопроводности. Для железобетона он равен 0,24 м, для шлакобетона - 0,03 м.

у которого высокая теплопроводность. Схема: Плоская панель с замоноличенными трубами
На рисунке

изображена панель с замоноличенными трубами, по которым протекает теплоноситель. Тонкими линиями обозначен критический диаметр. И, как видно из рисунка, эффект оребрения зависит от расстояния между трубами, обозначенным буквой «а».
Отсюда вывод: при малом расстоянии между трубами снижается эффект оребрения.

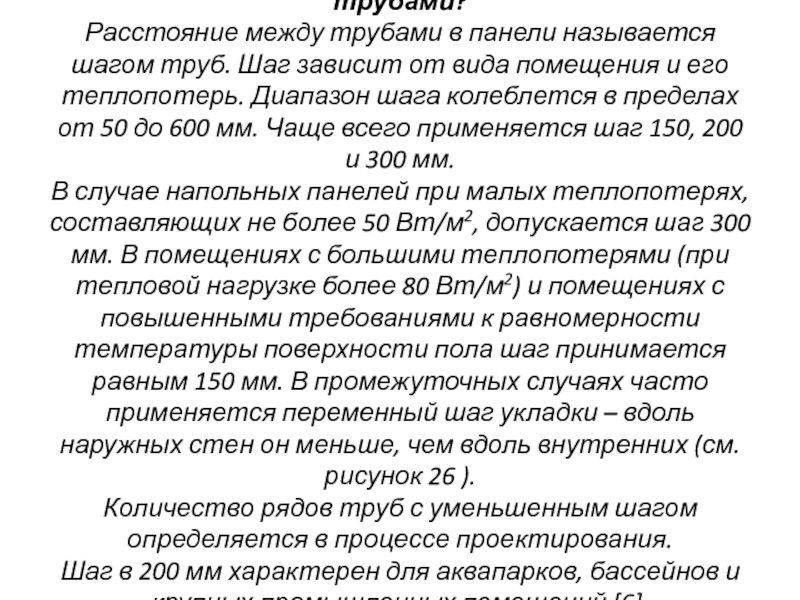

называется шагом труб. Шаг зависит от вида помещения и его

теплопотерь. Диапазон шага колеблется в пределах от 50 до 600 мм. Чаще всего применяется шаг 150, 200 и 300 мм. В случае напольных панелей при малых теплопотерях, составляющих не более 50 Вт/м2, допускается шаг 300 мм. В помещениях с большими теплопотерями (при тепловой нагрузке более 80 Вт/м2) и помещениях с повышенными требованиями к равномерности температуры поверхности пола шаг принимается равным 150 мм. В промежуточных случаях часто применяется переменный шаг укладки – вдоль наружных стен он меньше, чем вдоль внутренних (см.рисунок 26 ). Количество рядов труб с уменьшенным шагом определяется в процессе проектирования. Шаг в 200 мм характерен для аквапарков, бассейнов и крупных промышленных помещений [6].

зданиях; - в помещениях детских дошкольных учреждений; - в операционных, родовых, наркозных

и тому подобных помещениях лечебно­-профилактических учреждений; - в помещениях и вестибюлях (теплые полы) об­щественных зданий; - для обоrревания основных помещений вокзалов, аэропортов, aнrapoв, высоких цехов производственных зданий; - по­мещений катеrорий Г и Д (кроме помещений со значительным влаrовыделением); - в производственных помещениях с особыми требованиями к чистоте (производство пищевых продуктов, сборка точных приборов и т.п.).

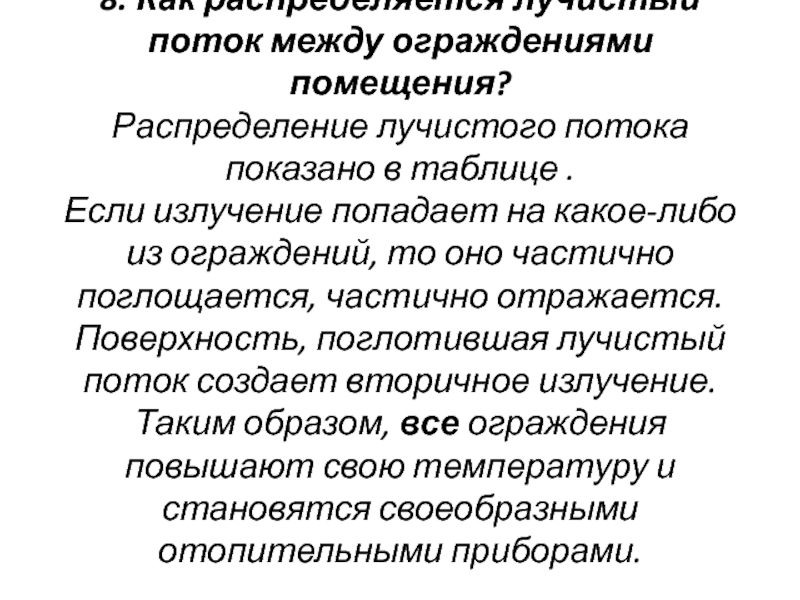

показано в таблице . Если излучение попадает на какое-либо из ограждений,

то оно частично поглощается, частично отражается. Поверхность, поглотившая лучистый поток создает вторичное излучение. Таким образом, все ограждения повышают свою температуру и становятся своеобразными отопительными приборами.
