Магистральды т өменгі жиілікті симметриялы кабельдер
Содержание
- 1. Магистральды т өменгі жиілікті симметриялы кабельдер
- 2. Кабель дегеніміз -электрлік– сырты қорғағыш қаптамамен қапталған,
- 3. Оқшаулағыш материалдардың түріне, тізбектердің орналасу
- 4. Симметриялы кабельдердің 8 есу түрі бар.Олар:1. Шоғырлы
- 5. Шоғырлы есу- топтарды алдымен оншақты топтардан тұратын
- 6. Жұлдызды есу – оқшауланған 4 сымды бірге
- 7. Слайд 7
- 8. а — воздушно-бумажная, б — сплошная, в —д — баллоннаякордельная, г — баллонно-кордельнаяИзоляция жил симметричных кабелей
- 9. Оқшаулау әдетте қағаздан және полиэтиленнен және арнайы
- 10. Симметриялы төменгі жиілікті кабельдер изоляциясы.ПолиэтилендіКордельды-қағазКордельды полистиральды
- 11. Скачать презентанцию

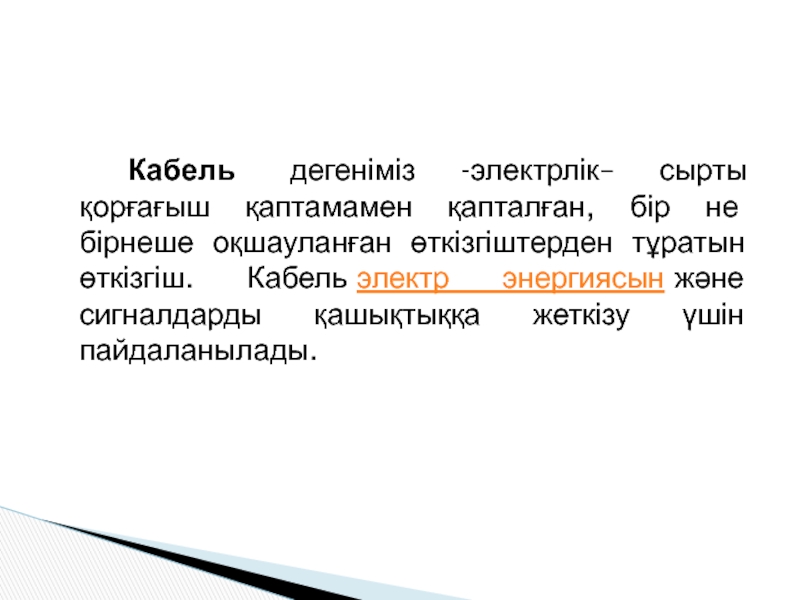

Кабель дегеніміз -электрлік– сырты қорғағыш қаптамамен қапталған, бір не бірнеше оқшауланған өткізгіштерден тұратын өткізгіш. Кабель электр энергиясын және сигналдарды қашықтыққа жеткізу үшін пайдаланылады.
Слайды и текст этой презентации
Слайд 3

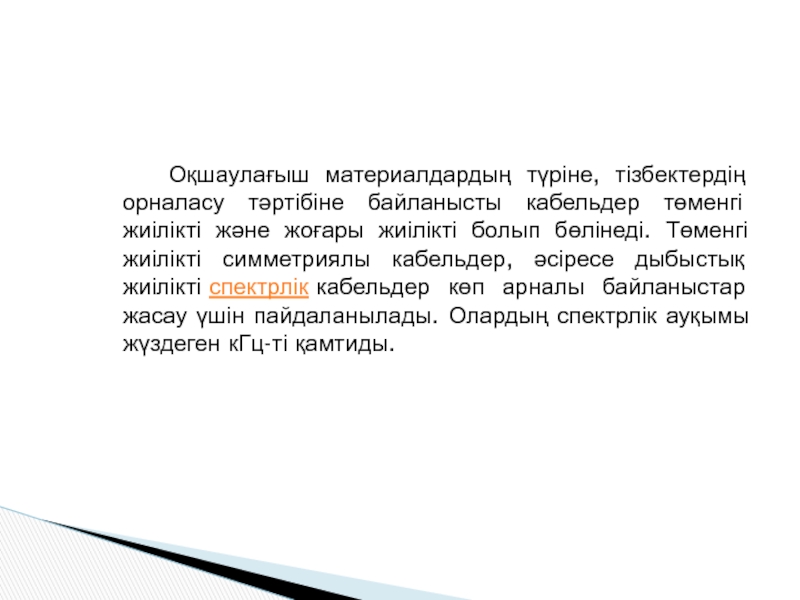

Оқшаулағыш материалдардың түріне, тізбектердің орналасу тәртібіне байланысты кабельдер
төменгі жиілікті және жоғары жиілікті болып бөлінеді. Төменгі жиілікті симметриялы
кабельдер, әсіресе дыбыстық жиілікті спектрлік кабельдер көп арналы байланыстар жасау үшін пайдаланылады. Олардың спектрлік ауқымы жүздеген кГц-ті қамтиды.

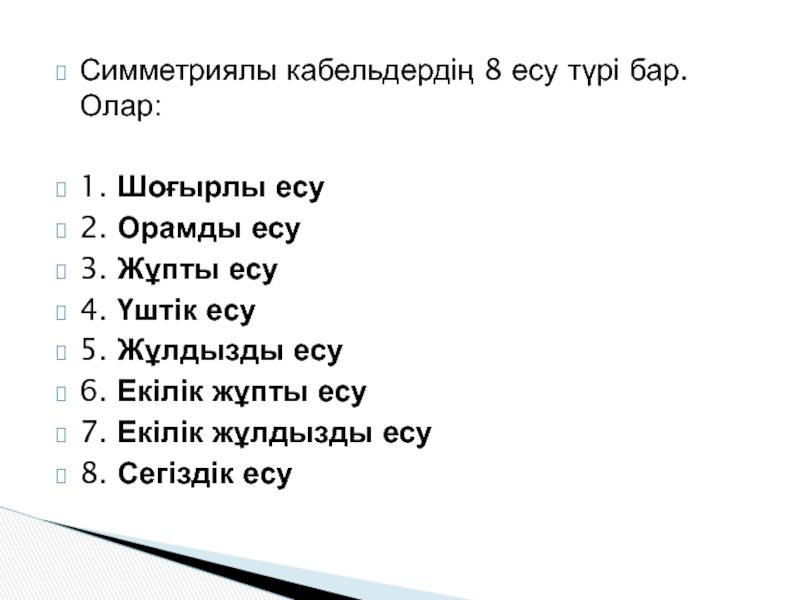

Слайд 4Симметриялы кабельдердің 8 есу түрі бар.Олар:
1. Шоғырлы есу
2. Орамды есу
3.
Жұпты есу
4. Үштік есу
5. Жұлдызды есу
6. Екілік жұпты есу
7. Екілік
жұлдызды есу8. Сегіздік есу

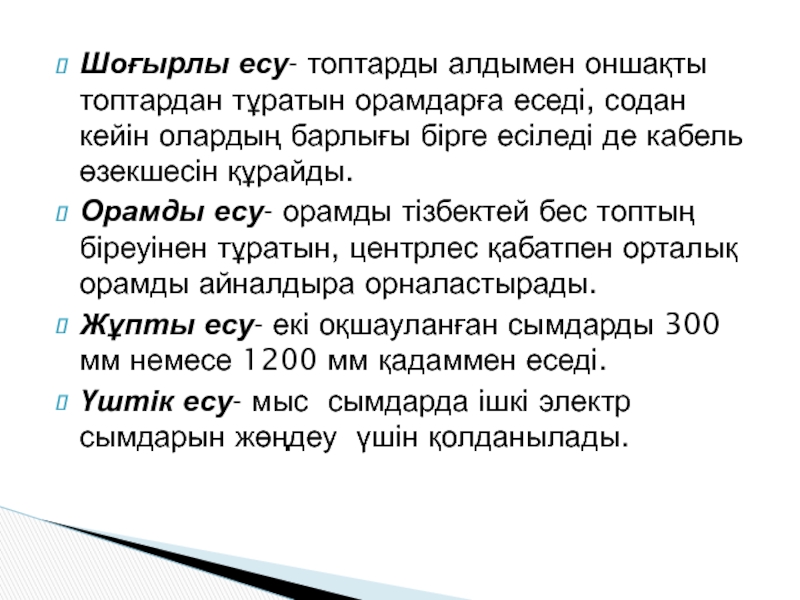

Слайд 5Шоғырлы есу- топтарды алдымен оншақты топтардан тұратын орамдарға еседі, содан
кейін олардың барлығы бірге есіледі де кабель өзекшесін құрайды.
Орамды есу-
орамды тізбектей бес топтың біреуінен тұратын, центрлес қабатпен орталық орамды айналдыра орналастырады.Жұпты есу- екі оқшауланған сымдарды 300 мм немесе 1200 мм қадаммен еседі.
Үштік есу- мыс сымдарда ішкі электр сымдарын жөңдеу үшін қолданылады.

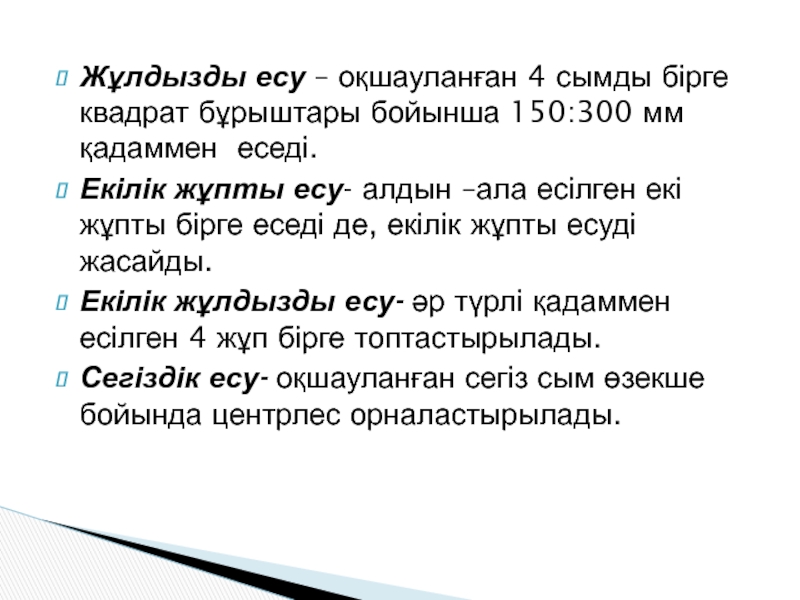

Слайд 6Жұлдызды есу – оқшауланған 4 сымды бірге квадрат бұрыштары бойынша
150:300 мм қадаммен еседі.
Екілік жұпты есу- алдын –ала есілген екі
жұпты бірге еседі де, екілік жұпты есуді жасайды.Екілік жұлдызды есу- әр түрлі қадаммен есілген 4 жұп бірге топтастырылады.
Сегіздік есу- оқшауланған сегіз сым өзекше бойында центрлес орналастырылады.

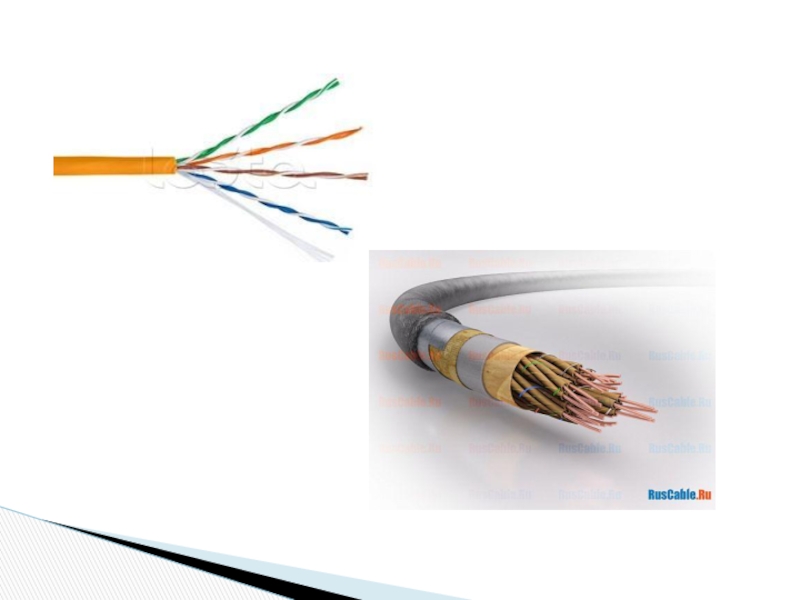

Слайд 8

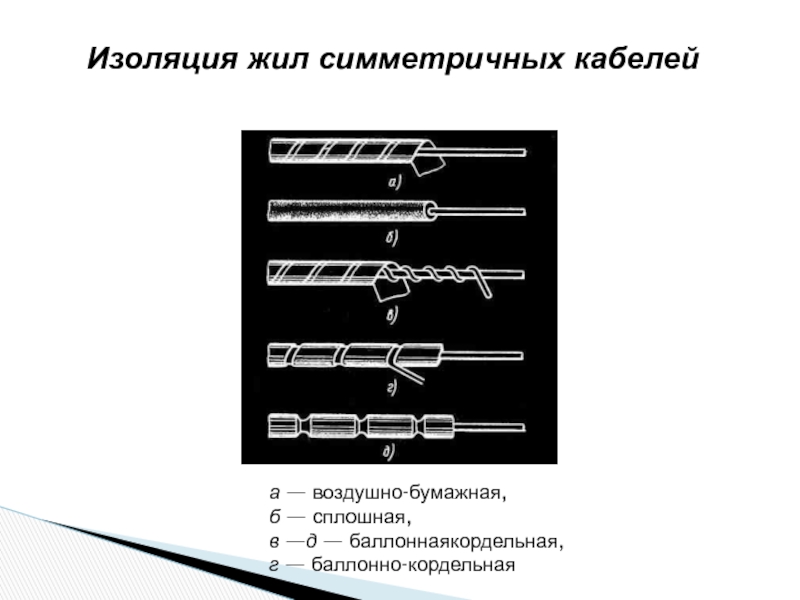

а — воздушно-бумажная,
б — сплошная,
в —д — баллоннаякордельная,
г — баллонно-кордельная
Изоляция жил симметричных кабелей

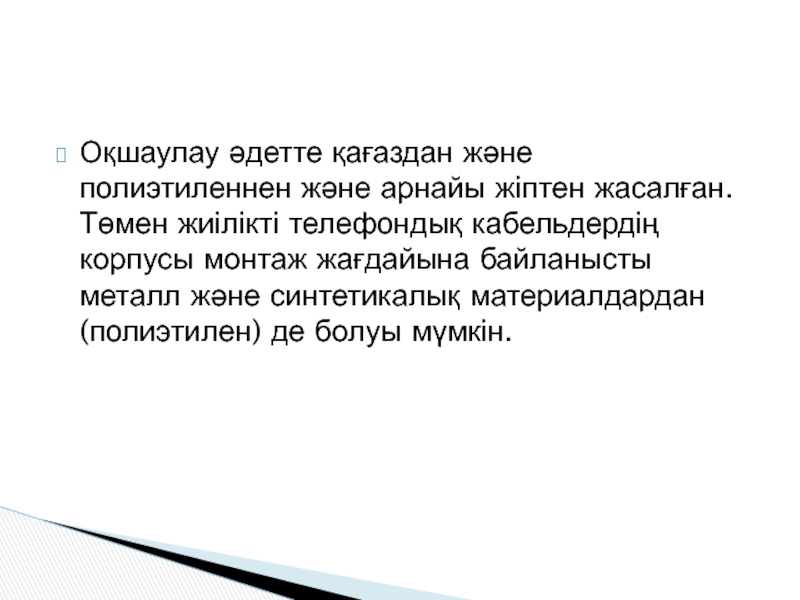

Слайд 9Оқшаулау әдетте қағаздан және полиэтиленнен және арнайы жіптен жасалған. Төмен
жиілікті телефондық кабельдердің корпусы монтаж жағдайына байланысты металл және синтетикалық
материалдардан (полиэтилен) де болуы мүмкін.

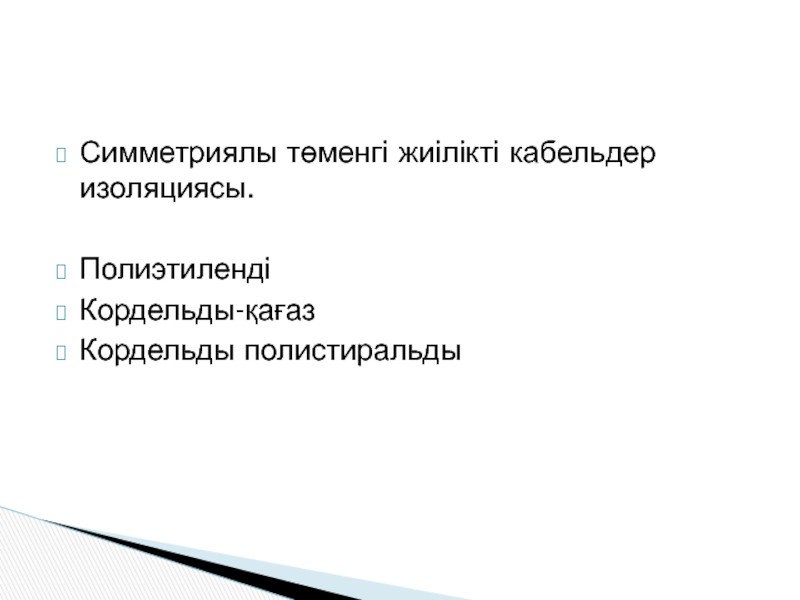

Слайд 10Симметриялы төменгі жиілікті кабельдер изоляциясы.
Полиэтиленді
Кордельды-қағаз
Кордельды полистиральды
