Методы улучшения качества питьевой воды
Содержание
- 1. Методы улучшения качества питьевой воды
- 2. КАЧЕСТВО ВОДЫГрубодисперсные примеси > 100 мкмТонкодисперсные примеси
- 3. КЛАССЫ И МЕТОДЫ ОБРАБОТКИ ВОДЫПодземные водоисточникиI класс-
- 4. МЕТОДЫ УЛУЧШЕНИЯ КАЧЕСТВА ПИТЬЕВОЙ ВОДЫ1. ОРГАНОЛЕПТИЧЕСКИЕ СВОЙСТВА1.1
- 5. ГОРИЗОНТАЛЬНЫЙ ОТСТОЙНИК
- 6. ВЕРТИКАЛЬНЫЙ ОТСТОЙНИК
- 7. 2. ЭТАПФильтрация через фильтры с зернистой загрузкой ФИЛЬТРУЮЩИЙ СЛОЙКварцевый песокАнтрацитовая крошкаКерамзитДробленый мрамор ПОДДЕРЖИВАЮЩИЙ СЛОЙГравийЩебень2 мм↓40 мм
- 8. КЛАССИФИКАЦИЯ ФИЛЬТРОВ1. По V фильтрации1.1 Медленные
- 9. ОСОБЕННОСТИ МЕДЛЕННОГО ФИЛЬТРА 1. Биологическая пленка (активный ил)-
- 10. Слайд 10
- 11. УДАЛЕНИЕ ФИТО- И ЗОО- ПЛАНКТОНА1. Микрофильтры2. Барабанные
- 12. ОБЕСЦВЕЧИВАНИЕ Устранение окрашенных коллоидов и истинно растворенных веществ КОАГУЛЯЦИЯ УкрупненияАгрегацииОсаждения
- 13. КОАГУЛЯЦИЯ В СВОБОДНОМ ОБЪЕМЕ1. Камеры хлопьеобразования- вертикальный
- 14. КОАГУЛЯНТЫ1. Аl2(SO4)3 · 18H2O2. FeSO4 · 7H2O3.
- 15. МЕХАНИЗМ КОАГУЛЯЦИИ

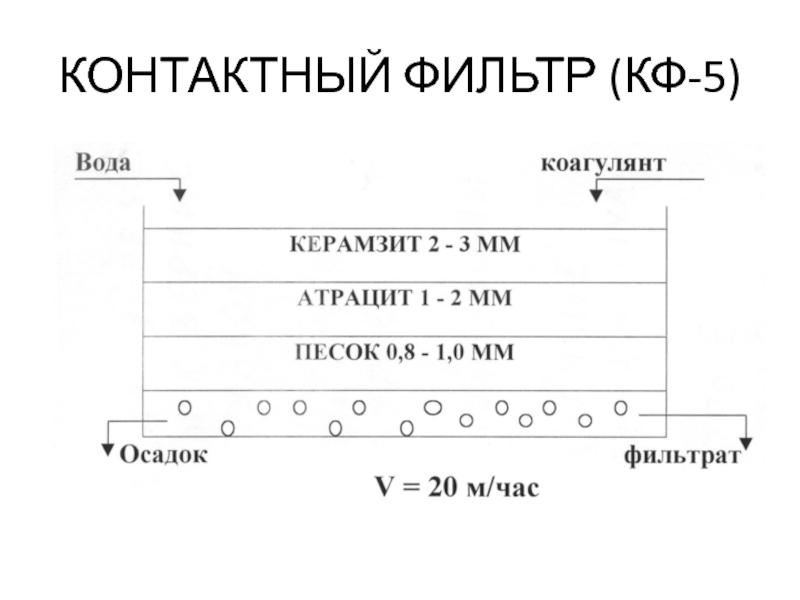

- 16. КОНТАКТНЫЙ ФИЛЬТР (КФ-5)
- 17. КОНТАКТНЫЙ ОСВЕТЛИТЕЛЬ
- 18. ОБЕЗЗАРАЖИВАНИЕ1. Реагентные1.1 хлорирование1.2 озонирование1.3 Mn, Ag, I,
- 19. ХлорированиеCl2, ClO2, хлорная известь, гипохлориты, хлорамины.Достоинства1. Широкий
- 20. Способы хлорированияХлорирование обычными дозамиХлорирование с преаммонизациейNH3 +
- 21. ХПД = ХП + ClостХПД - хлорпотребная
- 22. Озонирование 1. Легкость распада O3 с образованием
- 23. СереброВысокий бактерицидный эффект - 0,05 мг/лШирокий спектр
- 24. Ультрафиолетовая обработка водыПреимущества УФ-излученияСохраняет природные свойства водыНе
- 25. Комбинированные фильтрыCl2 и O2 и УФH2O и
- 26. Баромембранные процессыМикрофильтрацияУльтрафильтрацияОбратный осмосНанофильтрацияДостоинстваОбеззараживание соответственно стандартамОтделять высокомолекулярные соединения
- 27. Обезжелезивание питьевых водFe в виде бикарбонатов сульфатов
- 28. ОбезжелезиваниеНаиболее перспективна многоступенчатая окислительно-сорбционная технология удаления Fe1
- 29. Фторирование - реагентный метод с очень жесткими
- 30. Относительная эффективность наиболее перспективных методовРазмеры частиц, содержащихся
- 31. Бытовые фильтрыДоочистка очищенной водыДачные, полевые, экстремальные условияСостав:мех.
- 32. Бытовые фильтры
- 33. Скачать презентанцию
КАЧЕСТВО ВОДЫГрубодисперсные примеси > 100 мкмТонкодисперсные примеси 100-0,1 мкмКоллоидные примеси 0,001 мкмРастворимые примеси менее 0,001 мкмБактерииВирусыПростейшиеЯйца гельминтов
Слайды и текст этой презентации
Слайд 2КАЧЕСТВО ВОДЫ
Грубодисперсные примеси > 100 мкм
Тонкодисперсные примеси 100-0,1 мкм
Коллоидные
примеси 0,001 мкм
Слайд 3КЛАССЫ И МЕТОДЫ ОБРАБОТКИ ВОДЫ
Подземные водоисточники
I класс- Сан ПиН 2.1.4.1074-01
не
требует водоподготовки
II класс- аэирование, фильтрация, обеззараживание
III класс- II класс +
отстаивание, использование реагентовПоверхностные водоисточники
I класс- фильтрация, коагуляция, обеззараживание
II класс- I класс + отстаивание, микрофильтрование
III класс- II класс + окислительные и сорбционные методы, дополнительная ступень осветления
Слайд 4МЕТОДЫ УЛУЧШЕНИЯ КАЧЕСТВА ПИТЬЕВОЙ ВОДЫ
1. ОРГАНОЛЕПТИЧЕСКИЕ СВОЙСТВА
1.1 Осветление
1.2 Обесцвечивание
1.3 Дезодорация
2. ХИМИЧЕСКИЕ
СВОЙСТВА
2.1 Фторирование
2.2 Обесфторирование
2.3 Умягчение
2.4 Обезжелезивание
3. ОБЕСПЕЧЕНИЕ ЭПИДЕМИЧЕСКОЙ БЕЗОПАСНОСТИ
3.1 Обеззараживание
ОСВЕТЛЕНИЕ
Осаждение- фильтрация
1. ЭТАП-
Осаждение взвешенные веществСООРУЖЕНИЯ
1. Горизонтальные отстойни
2. Вертикальные отстойники
Слайд 72. ЭТАП
Фильтрация через фильтры с зернистой загрузкой
ФИЛЬТРУЮЩИЙ СЛОЙ
Кварцевый песок
Антрацитовая крошка
Керамзит
Дробленый
мрамор
ПОДДЕРЖИВАЮЩИЙ СЛОЙ
Гравий
Щебень
2 мм
↓
40 мм

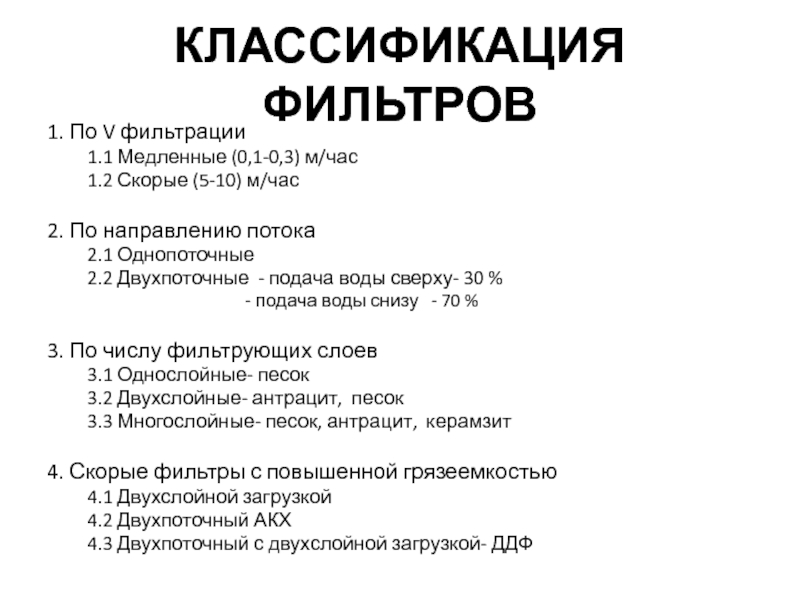

Слайд 8КЛАССИФИКАЦИЯ ФИЛЬТРОВ
1. По V фильтрации
1.1 Медленные (0,1-0,3) м/час
1.2 Скорые
(5-10) м/час
2. По направлению потока
2.1 Однопоточные
2.2 Двухпоточные - подача воды
сверху- 30 %- подача воды снизу - 70 %
3. По числу фильтрующих слоев
3.1 Однослойные- песок
3.2 Двухслойные- антрацит, песок
3.3 Многослойные- песок, антрацит, керамзит
4. Скорые фильтры с повышенной грязеемкостью
4.1 Двухслойной загрузкой
4.2 Двухпоточный АКХ
4.3 Двухпоточный с двухслойной загрузкой- ДДФ

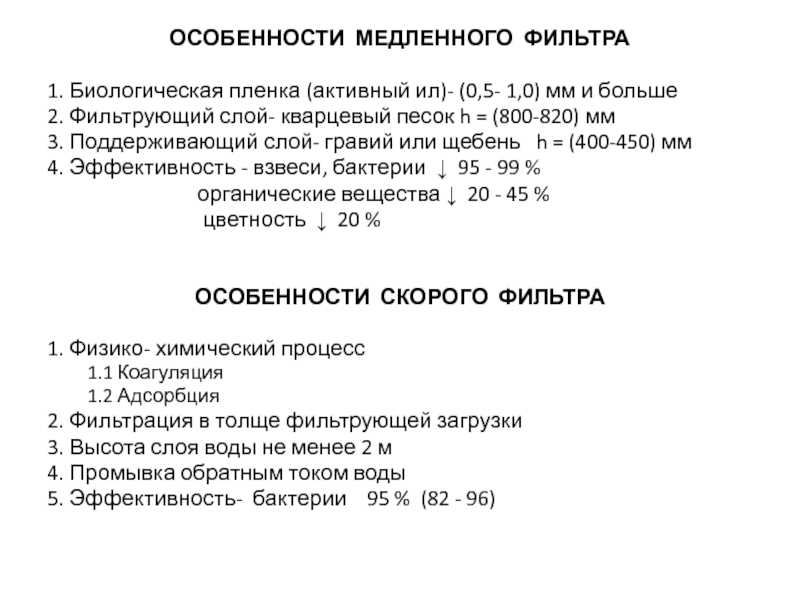

Слайд 9ОСОБЕННОСТИ МЕДЛЕННОГО ФИЛЬТРА
1. Биологическая пленка (активный ил)- (0,5- 1,0) мм
и больше
2. Фильтрующий слой- кварцевый песок h = (800-820) мм
3.
Поддерживающий слой- гравий или щебень h = (400-450) мм4. Эффективность - взвеси, бактерии ↓ 95 - 99 %
органические вещества ↓ 20 - 45 %
цветность ↓ 20 %
ОСОБЕННОСТИ СКОРОГО ФИЛЬТРА
1. Физико- химический процесс
1.1 Коагуляция
1.2 Адсорбция
2. Фильтрация в толще фильтрующей загрузки
3. Высота слоя воды не менее 2 м
4. Промывка обратным током воды
5. Эффективность- бактерии 95 % (82 - 96)
Слайд 11УДАЛЕНИЕ ФИТО- И ЗОО- ПЛАНКТОНА
1. Микрофильтры
2. Барабанные сита
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ
1. Цветение
водоема > 1 мес.
2. Содержание клеток > 1000 в 1
см3ЭФФЕКТИВНОСТЬ
1. Взвеси ↓ на 30 - 40 %
2. Фитопланктон ↓ на 60 - 90 %
Слайд 12ОБЕСЦВЕЧИВАНИЕ
Устранение окрашенных коллоидов и истинно растворенных веществ
КОАГУЛЯЦИЯ
Укрупнения
Агрегации
Осаждения
Слайд 13КОАГУЛЯЦИЯ В СВОБОДНОМ ОБЪЕМЕ
1. Камеры хлопьеобразования- вертикальный отстойник
2. Контактная коагуляция
1)
контактный фильтр- скорый фильтр- раздельная подача К и Н2О- сверху
2)
контактный осветлитель- скорый фильтр- совмещенная подача К и Н2О- снизу1) контактный фильтр - скорый фильтр - раздельная подача К и Н2O - сверху
2) контактный осветлитель - скорый фильтр - совмещенная подача К и Н2O - снизу
Слайд 14КОАГУЛЯНТЫ
1. Аl2(SO4)3 · 18H2O
2. FeSO4 · 7H2O
3. FeCl3 · 6H2O
РЕАКЦИЯ
КОАГУЛЯЦИИ
Аl2(SO4)3 + Са (НСО3)2 → Аl(ОН)3 + Са SO4 +
H2OАl2SO4 + СаОН → Аl(ОН)3 + Са SO4
рН
устранимая жесткость
температура
гуминовые вещества
характер взвеси
время (30 мин- летом, 60 мин- зимой)
доза
флокулянты (50 - 250 ) мг/л
Слайд 18ОБЕЗЗАРАЖИВАНИЕ
1. Реагентные
1.1 хлорирование
1.2 озонирование
1.3 Mn, Ag, I, H2O2
2. Безреагентные:
УФ, γ – лучи
Кипячение
РАЗРЕШАЕТСЯ ИСПОЛЬЗОВАТЬ
Cl, ClO2, хлорную известь, УФ, O3.
СОЕДИНЕНИЯ
ХЛОРА1. Cl2 → НОCl— + ОCl—
хлорноватистая
2. ClO 2 → HClO2
хлористая
3. Са(ОН) 2
Ca(OCl) 2 → ОCl— + НОCl
CaCl 2
4. Cl + NH3 → хлорамины

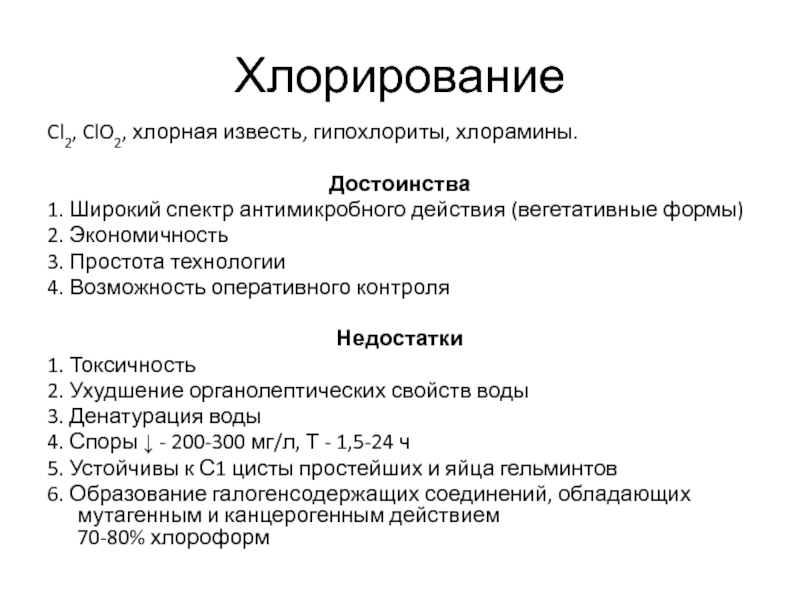

Слайд 19Хлорирование
Cl2, ClO2, хлорная известь, гипохлориты, хлорамины.
Достоинства
1. Широкий спектр антимикробного действия
(вегетативные формы)
2. Экономичность
3. Простота технологии
4. Возможность оперативного контроля
Недостатки
1. Токсичность
2. Ухудшение
органолептических свойств воды3. Денатурация воды
4. Споры ↓ - 200-300 мг/л, Т - 1,5-24 ч
5. Устойчивы к С1 цисты простейших и яйца гельминтов
6. Образование галогенсодержащих соединений, обладающих мутагенным и канцерогенным действием 70-80% хлороформ
Слайд 20Способы хлорирования
Хлорирование обычными дозами
Хлорирование с преаммонизацией
NH3 + Cl → хлорамины
связанный
активный Cl
N = 0,8 - 1,2 мг/дм3
3.Гиперхлорирование
Доза - 10-20 мг/дм3
Тк - 15 мин

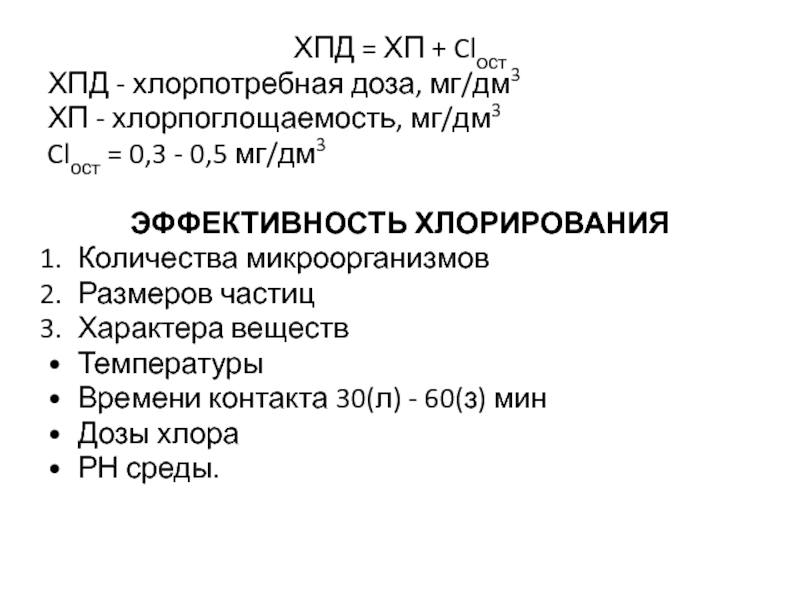

Слайд 21ХПД = ХП + Clост
ХПД - хлорпотребная доза, мг/дм3
ХП -
хлорпоглощаемость, мг/дм3
Clост = 0,3 - 0,5 мг/дм3
ЭФФЕКТИВНОСТЬ ХЛОРИРОВАНИЯ
Количества микроорганизмов
Размеров
частицХарактера веществ
Температуры
Времени контакта 30(л) - 60(з) мин
Дозы хлора
РН среды.

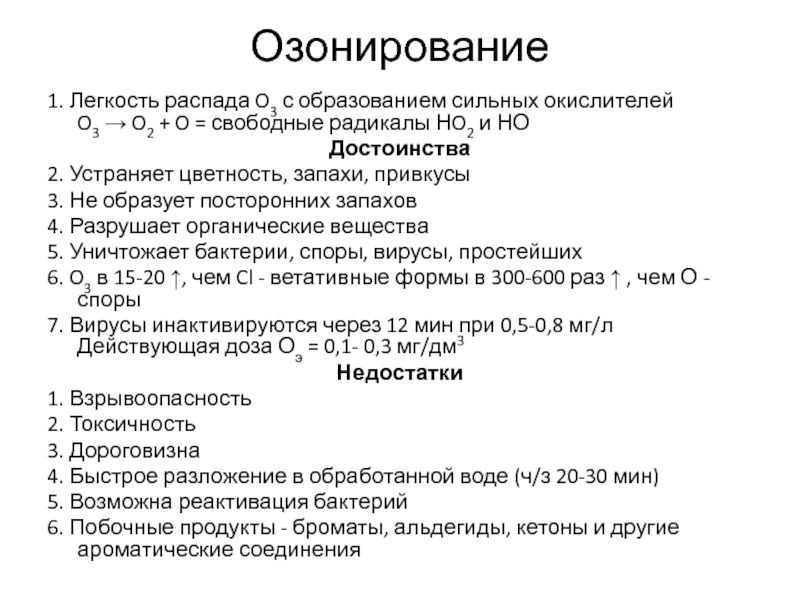

Слайд 22Озонирование
1. Легкость распада O3 с образованием сильных окислителей
O3 → O2
+ O = свободные радикалы НO2 и НО
Достоинства
2. Устраняет цветность,
запахи, привкусы3. Не образует посторонних запахов
4. Разрушает органические вещества
5. Уничтожает бактерии, споры, вирусы, простейших
6. O3 в 15-20 ↑, чем Cl - ветативные формы в 300-600 раз ↑ , чем О - споры
7. Вирусы инактивируются через 12 мин при 0,5-0,8 мг/л Действующая доза Оэ = 0,1- 0,3 мг/дм3
Недостатки
1. Взрывоопасность
2. Токсичность
3. Дороговизна
4. Быстрое разложение в обработанной воде (ч/з 20-30 мин)
5. Возможна реактивация бактерий
6. Побочные продукты - броматы, альдегиды, кетоны и другие ароматические соединения
Слайд 23Серебро
Высокий бактерицидный эффект - 0,05 мг/л
Широкий спектр антимикробного действия, в
т.ч. вирусного
Возможность автоматизации
Точное дозирование
Выраженное последствие (срок консервации - 6 месяцев
и болееНедостатки
Дороговизна метода
Изменение ф-х свойств воды
Концентрация ↑ ПДК (0,65-10 мг/л –вирусы) ПДК - 0,05 мг/л
Слайд 24Ультрафиолетовая обработка воды
Преимущества УФ-излучения
Сохраняет природные свойства воды
Не денатурирует воду, не
изменяет вкус и запах воды
Высокоэффективно в отношении вегетативных и споровых
форм бактерий, вирусов, цист простейшихПростота эксплуатации
Высокая производительность
Возможной полной автоматизации
Недостатки
Бактерицидный эффект зависит от:
мощности источников толщины обеззараживаемого слоя воды
качества обеззараживаемой воды
чувствительность различных микроорганизмов
Наибольший эффект
цветность 50°
мутность - 30 мг/л
Fe - до 5,0 мг/л
Не обладает пролонгирующим действием " - + " хлорирование

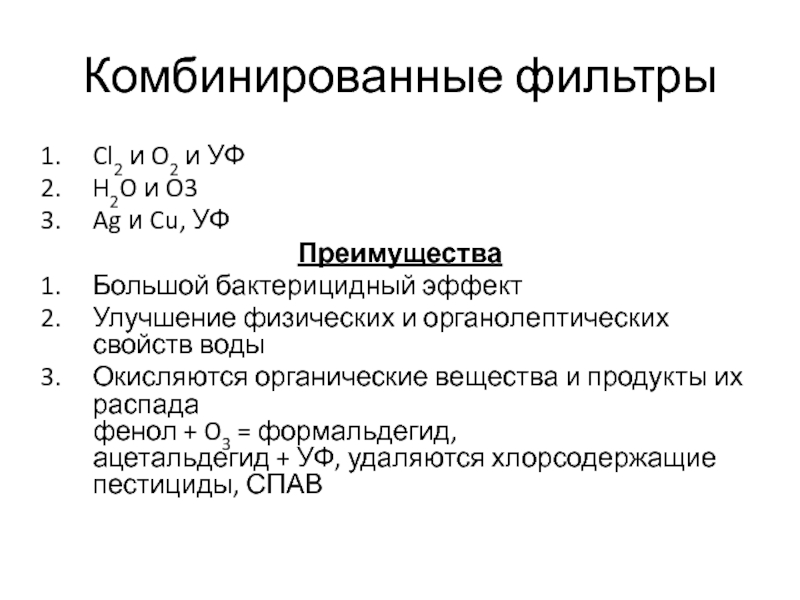

Слайд 25Комбинированные фильтры
Cl2 и O2 и УФ
H2O и O3
Ag и Cu,
УФ
Преимущества
Большой бактерицидный эффект
Улучшение физических и органолептических свойств воды
Окисляются органические вещества
и продукты их распада
фенол + O3 = формальдегид,
ацетальдегид + УФ, удаляются хлорсодержащие пестициды, СПАВ
Слайд 26Баромембранные процессы
Микрофильтрация
Ультрафильтрация
Обратный осмос
Нанофильтрация
Достоинства
Обеззараживание соответственно стандартам
Отделять высокомолекулярные соединения (гуминовые кислоты, лигниносульфоны,
НФП, красители) галогенсодержащие углеводы
Получать воду с предельно низким содержанием загрязняющих
веществИспользование
Франция, Англия, Германия, Япония, США Флорида - 100 станций водоочистки
Слайд 27Обезжелезивание питьевых вод
Fe в виде бикарбонатов
сульфатов
хлоридов
Fe в виде коллоидов
тонкодисперсных
взвесей гуматов гидроокисей
сернистого FeВсе воды содержат железобактерии, которые без O2 неактивны. При O2 железобактерии бурно развиваются, вызывают коррозию → вторичное загрязнение воды
подземные воды
поверхностные воды

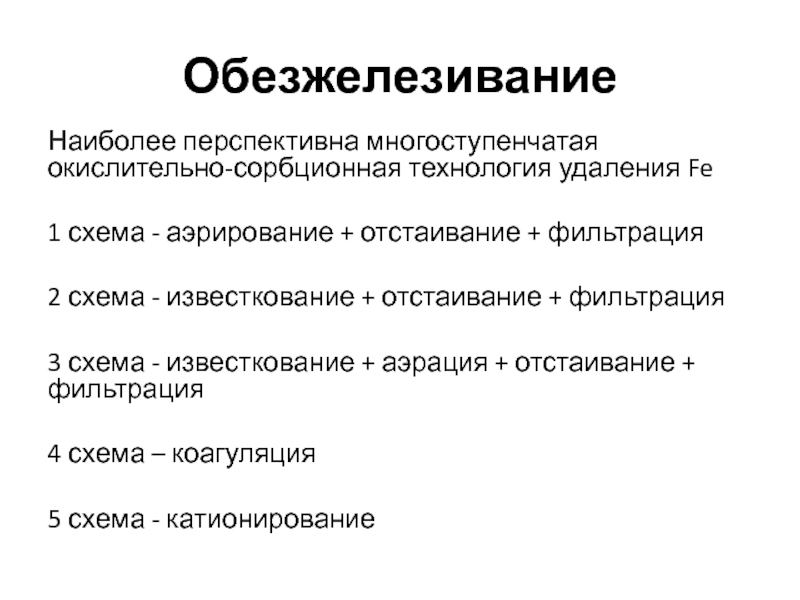

Слайд 28Обезжелезивание
Наиболее перспективна многоступенчатая окислительно-сорбционная технология удаления Fe
1 схема - аэрирование
+ отстаивание + фильтрация
2 схема - известкование + отстаивание +
фильтрация3 схема - известкование + аэрация + отстаивание + фильтрация
4 схема – коагуляция
5 схема - катионирование
Слайд 29Фторирование - реагентный метод с очень жесткими требованиями к ним:
высокое противокариозное действие при малой токсичности, отсутствие ядовитых примесей (например,
солей тяжелых металлов). Наиболее часто используется фторид Na, кремнефтористая кислота и ее натриевая соль, фторид-бифторид аммония. Реагенты вводят после фильтров в резервуары чистой воды.Дефторирование - методы реагентные и фильтрационные. В частности гидроокиси Al или Mg. Фильтрация через активный слой окиси Al.
Опреснение - дистилляция, ионный обмен, электродиализ, гиперфильтрация.
Слайд 30Относительная эффективность наиболее перспективных методов
Размеры частиц, содержащихся в воде
Метод обработки
воды
Ионы металлов
Обратный осмос
Растворы солей
Вирусы
Гуминовые кислоты
Бактерии
Водоросли
Песок
Ультрафильтрация
Обратный осмос
Нанофильтрация
Нанофильтрация
Ультрафильтрация
Микрофильтрация Традиционные процессы фильтрации

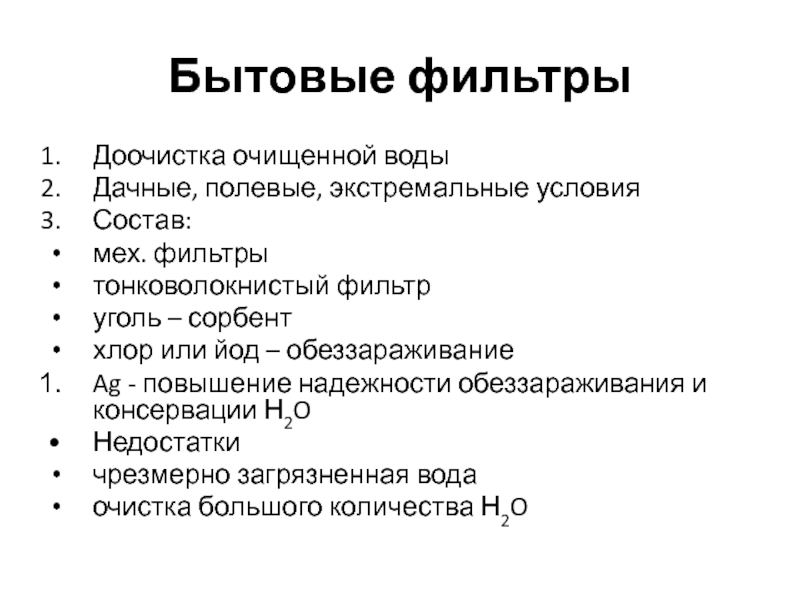

Слайд 31Бытовые фильтры
Доочистка очищенной воды
Дачные, полевые, экстремальные условия
Состав:
мех. фильтры
тонковолокнистый фильтр
уголь –
сорбент
хлор или йод – обеззараживание
Ag - повышение надежности обеззараживания и
консервации Н2OНедостатки
чрезмерно загрязненная вода
очистка большого количества Н2O
