Слайд 1Министерство образования и науки Самарской области ГАПОУ СО «Тольяттинский машиностроительный колледж»
ДИПЛОМНЫЙ

ПРОЕКТ

ТЕМА: «Организация а технологического процесса обслуживания и ремонта кривошипно-шатунного механизма

двигателя автомобиля Kalina1119 на моторном участке городской станции технического обслуживания автомобилей для населенного пункта с численностью 60000 жителей».






Выполнил Баев И. С.
Гр ТОР 29-5

Министерство образования и науки Самарской области ГАПОУ СО «Тольяттинский машиностроительный колледж»ДИПЛОМНЫЙ ПРОЕКТТЕМА: «Организация а технологического процесса обслуживания

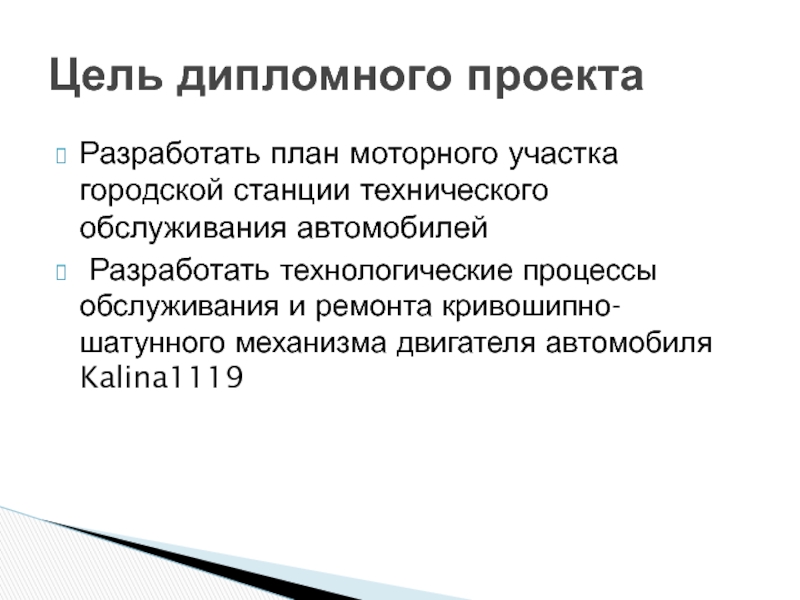

Слайд 2Разработать план моторного участка городской станции технического обслуживания автомобилей
Разработать

технологические процессы обслуживания и ремонта кривошипно-шатунного механизма двигателя автомобиля Kalina1119
Цель

дипломного проекта
Разработать план моторного участка городской станции технического обслуживания автомобилей Разработать технологические процессы обслуживания и ремонта кривошипно-шатунного механизма

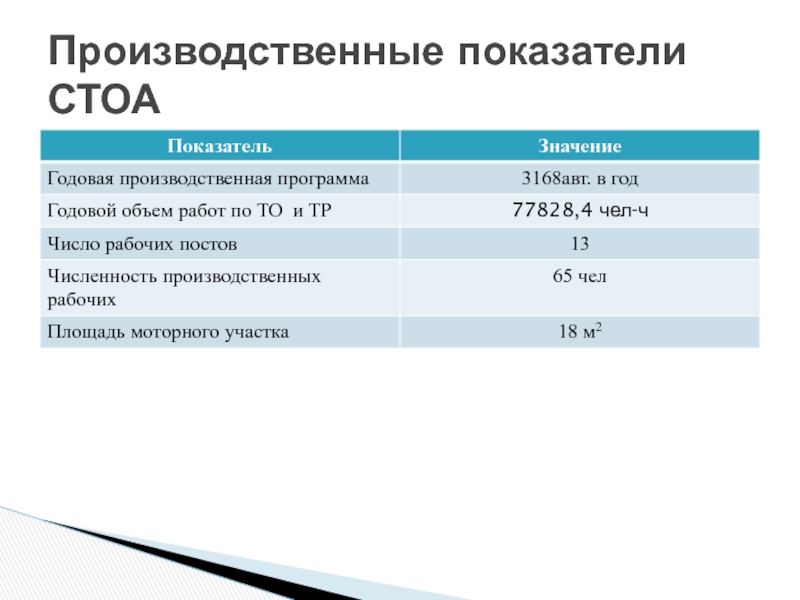

Слайд 3Производственные показатели СТОА

Производственные показатели СТОА

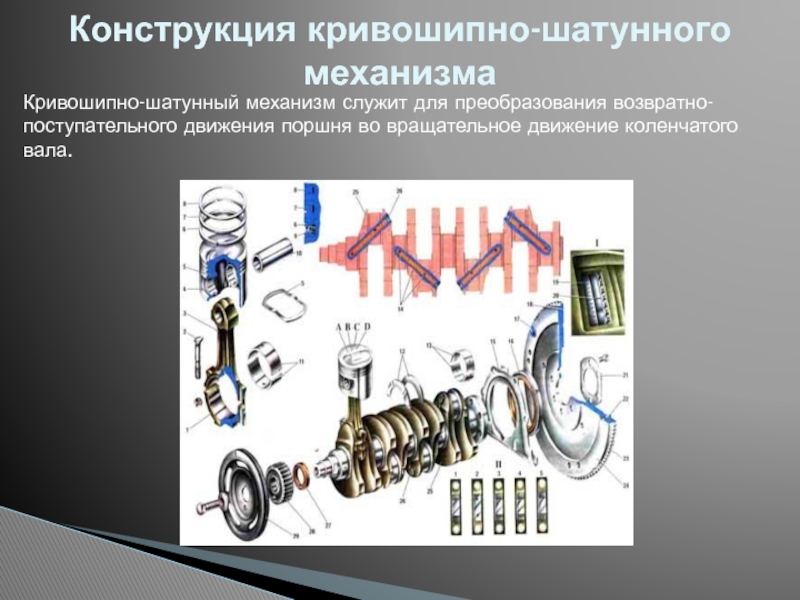

Слайд 4Конструкция кривошипно-шатунного механизма
Кривошипно-шатунный механизм служит для преобразования возвратно-поступательного движения

поршня во вращательное движение коленчатого вала.

Конструкция кривошипно-шатунного механизма  Кривошипно-шатунный механизм служит для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

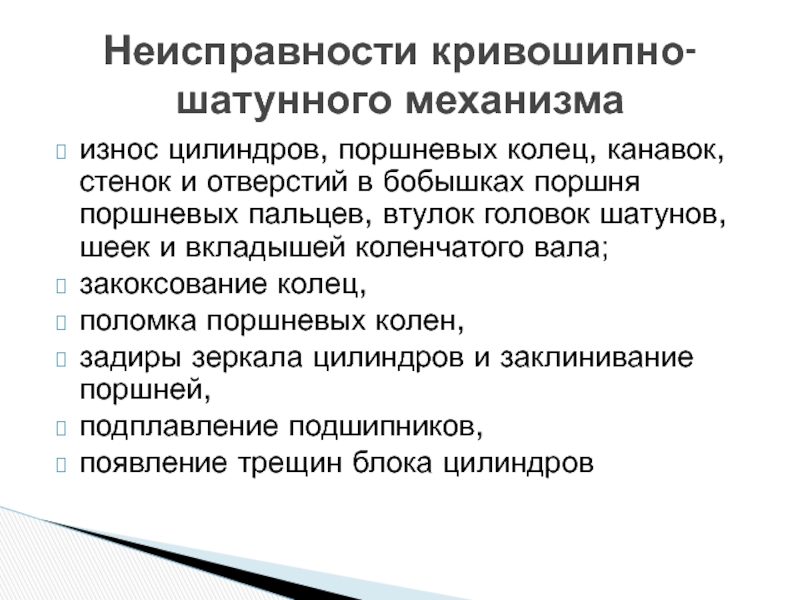

Слайд 5Неисправности кривошипно-шатунного механизма
износ цилиндров, поршневых колец, канавок, стенок и отверстий

в бобышках поршня поршневых пальцев, втулок головок шатунов, шеек и

вкладышей коленчатого вала;
закоксование колец,
поломка поршневых колен,
задиры зеркала цилиндров и заклинивание поршней,
подплавление подшипников,
появление трещин блока цилиндров
Неисправности кривошипно-шатунного механизмаизнос цилиндров, поршневых колец, канавок, стенок и отверстий в бобышках поршня поршневых пальцев, втулок головок

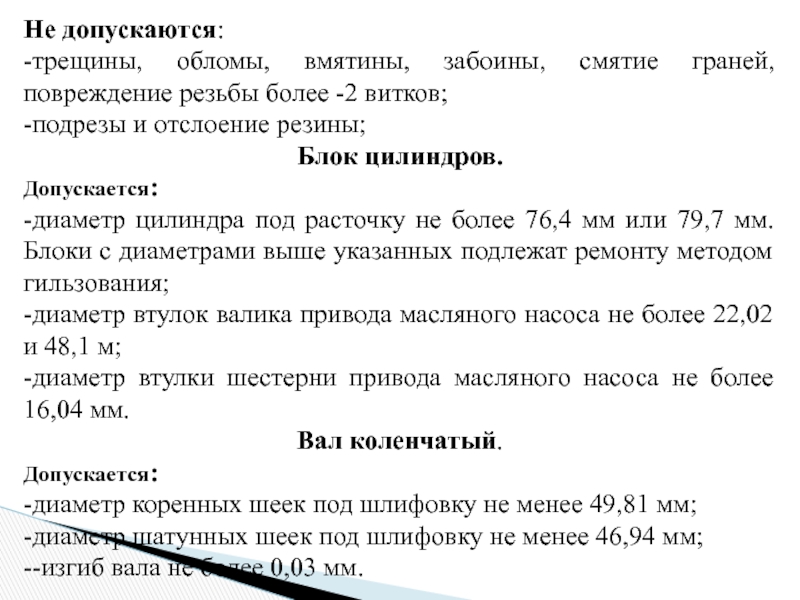

Слайд 6Не допускаются:
-трещины, обломы, вмятины, забоины, смятие граней, повреждение резьбы более

-2 витков;
-подрезы и отслоение резины;
Блок цилиндров.
Допускается:
-диаметр цилиндра под расточку

не более 76,4 мм или 79,7 мм. Блоки с диаметрами выше указанных подлежат ремонту методом гильзования;
-диаметр втулок валика привода масляного насоса не более 22,02 и 48,1 м;
-диаметр втулки шестерни привода масляного насоса не более 16,04 мм.
Вал коленчатый.
Допускается:
-диаметр коренных шеек под шлифовку не менее 49,81 мм;
-диаметр шатунных шеек под шлифовку не менее 46,94 мм;
--изгиб вала не более 0,03 мм.
Не допускаются:-трещины, обломы, вмятины, забоины, смятие граней, повреждение резьбы более -2 витков;-подрезы и отслоение резины;Блок цилиндров. Допускается:-диаметр

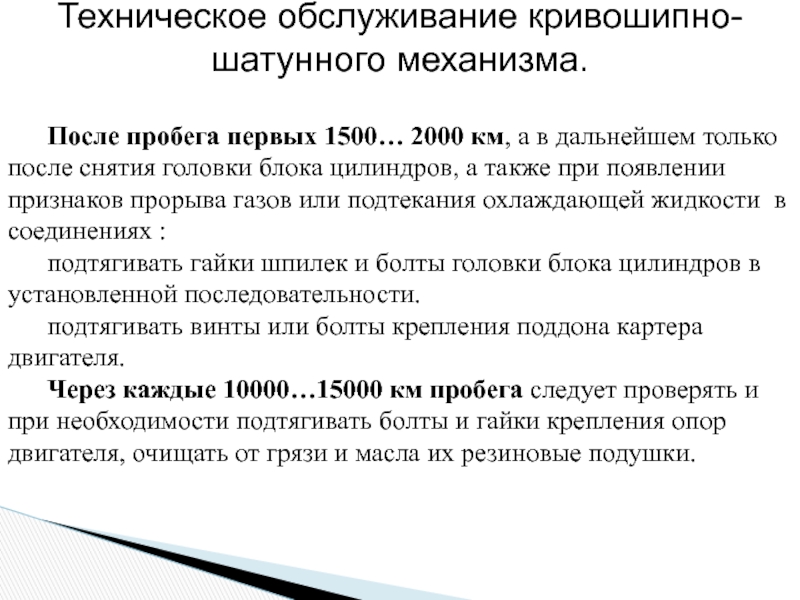

Слайд 7После пробега первых 1500… 2000 км, а в дальнейшем только

после снятия головки блока цилиндров, а также при появлении признаков

прорыва газов или подтекания охлаждающей жидкости в соединениях :
подтягивать гайки шпилек и болты головки блока цилиндров в установленной последовательности.
подтягивать винты или болты крепления поддона картера двигателя.
Через каждые 10000…15000 км пробега следует проверять и при необходимости подтягивать болты и гайки крепления опор двигателя, очищать от грязи и масла их резиновые подушки.

Техническое обслуживание кривошипно-шатунного механизма.

После пробега первых 1500… 2000 км, а в дальнейшем только после снятия головки блока цилиндров, а также

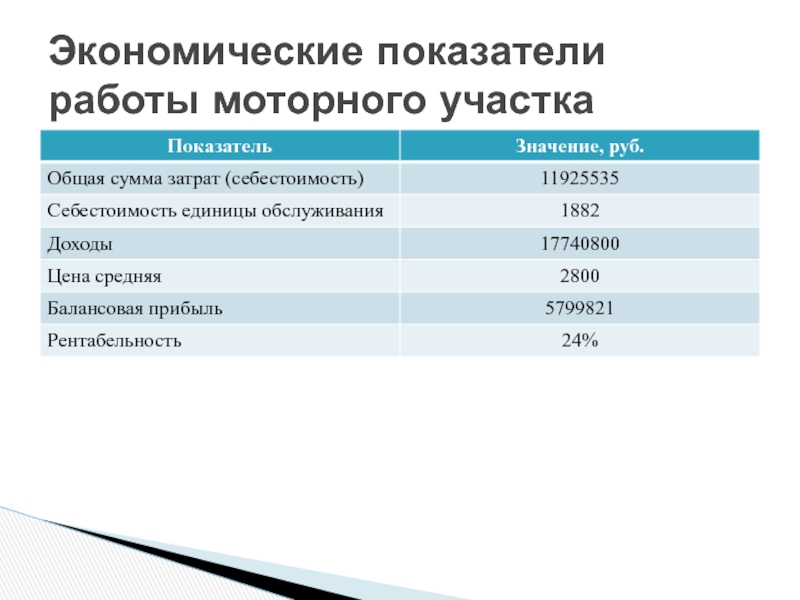

Слайд 8Экономические показатели работы моторного участка

Экономические показатели работы моторного участка
