Слайд 1
Модуль 3
основы термической и химико-термической обработки стали
ТЕМА 7.
теория и
технология термической обработки стали
Слайд 2Термической обработкой стали называется технологический процесс, состоящий из нагрева стали
до определенной температуры, выдержки при этой температуре и последующего охлаждения
с заданной скоростью.
При термической обработке получают необходимые свойства стали, изменяя ее структуру без изменения химического состава.
Слайд 3Рис. 1. Температурные интервалы термической обработки стали

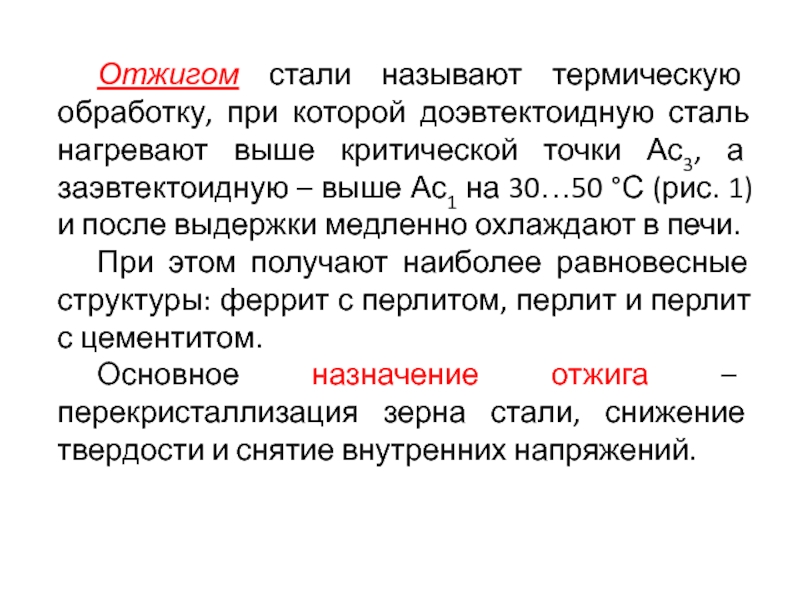

Слайд 4Отжигом стали называют термическую обработку, при которой доэвтектоидную сталь нагревают
выше критической точки Ас3, а заэвтектоидную – выше Ас1 на
30…50 °С (рис. 1) и после выдержки медленно охлаждают в печи.
При этом получают наиболее равновесные структуры: феррит с перлитом, перлит и перлит с цементитом.
Основное назначение отжига – перекристаллизация зерна стали, снижение твердости и снятие внутренних напряжений.
Слайд 5Нормализацией стали называют нагрев доэвтектоидных сталей выше критической точки Ас3,
эвтектоидных и заэвтектоидных сталей – выше критической точки Ас1 на
30...50 °С с непродолжительной выдержкой и последующим охлаждением на воздухе.
Цель нормализации – перекристаллизация зерна стали, снятие внутренних напряжений, подготовка стали к дальнейшей пластической деформации, механической или термической обработке.

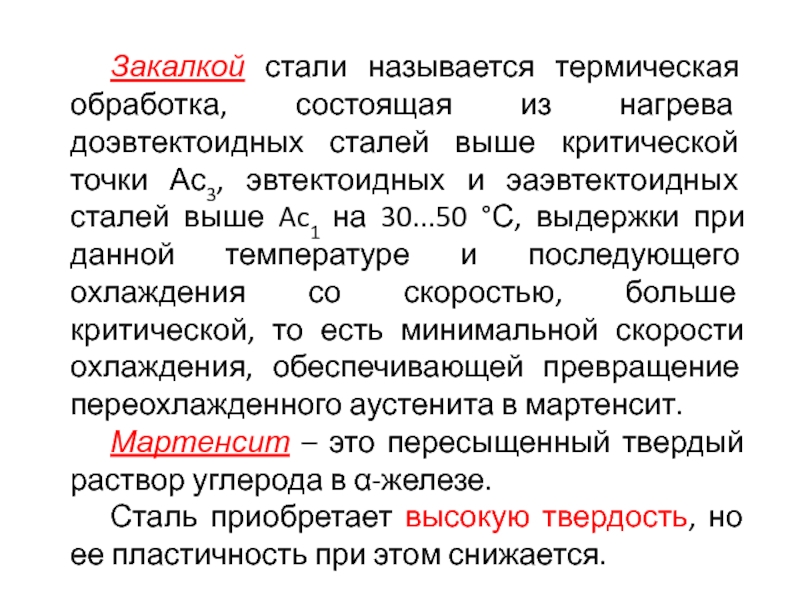

Слайд 6Закалкой стали называется термическая обработка, состоящая из нагрева доэвтектоидных сталей
выше критической точки Ас3, эвтектоидных и эаэвтектоидных сталей выше Ac1
на 30...50 °С, выдержки при данной температуре и последующего охлаждения со скоростью, больше критической, то есть минимальной скорости охлаждения, обеспечивающей превращение переохлажденного аустенита в мартенсит.
Мартенсит – это пересыщенный твердый раствор углерода в α-железе.
Сталь приобретает высокую твердость, но ее пластичность при этом снижается.

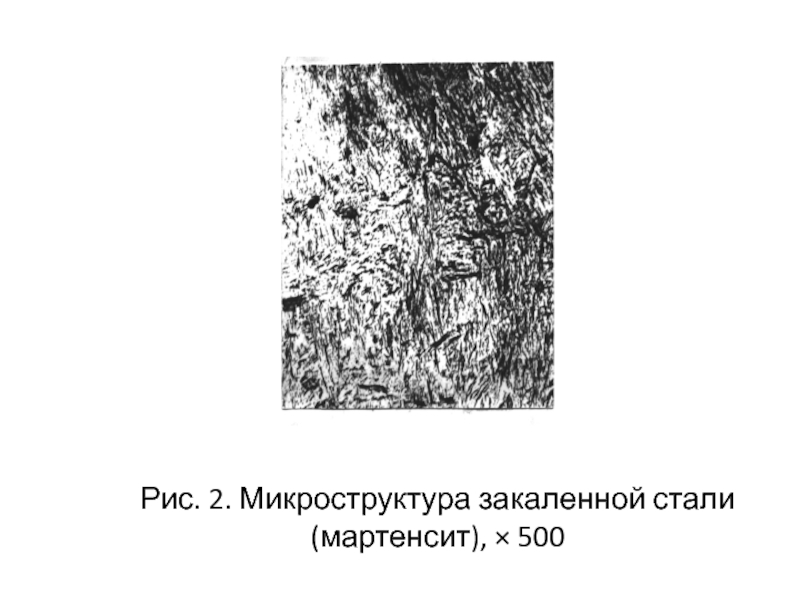

Слайд 7Рис. 2. Микроструктура закаленной стали (мартенсит), × 500
Слайд 8Температура нагрева стали под отжиг, нормализацию и полную закалку (Тт.о)
определяется:
- для доэвтектоидных сталей из выражения:
Тт.о = Ас3 + (30…50), °С
для эвтектоидной и заэвтектоидных сталей, а также при неполной закалке из выражения:
Тт.о = Ас1 + (30…50) °С.
Значения Ас3, Ас1 и Асm определяются по диаграмме состояния Fе–С в зависимости от содержания углерода в сталях.

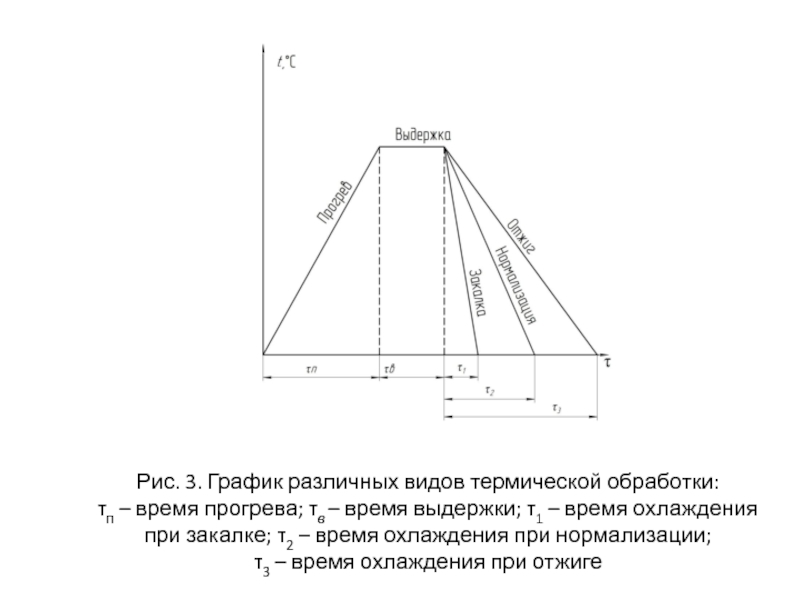

Слайд 9Рис. 3. График различных видов термической обработки:
τп – время прогрева;
τв – время выдержки; τ1 – время охлаждения при закалке;
τ2 – время охлаждения при нормализации;
τ3 – время охлаждения при отжиге

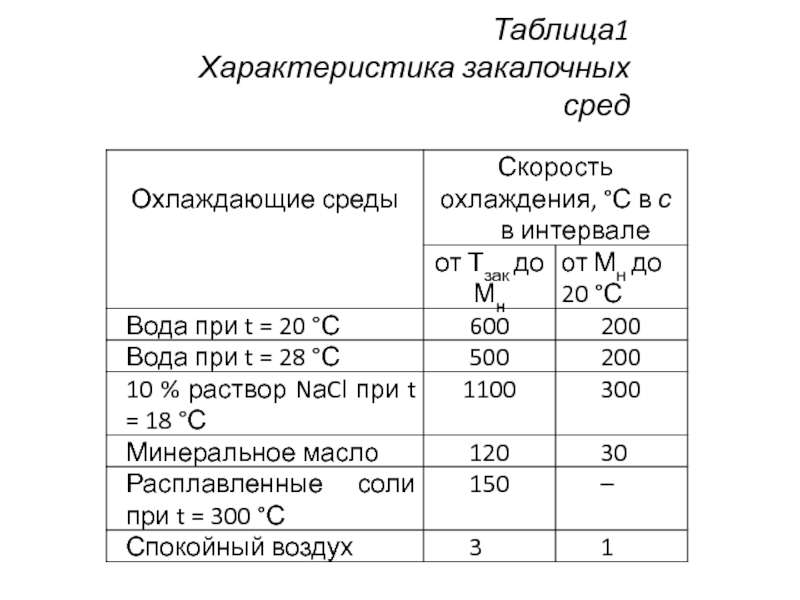

Слайд 10Таблица1
Характеристика закалочных сред

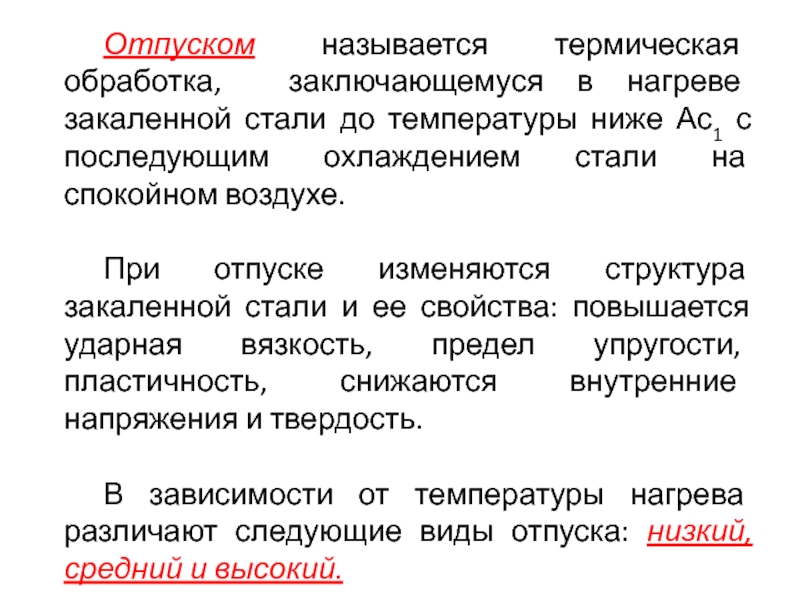

Слайд 11Отпуском называется термическая обработка, заключающемуся в нагреве закаленной стали до
температуры ниже Ас1 с последующим охлаждением стали на спокойном воздухе.
При
отпуске изменяются структура закаленной стали и ее свойства: повышается ударная вязкость, предел упругости, пластичность, снижаются внутренние напряжения и твердость.
В зависимости от температуры нагрева различают следующие виды отпуска: низкий, средний и высокий.

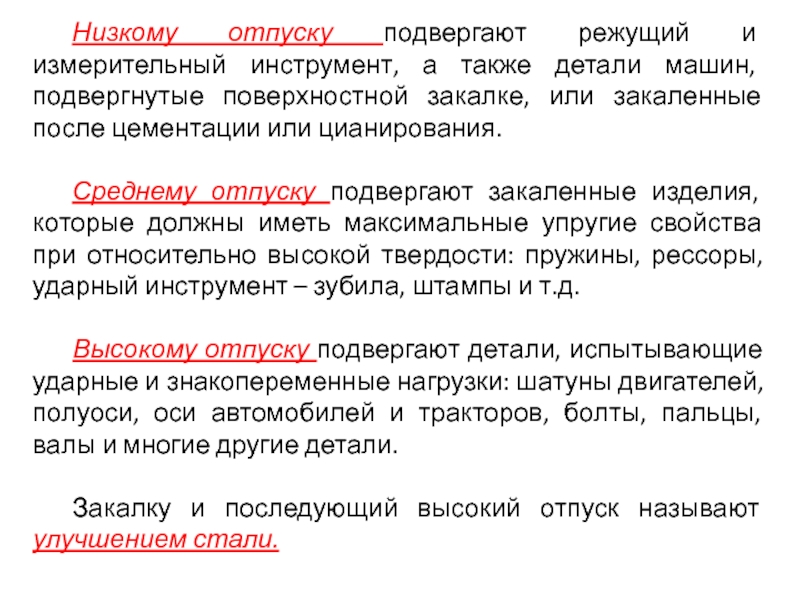

Слайд 12Низкому отпуску подвергают режущий и измерительный инструмент, а также детали
машин, подвергнутые поверхностной закалке, или закаленные после цементации или цианирования.
Среднему
отпуску подвергают закаленные изделия, которые должны иметь максимальные упругие свойства при относительно высокой твердости: пружины, рессоры, ударный инструмент – зубила, штампы и т.д.
Высокому отпуску подвергают детали, испытывающие ударные и знакопеременные нагрузки: шатуны двигателей, полуоси, оси автомобилей и тракторов, болты, пальцы, валы и многие другие детали.
Закалку и последующий высокий отпуск называют улучшением стали.

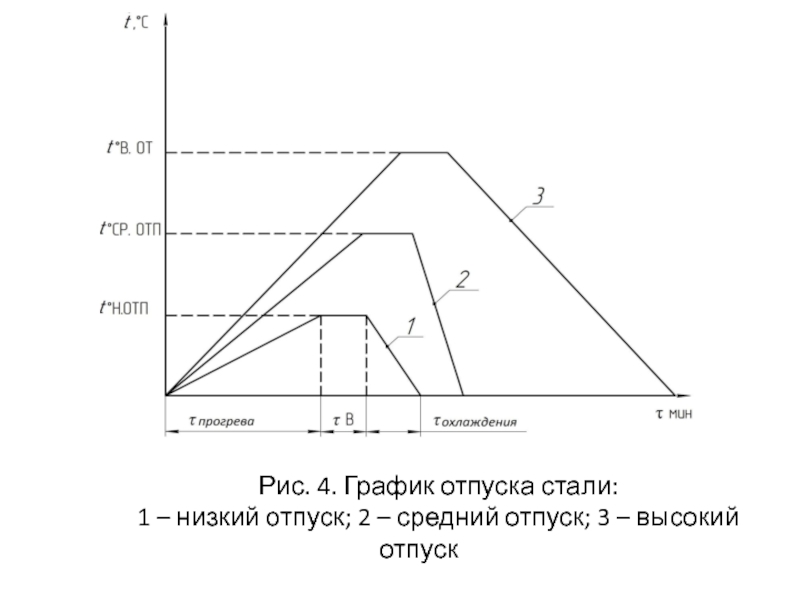

Слайд 13Рис. 4. График отпуска стали:
1 – низкий отпуск; 2 –
средний отпуск; 3 – высокий отпуск

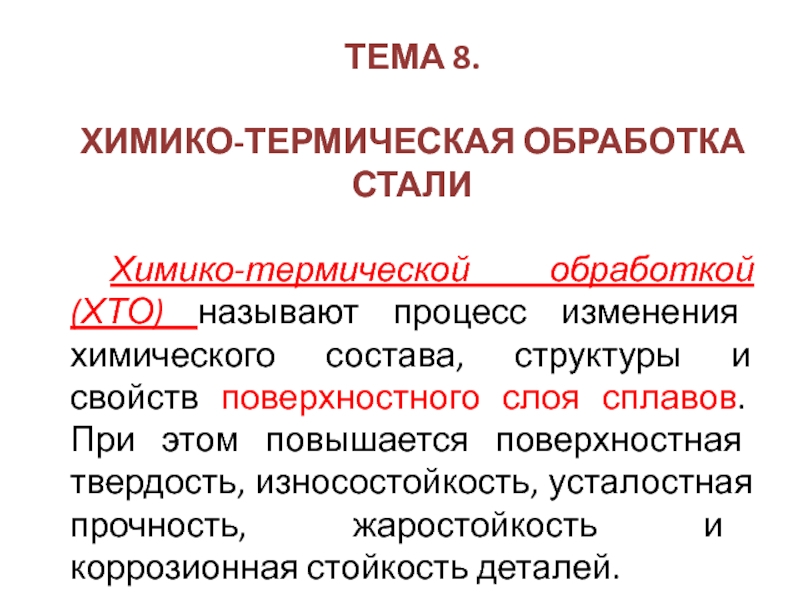

Слайд 14ТЕМА 8.
химико-термическая обработка стали
Химико-термической обработкой (ХТО) называют процесс изменения
химического состава, структуры и свойств поверхностного слоя сплавов. При этом
повышается поверхностная твердость, износостойкость, усталостная прочность, жаростойкость и коррозионная стойкость деталей.
Слайд 15ЦЕМЕНТАЦИЯ СТАЛИ
Цементацией называется процесс насыщения стали углеродом для получения детали
с твердой поверхностью и вязкой сердцевиной. Цементируют обычно изделия, работающие
одновременно на истирание и удар, изготовленные из углеродистой и легированной стали с содержанием углерода 0,15…0,35 % С.
После цементации поверхностный слой приобретает структуру эвтектоидной и заэвтектоидной стали. Необходимое упрочнение слоя достигается последующей закалкой и низким отпуском.

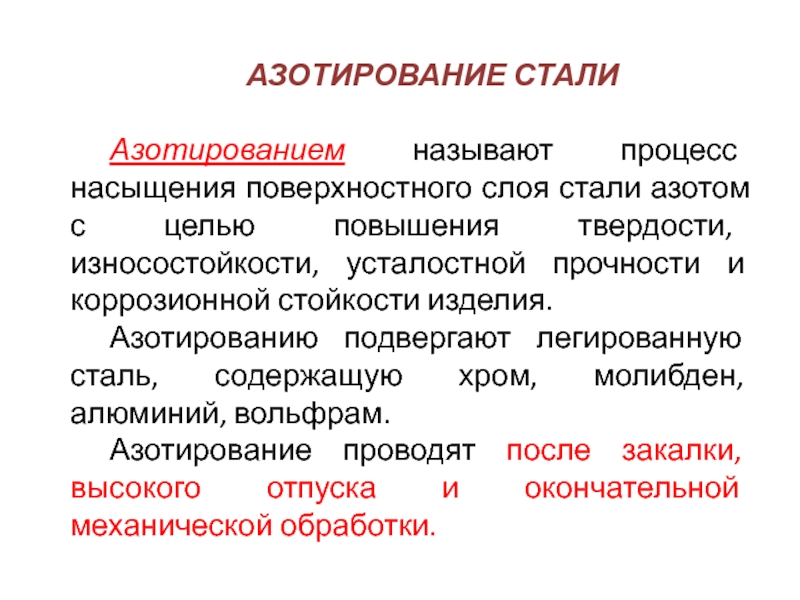

Слайд 16АЗОТИРОВАНИЕ СТАЛИ
Азотированием называют процесс насыщения поверхностного слоя стали азотом с
целью повышения твердости, износостойкости, усталостной прочности и коррозионной стойкости изделия.
Азотированию подвергают легированную сталь, содержащую хром, молибден, алюминий, вольфрам.
Азотирование проводят после закалки, высокого отпуска и окончательной механической обработки.
Слайд 17ЦИАНИРОВАНИЕ СТАЛИ
Цианированием называют процесс одновременного насыщения поверхности стали углеродом и
азотом с целью повышения твердости, износостойкости, усталостной прочности и коррозионной
стойкости.
Этот вид ХТО занимает промежуточное место между цементацией и азотированием. Совместная диффузия углерода и азота происходит быстрее, чем каждого элемента в отдельности.

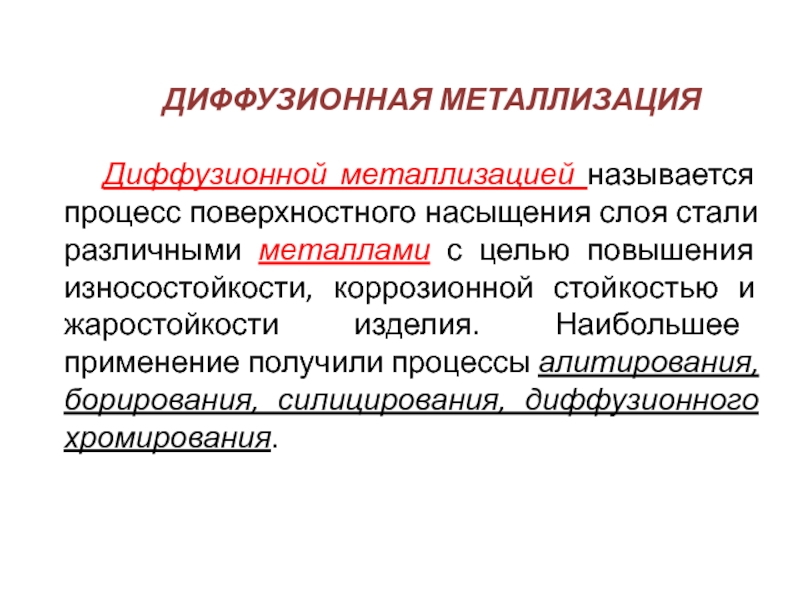

Слайд 18ДИФФУЗИОННАЯ МЕТАЛЛИЗАЦИЯ
Диффузионной металлизацией называется процесс поверхностного насыщения слоя стали различными
металлами с целью повышения износостойкости, коррозионной стойкостью и жаростойкости изделия.
Наибольшее применение получили процессы алитирования, борирования, силицирования, диффузионного хромирования.
