Монтаж осветительных щитков
Содержание
- 1. Монтаж осветительных щитков
- 2. Осветительные щитки предназначены для
- 3. Щитки квартирные серии ЩК Устанавливаются непосредственно
- 4. Щитки квартирные серии ЩК
- 5. Щитки этажные серии ЩЭ Щитки осветительные этажные
- 6. Щитки этажные серии ЩЭ
- 7. Осветительные щитки ОЩ, ОЩВ Предназначены
- 8. Осветительные щитки ОЩ, ОЩВ
- 9. Пускорегулирующие аппараты, устанавливаемые в щитках
- 10. Пакетные выключатели (ВП2-40)
- 11. Пакетные выключателислужат для коммутации в цепях освещения,
- 12. Автоматические выключателиАвтоматический выключатель (автомат) применяют для включения
- 13. Автоматический выключатель серии АЕ Выключатели
- 14. Автоматический выключатель серии ВА Технические
- 15. Характеристики срабатывания электромагнитного расцепителяВ- электроприборы, освещение;С- двигатели
- 16. Устройство и принцип работы автоматического выключателя
- 17. Работа электромагнитного расцепителяПри прохождении номинального рабочего тока
- 18. Работа теплового расцепителяТепловой расцепитель представляет собой биметаллическую
- 19. Работа теплового расцепителя
- 20. Выключатель дифференциальный ВД1 (УЗО - Д)Быстродействующий защитный
- 21. Технические характеристики выключателей ВД1-63 Номинальное напряжение, В
- 22. Устройство и принцип работы диффиренциального выключателя
- 23. Устройство и принцип действия УЗО1- дифференциальный трансформатор2 – электромагнитное реле3 – механизм расцепителя4 – кнопка «ТЕСТ»
- 24. Внимание! Во всех случаях ВД1 необходимо
- 25. Технические характеристики выключателей ВД1-63 Номинальное напряжение, В
- 26. Дифференциальные автоматы АД-12; АД-14 Быстродействующий защитный

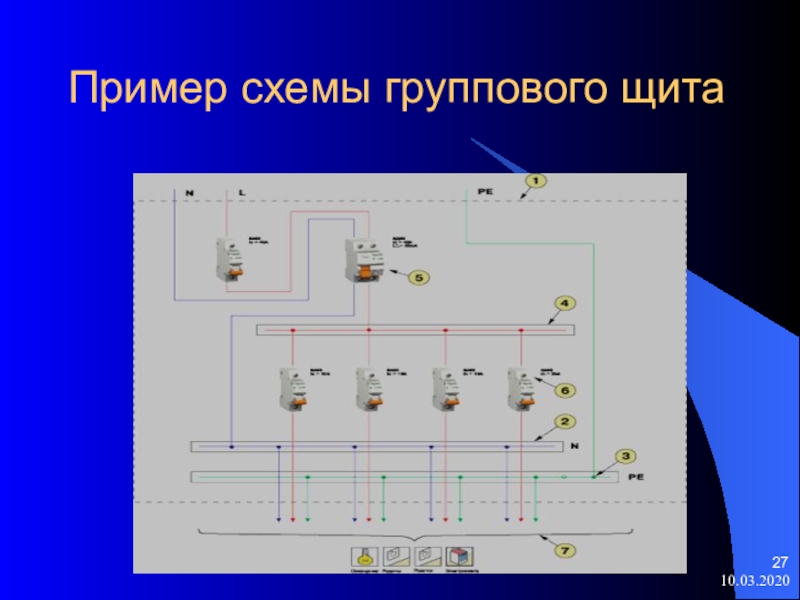

- 27. Пример схемы группового щита

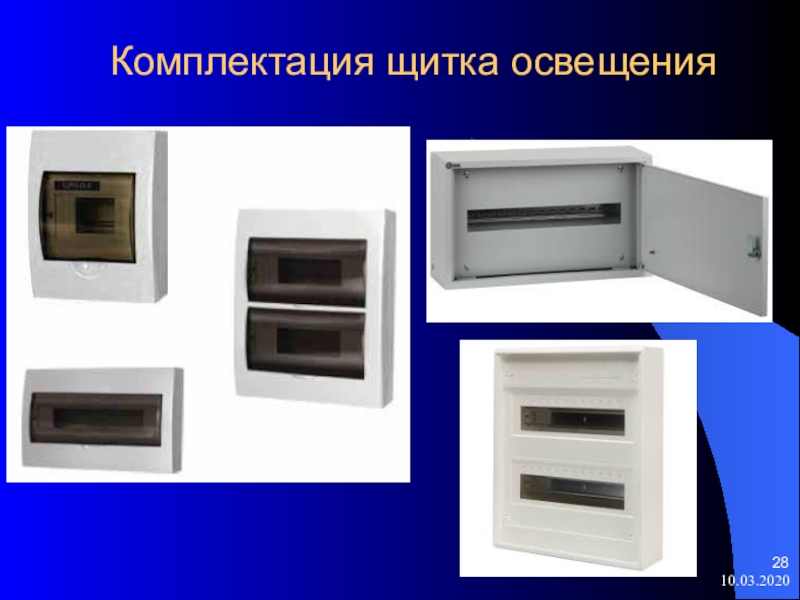

- 28. Комплектация щитка освещения

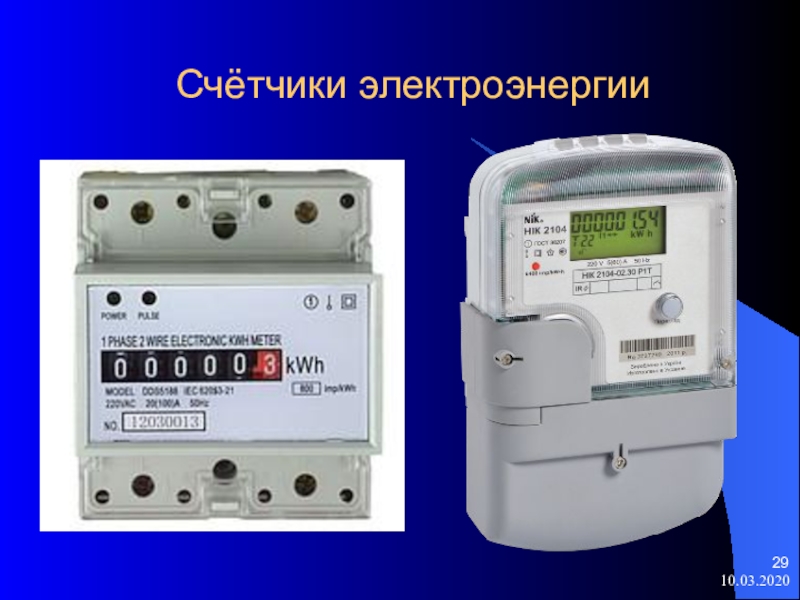

- 29. Счётчики электроэнергии

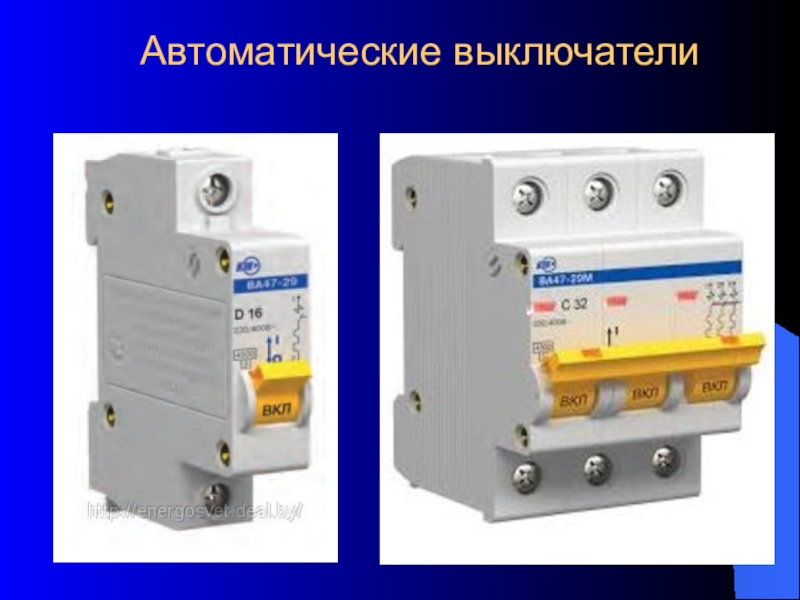

- 30. Автоматические выключатели

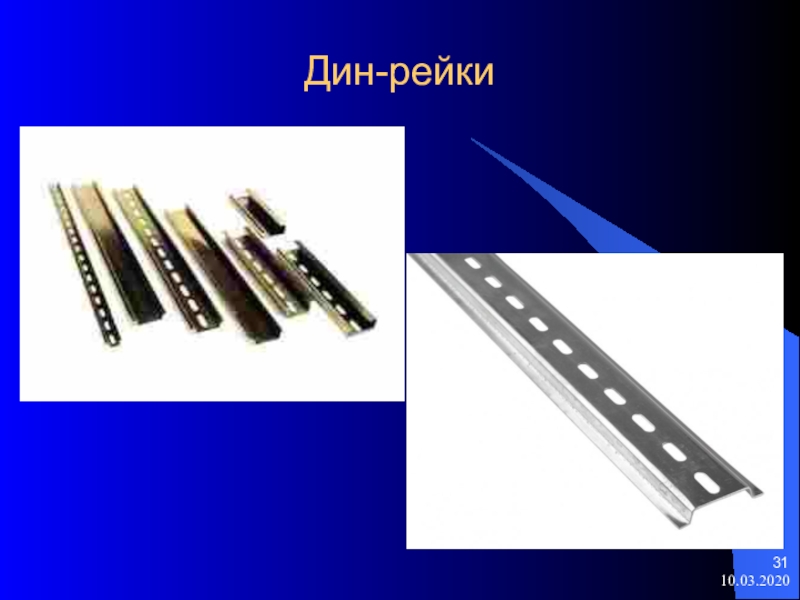

- 31. Дин-рейки

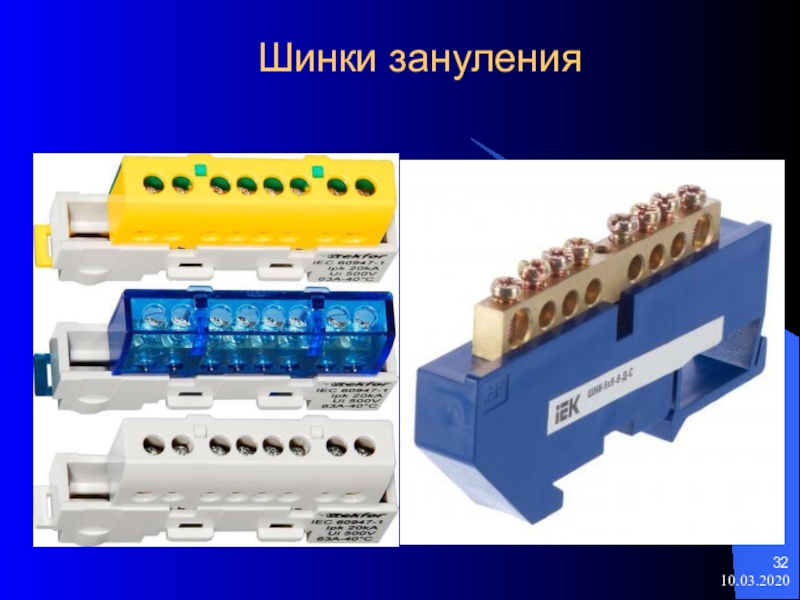

- 32. Шинки зануления

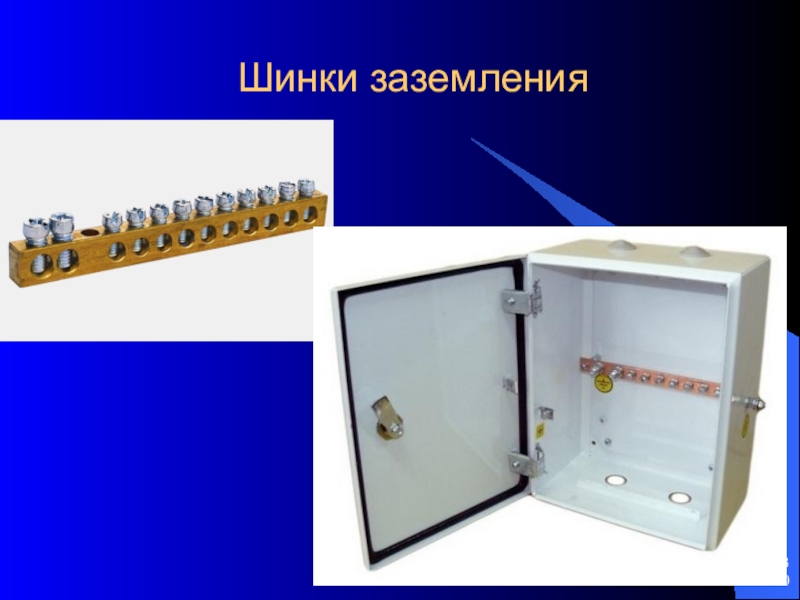

- 33. Шинки заземления

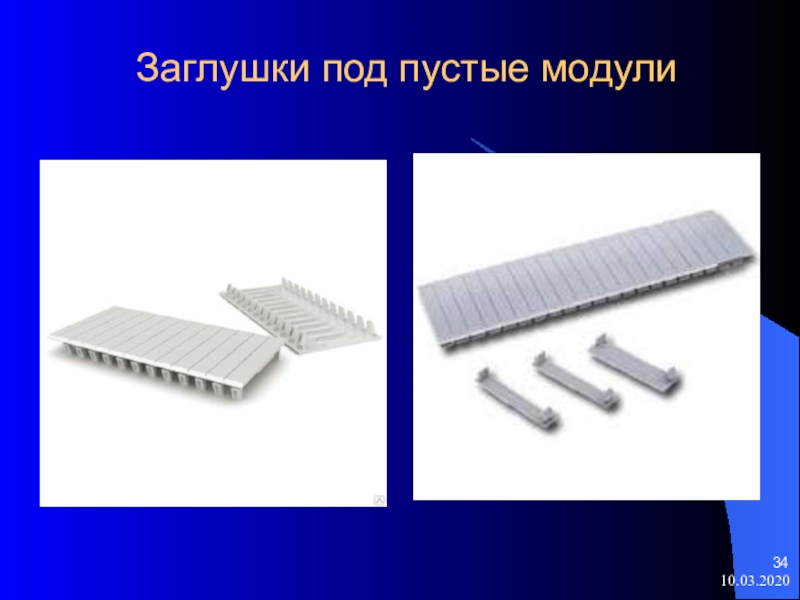

- 34. Заглушки под пустые модули

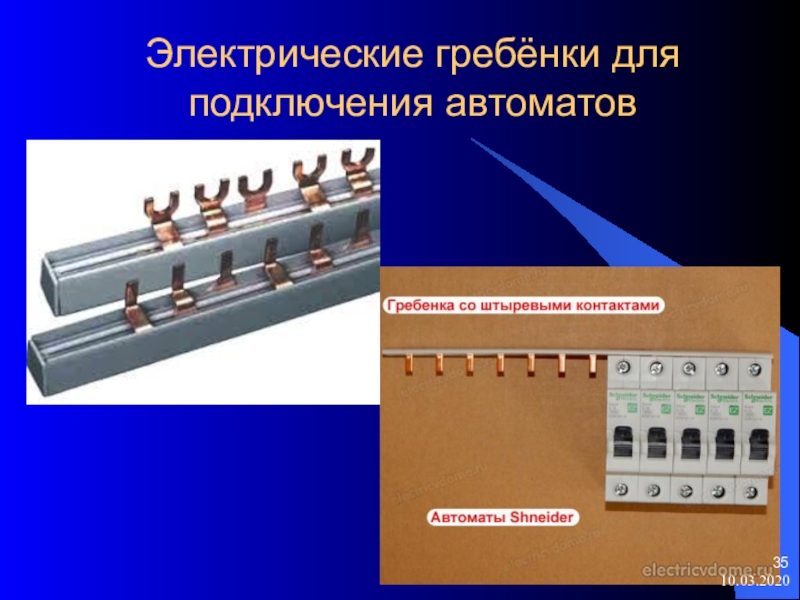

- 35. Электрические гребёнки для подключения автоматов

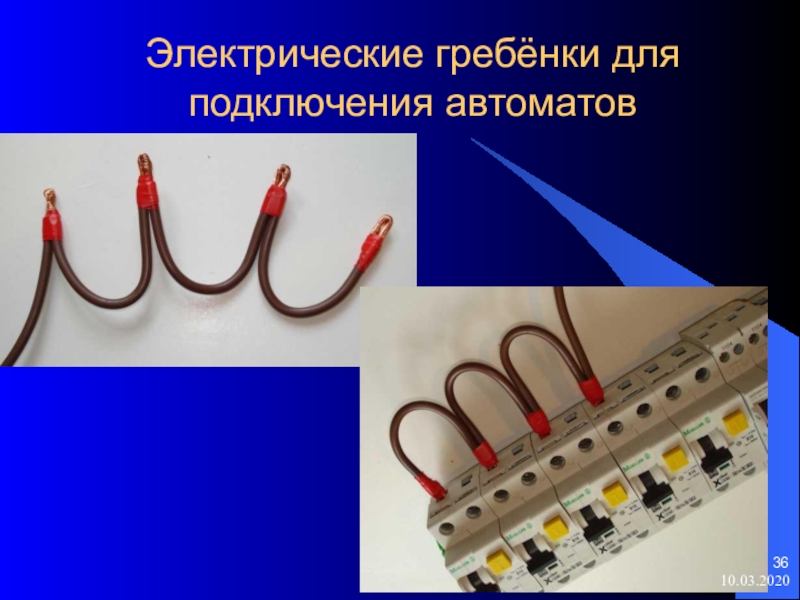

- 36. Электрические гребёнки для подключения автоматов
- 37. Спасибо за внимание
- 38. Скачать презентанцию
Осветительные щитки предназначены для приёма и распределения электрической энергии и для защиты отходящих линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.
Слайды и текст этой презентации

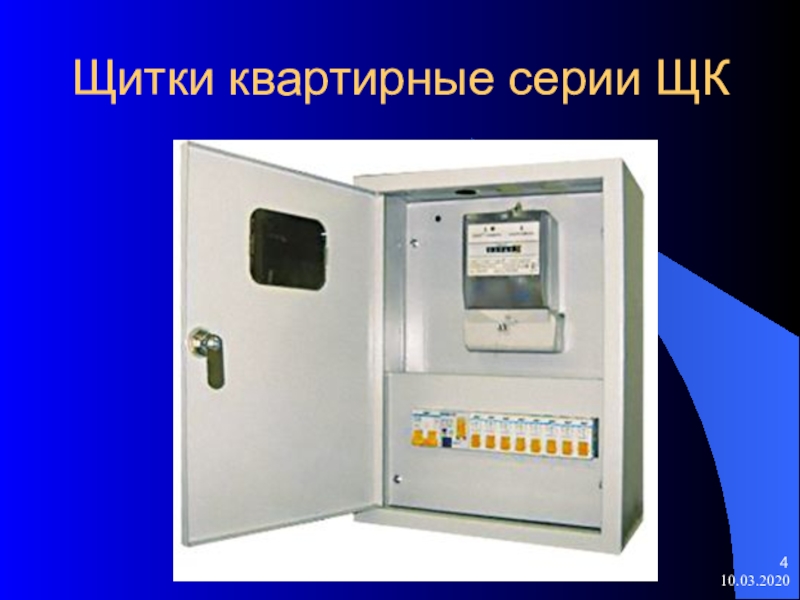

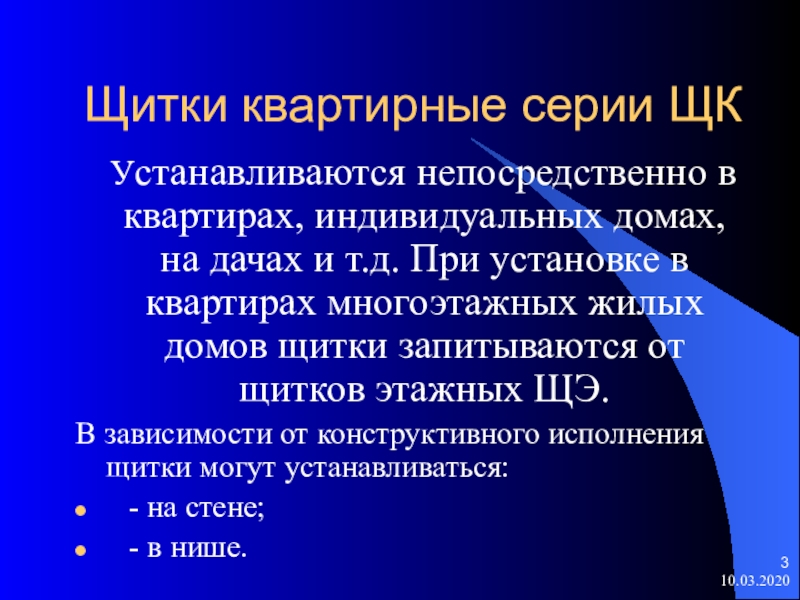

Слайд 3Щитки квартирные серии ЩК
Устанавливаются непосредственно в квартирах,
индивидуальных домах, на дачах и т.д. При установке в квартирах
многоэтажных жилых домов щитки запитываются от щитков этажных ЩЭ.В зависимости от конструктивного исполнения щитки могут устанавливаться:
- на стене;
- в нише.

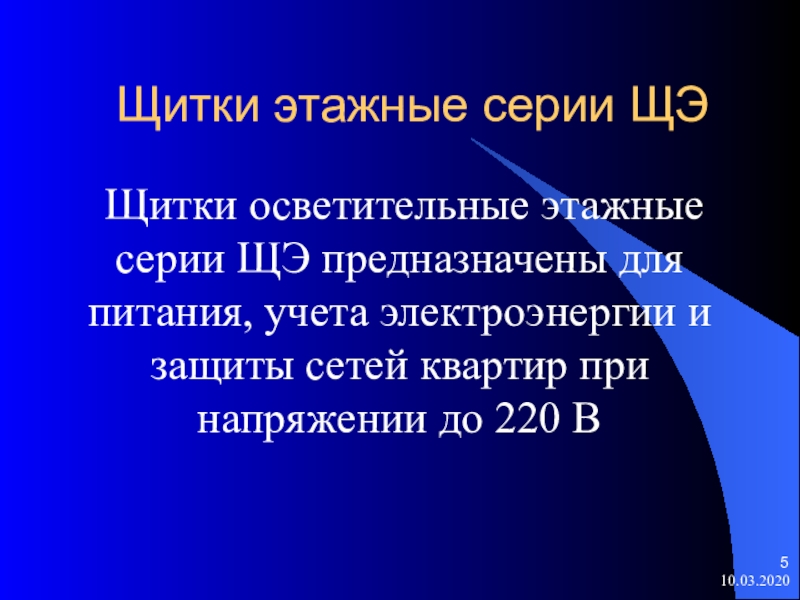

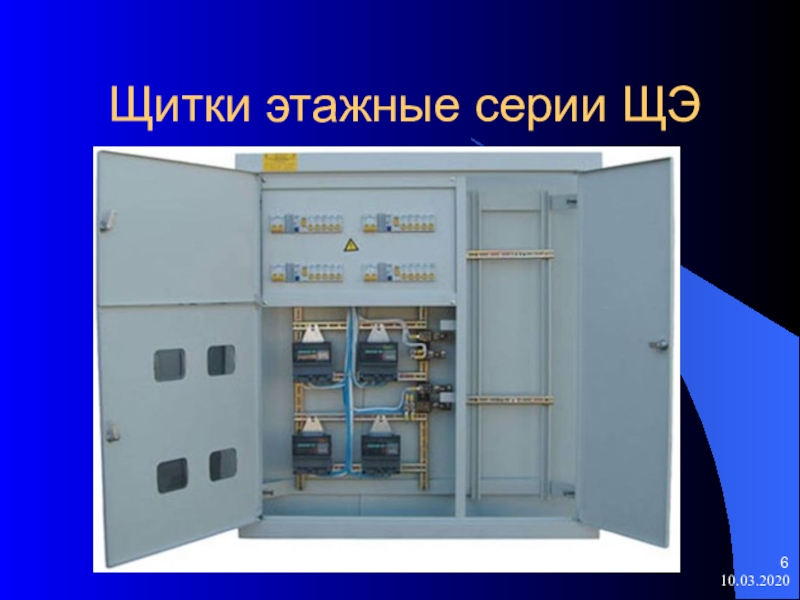

Слайд 5Щитки этажные серии ЩЭ
Щитки осветительные этажные серии ЩЭ предназначены
для питания, учета электроэнергии и защиты сетей квартир при напряжении
до 220 В

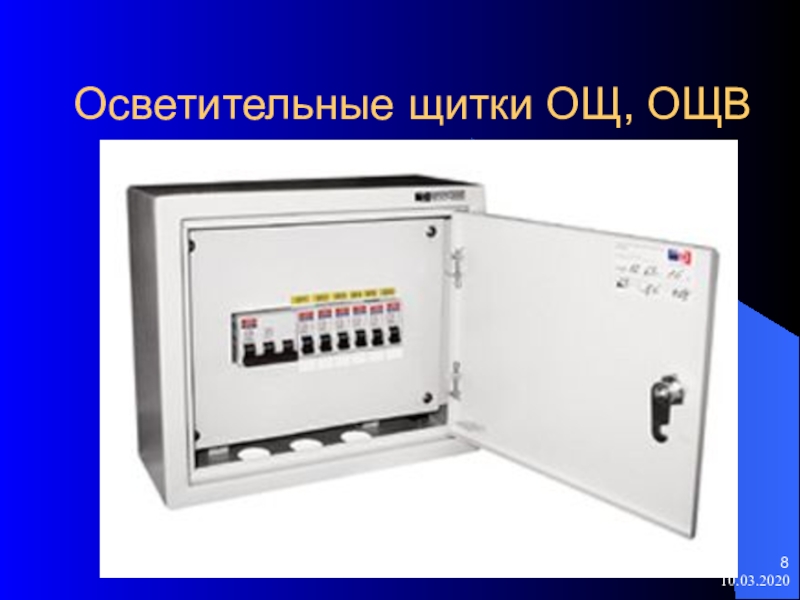

Слайд 7Осветительные щитки ОЩ, ОЩВ
Предназначены для распределения электроэнергии
и защиты от перегрузок и от токов короткого замыкания групповых
линий в сетях с глухозаземленнойнейтралью при напряжении 380/220 В.
Номинальный ток расцепителя на отходящих линиях одинаковый для всех автоматических выключателей одного щитка – 16 А, 20 А и 25 А (указывается в заказе).

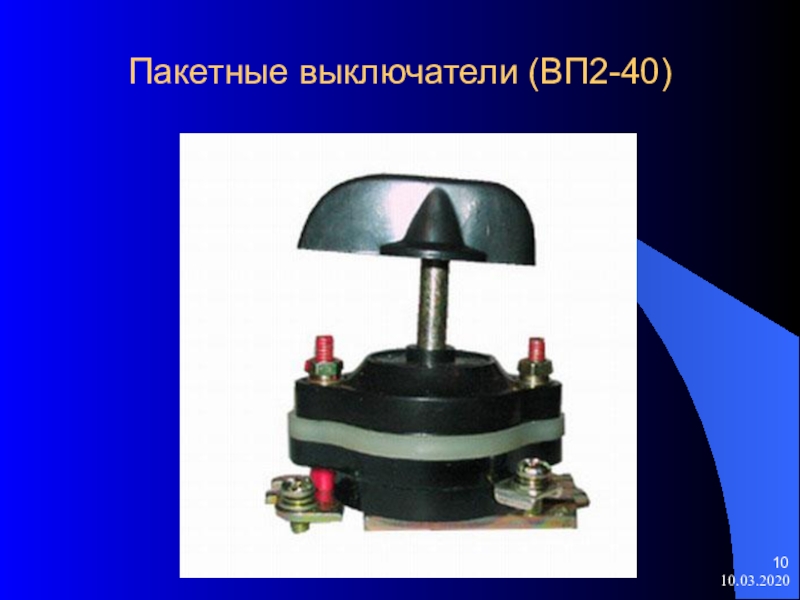

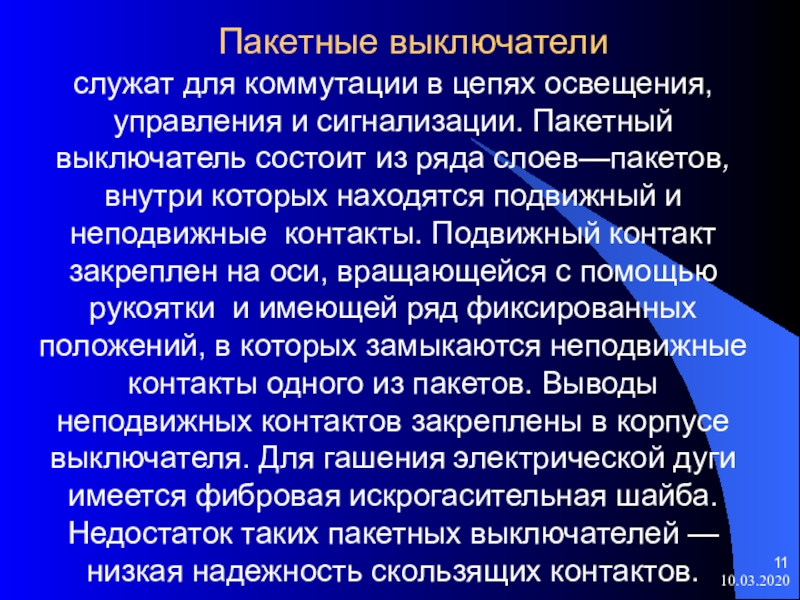

Слайд 11Пакетные выключатели
служат для коммутации в цепях освещения, управления и сигнализации.
Пакетный выключатель состоит из ряда слоев—пакетов, внутри которых находятся подвижный
и неподвижные контакты. Подвижный контакт закреплен на оси, вращающейся с помощью рукоятки и имеющей ряд фиксированных положений, в которых замыкаются неподвижные контакты одного из пакетов. Выводы неподвижных контактов закреплены в корпусе выключателя. Для гашения электрической дуги имеется фибровая искрогасительная шайба. Недостаток таких пакетных выключателей — низкая надежность скользящих контактов.

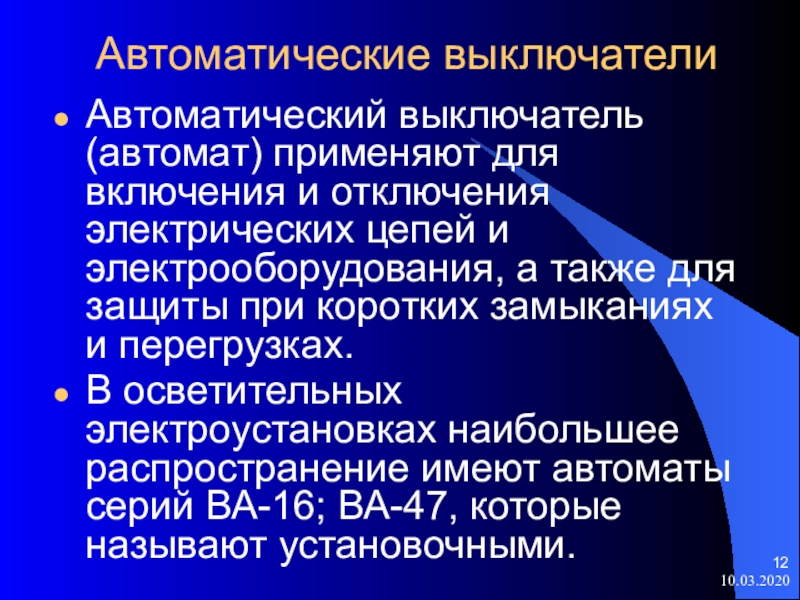

Слайд 12Автоматические выключатели
Автоматический выключатель (автомат) применяют для включения и отключения электрических
цепей и электрооборудования, а также для защиты при коротких замыканиях
и перегрузках.В осветительных электроустановках наибольшее распространение имеют автоматы серий ВА-16; ВА-47, которые называют установочными.

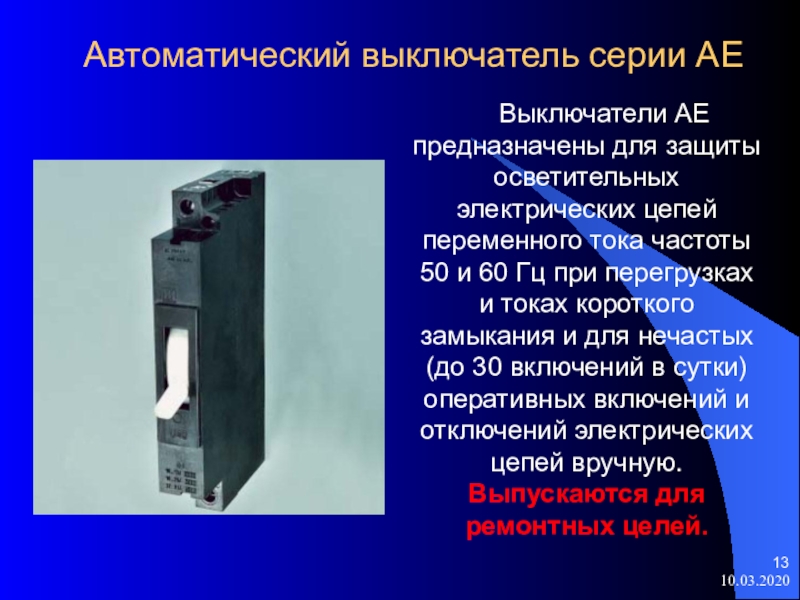

Слайд 13Автоматический выключатель серии АЕ
Выключатели АЕ предназначены для
защиты осветительных электрических цепей переменного тока частоты 50 и 60
Гц при перегрузках и токах короткого замыкания и для нечастых (до 30 включений в сутки) оперативных включений и отключений электрических цепей вручную. Выпускаются для ремонтных целей.

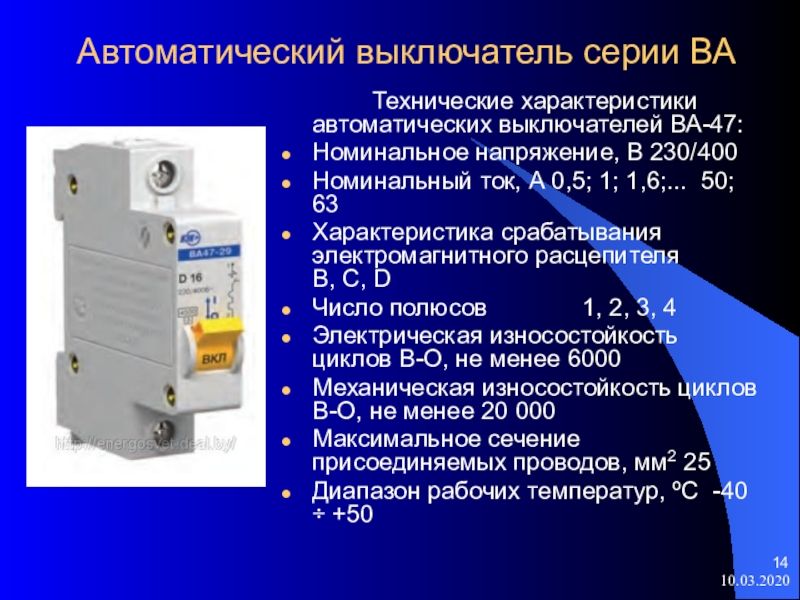

Слайд 14Автоматический выключатель серии ВА
Технические характеристики автоматических выключателей
ВА-47:
Номинальное напряжение, В 230/400
Номинальный ток, А 0,5; 1; 1,6;...
50; 63Характеристика срабатывания электромагнитного расцепителя В, С, D
Число полюсов 1, 2, 3, 4
Электрическая износостойкость циклов В-О, не менее 6000
Механическая износостойкость циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Диапазон рабочих температур, ºС -40 ÷ +50

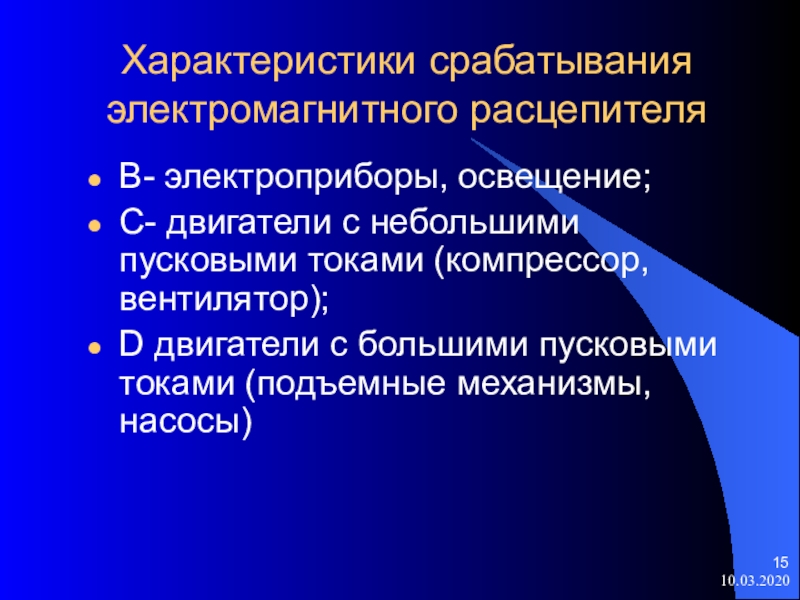

Слайд 15Характеристики срабатывания электромагнитного расцепителя
В- электроприборы, освещение;
С- двигатели с небольшими пусковыми
токами (компрессор, вентилятор);
D двигатели с большими пусковыми токами (подъемные механизмы,
насосы)

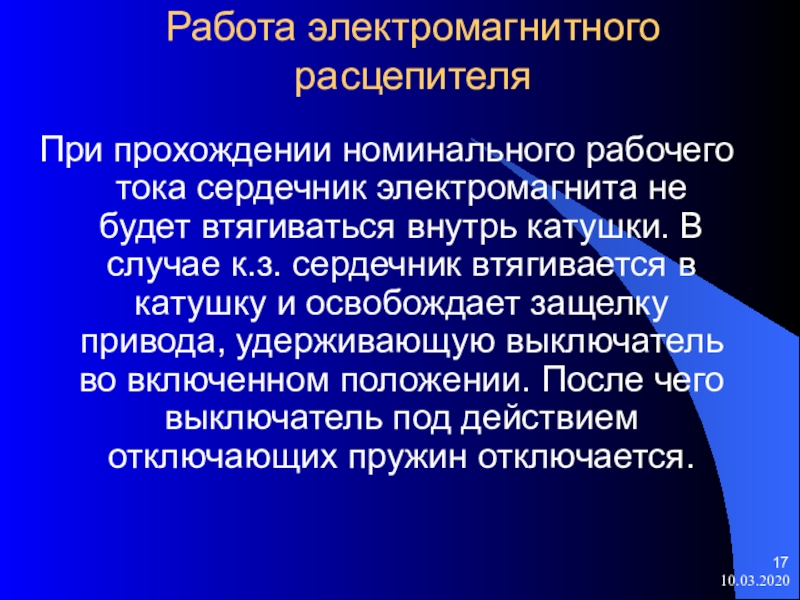

Слайд 17Работа электромагнитного расцепителя
При прохождении номинального рабочего тока сердечник электромагнита не
будет втягиваться внутрь катушки. В случае к.з. сердечник втягивается в
катушку и освобождает защелку привода, удерживающую выключатель во включенном положении. После чего выключатель под действием отключающих пружин отключается.

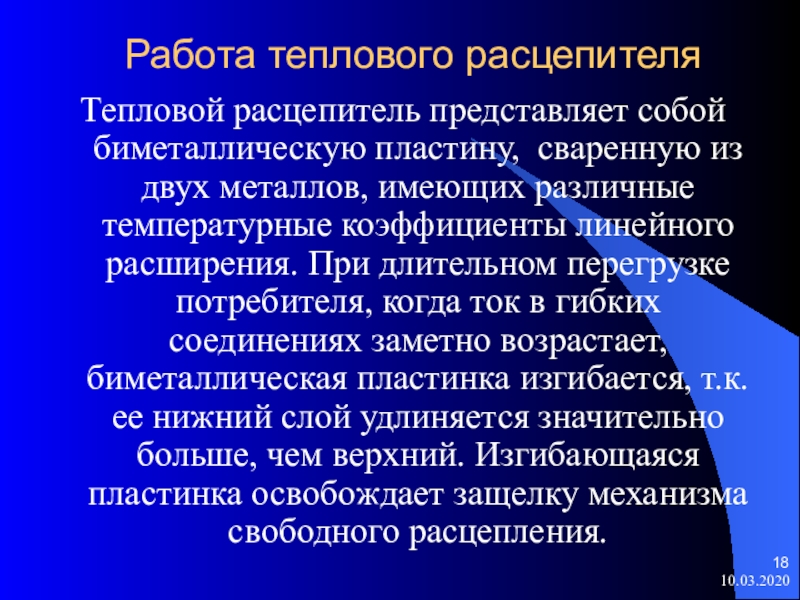

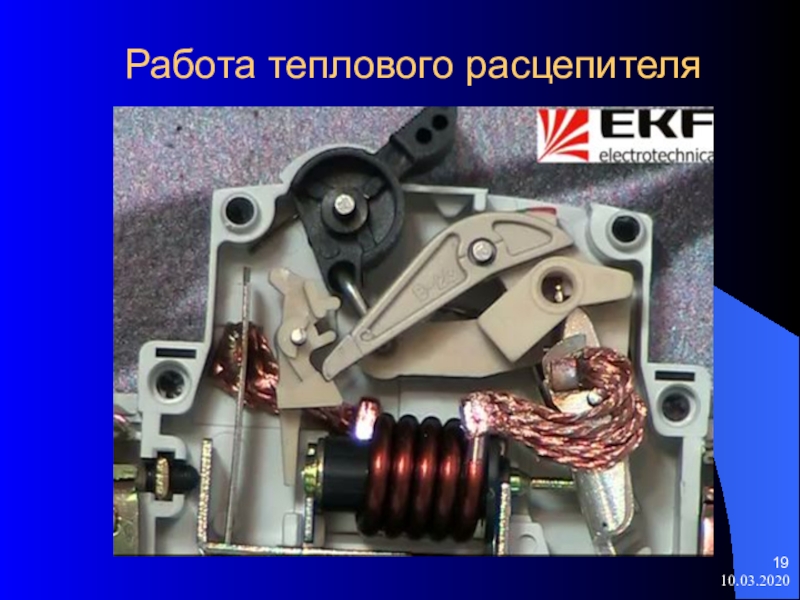

Слайд 18Работа теплового расцепителя
Тепловой расцепитель представляет собой биметаллическую пластину, сваренную из
двух металлов, имеющих различные температурные коэффициенты линейного расширения. При длительном
перегрузке потребителя, когда ток в гибких соединениях заметно возрастает, биметаллическая пластинка изгибается, т.к. ее нижний слой удлиняется значительно больше, чем верхний. Изгибающаяся пластинка освобождает защелку механизма свободного расцепления.

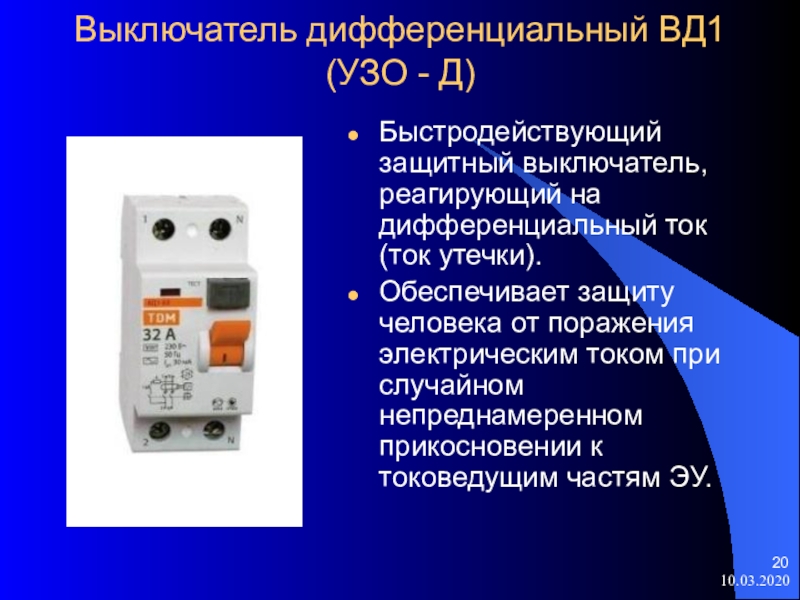

Слайд 20Выключатель дифференциальный ВД1 (УЗО - Д)
Быстродействующий защитный выключатель, реагирующий на
дифференциальный ток (ток утечки).
Обеспечивает защиту человека от поражения электрическим
током при случайном непреднамеренном прикосновении к токоведущим частям ЭУ.

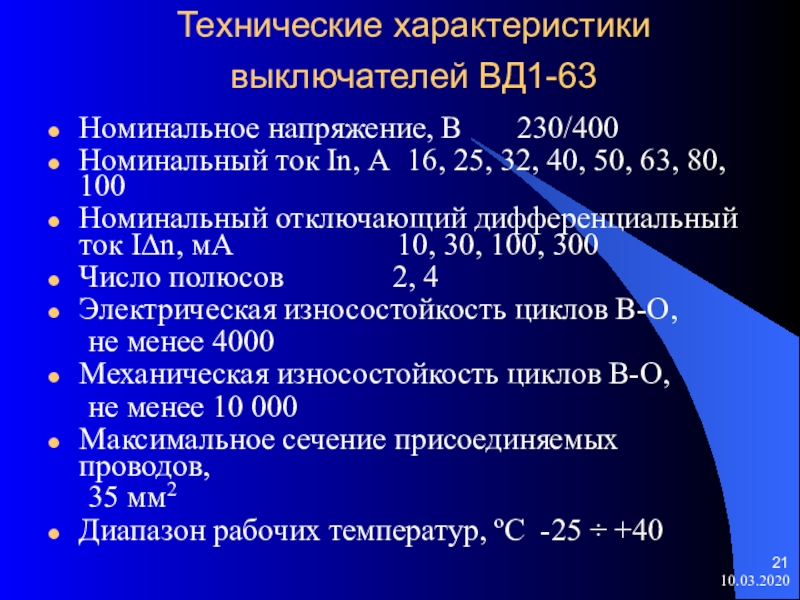

Слайд 21Технические характеристики выключателей ВД1-63
Номинальное напряжение, В
230/400
Номинальный ток In, А 16, 25, 32, 40, 50, 63,
80, 100Номинальный отключающий дифференциальный ток I∆n, мА 10, 30, 100, 300
Число полюсов 2, 4
Электрическая износостойкость циклов В-О,
не менее 4000
Механическая износостойкость циклов В-О,
не менее 10 000
Максимальное сечение присоединяемых проводов,
35 мм2
Диапазон рабочих температур, ºС -25 ÷ +40

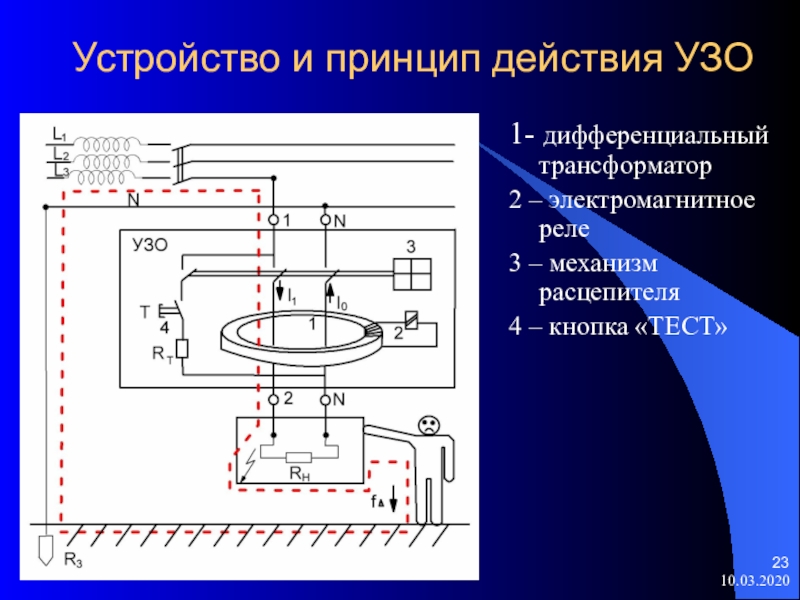

Слайд 23Устройство и принцип действия УЗО
1- дифференциальный трансформатор
2 – электромагнитное реле
3
– механизм расцепителя
4 – кнопка «ТЕСТ»

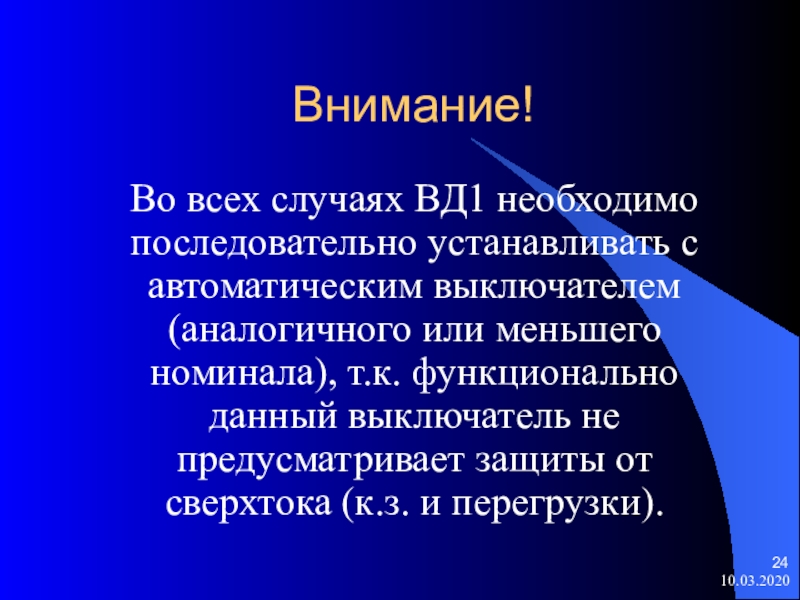

Слайд 24Внимание!
Во всех случаях ВД1 необходимо последовательно устанавливать с
автоматическим выключателем (аналогичного или меньшего номинала), т.к. функционально данный выключатель
не предусматривает защиты от сверхтока (к.з. и перегрузки).

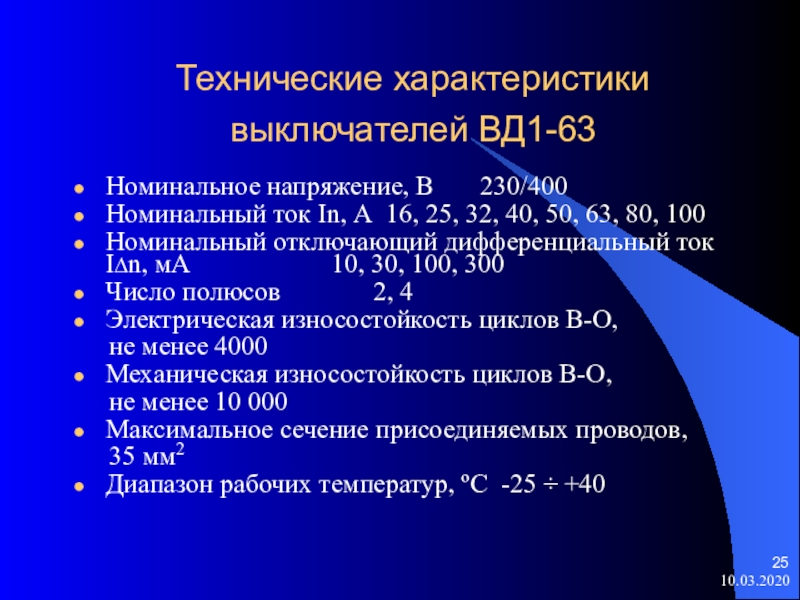

Слайд 25Технические характеристики выключателей ВД1-63
Номинальное напряжение, В
230/400
Номинальный ток In, А 16, 25, 32, 40, 50, 63,
80, 100Номинальный отключающий дифференциальный ток I∆n, мА 10, 30, 100, 300
Число полюсов 2, 4
Электрическая износостойкость циклов В-О,
не менее 4000
Механическая износостойкость циклов В-О,
не менее 10 000
Максимальное сечение присоединяемых проводов,
35 мм2
Диапазон рабочих температур, ºС -25 ÷ +40

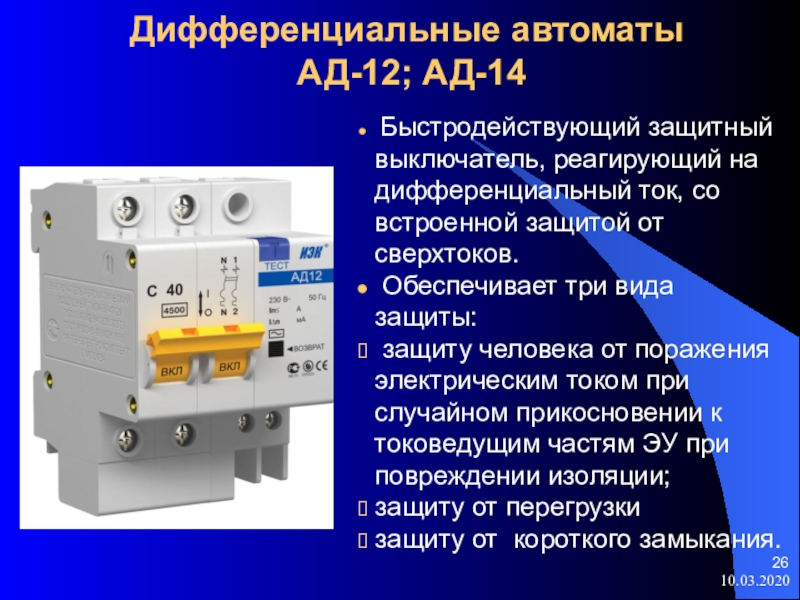

Слайд 26Дифференциальные автоматы
АД-12; АД-14
Быстродействующий защитный выключатель, реагирующий на
дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает три вида
защиты:защиту человека от поражения электрическим током при случайном прикосновении к токоведущим частям ЭУ при повреждении изоляции;
защиту от перегрузки
защиту от короткого замыкания.
